Патенты

[Badro]

[attachment=599]1325670-generator-impulsnykh-tokov-1.png[/attachment]

Спойлер

[attachment=600]1325670-generator-impulsnykh-tokov-2.png[/attachment]

[свернуть]

Спойлер

[attachment=601]1325670-generator-impulsnykh-tokov-3.png[/attachment]

[свернуть]

[Alfic]

Ии.., что здесь необычного?
Просто косой полумост!

[Rivaros]

Либо схема не так должна быть нарисована, либо конденсатор 3 работает не так как описано в тексте.

[Vasilius]

Почитал патент. Возник вопрос. Что именно обсуждать по этому патенту, чем он интересен?

[Badro]

Помогите собрать схему управления тиристорами по патенту в 4 такта, 1:8. 2. 2:8. 1

[Rivaros]

Почитал патент. Возник вопрос. Что именно обсуждать по этому патенту, чем он интересен?

3 колонка 10 строка.

Теоретически при добротностях цепей разрядки и перезарядки конденсаторов 3 и 4, равных бесконечности после первой зарядки конденсаторов в дальнейшем от источника питания ток потребляться не будет.

[Vasilius]

Badro, если интересуют устройства на тиристорах есть хорошая книжка "Инверторы на тиристорах. Нежданов И.В., 1965". Книжка в архиве (ищи БПА-152а) https://yadi.sk/d/kqjtDDKHuBfZ5 , там еще много книг из серии " Библиотеки по автоматике".
Если практическая схема управления тиристорами, то тут два варианта с трансформатором управления затворами (GDT) и оптронная схема. На GDT надежно, но надо рассчитывать и работает на определенной частоте. На оптроне можно регулировать частоту и для экспериментов больше подходит.
Я так понимаю управление будет от МК или логики. Ни же пару вариантов управления:

[attachment=604]MicroControllerCircuitsVS_image245.jpg[/attachment]

[Vasilius]

Помогите собрать схему управления тиристорами по патенту в 4 такта, 1:8. 2. 2:8. 1

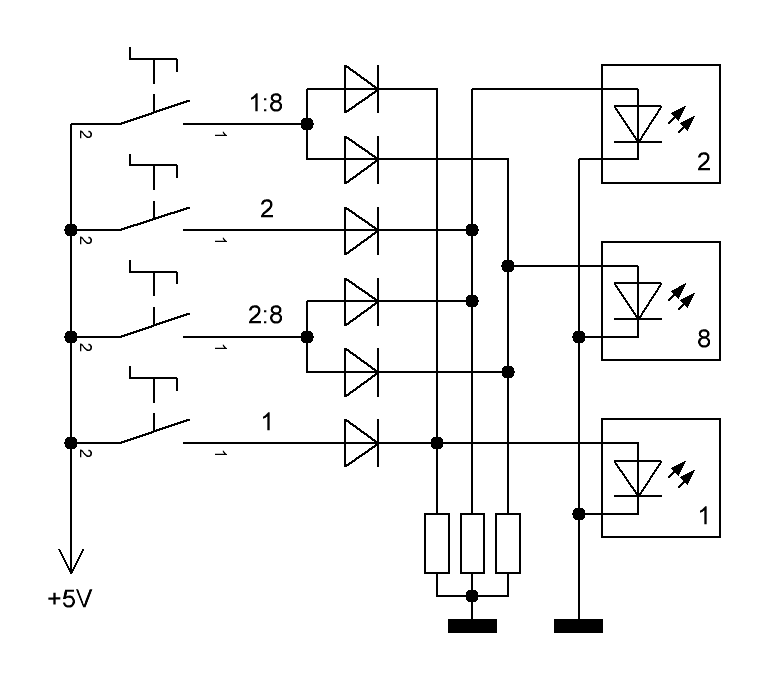

Вот схема выполняющая логику работы из патента:

Спойлер

[attachment=606]Патент_2.GIF[/attachment]

[свернуть]

В квадрате, например схема из поста выше 2-68 (б)

[Vasilius]

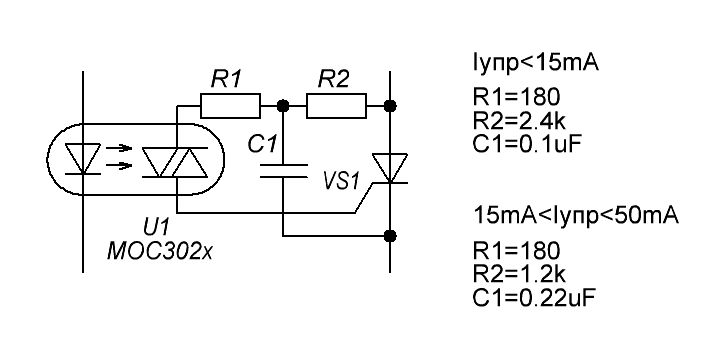

Схема управления тиристором для индуктивной нагрузки:

[attachment=608]Патент_4.GIF[/attachment]

[Vasilius]

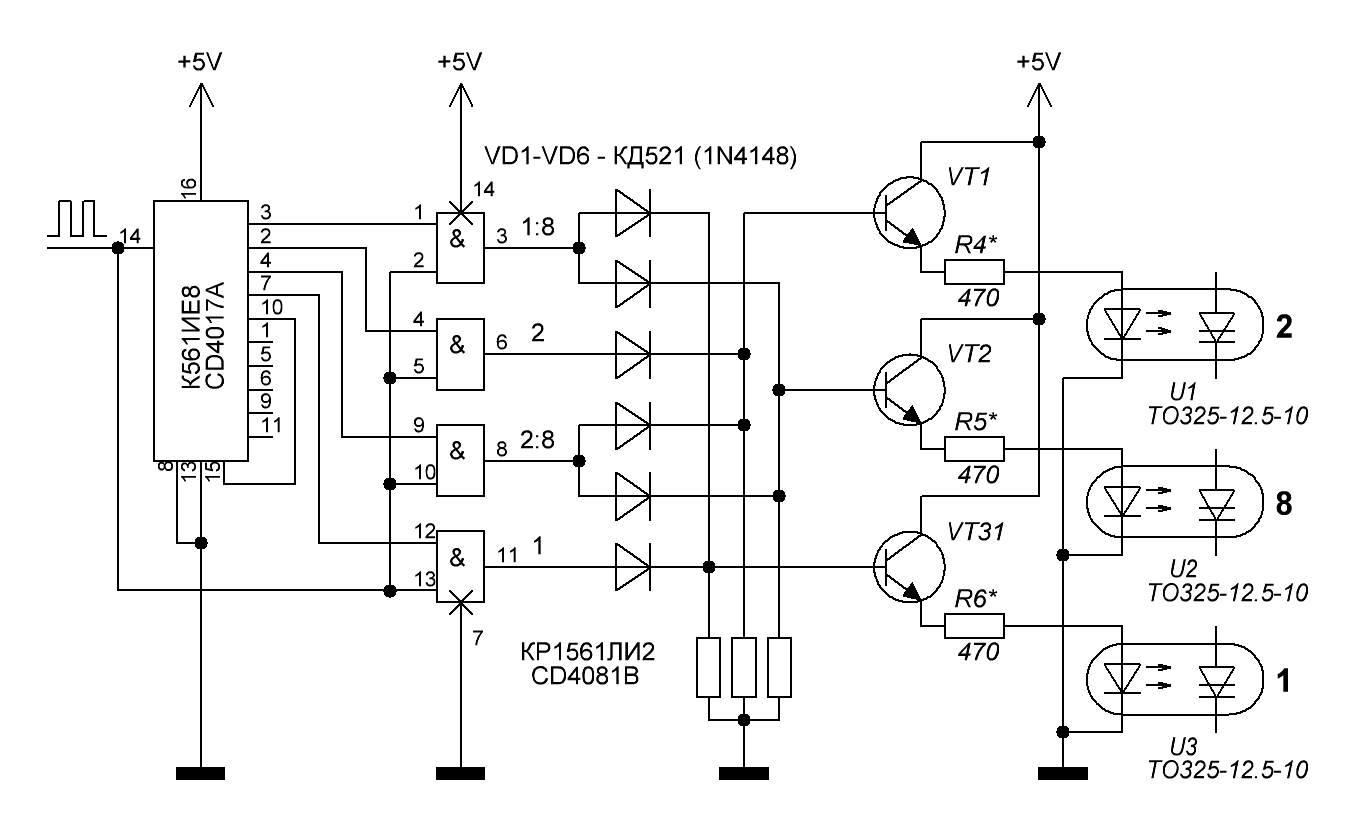

Где-то такая схема получается:

[attachment=612][/attachment]

На вход подаются импульсы с любого генератора нужной частоты. Логика по току слабая, пришлось ставить повторители на транзисторах.
Это твой оптотиристор http://esxema.ru/?p=7155

[Сидорович]

Схема управления тиристором для индуктивной нагрузки:

[attachment=608]Патент_4.GIF[/attachment]

Василиус, где вы раздобыли эту схему?
Сдесь?:
 Инверторы на тиристорах. Нежданов И.В., 1965". Книжка в архиве (ищи БПА-152а) yadi.sk/d/kqjtDDKHuBfZ5

Заинтересовался принципом её работы.

Просмотрел, там ее нет... хотя и не могло быть, какой нафиг мос в 67 году... туплю.

[Vasilius]

Схема взята из даташита на MOC3020:

Спойлер

[attachment=613]MOC3020_3023.gif[/attachment]

[свернуть]

Только вместо симистора поставлен тиристор.

[Vasilius]

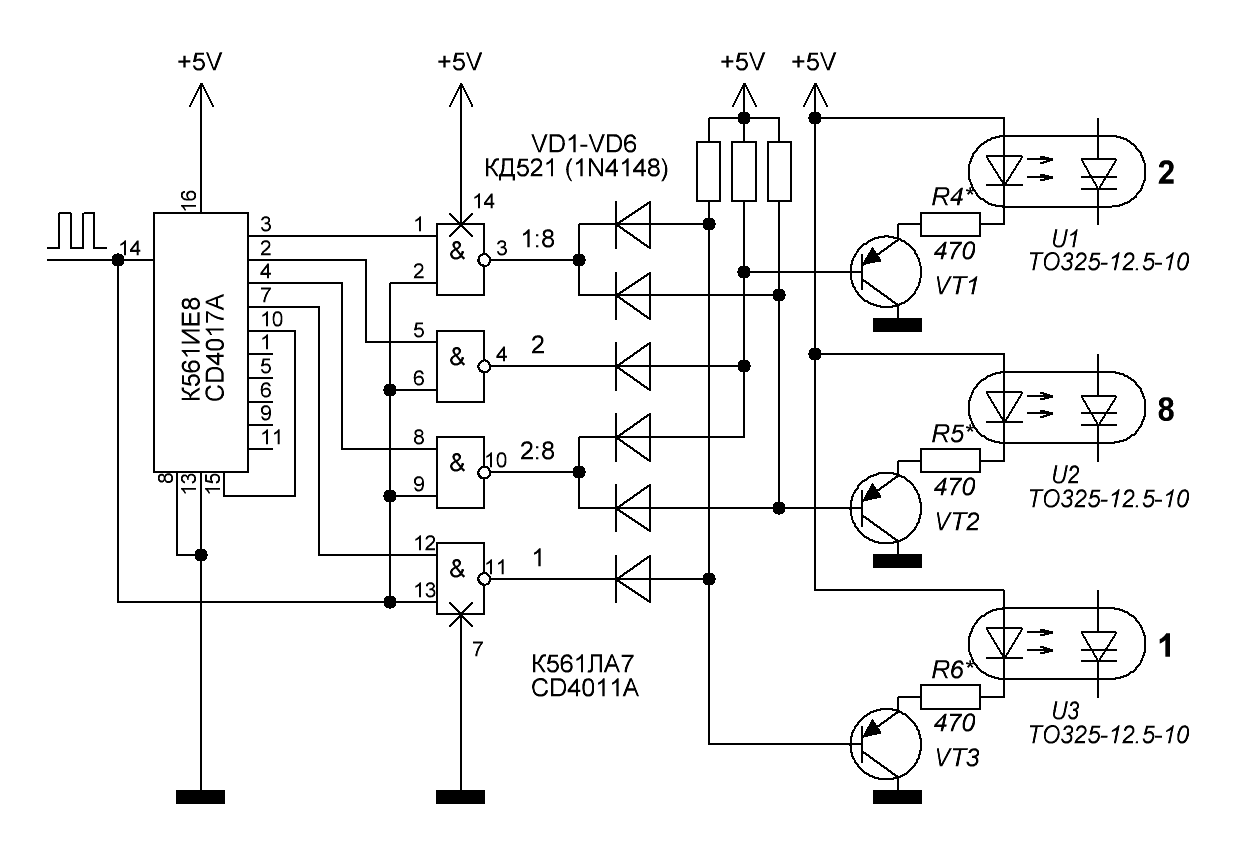

Переделал схему под другие комплектующие. Заменил МС КР1561ЛИ2 на более распространенную К561ЛА7:

[attachment=614]Патент_8.GIF[/attachment]
