[Foco]

Но главное что источник генератор не заметил "нагрузки".

Это вы подключили сопротивление нагрузки, а источник генератор её не заметил???
Вопрос, а на самой нагрузке то чего выделилось???
Могу ответить за вас. -Нихрена там не выделилось.
Это примерно так: Намотали первичку на сердечнике, а вторичку намотали на швабре.
Включили первичку в сеть. Вы хочь сопротивление или КаЗу на вторичку вешайте- первичка ни чего не заметит/почувствует.
Правда, вторичка на швабре тоже ничего не почувствует, но это мелочи. Главное, что первичка не заметила нагрузки. :woohoo:  :woohoo:  :woohoo:
По простому принципу: "чтоб носить одежду в 10 раза дольше- носите её в 10 раза реже".

[mera2]

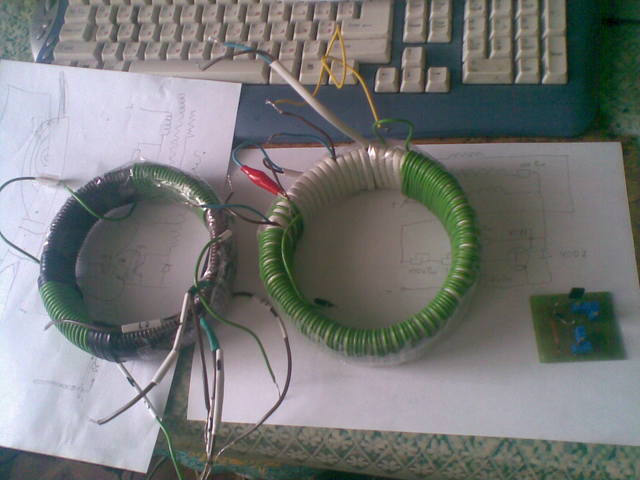

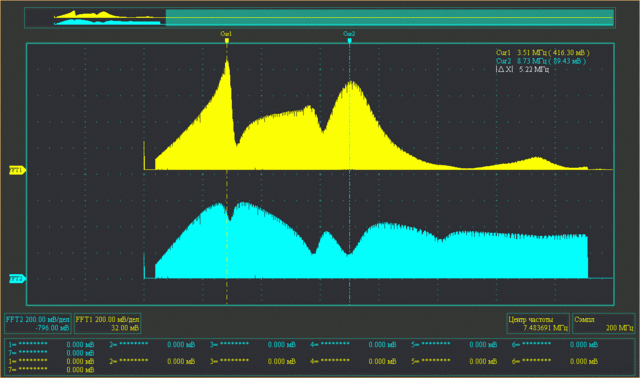

АЧХ трансформатора Желтый вторичка под 90 грпдусов. синий первичка 8 вит. На фото он правый



На 3.5 Мгц амплитуда на вторичке выше чем на первичке.
Вот интересно провалы на синем это и есть ЯМР.

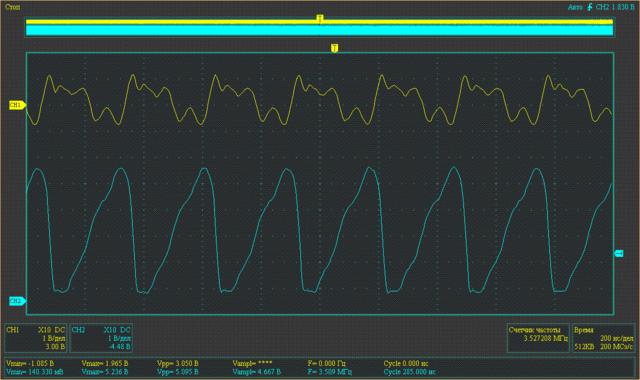

работа проверочного генератора с этим трансформатором

Желтый база , синий коллектор.

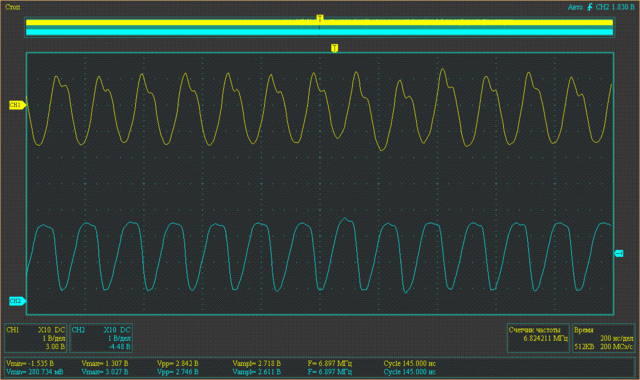

Две стабильных частоты причем 6.8Мгц стабильнее чем 3.5МГц

[mera2]

Думаю что можно будет намотать тор с одинаковым резонансом первичной и вторичной обмотки. Вот только на какую частоту мотать непонятно. Ну и  вопрос как  заставить поле вращаться, при изготовлении продумать конструкцию как в 3х фазном моторе. Всё так это с ТПУ Марка взят

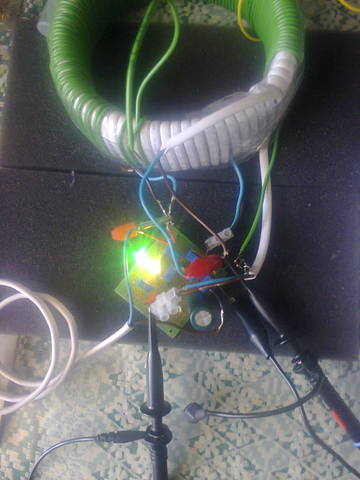

Подключил   схемку съёма и вот

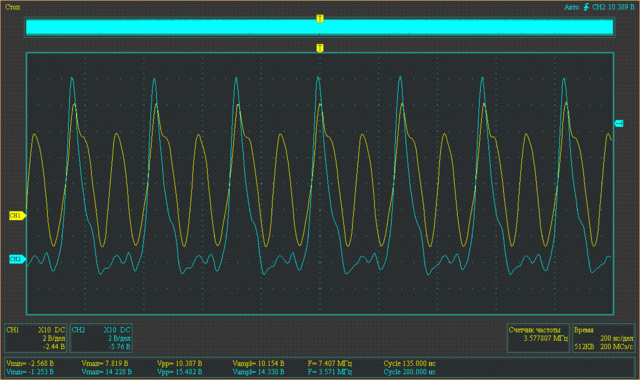

Синий коллектор VT1 Желтый эмиттер VT2

горят оба светодиода. самозапита нет

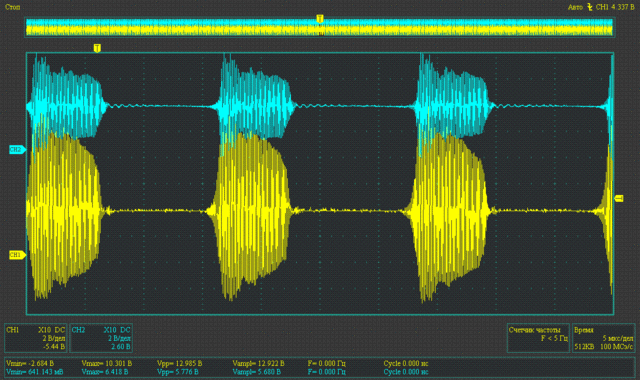

есть еще один режим генератора желтый коллектор Т1 синий эмиттер Т2
