Сварочный аппарат Буденного

Автор mishail71, Март 26, 2025, 18:22

« назад - далее »

mishail71

[attachment=21022]IMG_20250427_085144_587@1454742797.jpg[/attachment] [attachment=21023]IMG_20250427_085157_045@-128081556.jpg[/attachment] [attachment=21024]IMG_20250427_085210_642@-344415315.jpg[/attachment]

Это транс от самого А.П.Буденного ..
Осталось разобраться по обмоткам и подобрать рез.емкость.

Юрий м

Цитата: mishail71 post=122887 userid=1040
Спойлер
[attachment=21022]IMG_20250427_085144_587@1454742797.jpg[/attachment] [attachment=21023]IMG_20250427_085157_045@-128081556.jpg[/attachment] [attachment=21024]IMG_20250427_085210_642@-344415315.jpg[/attachment]
[свернуть]

Это транс от самого А.П.Буденного ..
Осталось разобраться по обмоткам и подобрать рез.емкость.
ну судя по схеме и рисунку в схеме на сварку будённого надо железо с двух трансов тс-270. сделать с них Ш образный транс

эт я чё помню другу давал на эту сварку 2 транса тс-270 и он на них мотал. потом выкинул эту сварку

Юрий м

mishail71. и ещё. если будит плохо влетать в резонанс или вообще небудит влетать вруби этот транс через лампочку или спираль 0.5-1-2 квт

Юрий м

при хорошей линии эта сварка работать небудит. эт у меня знакомый трансы брал лет 20 назад ну и рассказал про этот параметрический резонанс ну яж тогда начал испытывать. взял латр и кондеры всё прекрасно влетало в резонанс. пробовал с двумя латорами типа мустафы. мерил вход. выход всё выпрямлял. сглаживал. на выходе всегда меньше. забросил это дело. .... лет через 10 решил опять побаловатся. собрал а оно нехочет влетать в параметрический резонанс.... и так и сяк нехочет.... и я впал в ступор. тот же латр. теже кандёры и нехочет.... начал думать и вспомнил  когда первый раз пробовал в сарае небыло света и я использовал переноску 100 метров ну и как потом понял за это время у нас протянули новую линию и транс если раньше он стоял чуть больше 1 км то теперь 200 метров от меня и напряжение в сети раньше было 160-200 вольт то сейчас 230-235 в. беру туже переноску и всё заработало. ну чтоб без переноски врубил с розетки через галогенку. всё прекрасно влетает в параметрический резонанс а вот без лампочки нихрена

Юрий м


Юрий м

Цитата: jay80 post=122904 userid=632https://youtu.be/o3WwSuYkmgs?si=fVHtTSdd_X-jiyya
Видео по Буденному мало ,можно сказать их нет,считаю что осцилятор не главное,главное это первичный трансформатор,а он не прост ,как кажется ,лучше патент прочесть.
джей всё это херня. лампочка 25 ватт. представь ты подрубиш лампочку хотябы 3 кв чё даст тот же разрядник вот на форуме схем нет там правильно пишут непрыгает напряжение сети.... потому что когда начинается параметрический резонанс он жрёт как будто ты вариш. как ты начинаеш варить  п резонанс слетает и он начинаетр варить как обычная сварка поэтому и свет мало прыгает. ты его невключиш на пол дня в розетку нахолостую он сгорит

Юрий м

джей вот mishail71 транс нашол как у него будит время попроси чтоб врубил кандёр параллельно первички и оставил на пол дня и спросиш у него как будит греться транс

Юрий м

ну вот как у него будит время подрубит кандёр 100-150 мкф в параллель к первичке и спросиш у него

mishail71

jay80
У Михаила трансформатор из сварочника Русич[
[attachment=21030]post-164633-0-60584600-1351860772.gif[/attachment]
Сказано, это самодельный транс (оригинал) от Буденного...
Сергей(ТРИБО) мне его привез ,он общался с Буденным.
Если не видели транс от Русича, не придумывайте...

Elec

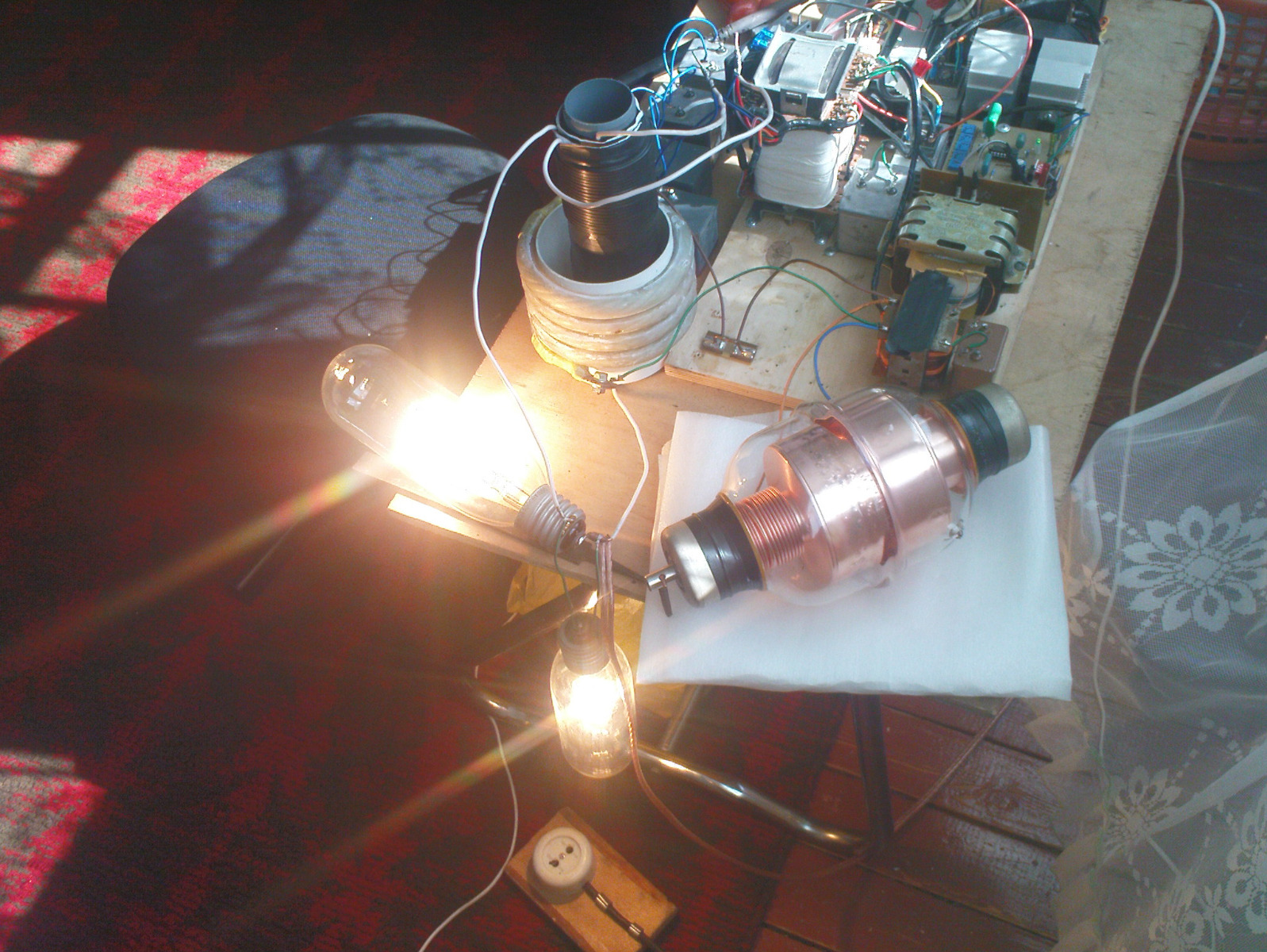

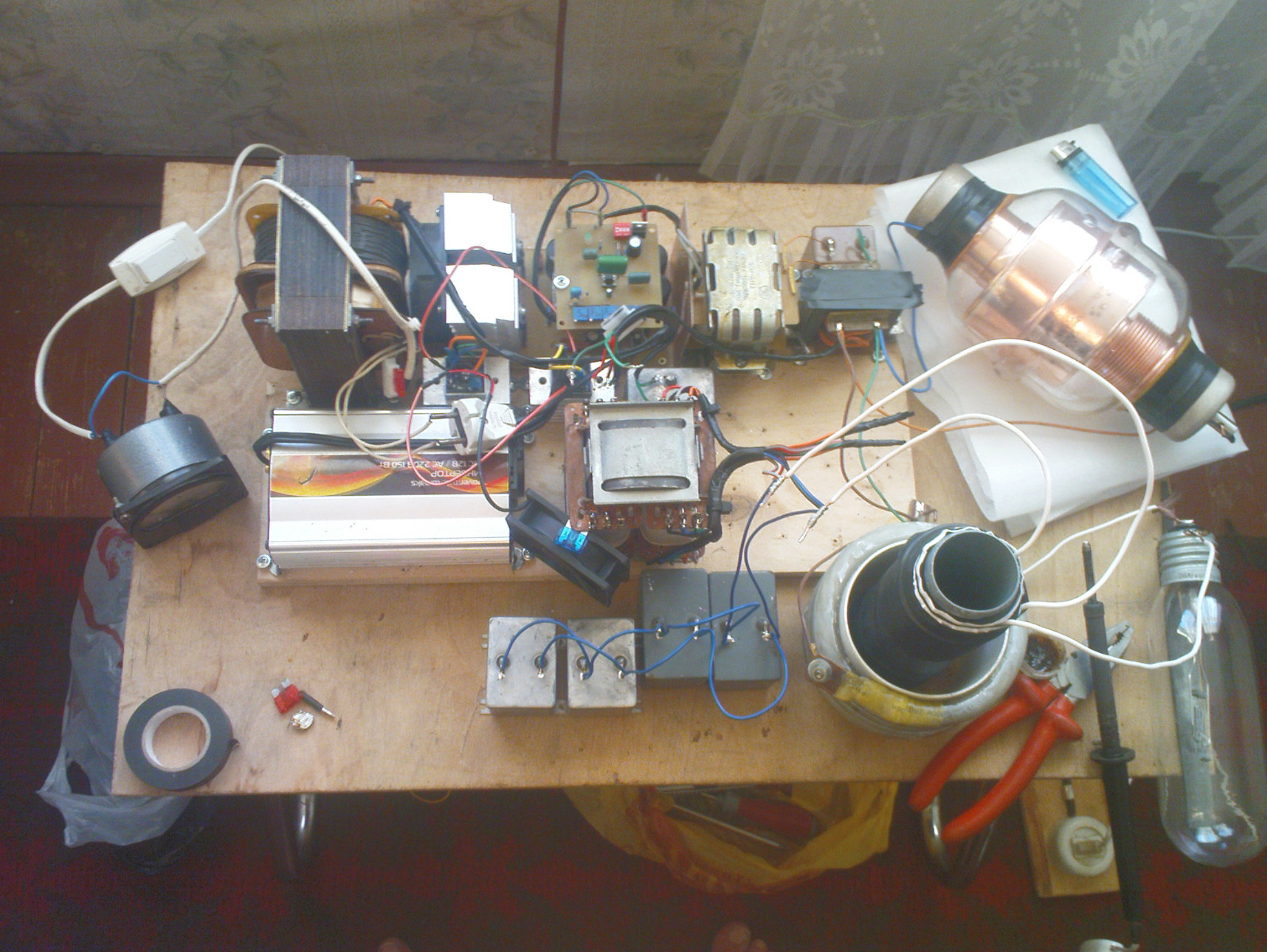

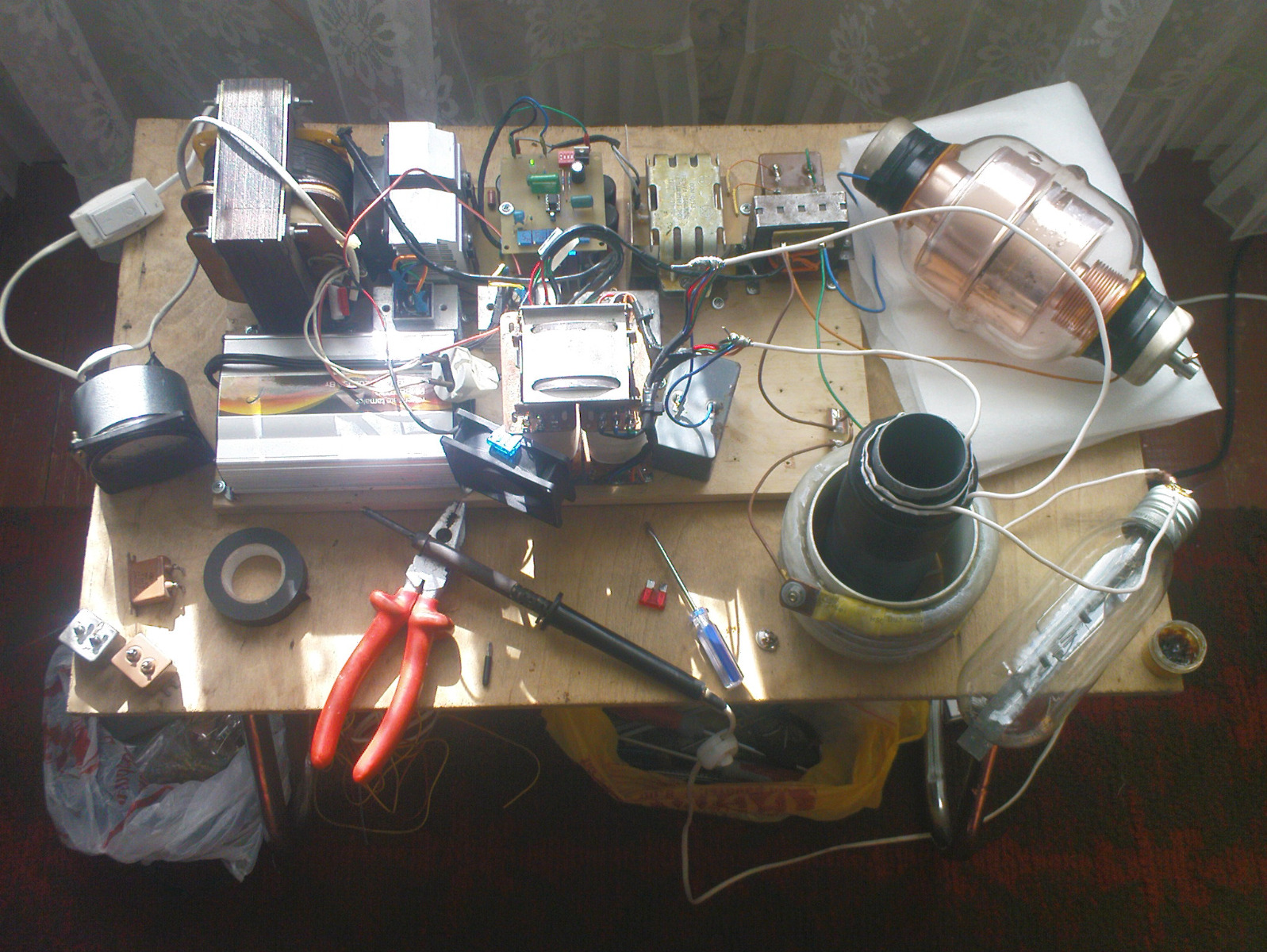

Не знаю... конечно не все варианты проверил, но ничего не нарыл в сварочнике Буденного. На фото нет, но эксы проводились и с доп.железом в первичке- был отрезан квадратный железный  профиль набитый пластинами от трансформатора и спрессован. Ток ХХ около 0.5А, в контуре крутилось около 18А. Мне хватило ровно 20Мкф(по моему еще зазор выставлял между половинками сердечника), что бы ввести в рез.первичку, провод первички не помню, но точно до 1мм сечения. За минуту до температуры кипятильника.  Вторичная обмотка коммутировалась и бифилярном и трифиляром, бантиком вязал, долбил и LC и волновуху.

[attachment=21031]2013-01-29 22.16.41.jpg[/attachment]
 [attachment=21032]DSC00941.JPG[/attachment]
 [attachment=21033]DSC00994.JPG[/attachment]
 [attachment=21034]DSC01033.JPG[/attachment]
Стоит заниматься только тем, что изначально кажется невозможным.
https://www.youtube.com/channel/UC95Z3RX4_qmJ8XXiMGYEvMA/videos

Юрий м

непомню точно скок времени но когда мудился с параметрическим резонансом через непродолжительное время с 2х киловатного латора запах появлялся и грелся он капитально

mishail71

[attachment=21035]IMG_20250428_130151_849@446008208.jpg[/attachment]
Подобран резонанс.... 190uF

[attachment=21036]IMG_20250428_130206_925@10837946.jpg[/attachment]
Потребление сети ХХ (сердечник работает в режиме насыщения) 10А без резонансного контура, с резонансным 7.25А..

[attachment=21037]IMG_20250428_130226_354@-1327279922.jpg[/attachment]
Ток в контуре.

[attachment=21039]IMG_20250428_130335_430@-686739028.jpg[/attachment]
Ток потребления  сети(короткое замыкание по выходу)

 [attachment=21040]IMG_20250428_132927_709@841160002.jpg[/attachment]
Ток в резонансом контуре(короткое замыкание по выходу)..

mishail71

Таким образом, можно сделать вывод..
Сварка данным аппаратом, можно сказать не дает бросков тока в сети..
Что положительно сказывается, в первую очередь на отношение соседей к вам...
)))))
Минимальные размеры и вес аппарата ,положительно влияют на ваш позвоночник и продуктивность в работе..
(((((
Адептам катушек Мишина, стоит присмотреться к данному изделию...
Эл.магнитное поле излучаемое в пространство просто колоссальное..
Магнит в  руке, так и норовит выскочить из зажатой ладони на расстоянии плоть до полуметра...
Адептов БТГ (грешен, сам стал "отцом" основателем данной теории) не беспокоится...
Теория не оправдала себя...Правда ,схема не полная ..Нет искрового разрядника в цепи...
Так что, у "некоторых" все еще остается малая толика надежды...))))

Юрий м

ну на пол дня его неоставиш включенным. греться дюжеть будит.
mishail71 ну а теперь попробуй чё нибудь на выход помощнее подруби. без кондёров и с кандёрами в первичке а потом этуже нагрузку вруби через мост и электролит и тоже самое без кандеров и с кандёрами в первичке... эт чтото похоже на мустафу. сравнить просто транс и параметрический резонанс ток если нагрузка мощная электролит на выходе поболее надо

mishail71

Да ну хорош..!!!!
Все дальнейшие эксы, без меня..
Честно, и так потратил время .Вот это все(сделай это, сделай то),не по МНЕ!!!
За и зачем....Ведь основные характеристики работы есть(без нагрузки, под нагрузкой) .
Все остальное, производные от этого...
mishail71 ну а теперь попробуй чё нибудь на выход помощнее подруби. без кондёров и с кандёрами в первичке
Смысл?
Куда еще "мощнее ,чем короткое замыкание по выходу?
ну на пол дня его неоставиш включенным. греться дюжеть будит.
Ну так, вообще то у Буденного для этого в аппарате стоит вентилятор....
сравнить просто транс и параметрический резонанс
Где я вам его в этом трансформаторе, с таким подключением "возьму" ?
