Практические опыты с мотор-генератором

[doktorsvet]

Забыл добавить, катушки мотались двойным проводом, поэтому магнит работал и на притяжение и на отталкивание, а управление  моторными катушками я делал с помощью двух соденоидов намотанных на ферритах. Каждый соленоид с намоткой в 2 провода. Соленоиды располагались снаружи от моторных катушек торцом к магниту. Со здвигом фазы на 90*

[AND]

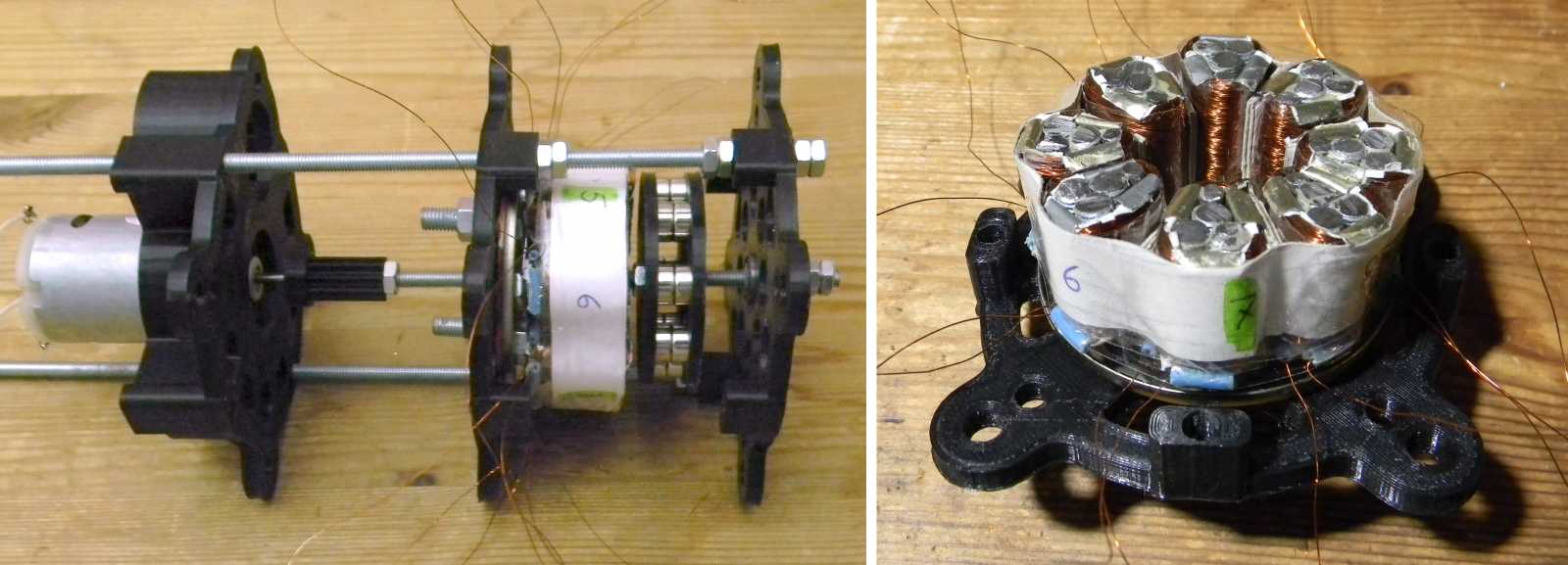

Опыт 22. Продолжим опыты с заполненным ротором.

[attachment=13842]2021.02_М-Г_опыт_22-01.jpg[/attachment]

[AND]

Опыт 23. Попробовал нагрузить ротор магнитами "под завязку". Заказал новый ротор. Испытал его...
Получил неожиданный результат - предел выдаваемой мощности.
[attachment=13844]2021.02_М-Г_опыт_23.jpg[/attachment]

[AND]

Подведем итоги... . Общий максимальный КПД всей установки чуть больше 9%. Для отдельного генератора этот показатель почти 12% (возможно с качером будет 15%)... А КПД 30% для данного агрегата - это уже научная фантастика

[attachment=13847]2021.02_М-Г_КПД.jpg[/attachment]

[AND]

Я завершаю данный этап экспериментов. Нужно время для переваривания результатов. В дальнейшем явно нужно значительно менять конструкцию и учитывать "набитые шишки" для поднятия КПД. Либо купить готовый генератор (правильно выбрав конструкцию).

[attachment=13848]ДвигательсАли-01.jpg[/attachment]

Ссылка на канал valeriyvalki - изготовителя ветряков разных размеров..
Там много видео с грамотными измерениями своих агрегатов от самых маленьких до 10 киловатных монстров.

[AND]

Жаль мужика, но его итог в поиске СЕ тоже печален. Максимум что достиг его мотор-генератор 51% КПД, но и этот результат потом не смог повторить. Потерял семью, зато увидел свое упрямство в достижении цели и сделал выводы. Конструкции были очень сложные и многообещающие.

https://www.youtube.com/watch?v=ZoWRLdk7Iu8

[Rakarskiy]

Я завершаю данный этап экспериментов. Нужно время для переваривания результатов. В дальнейшем явно нужно значительно менять конструкцию и учитывать "набитые шишки" для поднятия КПД. Либо купить готовый генератор (правильно выбрав конструкцию).

[attachment=13848]ДвигательсАли-01.jpg[/attachment]

Ссылка на канал valeriyvalki - изготовителя ветряков разных размеров..
Там много видео с грамотными измерениями своих агрегатов от самых маленьких до 10 киловатных монстров.

Генератор с Али и что нужно сделать, чтобы получить примитивный генератор Люттмера? А ведь пустяк нужно сделать! https://rakatskiy.blogspot.com/2018/12/au5389086.html?m=1

[AND]

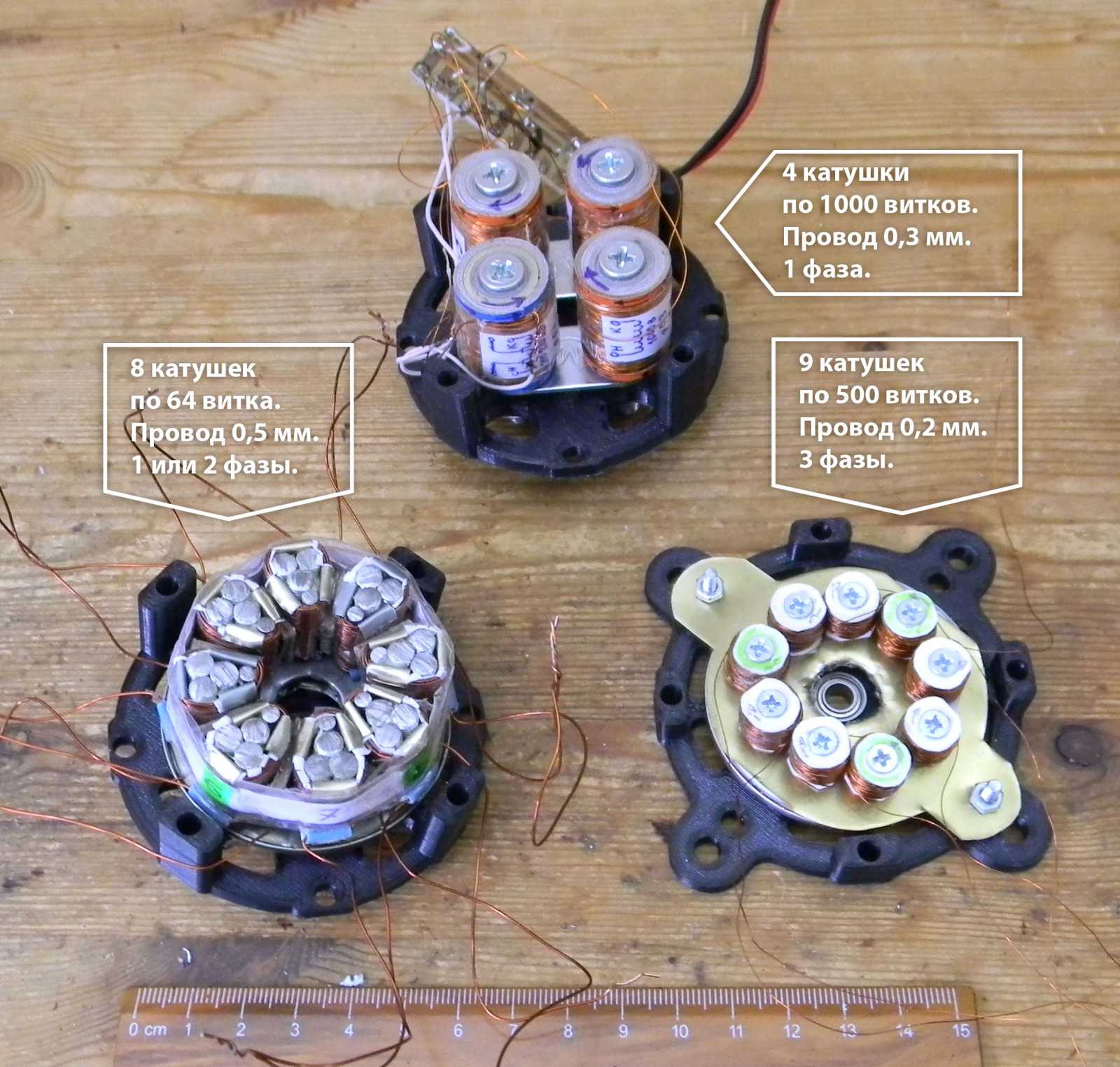

Это еще одна попытка при минимальных затратах сравнить разные конструкции статоров аксиальных генераторов.
Опыт 24. Сопротивление нагрузке 10к. Статоры можно рассмотреть в прикрепленных фото.
[attachment=14243]2021.03_М-Г_опыт_24a.jpg[/attachment]

[AND]

Опыт 25 или сюрпризы "неудачной" перемотки статора.

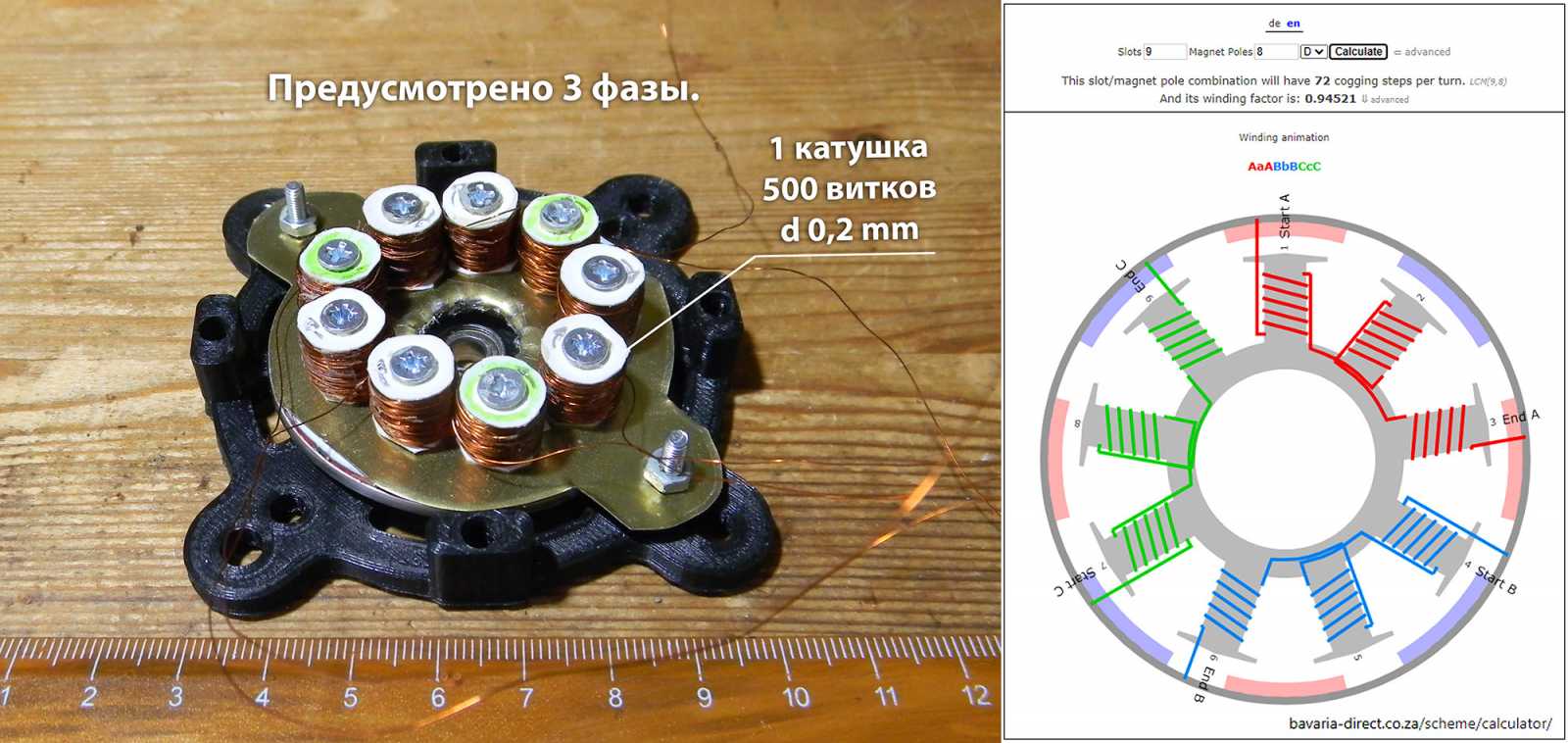

Вдохновленный результатами опыта № 24b (9 катушек по 500 витков, провод 0,2 мм), я решил повторить опыт 24а, но перемотав статор с 8-ю катушками. Удалив на каждой 64 витка провода диаметром 0,5 мм, я заменил его на 500 витков провода диаметром 0,2 мм. И тут пошли "сюрпризы" - на выходе был "0".

Я начал проверять каждую катушку по отдельности. В итоге:
- Катушки № 2, 3, 4, 6 давали от 6 до 7 вольт (по 0,01А)
- Катушки № 1, 5, 7 давали от 3 до 4 вольт (похоже на замыкание в центре катушки).
- Катушка № 8 ничего не выдала (короткое замыкание).

Но результат оказался обнадеживающим! Соединив всего 3 рабочие катушки (1 фаза) я получил 19,4 вольт и 0,025А и КПД 5,96% (при этом расход и частота совпадали с опытом 24а, а результат был лучше чем в опыте № 24b) При попытке соединить больше я получил новое "короткое замыкание".

Вся система (мотор + генератор) с этим статором реально могла дотянуть до 15-18% КПД (и 25-30% при двух статорах) если бы изоляция не подкачала.

[attachment=14287]DSCN5496.JPG[/attachment]

[AND]

Удачное видео с проверкой КПД мотор-генератора состоящих из двух "мотор-колес" на 3000W (используемых автором в ветряках).

Потребляемая мощность мотора на входе 51v*27А=1377W
Генератор на выходе (до контроллера) 59v*12a=708W
Итого: КПД 51,41%

Более высоких результатов у "мотор-генератора" я пока не встречал.

https://www.youtube.com/watch?v=lJqamJm5ogo

[experienced2]

КПД девайсов подобной конструкции НИКОГДА ! Еще раз - НИКОГДА, ни при какой хитрой намотке и конфигурации,  не превысят КПД 100 % ибо проблема совсем не в этом. В самой их конструкции заложена невозможность  организации самозапитки.
Поясню на примере: есть банка с огурцами. Есть вилка посредством которой эти огурцы извлекаются из этой банки.
Теперь: как хитро бы вы не изгибали вилку, банку , огурцы наконец, с расчетом добиться того, что бы оная вилка сама, без Вашего участия (или иного источника энергии) начала извлекать огурцы, ничего не получится. И все это понимают.

А вот в области электротехники пытаются проделать нечто подобное !  На полном серьезе !  УПС....

Так , что ? Нельзя самозапитаться на таких устройствах ?  Мой ответ, можно.
Тогда в чем дело ? А дело в непонимании механизма организации взаимодействия полюсов  магнитов (электромагнитов). Фишка в том, что штука эта, полюс, совершенно симметричная . Иначе ЗСЭ выполнятся не будет, а так не бывает.
 Отсюда : сколько вошло, ровно столько же и вышло или КПД никак не может превысить 100 %.
 И вот взаимодействует симметричное с симметричным .... ну и как Вы думаете , буде  самозапит или нет ?
Уверяю Вас - НЕ БУДЕТ. Ну не будет и все тут.
И что делать ? Да разломать эту симметрию и все. И тогда Вы можете получить много интересных казалось бы невозможных парадоксов но об этом не сейчас. Ибо многим неподготовленным головам они покажутся фантастикой хотя в их основе лежит чистая физика и математика, но я увлекся.

И так - разломать ! А как ?! С чего начать ?
А с понимания механизма генерации и конфигурации полей. Но это как говорится, совсем другая история.

[Rakarskiy]

Удачное видео с проверкой КПД мотор-генератора состоящих из двух "мотор-колес" на 3000W (используемых автором в ветряках).

Потребляемая мощность мотора на входе 51v*27А=1377W
Генератор на выходе (до контроллера) 59v*12a=708W
Итого: КПД 51,41%

Более высоких результатов у "мотор-генератора" я пока не встречал.

https://www.youtube.com/watch?v=lJqamJm5ogo

Потому что для традиционных машин есть такое условие и показатель как электромагнитный момент.
В период индукции тока в обмотках генератора он создает электромагнитный момент.
Допустим 1 кВт при 3000 об/мин М = 9550 * 1 кВт / 3000 об/мин = 3,1 Н*м (это обратный момент к приводу на вал, потому запишем его в виде - 3,1)
Для того чтобы получить вращение генератора при таком моменте нам необходимо ввести момент равновесия
+3,1 + (-3,1) = 0
И момент для выполнения работы вращения на скорости 3000 об/мин еще + 3,1 Н*м
т.е. нам нужен момент привода для подачи на вал равный +6,2 Н*.м
И мощность Р= 6,2 * 3000 / 9550 = 1,95 кВт

Они так сконструированы традиционные электромеханические моторы и генераторы. Нужно чегось менять и на традиционном метал ломе счастья не видать
