lvn54

Цитата: chiksat post=134271 userid=609написал ЖЕ сём не правельный, при открытии любого из теристоров , дросель садится на нагрузку, и зарядки остальных конденсаторов НЕТ, эта схема изначально неправельная .

Циклы заряда емкостей и слива их на нагрузку были разделены во времени...

chiksat

Цитата: lvn54 post=134273 userid=999
Цитата: chiksat post=134271 userid=609написал ЖЕ сём не правельный, при открытии любого из теристоров , дросель садится на нагрузку, и зарядки остальных конденсаторов НЕТ, эта схема изначально неправельная .

Циклы заряда емкостей и слива их на нагрузку были разделены во времени...
Без разницы, емкость НЕ должна в таком включении, ПОЛНОСТЬЮ разряжатся на нагрузку, иначе следующая её (емкость) подключение, к дросселю, сводит его потуги  на НЕТ, ЭДС Самоиндукции, это не токовый импульс, а импульс напряжения, а кандёр при полном разряде, за счёт КЗ (тока) гасит это импульс,
Ёмкость  включенная между дроселем, должна лиш дозаряжатся, вот тогда будет ГУД.
 [attachment=23147]2_2026-03-18.jpg[/attachment]

Виктор Григ

Цитата: sgur post=134265 userid=702Пробовал Inogda, может конечно делал что-то не то и не так, но всё мимо.
Файлы с описанием процессов прикладываю

P.S. Только заметил, что пдф-ки не цепляются.
Даю ссылку на файлообменник https://ru.files.me/u/rwkjs2mzwe
Ещё раз огромное спасибо. Это оно! Как я его пропустил в своё время - не понимаю. Всё работает. Тот же Бедини, только в стационаре. Фактически дроссельная схема это и есть развитие в виде каскадирования примитивной схемы сбора радианта, по нормальному - скаляра. В своё время Евгений к этому пришёл после ТПУ с его патогенной зоной. Данный вариант был назван ДКВ - Дроссельно Конденсаторный вариант. Дроссель качает радиант, можно назвать и холодным током, который, холодный ток, поляризует диэлектрик конденсатора, а уже с конденсатора сливается горячий, нам привычный и известный ток. Лично для меня это рывок вперёд: вместо конденсаторов устанавливаются электродные электролизёрные ячейки которые качаются халявой дросселя. Остаётся только правильно отталкиваясь от длительности импульса ОЭДС правильно рассчитать Нормированную скважность. Уход от этой скважности, это уход от халявы.
Делюсь секретом: схема настраивается скважностью!

lvn54

Цитата: chiksat post=134274 userid=609
Цитата: lvn54 post=134273 userid=999
Цитата: chiksat post=134271 userid=609написал ЖЕ сём не правельный, при открытии любого из теристоров , дросель садится на нагрузку, и зарядки остальных конденсаторов НЕТ, эта схема изначально неправельная .

Циклы заряда емкостей и слива их на нагрузку были разделены во времени...
Без разницы, емкость НЕ должна в таком включении, ПОЛНОСТЬЮ разряжатся на нагрузку, иначе следующая её (емкость) подключение, к дросселю, сводит его потуги  на НЕТ, ЭДС Самоиндукции, это не токовый импульс, а импульс напряжения, а кандёр при полном разряде, за счёт КЗ (тока) гасит это импульс,
Ёмкость  включенная между дроселем, должна лиш дозаряжатся, вот тогда будет ГУД.

[attachment=23152]Съем.jpg[/attachment]

К примеру, импульсы ЭДС самоиндукции с дросселя заряжают конденсаторы С1, С2 и С3 (аналог резистивного делителя напряжения), а съем производится с конденсатора С3 разряжая его почти в ноль, и его заново придется заряжать перед следующим тактом съема.
Перед следующим тактом заряда, конденсаторы С1 и С2 (после такта съема) поделятся с конденсатором С3 своими зарядами (произойдет равномерное распределение зарядов между С1, С2, С3).
И при последующем цикле заряда этих конденсаторов придется восстановить ПОТРАЧЕННУЮ энергию заряда конденсатором С3.
Вопрос, в чем выгода данной схемы?
Хочу понять и разобраться.

chiksat

замете не заряжать С3 а дозаряжать, так как в момент разрыва нагрузки,,,, произойдёт распределения, заряда с остальных конденсаторов, и С3 уже практически заряжен, так как при разряде его на нагрузку, А это практически КЗ (С3), дроссель дозаряжает ДВА остальных, до напряжения равное заряду ТРЁХ, до разряда на нагрузку. И ещё я в схеме, включил дросель последовательно с источником ТОКА. получается в момент насыщения дроселя, его индуктивность падает, за счёт насыщения сердечника, и ток от источника, напрямую после разрыва ключа, в первую микросекунду. полляризует диэлектрик кандёров, Это самая затратная часть, А дальше уже дозаряжает высоковольтный импульс Дросселя. и не забываем про землю, природа не любит пустоты и стремится заполнить что было опустошено....
вспомним схему Авангарда сложения тока и напруги на нагрузке, только здесь нагрузкаю являются конденсаторы,
 [attachment=23153]av3-2.png[/attachment]

lvn54

Цитата: chiksat post=134288 userid=609замете не заряжать С3 а дозаряжать, так как в момент разрыва нагрузки,,,, произойдёт распределения, заряда с остальных конденсаторов, и С3 уже практически заряжен, так как при разряде его на нагрузку, А это практически КЗ (С3), дроссель дозаряжает ДВА остальных, до напряжения равное заряду ТРЁХ, до разряда на нагрузку. И ещё я в схеме, включил дросель последовательно с источником ТОКА. получается в момент насыщения дроселя, его индуктивность падает, за счёт насыщения сердечника, и ток от источника, напрямую после разрыва ключа, в первую микросекунду. полляризует диэлектрик кандёров, Это самая затратная часть, А дальше уже дозаряжает высоковольтный импульс Дросселя. и не забываем про землю, природа не любит пустоты и стремится заполнить что было опустошено....
вспомним схему Авангарда сложения тока и напруги на нагрузке, только здесь нагрузкаю являются конденсаторы,
 [attachment=23153]av3-2.png[/attachment]

Я хотел донести следующее:
1.   Заряжаем составной конденсатор из последовательной сборки С1, С2, С3.
2.   Разряжаем только С3 (отбирается третья часть энергии запасенной общим конденсатором).
3.   Следующий этап – распределение зарядов внутри сборочного конденсатора.
4.   Ну, снова заряд сборочного конденсатора.
Пункт 3 – после распределения зарядов в сборочном конденсаторе не будет хватать утраченного заряда конденсатором С3.
Теперь разложим все по полочкам:
Если пополнять заряд только одного разряженного конденсатора (не сборочного), то стартовый ток зарядки достаточно велик.
Другое дело когда конденсатор С3 входит в состав сборочного конденсатора и вот здесь будет выигрыш в том, что сборочный конденсатор (после распределения зарядов) имеющий некий остаточный заряд, будет заряжаться меньшим стартовым током.
Это то как я вижу.

dozor

Цитата: chiksat post=134271 userid=609написал ЖЕ сём не правельный, при открытии любого из теристоров , дросель садится на нагрузку, и зарядки остальных конденсаторов НЕТ, эта схема изначально неправельная .
Вы про какую именно схему Иногда сейчас говорите ? (Про установку на 160кВт или про установку на 4-х Дросселях).

dozor

Цитата: chiksat post=134288 userid=609замете не заряжать С3 а дозаряжать, так как в момент разрыва нагрузки,,,, произойдёт распределения, заряда с остальных конденсаторов, и С3 уже практически заряжен, так как при разряде его на нагрузку, А это практически КЗ (С3), дроссель дозаряжает ДВА остальных, до напряжения равное заряду ТРЁХ, до разряда на нагрузку. И ещё я в схеме, включил дросель последовательно с источником ТОКА. получается в момент насыщения дроселя, его индуктивность падает, за счёт насыщения сердечника, и ток от источника, напрямую после разрыва ключа, в первую микросекунду. полляризует диэлектрик кандёров, Это самая затратная часть, А дальше уже дозаряжает высоковольтный импульс Дросселя. и не забываем про землю, природа не любит пустоты и стремится заполнить что было опустошено....
вспомним схему Авангарда сложения тока и напруги на нагрузке, только здесь нагрузкаю являются конденсаторы,
 [attachment=23153]av3-2.png[/attachment]

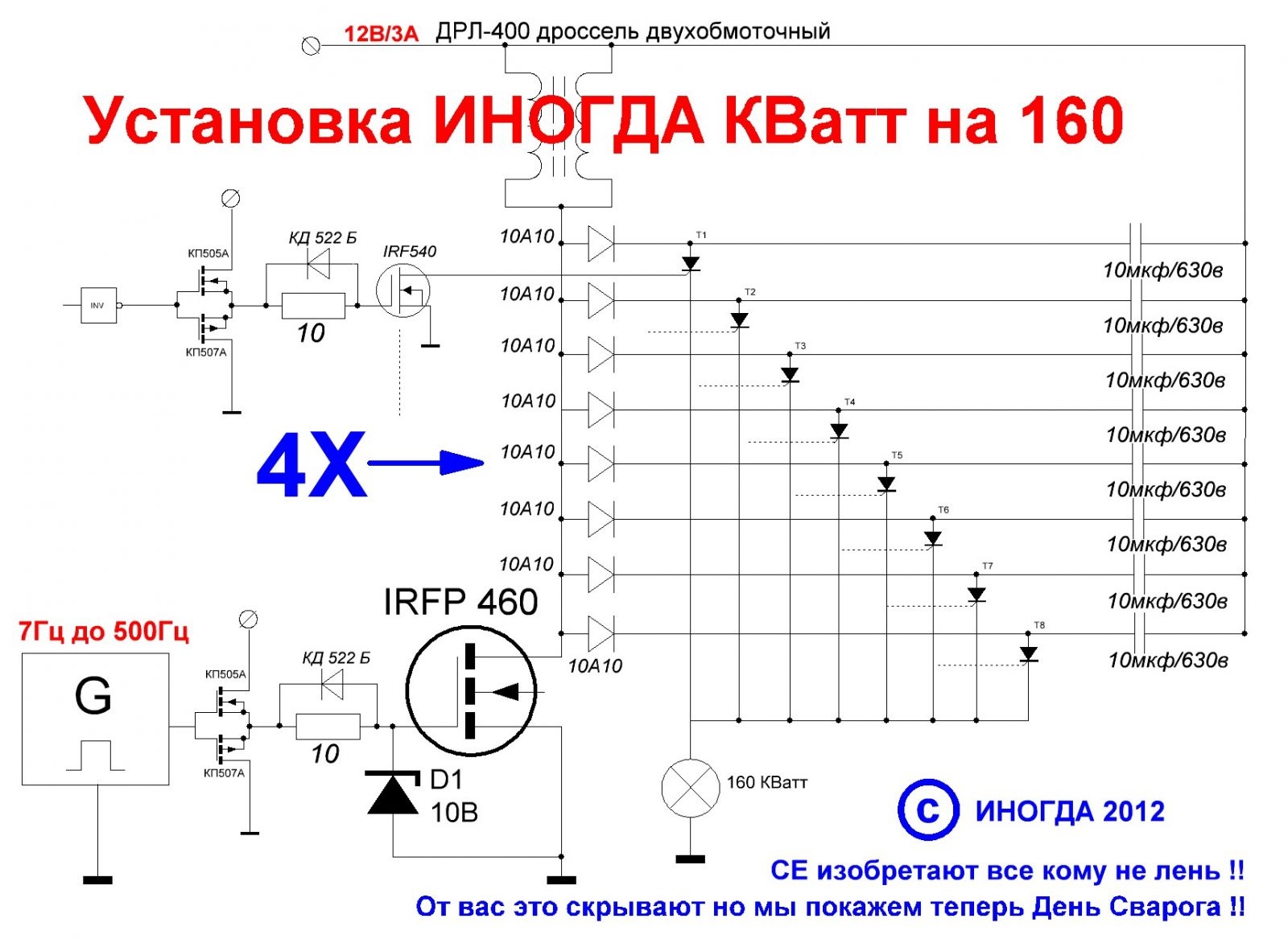

А зачем изобретать уже есть схема от Иногда . Единственное надо ее немного поднастроить . Первое сделать синхронизацию всех задающих генераторов (можно сделать все на микроконтроллере) Подобрать правильные дросселя к примеру дроссель Д-34 очень хороший . Малогабаритный и на большой ток и напряжение. Поменять ключи накачки Дросселей  на скоростные. Сделать нормальные драйвера для ключей. Самое главное конденсаторы они должны быть безиндуктивными импульсными. И точно не металлобумажными. Хорошо работают конденсаторы К78-81  10мкф на 1000в. И сделать хорошую развязку по питанию микроконтроллера от силовой части. Вот в принципе и все. Вот схема Иногда.

lvn54

Привет dozor!
У кого-то есть пример репликации?

lvn54

Цитата: RMM post=134294 userid=3346
Цитата: dozor post=134291 userid=733
Цитата: chiksat post=134288 userid=609замете не заряжать С3 а дозаряжать, так как в момент разрыва нагрузки,,,, произойдёт распределения, заряда с остальных конденсаторов, и С3 уже практически заряжен, так как при разряде его на нагрузку, А это практически КЗ (С3), дроссель дозаряжает ДВА остальных, до напряжения равное заряду ТРЁХ, до разряда на нагрузку. И ещё я в схеме, включил дросель последовательно с источником ТОКА. получается в момент насыщения дроселя, его индуктивность падает, за счёт насыщения сердечника, и ток от источника, напрямую после разрыва ключа, в первую микросекунду. полляризует диэлектрик кандёров, Это самая затратная часть, А дальше уже дозаряжает высоковольтный импульс Дросселя. и не забываем про землю, природа не любит пустоты и стремится заполнить что было опустошено....
вспомним схему Авангарда сложения тока и напруги на нагрузке, только здесь нагрузкаю являются конденсаторы,

А зачем изобретать уже есть схема от Иногда . Единственное надо ее немного поднастроить . Первое сделать синхронизацию всех задающих генераторов (можно сделать все на микроконтроллере) Подобрать правильные дросселя к примеру дроссель Д-34 очень хороший . Малогабаритный и на большой ток и напряжение. Поменять ключи накачки Дросселей  на скоростные. Сделать нормальные драйвера для ключей. Самое главное конденсаторы они должны быть безиндуктивными импульсными. И точно не металлобумажными. Хорошо работают конденсаторы К78-81  10мкф на 1000в. И сделать хорошую развязку по питанию микроконтроллера от силовой части. Вот в принципе и все. Вот схема Иногда.
Эту схему рисовал я  :lol:  (перерисовывал) , она НЕ рабочая.  Вы не знаете всех нюансов, иначе сами бы давно сделали БТГ по этой схеме. Но у вас его нет.

И на этом, всем участвующим спасибо!

dozor

Цитата: lvn54 post=134292 userid=999Привет dozor!
У кого-то есть пример репликации?
Да есть такой человек. Мы с ним вели переписку. Он сказал что собрал установку. Работало автономно от АКБ 12 50а\ч Именно с 4-я Дросселями. Если надо пишите в личку.

dozor

Вот схема с оригинала , правда обрезанная с низу.

lvn54

Цитата: dozor post=134301 userid=733Вот схема с оригинала , правда обрезанная с низу.

Спасибо, схема у меня есть и sgur ее выкладывал.

dozor

Цитата: lvn54 post=134302 userid=999
Цитата: dozor post=134301 userid=733Вот схема с оригинала , правда обрезанная с низу.

Спасибо, схема у меня есть и sgur ее выкладывал.
Здесь можите показать .

lvn54

Цитата: dozor post=134303 userid=733
Цитата: lvn54 post=134302 userid=999
Цитата: dozor post=134301 userid=733Вот схема с оригинала , правда обрезанная с низу.

Спасибо, схема у меня есть и sgur ее выкладывал.
Здесь можите показать .
[attachment=23157]Inogda.pdf[/attachment]
Схема на последней странице.
