Подойдет ВЧ ток ампер 10 для начала напряжение не важно, с частотой под 300кгц. Хотя бы с этого начните.

 [attachment=23173]PLL Half-bridge SSTC 1.GIF[/attachment]

Вторичка то повышающая или понижающая?
Вообще это очень известная схема ТТ с обратной связью, на выходе в оригинале повышающая вторичка. На выходе будет модуляция 50Гц, но мощность так себе, раза в 2 меньше чем могла бы быть, зато с модуляцией.
А самое главное, многие эти схемы делали и пока не узнают какой положительный эффект из этого должен выйти никто делать не будет. Миньоны перевелись.

"Модуляция 50 герц" там только за счёт диода в проводе от розетки, так то её модуляцией назвать очень сложно.
Да и ставить целую СD 4046 в качестве драйвера для UCC - это глупость.
Из пушки по воробьям.
Одного элемента триггера Шмидта с резистором обратной связи вполне хватает, чтобы заменить CD 4046, точно так же генерирует и захватывает частоту.
А регулировкой постоянного смещения на входе этого триггера можно менять фазу захвата, вплоть до разворота.
И как совершенно правильно замечено, у многих эти схемы давно изготовлены, даже не в единичном экземпляре.

[DELAMORTO]

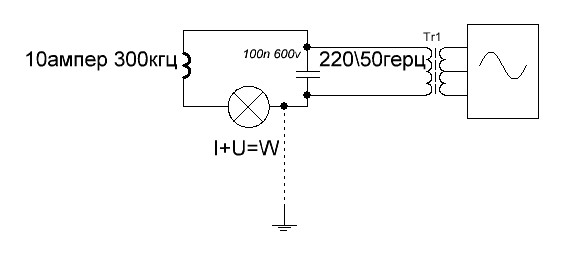

Да мне не модуляция нужна, мне нужно 10 ампер с трансформатора высокой частотой. Все просто как мир юрского периода. Как сложить ВЧ ток и НЧ амплитуду (напряжение)Схема. Что видим- емкость, для ВЧ тока она провод- почти 0 ом, для НЧ амплитуды сопротивление в килоомы.ВЧ ток   НЧ амплитуда в такой схеме складываются, причем как на картинке!
ВЧ ток выглядит так -
 [attachment=23180]vlcsnap-2026-03-17-22h26m00s642.png[/attachment]

А вот он сложенный с амплитудой НЧ

 [attachment=23181]vlcsnap-2026-03-17-22h23m55s025.png[/attachment] [attachment=23182]212.JPG[/attachment]

[chiksat]

Подойдет ВЧ ток ампер 10 для начала напряжение не важно, с частотой под 300кгц. Хотя бы с этого начните.
 [attachment=23173]PLL Half-bridge SSTC 1.GIF[/attachment]

вы все Вадика не поняли, он нарисовал, подключённый АМПЕРМЕТР ко вторичке,
можно взять индукционку, положить на неё катушку, и замкнуть на амперметр, но там от 40-70 кгц

[DELAMORTO]

Высокая частота нужна как раз чтобы разница была для емкости, иначе не будет сложения, индуктивность и сопротивление вторички трансформатора убьет ток.
На видео щуп 1 к 10 , напруга на лампе 260 вольт. На трафе емкость неправильная, но даже с ней можно сложение показать импульсного тока и 50 герц напряжения.
https://www.youtube.com/watch?v=tj2s-oh1gM0

Качер дает какой то ток, но что то мне подсказывает он там нафиг не нужен....Отдельно делить аккумулятор на ВЧ ток и НЧ инвертор, а затем складывать как я рисовал.

[Alfic]

Да мне не модуляция нужна, мне нужно 10 ампер с трансформатора высокой частотой. Все просто как мир юрского периода. Как сложить ВЧ ток и НЧ амплитуду (напряжение)Схема. Что видим- емкость, для ВЧ тока она провод- почти 0 ом, для НЧ амплитуды сопротивление в килоомы.ВЧ ток   НЧ амплитуда в такой схеме складываются, причем как на картинке!
ВЧ ток выглядит так -
 [attachment=23180]vlcsnap-2026-03-17-22h26m00s642.png[/attachment]

А вот он сложенный с амплитудой НЧ

 [attachment=23181]vlcsnap-2026-03-17-22h23m55s025.png[/attachment] [attachment=23182]212.JPG[/attachment]

Если бы так работало, все давно бы были с БТГ.

[maxic81]

Если бы так работало, все давно бы были с БТГ.

А если типа так?)
 [attachment=23183]Типа_БАНКА_Капы.png[/attachment]

[gluxar]

Всем привет,прасматриваю эту ветку и удивляюсь Вашим размышлениям, прям космический карабл  по косточкам разбирают. Отвечу на некоторые вопросы.Усилитель тока получаем малозатратно из напряжения220 вольт 50 Гц через эллектро манитное поле.Затрачиваем на в ходе до 05ампер, а на выхде получаем ток короткого замыканя до 30 ампер, можно даже большо, в , патенте это две катушки без сердечника, в одной катушке создается,эллектро магнитное поле счастотой 50 Гц, а во второй катушке получаем большой ток короткого замыкания. Первая катуха не видит что творится на второй катухе, это и есть усилитель  тока МАЛОЗАТРАТНО.Вы скажете, но там напряжение маленькое, да маленькое, но нам нужен только ток, анапряжение мы берем с другой бочки, для воссоединеня напряжения и тока  нам и нужно высоковольтное с частотой гдето 300-1000 кГц эллектрическое поле. От Т.Т мы его и получаем.

[mmc]

https://rutube.ru/video/8f26e94d1b55e849c071c690309d7355/

[sgur]

https://rutube.ru/video/8f26e94d1b55e849c071c690309d7355/

Проблема большинства измерений - собственно неправильные измерения
Прибор VICTOR 89B может правильно мерять ток с частотой до 400 Гц - https://emin.asia/victor89b-victor-89b-digital-multimeter-1000vdc-750vac-20adc-ac-true-rms-192556/pr.html

[mmc]

... да зрячий увидет, по схеме глянь где стоит прибор... Через него течет постоянно постоянный ток...

[DELAMORTO]

Если бы так работало, все давно бы были с БТГ.

Если бы да кабы, меньше болтать надо, больше делать.
Я сказал челюсти на пол упадут...в силе

[mishail71]

Да мне не модуляция нужна, мне нужно 10 ампер с трансформатора высокой частотой. Все просто как мир юрского периода. Как сложить ВЧ ток и НЧ амплитуду (напряжение)Схема. Что видим- емкость, для ВЧ тока она провод- почти 0 ом, для НЧ амплитуды сопротивление в килоомы.ВЧ ток   НЧ амплитуда в такой схеме складываются, причем как на картинке!
ВЧ ток выглядит так -
 [attachment=23180]vlcsnap-2026-03-17-22h26m00s642.png[/attachment]

А вот он сложенный с амплитудой НЧ

 [attachment=23181]vlcsnap-2026-03-17-22h23m55s025.png[/attachment] [attachment=23182]212.JPG[/attachment]

Если бы так работало, все давно бы были с БТГ.

Прекрасно!!
А теперь если можно,все в точности наоборот..Сначало преобразователь 50Гц,потом "ток" в 10А.
И желательно показания потребления хотя бы источника в 50Гц..Я уже не заикаюсь о Вч "токе" в 10А.

[DELAMORTO]

В телеге я все показал, как просто горит, как со смесью.

[DELAMORTO]

https://rutube.ru/video/8f26e94d1b55e849c071c690309d7355/

Зрячий да увидит как клоуна распирает, он думает СЕ нашел, нет ты тупишь до сих пор и уже не по детски. Приборов накупил китаезных....наивный, самозапитай свою башню- остынешь сразу.

[maxic81]

В телеге я все показал, как просто горит, как со смесью.

Прикольнее читать на ютубе комменты
-Дай схему. а то не понятно))
- Включи наоборот. посмотрим че будет
- Вставь ломик вместо лампы, если СЕ прет, ломик должен расплавиться( это от себя ) :woohoo:
Просто прусь, как было мне написано на  форуме Делкопи, нам твои промежуточные результаты не нужны, нам нужен готовый продукт.
и ниже сообщение; - ты мне должен дать, я то же зарабатывать хочу ))))
