Поигравшись с первым аттенюатором на 20дб , понял что его вранье на не годится, решил упереться рогами и откалибровать это дело ... в лучшим упертых традициях

Новый аттенюатор 20дб 500/50ом схема:

[attachment=338]Аттенюатор20дб50Ом.png[/attachment]

Изделие в сборе:
[attachment=339]IMG_20160706_230448.jpg[/attachment]

Ну и его величество - результат!
[attachment=340]IMG_20160706_230603.jpg[/attachment]

Канал 2 - подается напрямую, 1 вольт деление ( на фото он запаздывает .. так как кабель длиннее )
Канал 3 - подается через делитель, 100мВ деление.
Найдите 10 отличий

Остается опаять по контуру оплеткой и в кембрик.
Примерно так.

[with]

Обостритель фронта импульса на тунельном диоде
Часто возникает необходимость получить импульсы с очень крутым фронтом, это единицы наносекунд и менее.
Один из способов это сделать - применить триггер на туннельном СВЧ диоде.
Фронты порядка 1нс можно получить на базе диода 3И201Д, при амплитуде около 800мВ - этого вполне достаточно чтоб раскачать биполярный сигнальный транзистор.

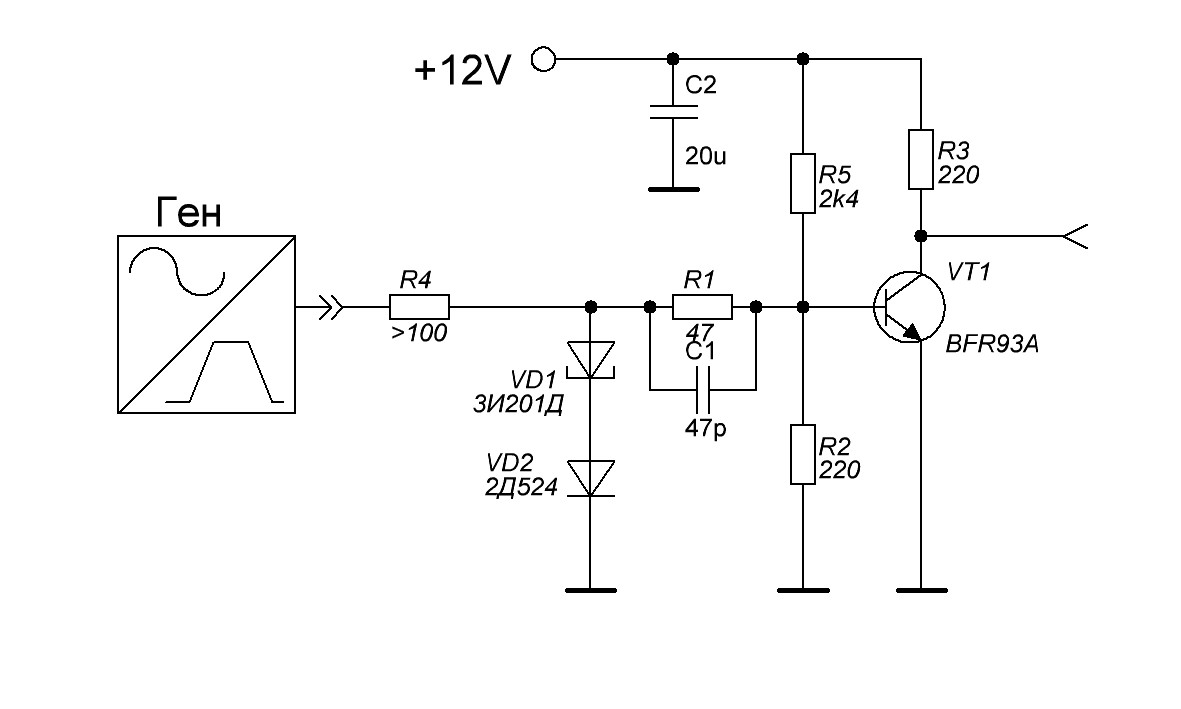

Пример схемного решения:

[attachment=2720]Формировательфронтанатунельном.JPG[/attachment]

В качестве усилителя был применен транзистор BFR93A.
Для дополнительного смещения сигнала формируемого туннельным диодом, последний был подперт быстрым диодом 2Д524.
Форма сигнала получаемая непосредственно на базе BFR93A:
200мВ / 2нС
[attachment=2721]IMG_20100407_021139_1.jpg[/attachment]
Фронт менее 1нС.

На коллекторе BFR93A формируется сигнал следующей формы:

2В / 2нС
[attachment=2722]IMG_20100407_021247.jpg[/attachment]

Применение более высокочастотных туннельных диодов позволить получить еще более крутые фронты ( емкость диода как можно меньше).
Есть и другие способы выдавливания фронта из сигнала.

[Viaceslav_C_]

with а вот это уже шикарно   спасибо

[with]

Есть такой отечественный прибор - КП960.
Это полевой СВЧ транзистор. Глянуть его можно тут

Прошелся по интернет магазинам и складам - и на удивление обнаружил что его ни у кого нет!   как будто кто то специально их изъял. Транзистор довольно уникальный, судя по документации.
Был бы признателен за помощь в нахождении этих полевиков.

[with]

Обостритель импульса на дифференциальных RC цепочках
Еще один из способов обострения фронтов и сжатия импульсов - это применение дифференциирующих RC цепочек.
Так, есть схема представленная на рисунке ниже, на вход которой подается импульс амплитудой 3В и длительностью 15нС

[attachment=2734]diff1sch.jpg[/attachment]

В качестве дифф. цепей обостряющих импульс, выступают C8,R20,C9,R21.
Выходной буффер собран на транзисторе BFG591.
В результате симуляции получается следующая картина.
Синий луч - входной импульс, зеленый луч - выходной на нагрузке 75Ом 5пФ.

[attachment=2735]nanopulse_bfg.jpg[/attachment]

Далее как следует отмоделировав схему, был собран макет

Спойлер

[attachment=2736]IMG_20100408_225258.jpg[/attachment]

[свернуть]

На выходе собранного макета были получены импульсы следующей формы:
2В/2нС

[attachment=2737]IMG_20100408_225341.jpg[/attachment]

Частота следования импульсов 16.6МГц, однако схема легко тянет 30МГц и более

[attachment=2738]IMG_20100408_225411.jpg[/attachment]

На базе выходного транзистора BFG591:
500мВ/2нС
[attachment=2739]IMG_20100408_225531.jpg[/attachment]

Не составляет труда увеличить как выходной ток генератора, так и еще больше сжать выходной импульс.
Как то так.

[VladimirFM]

На суд искателей
https://www.youtube.com/watch?v=tpnhgQQzTxE

[with]

На суд искателей
https://www.youtube.com/watch?v=tpnhgQQzTxE

Прикольно, в качестве генераторного узла я бы предложил AD9910 - например такую такую до 400МГц выходного сигнала.
Кстати советую подумать над функцией ГКЧ для вашего гена, крайне полезно будет для работы с АЧХ катушек ...фильтров.
Программно склепать этот режим не сложно.

[VladimirFM]

Прикольно, в качестве генераторного узла я бы предложил AD9910 - например такую
...Кстати советую подумать над функцией ГКЧ для вашего гена, крайне полезно будет для работы с АЧХ катушек ...фильтров.
Программно склепать этот режим не сложно.

Ну я в общем клепал из того что было под рукой и с чем много приходилось работать, ну и кроме того для моих воззрений потолочная частота для этих установок 30 мгц, я ж всё таки не передатчик делать хотел
+ещё в стоимости, вся конструкция обошлась в пределах 2тыс.руб. ну не считая коробки

На счёт ГКЧ. Хочу использовать немного другой алгоритм, автопоиск резонансных частот методом опять же последовательного авто- сужения диапазона. В общем то в другом проекте он апробирован и показал себя весьма пригодным.

Но в данный момент всё же основная задача - это питание системы - ругулируемое, контролируемое, ибо это залог получения каких либо эффектов имхо.
Как показала практика после перехода на цифру все лжеэффекты ушли и наступила гробовая тишина, вот тут то и пришли мысли о том что низкие гармоники на которых все привыкли искать слишком низкие для случайного попадания, и, опять таки ИМХО .

[with]

Тут в последней очереди понадобился приборчег который бы измерял параметры ферромагнитных сердечников... что то типа -
1) вставил сердечник,
2) указал количество пробных витков,
3) нажал кнопку и получил все параметры на экране, можно даже с графиком намагничивания
Надо бы как нибудь реализовать

[with]

DSRD прямо в антенну

[attachment=3119]tr-block.png[/attachment]

[Belostat]

А как же второй полупериод? Где линия задержки?

[with]

Он не нужен, антенна сама "переформатирует" импульс так что он будет "правильной" формы.
Подключаете через 50-ный фидер антенну прямо к гену, главное чтоб центральная частота антенны соответствовала основной частоте генерируемого импульса.

[Belostat]

Оно то будет так, только эффективность излучения хорошо бы проверить в варианте таком и с линией задержки..

[with]

Оно то будет так, только эффективность излучения хорошо бы проверить в варианте таком и с линией задержки..

Да, думаю Вы правы, в том что возможно с биполярным импульсов "КПД" антенны будет больше, хотя я не уверен .. нужно пробовать.
Кстати, в материале по георадару что выкладывал инжойкин - антенны запитываются монополярными импульсами, и у меня тут есть несколько книжек по георадарной технике, янковских .. там схема запитки в основном такая же
И еще  ... следующим этапом развития этой темы - стало использования ФАР в георадарах .. фактически получается уже глубинный фотоаппарат.

Сейчас с переменным успехом работаю над управляемым генератором наносекундных импульсов на полевиках с достижимой амплитудой в 100В и малым выходным сопротивлением.

Спойлер

[attachment=3130]tranzistor_kp905_a_nalichie_10_sht_lot_1_sht.jpg[/attachment]

[свернуть]

[with]

Программа для расчета импеданса дорожек - довольно полезная штука для ВЧ-СВЧшников
http://www.eeweb.com/toolbox/microstrip-impedance
