Вернуть генератор обратно и написать гневную претензию !!!

Я бы даже потребовал возмещение за моральный ущерб от несостоявшихся ожиданий

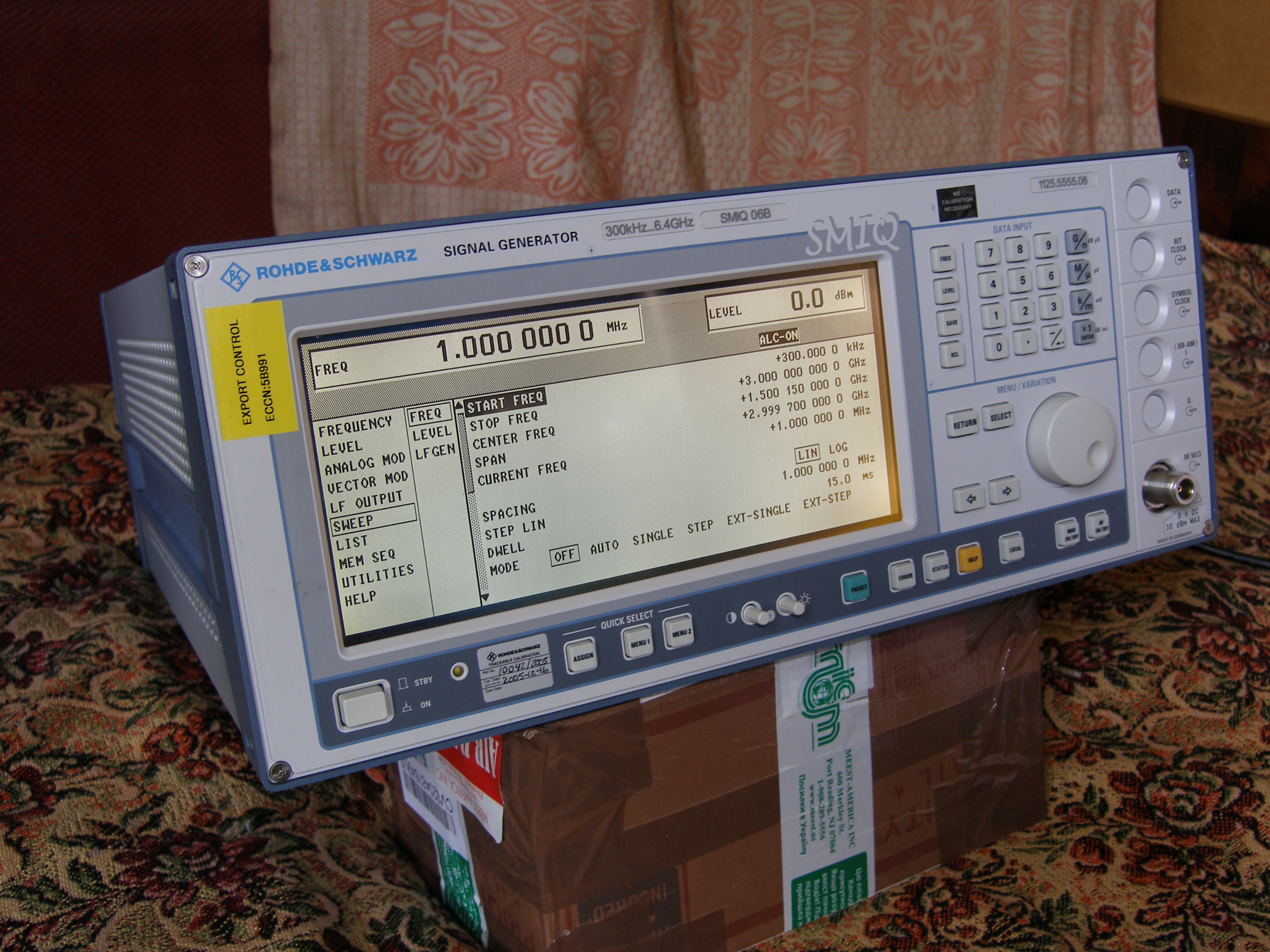

Вчера привел в полный порядок генератор.
Дольше всего провозился с защитным стеклом дисплея, которое было испорчено мерзкой зеленью по всему периметру. Использовал стальную струнку одновременно с прогревом этого триплекса для расклеивания слоев стекла. После чего вычистил позеленевшую массу. К счастью, в процессе, стекло не поломалось и не поцарапалось.
Вообще-то меж слоями был экран из микропроволоки, но он там нафиг никому не нужен.

Спойлер

Было


Стало
[attachment=6243]P1012035.JPG[/attachment]

[свернуть]

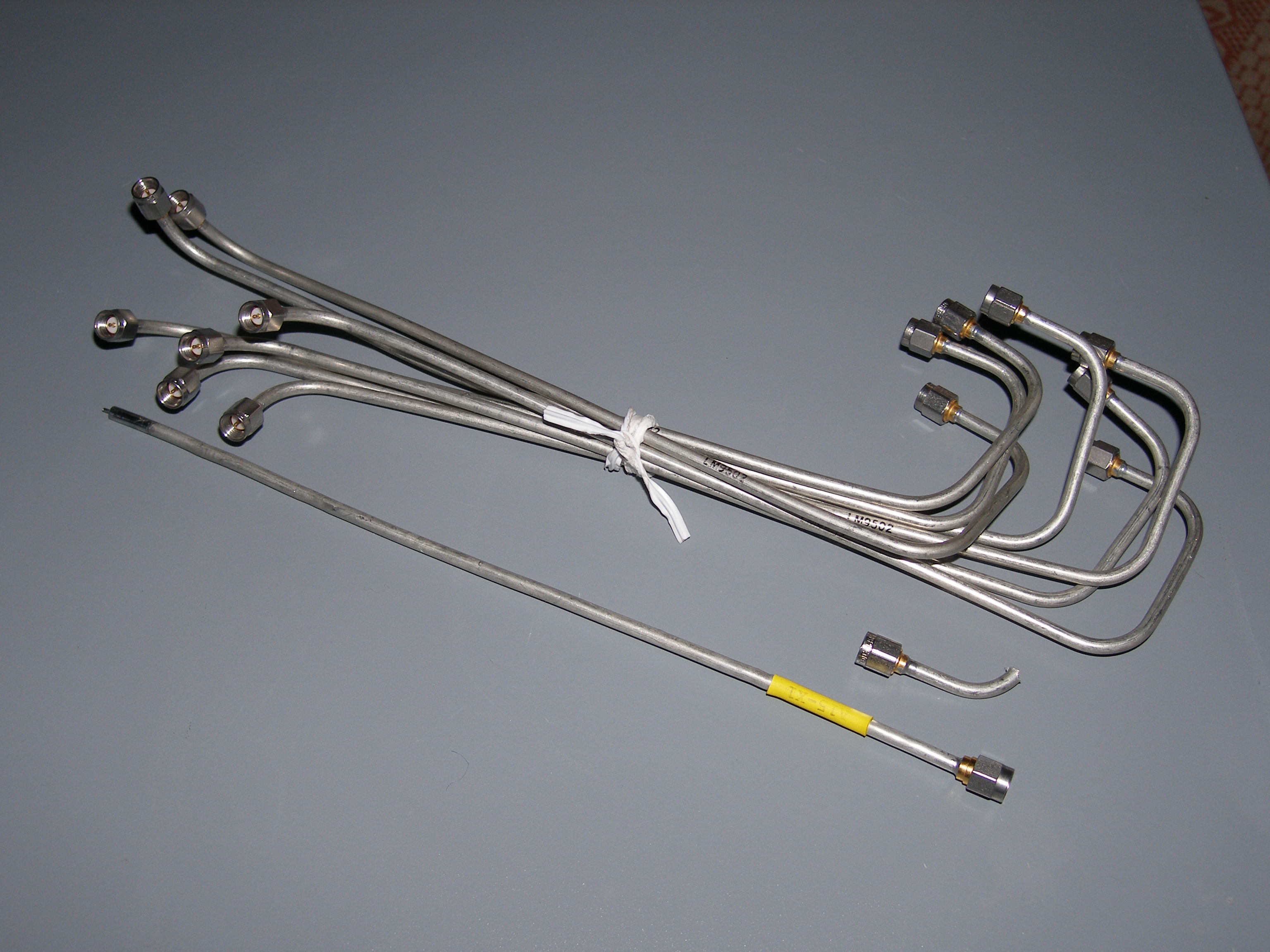

Попутно для удобства перенес разъем выхода RF с тыла - на фронтальную панель. Длины штатного жесткого коаксиала для этого не хватило, вот здесь и пригодилась пригоршня жестких кабелей, что я предусмотрительно купил занедорого пару месяцев назад одновременно с прочей мелочевкой (здесь я тогда еще спрашивал об их полезности #31254). Просто пересадил разъем N-type. Кабели эти разделываются элементарно.

Спойлер

Оригинальный короткий кабель - нижний на фото (с выпаянным разъемом)
[attachment=6242]P1012062.JPG[/attachment]

[свернуть]

[Converter]

Получил термоэлектрический датчик HP 8482A, который продавец отправил на замену неисправного. На этот раз, к счастью, датчик работает. Единственный минус - на нем нет калибровочной таблички. Так что CF выставил "от балды" 98%.

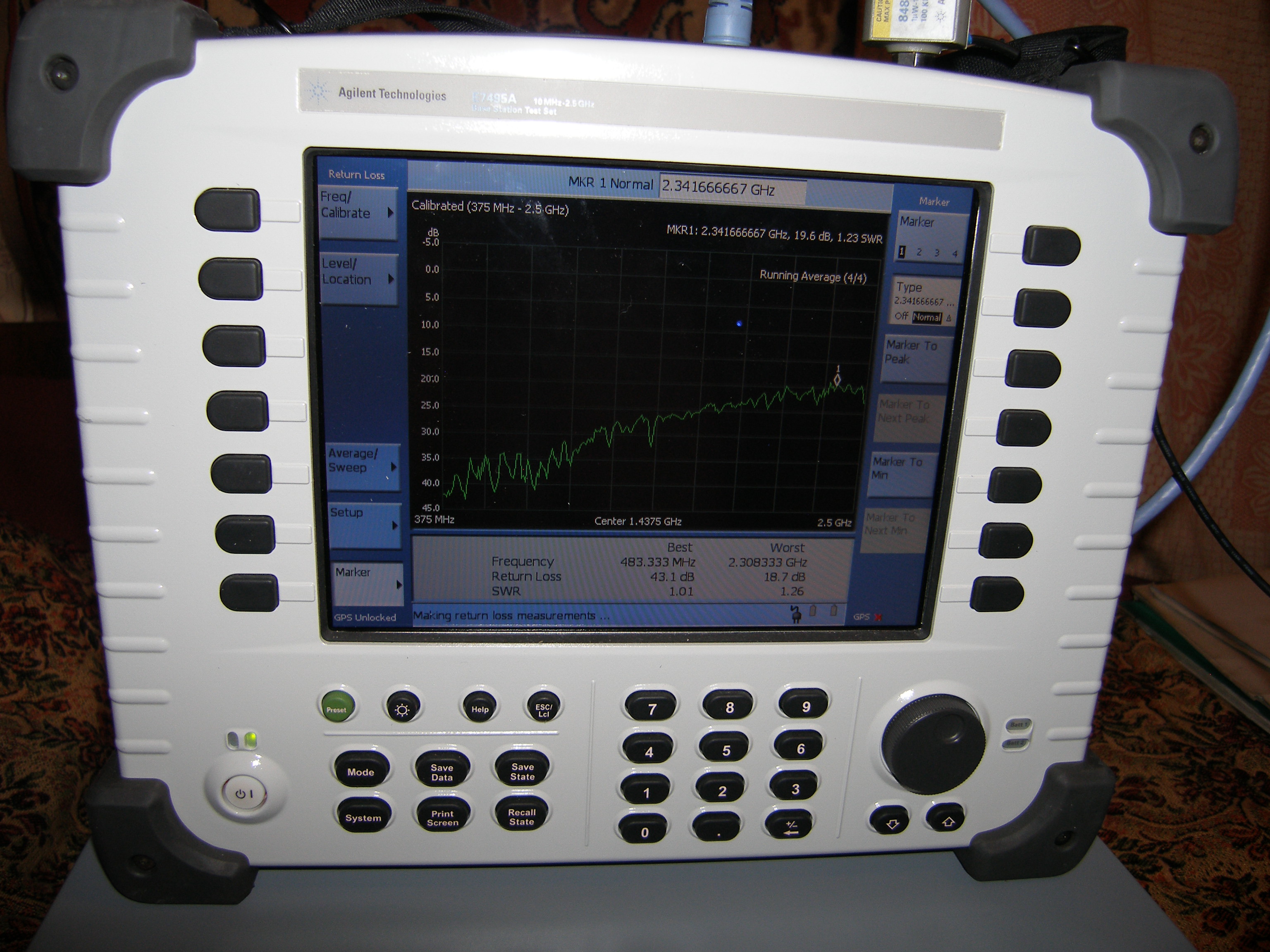

Максимальное SWR самого датчика получилось 1.25 на 2.34ГГц (после калибровки).

Спойлер

[attachment=6246]P1012060.JPG[/attachment]

[свернуть]

Похоже, что E7495A не может одновременно измерять мощность и работать, как генератор.

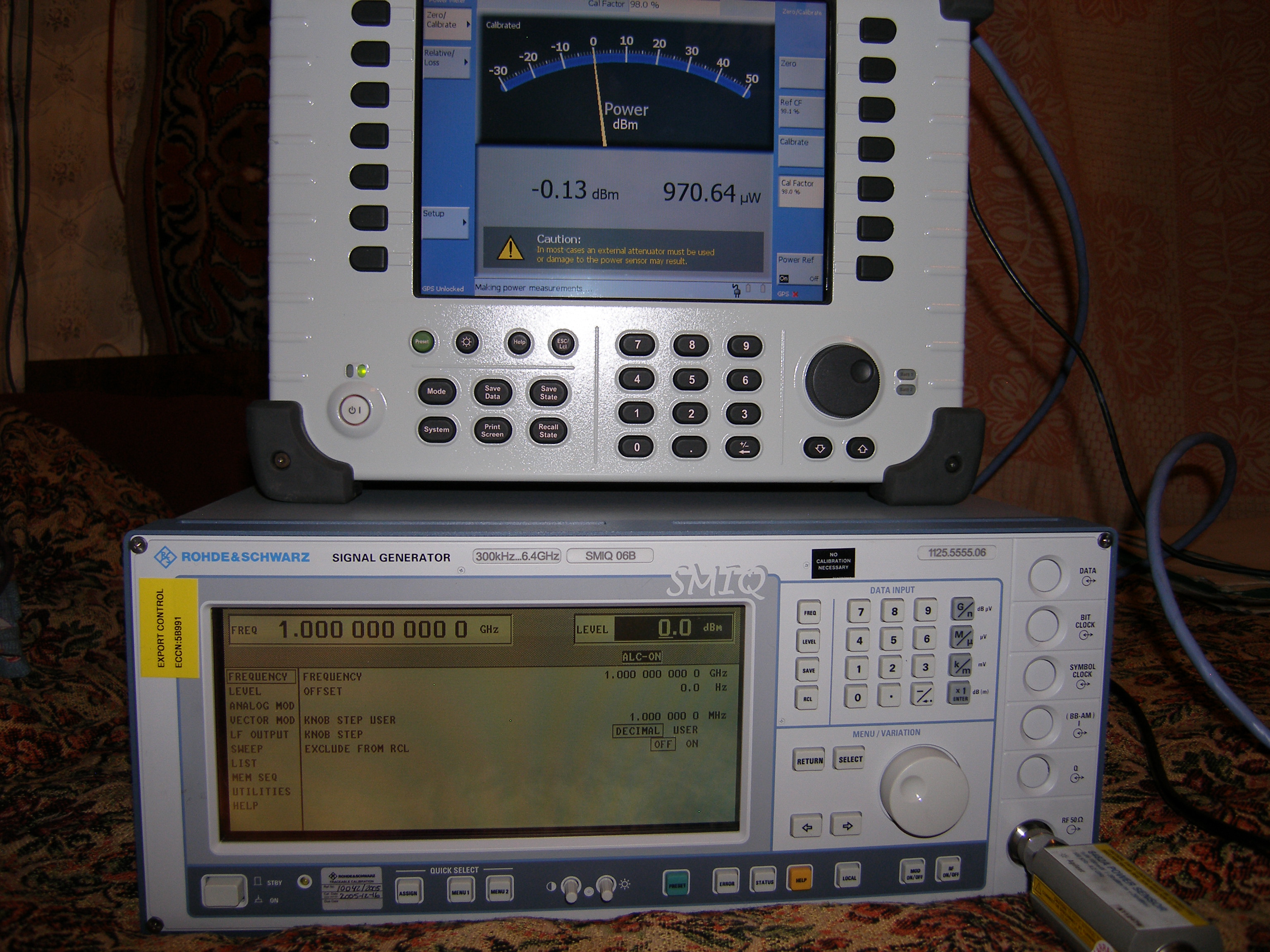

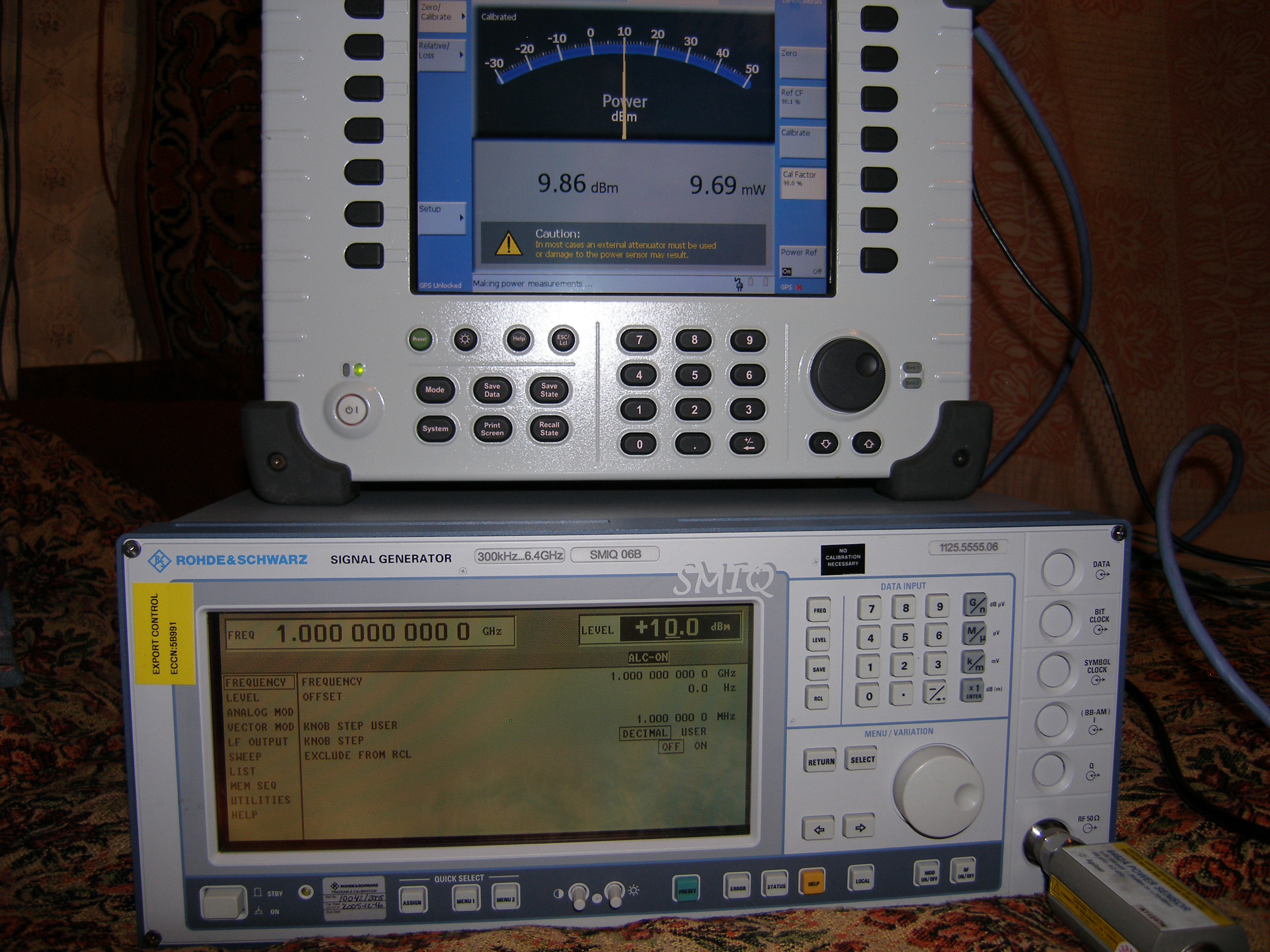

Потестил первым делом SMIQ06B с помощью этого датчика. Результаты, кажется, удовлетворительные (с учетом отсутствия информации об калибровочных коэффициентах для датчика). Удивительно, но мощность он приемлемо измеряет во всем диапазоне генератора (до 6.4 ГГц), а не только до ему предписанных 4.2 ГГц. На нижнем пределе мощности наблюдается потребность в некоторой задержке на прогрев датчика.

Спойлер

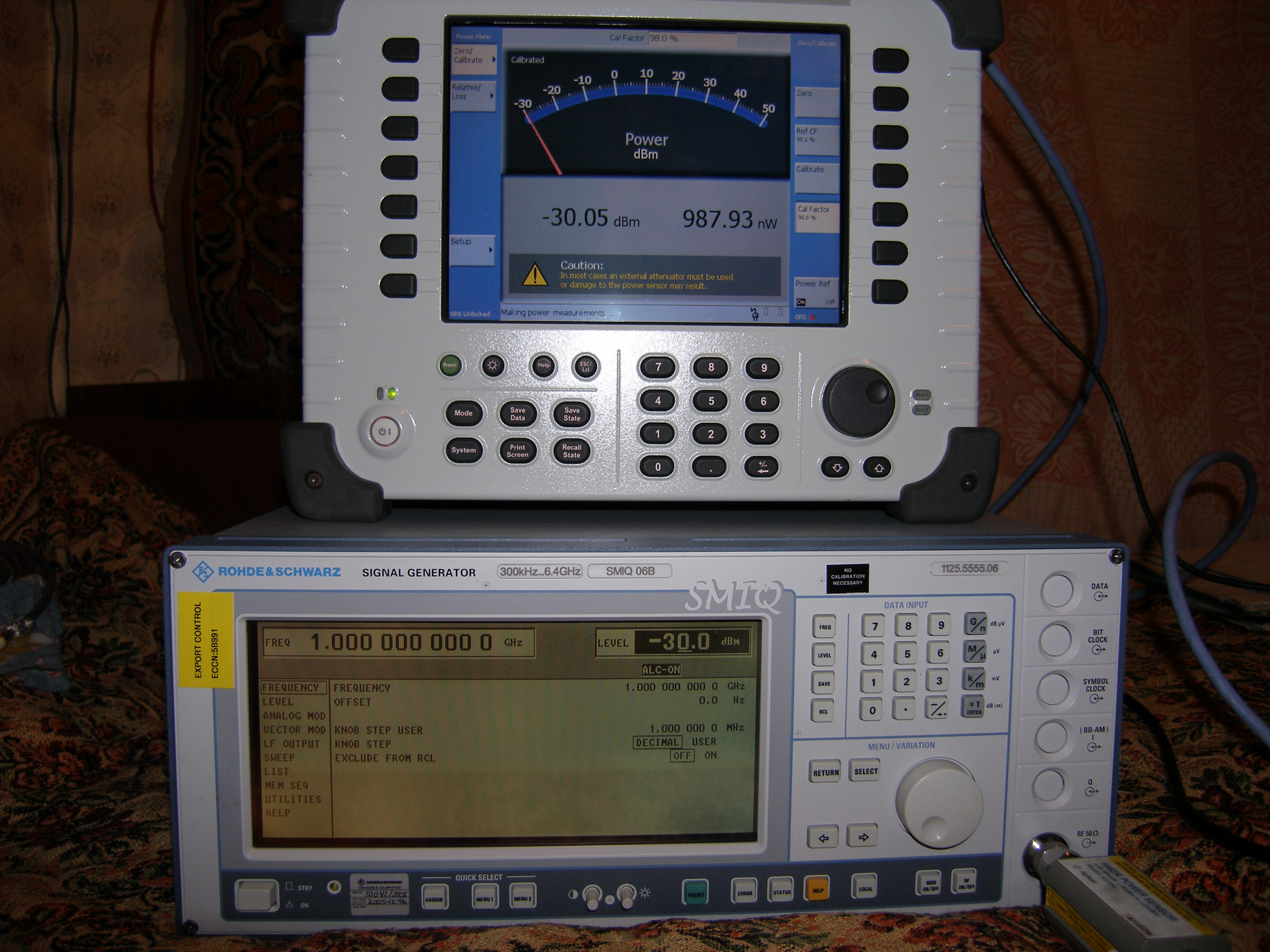

-30dBm
[attachment=6247]P1012044.JPG[/attachment]

0dBm
[attachment=6248]P1012045.JPG[/attachment]

+10dBm
[attachment=6249]P1012046.JPG[/attachment]

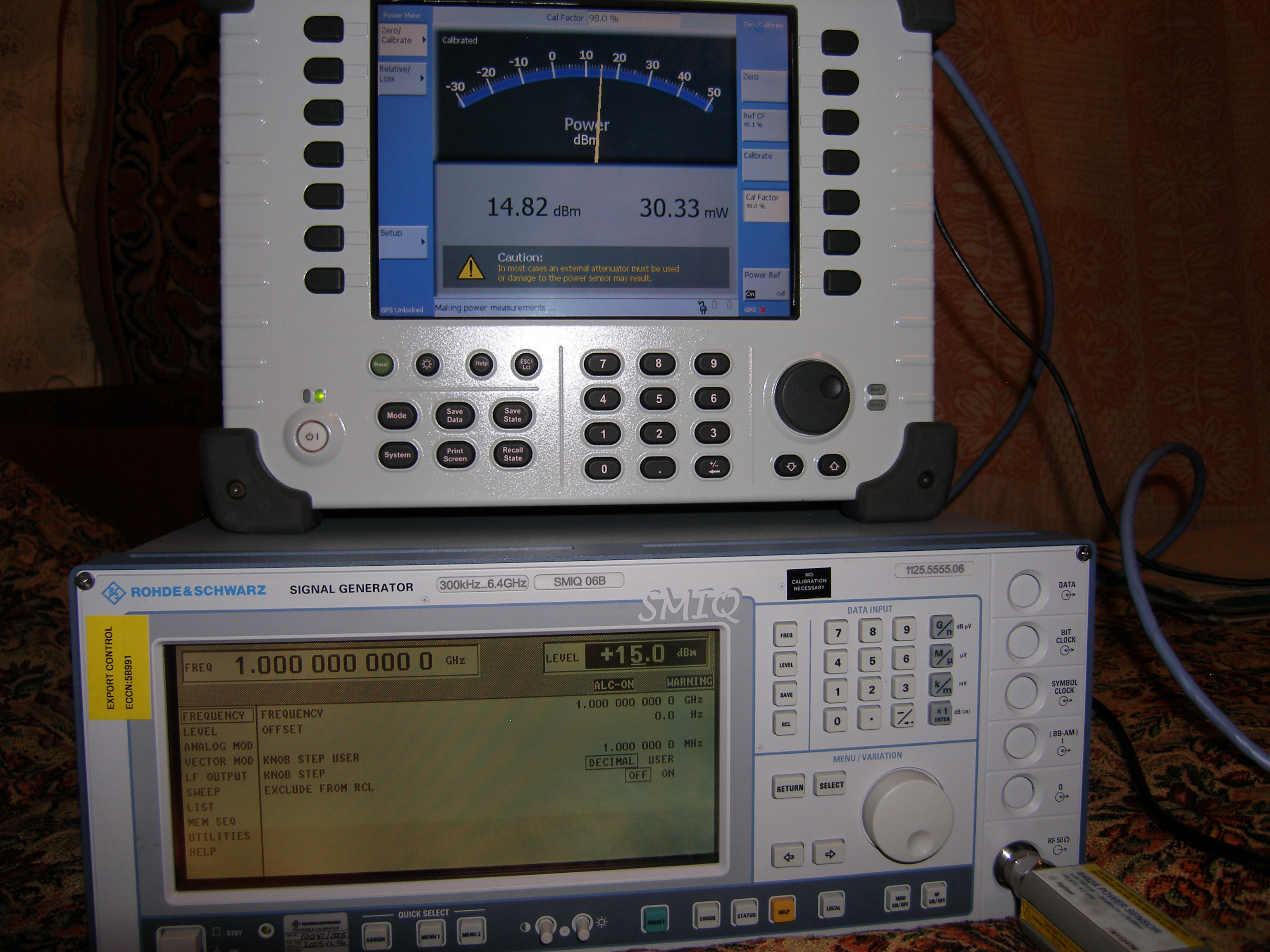

+15dBm
[attachment=6250]P1012047.JPG[/attachment]

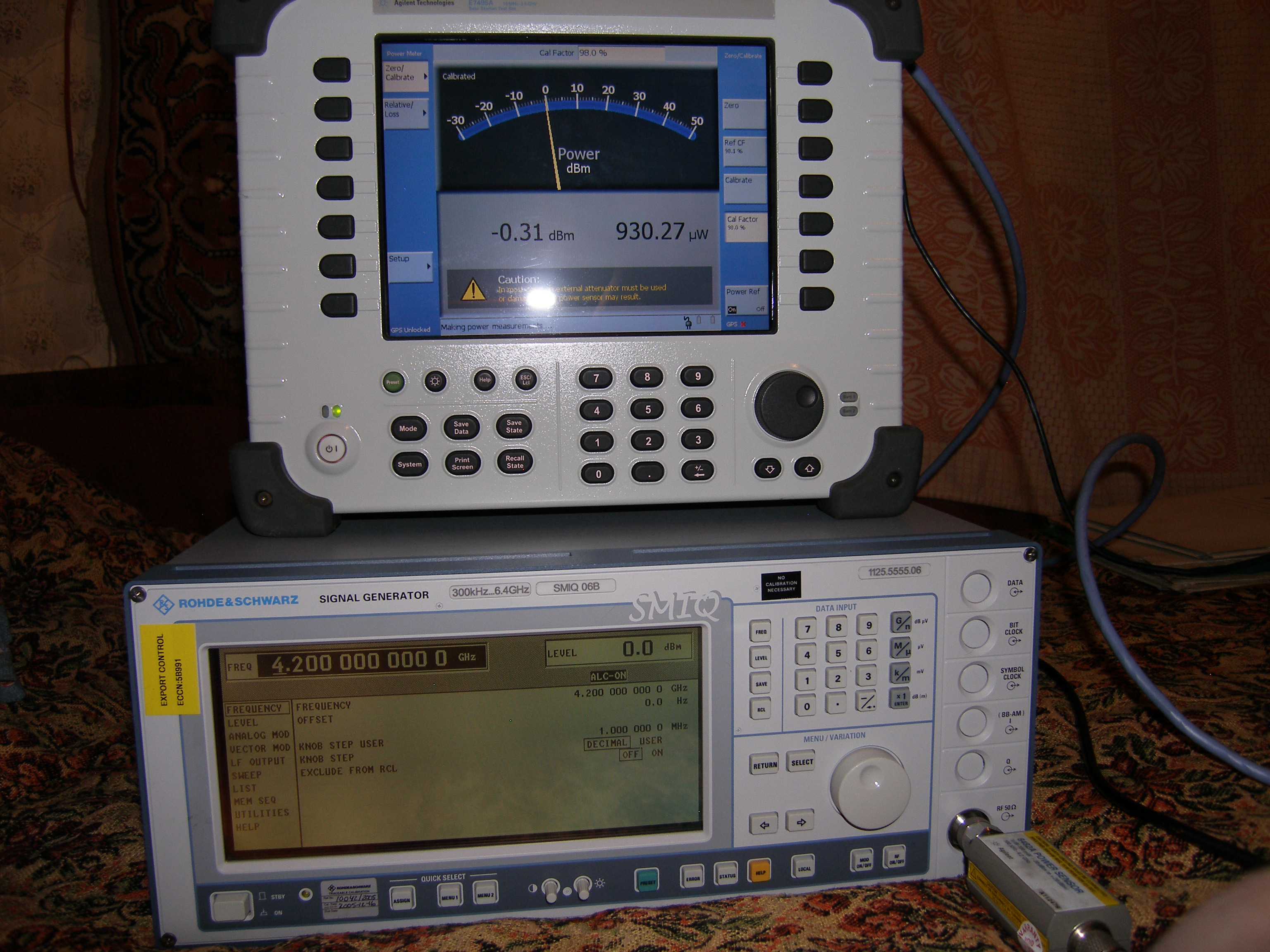

4.2GHz 0dBm
[attachment=6251]P1012049.JPG[/attachment]

[свернуть]

[Converter]

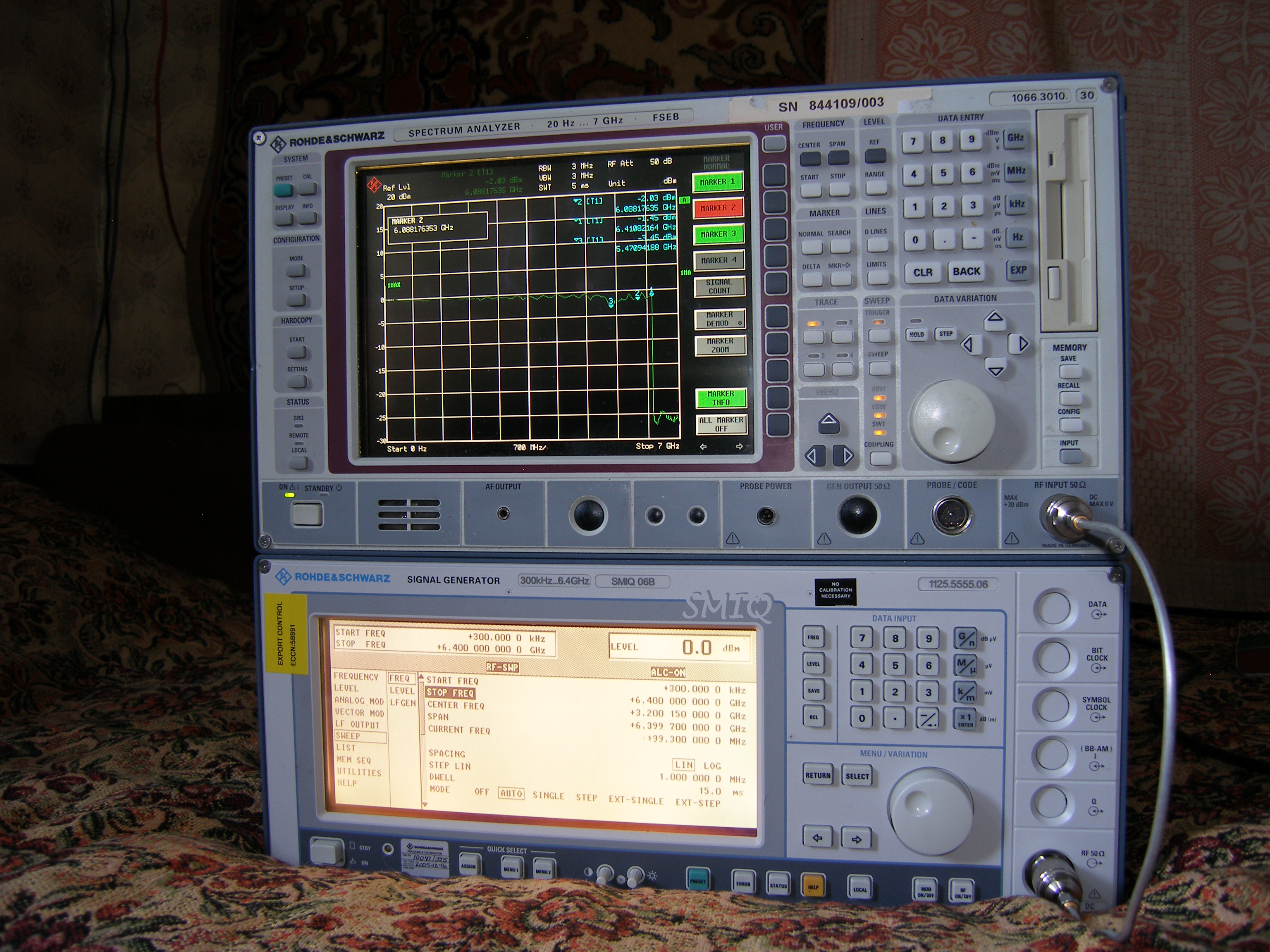

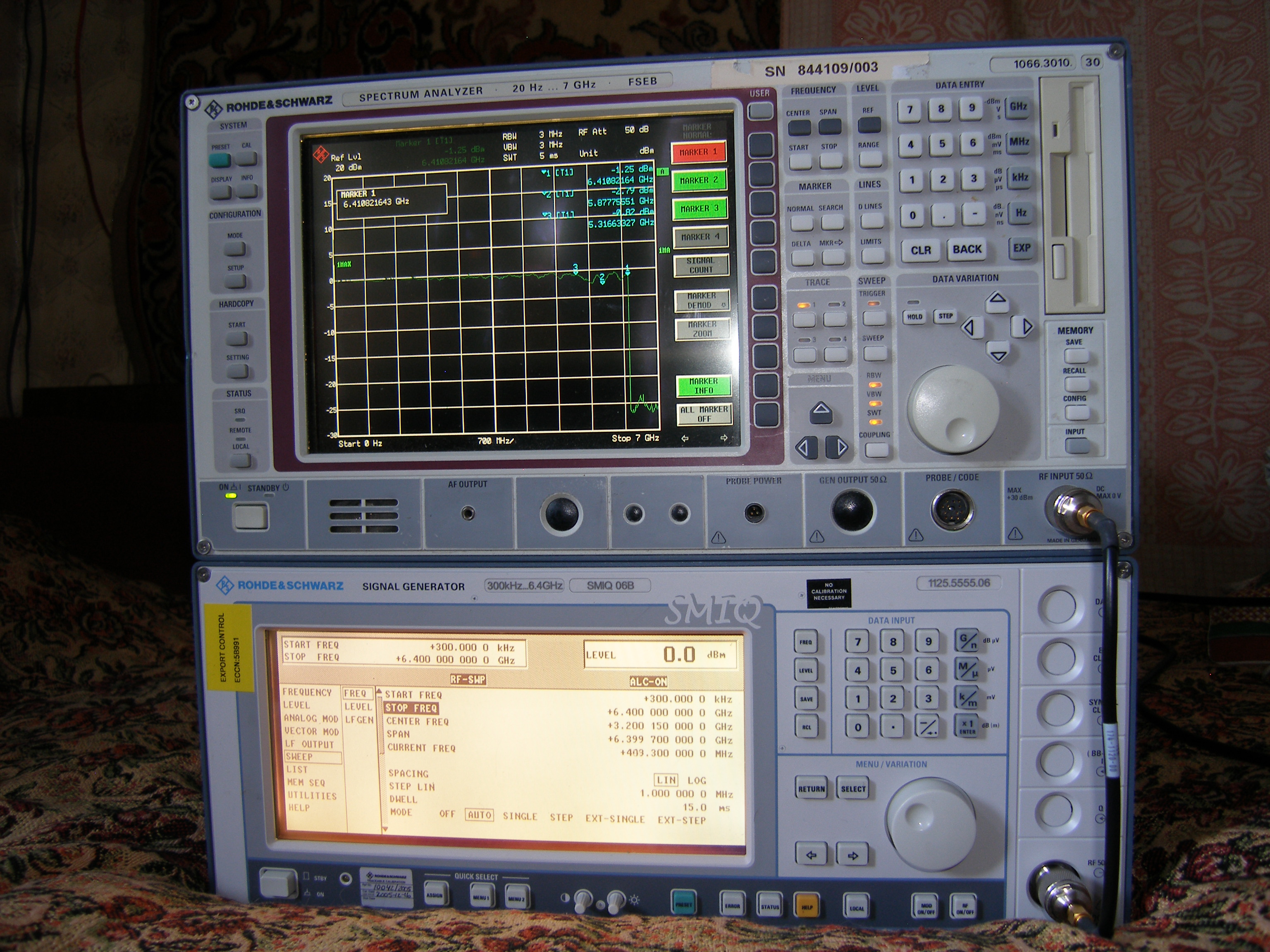

Снял АЧХ с выхода R&S SMIQ06B, используя спектроанализатор R&S FSEB 30. Благодаря однотипному стилю дизайна эти приборы очень хорошо смотрятся вместе.
Смущают существенные неоднородности, вызванные соединениями. Поскольку в данном включении провести нормализацию невозможно, все резонансы/отражения в соединительном тракте влияют на результирующую АЧХ. Я использовал 5 различных соединительных кабелей, результаты выкладываю ниже.
На самом деле совершенно "правильного" кабеля у меня в данный момент нет. Поэтому мне пришлось использовать китайские адаптеры SMA - N-type сомнительного качества, что, думаю, не могло не отразиться на результатах.

Спойлер

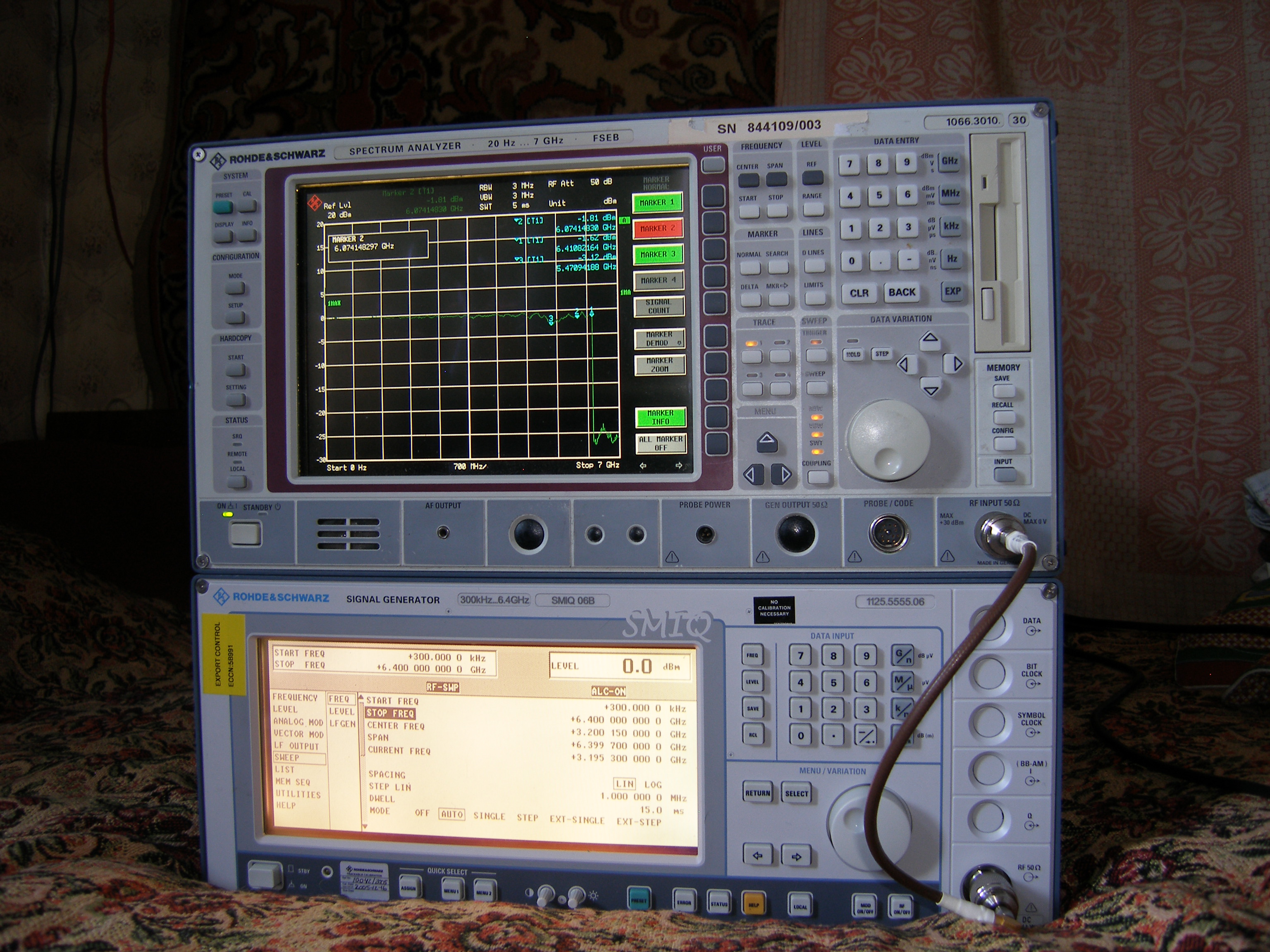

Это самый короткий из всех испытывавшихся - кабель Tektronix, 22 см. Из-за малой длины, с его помощью с трудом удалось соединить приборы. С ним я получил наименьшие значения неравномерности: -2.79 dBm (5.88 GHz).
[attachment=6252]P1012068.JPG[/attachment]

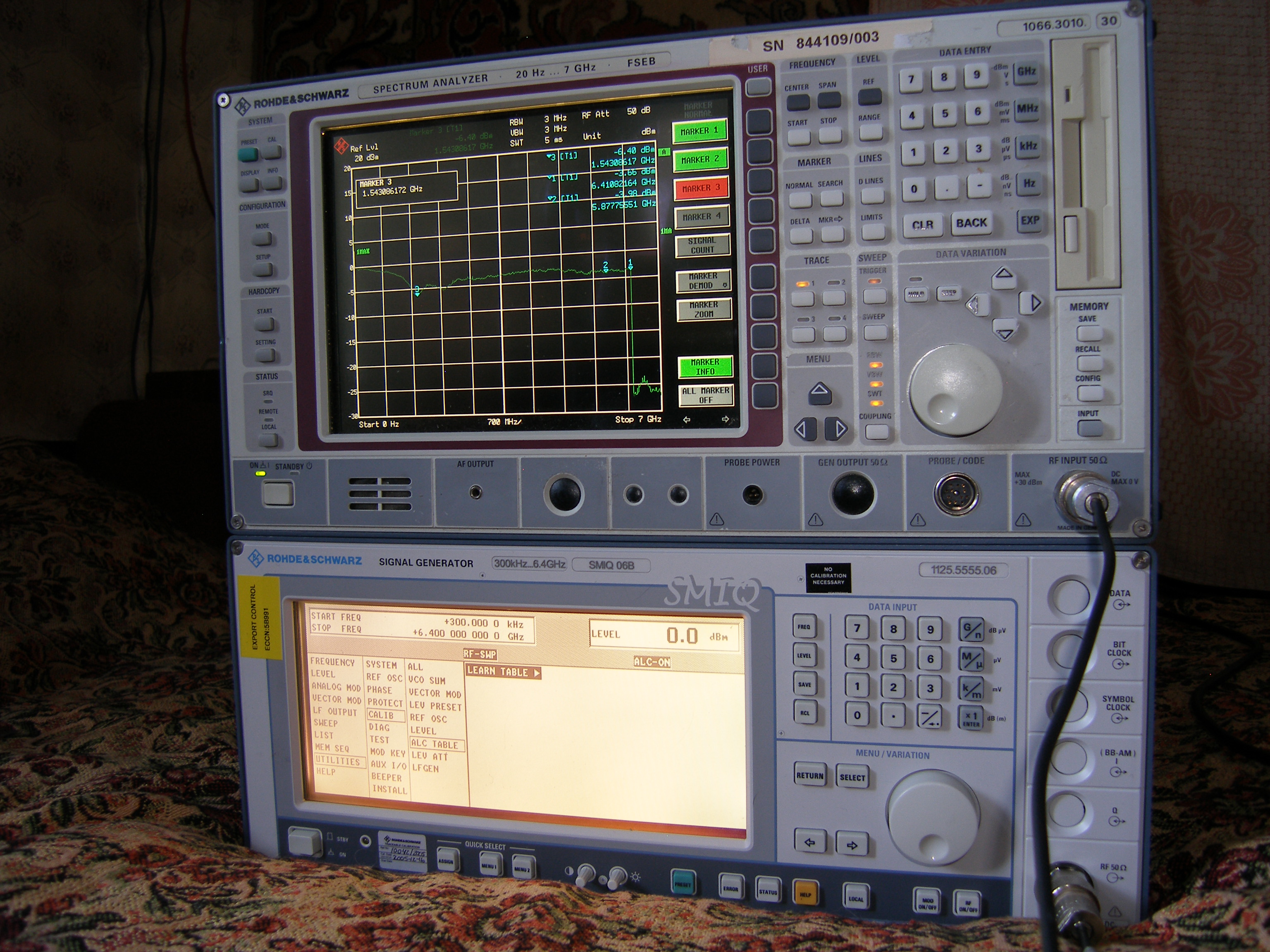

Это новый качественный кабель со Штатов, вероятно, производства W. L. Gore. Он имеет такой же внешний диаметр (5мм по оболочке), как и предшествующий, но при этом на треть длиннее. Потери: максимум -3.12 dBm (5.47 GHz).
[attachment=6253]P1012069.JPG[/attachment]

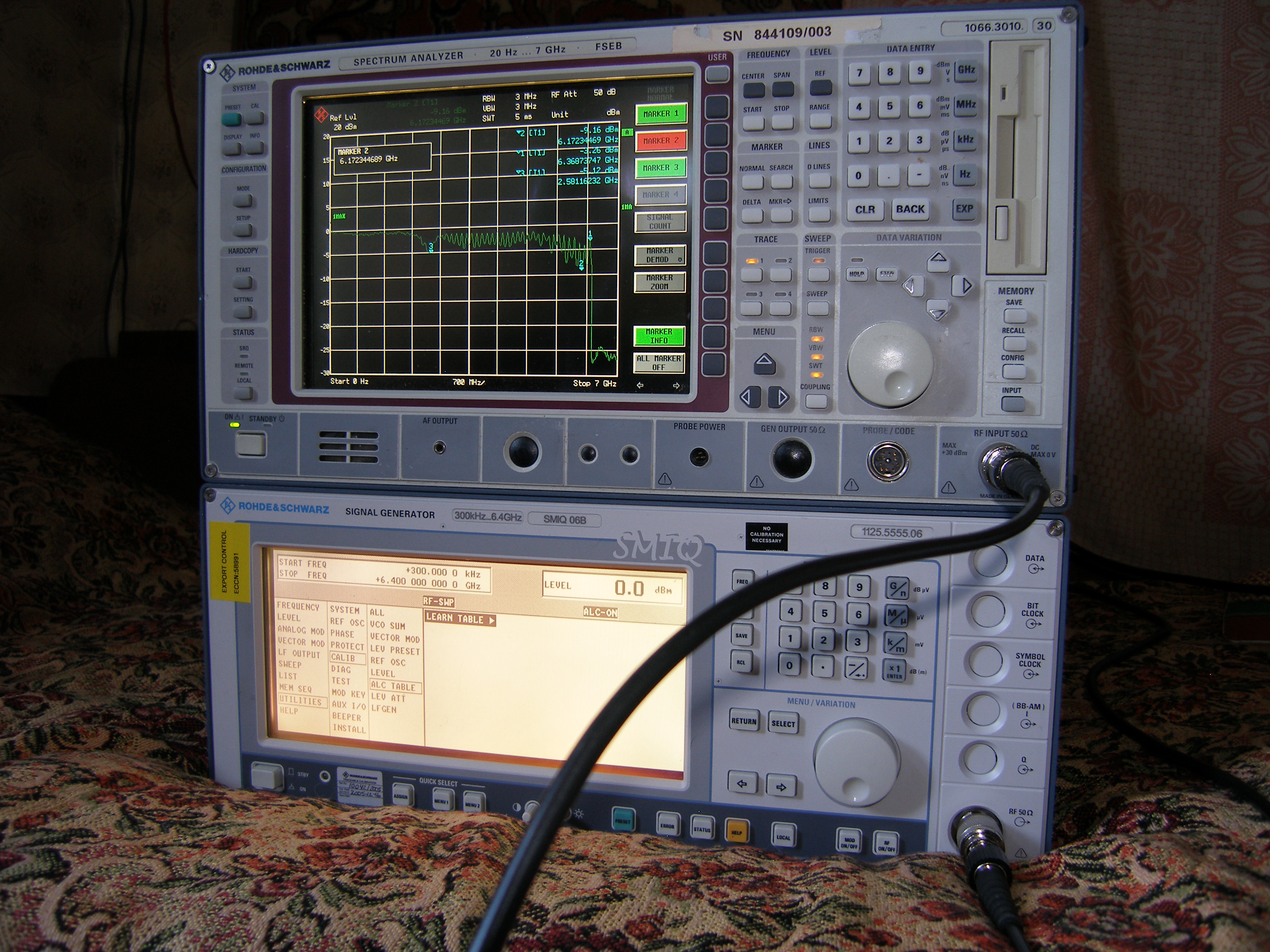

Жесткий кабель, родом так же из США. Длина, приблизительно, как у предыдущего. Внешний диаметр, поменьше - 3.5мм. Обычно такой кабель используют для внутриблочных соединений в СВЧ-приборах. Потери: -3.45 dBm (5.47 GHz).
[attachment=6254]P1012074.JPG[/attachment]

Это единственный кабель с разъемами N-type, вместе с которым не были использованы адаптеры-переходники. Тем не менее этот тонкий (3.5мм по оболочке) советский кабель не слишком приспособлен для работы на СВЧ. Соответственно потери: -6.4 dBm (1.54 GHz).
[attachment=6255]P1012075.JPG[/attachment]

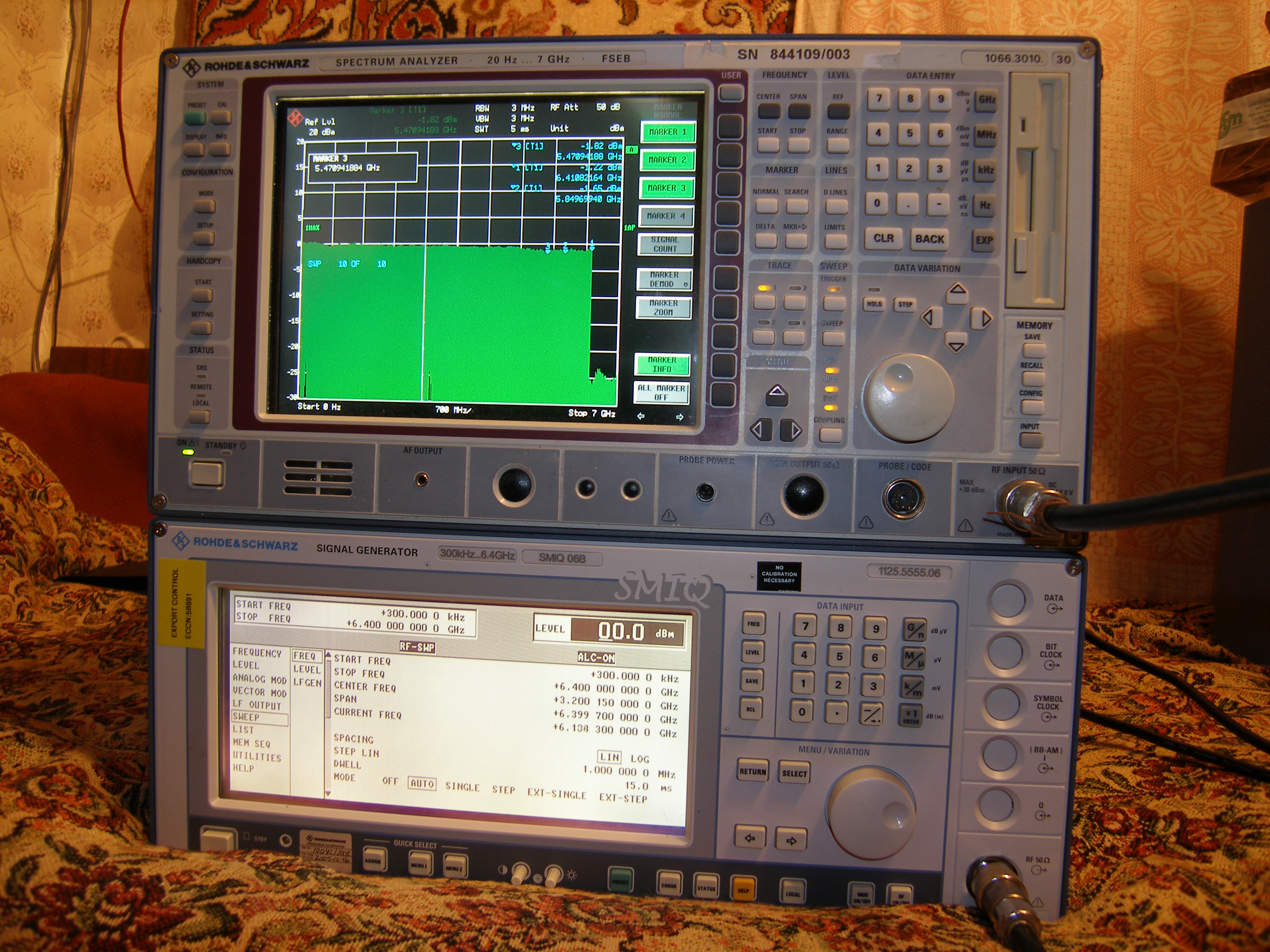

Это была попытка использования весьма качественного полужесткого кабеля 95 см. Tektronix (похож на RG402), но с BNC-разъемами  (которым на СВЧ не место) и соответствующими адаптерами (китайскими). Как результат: -9.16 dBm (6.17 GHz).
[attachment=6256]P1012076.JPG[/attachment]

[свернуть]

[Converter]

Это не фрезировщики - это художники

Ещё пару сравнений GC747A c Agilent E7495A.

Снова с разным RBW и Span сравнение проводите. Ведь не сложно привести эти режимы к общему знаменателю.

Сам СВЧ тракт

Мне показалось, там ни одного подстроечного элемента не предусмотрено.

Потроха E7495A как-то даже по-промышленнЕе выглядят.

Спойлер

[attachment=6276]P1011859.JPG[/attachment]

[свернуть]

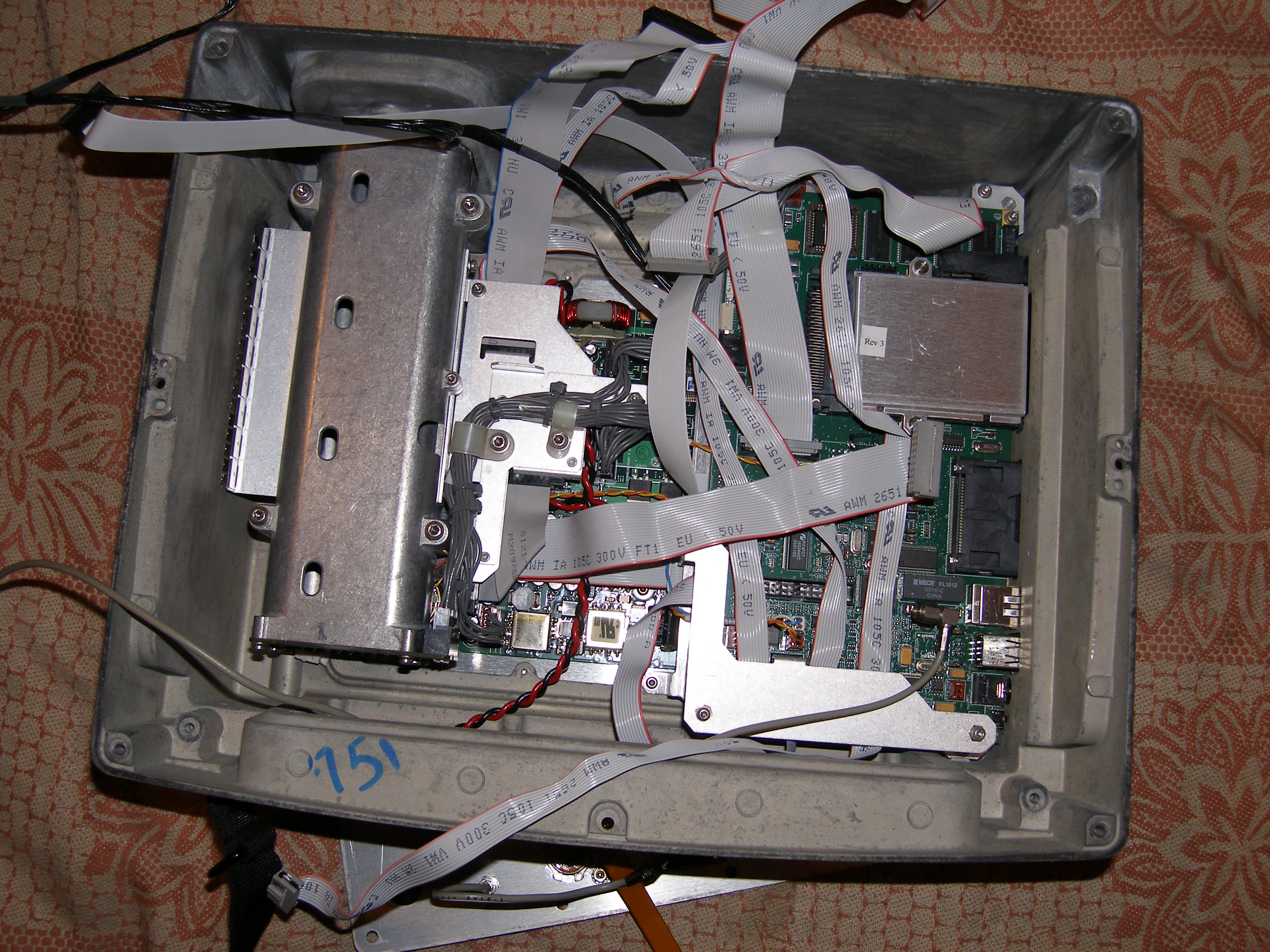

Но число шлейфов в "подвальном этаже" раздражает. Зато корпус бронебойный

Спойлер

[attachment=6277]P1011861.JPG[/attachment]

[свернуть]

АЧХ осцилла LeCroy CDA 6000 с "неправильным" BNC-кабелем

Спойлер

[attachment=6278]LeCroy1.jpg[/attachment]

[свернуть]

[Converter]

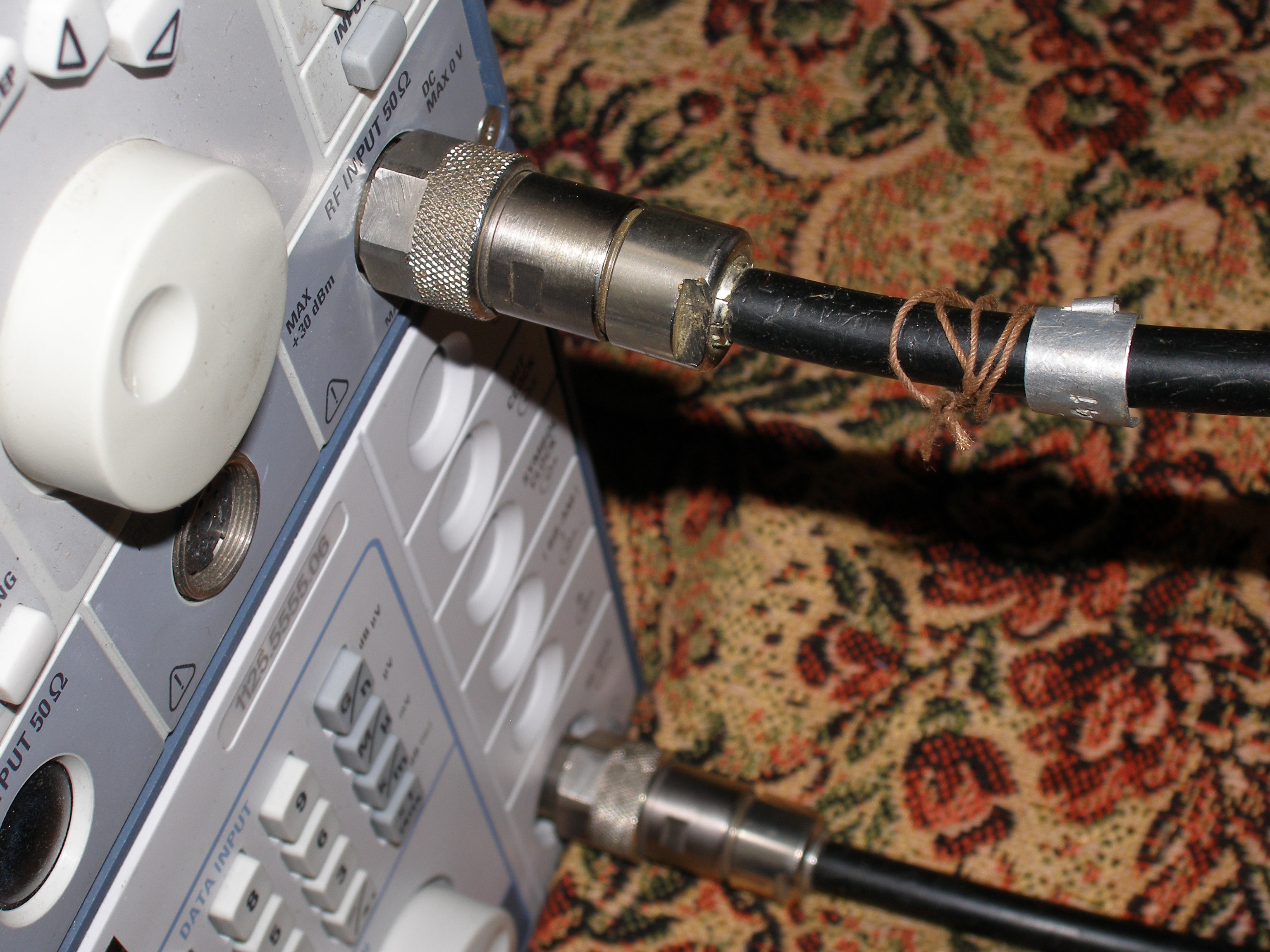

Нашел какой-то метровый советский кабель с разъемами N-type, очень толстый, примерно 9.7мм по оболочке. Сделан добротно. На нем написано РК50-4-11, но это странно, поскольку по документации РК 50-4-11 должен иметь гораздо меньше наружный диаметр - 6.8 мм, или 7.8 мм. Этот больше похож на PK 50-7-11.

С ним ослабление заметно ниже, чем у предшествующих и не превышает -1.82 dBm (5.47 GHz). Но это все еще не то, что хотелось бы видеть.

Спойлер

[attachment=6282]P1012103.JPG[/attachment]

[attachment=6283]P1012101-1.jpg[/attachment]


[attachment=6280]...085.JPG[/attachment]

[свернуть]

[Converter]

О, ну теперь все гораздо схоже на графиках. А у какого из приборов быстрей обновление графиков при этих (одинаковых) настройках?
GenComm Ватты оценивает, используя тот же входной порт? Кажется, что уровень сигнала одной гармоники, выделенный в режиме анализатора спектра должен быть ниже, чем в режиме ваттметра, поскольку в последнем случае суммируется энергия в широкой полосе.

[Converter]

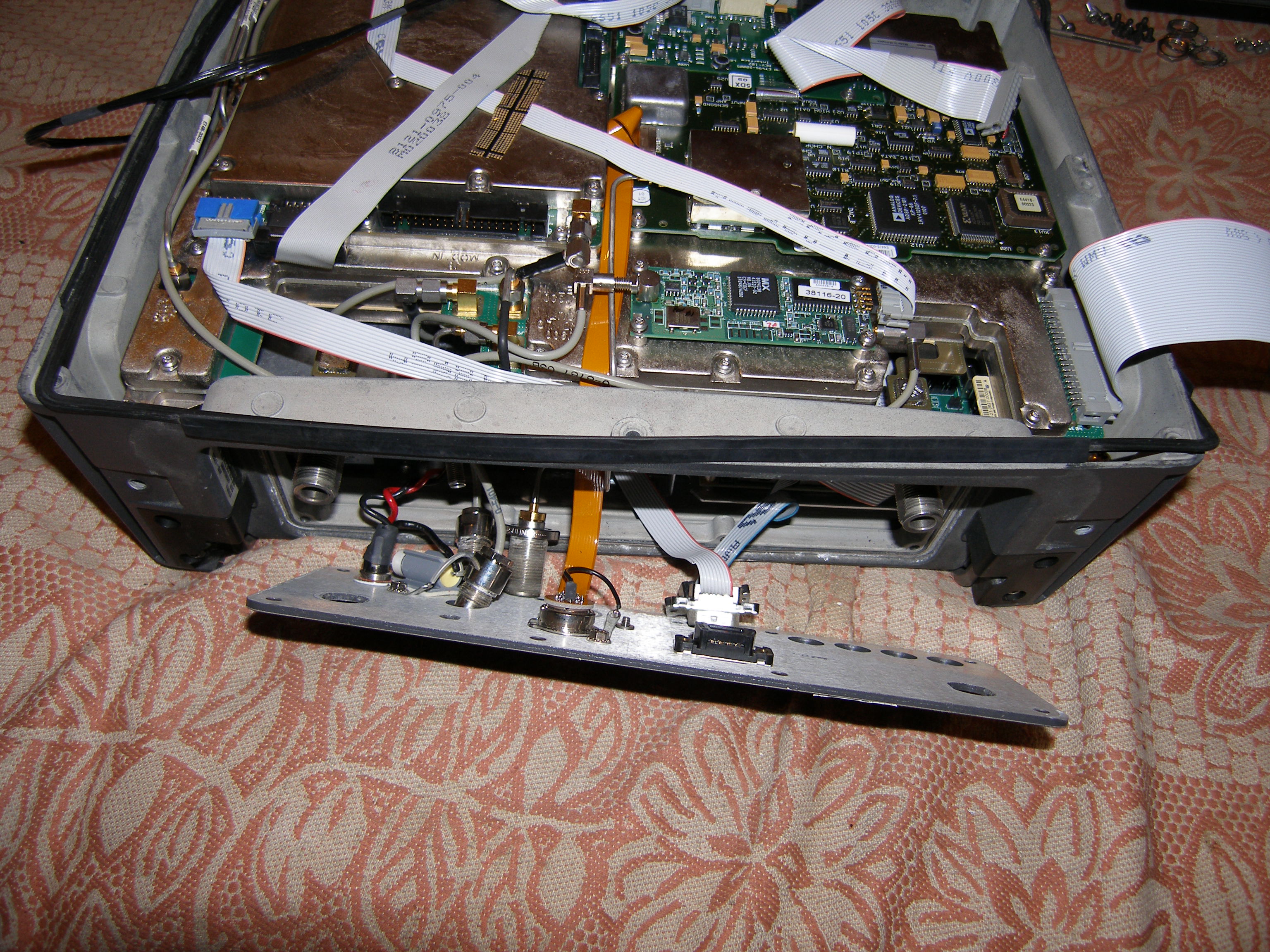

Александр, разбирал, только чтобы заменить материнскую плату и это было пару месяцев назад. Фото делал только чтобы не перепутать шлейфы. Впрочем, все они здесь:
https://drive.google.com/file/d/1Y8xsODKcWyDIWJCAvUifNsRsQfx7pB8k/view?usp=sharing
 Задача найти опорный генератор не стояла, а потому и не присматривался. Но, полагаю, он должен быть на верхней плате, поскольку на нижних признаков его не наблюдаю. Я думаю, можно осциллом поискать 10 МГц.

[Converter]

Посмотрел на ваши фотки, тоже ничего похожего на опорник не нашёл.
Меня тут на днях заклинило... Искал у Е7495А-го входные аттенюаторы. Хотел сигнал ослабить по входу из меню.
Так, что GenComm более профессиональный прибор выходит.
Сверху маленькая платка это GPS приёмник и большая открытая плата это плата измерителя мощности.
Дома просто ТОРКС-а подходящего не было, чтобы четыре мощных болта открутить, поэтому дальше не полез.
Нужно ещё электролиты заменить в блоке питания. Думаю, что они на 90% высохли.
Иногда экран мерцает довольно не приятно.

По идее, электронный аттенюатор там присутствует. В меню же есть ручная установка вх. уровня + автомат.
Судя по структурной схеме опорный генератор должен быть на плате A3A3 "Source board".

Дисплей нерегулярно мерцает и у меня тоже, причем абсолютно во всех экземплярах Е7495А в одинаковой мере. Это всегда прекращается, если изменить яркость. Это выглядит довольно странно. Боюсь, что проблема не в электролитах, а в перерегулировании на некоторых режимах в схеме управления яркостью, т.е. врожденный недостаток. Но, если замените электролиты, то пожалуйста, дайте мне знать о результате.

[Converter]

До вас я разговаривал с ещё одним владельцем Е7495А, у него экран не мерцает, ни при каких обстоятельствах.
Поэтому и возникло предположение о замене конденсаторов, вплоть до танталовых. Я думал это только у меня такой дефект с мерцанием.

А как изменить входной уровень вручную?

Саш, я сейчас не возле прибора, но хорошо помню, там есть один из пунктов в меню справа экрана и подпунктов, где я выбирал входной уровень. По умолчанию там включен режим автоматический, и из-за этого уровень фона периодически "скакал" при исследовании некоторых сигналов с антенны.


Мне кажется, это оно.

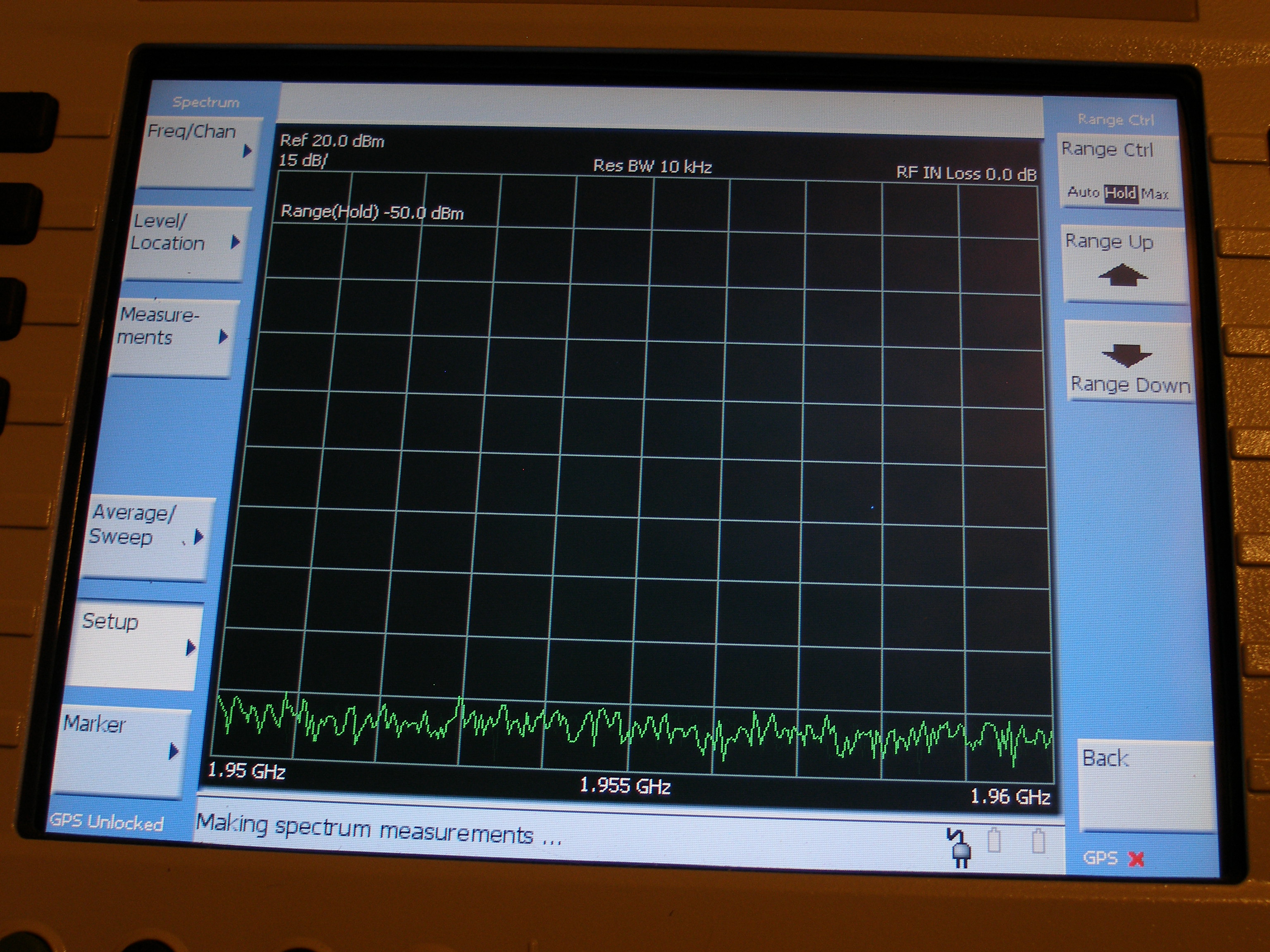

Setup - Range Ctr - Hold - Range Up/Down: -50; -20; 0; 10; 20; 25 [dBm]

Спойлер

[attachment=6295]P1012105.JPG[/attachment]

[свернуть]

[Converter]

Александр, что насчет моего вопроса о сравнении скорости обновления графика (на последнем примере)? Вы так и не ответили. Меня интересует сравнение производительности этих приборов на максимально сходных режимах.

[Converter]

Что-то не заметил где Agilent E7495A показывает скорость обновления.

А он и не показывает. Просто если включить одновременно оба, то это легко сравнить невооруженным глазом. В осциллографах, конечно, это можно делать гораздо объективней - просто измерять частоту с выхода перезапуска триггера.

[Converter]

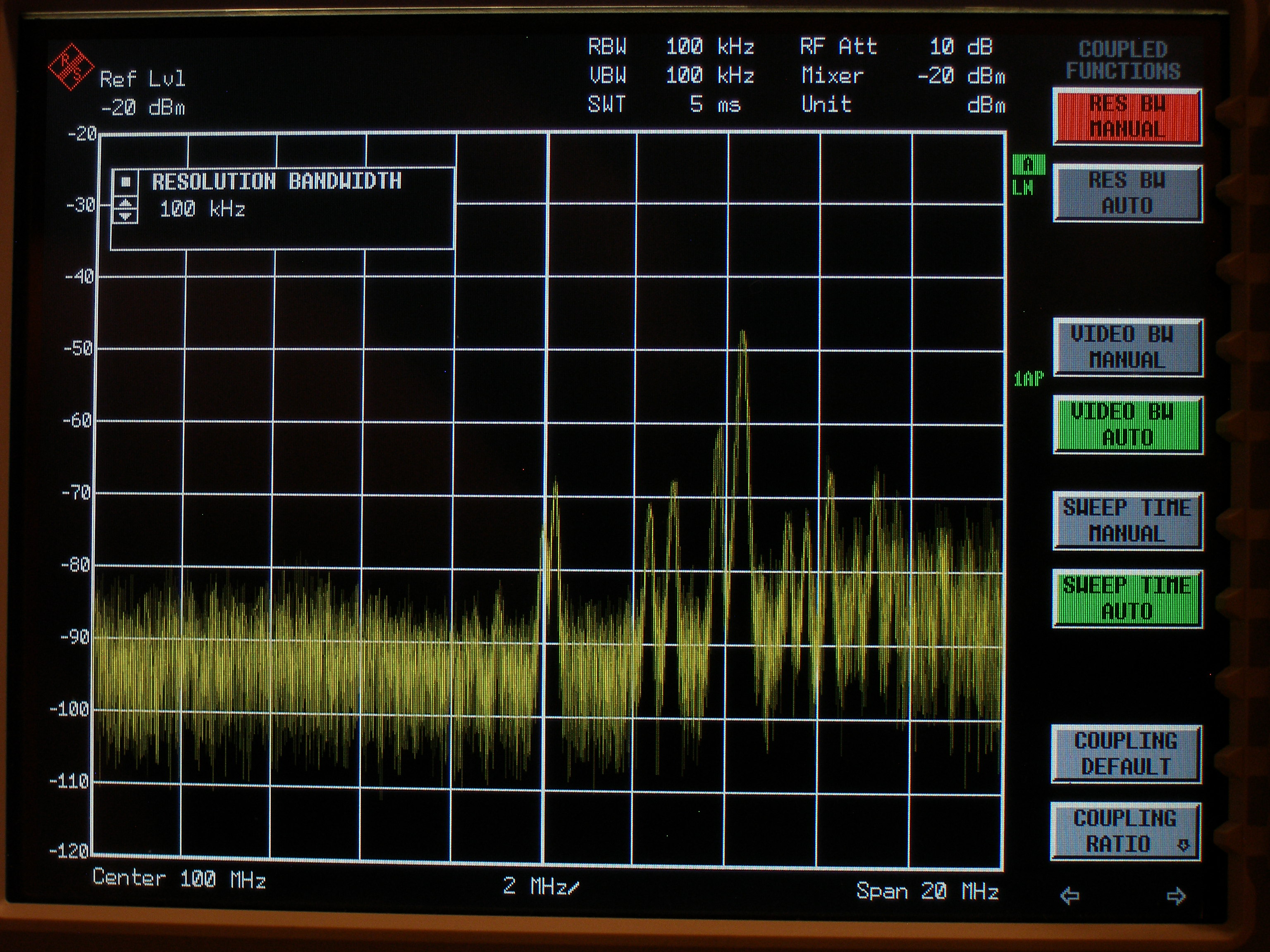

Попробовал ваши настройки на Rohde & Schwarz FSIQ3 (сигнал с куска провода). Показывает 5 ms. На вид - график скачет с сумасшедшей скоростью (на самом деле видео с камеры не поспевает передать всю динамику - субъективно показывает в пару раз медленней). Видео загрузил:
https://youtu.be/RxB7eVfywR4

Спойлер

[attachment=6303]P1012123.JPG[/attachment]

[свернуть]

[Converter]

Вот только не пойму. Что-то с Аджилентами не так: все графики, как будто уже с усреднением, или сглаживанием. При тех же настройках VBW у R&S шумы отображаются как бы с большим размахом и детализацией. Или вы, действительно включили в детекторе усреднение?

Спойлер

[свернуть]

[Converter]

Динамический диапазон у Agilent E4402B не очень высок и при таком уровне сигнала он просто "ослеп" к помехам.
У приборов с TG он -70 дБ где-то. Без TG -110 дБ вроде.
Детектор выставлен пиковый.

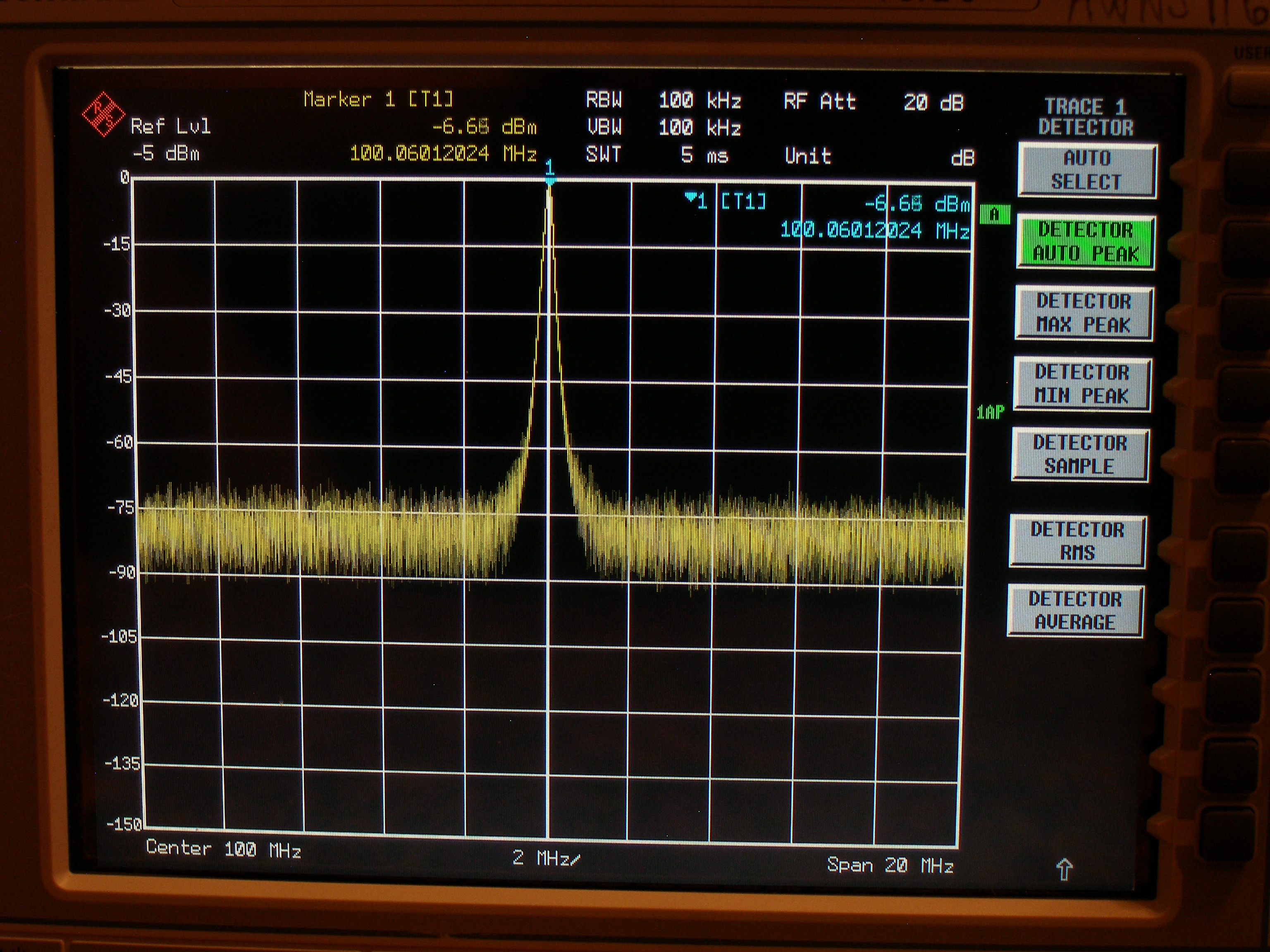

ОК, исправляюсь. На фото - максимально точное воспроизведение ваших режимов: REF -5dBm, Level range -150dBm, 15dBm/div, RBW/VBW 100kHz, center 100MHz, span 20MHz.

Спойлер

[attachment=6306]P1012137.JPG[/attachment]

[свернуть]

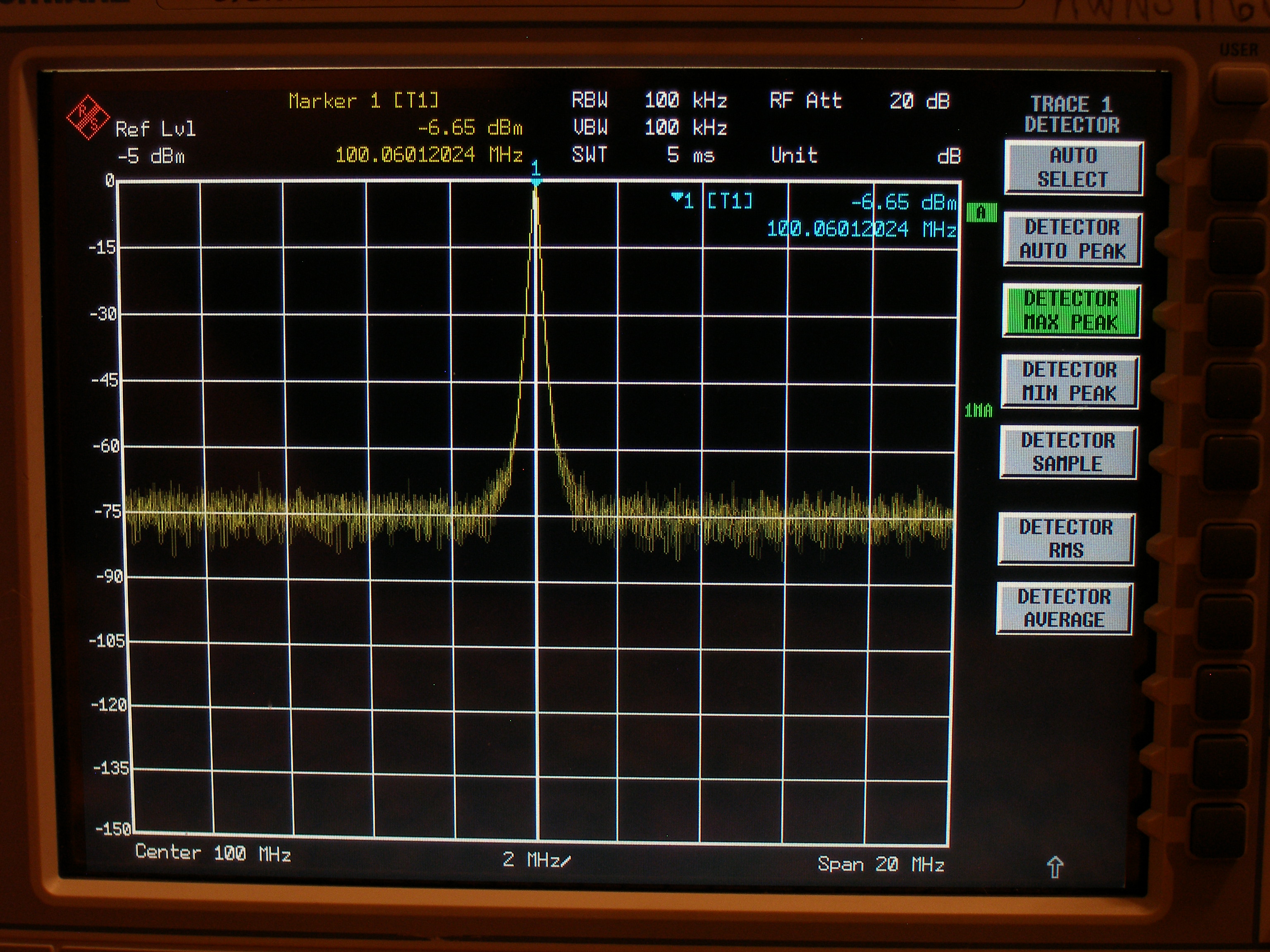

Кстати в режиме "DETECTOR MAX PEAK" изображение чуть более похоже на ваше. А по дефолту стоит "DETECTOR AUTO PEAK" (на фото, что выше)

Спойлер

[attachment=6307]P1012133.JPG[/attachment]

[свернуть]

Правда мне пока не совсем ясно, в чем состоит различие межу MAX PEAK и AUTO PEAK.

[Converter]

На новом приборе есть кнопка HOLD, вот с помощью её получилось поймать сигнал.

Этой кнопкой "HOLD" просто ставится на паузу, и нужно вручную момент ловить? Или она действует автоматически, например, по указанному порогу? В E7495A подобных кнопок не находили?

На E7495A к сожалению такой кнопки нет. можно одновременно нажимать кнопку сигналки и маркер ту пик. Пробовал-ловит.

Нужно одновременно нажимать кнопки, и на сигнализации и на приборе (hold).

На приборах есть вход Trigger, может с помощью него что-то получится автоматическое?

Похоже, в E7495 все же есть функция hold пиковых значений в меню детектора. Не пробовал, но думаю, что это решает проблему.
