Полезное ПО

[Vasilius]

Выкладываем полезные программы для работы, такие как "чертилки", симуляторы, калькуляторы и т.д.
Если объем программы большой то закачиваем ее на файлообменник, а ссылку кидаем сюда. Файлообменник желательно бесплатный и без ограничения скорости, например на ЯндексДиск. Как вариант давать ссылку на торрент, тот же Rutracker.
И желательно краткое описание.

[Vasilius]

CadSoft Eagle 7.5.0 Professional Windows x86/x64
САПР - программа для сквозного проектирования печатных плат, в том числе многослойных (до 16 слоев). Имеется большая библиотека элементов. В этой версии для Windows так же доступна версия x64.

sPlan 7.0.0.9
sPlan – простой и удобный инструмент для черчения электронных и электрических схем. sPlan создает качественные файлы для печати, которые могут быть предварительно просмотрены, имеется изменение масштаба и расположения схемы на листе. Хорошо организованные и богатые библиотеки содержат множество элементов, которые легко редактировать.

Это программы, которыми я пользуюсь. Первая естественно полноценная САПР - от создания схемы до макета печатной платы. Вторая очень простая чертилка для электрических схем и не только, использую, когда не надо создавать печатную плату.

В атаче файл русской локализации к Eagle, оригинальный файл переведен коряво. Скачайте файл и измените расширение на rar (из за ограничений форума на расширения). Извлеките файл eagle_ru.qm и замените им оригинальный файл в папке с установленной программой.

[Vasilius]

Программы расчета трансформаторов и дросселей
Выкладываю ссылку где можно скачать программы для расчета дросселей и трансформаторов от Владимир Денисенко (Starichok). Такие как ExcellentIT, Lite-CalcIT, Forward, Booster, Flyback. Сейчас они объединены в одной оболочке. Ссылку даю потому, что они иногда обновляются и там можно найти ответы на некоторые вопросы, или задать вопрос автору.

[Vasilius]

Программой sPlan в основном пользуются как чертилкой принципиальных схем, да и заточили ее под больше под это. Несколько примеров рисования в программе sPlan кроме схем.

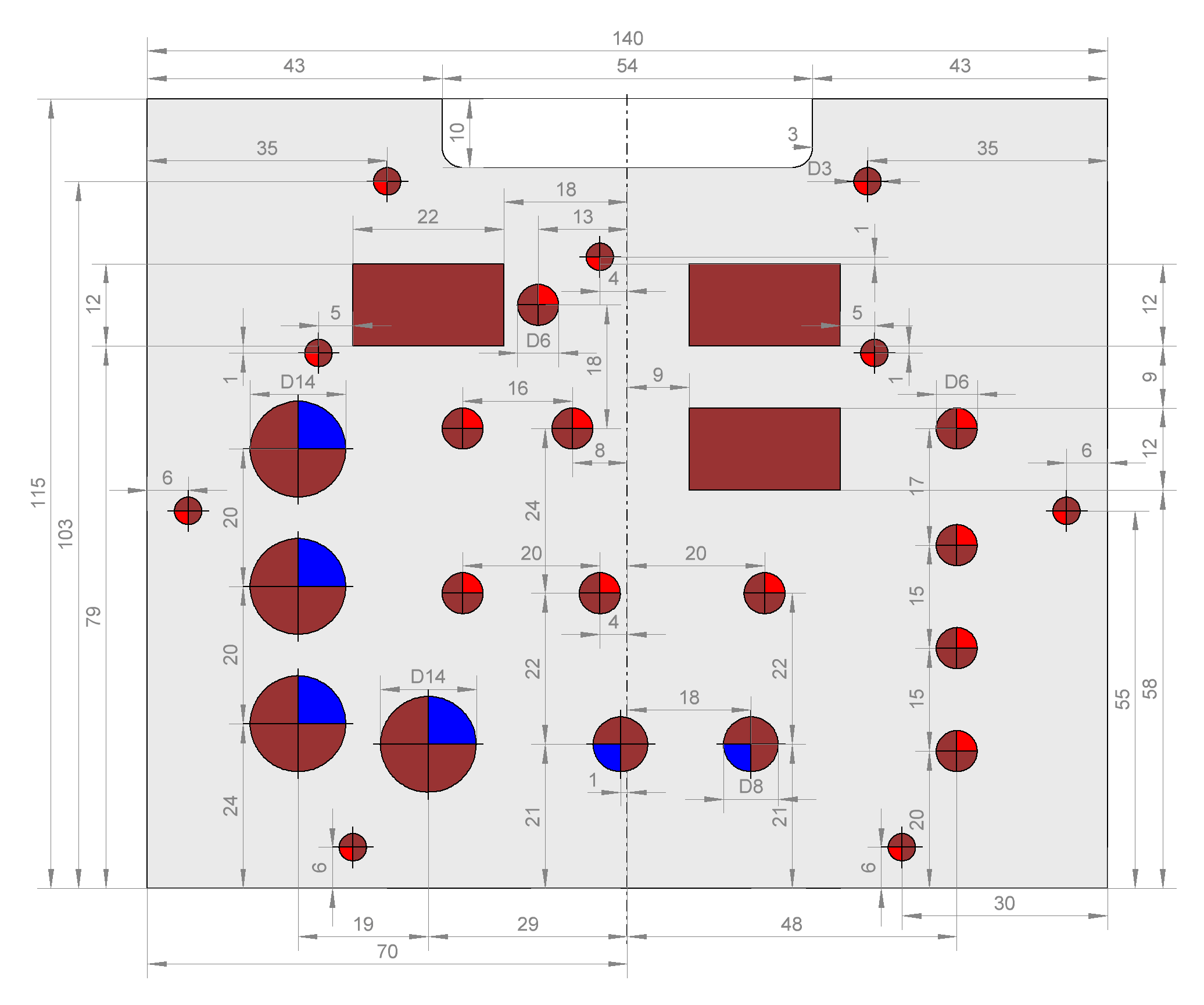

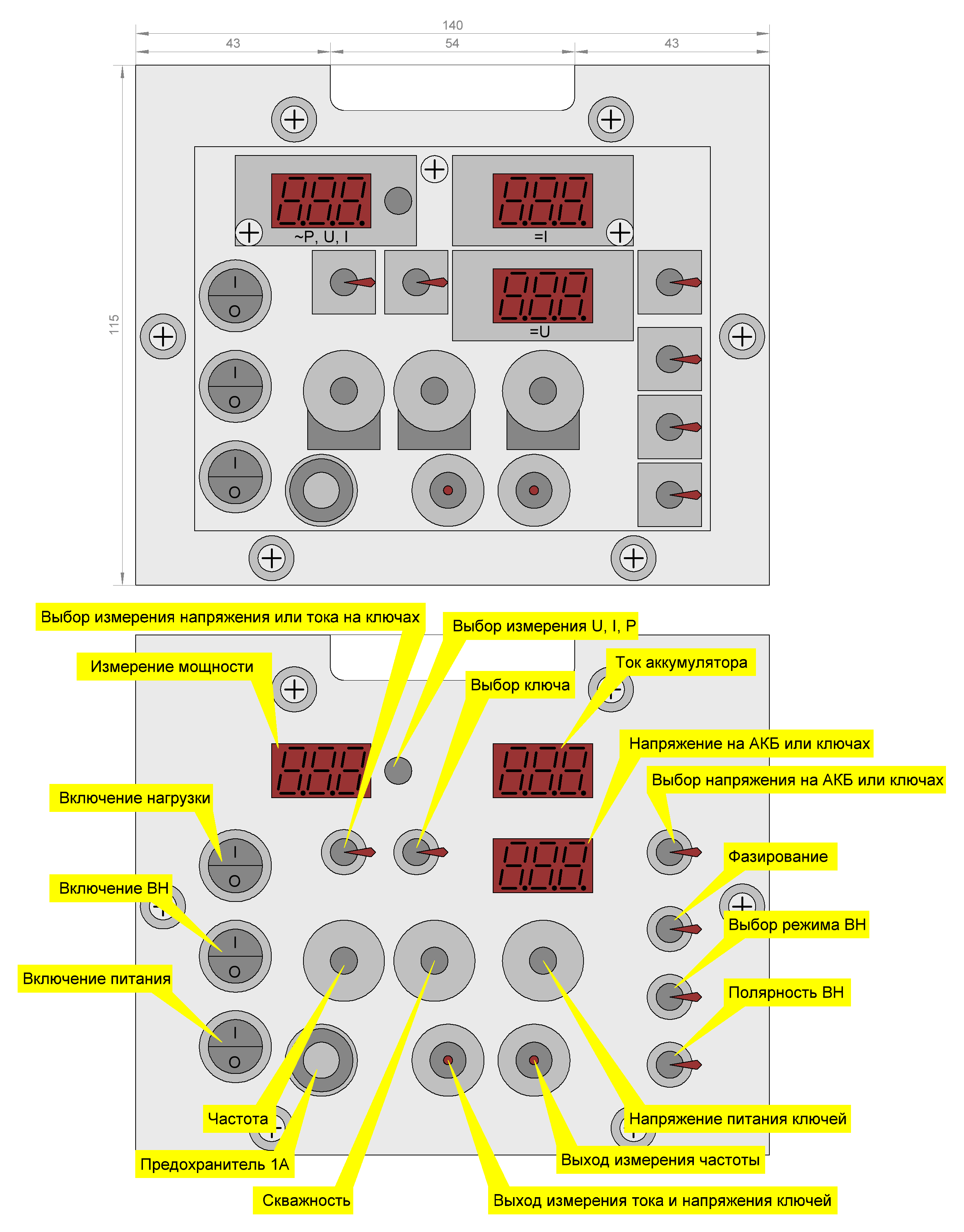

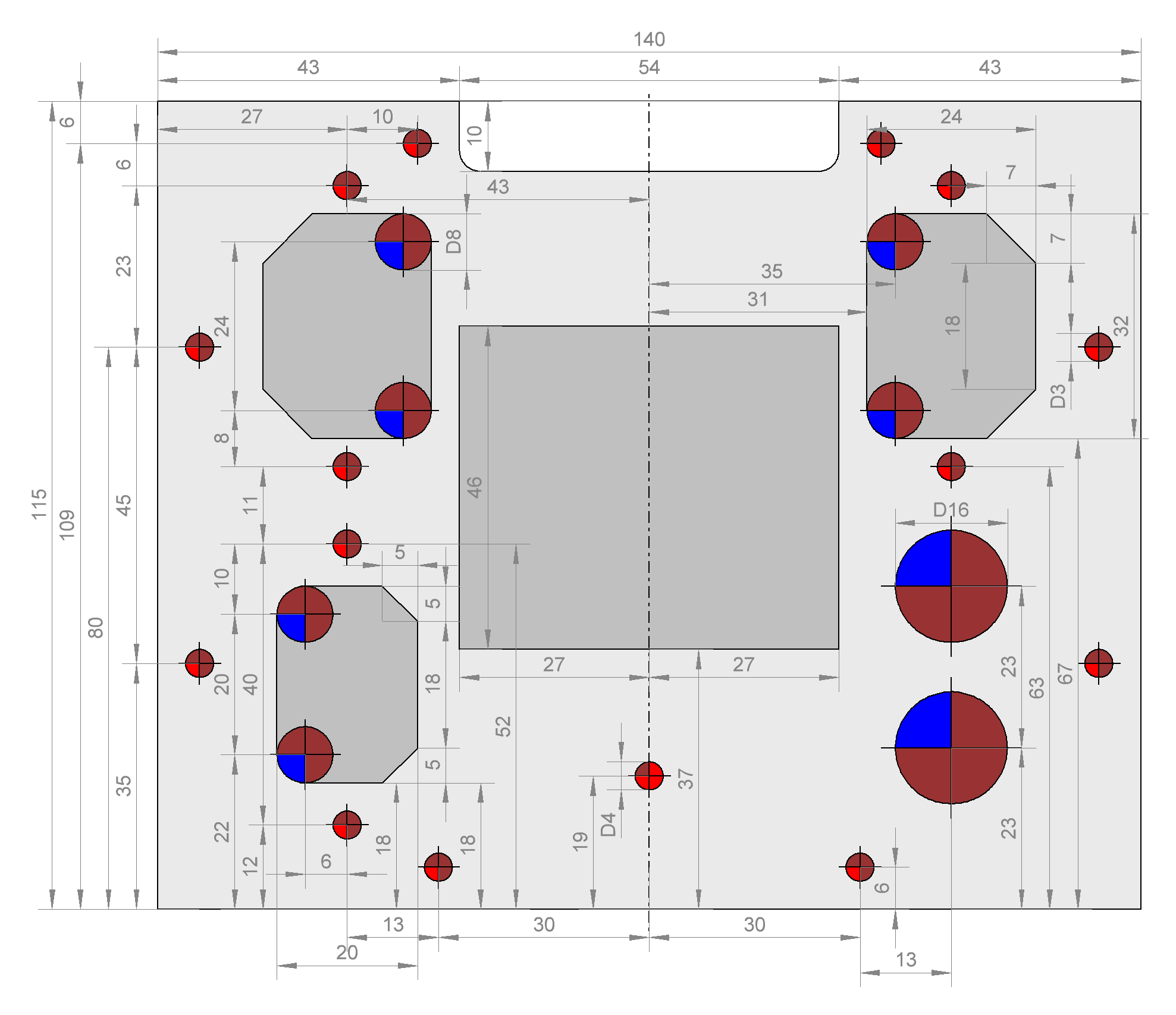

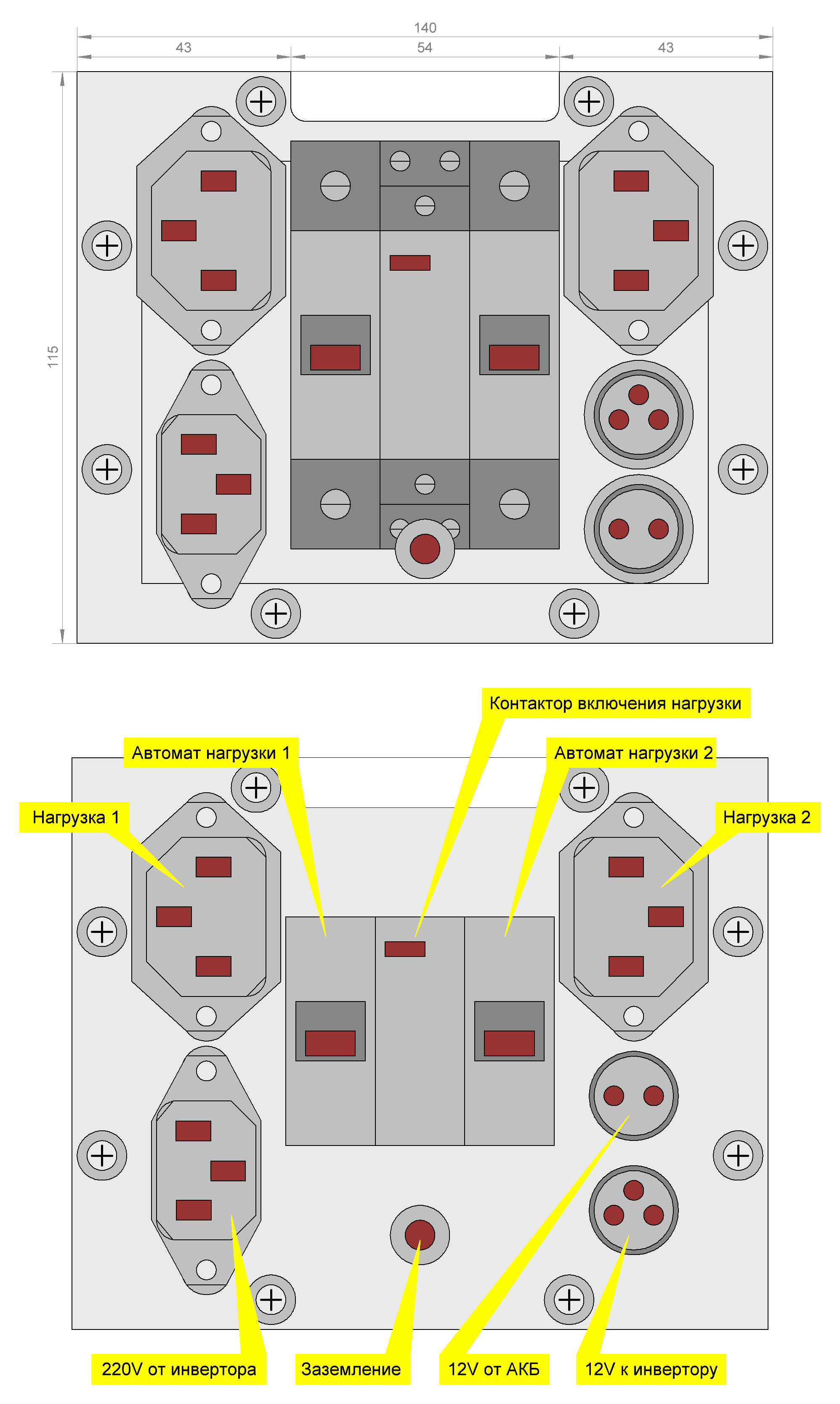

Создавал лицевые панели для своего устройства. Расставлял различные органы управления и компоновал их, чтобы влезло и было удобно. Затем делал разметочный чертеж:

Спойлер

[attachment=89]Панель_1.GIF[/attachment]

[свернуть]

Спойлер

[attachment=90]Панель_2.GIF[/attachment]

[свернуть]

Спойлер

[attachment=91]Панель_3.GIF[/attachment]

[свернуть]

Спойлер

[attachment=92]Панель_4.GIF[/attachment]

[свернуть]

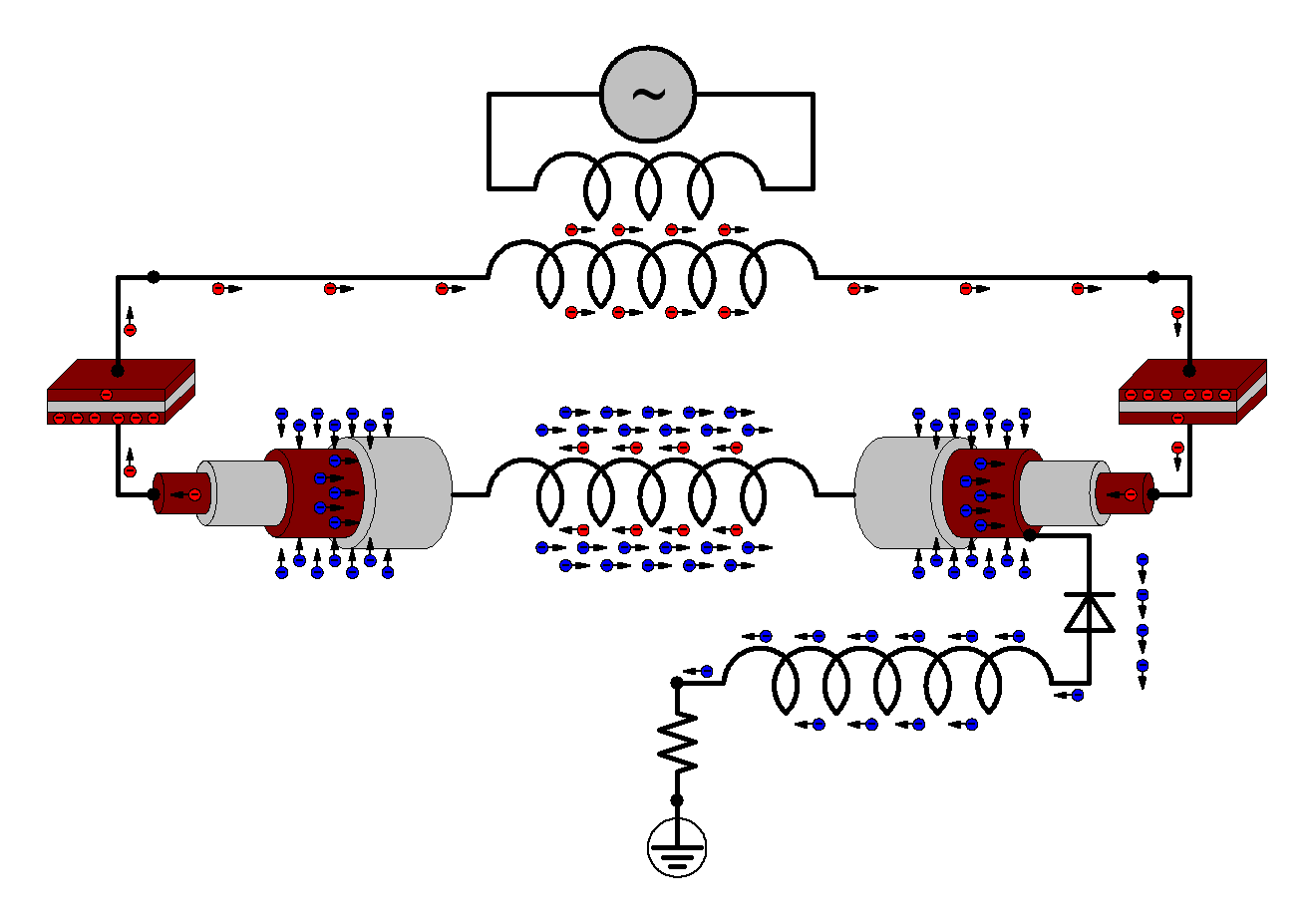

И еще один пример псевдо 3D:

Спойлер

[attachment=93]AA_1.GIF[/attachment]

[свернуть]

[Vasilius]

Я иногда пользуюсь Proteus, для тестирования небольших схем, предварительного подбора элементов, логических модулей. На нем можно предварительно обкатать прошивки для микроконтроллеров.

[Vasilius]

Обновил раздачу на трекере, добавил новую версию программы CadSoft Eagle 7.6.0 Professional Windows x86/x64

[with]

Мощнейшее орудие в арсенале современного разработчика - это симуляторы типа SPICE. Все мультисимы .. протеусы и прочие - детские игрушки по сравнению с  симуляторами использующими алгоритмы spice. Два наиболее раскрученных spice симулятора: MicroCap  и  LTspice.
Умею работать в обоих .. но свое предпочтение отдал второму, ИМХО - более дружелюбный интерфейс.
В LTspice можно смоделировать в пределах электротехнки ВСЕ! и даже чуть больше - например системы с распределенными параметрами ( волноводы ) .. и даже элементы с S-параметрами!
Попробуйте немного поработать в LTspice и вы более никогда не захотите запускать тот же мультисим или EWB.

Сам давно уже ничего не макетирую в слепую. Любую идею - схему оттачиваю в симуляторе, и только после засучиваю рукава. Благодаря такому подходу, что бы я не проектировал -  запускается сразу.
Вот пример моделирования аттенюатора для осциллографа на 20дб с входным 500 Ом

[attachment=311]sim1.jpg[/attachment]

Зеленый луч - сигнал на входе аттенюатора
Красный луч - на входе "осциллографа"

Аттенюатор моделируется в купе с кабелем длинной 1м - RG58, соответственно на осциллограмме можно наблюдать задержку на прохождение импульса через кабель. Схема аттенюатора там же.

После моделирования аттенюатор был собрал и проверен - результат:

[attachment=312]IMG_20160705_124734.jpg[/attachment]

На входе аттенюатора:

[attachment=313]IMG_20160705_013321.jpg[/attachment]


На входе осциллографа:

[attachment=314]IMG_20160705_124402.jpg[/attachment]


Результатом доволен.

В качестве емкости в 0.7п участвует паразитная емкость монтажа.

Детальное описание первых шагов в LTspice давал тут:
http://www.freenergy.com.ua/topic/204-ltspice-iv/

При желании можно повторить и на этом форуме.

Примерно так.

[mgv]

Вот попалось при просмотре интернета, правда на английском
https://easyeda.com/ru
Тут можно нарисовать схему, запустить ее в симуляторе, спроектировать печатную плату и если нужно заказать ее изготовление.

[with]

Возникла необходимость по работе спроектировать четырехслойную печатную плату - блок питания для вебсервера.
Платы рисую в игле - EagleCad -6.4. По умолчанию в проге доступно только два сигнальных слоя:


[attachment=641]eagle_layers-2.png[/attachment]


Слои под номерами от 2 до 15 закрыты.
Открыть их можно следующим образом:  в DRC в поле Layers необходимо заменить (1*16) на (1+2*15+16)


[attachment=642]eagle_layers_2.jpg[/attachment]

и вуаля:


[attachment=643]eagle_layers_3.jpg[/attachment]


Кстати спасибо Василиусу за рабочий кряк этой версии программы

[with]

Торчу в ней тоже с 5 версии, пробовал 7.5 - но исполнение там иконок и самих опций какое то доморощенное, по этому остался на 6.4 - промежуточной, в общем все устраивает. Переходить на другую версию не готов, на сколько я знаю - проекты не совместимы между версиями, а проектов у меня вагон и тележка...
На неделе дали новую разрабу ... вот пришлось разбираться как на тут делаются многослойные платы, ранее больше двух слоев не использовал, собсно потому и отписался.

[Dynatron]

здаров!! все проекты совместимы, все версии от 4.11 и выше открывают и старые и более новые проекты даже без наличия библиотек))
В новых версиях- импорт из пикада и других программ есть,как работает- не проверял..
Шикарный кам процессор для создания герберов... вобщем прога канхвэтка))
А иконки то фигня- за день привык))
Кстати сам не знал, что в опциях галкой на старый стиль переключить можно..
Единственное что плохо в игле- нельзя негативно рисунок перевыернуть- пользуюсь только опциями принтера

[Vasilius]

Закачал на трекер программу GerbView для просмотра файлов в формате GERBER. Проверялась на Windows 7 x64. Таблетка для лечения в комплекте.

https://rutracker.org/forum/viewtopic.php?t=5288282

[Vasilius]

Случайно нашел бесплатную программу для 3D-визуализации печатной платы ZofzPCB: FREE 3D Gerber Viewer. Для бесплатной программы она очень даже хороша, рекомендую посмотреть демо-ролик:
https://www.youtube.com/embed/kA22chYE71A

[Vasilius]

Сегодня при поиске новой версии CAD EAGLE обнаружил, что есть уже 8 версия. Небольшим "сюрпризом" была новость о том, что теперь правами на эту программу обладает Autodesk, теперь ее можно скачать с их официального сайта. Появились новые плюшки в программе. Теперь буду ждать когда выйдет взломанная версия программы.

[Extint Spin]

Сандр, а не в курсе, волновые процессы какой-нить симулятор просчитывает?
Бред, конечно! А вдруг?

А ЛТСпайс4 совершенно безплатен. Куча библиотек в инете
