Вечный фонарик.

Автор ТолЛян, Июнь 19, 2016, 15:40

« назад - далее »

ТолЛян

Решил перенести сюда работу inau, по скоку стоит отдать ему дань уважения за его труды.
https://youtu.be/B6koJeI5yiM

[attachment=159]3.JPG[/attachment]

ТолЛян

Ну и мой экс
https://youtu.be/UaVcDmK16_g
[attachment=161]дросель.jpg[/attachment]

ТолЛян

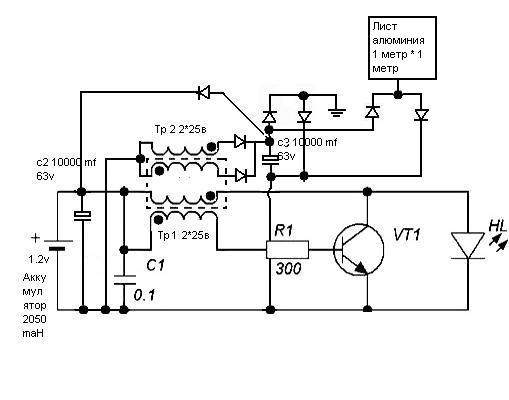

[attachment=229]преобр1.2.jpg[/attachment]
Но это ещё не окончательный вариант схемы,, но всё-же более мощнее предыдущих эксов. Та схемка что по меньше, эт для чистоты экса, именно так должна быть подключена земля и никак иначе.

dozor

Добавлю свои разработки...

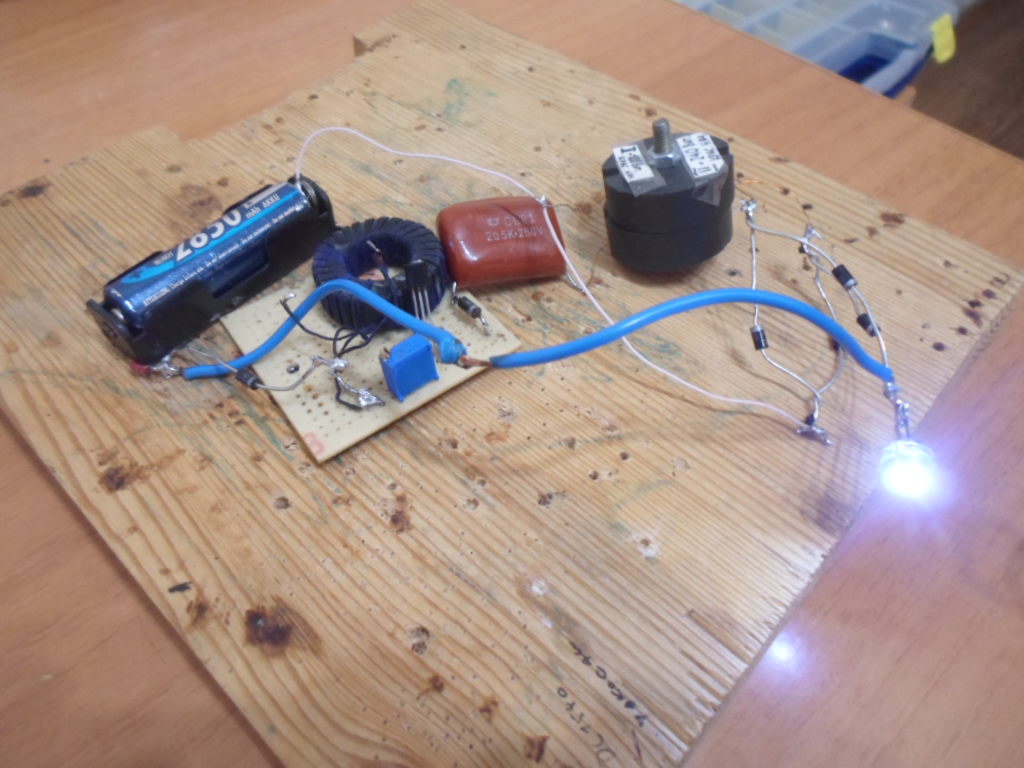

[attachment=262]SAM_3559.JPG[/attachment]

[attachment=263]SAM_3560.JPG[/attachment]

doktorsvet

зачем столько гемора если оно и на одном феррите будет столько же жрать и светить

dozor

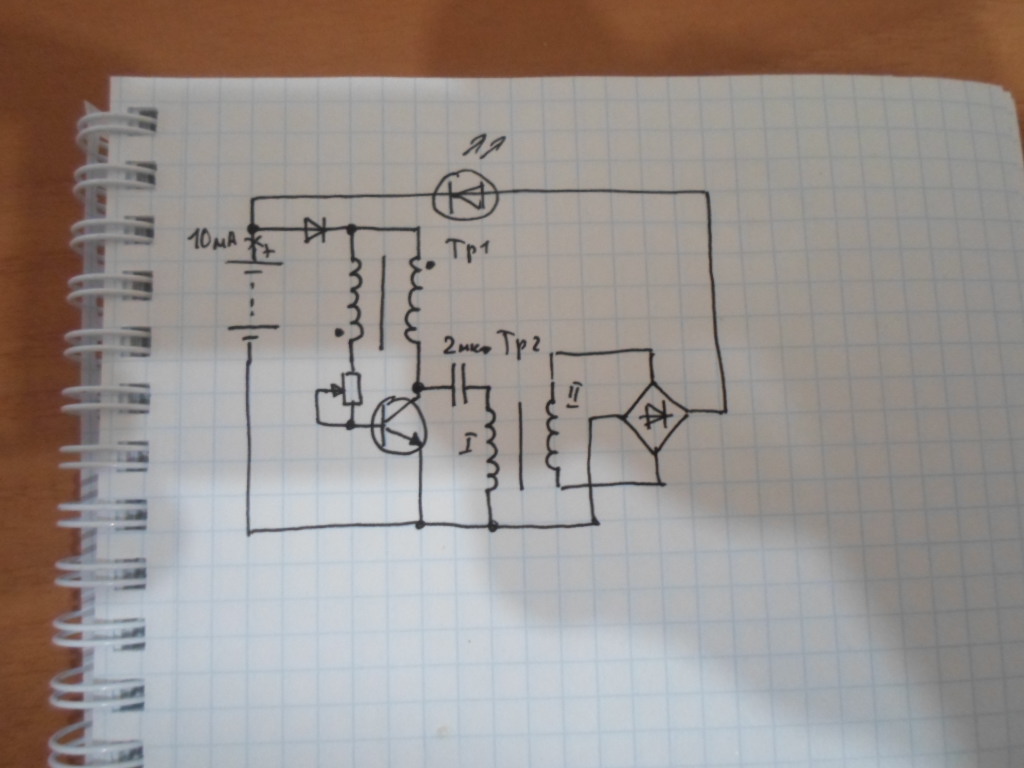

Дам немного пояснений по схеме.
- Генератор-качер собран на транзисторе и Тр1
- Резонансный узел собран на конденсаторе, первичная обмотка Тр2.
- Узел рекуперации собран на вторичной обмотке Тр2, диодный мост на диодах шотки , светодиод.

Вывод: Схема рабочая, ток потребления 10мА. Батарейка немного просаживается, о полноценной рекуперации говорить пока рано. Тестирую... О результатах позже отпишусь.

wertura

Дозор а если тр1 и тр2 намотать на одном сердечнике? и на выходе моста кондер.

ТолЛян

Цитата: werturaДозор а если тр1 и тр2 намотать на одном сердечнике? и на выходе моста кондер.
Именно так на первоначальной схеме и было сделано у  inau.. Но всё ПОРТИТ ёмкостная связь, есть незначительные потери. Наша задача - ликвидировать потери (даже маленькие).
Смотри схемы с первого поста, у inau на одном сердечнике ,, я обратку отвязал. У Паньтюхова тож самое. Если вгонять контур т2 в резонанс в т1 происходит бесмысленная нагрузка. Если поставить просто дроссель то нагрузки нет и плюс ЕДиНИЦА на выходе.
---------
Тут ещё разбиратся надо, резонанс резонансу рознь и понятие это многозначное. Пантюхов чёт там про десятикратное говорил. Если надо десятикратно от частоты уходить, то это опять дроссель получается.

dozor

wertura пишит:
Дозор а если тр1 и тр2 намотать на одном сердечнике? и на выходе моста кондер.

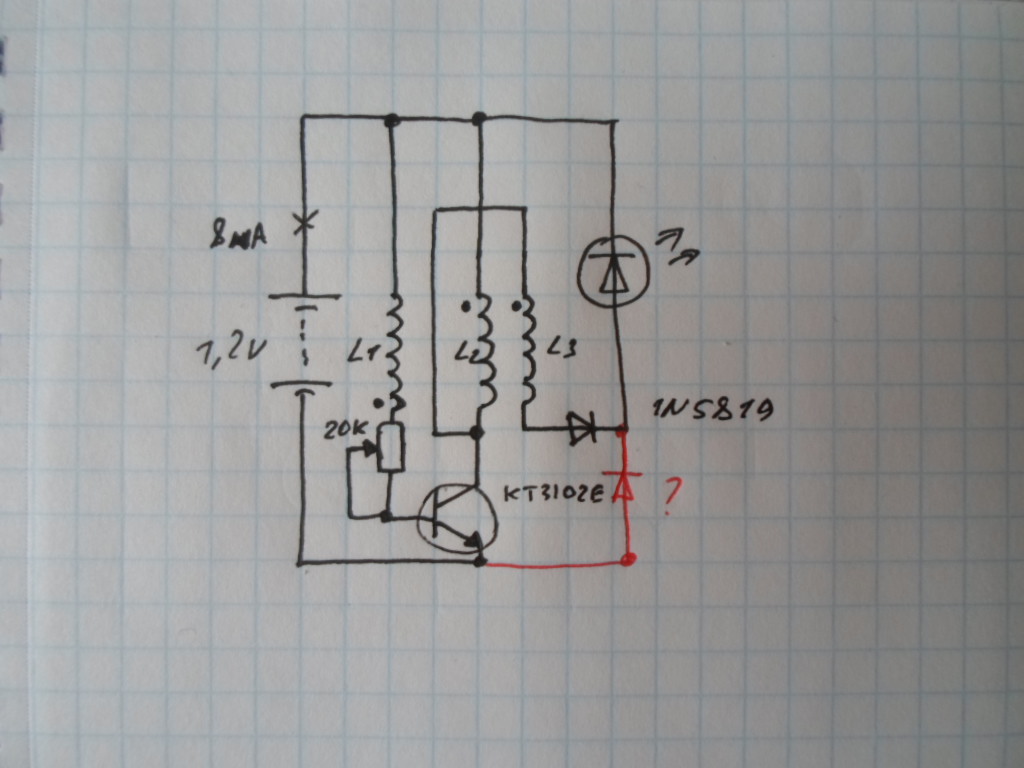

Я переделал схему, резонансный трансформатор так же вносит дополнительное потребление схемы. Теперь все намотал на одном сердечнике (ферритовое кольцо К28Х16Х9 номотка в три провода 29вит. диаметром 0,23мм)Результаты оказались гораздо лучше, ток потребления схемы снизился до 8мА, а яркость светодиода стала лучше. В принципе результаты меня порадовали. При минимальном токе потребления яркость светодиода улучшилась, горит как при 25мА.

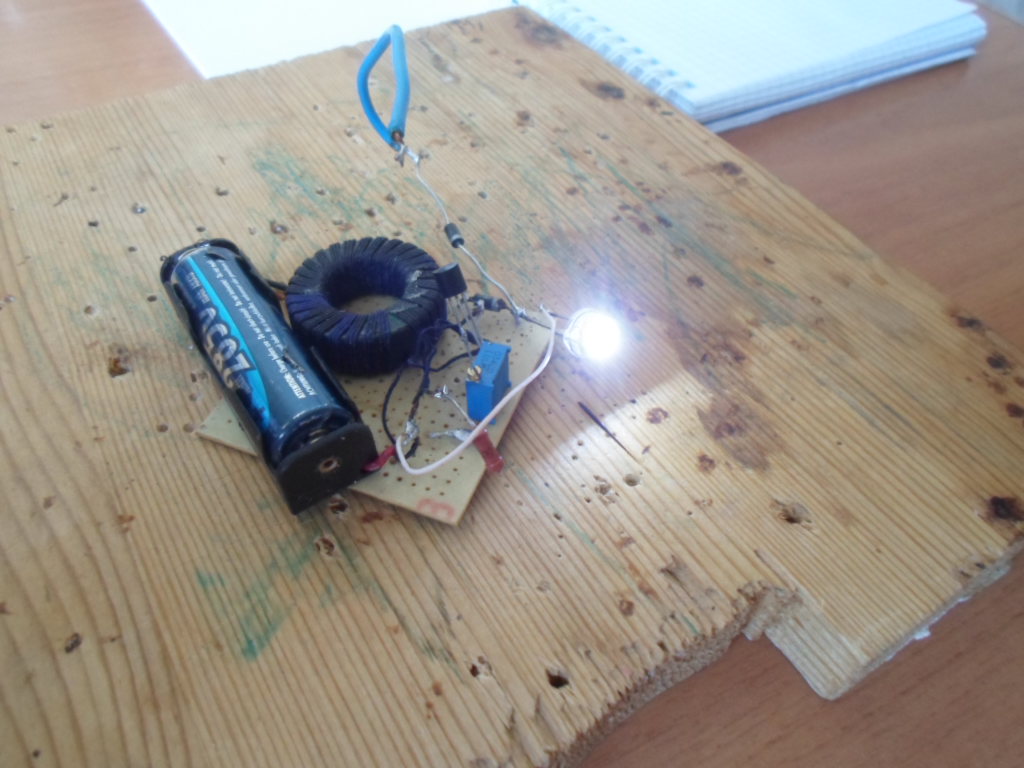

[attachment=287]SAM_3561.JPG[/attachment]

[attachment=288]SAM_3562.JPG[/attachment]

dozor

DELAMORTO
Вот скажи мне, Вы лично получили самозапитку при подключении нагрузки к Вашим схемам? Наверное что нет! Задача состоит не вечном фонарике, а в источнике первоначальной энергии от которого можно было бы запитывать все остальное. Это не СЕ в чистом виде -это автономный источник бесперебойного питания, который может работать очень длительное время (1, 2, 3 и более лет)

dozor

DELAMORTO
Ну то что Вы делаете -это уже хорошо! Если Вы помните на старом страннике была тема вечная батарейка и был там один участник под ником Ревком, Так вот он сделал почти вечную батарейку которая у него работает уже четвертый год -один лишь минус эту батарейку надо периодически сбрызгивать водой и эксплуатировать при комнатной температуре. Я с ним как то переписывался и он мне показывал фото такой батарейки. Вот посмотри.
[attachment=289]вболоте1(1).jpg[/attachment]

В связи с перездом, некоторые вложения отображаются с ошибками. Всё будет исправлено.

dozor

Продолжаю тестировать фонарик (см. пост #1407). Схема продолжает работать 5 сутки с 01.07.16г. ток потребления небольшой 7,8мА. Яркость светодиода не падает, горит хорошо! Это лучшие результаты что я делал раньше.

doktorsvet

Цитата: dozorЯ переделал схему, При минимальном токе потребления яркость светодиода улучшилась, горит как при 25мА.
[attachment=287]SAM_3561.JPG[/attachment]

дозор - а как же вы замеряли потребление, если у вас не стоит кондер по питанию?  :lol:

dozor

doktorsvet
замеры делал осциллографом на измерительном сопротивлении R=0.24 Ом. Надеюсь так понятней изъясняюсь.

doktorsvet

ну а теперь просто для меня повесь кондер 500мкф и амперметр по входу - глянь как изменится яркость светодиода и сколько будет жрать , потом отпишись  :)
