Мотор-Генератор и разные вариации

[chiksat]

создал тему Мотор - Генератор в основном варианты без обратного влияния, Громма - Бондаренко .ИТД. только не Бедини и Ротовертеры...
у кого есть варианты, схемы, выкладывайте не стесняйтесь, ТОЛЬКО БЕЗ БРЕДА, и толизма БУДУ удалять.

[chiksat]

и так мотор- генератор Громма
https://www.youtube.com/watch?v=21W6UQp1fWw
[attachment=6480]Рис_1.jpg[/attachment] https://www.youtube.com/watch?v=Xqj_48kWGpc

Спойлер

[attachment=6481]0030-079-.jpg[/attachment]

[attachment=6482]043F23.jpg[/attachment]

[attachment=6483]Grammescher_Ring.png[/attachment]

[свернуть]

[chiksat]

Бондаренко с встречным трансформатором, предложил сделать ячейку статора двигателя без обратного влияния.
https://www.youtube.com/watch?v=2o86d5bZXP4  https://youtu.be/e3nLp3dkX2c

[chiksat]

ест ещё вот такой мотор генератор.

[attachment=6487]1494422377_2.jpg[/attachment]
http://electrik.info/main/fakty/1268-motor-generator-roberta-aleksandera.html

[Mehanikc]

На счет бондоренко, как бы в дополнение к видосу аудио файлик, не менее интересный.

[attachment=6505]transBondarenko.rar[/attachment]

[chiksat]

для коллекции

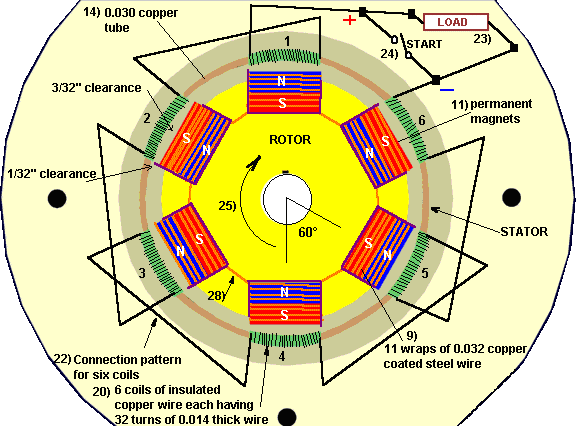

[attachment=6506]Fig8.GIF[/attachment]

[chiksat]

генератор,,, и вариант самозапита  :woohoo:  :silly: ИМХО.

[attachment=6557]генераторграмма-2.jpg[/attachment]

[attachment=6558]Рис_1-2-3.jpg[/attachment]

[chiksat]

вот статейка, как раз ребята пытали генератор Грамма, и получили результат.
https://nitkyy.ru/blog/43387920145/Motor-generator-svoimi-rukami

[attachment=7558]original.gif[/attachment]

[авангард]

Сам принцип очень даже ничего. Нужно только кпд поднять, это можно только если магнит поместить во внутрь обмотки.

[chiksat]

https://nitkyy.ru/blog/43387920145/Motor-generator-svoimi-rukami
[attachment=8823]original-2.gif[/attachment]
Ребята давайте разберём как это работает,,, то есть нагрузка не мешает, А наоборот ускоряет,  ребята результат получили но не поняли как, или специально утаили,,ИМХО...  и в рисунках есть несуразица,,, давайте разложим по полочкам, только без флуда, флуд потру...   желательно с рисунками и пояснениями  B)

вот первая на мой взгляд (ИМХО) не стыковка, что в этих рисунках по вашему НЕ так, как по вашему поля в сердечнике правельно разрисованы ...  А может и я не прав, обсудим...
[attachment=8824]60b87d5f0945225217027e5865898d4f(1).jpg[/attachment]

[Юрий м]

работать оно не будит так как полюса будут располагаться так



Спойлер

 [attachment=8825]полюс.JPG[/attachment]

[свернуть]

почему притягивается кусок железки, да потому что он рядом с магнитом образует противоположный полюс, вот я там нарисовал полюса, почему генератор грамме практически не работает, вот по этой причине, на сердечнике внутри один полюс а снаружи другой

[Rakarskiy]

Там у них столько косяков!
Куда интереснее конструкция, две фазы (катушки чередуются), эдс в фазах наводится синхронно(180⁰), но с разным знаком ЭДС

Спойлер

[attachment=8827]2019-10-25_070539.jpg[/attachment]

[свернуть]

Спойлер

 https://www.youtube.com/watch?v=mCKMcJFke_U&t=34s

[свернуть]

Схожие (но только схошие) технологии http://lipo.ece.wisc.edu/2014pubs/2014-10.pdf

[attachment=8828]2019-10-25_071152.jpg[/attachment]

[chiksat]

вот так будут выглядеть полюса на сердечнике

Спойлер

 [attachment=8826]полюс1.jpg[/attachment]

[свернуть]

Юрий правельно НО почему не будет работать, будет, вед витки к полю всё равно под наклоном находятся и ЭДС будет.
А вот максимум протива поля, у этой обмотки только на краях будет.

Спойлер

[attachment=8829]каа.jpg[/attachment]
[attachment=8830]пппр.jpg[/attachment]


[свернуть]

А ПОЧЕМУ УСКАРЕНИЕ ПРОИСХОДИТ

[Юрий м]

вот так будут выглядеть полюса на сердечнике

Спойлер

 [attachment=8826]полюс1.jpg[/attachment]

[свернуть]

Юрий правельно НО почему не будет работать, будет, вед витки к полю всё равно под наклоном находятся и ЭДС будет.
А вот максимум протива поля, у этой обмотки только на краях будет.

Спойлер

[attachment=8829]каа.jpg[/attachment]
[attachment=8830]пппр.jpg[/attachment]


[свернуть]

А ПОЧЕМУ УСКАРЕНИЕ ПРОИСХОДИТ

это всёравно что так намотать на сердечнике, выдавать чёйто будит, но мало, я вылаживал видео снимал генератор грамме, у него кпд 5%

Спойлер

[attachment=8832]обмотки.JPG[/attachment]
[video]https://www.youtube.com/watch?v=rcqjPJ88lWw&t=9s[/video]

[свернуть]

[chiksat]

Юрий я коментах к вашему видео давал ответ, что вы не правельно зделали, вы его стёрли, У генератора Грамма, обмотка замкнута по кольцу, магнит в середине должен быть не кольцевой формы, а прямоугольный, тогда КПД значительно выше, у вас так

Спойлер

[attachment=8848]вапр-2.jpg[/attachment]

[свернуть]

А надо так

Спойлер

  [attachment=8838]генераторграмма.-2.jpg[/attachment]

[свернуть]

если вы разницы не видете,
