Быстрее света

[Виталий]

Спойлер

По поводу процессов в проводе. Допустим: активное сопротивление провода, приблизительно равно внутреннему сопротивлению ИП. ИП (батарея) имеет напряжение 10 В. Вот:
[attachment=570]1-2-3-4-5.jpg[/attachment]
приблизительная осциллка происходящих процессов. Расстояние А-Б, это процесс заряда (заряд-разряд и ОКОНЧАТЕЛЬНЫЙ ЗАРЯД), погонной ёмкости от ИП, имеющего внутреннее сопротивление, внутреннюю индуктивность и внутреннюю ёмкость. Далее Б-С, это "разгон" индуктивности, в этот промежуток времени идёт накопление энергии в МП проводника (работает индуктивность). Далее, С-Д, нас уже мало волнует. Переходные процессы закончились, потёк обычный ток, без всяких выёживаний, ТАМ - уже не интересно. Да, в принципе, не интересно уже даже на В-С. А вот на А-Б - ИНТЕРЕСНО. Очень интересно. Так вот, вопрос: от чего? и как?, будет зависеть ВРЕМЯ ЗАРЯДА погонной ёмкости проводника???

[свернуть]

Не понятен механизм появления выброса удвоенного напряжения источника питания на концах длинной линии в первый момент после замыкания ключа.
Не могли бы вы пояснить сей феномен?

99,9% огрехи осциллографического пробника.

Что бы исключить ОГРЕХИ, нужно добавить параллельно ПРОВОДУ, дополнительную ёмкость. Довольно значительно превышающую ёмкость щупов. Убедиться в наличии эффекта. А затем, начинать помалу уменьшать номинал этой ёмкости. Эффект, останется. Но ДЛИТЕЛЬНОСТЬ его, очень измениться. Он станет значительно короче по времени. Виден он в пикосекундном и при достаточной погонной ёмкости в наносекундном диапазоне. На фоне микросекунд, заметить проблематично.

[Виталий]

Смотрим рисунок:[attachment=584]пояснялка3.JPG[/attachment]

Не вопрос. Подходит. Чему равна общая ёмкость витка провода? Можно так: много, мало, очень... .

[Виталий]

Ладно, пока ты прочтёшь и ответишь, пройдёт время. Так как опыт мы проводим чисто теоретический. В смысле: "на пальцах". Давай добавим к проволочному колечку ещё три "Ослика". Ничем не хуже первого (подключённого параллельно проводу). Раз, в принципе, ты согласен с моей осциллограммой, то скажи пожалуйста: что покажут остальные три "Ослика", если они подключены прямо к участку провода, составляющей например 1/10 часть всего провода? будут ли на их экранах какие либо ПРИНЦИПИАЛЬНЫЕ отличия? Окромя сниженной в 10 раз амплитуды сигнала?
[attachment=591]1-2-3-4-5-6-7.jpg[/attachment]
Пока, для простоты, диаметр проволочного колечка = 3 м.

[sector+]

Если совсем просто, то это то, что я вижу (и Вы, к стати, тоже сможете увидеть) на экране "Ослика". Если сложнее, то (я так думаю): в самый первый момент времени, после замыкания ключа, происходит заряд погонной ёмкости провода от ИП, через его собственную индуктивность (индуктивность ИП). Во время заряда ток "разгоняется" в индуктивности. Когда погонная ёмкость уже зарядилась, до потенциала ИП, ток еще не прекратился и уменьшаясь по величине, продолжает до-заряжать погонную ёмкость. До напряжения, практически равного двойному напряжению ИП. Затем происходит обратный процесс: погонная ёмкость, заряженная до, практически, двойного напряжения ИП, начинает разряжаться на него же, далее процесс повторяется, постепенно затухая из за наличия внутри ИП активного сопротивления.

Спасибо за ответ.
Я почему задал вопрос? Потому как теоретически колебательный процесс должен выглядеть как (1-cos(ωt)e^-αt). Соответственно, первый локальный максимум не должен доходить до удвоенного значения примерно половину от того, на сколько первый минимум (при t>0) не доходит до нуля.
Видимо, with об этом и писал, что 99,9% - это погрешность ослика.

[sector+]

Ещё дополнение для with.
Лень мне рисунок рисовать, подскажу словами, что в эквивалентной схеме, что Вы нарисовали, надо дорисовать емкость и индуктивность источника питания. И ещё внутреннее сопротивление.
Без этого эквивалент не даст заявленный Виталием переходной процесс.

[Виталий]

Ещё дополнение для with.
Лень мне рисунок рисовать, подскажу словами, что в эквивалентной схеме, что Вы нарисовали, надо дорисовать емкость и индуктивность источника питания. И ещё внутреннее сопротивление.
Без этого эквивалент не даст заявленный Виталием переходной процесс.

Это лишнее. Не нужно загромождать "схему" . И так ведь ясно, что без НИХ (индуктивность, ёмкость, активное сопротивление) ИП - "не освятится" .

[with]

Что бы исключить ОГРЕХИ, нужно добавить параллельно ПРОВОДУ, дополнительную ёмкость. Довольно значительно превышающую ёмкость щупов. Убедиться в наличии эффекта. А затем, начинать помалу уменьшать номинал этой ёмкости. Эффект, останется. Но ДЛИТЕЛЬНОСТЬ его, очень измениться. Он станет значительно короче по времени. Виден он в пикосекундном и при достаточной погонной ёмкости в наносекундном диапазоне. На фоне микросекунд, заметить проблематично.

Это огрехи нескомпенсированного земляного контакта пробника. Если земляной контакт не скомпенсирован он всегда звенит в купе со схемой, и смещает измеряемый сигнал на амплитуду своего звона. Именно этот технический момент исследователи воспринимают как невероятный всплеск энергии.
Вот на тут писал:
http://realstrannik.ru/forum/temy-vitalij/134339-akulatungus.html?start=198#220708 этот пост и следующий за ним, почитайте.
Кст надо будет попросить Бомбара перенести эти посты сюда, чтоб было проще на них ссылаться.

Не вопрос. Подходит. Чему равна общая ёмкость витка провода? Можно так: много, мало, очень... .

Вам прям на пальцах посчитать ?  :unsure:  она имеет своё какое то относительно малое значение и крайне низкую добротность, но на ВЧ ближе к СВЧ выходит не первый план потому как X_C = 1/6,28*F*C

[sector+]

Если земляной контакт не скомпенсирован он всегда звенит в купе со схемой, и смещает измеряемый сигнал на амплитуду своего звона. Именно этот технический момент исследователи воспринимают как невероятный всплеск энергии.

Ничего не понятно. Что значит нескомпенсированный земляной контакт?

Вот на тут писал:
http://realstrannik.ru/forum/temy-vitalij/134339-akulatungus.html?start=198#220708 этот пост и следующий за ним, почитайте.

Здесь Вы уменьшили длину проводника подключения драйвера к затвору силового ключа.
Т.е. по сути речь идет об уменьшении индуктивности источника питания (применительно к обсуждаемому случаю).

[with]

Ничего не понятно. Что значит нескомпенсированный земляной контакт?

Смотрим док в атаче.
Звон на фронтах наблюдаемый ослом в подавляющем большинстве вызван пробником осла, в частности земляным контактом пробника.
Любой отрезок провода находящийся между источником сигнала и фидером пробника ..начинает звенеть когда в сигнале появляется "быстрый переходной процесс". В частности если земляной контакт пробника осциллографа не скомпенсирован, его индуктивность начинает вносить значительные искажения в измеряемый сигнал, в результате наблюдаем на фронтах выбросы и даже колебания .. которых исходный источник сигнала не генерит.
http://docplayer.ru/83773-Probniki-ot-a-do-ya-uchebnoe-posobie.html

Здесь Вы уменьшили длину проводника подключения драйвера к затвору силового ключа.
Т.е. по сути речь идет об уменьшении индуктивности источника питания (применительно к обсуждаемому случаю).

Это указание на то что нескомпенсированная индуктивность всегда будет вставлять свои пять копеек там - где этого не требутся.

[Виталий]

Я ж говорил: "Ослик", хорош. Ну, ОЧЕНЬ ХОРОШ, вместе со щупами. Не обращай внимания на мелочи. Обрати свой взор на ГЛАВНОЕ. Эксп то МЫСЛЕННЫЙ. Пока. Ну неужели в мысленном экспе нельзя допустить, что ключ замыкается и размыкается мгновенно (или хотя бы очень быстро), щупы - правильные (с минимальнейшей ёмкость и максимальнейшим сопротивлением), "Ослик" за 100500 баксов???
 Какая всё таки ёмкость витка провода? Ты не сказал. А для моих трёх классов ЦПШ, твоя формула - "Филькина грамота". Более понятно "много", "мало". И что с осциллками, на остальных трёх "Осликах"???

[Виталий]

Итак, у меня, пока, три вопроса.
1)Какова погонная ёмкость 3(30, 300, 3000) метров провода, свёрнутого в виде витка?
2)Будут ли какие либо ПРИНЦИПИАЛЬНЫЕ изменения в форме сигнала на экранах 4 х "Осликов".
3)Отображение сигнала, на экране "Осликов", будет ОДНОВРЕМЕННЫМ?, или РАЗНЕСЁННЫМ во времени???
  Имеется в виду сигнал НАЧАЛА ПРОЦЕССА ЗАРЯДА ПОГОННОЙ ЁМКОСТИ.

[with]

Итак, у меня, пока, три вопроса.
1)Какова погонная ёмкость 3(30, 300, 3000) метров провода, свёрнутого в виде витка?
2)Будут ли какие либо ПРИНЦИПИАЛЬНЫЕ изменения в форме сигнала на экранах 4 х "Осликов".
3)Отображение сигнала, на экране "Осликов", будет ОДНОВРЕМЕННЫМ?, или РАЗНЕСЁННЫМ во времени???
  Имеется в виду сигнал НАЧАЛА ПРОЦЕССА ЗАРЯДА ПОГОННОЙ ЁМКОСТИ.

[attachment=597]1-2-3-4-5-6-7.jpg[/attachment]

1) доли пикофарад, в основном эта емкость будет сформирована концами витка.
2) Разница в наблюдаемой картинке будет

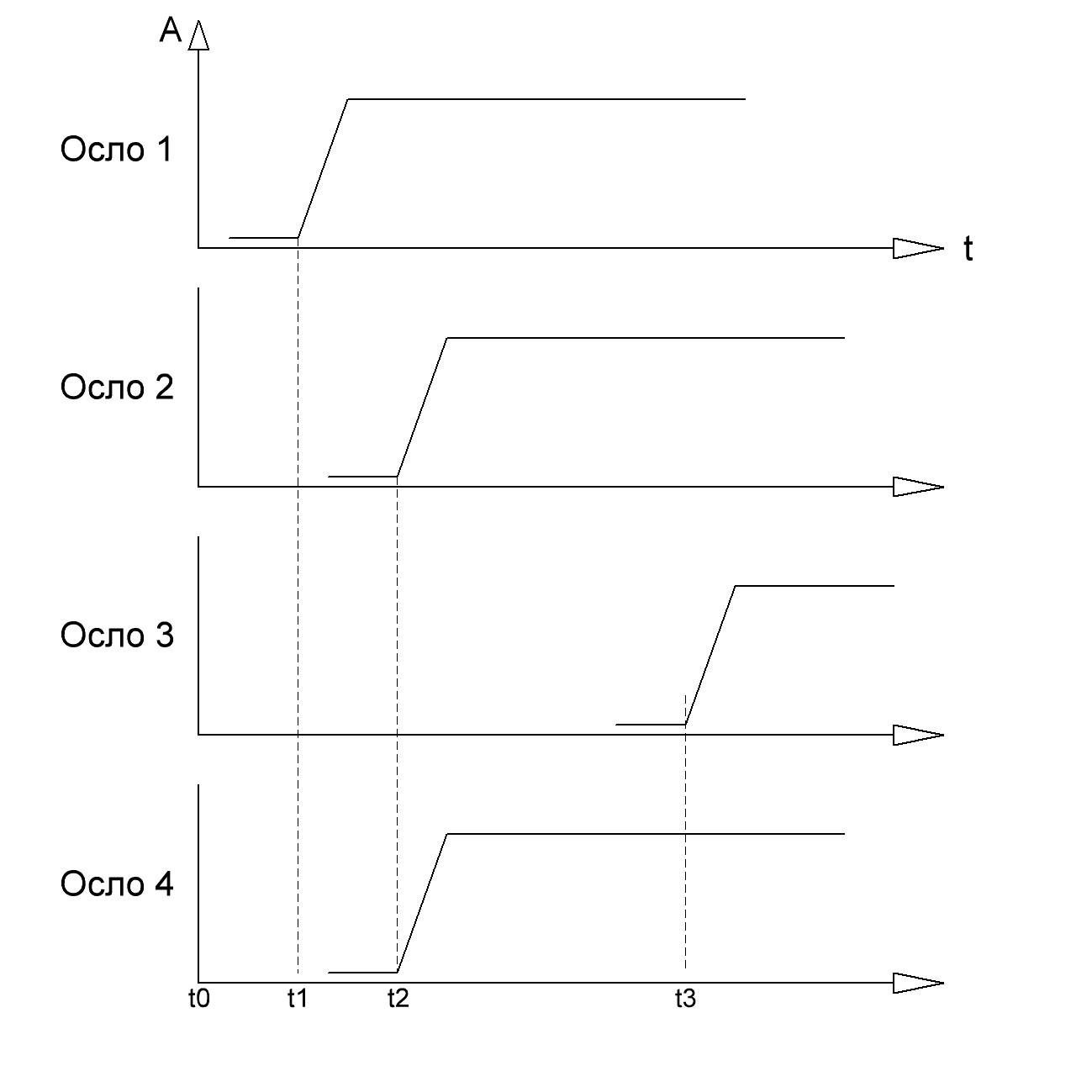

3) Смотрим рисунок:
[attachment=598]пояснялка4.JPG[/attachment]

[Виталий]

Итак, у меня, пока, три вопроса.
1)Какова погонная ёмкость 3(30, 300, 3000) метров провода, свёрнутого в виде витка?
2)Будут ли какие либо ПРИНЦИПИАЛЬНЫЕ изменения в форме сигнала на экранах 4 х "Осликов".
3)Отображение сигнала, на экране "Осликов", будет ОДНОВРЕМЕННЫМ?, или РАЗНЕСЁННЫМ во времени???
  Имеется в виду сигнал НАЧАЛА ПРОЦЕССА ЗАРЯДА ПОГОННОЙ ЁМКОСТИ.

[attachment=597]1-2-3-4-5-6-7.jpg[/attachment]

1) доли пикофарад, в основном эта емкость будет сформирована концами витка.
2) Разница в наблюдаемой картинке будет
3) Смотрим рисунок:
[attachment=598]пояснялка4.JPG[/attachment]

То есть, имеется провод с некоей минимальной ёмкостью в несколько долей пикоФарады. Эта ёмкость (вся), заряжается от ИП какое то время. ВСЯ ёмкость, состоит из последовательно-параллельно включённых ёмкостей. Один "Ослик", подключен к ОБЩЕЙ погонной ёмкости, остальные три - к ЧАСТЯМ (1/10 или 10/1) этой же ОБЩЕЙ погонной ёмкости. ОБЩАЯ погонная ёмкость заряжается в ДРУГИЕ ВРЕМЕННЫЕ ПРОМЕЖУТКИ?, чем ЧАСТИ ЕЁ???
ТАК бывает??? :whistle:
Внутреннее сопротивление стартерных АКБ = 0,1-0,001 Ом. Пусть 0,1 Ом. Сколько времени понадобиться, что бы зарядить ёмкость 0,1 пФ?

[with]

То есть, имеется провод с некоей минимальной ёмкостью в несколько долей пикоФарады. Эта ёмкость (вся), заряжается от ИП какое то время. ВСЯ ёмкость, состоит из последовательно-параллельно включённых ёмкостей. Один "Ослик", подключен к ОБЩЕЙ погонной ёмкости, остальные три - к ЧАСТЯМ (1/10 или 10/1) этой же ОБЩЕЙ погонной ёмкости. ОБЩАЯ погонная ёмкость заряжается в ДРУГИЕ ВРЕМЕННЫЕ ПРОМЕЖУТКИ?, чем ЧАСТИ ЕЁ???
ТАК бывает??? :whistle:
Внутреннее сопротивление стартерных АКБ = 0,1-0,001 Ом. Пусть 0,1 Ом. Сколько времени понадобиться, что бы зарядить ёмкость 0,1 пФ?

У вас диаметр витка больше диаметра планеты.. прикиньте его физическую длину, далее возьмите и расплющите его .. так чтоб вышел плоский виток, в результате получится линия замкнутая на конце. Осло3 увидит сигнал самым последним, осло 2 и 4 увидят сигнал раньше осло 3, но позже осло1. Осло 1 увидит сигнал мгновенно.
Амплитуда сигнала на осло 1 будет максимальной и соответствовать амплитуде источника сигнала - в данном случае батарее. Осло 2,3,4 покажут амплитуду значительно меньше по отношению к осло1 и это будет амплитуда тока, при этом сигнал на осло1 будет в противофазе сигналам от осло 2,3,4 ( ток растет - напряжение падает, свойство реального источника напряжения ).

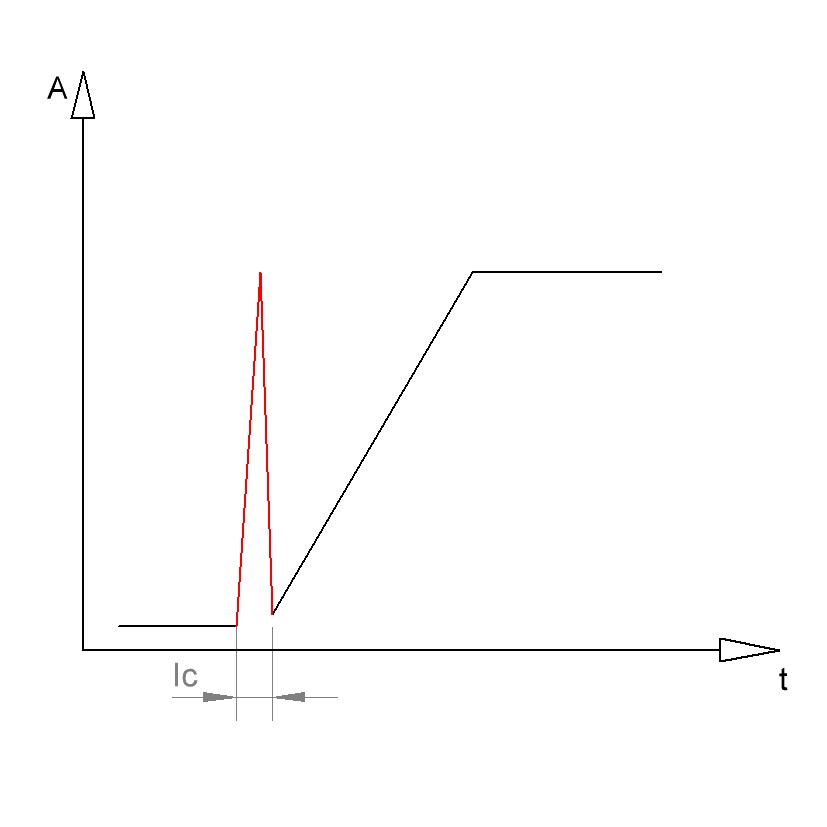

по мимо фронта нарастания индуктивного тока, в момент замыкания в цепи возникнет всплеск емкостного тока, связанного с распределенной емкость витка, выглядеть это будет так:
[attachment=602]пояснялка5.JPG[/attachment]
Красный тычок - это и есть ток вызванный паразитной - распределенной емкостью.

Осло 2 и 4 покажут ток с искажениями по отношению к осло 3, из за большой индуктивности составляющей индуктивность самого витка.
Вот примерно так.
Надеюсь вопрос исчерпан
П.с. - про доли пикофарады я сболтнул, только сейчас увидел заданный диаметр в 90 000км  :ohmy:

Время заряда емкости считаете через t = R*C, где С - емкость в фарадах, R - сопротивление ограничивающее ток заряда в ом'ах, t -  время в секундах. За это время емкость зарядится до 0,67 от напряжения источника.

[sector+]

Один "Ослик", подключен к ОБЩЕЙ погонной ёмкости, остальные три - к ЧАСТЯМ (1/10 или 10/1) этой же ОБЩЕЙ погонной ёмкости. ОБЩАЯ погонная ёмкость заряжается в ДРУГИЕ ВРЕМЕННЫЕ ПРОМЕЖУТКИ?, чем ЧАСТИ ЕЁ???
ТАК бывает??? :whistle:

Погонная емкость - это совсем не та емкость, как Вы ее рисовали первоначально.
Ослики 2,3,4 включены так, что они, грубо говоря, дифференцируют сигнал ослика 1. Т.е. там, где на ослике 1 фронт импульса - ослики 2,3,4 покажут просто всплеск. Причем одновременные всплески на осликах 2 и 4 будут противофазны.
К тому же, все ещё будет сильно зависеть от расстояния Δx между щупами осликов 2,3,4. Чем меньше эта Δx, тем слабее сигнал - в меру малости произведения kΔx, где k - волновой вектор соответствующей гармонической составляющей сигнала. Для фронта длительностью 1нс отлавливать всплески осликами 2,3,4 лучше всего при расстоянии между щупами 30 см. Но при этом длинноволновые составляющие рассмотреть не удастся - сигнал от них будет умножен на kΔx, т.е. обнулен.

Скорее всего на ослике 2 - два коротких всплеска разной полярности, следующих друг за другом на расстоянии, соответствующем времени распространения сигнала от ослика 2 до ослика 4.
На ослике 4 - то же самое, что на ослике 2, с точностью до полярности сигнала.
На ослике 3 - двуполярный дребезг, ужатый почти в ноль. Т.е. практически ничего.

Теперь остается дождаться практических измерений от Виталия (у меня осликов нет).
