Генератор Расаветра

[arttod]

предлагаю повторить очень простой експеримент ну за одно увидете что дальше с этим делать
[attachment=7776]cхемаексперимента.jpg[/attachment]

акамулятор 12 вольт

[vpk]

предлагаю повторить очень простой експеримент ну за одно увидете что дальше с этим делать


акамулятор 12 вольт

А лампочка, нагрузка, на какое напряжение  на 220в?

[arttod]

сперва ставил 12 вольт перегорала потом 2 последовательно по 12 вольт тоже не выдерживали в итоги поставил на 220 100 Вт ну потом добавил как писал выше

[arttod]

Очень хотел вместо акамулятора чтоб от транса работала пока не получилось. Сперва поставил ультра фаст диод 450 волт 150 ампер вылетел сходу. потом думаю нверное в импульсе большое напряжение взял паралелеьно 6 шт ХЕР 508 5 ампер 1000 вольт и так само в миг вылетили. Есть мысли поставить защитные диоды

[chiksat]

простенькое СЕ  :woohoo:

только надо догадаться какая деталька лишняя  :lol:

С1 лишний спалиш транзистор,

[chiksat]

предлагаю повторить очень простой експеримент ну за одно увидете что дальше с этим делать
[attachment=7776]cхемаексперимента.jpg[/attachment]

акамулятор 12 вольт

не понятно какие диоды, где сгорели а так схема Авангарда один в один,только без сердечника и вторая обмотка не нужна

[attachment=7777]av3-2-2.png[/attachment]

[Danunax]

chiksat ну маладес, ты в шаге от СЕ  :woohoo:

[wertura]

[attachment=7778]ДокументMicrosoftOfficeWord(2).docx[/attachment]
Немного в начало.Схема РАСАВЕТРА . Есть загадка с двумя неизвестными.есть подсказки в виде вопросы-ответы.попробуем разобраться.

Начнем с блока ( 3 ) что нам известно 1-что этот блок стоит в цепи индуктора и конденсатора .по словам автора индуктор пять витков.

(На этом всё и держится.Без генератора ВЧ вообще ничего на выходе получить нельзя.Он даёт мощность на выходе с коммутацией на низкую частоту.По частоте скажу так.Например я опирирую обычно на частоте 100-120кГц. А на нагрузке частота ну примерно от 20 до 100Гц. )  (Резонанса у меня нет.Есть резкий удар индуктора по линии или второй катушке. Резкий.Вторая катушка заряжает кондер высокочастотными импульсами)( Схема однонаправленных импульсов.О каком резонансе можно говорить.Ещё диод стоит враг всякого резонанса. У меня есть схема где индуктор работает в резонансе.Но сейчас мы обсуждаем схему однонаправленного импульса.)
(Не поделитесь схемой генератора коротких импульсов которую вы используете.
-Обыкновенный прямоугольных импульсов ) (Конкретно в этой схеме резонанса нет. Объясняю физику.-ВЧ генератор работает непрерывно.Его задача какая? Задача его простая- накачивать энергию. )
Из всего выше сказанного делаем вывод что блок ( 3 ) это вч генератор.
Что касается блока ( 2 ) то это вероятно НЧ генератор.Так как стоит в схеме вторичная катушка и кондер. вот что про это сказано. (Линия задержки частично присутствует.Но я называю это преобразователь частоты )
(А на нагрузке частота ну примерно от 20 до 100Гц. ) (Вторичная катушка. Назначение её какое? -Заряжать конденсатор это раз. И главное питать нагрузку два. Ясно видно что вторичная получается высоковольтной.Поэтому горят транзиторы.Вот и выходит что вторичная нужна такая чтобы транзисторы уцелели и на выходе что-то было.)
(НЧ-генератор работает в режиме ожидания.Думаю это понятно как.Он же обеспечивант заряд кондера и питает нагрузку.Всё очень просто. ) (
pacabetpa
1. Где включается нагрузка?
2. Соотношение витков первичка-вторичка?
3. Момент жахания по индуктору ловится по напряжению или по току?
4. В схеме только 2 катушки? Индуктор и вторичка?
Где включается нагрузка? Ответ расаветра.-Нагрузка включается ко вторичке. Индуктор лично у меня 5 витков. Вторичка берётся по нагрузке.Третий вопрос мне непонятен. В схеме минимум две катушки. )

 И схема Green.  ссылка в верху.                      Green пишет:
Pacabetpa вот такой вариант вашей схемы у меня вырисовывается
Прокомментируйте пожалуйста.




Диод D1 для того чтобы ВЧ генератор имел постоянное питание.

D3 - пороговое устройство по напряжению (на основе стабилитрона, динистораитд, итп)

Генератор для транзисторов T1,T2 обычный двух тактный

Пару вопросов:

1.Правильно ли я понимаю суть вашего преобразователь частоты
это "в нужный момент при определенном напряжении" на схеме это T2,D3

2.Нужно ли постоянное питание ВЧ генератора на схеме это D1
Ответ Расаветра.Схема блестящая. Преобразователь частоты тоже на месте.ВЧ генератор обязан постоянно генерить.А как генерить без питания?В идеале с раскруткой должно расти и питание ВЧ генератора.

[wertura]

Расаветра все рассказал и даже лишнее. Вот только видео рабочей установки где? И религию приплетать не надо.А то говорят царь не настоящий.

[vpk]

предлагаю повторить очень простой експеримент ну за одно увидете что дальше с этим делать
[attachment=7776]cхемаексперимента.jpg[/attachment]

акамулятор 12 вольт

На схеме указано - "Обе обмотки намотаны бифилярно "  Та обмотка где конденсатор , разрядник в два провода и та к которой нагрузка подключена, в два провода и потом, полуобмотки, включены последовательно?
Первичка и вторичка в одну строну намотаны?

 Заменить акумулятор выпрямителем не получается наверно потому что  Тр выпрямителя включен в сеть и через первичку- вторичку  идет утечка на землю . Бифиляр электризуется и  статический заряд через выпрямительные диоды проходит на землю.
А если HV от  акума запитать, а нагрузку  уже через выпрямитель?   Нагрузку по любому придется заземлять, для безопасности.

[Extint Spin]

ну как-то вот так...
[attachment=7779]REVIS.png[/attachment]

[wertura]

ЭДС самоиндукции всегда направлено встречно изменяющемуся току. То есть при увеличении тока в цепи она стремиться препятствовать нарастанию тока. Соответственно при уменьшении тока самоиндукция препятствует этому и стремится сохранить ток в контуре.
 Проведем такой эксперимент. Возьмём две одинаковые лампы накаливания, подключённые к источнику тока. Одна лампа подключена к источнику непосредственно, то есть напрямую. Вторая лампа подключена через большую индуктивность.
Самоиндукция

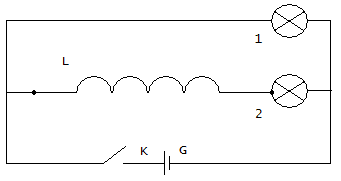

Рисунок 2 — схема опыта
[attachment=7780]Samoindukciyaimg2.PNG[/attachment]


  При замыкании выключателя в цепи появится ток. Первая лампа загорится сразу. Поскольку току в этой цепи ничего не препятствует. Вторая же лампа загорится не сразу, а спустя некоторое время. Так как к источнику она будет подключена через большую индуктивность. Которая будет препятствовать нарастанию тока в цепи.
 Хотелось бы уточнить один момент. Вторая лампа, которая должна включиться с задержкой, не вспыхнет резко спустя какое-то время от момента включения. А будет, плавно разгорятся, выходя на полную яркость. Поскольку ток в индуктивности не может измениться скачком. Он в ней изменяется плавно.

 Теперь можно предположить, что при размыкании выключателя лампа номер два погаснет со временем, а номер один сразу. Но это не так. Обе лампы вспыхнут ярче, на коротки промежуток времени. Давайте разберемся почему.

 При отключении тока в катушке возникнет ЭДС самоиндукции, которая будет стремиться сохранить ток в цепи. Но поскольку обе лампы находятся в одной цепи это видно из рисунка. Они подключены друг к другу через индуктивность. Эта ЭДС будет приложена к обеим лампам. Вследствие чего они обе вспыхнут.

 Уточню еще один момент. После выключения лампы вспыхнут несколько ярче, чем они горели при замкнутом выключателе. Это произойдет из-за того что ЭДС самоиндукции пропорционально скорости изменения магнитного потока пронизывающего контур. Магнитный поток вызывается током в контуре. При размыкании выключателя ток изменится резко от максимального значения до нуля. Таки образом ЭДС самоиндукции может превышать ЭДС источника в разы.

[diod]

У кого есть мощный генератор импульсов с регулировкой частоты и длительности импульса могут провести такой экс. Подключить на выход генератора лампу или ТЭН на соответствующее напряжение и  амперметр по питанию поставить для контроля потребляемого тока. Потом проделать то-же самое,но параллельно нагрузке подключить дроссель с большой индуктивностью.

[Belostat]

При размыкании выключателя ток изменится резко от максимального значения до нуля. Таки образом ЭДС самоиндукции может превышать ЭДС источника в разы.

почему то уверовавшие в СЕ сектанты второго пришествия электричества, забывают измерить а сколько же энергии потратилось в момент включения на намагничивание дросселя.
зато смакуют с садистским удовольствием сколько выплюнет дроссель при размыкании цепи..
Даунята.. что с вас возбмешь! :dry:

[diod]

...
