Генератор Расаветра

[Extint Spin]

Продолжение темы "Ребус Расаветра" со старого странника.
По мере развития темы, материалы буду обновлять.

Ссылка на материалы в облаке.
Архив "Ребус.." 46 страниц
2019

Спойлер

-Привет друзья БТГ. И сразу бред.Погодите не всё так просто.Если например через вилку заряжать конденсатор от земли.Конечно при этом электроны текут но уже сама цепь включения нестандартная.Поэтому мне так кажется можно и сказать что без токовый. Теперь хочу раскрыть тайну усилителя тока.Всё очень посто.Усилитель тока это ускоритель электронов.Вот пишут что я немного затянул с показом видио.Да что есть то есть.Но с другой стороны все смотрят видио Капанадзе с его комментариями.И что? Много чего выяснили узнали? На видио работает разрядник это же работает усилитель тока.(ускоритель электронов). Точнее Импульсный ускоритель.

«Принцип который лежит у всех перед глазами»

Этот принцип-ускорение тока.Для этого прерыватели и высокое напряжение

-Привет друзья.  -А иного и нет он единственный.Прерыватель размыкает длинную линию возникает экстра-ток и высокое напряжение.Всё прибавка энергии получена.

На фото не использую резонанс двух катушек а использовал отрезок (короткий)линии чтобы горели четыре лампы.

Ёмкость 0.033мкф на 2000вольт.Лампочки на 24вольта 60/40 ватт.Включены параллельно.(напряжение на лампочках было около 32вольт) Частота 100000гц(приблизительно)

Расаветра, Вы писали, что Капанадзе владеет секретом триггерного резонанса и упоминали резонанс двух катушек.
В Вашем устройстве это используется?
На двух фото, где Вы оцениваете мощность катушки используется резонанс двух катушек, а в качестве антенны - длинная обмотка?

Привет!На фото не использую резонанс двух катушек а использовал отрезок (короткий)линии чтобы горели четыре лампы.

[свернуть]

Тезисы:

Спойлер

моя коллекция:

Спойлер

О. Скажу словами из чего соотоит мой генератор. -ВЧ генератор раз.Накопитель энергии два.Преобразователь частоты три.Нагрузка и питание-четыре.
О. Резонанса у меня нет.Есть резкий удар индуктора по линии или второй катушке.Резкий.Вторая катушка заряжает кондер высокочастотными импульсами.Кондер разряжается опять на индуктор.Цепь замкнулась.
О. Для чего индуктор думаю понятно.Вторичная катушка. Назначение её какое? -Заряжать конденсатор это раз. И главное питать нагрузку два. Ясно видно что вторичная получается высоковольтной.Поэтому горят транзиторы.Вот и выходит что вторичная нужна такая чтобы транзисторы уцелели и на выходе что-то было.
О. Резонанса нет а саморазгон есть. Это верно. Вторичная помогает первичной и возникает лавинообразный резонанс двух катушек.
О. В моей схеме электролит 1000мкф.Я его заряжаю до 250вольт легко.Я писал что его надо заряжать а как я опустил.У вас проблема с его зарядкой а ёмкость большую вы оставили.Поэтому я советовал разобраться с ёмкостью электролита.Вот у вас с 1мкф -почти 100вольт и это тоже мало.Схемы зарядки у вас нет.Нужна схема и тогда вы обратно вернётесь к большой ёмкости.
О. Линия задержки частично присутствует.Но я называю это преобразователь частоты.
В. Похоже у вас система выходит на саморазгон. А чуть больше зарядить конденсатор можно обраткой (самоиндукцией).
О. НЕ только можно но и нужно. Про саморазгон скажу так.Если у вас на конденсаторе будет расти напряжение значит дело в шляпе.
О. Без генератора ВЧ вообще ничего на выходе получить нельзя.Он даёт мощность на выходе с коммутацией на низкую частоту.По частоте скажу так.Например я опирирую обычно на частоте 100-120кГц. А на нагрузке частота ну примерно от 20 до 100Гц.
О. Нет конструктивных особенностей.Считаю что вторичная должна мотаться желательно в один ряд.Сердечник недопустим.
О. Нет блока подстройки частоты.
В. генераторы ВЧ и НЧ синхронизируются, или нет, связанны ли они коэффициентом деления или просто произвольные генераторы.
О. -Это острый вопрос.Я оставляю его открытым. (смотрим ниже метку 888)
О. Вторичная помогает первичной и возникает лавинообразный резонанс двух катушек.Об этом я уже пишу второй год.
О. Конечно момент ловить надо когда жахнуть ло индуктору. Токовых трансов в схеме нет.
О. Где включается нагрузка? -Нагрузка включается ко вторичке. Индуктор лично у меня 5 витков (на недавней схеме обозначено 12 витков). Вторичка берётся по нагрузке. В схеме минимум две катушки.
333 О. ВЧ генератор работает непрерывно. Задача его простая- накачивать энергию. НЧ-генератор работает в режиме ожидания.Думаю это понятно как.Он же обеспечивант заряд кондера и питает нагрузку
О. Синфазное сложение.-О да! А куда без него.Просто и надёжно.
О. 200кГц хорошая частота.Если взять конденсатор С=0.2мкф да поднять на нём напряжение где-то вольт эток на 250 то можно получить ток ампер 20
888 О. Увеличим напряжение в десять раз-энергия конденсатора увеличится в 100 раз! Вот теперь с такого кондера можно чего-то снять на нагрузку (для ВЧ-ключа можно использовать блокинг-генератор)
О. Два ВЧ и один НЧ.Второй ВЧ в блоке.
03.10.15
Нагрузка не участвует в рециркуляции.Напряжение на контурном кондере скачет синхронно с НЧ генератором. Сейчас у меня НЧ генератор на транзисторе так как предпологается слабая нагрузка до 500 ватт.
27.12.15
Если у вас будет работать вторичка так как должна работать то рост напряга на С2 будет при неизменном напряге на С1.Тут всё решает вторичка и ещё кое что.
17.01.16 Частота заряда и разряда кондера С2 одна.Но есть тонкости о которых осмелюсь напомнить дружище.С2 разряжается на индуктор а заряжается череэ усилитель тока.

Расаветра, выступает ли вторичка (та что слева на вашей схеме?) в роли индуцирующей?
Или она только генерирующая?

-Скажу так.Без вторички БТГ невозможен.

-ВЧ ключ один.

11.03.16

Расаветра вы писали:
"НЧ-генератор работает в режиме ожидания.Думаю это понятно как.Он же обеспечивант заряд кондера и питает нагрузку"

Вопрос
Электролит заряжается не постоянно то есть через нч генератор?

-ВЧ-генератор работать должен непрерывно.  Электролит постоянно на подзарядке.  Он же обеспечивает( ещё и заряд кондера )  и питает нагрузку и без него нет БТГ.

Электролит и НЧ генератор обеспечивает заряд кондера и питает нагрузку.

Не усложняйте схему ненужной простотой. "Магнитное поле первичной катушки передаётся второй катушке через (стабилизатор частоты) происходит сложение полей и между катушками возникает резонанс"/ Капанадзе/

Повторение это мама учения.Повторяю для..."Я беру очень большую самоиндукцию и сравнительно небольшую ёмкость и связываю их так что электричество не может просочиться(излучится)Я таким образом получаю низкую частоту.Я не разрешаю энергии выходить но накапливаю в этой цепи огромную энергию.Когда-же получено высокое напряжение то я предпочитаю уменьшить эти волны в количестве и передать ток в землю.тк энергия электроволны не восстановима тогда как ток с земли можно полностью рекуперировать(восстановить)".Н.Тесла

А теперь мой перевод всего вышеизложенного.Я беру очень большую самоиндукцию и маленькую ёмкость соединяю в замкнутый контур.Я не разрешаю энергии выходить из контура и накапливаю в этой цепи огромную энергию.Когда-же получено высокое напряжение то я предпочитаю высокочастотный ток передать в землю.Сразу весь одним разрядом.Я таким образом получаю низкую частоту а с земли ток!Главное получить большую самоиндукцию а ещё важнее высокую частоту уменьшить.

Первичный контур работает непрерывно.(С этим у вас проблем нет)Подключаем вторичный контур.У меня на схеме нарисована катушка( вторичка).Это на схеме. На деле вторичка имеет сложное устройство.Она должна принимать магнитное поле от первички при этом не проявлять своего работая частично как антенна и в тоже время в(основном) как линия.

[img size=200]https://strannik-2.ru/media/kunena/attachments/1015/Reaktivka.png[/img]У Вас дружище источник и электролит одновременно разряжаются через ключ.При закрытом ключе вторичка заряжает АКБ а он электролит.Будет рекуперация дай бог процентов 40.И всё. Это Вам надо? По этой схеме как только ключь откроется идея БТГ сразу умрёт. Смотрите видио (Мгновенный заряд конденсатора. Быстрый заряд конденсатора.итд) Откажитесь от зарядки кондера токовым способом. Вот например Васмус заряжает конденсаторы не током а зарядом.Разницу улавливаете.Догадайтесь откуда он берёт заряды?

[свернуть]

Тезисы Расаветра из архива Mibor

Спойлер

#213145 - Резонанса у меня нет. Есть резкий удар индуктора по линии или второй катушке. Резкий. Вторая катушка заряжает конденсатор высокочастотными импульсами. Конденсатор разряжается опять на индуктор. Цепь замкнулась.
#214351 - Нет конструктивных особенностей. Считаю, что вторичная должна мотаться желательно в один ряд. Сердечник недопустим
#218041 - Вся схема должна работать на зарядку конденсатора. Напряжение на нём должно расти. Если роста нет - значит схема плохая
#219220 - Я показал такую простую и понятную схему и ещё словами пояснил. Как нарушить баланс затраченной и полученной энергии? Чтобы его нарушить, нужно просто сложить, а потом ударить
#219228 - Ударить по первичке. Я так написал для краткости, а подробности-то опустил. А ведь перед тем как ударить по первичке нужно прежде кое-что сделать наверное. А вы всё упрощаете поэтому и понять не можете откуда взялась прибавка энергии.
#224174 - По моей схеме Расаветра резонанса нет и быть не может.
#224991 - на "закачку" индуктивности тратим как и положено I*I*L/2, а снять, при некоторой сноровке, можно Q*U/2 (Q-заряд, U-разность потенциалов), что может даже в десятки раз превышать затраты. pacabetpa, Вы этот эффект имели ввиду?
- Вы сказали об этом как-то мелко. А надо было убедительно аргументировать и желательно на примерах
#226046 - Не могли - бы вы что то рассказать про эффект, который является "корнем" вашей схемы.- Эффект прост. Это сложение. Сложение однонаправленных импульсов. Отсюда резкий рост напряжения на кондере
#226249 - Для обычных радиосхем хорошо разделять функции и процессы. Для БТГ это плохо. В моём устройстве ВЧ генератор задаёт частоту импульсов. Он состоит из кондера + диода + ключа + индуктор + АКБ + вторичная катушка. Как должны работать перечисленные элементы я опускаю. Вы ошибаетесь в понимании сложения энергии импульсов...Вот по вашему рост напряжения на конденсаторе нелинеен. Да верно нас так учили, только забывали добавлять, при каких условиях такое бывает. А я изменил условия и у меня не только линейный рост, а даже квадратичный наблюдается
#226534 - Источник питания подключается последовательно с вторичкой не постоянно - а с частотой работы индуктора, тем самым повышая напряжение импульсно.
PS: В момент замыкания ключа индуктора - питание должно быть отключено.
- Вот и просветление кажется наступает. Выходит что не зря я писал, есть какая-то и польза...
#227935 - Пишу открыто что нужно сделать. Напишу ещё раз опуская подробности. Предварительно заряженный КОНТУРНЫЙ конденсатор разряжаем через ИНДУКТОР. Энергия с конденсатора перешла в индуктор и вторичку. Дальше уже энергия с индуктора и вторички заряжает конденсатор. Цепь замкнулась.
#228194 - Расаветра применяет вторичную катушку для превращения динамического электричества в статическое, и на оборот. Отсюда и рост мощности на выходе.
#228679 - Рacabetpa какой у вас коэффициент трансформации .Соотношение витков? - Тот кто ответит на этот вопрос получит БТГ. Тут больше чем коэффициент тут эффект двух катушек.
#229421 - Одним элементом блок 2 нельзя заменить. но и усложнять тоже нельзя - вторичке нужен свободный ход. За блоком 2 узловая точка, но не простая, а золотая.
#235453 - У вас контурный и электролит заряжаются вторичкой одновременно. Так делать нельзя.
#237122 - Источник питания необходимо включать и выключать с высокой частотой равной частоте индуктора.
#238221 – Скажу, что важна, очень вторичка, как она включена с другими элементами от этого зависит будет заряжаться кондер или нет. Не забывайте, мною представлена схема в упрощенном виде и кое-что надо самим домысливать.
#240667 - Индуктор обыкновенный без наворотов.
#241838 - Вторичка не секционирована
#243721 - Усилитель тока - это накопитель энергии + преобразователь частоты? Или что-то другое? - Да. Это накопитель и преобразователь и питает генератор и нагрузку.
#249602 - На контурном конденсаторе напряжение должно быть выше, чем на электролите.... Электролит в цепи питания. Контурный конденсатор в силовой цепи находится, поэтому и напряжение высокое. Мой генератор запитывается от низкого напряжения
#251066 - Когда я писал, что для получения СЕ нужен резонанс двух катушек или усилитель тока то подумалось: - А поймут меня? Однозначно нет. Да и понятно почему. Просто надо знать что такое усилитель тока. Резонанс двух катушек тоже ведь надо правильно понимать что это такое. Все путают его с резонансом катушки и конденсатора, а это разные истории... Добавлю ещё немного о том как работает усилитель тока ... - Из источника поступает ток 3 ампера, например под напряженмем 24 вольта в усилитель тока, а из него уже выходит ток, усиленный до 8 ампер при напряжении прежнем в 24 вольта. На выходе включена активная нагрузка.
#252754 . Во вторичной катушке получаем высокое, НО не за счёт коэффициента трансформации, а за счёт динамического электричества индуктора. Потом вторичка не нагружается нагрузкой.
#252821 .. вторичка не нагружается нагрузкой ... Да заряжать конденсатор, да питать нагрузку, но не напрямую, а через блоки 2 и 3 вот ведь чего
#255021 - Разряжая 1 Дж невозможно получить 1.1 Дж просто одним разрядом это вне всяких законов физики. Вполне получить 0.89 Дж, потом завернуть эти джоули в усилитель тока, который, произведёт сложение, и вы получите приблизительно 2 Дж.
pacabetpa: - Блок 2 отключает вторичку. Источник питания 1 - ВЧ генератора обычное. Источник питания 2 - подключение импульсами
#261109 - - Ширина импульсов НЧ генератора шире. Скажу вам по дружески, что секрет БТГ не ищите в этих параметрах. Вторичная катушка делает погоду, а точнее её удивительный эффект, о котором писал ещё Тесла.

[свернуть]

[свернуть]

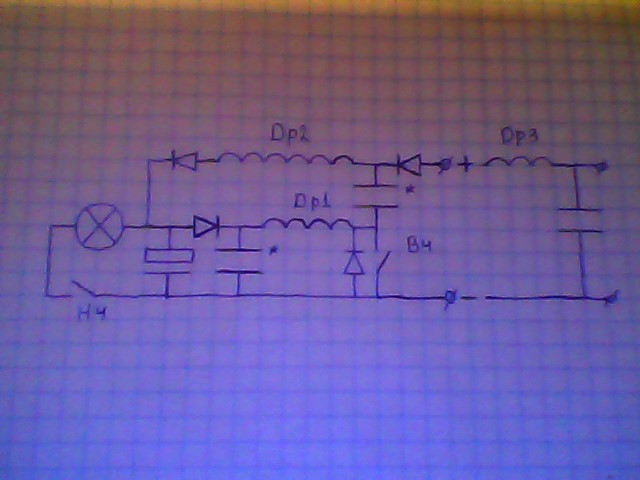

Схемы и правки схем Расаветра:

Спойлер

[attachment=1381]RV_Str2.jpg[/attachment]
[attachment=1382]RV_Str3.jpg[/attachment]
[attachment=4470]gen_rasa_1.jpg[/attachment]
[attachment=1383]Pravka1.jpg[/attachment]
[attachment=1385]Pravka3.jpg[/attachment]
[attachment=1431]IMG_3379.PNG[/attachment]
[attachment=1564]92977E74-4F42-4683-B318-0DAA93EE0359-660-0000014759222690_tmp.png[/attachment]

[attachment=5611]U0eDTvGv-2.png[/attachment]

[свернуть]

Дополнительные материалы:

Спойлер

Бифилярная катушка Николы Тесла

Спойлер

Николай Тесла: "В электрических приборах или системах переменного тока, в которых используются катушки или проводники, может возникать самоиндукция, которая, во многих случаях, действует безполезно, порождая реактивные токи, которые часто снижают так называемую общую эффективность приборов, входящих в состав системы или действуют негативно в других отношениях. Действие самоиндукции, упомянутой выше, как известно, может быть нейтрализовано внесением в цепь емкости, соответствующей величины, в зависимости от самоиндукции и частоты тока. Это до сих пор достигалось с помощью конденсаторов, конструируемых и применяемых в виде отдельных элементов.

Мое настоящее изобретение имеет своей целью избежать использования конденсаторов, которые стоят дорого, громоздки и сложны при поддержании их в идеальном состоянии, и так сконструировать сами катушки, чтобы те могли служить и для получения емкости. Я хотел бы здесь указать, что под термином катушки я подразумеваю главным образом спирали, соленоиды, или, таким образом, любые проводники самой разной формы, в зависимости от требуемого применения или использования, расположенные так относительно себя, что сами существенно увеличивают свою самоиндукцию.

Я обнаружил, что в каждой катушке существует определенное соотношение между ее самоиндукцией и емкостью, которое позволяет току заданной частоты и потенциала пройти сквозь нее без какого-либо иного сопротивления кроме, как активного ее сопротивления, или, другими словами, как будто катушка не обладает самоиндукцией. Это возможно благодаря взаимному отношению, существующему между собственной частотой тока, самоиндукцией и емкостью катушки, где только определенное количество последней способно нейтрализовать самоиндукцию на заданной частоте. Хорошо известно, что чем выше частота и разность потенциалов тока, тем меньше нужна емкость для противодействия самоиндукции. Следовательно, в любой катушке даже небольшой емкости может быть достаточно для указанных целей, если будут обеспечены соответствующие частота и разность потенциалов. В обычных катушках разность потенциалов между соседними витками или спиралями оказывается очень маленькой, так что как конденсаторы, они обладают лишь очень мизерной емкостью и отношение между самоиндукцией и емкостью ни при каких обычных условиях не удовлетворяет требованию нейтрализации одного другим, как предусмотрено здесь, так как емкость относительно самоиндукции очень мала.

Для того, чтобы достичь своей цели и надлежащим образом увеличить емкость любой взятой катушки, я навиваю ее витки таким образом, чтобы обеспечить наибольшую разность потенциалов между соседними витками или спиралями, и так как энергия, запасенная в катушке, если в ней усматривать конденсатор, пропорциональна квадрату разности потенциалов между соседними витками, очевидно, что я могу таким путем, обеспечив еще и особое расположение этих спиралей в виде свертки (свернутой ленты), значительно повысить емкость при заданной величине разности потенциалов между витками.

[свернуть]

Танк. Капа
Резонанс холодного тока. Второй резонанс
Темы от fantom
Зацаринин "Параметрическое генерирование..."
Индукционный резонанс

[свернуть]

-----------------------------
Пост обновлен 27.05.2019

[Extint Spin]

Работа диффузионного диода в ВЧ-цепях.

Симуляция дает примерное представление поведения диффузионного диода в ВЧ-цепях.
В модели диода увеличена емкость перехода.

Спойлер

[attachment=966]Slow.png[/attachment]

[свернуть]

Зеленый график - источник V1
Синий - ток R1

Представленная симуляция подтверждена практическим опытом в железе. Но есть нюансы.
Что важно из представленного - диф.диод успевает пропускать ток в обратном направлении и резко закрывается.

[Extint Spin]

Расаветра - фото схемы последовательного резонанса.

Спойлер

На фото последовательный резонансный контур с напряжением 200 вольт и током примерно 100 ампер. Питалась схема от пуш-пула и брала 300 ват.Я хотел проверить опытным путём установить примерно габарит генератора.И оказалось что такая маленькая катушка способна генерировать приличную мощность на частоте 120кГц.Ура!

[свернуть]

С чего бы такая радость? И зачем там набор диодов с фазовым пробником и неонкой?
А присмотритесь, что там виднеется на каркасе под катушкой!!?
- многовитковая катушка тонким проводом...
Правый конец висит не подключенным, левый идет к диодам, а дальше, кажись, на лампы (снимок работающей схемы).

Спойлер

[attachment=992]lc-rez.png[/attachment]

[свернуть]

Подсос энергии среды, либо вытягивание, что равнозначно?
Съем с полувитка, следовательно частота в контуре сопоставима с длиной этого полувитка.
Подстройка частоты ползунком на катушке толстого провода.
И здесь в тему будет вспомнить опыт, предлагаемый Авангардом:

Спойлер

Опыт прост возьмите сетевой транс и сделайте на нём один виток только без изоляции для удобства и закоротите его а вольтметр или осцил подключите на одну четверть витка и увидите что покажет ваш прибор. Потом посчитайте витки вольты в первичной обмотке и сравните с показаниями на четверти витка.

[свернуть]

[Allset]

[attachment=967]111.doc[/attachment]

[Extint Spin]

Спасибо, Allset.
Давно смотрю на это исследование Мультика, но пока не понял как это может быть полезно.

Понравились посты Авангарда в теме Генератор Дональда Смита (общая тема). Привожу:

Спойлер

Не лезьте вы в дебри с резонансами на начальной стадии получения энергии из пространства. Резонанс нужен во второй стадии для преобразования.
Вот что пишет Смит. Читайте внимательно.
Только та электроэнергия полезна, величина которой выше значения уровня энергии окружающей среды. Для Центральной Америки продвигаясь с востока на запад и имея даже электростатический вольтметр и определить поток ,то в один тихий солнечный день он может составить 200 000 вольт.
В вечернее время окружающие спады силы потока составляют приблизительно до одной половины дневного значения. В некоторые солнечные активные дни это может достигнуть больше чем в пять раз, чем в обычный день. Окружающая второстепенная энергия в полярных областях составляет приблизительно 500 000 вольт в солнечный тихий день. Фон изменяется в зависимости от места, это влияние северного и южного полюсов и не изменяется по направлению восток - запад.
Как источник электроэнергии, не ионные ( в неактивном состоянии ) электронные пары существуют в огромных количествах повсюду во вселенной. Они берут начало из проявлений Солнечной Плазмы. Когда (вращением или отдельным толчком ) нарушен покой окружающей среды , они выдают магнитную и электрическую энергию. Степень возбуждения ( количество циклов ) определяет уровень активированной энергии. Практические методы их возбуждения заключаются в том, чтобы перемещать катушки относительно магнитов или наоборот. Лучший путь – это пульсация ( резонирующая индукция ) с магнитными полями и волнами около соленоидов.
Резонирующая это не резонансная это уже от меня.

Резонирующая индукция это и есть отклик на воздействие как удар по струне а резонансная индукция подразумевает накопление энергии за счёт синхронного воздействия, что приводит к не затухающим колебаниям и росту амплетуды.

Первичный контур не может быть резонансным по одной причине чтоб получить на вторичном контуре нужное напряжение при сравнительно большем сечении провода а трансформация подвязана к соотношению витки вольты. Сами подумайте если в резонансном контуре будет напряжение в 10кв то какой ток будет в этом индукторе.
Смит говорил что на каждом витке индуктора напряжение от 2кв и выше.

А с чего вы взяли что у Смита ёмкость параллельно индуктору. Ток в первичном контуре не нужен он должен за счёт захвата из среды увеличится во вторичной цепи. Вот в этом пдф-е есть схема и на ней расписаны наминалы деталей задайте себе вопрос зачем диоды такие высоковольтные а накопительная ёмкость намного меньше по вольтажу.
Подсказываю то чего вы не видите это то что толстый провод на вторичке, мало витков, напряжение на вторичке, количество витков на индукторе. Можно ещё много чего написать. Всё дело в том что все подходят к доске Смита как к простому преобразователю только вместо ключа искровик и не понимают откуда должна быть прибавка. Вот и строят разные теории связанные с резонансами и с мифическими частотами.
https://strannik-2.ru/media/kunena/attachments/687/111.jpg

Всё просто, если среда имеет свой уровень заряда или напряжённости то чтоб в среде создать дисбаланс на неё нужно воздействовать уровнем больше чем она имеет. Смит на это указал и показал как сделать разделение среды а именно как получить разные спин вращения. Среда не терпит дисбаланса и стремится к уравновешиванию. Вот так в систему и попадает энергия из среды.
Далее представь себе как работает трансформатор в коротком замыкании а именно есть ли на вторичке напряжение при её кз. Теперь становится понятно по чему диоды нужны вв а ёмкость может быть намного ниже по вольтажу. Чтоб среда получила возмущение по ней нужно ударить резким ударом а не раскачивать плавно. Примеров из нашей жизни валом.
Ещё могу сказать из личного опыта что время востановления среды в моём регионе всегда 2мс. И ещё при этом нет никаких колебаний а всё происходит по экспоненте. Теперь и тут становится понятно зачем вторичная катушка должна быть низкоомной.
Тот патент на который ты ссылаешься туфта. Ну сам подумай зачем говорить о уровне среды и строить девайс с уровнем намного меньше.

Уравновешивания среды(эфир) происходит без колебаний по принципу к примеру если пустить авто накатом по шоссе то она плавно остановится и где в этом случае колебания. Если в системе есть колебания то среде пофигу куда там что движется или колеблется так как среда сбалансирована и не имеет векторных направлений а так же и не имеет начало и конец по этой причине среда не имеет возможности колебаться.
Теперь по пункту:Каждое движение электрона вперед производит магнитный импульс, а каждое
движение назад производит электрический импульс. Наложение электрических импульсов
энергии от таких электронов обеспечивает полезную энергию (мощность). Здесь он говорит не о колебаниях а о спин вращении.
А дальше просто подменяй слово резонанс на резонирующий и ищи не стыковки в высказываниях. Смит дал всю информацию но специально запутал всех или кто то это сделал за него.

частота разрядника в доске Смита не может быть больше чем время востановления проводника после воздействия на него.

Высокая частота нужна только для заряда ёмкости которая разряжается на индуктор до нужного напряжения и из габаритных соображений.

Dynatron:
частота разряда на индуктор посутиможзет быть и килогерц и 40 килогерц... разницы особой нет.
Частота преобразователя заряда емкости первичного контура необязательно высокая, главное чтоб это была реактивка.. Можно и катушкой зажигания накачивать кондеры первички...
Гланый секрет- нельзя использовать китайский аудиокабель. уже лучше медную трубку. а лучше вообще самодельный литцендрат (у меня около 3500 жил провода 0,1) - разница космическая..
Ну есть ещеодин очень важный момент в выходном преобразователе (блокировка отрицательных электронов). но это потом... кто занимается и имеет макет- сначала поставьте нормальный кабель индуктора.

авангард:
Нет частота не должна превышать 500герц. По поводу кабеля я не заметил разницы так как пробовал разные индукторы. Главное чтоб площадь индуктора соответствовала площади вторички. Чем больше площадь вторички тем больше она захватит энергии из среды.
Динатрон скажи какие диоды ты используешь во вторичном контуре.

Если у вас греется индуктор то это говорит только об одном что вы через него прокачиваете большую мощность. Я не понимаю зачем строить обычный преобразователь? Энергия должна появляться на вторичном контуре и уйти в накопительную ёмкость а не гулять между первичкой и вторичкой.

Смит получал энергию во вторичной цепи а не в первичной. Вы ищите энергию в индукторе а там её нет. Индуктор только инициирует процесс а вторичная обмотка работает как ловушка энергии пространства. Смит всё объяснил а кто как понял тот так и пытается собрать или других в вести в заблуждения. Одна из причин это то что все только пытались скопировать то что он показал а показал он только принцип а не рабочую установку, хотя она легко становится рабочей если знать принцип.

Вы так и не поняли откуда и за счёт чего прибавка в доске Смита. Перечитайте ещё раз мои посты и проанализируй.
Задай себе один вопрос зачем во вторичном контуре диоды 100кв да ещё и быстрые а ёмкость накопительная на 8кв.

Смит как раз таки и говорит что не имеет значения что в первичной цепи а именно он говорил про индуктор. Он говорит о сверх проводимости во вторичной цепи за счёт привлечении энергии из пространства на высоких частотах. Индуктор должен передать на вторичную обмотку напряжение виток вольт, к примеру индуктор имеет 5витков и на него подаётся напряжение 10000вольт то тогда на одном витке будет 2000вольт и на вторичной обмотке на каждом витке будет по 2000вольт. А дальше надо мотать нужное количество витков чтоб получить нужное напряжение для взаимодействия с пространством(средой,эфиром кому как удобней). Но это не говорит о том что длина провода во вторичной обмотке может быть какой придётся, длина провода должна ровняться длине  импульса в индукторе.

Это говорит только о том что частота следования импульсов не влияет на длину провода во вторичной обмотке а длительность импульса влияет по этой причине длина провода во вторичке должна равняться длительности импульса.

Частота следования импульсов даст количество привлечённой энергии а длительность импульса выбирай по длине вторичной обмотки. Каких либо волшебных частот я не выявил. Нужное условие получить во вторичной обмотке нужное напряжение и всё.

Длина провода в индукторе не имеет значения об этом сам Смит говорил в видео лекциях.
Чтоб получить нужную вам длительность подбирай ёмкость конденсатора и всё. Время разряда ёмкости на индуктор.

Резонансный трансформатор это такой перевод или слегка подправленный а в оригинале это резонирующий трансформатор.

А кто вам сказал что ёмкость стоит параллельно индуктору? Ёмкость заряжается от вв источника и разряжается через искровой промежуток на индуктор.

Inako:
Как пишет Смит - это происходит за счет квадратичного усиления магнитного потока индуктора при его импедансе, стремящемся к нулю

авнгард:
вот что пишет Смит:
"Щелкающее" устройство (реактор L – 1 Соленоид) пульсирует тогда, когда оно обеспечено резонансным индукционным импульсом, в свою очередь это "щелкает" по электронам в катушке L – 2 ( реагент ). Поступающая энергия в L – 1 разделяется по количеству витков катушки. Индуцированная магнитная пульсация в свою очередь "щелкает" по электронам в каждом витке L – 2. Если больше витков присутствует в L – 2, чем в L – 1, то это является чистой выгодой и подарком энергии, как демонстрирует представленный выше эффект домино. Соотношение емкости и индуктивности в резонансном контуре определяет резонансную частоту, когда устройство получает импульсы от внешнего источника энергии. Для защиты от электрического потенциала резонирующие системы должны иметь защитную оболочку.

1.   Выберите частоту с учетом экономии размера устройства.
a.   Используйте радиочастоту выше 20 000 Гц.
b.   Используйте естественную частоту (у соленоидов есть и емкость и индуктивность), равную длине провода в катушке для желательной частоты.
c.   Длина провода может быть равна одной четверти, половине или полной длине волны.
d.   Подгоните длину провода ( в футах ), используя следующее: если используется длина провода, равная одной четверти волны, то разделите 247 на желаемую частоту (желателен мегагерцовый диапазон ). Если используется длина провода равная половине длине волны, то 494 делится на желаемую частоту. Если используется полная длина волны, то 998 нужно разделить на желаемую частоту.
e.   Длина провода в метрах :
Одна четвертая длины волны – раздели 75,29 на частоту в МГц.
Половина длины волны – раздели 150,57 на частоту в МГц.
Полная длина волны – раздели 304,19 на частоту в МГц.
2.   Определите количество витков, относительно увеличения количества витков устанавливается и функция. В соленоиде L – 1 каждый виток делит входное напряжение на количество витков.
В соленоиде L – 2 получающееся напряжение - поделенное входное напряжение от L – 1 индуцированное в каждый виток L – 2, приводя к аддитивному ( увеличение ) процессу. Например, если входное высоковольтное напряжение L – 1, полученное из модуля с низкой силой тока, составляет 2 400 вольт и L – 1, например имеет 10 витков. Тогда каждый виток L – 1 будет иметь 240 вольт магнитной индукции, которая передаст 240 вольт электричества каждому витку в L – 2. L – 2 может иметь один виток или более, например от 100 до 500 и более витков. В 100 витках будет получено 24 000 вольтов. В 500 витках - 120 000 вольтов.
3.   Определите высоту и диаметр устройства соленоида. Больший диаметр соленоида даст меньше число витков, и уменьшение (понижение) высоты. В случае L – 2 это приводит к понижению усиления индуцированного напряжения от L – 1.
4.   Например, 24.7 МГц желательная частота выхода из L – 2. Длина одной четверти волны была бы определена так : 247 разделить на 24.7, что равняется 10 футам провода. Число витков будет коэффициентом усиления. Соленоид может быть намотан на полихлорвиниловой трубе стандартных размеров или куплена у поставщика. Поставщик обычно – небольшие источники снабжения радиодеталями ( радиорынки, радиомагазинчики ). Когда длина определена и количество витков выбрано, можно приступать к следующему шагу. Например, позвольте каждому витку L – 1 иметь 24 вольта и нужно получить на выходе L – 2 напряжение 640 вольт. Поэтому L – 2 должна иметь 26.67 витков. Это будет решением при условии, когда длина провода выбрана как одна четверть длины волны и равна 10 футам. Количество дюймов в 10 футах равно 120. Согласно схеме "A" определим следующее большее количество витков (находящееся между 20 и 30 витками при 2 дюймовом диаметре соленоида ). Это говорит нам как использовать 2 дюймовый соленоид.

Смит указывал на уровень заряда среды чтоб не пытались воздействовать на неё меньшем потенциалом. Сами посудите получится у вас упорядочить заряженный хаос с потенциалом в 200кв импульсами или любым другим видом источника с потенциалом 1-10кв. Это будет как слону дробинка.
По этой причине он и строил вв преобразователи а дальше он понижал потенциал до нужного вольтажа с огромным током.

...энергию Смит сливал в ёмкость и не давал ёмкости зарядится больше чем нужно путём отбора на нагрузку и понижением питания задающей цепи он регулировал скорость заряда ёмкости.

Если вы имеете хоть малейшее представление в практике то я вам дал бы простой совет как провести простой опыт где вы сами всё увидели бы что даже в кз витке напряжение не исчезает. Даже при частоте сети.

Опыт прост возьмите сетевой транс и сделайте на нём один виток только без изоляции для удобства и закоротите его а вольтметр или осцил подключите на одну четверть витка и увидите что покажет ваш прибор. Потом посчитайте витки вольты в первичной обмотке и сравните с показаниями на четверти витка.

[свернуть]

Отчего оппоненты Авангарда так упорно не видят нужного..?
Зачем лезть в квантовые дебри? Максимум что нужно - волновые процессы. Но не резонанс, а именно резонирование.
Схема РВ проста, но процессы не просто понять. И она сильно схожа со схемой Смита.
Теперь, кажется, понятно, что контур нужен при раскрутке, а дальше другие "чудеса" начинаются.

[Extint Spin]

Расаветра как-то выложил схему со ссылкой на Мельниченко, но быстро убрал свой пост.
Схема была такая:

Спойлер

[attachment=970]МельниченкоотРВ.png[/attachment]

[свернуть]

Видна магнитная связь контуров, но нет электрической...
Также в тему будут следующие его комментарии:

Спойлер

Всем известная схема Капанадзе показана мною так как надо было её изначально автору представлять то есть ясно и понятно. Что мы имеем по схеме? Два контура работающие на разных частотах имеющие общий конденсатор отчего видимо и возникает параметрический резонанс.А где параметрический там и мощность.А я уже говорил о важности двух контуров только о частотах умалчивал думал сами догадаются.

Это тоже резонанс но биений двух частот. Проще говоря  очень жёсткая обратная СВЯЗЬ. И чем сильнее она будет тем лучше в данном генераторе.

[свернуть]

[Extint Spin]

Усилитель тока.

Получается, что вот он:

Спойлер

[attachment=997]UT.jpg[/attachment]

[свернуть]

V2 имитирует ток в контуре: вторичка-контурный-индуктор.
Индуктор бъет по "отпущенной" вторичке.
Ток в контуре вторички (красный график) в момент удара (синий график) проседает.
При возникновении ОЭДС возникает подъем тока (обведен овалом).

Спойлер

vovan11 пишет:Открою секрет хорошим пацанам.
 Реактивку тока с контура можно и НУЖНО!!! снимать тоже реактивкой.Причем в определенный момент... Вы тем самым бестоковый высоковольтный импульс(обратку) насыщаете токовой реактивкой (типа любовь у них), и заряжаете емкость вмиг!

[свернуть]

[Allset]

Усилитель тока.
Необходимо учесть, что длительность удара по вторичке должна соответствовать ее длине.

Т.е если длительность 2 мкс.нужно 600 метров провода?Или я не так понял?

[Extint Spin]

Я тоже в этом моменте не все понимаю.  Чтобы прояснить это, нужно понять почему светят лампы на  метровом стержне и/или провести опыт, предложенный Авангардом.
Поэтому пока уберу из предыдущего поста эту фразу.

[авангард]

Вас пугает длина провода? Тогда задайте себе вопрос а зачем нам нужен импульс в 2мкс. Можно же взять импульс 100-500нс а то и того меньше.

[Extint Spin]

Действительно! Туплю...
1uS - 300m
100nS - 30m
Да и 500nS - 150m уже премлемо для катушки с нормальным током, и элементная база вполне доступна.

И индуктор не для магнитного поля!

[авангард]

Вот вам принцип расаветры. Я не утверждаю что у него именно так но принцип тот.

[Extint Spin]

насколько я понял, схему, даже правильную, мало иметь.
Нужна тонкая настройка.
И даже для этого вся информация в теме есть!

[авангард]

Ну не такая уж и тонкая если знаешь что должно получится.

[Enk]

В схеме не будет работать контурная емкость. Я проверял такую схему уже. Тем более необходим очень короткий импульс около 100 nsek. При более длинном импульсе все сливается с электролита, не давая контурному даже разрядится. Надо как то ключевать электролит
