Генератор Расаветра

[Green]

Вы все правильно поняли..И правильно выделили. Обмотка сама становится источником.Думайте!
Удачи!

Складывается такое впечатление, что у меня одного нет БТГ! :woohoo:  :lol:

Вот и мне не понятно
Electronik по доброте выкладывает схему.
Vovan11 объясняет процессы и принцип получения халявы.
Господа не скромный вопрос, а у вас есть СЕ генератор?
Или это просто мысли вслух?

[авангард]

Если сидеть Всё время возле компа то скоро так и будет. Включайте голову и берите паяльник в руки.

[авангард]

...Нужно ОЭДС индуктора , по русски говоря пиздануть по линии, или вторичке..

так?

[attachment=1793]OEDS_na_lin.png[/attachment]

Extint Spin  катушки замкнуты диодами в одну сторону

Схема почти хорошая только верхний диод нужно заменить на конденсатор.

[Green]

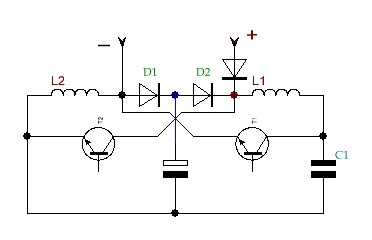

[attachment=1796]RSAA.JPG[/attachment]
Расаветра вторичка работает?

[BrutForce]

Если коллектор левого транзюка и эмитер правого транзюка поменять местами, тогда думаю что Расаветра согласится. Ну почти. Если еще убрать провода питания. Здесь пока нету минуса. Да и плюс не там подключен. Вроде.

[Green]

Если коллектор левого транзюка и эмитер правого транзюка поменять местами, тогда думаю что Расаветра согласится. Ну почти. Если еще убрать провода питания. Здесь пока нету минуса. Да и плюс не там подключен. Вроде.

Поменять местами?
Перед тем как давать советы следует подумать. Не в обиду.
С точки зрения принципиальной схемотехники все мои схемы нарисованы верно и правильно.
Вариантов подключения питания много,на одной схеме все не нарисуешь.
Вопрос был только о работе вторички.

[diod]

[attachment=1796]RSAA.JPG[/attachment]
Расаветра вторичка работает?

Емкость в центре схемы тогда должна быть неполярной!

[Green]

[attachment=1796]RSAA.JPG[/attachment]
Расаветра вторичка работает?

Емкость в центре схемы тогда должна быть неполярной!

Ни чего не имею  против.

[diod]

[attachment=1796]RSAA.JPG[/attachment]
Расаветра вторичка работает?

Емкость в центре схемы тогда должна быть неполярной!

Ни чего не имею  против.

А С1 зачем?

[PACABETPA]

[attachment=1796]RSAA.JPG[/attachment]
Расаветра вторичка работает?

-Нет не работает. Возможно напряжение на электролите будет рости и заряжать С1 а с него сливаться обратно в АКБ.Схема с рекуперацией получилась.

[BrutForce]

Перед тем как давать советы следует подумать. Не в обиду.
С точки зрения принципиальной схемотехники все мои схемы нарисованы верно и правильно.

Green Я советов не даю я как и все здесь присутствующие делюсь мыслями. Ваше дело прислушатся или нет, а также поправить если что. Так вот. Если с точки зрения принципиальной схемотехники все правильно тогда назревает вопрос Хде искомое? Дальше при прочтении перлов от Расаветры, если Вы их читали, написано все четко источник питания подключается последовательно с вторичкой, а что мы видим у Вас? С точки зрения схемотехники расаветра уже сказал зарядили и разрядили назад. Я скажу больше как мне видится эта схема Источник питания к этой схеме должен быть подключен только плюсом. Минус источника питания только на эмитер левого транзистора и колектор этого же транзистора подключить в точку между L2 и D1. Все остальное вернуть как дал расаветра. И на здоровье снимайте с частотой низкой с электролита. Без обид.

[Green]

Спойлер

[attachment=1796]RSAA.JPG[/attachment]

[свернуть]

Расаветра вторичка работает?

-Нет не работает. Возможно напряжение на электролите будет рости и заряжать С1 а с него сливаться обратно в АКБ.Схема с рекуперацией получилась.

Да не проблема
Теперь в акб не сливается

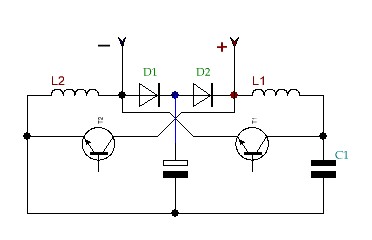

[attachment=1797]RSAA-2.JPG[/attachment]

[Green]

Перед тем как давать советы следует подумать. Не в обиду.
С точки зрения принципиальной схемотехники все мои схемы нарисованы верно и правильно.

Green Я советов не даю я как и все здесь присутствующие делюсь мыслями. Ваше дело прислушатся или нет, а также поправить если что. Так вот. Если с точки зрения принципиальной схемотехники все правильно тогда назревает вопрос Хде искомое? Дальше при прочтении перлов от Расаветры, если Вы их читали, написано все четко источник питания подключается последовательно с вторичкой, а что мы видим у Вас? С точки зрения схемотехники расаветра уже сказал зарядили и разрядили назад. Я скажу больше как мне видится эта схема Источник питания к этой схеме должен быть подключен только плюсом. Минус источника питания только на эмитер левого транзистора и колектор этого же транзистора подключить в точку между L2 и D1. Все остальное вернуть как дал расаветра. И на здоровье снимайте с частотой низкой с электролита. Без обид.

Как то я сказал  Расаветре что получается что источник должен быть включен в любом случае последовательно .
На что Расаветра категорично ответил что я не прав.
BrutForce Предложенный вами вариант опробован ещё год назад и не только мной. Ничего существенного там нет.

[Green]

[attachment=1796]RSAA.JPG[/attachment]
Расаветра вторичка работает?

Емкость в центре схемы тогда должна быть неполярной!

Ни чего не имею  против.

А С1 зачем?

Когда открывается Т1 тогда одновременно С1 разряжается на L2
в результате двойной удар,  манитное + электрическое,динамическое + статическое

[BrutForce]

BrutForce Предложенный вами вариант опробован ещё год назад и не только мной. Ничего существенного там нет.

А в вашем варианте есть? И где оно? У вас контурная емкость чем заряжается? Источником питания. Тобиш 12 к примеру вольт и что дальше?. Роста  напруга нету на контурном. У меня перед первым  ударом индуктора от 12 в 1 Ампер уже намного выше. На контурном напруга постоянная не взирая на электролит. Что же Вы тогда год назад пробовали и с кем?
