Генератор Расаветра

[Green]

Короче провел кучу бесполезных опытов всё отстой.
Чудо не случилось.Кпд ниже плинтуса.

[Green]

-Радуйтесь что горят.Это значит что схема работает.А что горят то так и должно быть.Вы вторичку подключаете неправильно.Вот она вместо того чтобы работать(с пользой ) жгёт транзисторы.  Всем привет от Расаветра!

Чему же там радоватся то, этож разрядник а не транзистор. Сопротивление не стабильно,разок не проскочила искра
и pi-здец , напряжение на кондёре взлетело и при следуещем пробое выжгло транзистор накачки.
PACABETPA пора уже и про вторичку что то сказать,что кроется за словами "Вторичка не работает".

[Green]

Спойлер

Короче ВЧ ключ горит как спичка.На этом месте приживается только разрядник. Если стоит разрядник то ключ накачки умирает, даже высоковольтный. Короче нужна вторичка почти идентичная первичке. Что бы ключи не выгорали.

-Радуйтесь что горят.Это значит что схема работает.А что горят то так и должно быть.Вы вторичку подключаете неправильно.Вот она вместо того чтобы работать(с пользой ) жгёт транзисторы.  Всем привет от Расаветра!

[свернуть]

   Катушек по условию задачи должно быть минимум две. Как еще подключить вторичку ?
 Остается через конденсатор ?

Давно об этом думаю, единственный способ обойти низкое сопротивление электролита это включить его последовательно со вторичкой, но тут вылезит куча проблем.

[черкес]

По идее, подстраивая   емкостью в резонанс,увеличивая или уменьшая собственную длину волны линии, должна увеличиться амплитуда импульсов.
Это ,конечно, предположение. Практика явно разочарует.

[Mibor]

..единственный способ обойти низкое сопротивление электролита это включить его последовательно со вторичкой..

... или подключать его к вторичке "изредка". Тогда и на С2 напряжение будет больше.. На это обстоятельство намекает уход нижнего вывода С1 в "синий прямоугольник", а не непосредственное его соединение с левым выводом вторички
С ув.

[Не квадрат]

...да поставте столбик диодов с первички на вторичку и она заработает, тьфу блин....

[wertura]

Для работы вторички нужен еще один ключ ВЧ.По двухтактной схеме. один на индукторе второй на минус электролита и контурный.генератор Нч на двух транзисторах.Еще одна катуха ко вторичке (ДЛИННАЯ ЛИНИЯ).И индуктор со средней точкой остальное в воздухе (резонатор).

[Mibor]

wertura, нарисуйте пожалуйста ваше вИдение.
С ув.

[bogdan64]

Знакомое, до боли:
[attachment=1825]ро.jpg[/attachment]

Да, надо попробовать из данной схемы и схемы Авангарда состряпать чё нить "ЭДАКОЕ".  :woohoo:

[жмелик]

bogdan64 , как вариант . Как говорится мысли сходятся. Буду проверять такое . С ув.

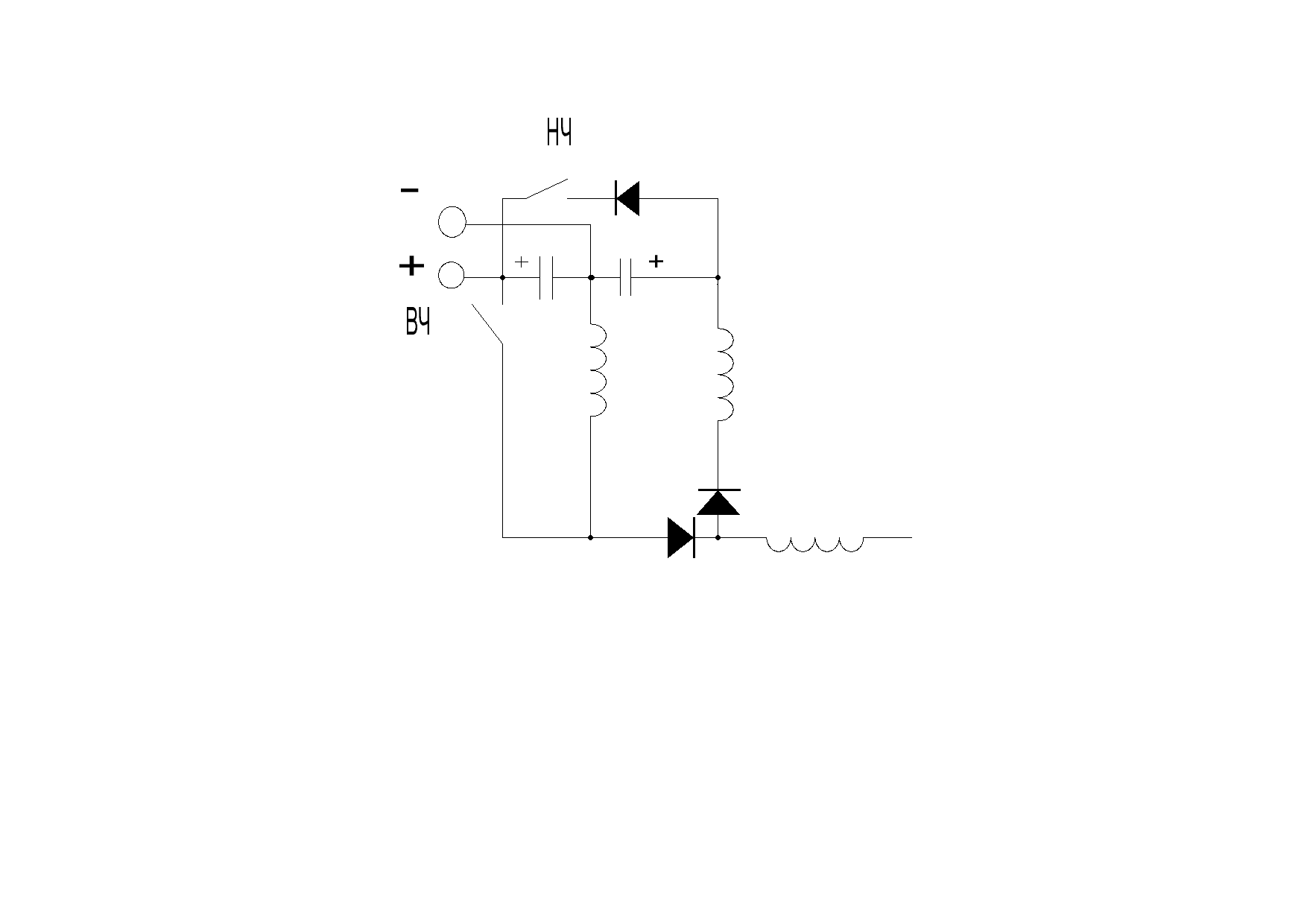

[attachment=1863]sh2.GIF[/attachment]

[Влад]

жмелик думаю диод лучше после L2 поставить чтоб не гасить волновой резонанс между L2 и L3:

[attachment=1866]sh2b.jpg[/attachment]

[bogdan64]

А у меня вот такие вариации: первая - намотка в 2 провода и соединение начало первого-конец второго;
и другая ( типа по Мишину ) - катушка - конденсатор.

[bogdan64]

Просматривал сохраненные посты по Расаветра и немного набросал. Обращаю внимание на 4 рисунок с зеленым квадратом РВ и направлением токов в L2.1 и L2.2. С ув. :silly:

[wertura]

[attachment=1876]IMG_20170211_16002.jpg[/attachment]  V1-V2 ключи ВЧ генератора.Все согласно информации царя.За картинку извенения,на компе рисовать не умею.

[wertura]

[attachment=1877]Fig_1_Rus-2.gif[/attachment] НЧ генератор 100гц что то типа этого.судя по фото с приемником.В железе пока нету,имеется еще несколько вопросов.Неясно как подключить нагрузку ко вторичке не убив процесс?схема стабилизации? Расположение вторички?
