Сверхединичное устройство, от ЧИПА

[slavik_net]

Всем привет, на форуме вроде такого невидел, вот создал тему, кто что скажет?
[video width=425 height=344 type=youtube]cfsYZPDm1Ic[/video]

[Виталий]

!.5 часа. Чижело. А своими словами?, вкратце. Или по времени, от скольки до скольки, ОСНОВНАЯ мысля???

[slavik_net]

!.5 часа. Чижело. А своими словами?, вкратце. Или по времени, от скольки до скольки, ОСНОВНАЯ мысля???

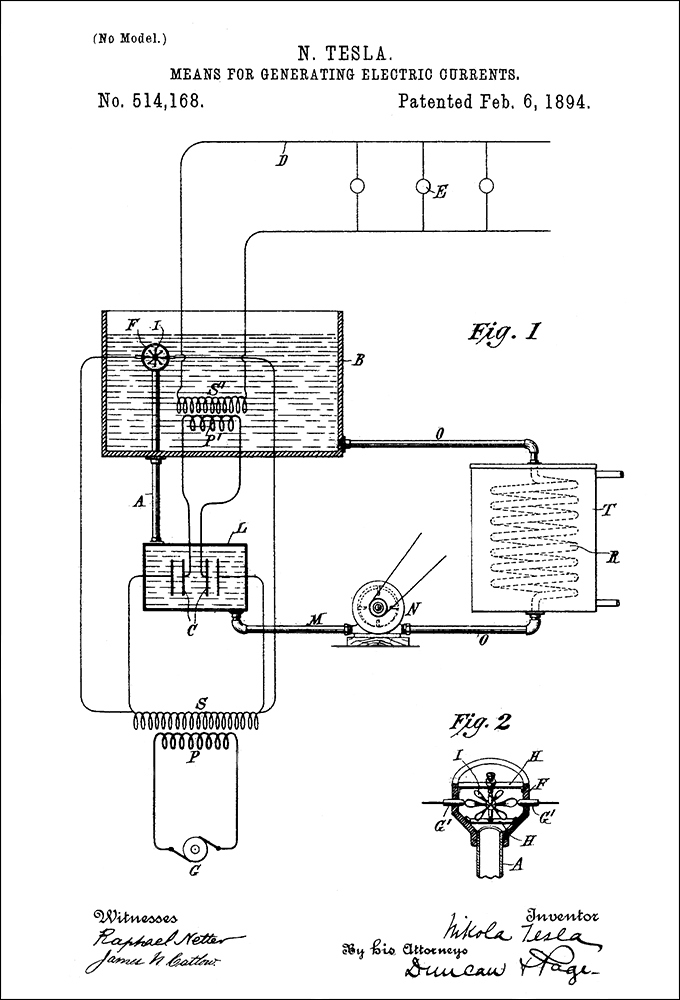

В ютубе есть покороче нарезки. Идея в клавической схеме Тесла,

Спойлер

[свернуть]

использовать выбросы от корочения вторички трансформатора.

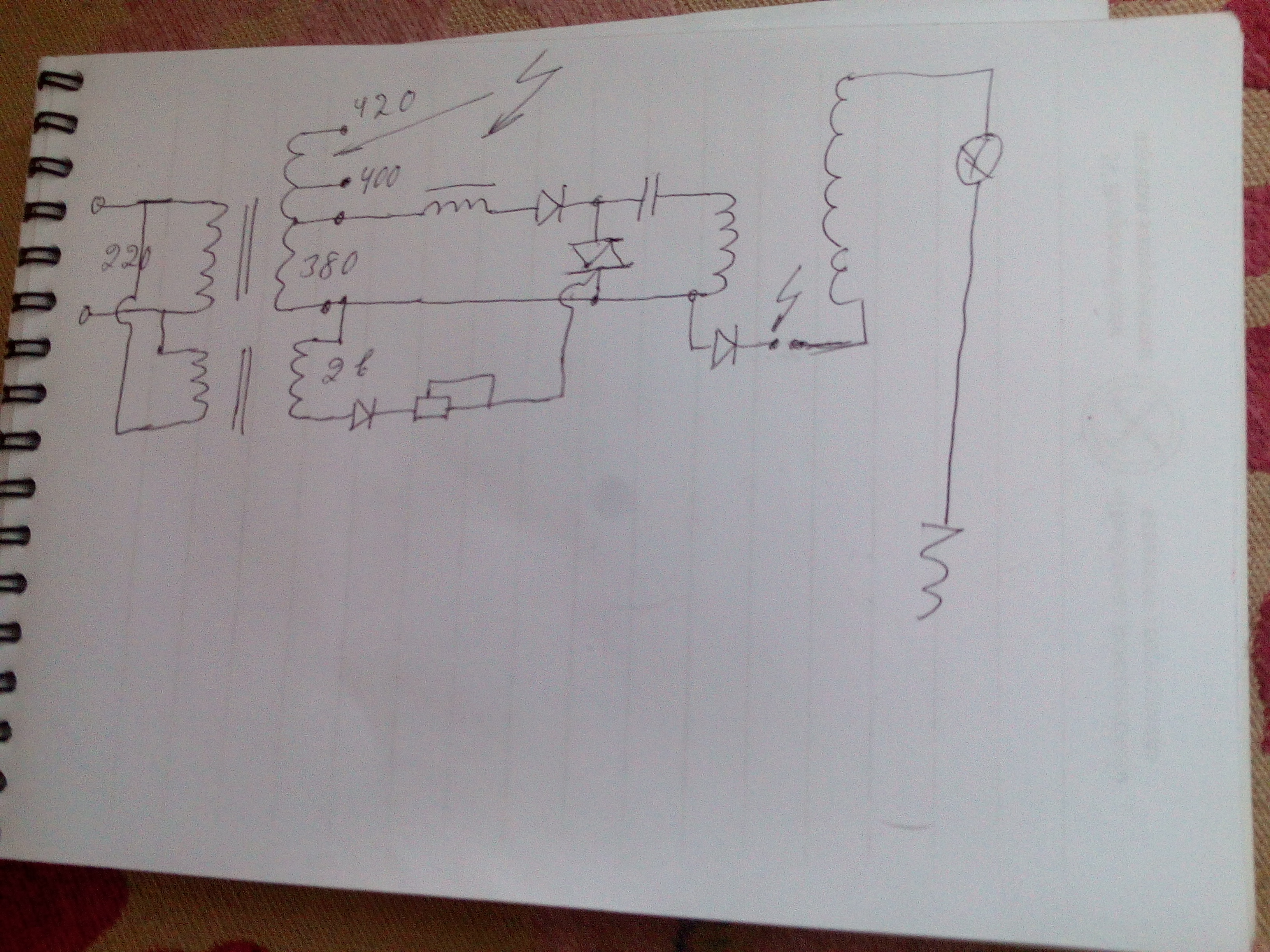

Вот у Реда, я так понимаю близкая по смыслу схема, по крайней мере первичка.

[эдуард19]

Видео от bob11 по теме:
yadi.sk/i/m1RdsdC53GCrW7

[vpk]

...использовать выбросы от корочения вторички трансформатора.

В видео нарисовано, что нужно ,,тупо,, коротить вторичку в  определенное время. Я думаю, что  во время перехода синусоиды через ноль. Проблема в том  что это нужно как то проверить. В патенте Тесла там механически  и контактами, а как переменку коротить транзистором?

[slavik_net]

...использовать выбросы от корочения вторички трансформатора.

В видео нарисовано, что нужно ,,тупо,, коротить вторичку в  определенное время. Я думаю, что  во время перехода синусоиды через ноль. Проблема в том  что это нужно как то проверить. В патенте Тесла там механически  и контактами, а как переменку коротить транзистором?

Я корочу двумя транзисторами включенными так
[attachment=2496]photovoltaic-MOSFET-relay.png[/attachment]

[slavik_net]

Всем привет, на форуме вроде такого невидел, вот создал тему, кто что скажет?
[video width=425 height=344 type=youtube]cfsYZPDm1Ic[/video]

SADA, опять лечит :silly: слышу новых словей набрался, ни как инциклопопию по ночам почитывает
Нынче поля уже не модно крутить, послушал чутка, улыбнуло :cheer:

Сразу оговорюсь что я не очень шарю в переменном токе
Не спорю, вполне возможно что все это хрень, но Тесла делал именно так! Выяснил для себя что есть два режима работы этой схемы , 1я это когда в контуре есть резонанс с синусом и немерянным потреблением при этом, и 2й режим - когда на катушку приходят однополярные импульсы, как Чип в видео рисует, большой амплитуды с минимальным потреблением в то время когда вторична практически накоротко закорочена!

[slavik_net]

Если использовать второй режим то получается такая хрень

Спойлер

[attachment=2497]1.jpg[/attachment]

[свернуть]

ток потребления при корочении

Спойлер

[attachment=2499]2.jpg[/attachment]

[свернуть]

ток потребления без корочения

Спойлер

[attachment=2498]3.jpg[/attachment]

[свернуть]

На ключе вот это

Спойлер

[attachment=2500]4.jpg[/attachment]

[свернуть]

Драйвер и транзисторы так себе. Эти картинки на 2xirfp460+fod3180+tl494, фронты очень хреновые на такой частоте, надеюсь поэтому импульсы всего по 100 вольт. В планах поставить что то с более крутым задним фронтом, буду рад если посоветуете чтонибудь по шустрее.

[slavik_net]

...использовать выбросы от корочения вторички трансформатора.

В видео нарисовано, что нужно ,,тупо,, коротить вторичку в  определенное время. Я думаю, что  во время перехода синусоиды через ноль. Проблема в том  что это нужно как то проверить. В патенте Тесла там механически  и контактами, а как переменку коротить транзистором?

Я корочу двумя транзисторами включенными так
[attachment=2496]photovoltaic-MOSFET-relay.png[/attachment]

Не эффективной будет коммутация, ИМХО. С большим сопротивлением. Механические контакты трудно заменить на переменном токе полупроводниками, когда требуется именно закоротить. При каждой полуволне открытый канал мосфета включается последовательно с открытым внутренним диодом другого мосфета, и открытый диод далеко неидеален как проводник. Ну можно впаралелить хороший шоттки, но это все равно не то.

[berserk]

Спойлер

Если использовать второй режим то получается такая хрень
[attachment=2497]1.jpg[/attachment]
ток потребления при корочении
[attachment=2499]2.jpg[/attachment]
ток потребления без корочения
[attachment=2498]3.jpg[/attachment]
На ключе вот это
[attachment=2500]4.jpg[/attachment]
Драйвер и транзисторы так себе. Эти картинки на 2xirfp460+fod3180+tl494, фронты очень хреновые на такой частоте, надеюсь поэтому импульсы всего по 100 вольт.

[свернуть]

В планах поставить что то с более крутым задним фронтом, буду рад если посоветуете чтонибудь по шустрее.

Шайтан драйвер Дедивана
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=514653#514653

[slavik_net]

Шайтан драйвер Дедивана
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=514653#514653

А ключ какой? Где то читал, что ОЭДС ограничено встроенным диодом в полевик, так ли это? Если так то зависит ли величина импульса от максимального напряжения транзистора? К примеру IRFP460 рассчитан на 500В значит и ОЭДС будет ограничена 500В?

[slavik_net]

Шайтан драйвер Дедивана
https://www.skif.biz/index.php?name=Forums&file=viewtopic&p=514653#514653

А ключ какой? Где то читал, что ОЭДС ограничено встроенным диодом в полевик, так ли это? Если так то зависит ли величина импульса от максимального напряжения транзистора? К примеру IRFP460 рассчитан на 500В значит и ОЭДС будет ограничена 500В?

да! и следует еще учесть напряжение питания, если оно не копеечное типа 12-24 в
---

и 2й режим - когда на катушку приходят однополярные импульсы,

катушка не умеет выдавать однополярные импульсы... это одно из свойств индуктивности, если я что-то понимаю в радиотехнике
Однако, в необычных устройствах типа TPU например, несколько иначе, но нам здесь очень далеко до TPU.

[slavik_net]

да! и следует еще учесть напряжение питания, если оно не копеечное типа 12-24

У меня 12В, а может быть на транзисторах без диодов(биполярные) такой ключ?

катушка не умеет выдавать однополярные импульсы...

Непойму, хрень какая то
Вот просто вторичка и ключ, при разной полярности щупа, полярность импульсов не меняется

Спойлер

[attachment=2512]IMG_20170325_113938.jpg[/attachment]

[свернуть]

Спойлер

[attachment=2513]IMG_20170325_113954.jpg[/attachment]

[свернуть]

Спойлер

[attachment=2514]IMG_20170325_114012.jpg[/attachment]

[свернуть]

[slavik_net]

Значит, сильная емкостная связь между первичкой и вторичкой. Это для случая когда "с катушки приходит", а когда "на катушку" что-то приходит, то приходить может что угодно по воле экспериментатора. Т.о. чтобы больше не путаться, по классике с катушки не приходит однополярный импульс, т.к. гальванической связи нет, связь с шиной или землей тоже практически отсутствует.

[fed]

"Непойму, хрень какая то
Вот просто вторичка и ключ, при разной полярности щупа, полярность импульсов не меняется "
Slavik_net, здесь всё просто... Ты смотришь суммарный (разностный) сигнал на индуктивности. Как щупы не верти меняться будет не сумма (форма)сигналов, а фаза.
