Практические результаты поиска по теме генератора Расаветра...


С подачи уважаемого Тумана выходим на верный путь.

Всем привет сегодня маленько по эксил. Получается очень интересная штука. На словах все та же схема индуктивность ключ, думаю дайка прицеплю на горячий конец индуктивности последовательно Теслу. Если неонка горела на индуктивности(без Теслы) еле еле. С подключенной  Теслой ток упал на 300ма неонка на Тесле сияет.Транзистор холодный. Вот и думаю что эта схема наверно правельная
[attachment=2359]tesla-book-872.jpg[/attachment]
У меня получается почти по этой схеме только вместо разрядника ключ там же и нагрузка.Ладно буду дальше ковырять.

Счего такое заявление?
На прежнем страннике в теме "Ребус.." РВ выложил и быстро убрал рисунок:
[attachment=2360]JPG.jpeg[/attachment]

[Extint Spin]

[attachment=2436]Molnia.gif[/attachment]

[attachment=2434]Rassvet.jpg[/attachment]

[attachment=2435]Zapusti.jpg[/attachment]

[Mibor]

Поэксил схему РВ с "повторителем" и двумя катушками.
Какого -то существенного влияния от катушки, подключенной одним концом к истоку - незарегистрировал. Процессы в индукторе куда больше.
Кроме того. Если использовать буквально такой вариант схемы - его раскачать просто невозможно из-за того, что его управление происходит относительно минуса батареи.
Если применять взвешенный ключ с управлением, отвязанного от земли (что я и использовал), то процессы пойдут так-же как и при простом ключе с общим истоком на земле.
Колебательные процессы в индукторе происходят в мегагерцовом диапазоне и применяемые мной транзисторы для работы в нем - не подходят.
С ув.

[Туман]

А кто мешает нам на свободный конец вторички поставить диод минусом на электролит, а плюс электролита коснуться плюса питания и оп кондер заряжен мгновенно. И напряжение было не 12 вольт как в питании а 50вольт реальных ,правда катушки не подбирал взял две одинаковых.Вчера пробовал.Емкость 200 вольт-820мкф за одно касание потребление миллиамперы..

[Mibor]

А кто мешает нам на свободный конец вторички поставить диод минусом на электролит, а плюс электролита коснуться плюса питания..

Туман, не понял ваш вариант включения. Нарисуйте пожалуйста.

Емкость 200 вольт-820мкф за одно касание потребление миллиамперы..

Тем более нарисуйте по-подробнее, что-бы повторить
С ув

[Туман]

Вот. Кстати не плохо бы посмотреть на осл. этот импульс. Дальше пока не иследовал но думаю поле не пахано.
[attachment=2448]IMG0141A.jpg[/attachment]

[Mibor]

Думаю, можно попробовать и в таком варианте. Они эквивалентны.

[attachment=2451]PB_2017_03_22_2.gif[/attachment]

[Туман]

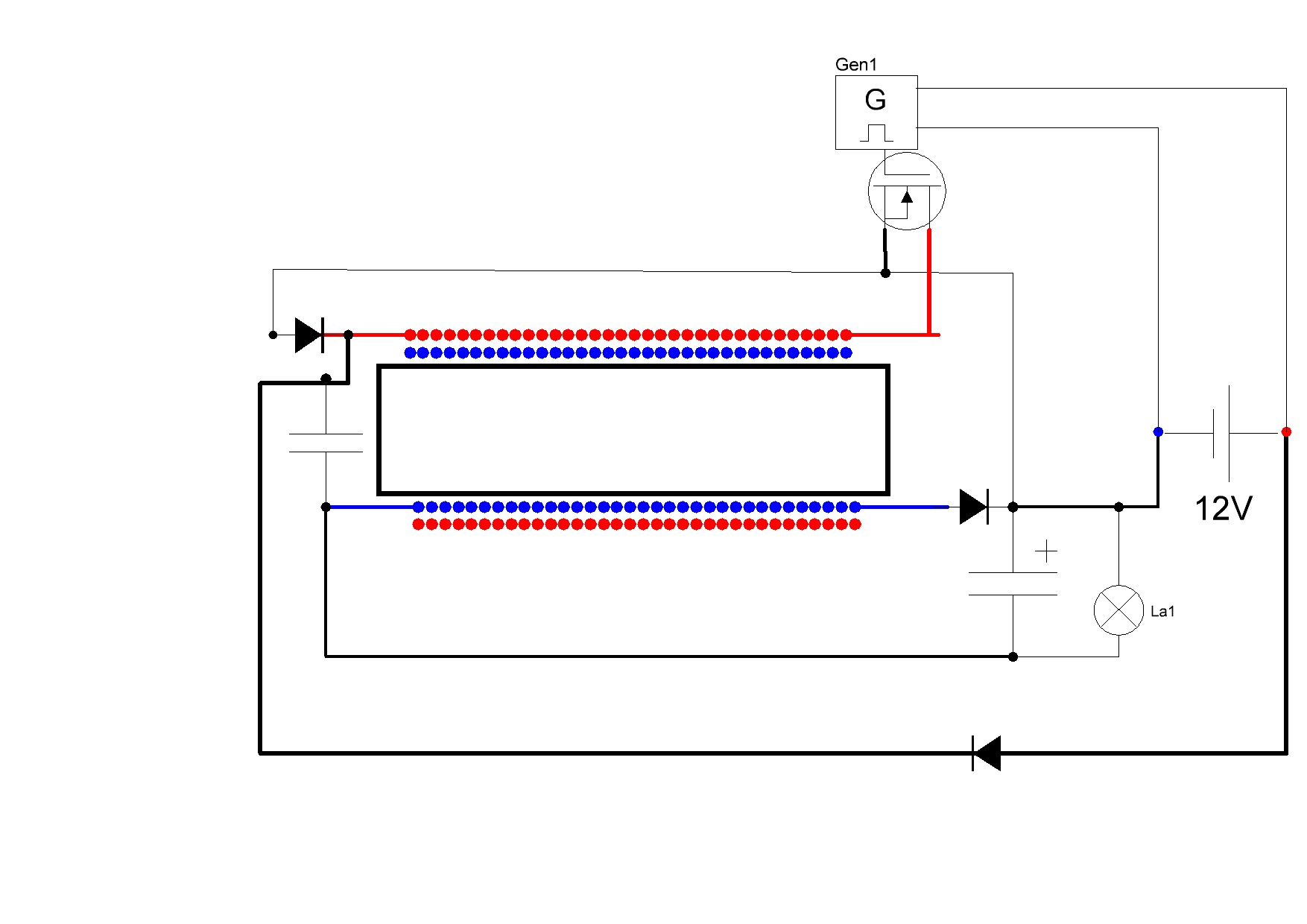

Схема экса по Грину-Расаветре Мужики простите вчера не правильно маленько нарисовал минусовую цепь, смотрю что-то не то. Вот исправил и загрузил новую, теперь проверил раз 10.

[attachment=2507]shema1.JPG[/attachment]

[igorek]

я извиняюсь, вы из чего се черпать надеятесь?

[Rivaros]

... из чего се черпать надеятесь?

В схеме соотношения: вход 12в - 1А, нагрузка - лампа 220в-50Вт. правда, неизвестно напряжение на лампе и на сколько процентов она светит.

[Туман]

Схему исправил постом выше. Простите уж в торопях рисовал чтоб по делиться.

[Mibor]

Привет Туман.
Последняя схема неверна.
Транзистор коммутирует эквипотенциальные концы
Первая схема была такая.


[attachment=2509]2017_03_24-2.png[/attachment]

Что поменялось?
С ув

[igorek]

вы можете дать внятное обьяснение откуда что берется? и замеры? если нет о чем говорить?

[igorek]

я извиняюсь, но это типо замозапит фонарика с кпд 80% что тут обсуждать?

[Mibor]

Добрый день igorek.
Это один из шагов в поиске правильного сложения магнитных полей.
(О чем говорил РВ)

и замеры?

Они еще  только предстоят.
С ув.
