Двухплечевой ВВ блокинг-генератор

[Vasilius]

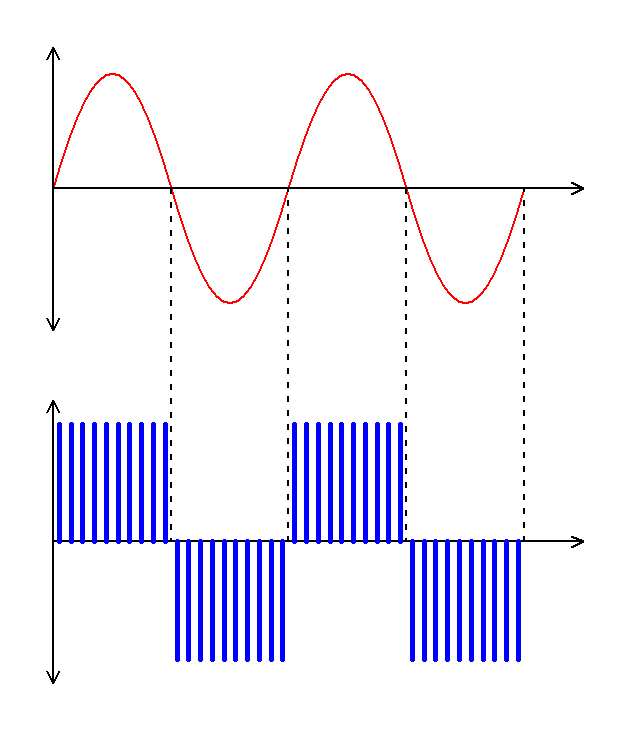

Стояла задача собрать высоковольтный блок чтобы на выходе были пачки однополярных импульсов высокой частоты синхронизированные с входным низкочастотным сигналом (50Гц сетевого напряжения). Так как на рисунке ниже:

Спойлер

[attachment=832]График_1.GIF[/attachment]

[свернуть]

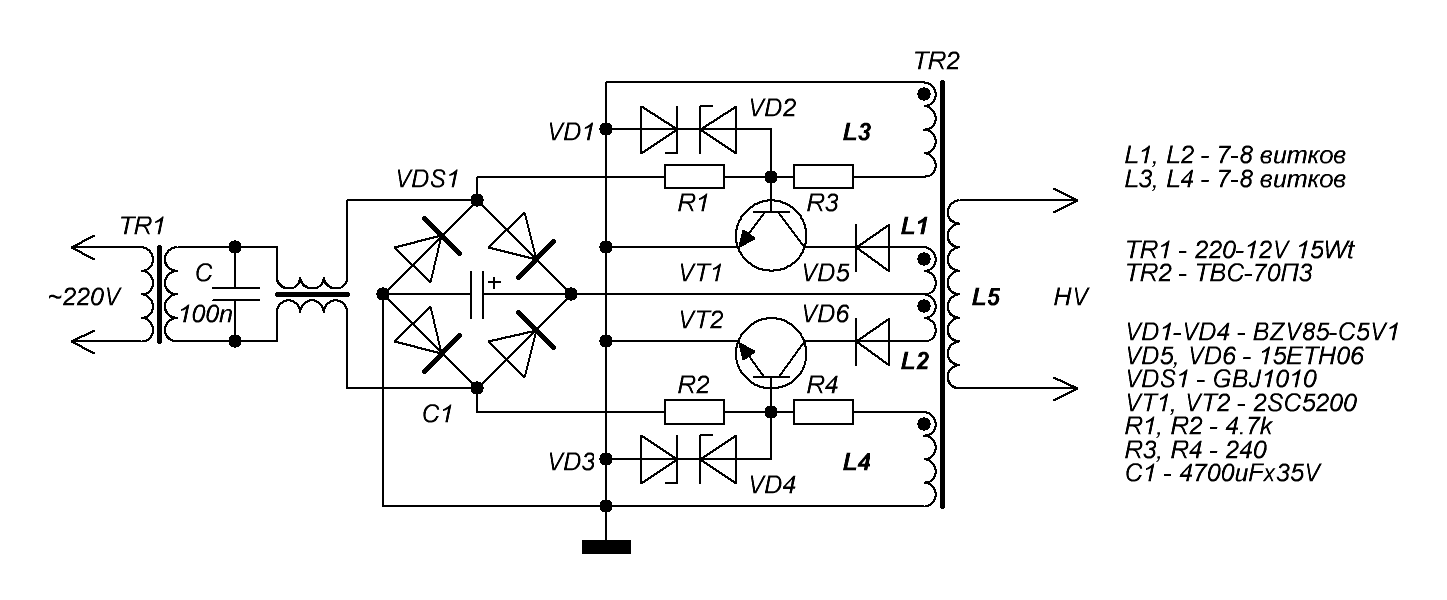

Вторая задача была - схема должна быть максимально простой. Подобное я уже проектировал, но там было несколько МС. За основу была взята схема обычного блокинг-генератора, в результате получилась следующая схема:

[attachment=844]2хБлокинг_3.GIF[/attachment]

Собственно это два блокинг-генератора работающих на один ВВ трансформатор (ТВС). Синхронизация от сетевого напряжения 50Гц.
При работе одного плеча (второе физически отключено) работает хорошо. При включении обоих плеч потребление увеличивается и выходное напряжение меньше, сравнивал визуально по искре в разряднике.
Блокинг-генератор работает на частоте около 20кГц.
Может у кого-то будут мысли как улучшить данную схему.

[Vasilius]

Каждое плечо по отдельности работает хорошо, а когда включаю оба высокое на выходе уменьшается примерно в два раза и вырастает потребление. Получается как бы влияние плеч друг на друга, вот и думаю как это влияние уменьшить.

[Extint Spin]

Каждое плечо по отдельности работает хорошо, а когда включаю оба высокое на выходе уменьшается примерно в два раза и вырастает потребление. Получается как бы влияние плеч друг на друга, вот и думаю как это влияние уменьшить.

- потери на гистерезис. Второму индуктору приходится перемагничивать сердечник. Разносить на разные сердечники.

[RLC]

100 гц модуляция 30-50кгц
Частота генерации зависит от размера и магнитной проводимости сердечника трансформатора обратной связи T1 и параметров транзисторов.

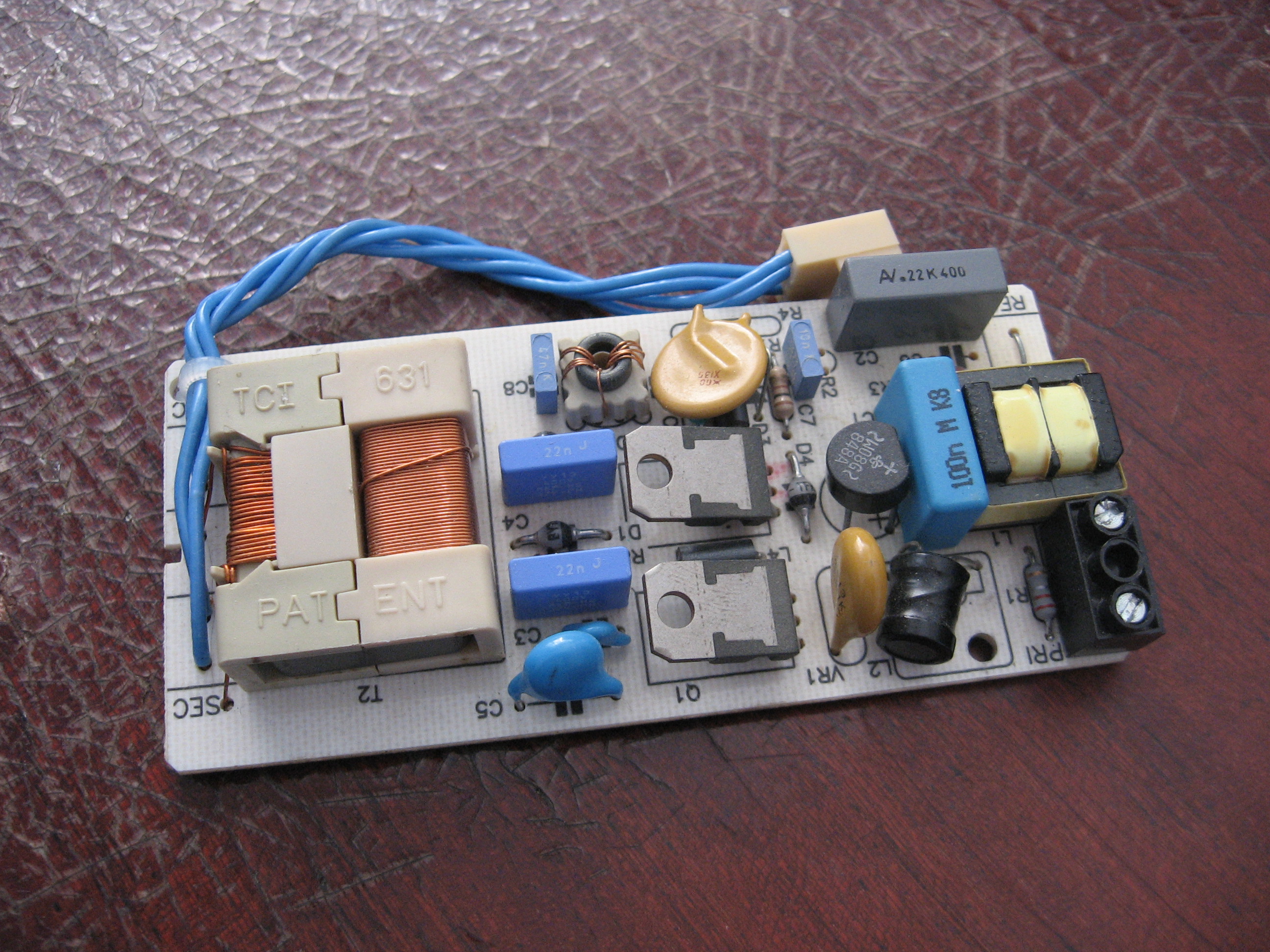

Называется это - электронный трансформатор для галогенок. Цена 4-7 евро 60 ватт.
Для ВВ придется перемотать выходной траф.

ПС. Обратную связь на многофазном устройстве на рабочем сердечнике лепить НЕ-ЛЬ-ЗЯ. Потому и ток растёт и выход падает.

[rezoner]

Vasilius, дело в том, что импульс на коллекторе соседнего транзистора имеет отрицательную полярность относительно общего питания (+ диодного моста). Амплитуда импульса не должна быть больше, чем U питания. Иначе у соседнего транзистора открывается коллекторный переход в прямом смещении, транзистор переходит в инвернсный режим (коллектор и эмиттер меняются местами) и шунтирует импульс. Поэтому и выход  у тебя упал.
Поставь быстрый диод между + моста и общей точкой L1-L2. Рабочее напряжение диода должно быть не менее амплитуды импульса в коллекторе блокинг-генератора в одиночном включении.

[Vasilius]

Добавил в схему два диода VD5 и VD6 между рабочими обмотками и коллекторами транзисторов, стало работать намного лучше (схему перезалил). Правда трех-амперные диоды (HER308) слабоваты, греются собаки! Надо искать другие, ампер на 10.

[Vasilius]

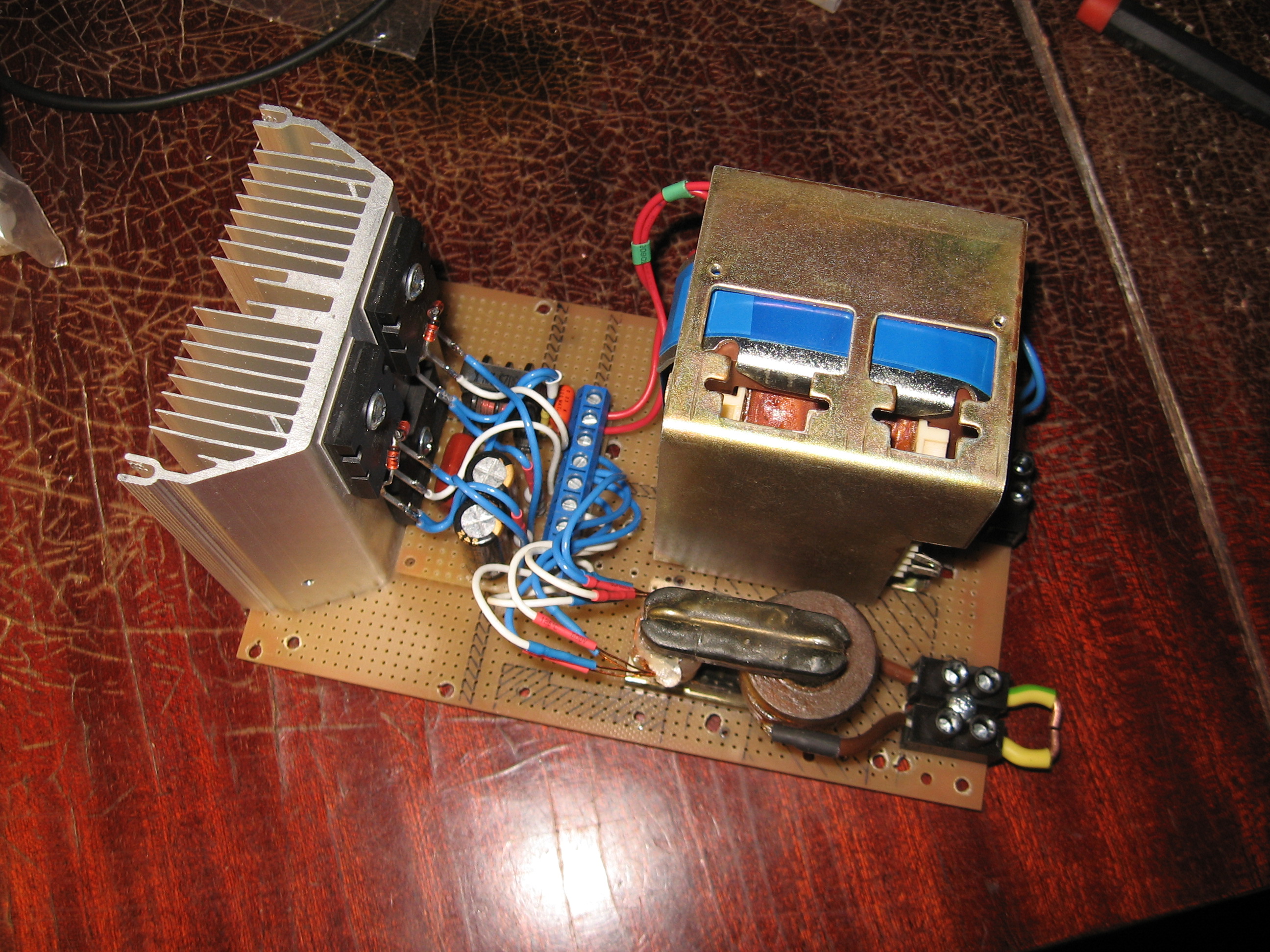

В общем диоды HER308 не подходят, минута работы и они кипят. Поменял на ультрафасты 15ETH06 и посадил на радиатор к транзисторам, нагрева почти нет.

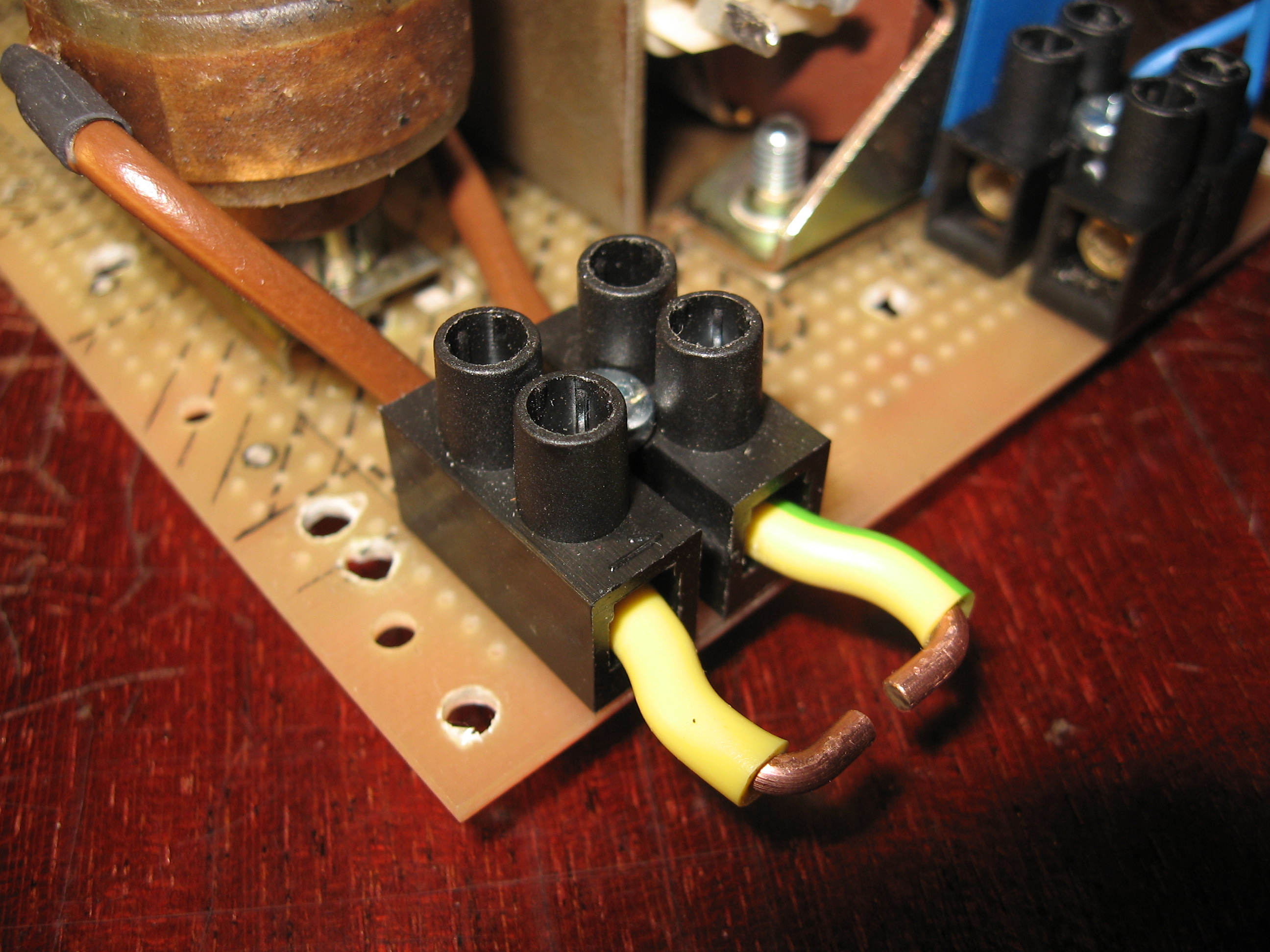

Для разрядника использовал обычную винтовую клеммную колодку и провод 2,5мм², в общем колодка полное г...но, высокое сифонит по ней по полной, особенно когда зазор в разряднике большой и нет искры.

[Vasilius]

Называется это - электронный трансформатор для галогенок. Цена 4-7 евро 60 ватт.

Есть у меня подобный, использовал его как встраиваемый понижающий трансформатор - легкий и габариты небольшие. Но есть у него одна особенность - он работает только если нагрузка не меньше 10Вт. Мне пришлось догружать его резисторами чтобы заработал.

[vitus]

Называется это - электронный трансформатор для галогенок. Цена 4-7 евро 60 ватт.

Есть у меня подобный, использовал его как встраиваемый понижающий трансформатор - легкий и габариты небольшие. Но есть у него одна особенность - он работает только если нагрузка не меньше 10Вт. Мне пришлось догружать его резисторами чтобы заработал.

Переделывал вот по этой схеме, все прекрасно работает.http://stoom.ru/content/view/369/154/ К тому же и аккум шуруповерта один в один Одно но, необходимо обеспечить нормальное охлаждение ключей.

[Extint Spin]

Vasilius, а не для такой ли схемы ваш высоковольтный блок?

[attachment=1252]Vasilius3.png[/attachment]

[Vasilius]

Vasilius, а не для такой ли схемы ваш высоковольтный блок?

[attachment=1252]Vasilius3.png[/attachment]

Нет. У меня другие муравьи в голове
