Пыхтелка

[DELAMORTO]

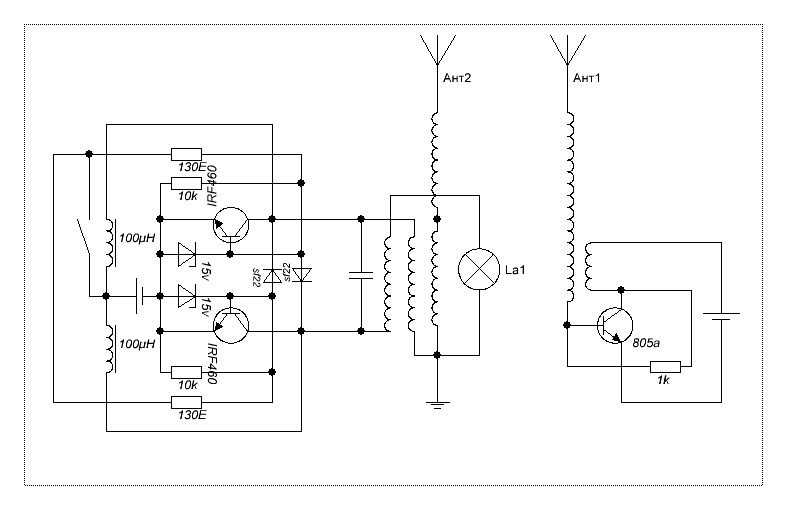

Предлагаю собрать любителям мотать гранаты эту схему.(не зря упомянул  :lol: )
Поясню суть работы. Качер АНТ1 возбуждает резонатор АНТ2, резонатор АНТ2 начинает фитонить. Как только появляется фитон, включается "пыхтелка",
которая будет работать в резонансе с нагрузкой, подавая в нее ток. Простое решение сложной схемы.
[attachment=1373]пыхтелка.JPG[/attachment]

[Will]

а я вот такое делал в 2015 году.

https://www.youtube.com/watch?v=MZDCBF7lTnM

сейчас развил это до схемы управления с 14 микросхемами.  :lol:  :lol:  :lol:

[DELAMORTO]

Не уловил Вилли суть, тут надо заставить АНТ2 излучать вынужденные колебания .

[Elec]

Спойлер

Предлагаю собрать любителям мотать гранаты эту схему.(не зря упомянул  :lol: )
Поясню суть работы. Качер АНТ1 возбуждает резонатор АНТ2, резонатор АНТ2 начинает фитонить. Как только появляется фитон, включается "пыхтелка",
которая будет работать в резонансе с нагрузкой, подавая в нее ток. Простое решение сложной схемы.
[attachment=1373]пыхтелка.JPG[/attachment]

[свернуть]

 Схемное решение интересное! Тут все и резонатор, и рез. контур  Но понимаешь... всем сра..ь, народу- особенно в последнее время на все фиолетово, пока сам не соберешь, не покажешь, и дай бог если будет результат- под нос не сунешь, только тогда.., а так даже нормально тему развить не хотят, берут и уходят- ну может так и правильно...

 Сам то когда собирать начнешь? Попробовать конечно можно, но у самого пару десятков вариантов, скорей всего вперед соберешь. А так- да прибудет с тобой сила!

[DELAMORTO]

Нет нет, именно как нарисовал, резонатор проходит через бифиляр. Единственное бы что добавил - резистор параллельно лампе.
Нагрузка низкоомная все таки нужна там.Возможны вариации....

Идея в том что возбужденный резонатор будет создавать вокруг бифа поле, по типу из этого видео

https://www.youtube.com/watch?v=Rw8WgAS5waU&feature=youtu.be

[Elec]

Спойлер

Нет нет, именно как нарисовал, резонатор проходит через бифиляр. Единственное бы что добавил - резистор параллельно лампе.
Нагрузка низкоомная все таки нужна там.Возможны вариации....

Идея в том что возбужденный резонатор будет создавать вокруг бифа поле, по типу из этого видео

https://www.youtube.com/watch?v=Rw8WgAS5waU&feature=youtu.be

[свернуть]

  :silly:  видео конечно мега информативное!!! провод и клещи  не пойми не правильно. Если ВЧ в проводе заземления то какого ты меришь такими клещами, должен ведь понимать что они показываю.

 несколько вопросов, если позволите:
1) Между Ант2 и бифом надо ловить гармонику или 1 в 1?
2) 1/4 волны от резонатора будешь учитывать для каждой половинки бифа или тупо там LC- здесь LC?

оба вопроса про выделенную часть схемы
[attachment=1379]00077888.jpg[/attachment]

[DELAMORTO]

Там нет высокой частоты.
Ловить не надо, надо просто получить фитон на АНТ2, это будет резонанс двух катушек.
Все как в обычном ТТ, один возбуждает, второй фитонит.

Смотреть с 7.37 Правая катушка и будет АНТ2, она должна фитонить! Есть фитон, значит есть резонанс.

https://www.youtube.com/watch?v=v9aXv57z2NQ&list=PLroJISfcMFIO-Hl4hwx2rS2U7E1T3XaOe

[DELAMORTO]

Elec, энергия тянется к резонансу! Вот видосик посмотри.....

АНТ2 на схеме не просто резонатор, а резонатор проходящий через бифиляр в резонансе с нагрузкой. Резонанс в резонансе (буквально)
https://www.youtube.com/watch?v=xY9iYf7__fo

[Elec]

Спойлер

Elec, энергия тянется к резонансу! Вот видосик посмотри.....

АНТ2 на схеме не просто резонатор, а резонатор проходящий через бифиляр в резонансе с нагрузкой. Резонанс в резонансе (буквально)
https://www.youtube.com/watch?v=xY9iYf7__fo

[свернуть]

 Это все понятно было еще с первого поста, говорю же схема достойна внимания, все видосики посмотрел.

 И что бы по максимуму получить(или возможно хоть что то), надо хотя бы соблюсти гармонику частот между Ант2- резонатором и бифиляром- рез.контуром, в идеале добавить емкости на концы Ант1 и Ант2 снизив частоту и настроить на нее же рез.контур(бифиляр)- ну это так мысли в слух- вариант для проверки.

[DELAMORTO]

пыхтелка на транзюках сама на резонанс встанет, тебе только фитон получить с резонатора.


P|S Сектанты фазы и пики ищут и понятия не имеют для чего высокое, и как качер заменяет разряды в заземление, городят схемы уже на CPU  :lol:  ...забыли что есть автогенератор, который сам на резонанс встает. :whistle:

[DELAMORTO]

Тут же все просто, берешь 3 провода одинаковой длинны и каркас картонный подлиннее. На 3 части раздели его, в 1\3 мотаешь три обмотки одна на другой, на 2\3 мотаешь резонатор мелким проводом и цепляешь его холодным концом к одной из трех обмоток. На 2 оставшиеся цепляешь лампу и пыхтелку транзисторную. Подключаешь заземление, оно нужно для резонатора.Любым качером возбуждаешь резонатор, как получишь на нем фитон включаешь пыхтелку. Можно потом попробовать качер разместить на резонаторе сразу, и добиваться чтобы он фитонил.


[attachment=1389]23.JPG[/attachment]

[DELAMORTO]

Пока есть пауза в работе, собрал пыхтелку с трифиляром по схеме.
Запустилась и работает, позже буду подключать качер.
Кстате там 40 вольт в контуре.
https://www.youtube.com/watch?v=h3l1ReSE75Q

[DELAMORTO]

И еще немного подробней о пыхтелке и как ее пыхтеть  :lol:
https://www.youtube.com/watch?v=AsG62j80voU


Печатка в LAy6, кому надо

[attachment=1405]пыхтелка.rar[/attachment]

[DELAMORTO]

Есть проще вариант, Пантюхов предлагал, но она резонанс плохо держит.
А курили ее одно время много, особенно PREVA и я.

[Will]

http://realstrannik.com/forum/delamorto/996-pykhtelka?start=18#66091
http://realstrannik.com/forum/delamorto/996-pykhtelka?start=18#66093

как бы
