ТЕМА:

Вот ещё один "познавший истину"

Я не познавший истину а только пытаюсь понять принципы работы ТТ.
Я так понимаю вы Vlad_iMir в этой теме недавно?
Если вы разобрались с работой ТТ тогда ответе на вопрос который я задал RLC.

мозг пишет: Вот ещё один "познавший истину"

Я не познавший истину а только пытаюсь понять принципы работы ТТ.
Я так понимаю вы Vlad_iMir в этой теме недавно?
Если вы разобрались с работой ТТ тогда ответе на вопрос который я задал RLC.

Нее, Владимир в этой теме слишком давно
А можно увидеть ссылочку на док где указывается намотка с шагом?

мозг пишет: RLC так зачем Тесла мотал вторички с резко увеличивающимся расстоянием между витками в конце намотки?

Чтобы не было пробоя между витками. В темноте хорошо видно, что на мощном трансформаторе начинает светится синим верхняя часть вторички.

Alfic.
В вопросе который я задал нет ни чего о том что касается намотки катушки Тесла с шагом.
Прочтите внимательно вопрос а вопрос звучит так((зачем Тесла мотал вторички с резко увеличивающимся расстоянием между витками в конце намотки?)) говорится о намотке с шагом в конце намотки ,то есть на вершине ТТ.
RCL дал исчерпывающий ответ.

RLC пишет:

мозг пишет: RLC так зачем Тесла мотал вторички с резко увеличивающимся расстоянием между витками в конце намотки?

Чтобы не было пробоя между витками. В темноте хорошо видно, что на мощном трансформаторе начинает светится синим верхняя часть вторички.

- Коллега! Вы указали - часть ответа. Т.Е. - если в цепи нет таких мощностей импеданса, а при этом шаг переменным является, то очевидно - это уже попадает под понятие Тесла, о силе(энергии), те, что - распределённые.
- Распределённые энергии для электронщиков - это одно, а там, где Максвелл и Тесла приобщались к природе из НЕУЛОВИМОСТИ ПРИЗРАКОВ - ФАНТОМ - тут другие, не ЭлектроМагнитноМеханические взаимодействия. Тут принцип распределённых сил, в виртуальных пространствах. Это ПРИЗНАК продольных сил, который в сочетании с Признаком распределённых сил, позволяет наращивать, ДОМИНИРОВАТЬ, в пассивном преобразовании СЕ - в эффективность - и преобразования - и эффективность системы в целом(БТГ). Последнее в ЭлектроМагнитноМеханических взаимодействиях - не требуется, поэтому и игнорируется. Но, игнорировать в пассивном преобразовании СЕ - такое становится источником - невосполнимых потерь.

С ув.

ИМХО.

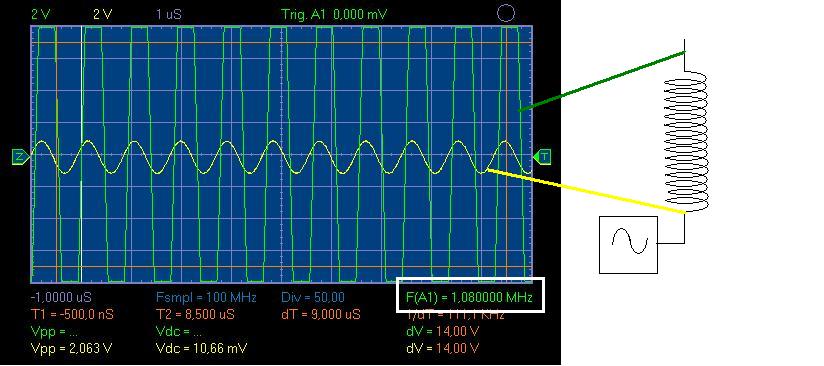

Трансформатор Тесла создает большую разность потенциалов за счет 1/4 волны напряжения. В "правильном" ТТ на одном конце вторички напряжение должно быть "0", на другом "мах". Длина провода, толщина и кол-во витков, не имеют решающего значения, так же как и индуктивность. Вторичка это ближе к волноводу, поэтому определяющими параметрами являются геометрические размеры. "Рабочая" частота может быть легко определена с помощью генератора синуса и осциллографа. На один конец катушки подаётся синус, на второй щуп. Лучше использовать двухлучевой для наглядности. При достижении правильной частоты - сигнал улетит "в космос". На сигнальном конце останется прежним. Измерения надо проводить бесконтактно, так как емкость щупа даст очень большие искажения. Проверено.

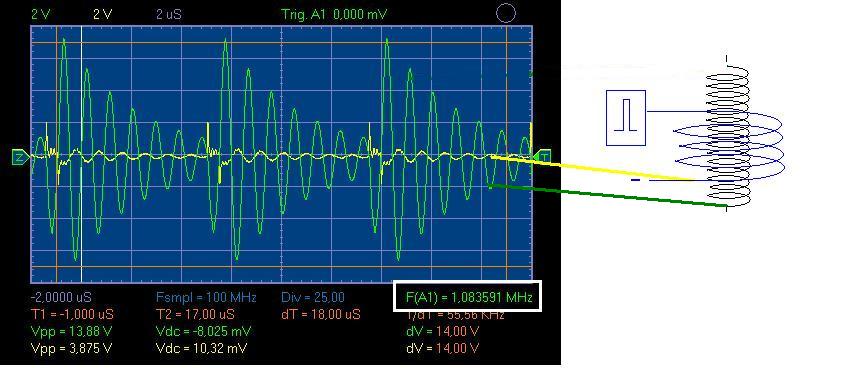

Вторичку надо мотать не "от балды". Надо чтобы найденная частота совпадала со свободными колебаниями самой вторички. Проверяется так. Надо мотануть индуктор и постучать по нему импульсами. Если частота свободных колебаний вторички совпадет с теми, что были измерены предварительно, то вот он 1/4 волновой ТТ.
Проведя некоторое количество экспериментов, у меня получилось следующее: L = d x 3.14 x 1.618.
L - длина намотки,
d - диаметр каркаса
3,14 - число "Пи"
1,618 - "Золотое сечение"
Еще раз повторяю, что все написанное ИМХО, но проверенное экспериментально.

Mitek
Но самое главное Вы так и не сказали, как снять прибавку и пустить на самозапит схемы и нагрузку...

Нужен совет по конструктиву катушки Тесла. У моей гранаты резонансная частота 3.55 мгц. По выведенным правилам мне нужно мотать вторичку на такуюже частоту. Получается длина волны в моем случае - 84.51 м. 1/4 - 21.12 м. Длина намотки на каркасе 42 мм долна составить проводом 0.45 мм -13 см. Теслу хотел нагрузить качером. Намотав теслу по этому расчету я не смог получить нужную частоту на антенне. Используя методику Сталкера по настройки теслы с выхода гранаты я получил максимум - 410 вольт при частоте на антенне 1.7 мгц. Дальнейшее уменьшение витков вторички с целью получения нужной частоты приводило к уменьшению выходного напряжения, увеличению тока потребления и остановки работы качера.

Есть ли решение этой проблемы?

dozor пишет: Mitek
Но самое главное Вы так и не сказали, как снять прибавку и пустить на самозапит схемы и нагрузку...

Невозможно снять пальто которого нет.

vasili1952 пишет: Нужен совет по конструктиву катушки Тесла. У моей гранаты резонансная частота 3.55 мгц. По выведенным правилам мне нужно мотать вторичку на такуюже частоту. Получается длина волны в моем случае - 84.51 м. 1/4 - 21.12 м. Длина намотки на каркасе 42 мм долна составить проводом 0.45 мм -13 см. Теслу хотел нагрузить качером. Намотав теслу по этому расчету я не смог получить нужную частоту на антенне. Используя методику Сталкера по настройки теслы с выхода гранаты я получил максимум - 410 вольт при частоте на антенне 1.7 мгц. Дальнейшее уменьшение витков вторички с целью получения нужной частоты приводило к уменьшению выходного напряжения, увеличению тока потребления и остановки работы качера.

Есть ли решение этой проблемы?

Странно.когда вы настраиваете приемник на волну радио станции вы просто контур подстраиваете КПЕ конденсатором выделяя именно ту частоту которая вам нужна... это аналог.Передал на часте 1.5 мегагерца то и настраивай примерное на это же прием,это по эфиру .По одному проводу конечно проще,просто используя землю.

dozor пишет: Mitek
Но самое главное Вы так и не сказали, как снять прибавку и пустить на самозапит схемы и нагрузку...

Ветка называется "Трансформаторы Тесла". Про съем, прибавку и самозапит, тут вроде речи не должно быть.
На новом страннике, в ветке РЭДа я выкладывал эксперимент по съёму, но уверен, что никто это повторять не стал. Стопудово будет и с этим экспериментом. Через пару страниц, опять начнут мерять длину провода, индуктивность, и искать резонансы. Ну и всё вернётся в привычное русло. Смысл ТТ в том, что он создает разность потенциалов в пространстве, т.е. необходимое и достаточное условие для существования тока. Аналог: ионосфера - земля.

Mitek пишет: ИМХО.

ВНИМАНИЕ: Спойлер!

Трансформатор Тесла создает большую разность потенциалов за счет 1/4 волны напряжения. В "правильном" ТТ на одном конце вторички напряжение должно быть "0", на другом "мах". Длина провода, толщина и кол-во витков, не имеют решающего значения, так же как и индуктивность. Вторичка это ближе к волноводу, поэтому определяющими параметрами являются геометрические размеры. "Рабочая" частота может быть легко определена с помощью генератора синуса и осциллографа. На один конец катушки подаётся синус, на второй щуп. Лучше использовать двухлучевой для наглядности. При достижении правильной частоты - сигнал улетит "в космос". На сигнальном конце останется прежним. Измерения надо проводить бесконтактно, так как емкость щупа даст очень большие искажения. Проверено.
Вторичку надо мотать не "от балды". Надо чтобы найденная частота совпадала со свободными колебаниями самой вторички. Проверяется так. Надо мотануть индуктор и постучать по нему импульсами. Если частота свободных колебаний вторички совпадет с теми, что были измерены предварительно, то вот он 1/4 волновой ТТ.
Проведя некоторое количество экспериментов, у меня получилось следующее: L = d x 3.14 x 1.618.
L - длина намотки,
d - диаметр каркаса
3,14 - число "Пи"
1,618 - "Золотое сечение"
Еще раз повторяю, что все написанное ИМХО, но проверенное экспериментально.

при этом не учитывается диаметр провода?!

berserk пишет: при этом не учитывается диаметр провода?!

У меня было две катушки, одна намотана ПВ-1 примерно 1 квадрат, вторая лаковым толщиной примерно 0,4 мм, т.е количество витков и длина провода отличались в разы, а частота свободных колебаний отличалась несильно. Правда каркасы немного отличались. Наматывать на одинаковые было лень.

Новые теоретические пояснения в работе трансформатора Теслы от Акулы.

С 16 минуты. Конференция с Владимиром Лебедевым с ГВ. Акцент делается на сопряжение импульсов с индуктором.

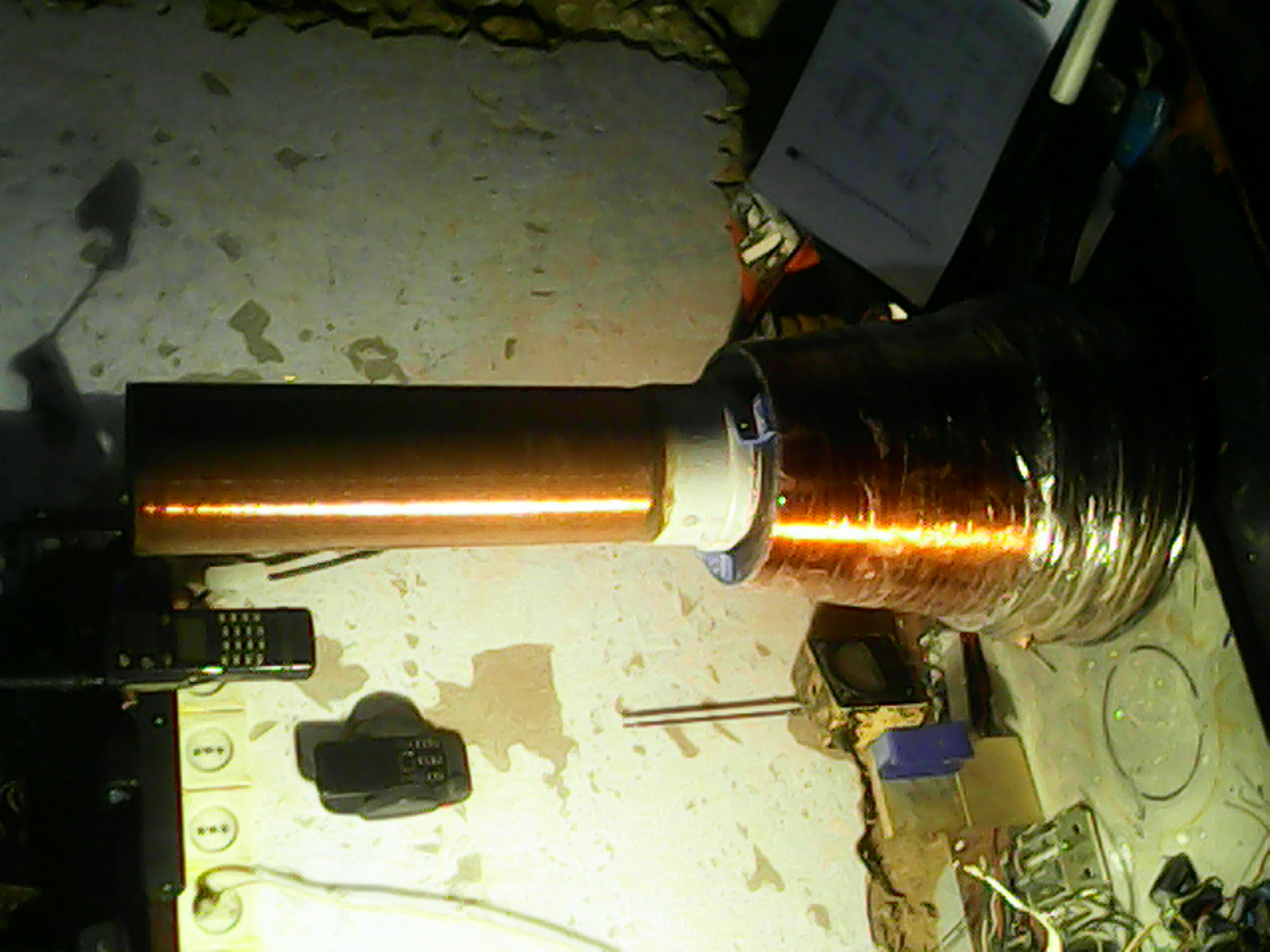

мотаю для ТТ резонатор. Нижняя конусная часть проводом о,4 на пластмассовую корзину для канцелярских отходов.Выше на неё труба канализационная, там уже провод 0,23. Общая длина проволоки ( по четверти) резонирует по прикидам на 78 кГц. Гонял ТЛ494 с драйвером и ИГБТшником, но не попал в резон. Погонять по методике Юра61, но прибор со 100 кГц.:
realstrannik.ru/foru...ektor.html
Поэтому сверху ещё добавлю провода потоньше и с шагом, чтобы четверть-резонанс спустился хотя бы до 20...30 кГц.Либо подключить ВВкабелем антенну люминивую и поискать.
Снизу намотан индуктор из алюминиевой шинки от трёхфазного трансформатора от сварочника, метров 12 длиной.
Получилась индуктивность 90 мГн, а при замкнутом индукторе 78 мГн. По-моему неплохо...
