ТЕМА:

У меня интересная схема 5 года 4 нед. назад #44508

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
A-tac как всегда прав Схема не пошла Я легко принимаю поражения Как с гуся вода

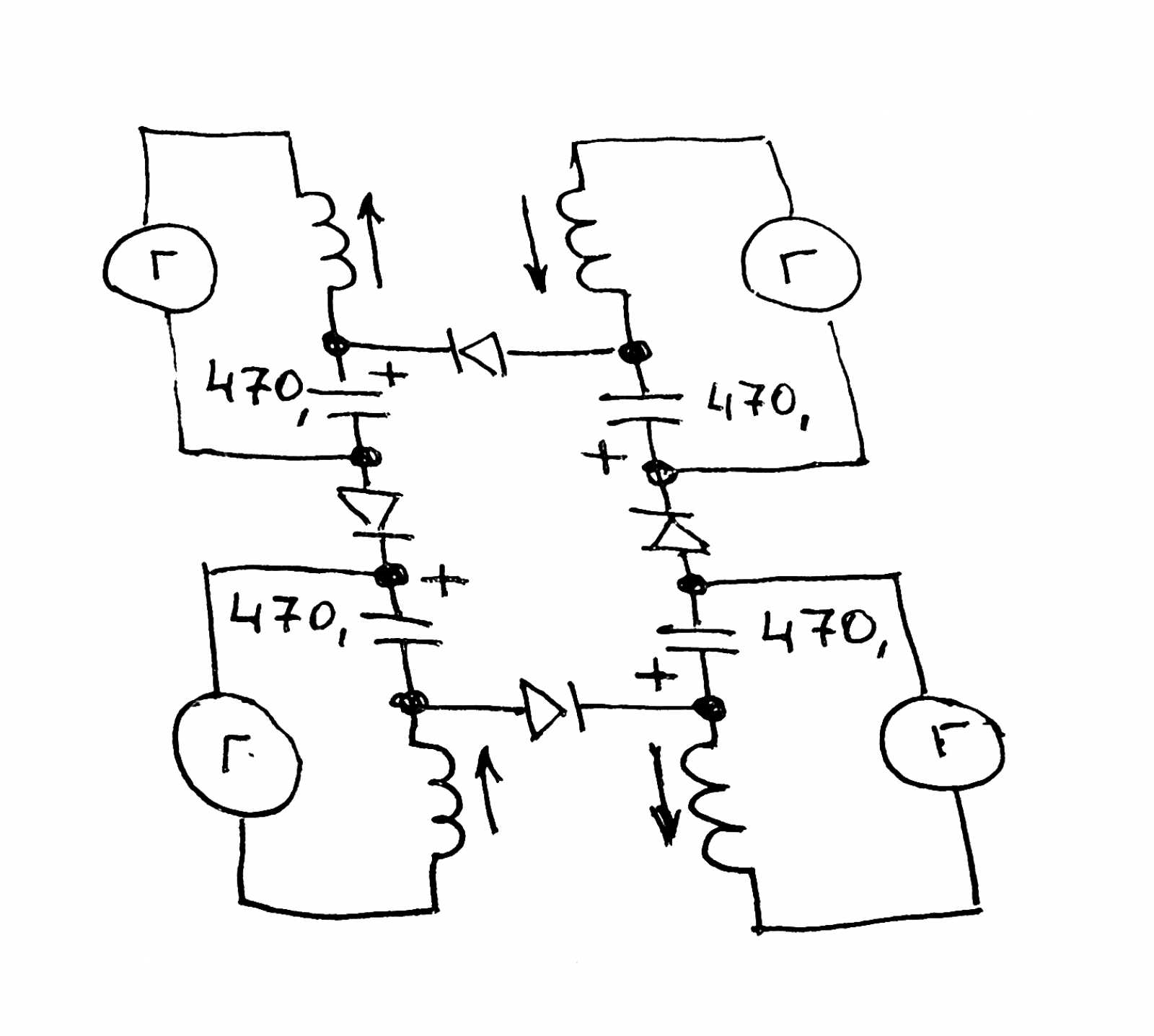

Вернулся к схеме пост 44354 Решил что верхние катушки должны быть на одном кольце
а нижние на другом Попались на глаза катушки от блока питания компьютера
Разные по размеру Что может и лучше Схема проработала 1 час 34 мин Примерно 7 гц
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 нед. назад #44510

matros
Живу я здесь
Живу я здесь
Сообщений: 1791
Спасибо получено: 936

Муравей пишет: A-tac как всегда прав Схема не пошла Я легко принимаю поражения Как с гуся вода
Вернулся к схеме пост 44354 Решил что верхние катушки должны быть на одном кольце
а нижние на другом Попались на глаза катушки от блока питания компьютера
Разные по размеру Что может и лучше Схема проработала 1 час 34 мин Примерно 7 гц


Муравей чтоб был какой то смысл в твоих изысканиях подкину идею, нужно использовать уменьшение магнитного поля катушки после отключения от источника для наведения эдс во второй которая к источнику подключается т.е складываем энергию спадающего мп с энергией кондера, но тут есть одна хитрость если обмотки намотаны вместе на одном участке сердечника энергия будет при спаде делится пополам т.е спадающее поле помимо наведения еще ведь кондер должно заряжать но энергия поделится между кондером и второй катушкой чтоб этого не произошло надо обмотки мотать на разных частях магнитопровода т.е. рядом чтоб связь только через магнитопровод была тогда энергия не уменьшается у каждой своя но еще зеркально на вторую наводит.

Зы для понимания токи в катушках текут в одну сторону (т.е магнитные поля согласны , сердечник естественно не замкнут) но сдвинуты на 90 грд. т.е. ключи по очереди.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от matros.

У меня интересная схема 5 года 4 нед. назад #44513

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Matros трудно понять Нарисовал бы
Нашел еще такую катушку Больше размером Приделал к схеме третье плечо
По логике должно добавиться 40 мин Запустил Посмотрим

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 нед. назад #44519

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Схема закончила работу - 2 ч 11 мин Думал количество перейдет в качество

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 4 нед. назад #44522

dozor
Живу я здесь
Живу я здесь
Сообщений: 576
Спасибо получено: 256

Муравей пишет: Схема закончила работу - 2 ч 11 мин Думал количество перейдет в качество

Слушай и внимай что говорит тебе Матрос!!!
Спасибо сказали: matros

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 3 нед. назад #44525

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Ну какое уменьшение магнитного поля Это же не синусоида Попробую сдвинуть импульс во втором генераторе
по времени

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 3 нед. назад #44531

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
А где питание нагрузка

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 3 нед. назад #44536

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Правый и левый ключи работать не будут Напряжение на кондере должно превысить
напругу на базе там где катушка для включения А на базе полное питание

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 3 нед. назад #44547

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Без светодиода в базе работать не будет
Понижаю тебя до младшего лейтенанта

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 3 нед. назад #44579

matros
Живу я здесь
Живу я здесь
Сообщений: 1791
Спасибо получено: 936

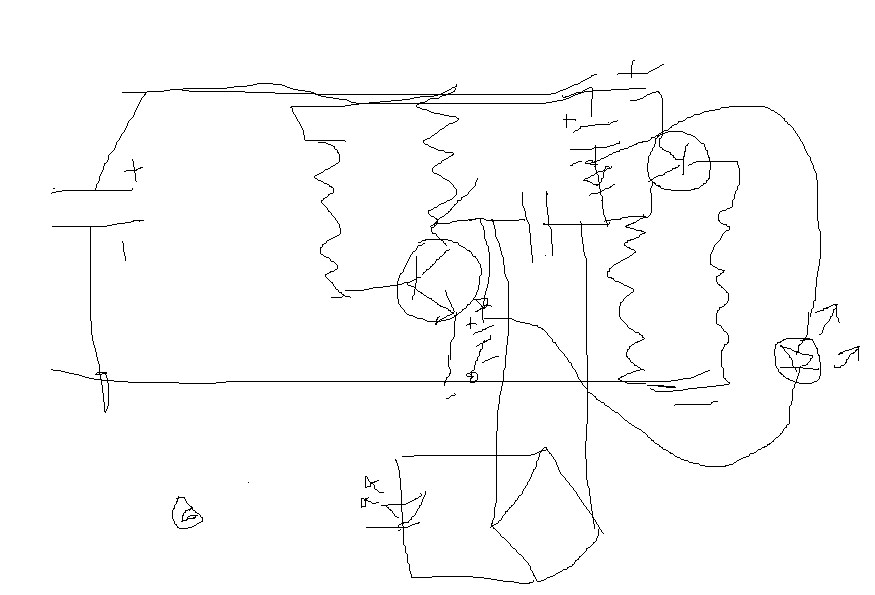

Муравей пишет: Matros трудно понять Нарисовал бы

Ключи Т1,Т2 работают синхронно также Т3,Т4 схема косой мост возвращает энергию в кондер ключи каждой схемы работают по очереди т.е. открылись т1 и т2 ток в катушке увеличился ключи закрываются после закрытия открываются т3,т4 т.е уменьшающееся поле катушки L1 наводит эдс во второй складываясь с напругой второго кондера и тд.


катушки транса на разных частях магнитопровода т.е. рядом а не поверх друг друга и не намотаны одновременно в 2 провода. при таком расположении катушек их индуктивность "максимальна" при трансформации, транс с зазором т.к магнитные поля в одну сторону но по очереди.

можно как у тебя на картинке катушки рядом, только зазор обязательно.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)
Вложения:
Спасибо сказали: Муравей

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от matros. Причина: 2

У меня интересная схема 5 года 3 нед. назад #44580

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Высший класс Благодарю
Спасибо сказали: matros

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 3 нед. назад #44651

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Не совсем то что сказа matros Но все-таки

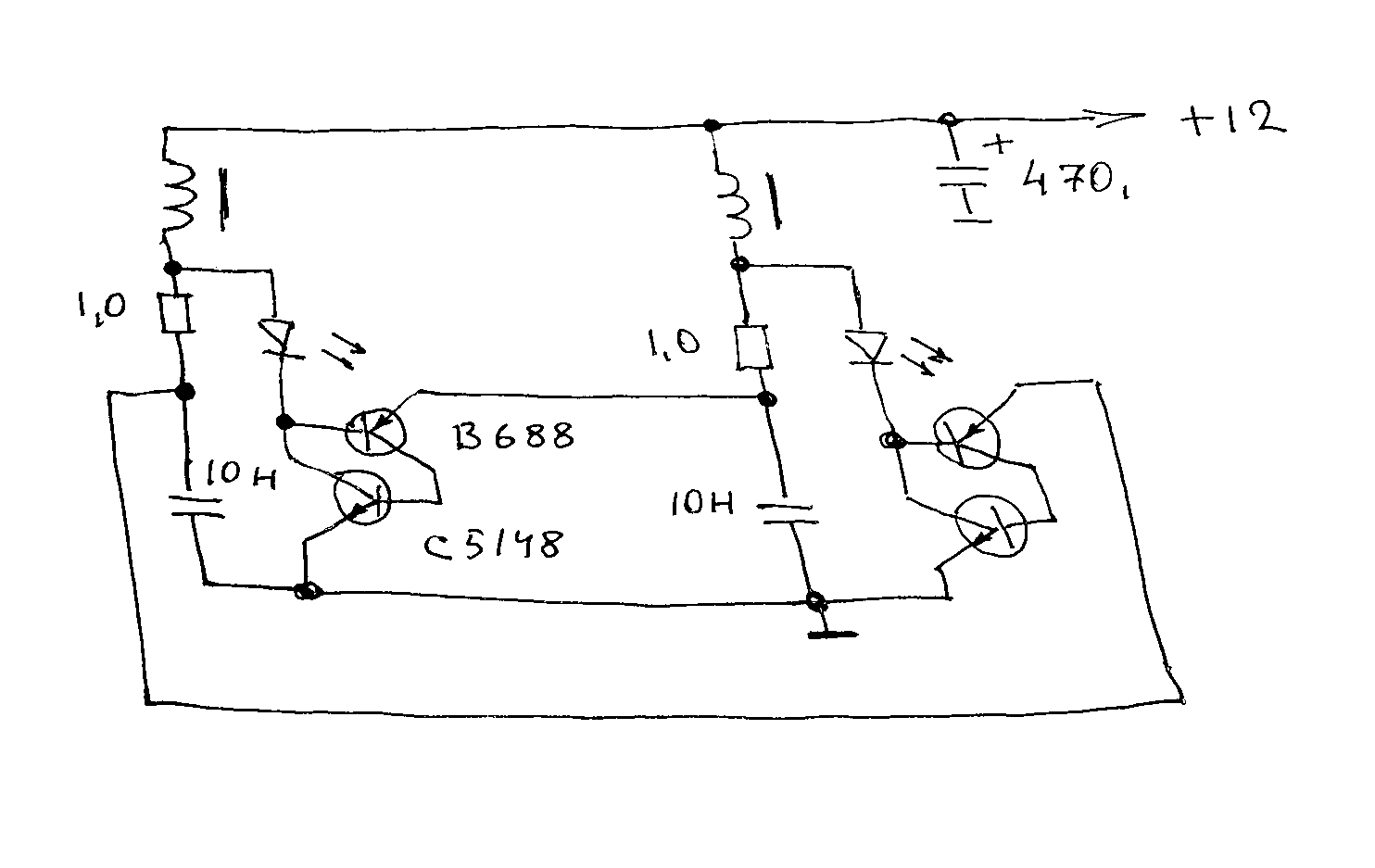

Привожу полностью т к есть изменения Схема запущена прошло больше часа
Правый генератор отличается дополнительным светодиодом Теперь напруга на
кондере 10 Н никогда не достигнет порога открытия ключа Пока не уменьшится
внешнее напряжение Такой момент наступит когда качнутся катушки Фактически
это ждущий одновибратор По вспышкам заметно что он отстает т е включается
на обратном ходе Вспышки раз в сек
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 3 нед. назад #44656

matros
Живу я здесь
Живу я здесь
Сообщений: 1791
Спасибо получено: 936

Муравей пишет: Не совсем то что сказа matros Но все-таки
Привожу полностью т к есть изменения Схема запущена прошло больше часа
Правый генератор отличается дополнительным светодиодом Теперь напруга на
кондере 10 Н никогда не достигнет порога открытия ключа Пока не уменьшится
внешнее напряжение Такой момент наступит когда качнутся катушки Фактически
это ждущий одновибратор По вспышкам заметно что он отстает т е включается
на обратном ходе Вспышки раз в сек


чет у тебя там по моему помимо кондеров ток катушет идет.

Эту тему можно немного по другому обыграть, слыхал про диодный колебательный контур? так вот там 2 катушки через диоды на кондер подцеплены каждая свою полуволну отрабатывает , катушки на отдельных сердечниказ т.е без магнитной связи , так вот если сделать эту связь (с условием что каждая обмотка на своем участке магнитопровода ,это важно) то схема должна работать на саморазгон т.е получается кондер разряжается на одну из катушек ток в нейц растет затем эта катушка уже становится источником и заряжает кондер обратной полярностью но у нас есть магнитная связь со второй обмоткой и уменьшающееся поле первой катушки наводит в ней эдс т.е надо замкнуть выводы второй катушки на время уменьшения поля в первой т.е на время перезаряда кондера затем кондер начинает разряжаться на вторую катушку ток в которой уже не ноль т.е старт тока в ней не с ноля а свеличены которая невелась уменьшающимся полем первой ну и тд.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от matros.

У меня интересная схема 5 года 3 нед. назад #44661

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Пока и так хорошо работает В дальнейшем хочу в правом генераторе светодиоды заменить на диоды
чтобы получить удар сильнее Первый твой вариант больше по душе И схема почти готовая была
На двух полевиках и генератор между ними Так понимаю если сердечник с зазором то нужно
искать стоячую волну

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 3 нед. назад #44662

matros
Живу я здесь
Живу я здесь
Сообщений: 1791
Спасибо получено: 936

Муравей пишет: Пока и так хорошо работает В дальнейшем хочу в правом генераторе светодиоды заменить на диоды
чтобы получить удар сильнее Первый твой вариант больше по душе И схема почти готовая была
На двух полевиках и генератор между ними Так понимаю если сердечник с зазором то нужно
искать стоячую волну


Все прозаичнее сердечник с зазором чтоб не насыщался т.к магнитные поля одного направления.
