matros благодарю Я же понимаю что мои схемы просто экономичные Не хватает главного
Может это оно Проверить не трудно Экс будет по этой схеме Возможно диод на полевике лишний
Нижние катушки на маленьком сердечнике

Справа хоть бы кондёр нарисовал что-ли..... и его питание от светодиода
вдруг заработает......
А вааще вся система будет "стоять" .
Для правильного понимания "стояния" ссылка: openrobo.ru/control/driver
или: datagor.ru/practice/...telya.html
как всё это сделать на паре-тройке транзисторов - Надо думать!!!!!
Если каждую обмотку на твоей схеме запитать на принципах управления
шаговым двигателем, то можно получить уверенный ток. Хватит ли его на самозапит?
Зависит от тебя......

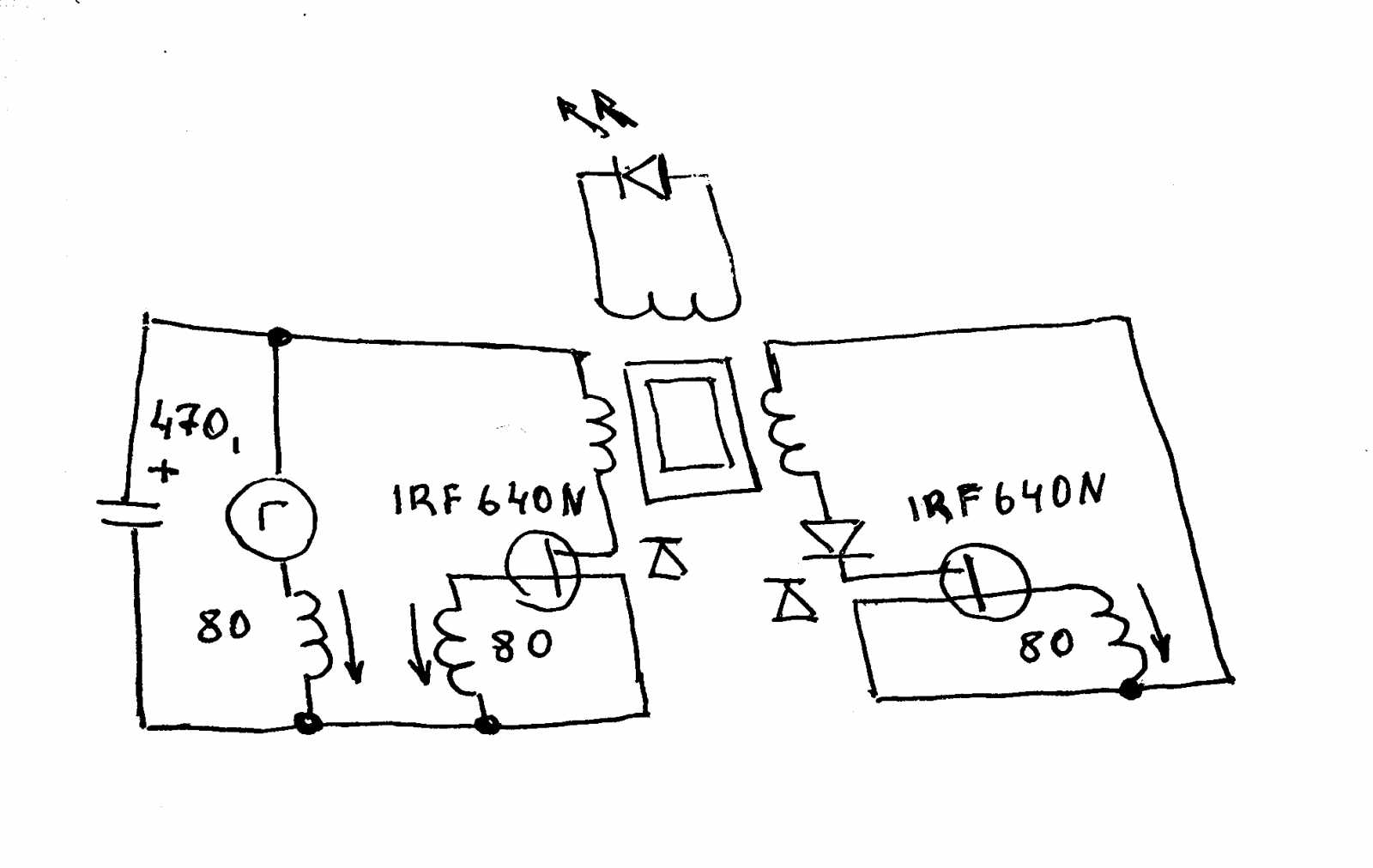

Муравей пишет: matros благодарю Я же понимаю что мои схемы просто экономичные Не хватает главного
Может это оно Проверить не трудно Экс будет по этой схеме Возможно диод на полевике лишний
Нижние катушки на маленьком сердечнике

Попробуй так, тут в источник должно больше возвращатся, вместо светодиода лампу накаливания можно.

Юрий м пишет:

Муравей пишет: Стало интересно будет ли работать светодиод в генераторе последовательно с резистором
1 м на зарядку кондера 10 н Маломощный светодиод хорошо видно вспыхивает Теперь
ясно почему частота 7 гц Импульс из катушки заряжает кондер 10 н гораздо быстрее
почти не замечая мегаомм Значит в катушках Теслы вообще сплошные потери Там киловольты

конечно, вы заряжаете кандёр, теряете половину, потом его разряжаете, ещё теряете половину, во всех устройствах где используется заряд разряд кандёра теряется 75%.... на каждый затраченный ватт получаете 0,25 ватта

это касается всех схем кроме резонансных ибо в резонансных схемах рекуперация магнитного поля тока конденсатора идет автоматически и в фазе с генератором, это отображается на потреблении паралельного контура

Никакого встречного потока я не обнаружил Все по кругу пришлось правую обмотку перецепить
Светодиод на обмотке поверх всех действительно вспыхивает Яркость как у генератора
Это кочечно удивительно Теперь думаю намотать как можно больше провода Чтобы снять больше
Полевики не ставил Подумал один генератор справится Правая обмотка к нему же через диод

Добавление витков ничего не дало

и не даст - проверь вот такую схему - сначала на нагрузку через кондер, а потом сам кондер на нагрузку...

может быть так будет интереснее......

Муравей пишет: Никакого встречного потока я не обнаружил Все по кругу пришлось правую обмотку перецепить
Светодиод на обмотке поверх всех действительно вспыхивает Яркость как у генератора
Это кочечно удивительно Теперь думаю намотать как можно больше провода Чтобы снять больше
Полевики не ставил Подумал один генератор справится Правая обмотка к нему же через диод

Я стесняюсь спросить, а как ты его искал ? самый простой вариант (так тоже будет работать но немного хуже) это вторичку которая на втором керне просто закоротить, а поле встречное регистрировать можно даже гайкой подвешенной на нитке по появлению притяжения на торцах сердечника т.е. в местах между катушками , а если как ты говоришь по кругу у тебя бы во первых не работала съемная (та что поверх обоих т.к круговое поле компенсирует друг друга для съемной) во вторых у тебя может диод во вторичке стоять не на прямой ход а на обратный тогда будет все работать через ж...
Ладно в общем проехали.

A-tac пишет:

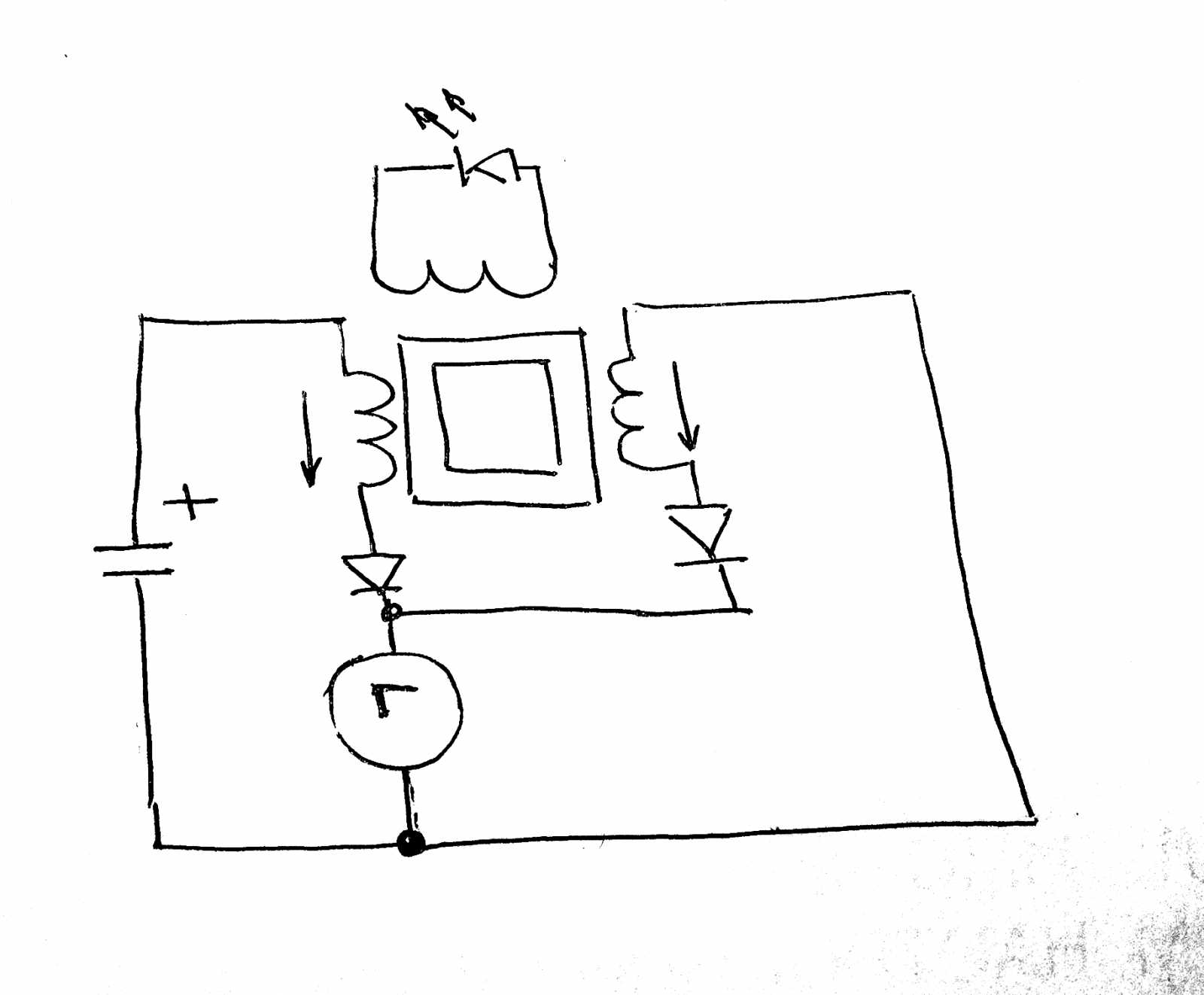

может быть так будет интереснее......

ну и что здесь интересного? Где сдвиг фаз?

Поправь меня если не так При указанном направлении намотки верхний светодиод не работает
Если правую катушку перевернуть то работает в любую сторону Наверно можно ставить два встречно

Муравей пишет: Поправь меня если не так При указанном направлении намотки верхний светодиод не работает
Если правую катушку перевернуть то работает в любую сторону Наверно можно ставить два встречно

В принципе магнитные поля нарисованы верно , смысл в том чтоб токи в первичке и вторичке были только на прямом ходе в съемной только на обратном т.е. при обрыве первичного тока вторичный как ведомый автоматически уменьшается до ноля что хорошо в этой схеме обратнохода нет на первичке выброса т.к. эдсы обмоток на разных кернах направлены встречно что при росте тока что при спаде, но в съемной что поверх обоих они работают согласно и наводится эдс только от спада МП в принципе на нее по большому счету можно не ставить диод но с ним лучше т.к. поля не полностью скомпенсированы.

Лучше конечно все настраивать по осциллографу и от независимого генератора подбирая длительность и частоту импульсов . фишка в том что со вторички которая на втором керне можно снимать нагрузку т.к. это не влияет на процесс накопления энергии в сердечниках, если сравнить токи первички в обычном трансе и с разнесенными обмотками то видно что ток во втором от нуля плавно начинает повышаться а в первом сначала скачком до максимума (т.е. сразу безвозвратные потери) а затем плавный рост.

Ps для понимания; на прямом ходе если посмотреть на транс спереди то токи в катушках будут направлены с передней стороны в одну сторону либо влево либо вправо а в съемной диод ставится таким образом чтоб ток был в ту же сторону что и в этих обмотках т.е. чтоб отсекать эдс прямого хода (хотя по сути она там в съемной практически не наводится).

doktorsvet пишет:

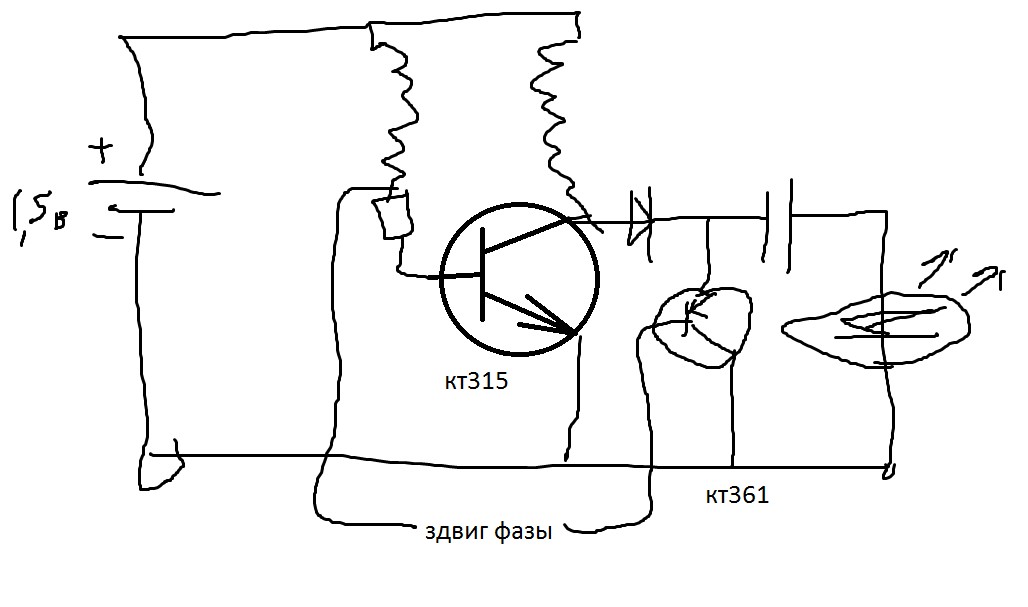

ну и что здесь интересного? Где сдвиг фаз?

---

Здесь ваще только одна фаза.....
Сдвигай куда хочешь или оставь, как есть - ей пофигу.

A-tac пишет: doktorsvet пишет:
ну и что здесь интересного? Где сдвиг фаз?

---

Здесь ваще только одна фаза.....
Сдвигай куда хочешь или оставь, как есть - ей пофигу.

И ПОЙДЕТ У ТЕБЯ ИМПУЛЬС С КОЛЛЕКТОРНОЙ КАТУШКИ - ЗАКРОЕТ ТРАНЗ, А ДО КОНДЕРА НЕ ДОЙДЕТ - смысл то в чем?

doktorsvet пишет:

A-tac пишет: doktorsvet пишет:
ну и что здесь интересного? Где сдвиг фаз?

---

Здесь ваще только одна фаза.....
Сдвигай куда хочешь или оставь, как есть - ей пофигу.

И ПОЙДЕТ У ТЕБЯ ИМПУЛЬС С КОЛЛЕКТОРНОЙ КАТУШКИ - ЗАКРОЕТ ТРАНЗ, А ДО КОНДЕРА НЕ ДОЙДЕТ - смысл то в чем?

зарядит кондёр через диод .... а транзистор его разрядит в момент открытия первого транзистора .... больше смысла нет.
Светодиод будет светить при зарядке и при разрядке кондёра. Резистор нужен для ограничения тока на светодиоде.... чтобы не сдох.
