Муравей пишет: Здесь избавился от высокоомных катушек В отключенном состоянии ток через генератор очень маленький
Это значит что ток через другой включенный генератор не может быть большим
Чтобы узнать работают ли диоды на возврат энергии- временно менял их на светодиоды Вспыхивают ярко

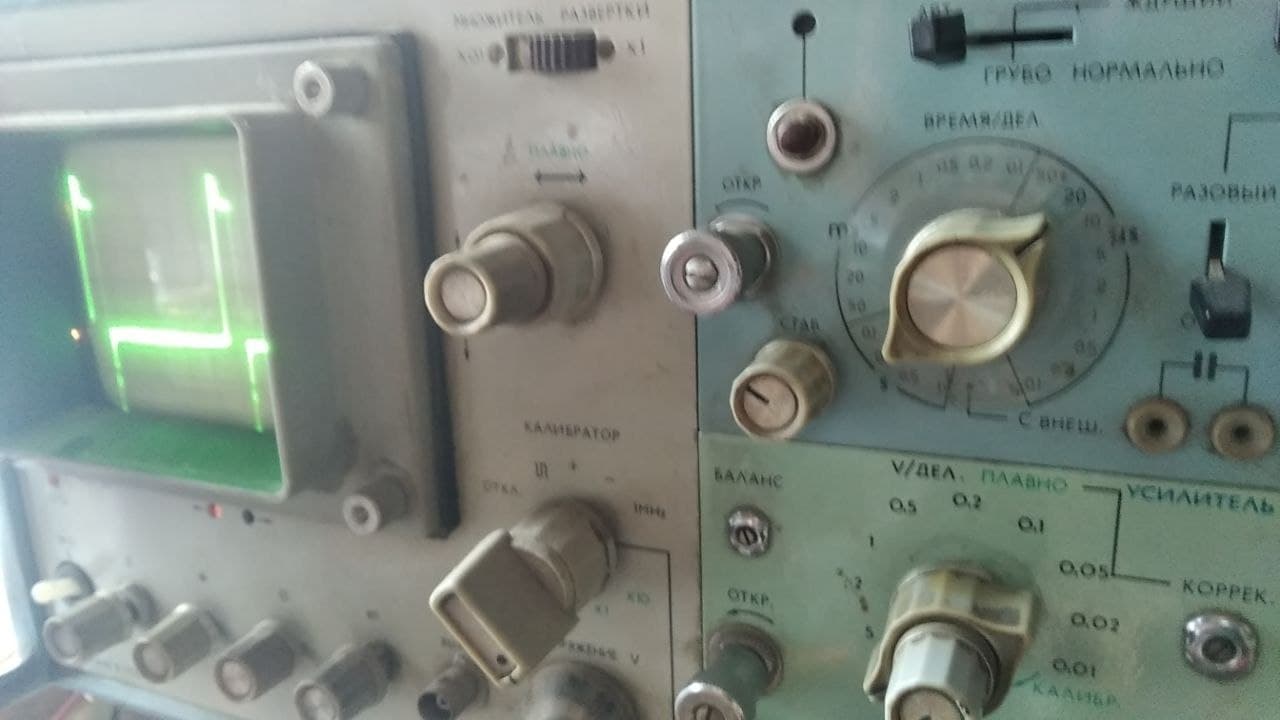

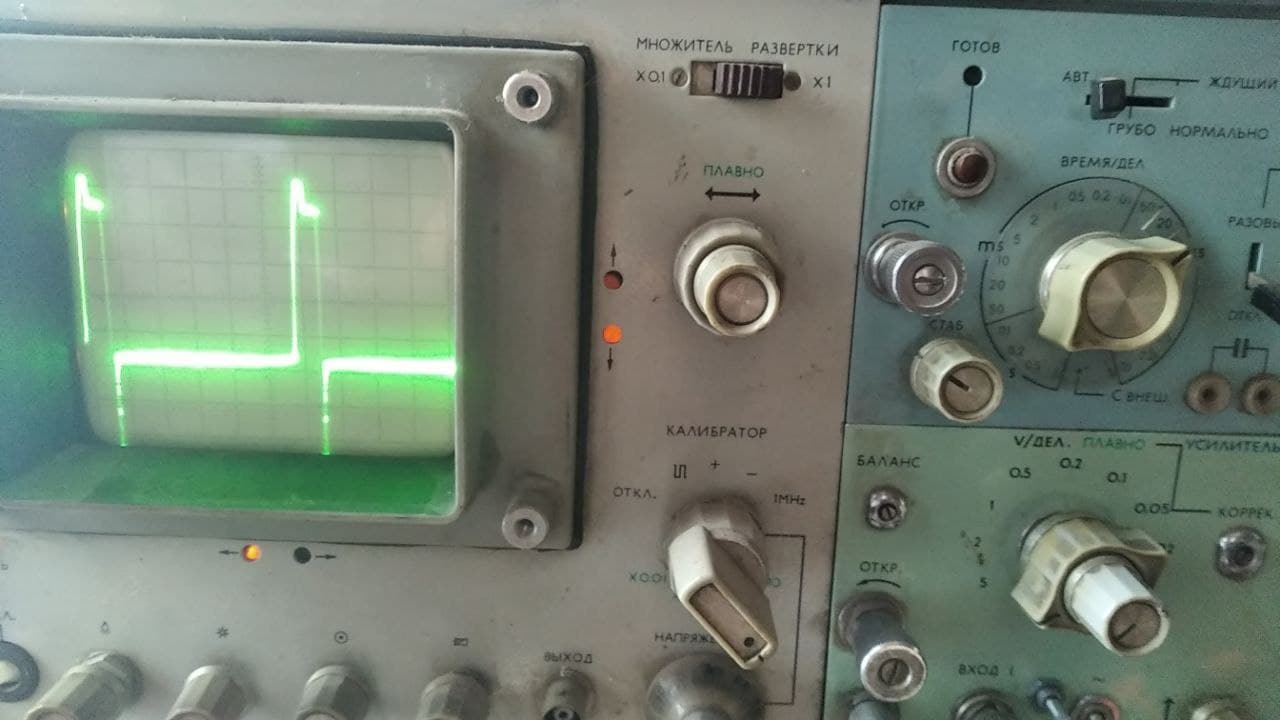

Частота примерно 20 гц Время работы 28 мин Для такой частоты очень хорошо
Это лучшая схема на данный момент Здесь закольцованы две одинаковые ячейки
Думаю кольцо из большего числа ячеек будет работать больше

...Это лучшая схема, поздравляю!!!!....
Кольцо из большего количества ячеек работать будет хуже....
Хотя смотря как коммутировать....
...В этом направлении прибавки нет и не будет....
Это схема очень длительного и экономного разряда двух конденсаторов... заряд конденсаторов она физически не предусматривает...
Когда вспыхивают светодиоды или когда вместо них стоят диоды, в этот момент теряется энергия - она уходит через свет или тепло.... ты её не собрал, она от тебя сбежала.....

A-tac говорит что заряда не происходит Это легко проверить
Замеряем время с диодами и без них В данный момент у меня другие катушки
Время с диодами -34 мин Время без диодов -27 мин

Муравей пишет: A-tac говорит что заряда не происходит Это легко проверить
Замеряем время с диодами и без них В данный момент у меня другие катушки
Время с диодами -34 мин Время без диодов -27 мин

Я говорил про заряд, ты говоришь про время....
Кто про Фому, а кто про Ерёму....
Яркий пример: любое рабочее авто, да хоть ВАЗ 2101... там аккумулятор явно заряжается, пока двигатель работает - тут такой факт из жизни, хрен его оспоришь - у тебя конденсаторы Разряжаются - иначе ты про время бы не вспоминал - это тоже факт и его тоже хрен оспоришь.... Так о чём спор?
Хоть золотые катушки поставь - или перпендикулярно - или параллельно - им пофигу, .... им пофигу- есть у них диоды или их нет -
они нужны, как обратный клапан в системах подачи воды...- они не дают энергии исчезнуть, и поэтому энергия сливается в конденсатор, как в ёмкость....Конденсатор - как накопитель энергии - у тебя теряет энергию... А вот когда он будет накапливать её - тогда у тебя будут гореть транзисторы - и тогда схемы будут другие....
Если ты намотал катушку с такими параметрами, что энергии туда вливаешь со стакан, а собираешь с ведро или бочку, то тогда всё по фэншую, а если ты туда вваливаешь ведро, а на выходе сухо или пару капель, то это не катушка, а лом железный для долбления асфальта в отсутствии отбойного молотка....
Если у тебя диод имеет сопротивление или ограничение прохождения электрического тока, то всю энергию ты в конденсатор никогда не соберёшь - часть всегда исчезнет внутри диода - так что чем меньше сопротивление перехода внутри диода, тем больше энергии припрётся в конденсатор....
Если у тебя конденсатор имеет проблемы, как дырявое ведро, то энергия в нём надолго не задержится...
Если ты засовываешь в конденсатор контрэнергию, то эти два вида энергии друг с другом не дружат сразу и в конденсаторе энергии не будет....
Энергия бывает многих видов, в тои числе и по фактору вращения - всё это надо учитывать - это как правая и левая резьба - если она не подходит, то хрен гайку на винт навернёшь - так и с энергией - она в конденсатор не пойдёт, сколько её туда не пинай - ничего не выйдет.....
Очень надеюсь, что доходчиво объяснил.....
Хотя кому как кажется.....

На прошлой схеме у каждого электролита катушки с обоих сторон Этим смягчается удар
В этой схеме удар должен быть сильнее Но пока у меня нет четырех генераторов

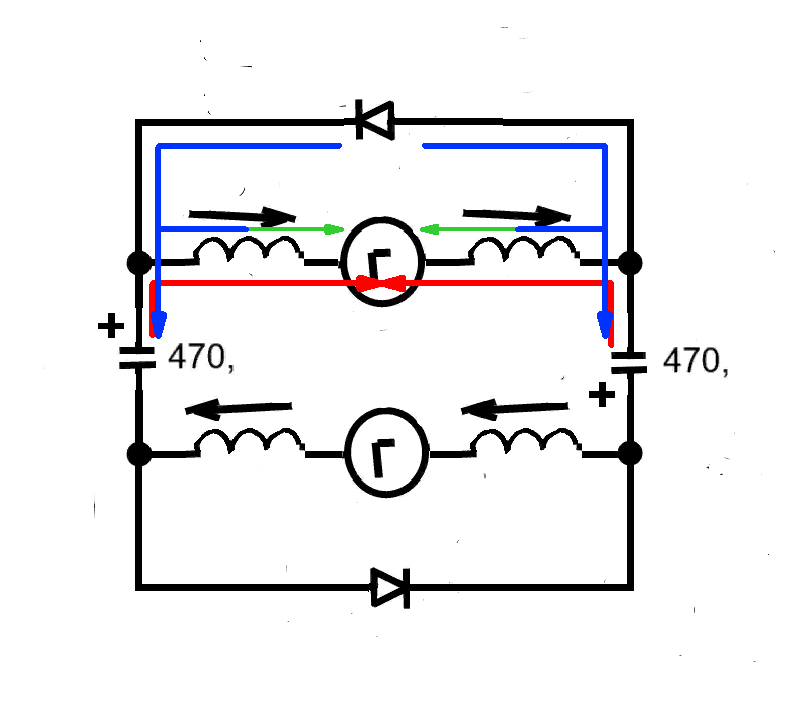

красным - ход токов фазы замыкания ключа генератора
синим и зелёным -ход токов фазы размыкания ключа генератора
обе катушки в фазе размыкания ключа по факту разомкнуты и ход токов зелёного и синего направления отсутствует также по факту
.... фактически ОЭДС почти никак не участвует в этой схеме, поэтому происходит разряд обоих конденсаторов....

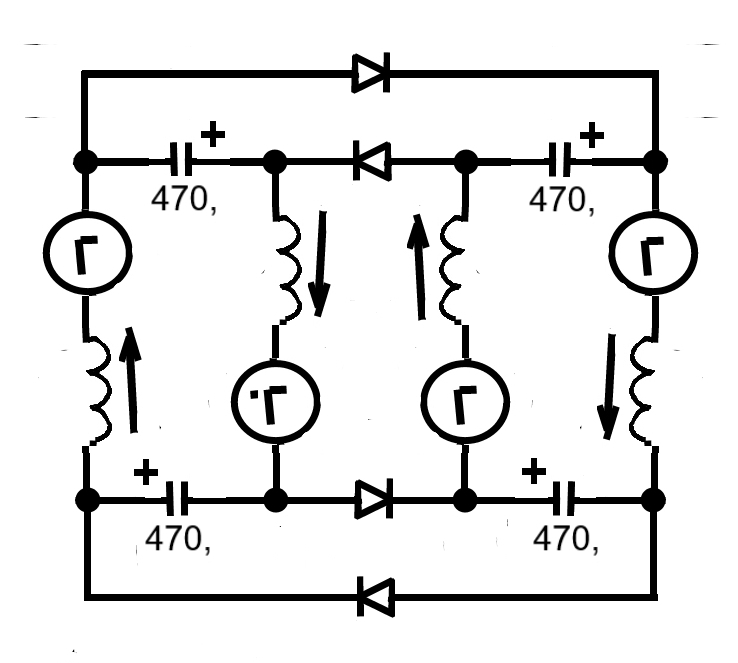

точно такая же картина и с четырьмя генераторами, которых нет в наличии....

После отключения ток в катушке продолжается какое-то время Чем больше катушка тем больше это время
Именно этим обьясняется свечение светодиодов если их поставит вместо диодов

Вот, реальная вещь... схема простая, как джоуль вор...
Жрёт 10 вольт 60 ма, на выходе 150 вольт и 58 ма на коротком замыкании....
Муравей, тут много чего есть...:

Интересно! А можно схему посмотреть на рисунке?)

spaceon пишет: Интересно! А можно схему посмотреть на рисунке?)

#80346 в этой ветке показывает направление....
необходимо учитывать минимум 10 летний стаж очень хитровыгнутых вариантов намотки, которые удалось дотумкать за это время...
с обыкновенной намоткой типа "в навал" эти схемы работать не будут никогда....

A-tac пишет:

spaceon пишет: Интересно! А можно схему посмотреть на рисунке?)

#80346 в этой ветке показывает направление....
необходимо учитывать минимум 10 летний стаж очень хитровыгнутых вариантов намотки, которые удалось дотумкать за это время...
с обыкновенной намоткой типа "в навал" эти схемы работать не будут никогда....

Напишите мне в личку, не знаю что делать...

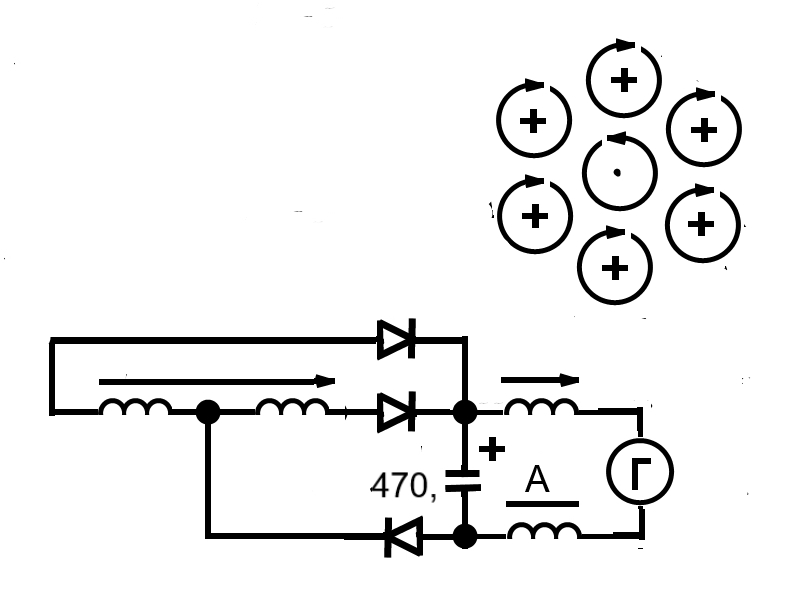

Новая идея Схема почти та же но конструктив другой
Катушка А- высокоомная Верхняя катушка генератора расположена в центре бублика
Вокруг нее шесть одинаковых катушек Все параллельно На схеме -левая двойная
Все катушки на ферритовых стержнях Их магнитное поле стремится замкнуться в торроид
Наружные катушки будут захватывать свободные заряды из окружающей среды
Может придется верхний лак пошкурить Придется поработать

Природа выбирает короткий путь Магнитным линиям центрального сердечника легче
замкнуться через готовые сердечники расположенные рядом чем по воздуху
Трансформаторы устроены так же

Муравей пишет: Новая идея Схема почти та же но конструктив другой
Катушка А- высокоомная Верхняя катушка генератора расположена в центре бублика
Вокруг нее шесть одинаковых катушек Все параллельно На схеме -левая двойная
Все катушки на ферритовых стержнях Их магнитное поле стремится замкнуться в торроид
Наружные катушки будут захватывать свободные заряды из окружающей среды
Может придется верхний лак пошкурить Придется поработать

ВНИМАНИЕ: Спойлер!

На первый взгляд.... Просто К.З. генератора!!
Ну, а если - ПОРАБОТАТЬ и разъяснить - этим катушкам что они должны делать!! - слегка пошкуривая лак, убеждая, что б захватывали свободные заряды из окружающей среды.... То получится не просто КЗ!!! А - офигительное КЗ!!!

Разговор по существу мне нравится Чувствую глубокие знания С блуждающей катушкой не понятно

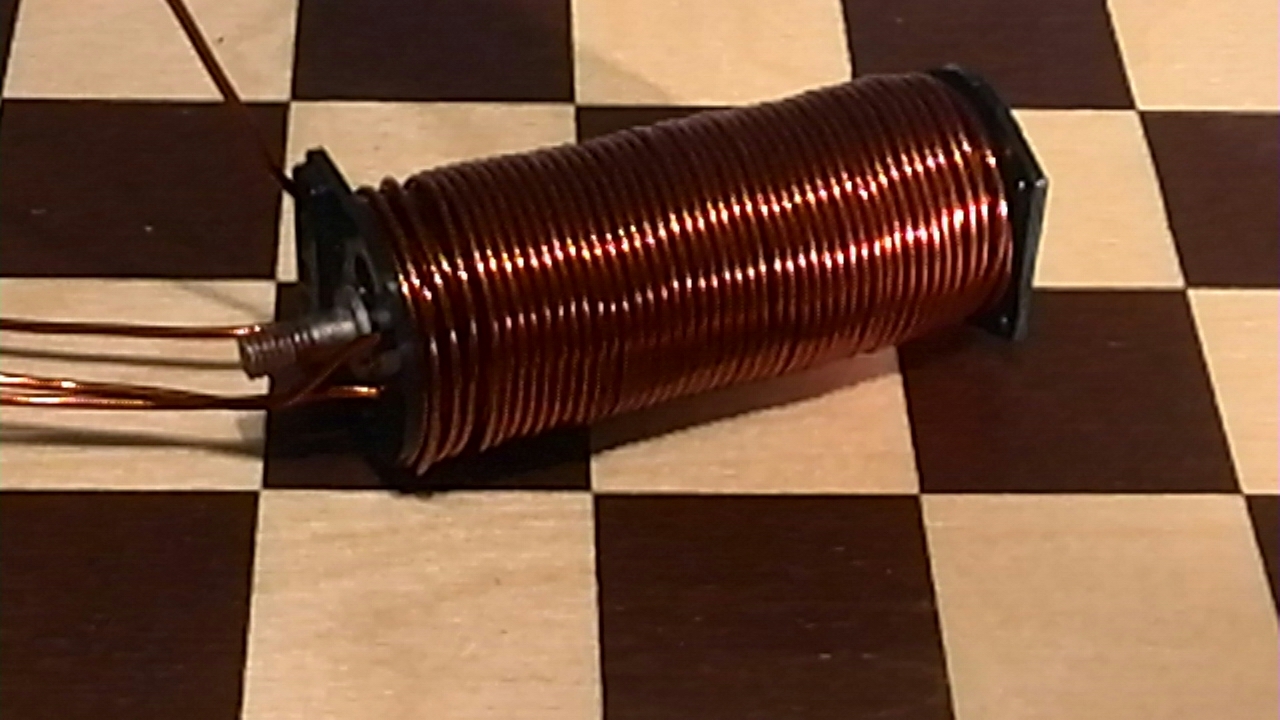

По своей схеме : Сил хватило на 4 катушки Толстый провод кончился На одной катушке будет
провода меньше Для эксперимента пойдет Одна будет в центре и 3 по кругу Каркас взял готовый

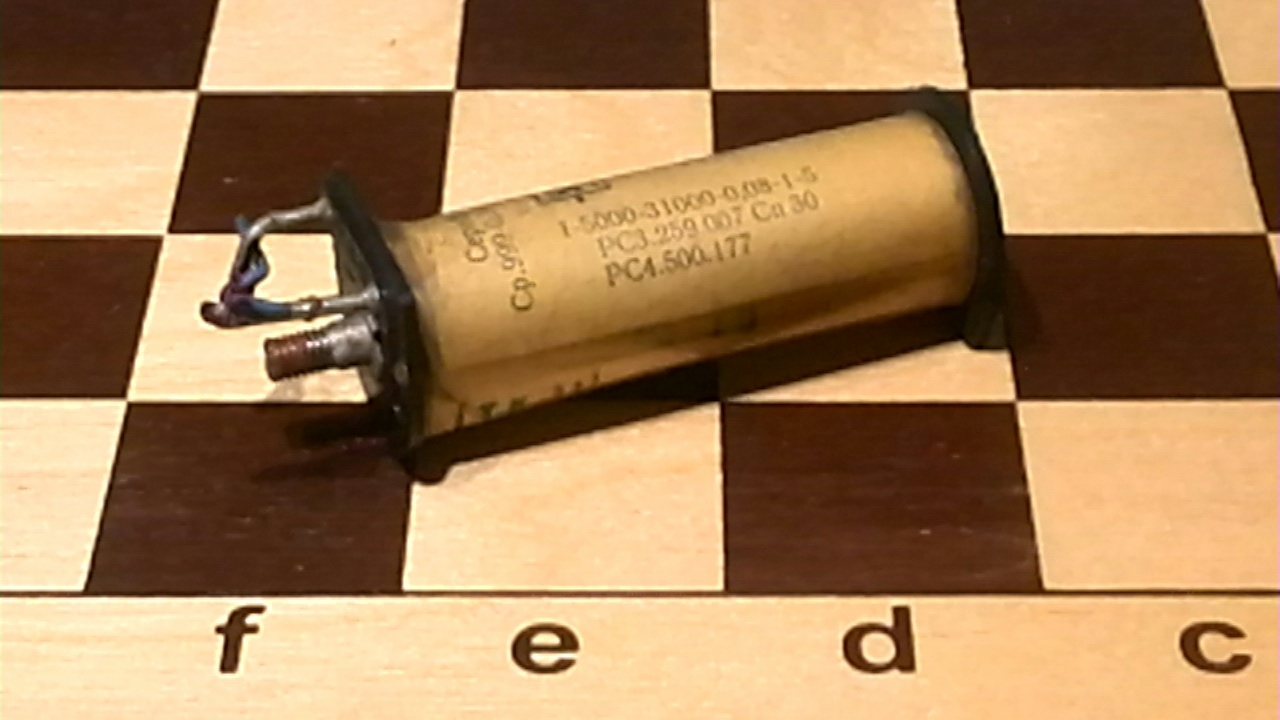

на железном сердечнике Не знаю откуда такие катушки Старый провод снял и намотал новый

Схема проработала 1 ч 5 мин
