ТЕМА:

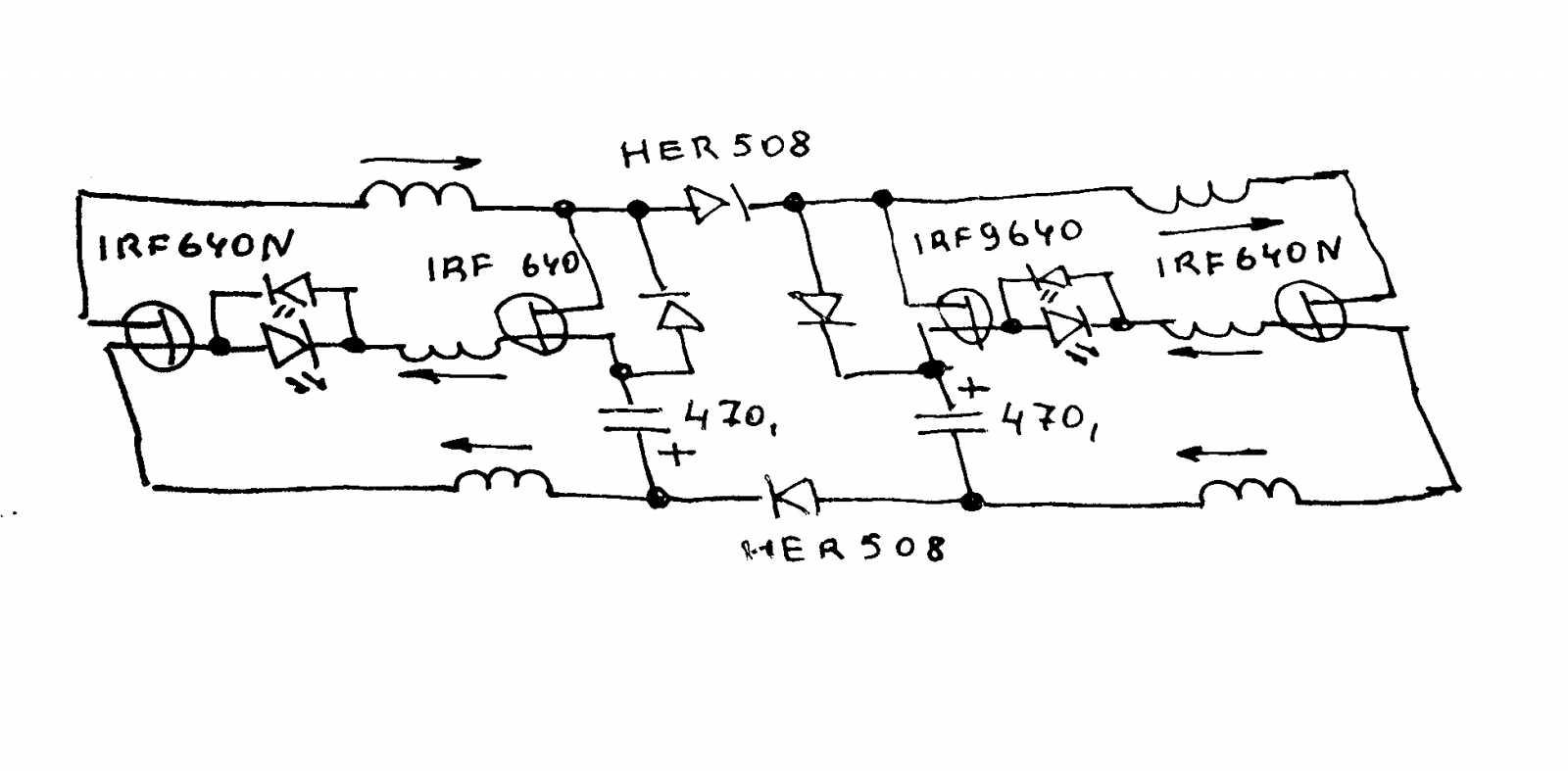

Думаю так пойдет

Муравей пишет: Думаю так пойдет

Не, будет стоять и пробуксовывать! управление очень неустойчивое, +
очень кривой старт системы, + разрыв катушек 640-ми, и, как следствие,
недобор ОЭДС на зарядку кондёров.... и - 9ку дорисуй, пожалуйста
на левом 9640....

A-tac прав Слева 9640 Скоро приступаю

A-tac как всегда прав Схема не пошла Я легко принимаю поражения Как с гуся вода
Вернулся к схеме пост 44354 Решил что верхние катушки должны быть на одном кольце

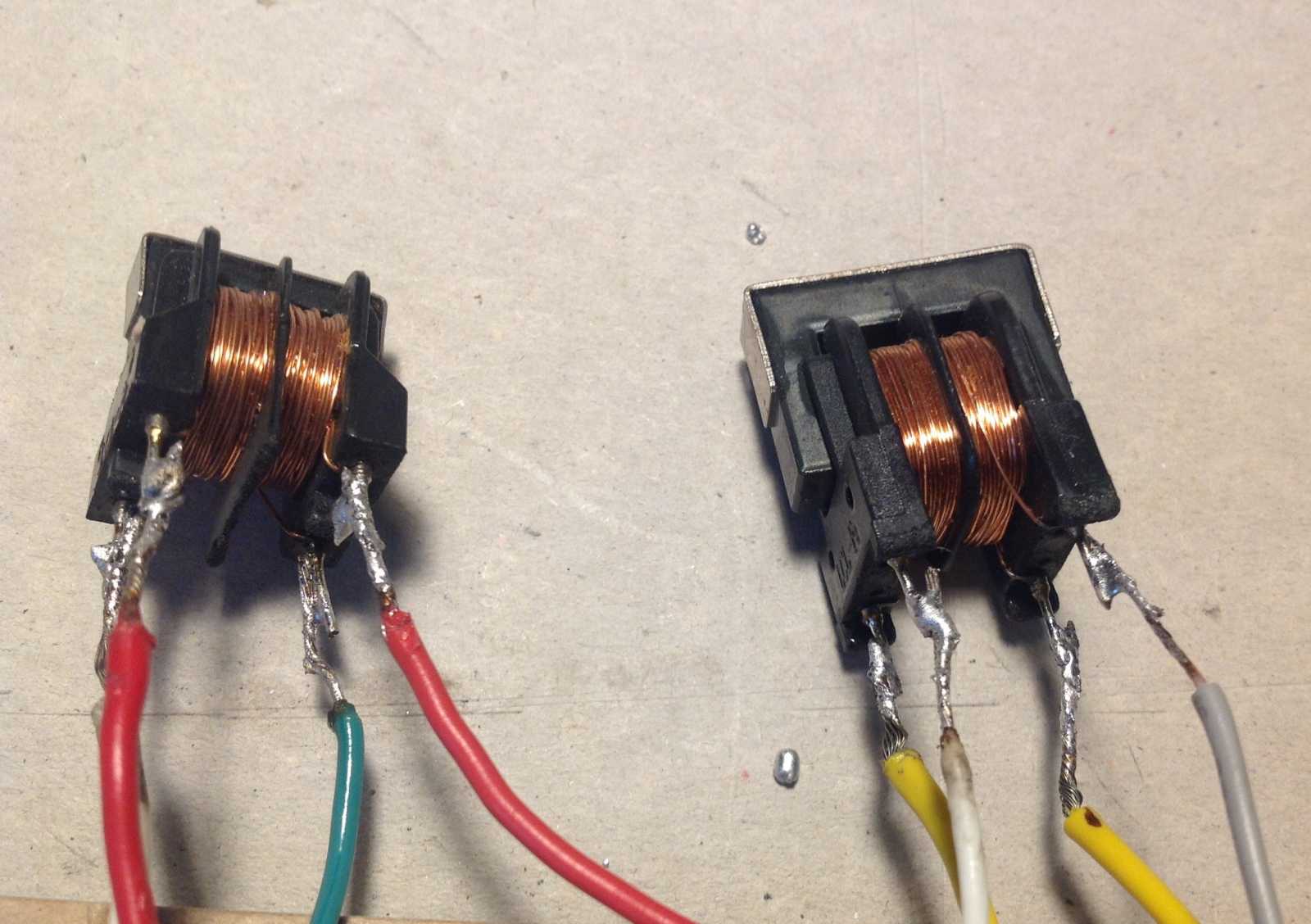

а нижние на другом Попались на глаза катушки от блока питания компьютера
Разные по размеру Что может и лучше Схема проработала 1 час 34 мин Примерно 7 гц

Муравей пишет: A-tac как всегда прав Схема не пошла Я легко принимаю поражения Как с гуся вода
Вернулся к схеме пост 44354 Решил что верхние катушки должны быть на одном кольце
а нижние на другом Попались на глаза катушки от блока питания компьютера
Разные по размеру Что может и лучше Схема проработала 1 час 34 мин Примерно 7 гц

Муравей чтоб был какой то смысл в твоих изысканиях подкину идею, нужно использовать уменьшение магнитного поля катушки после отключения от источника для наведения эдс во второй которая к источнику подключается т.е складываем энергию спадающего мп с энергией кондера, но тут есть одна хитрость если обмотки намотаны вместе на одном участке сердечника энергия будет при спаде делится пополам т.е спадающее поле помимо наведения еще ведь кондер должно заряжать но энергия поделится между кондером и второй катушкой чтоб этого не произошло надо обмотки мотать на разных частях магнитопровода т.е. рядом чтоб связь только через магнитопровод была тогда энергия не уменьшается у каждой своя но еще зеркально на вторую наводит.

Зы для понимания токи в катушках текут в одну сторону (т.е магнитные поля согласны , сердечник естественно не замкнут) но сдвинуты на 90 грд. т.е. ключи по очереди.

Matros трудно понять Нарисовал бы
Нашел еще такую катушку Больше размером Приделал к схеме третье плечо
По логике должно добавиться 40 мин Запустил Посмотрим

Схема закончила работу - 2 ч 11 мин Думал количество перейдет в качество

Муравей пишет: Схема закончила работу - 2 ч 11 мин Думал количество перейдет в качество

Слушай и внимай что говорит тебе Матрос!!!

Ну какое уменьшение магнитного поля Это же не синусоида Попробую сдвинуть импульс во втором генераторе
по времени

А где питание нагрузка

Правый и левый ключи работать не будут Напряжение на кондере должно превысить
напругу на базе там где катушка для включения А на базе полное питание

Без светодиода в базе работать не будет
Понижаю тебя до младшего лейтенанта

Муравей пишет: Matros трудно понять Нарисовал бы

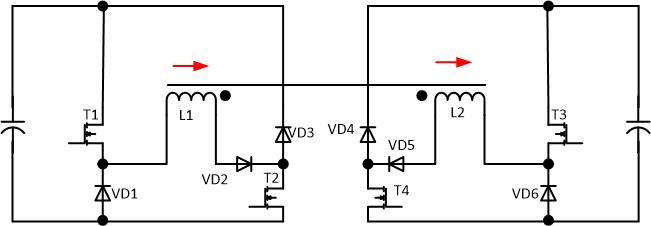

Ключи Т1,Т2 работают синхронно также Т3,Т4 схема косой мост возвращает энергию в кондер ключи каждой схемы работают по очереди т.е. открылись т1 и т2 ток в катушке увеличился ключи закрываются после закрытия открываются т3,т4 т.е уменьшающееся поле катушки L1 наводит эдс во второй складываясь с напругой второго кондера и тд.


катушки транса на разных частях магнитопровода т.е. рядом а не поверх друг друга и не намотаны одновременно в 2 провода. при таком расположении катушек их индуктивность "максимальна" при трансформации, транс с зазором т.к магнитные поля в одну сторону но по очереди.

можно как у тебя на картинке катушки рядом, только зазор обязательно.

Высший класс Благодарю

Не совсем то что сказа matros Но все-таки

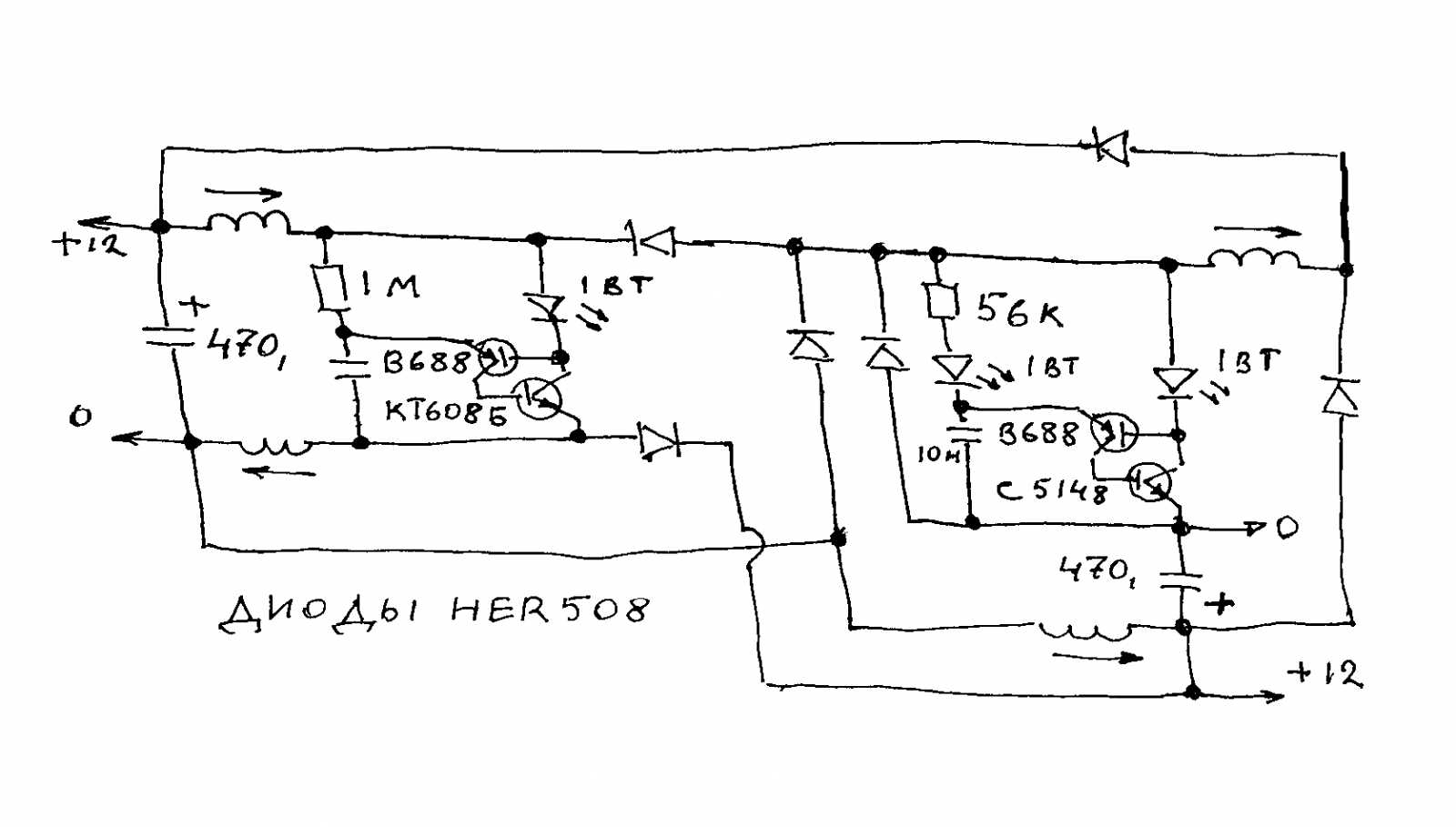

Привожу полностью т к есть изменения Схема запущена прошло больше часа
Правый генератор отличается дополнительным светодиодом Теперь напруга на
кондере 10 Н никогда не достигнет порога открытия ключа Пока не уменьшится
внешнее напряжение Такой момент наступит когда качнутся катушки Фактически
это ждущий одновибратор По вспышкам заметно что он отстает т е включается
на обратном ходе Вспышки раз в сек
