Для любимой лаборатории 7 года 11 мес. назад #28241

with
with аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 717
Спасибо получено: 471

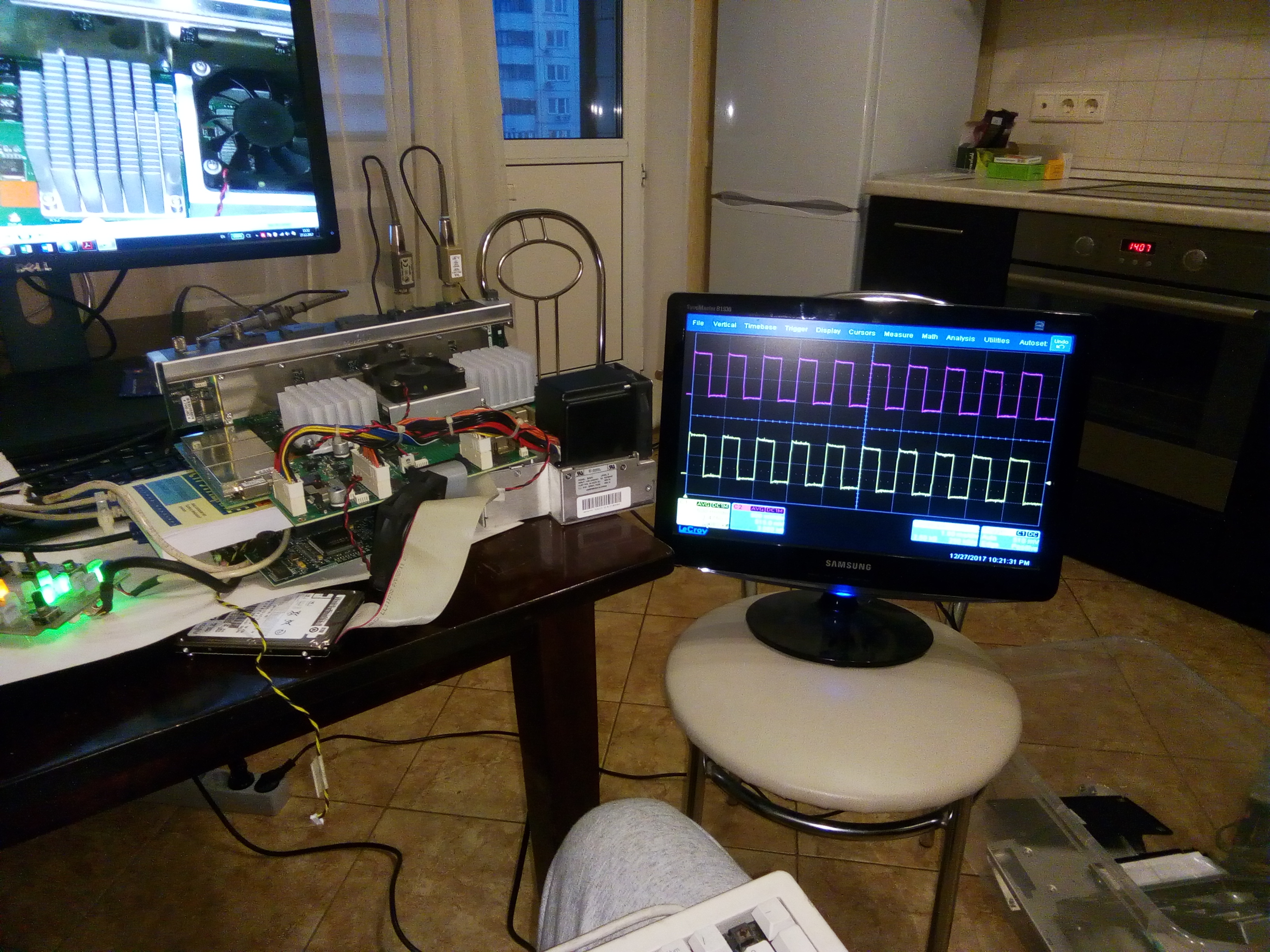

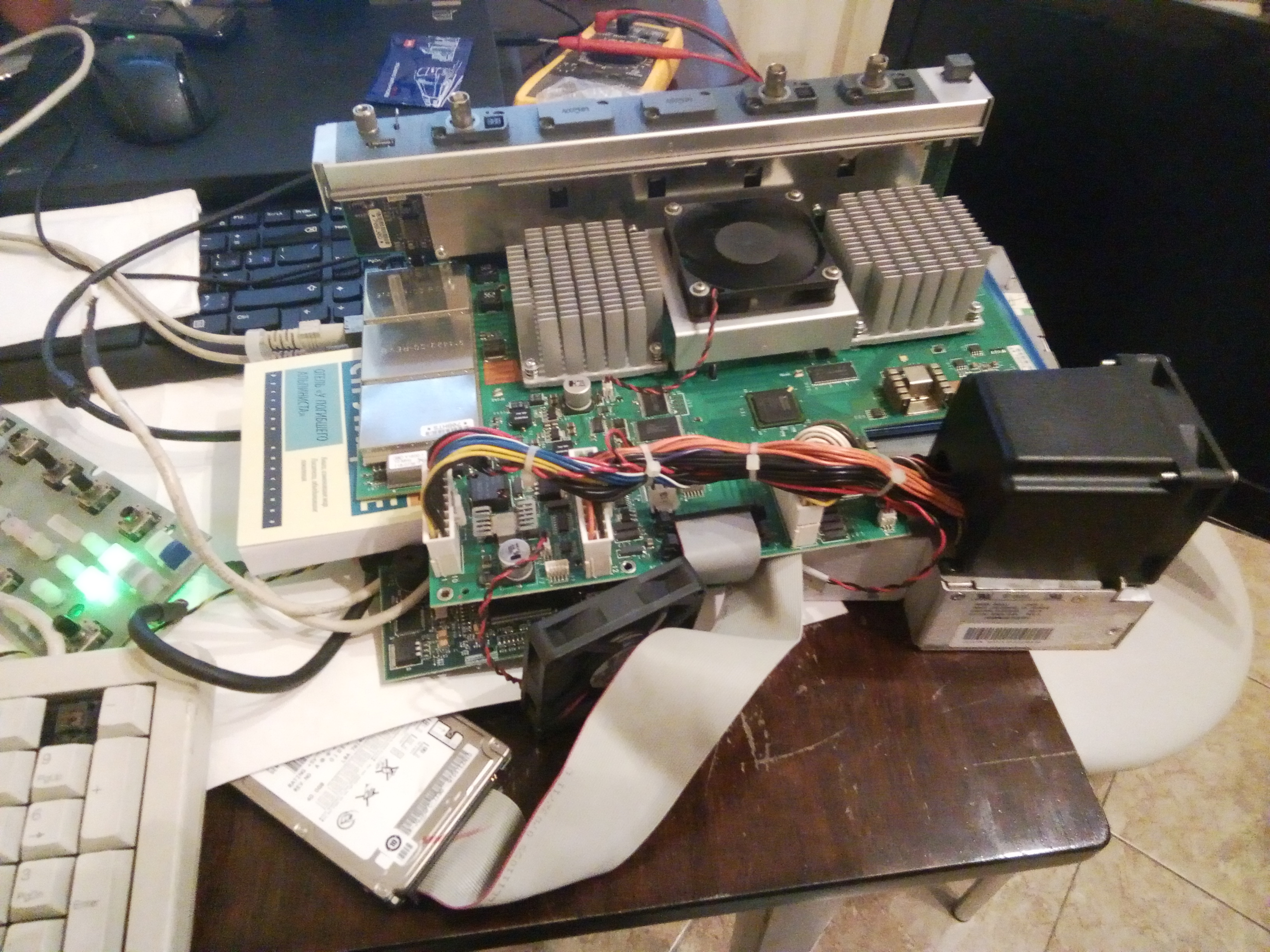

Спустя ... некоторое время плясок с бубном, таки удалось запустить осла ... и даже увидеть заветные закорючки на экране :)

ВНИМАНИЕ: Спойлер!

Сеять разумное, доброе, вечное.
Вложения:
Спасибо сказали: tokar_ev, Vector

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от with.

Для любимой лаборатории 7 года 10 мес. назад #28762

with
with аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 717
Спасибо получено: 471

Vector пишет:

with пишет: Спустя ... некоторое время плясок с бубном, таки удалось запустить осла ... и даже увидеть заветные закорючки на экране :)

ВНИМАНИЕ: Спойлер!


Камушек такой там стоит?
ВНИМАНИЕ: Спойлер!

Неа не такой, там сокет 478m
Вот под него нужно искать самый моЧный проц .. и еще попасть с список поддерживаемых матерью процов.
Кст в твоём новом зверьке такой же сокет :)
Сеять разумное, доброе, вечное.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Для любимой лаборатории 7 года 10 мес. назад #29579

with
with аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 717
Спасибо получено: 471

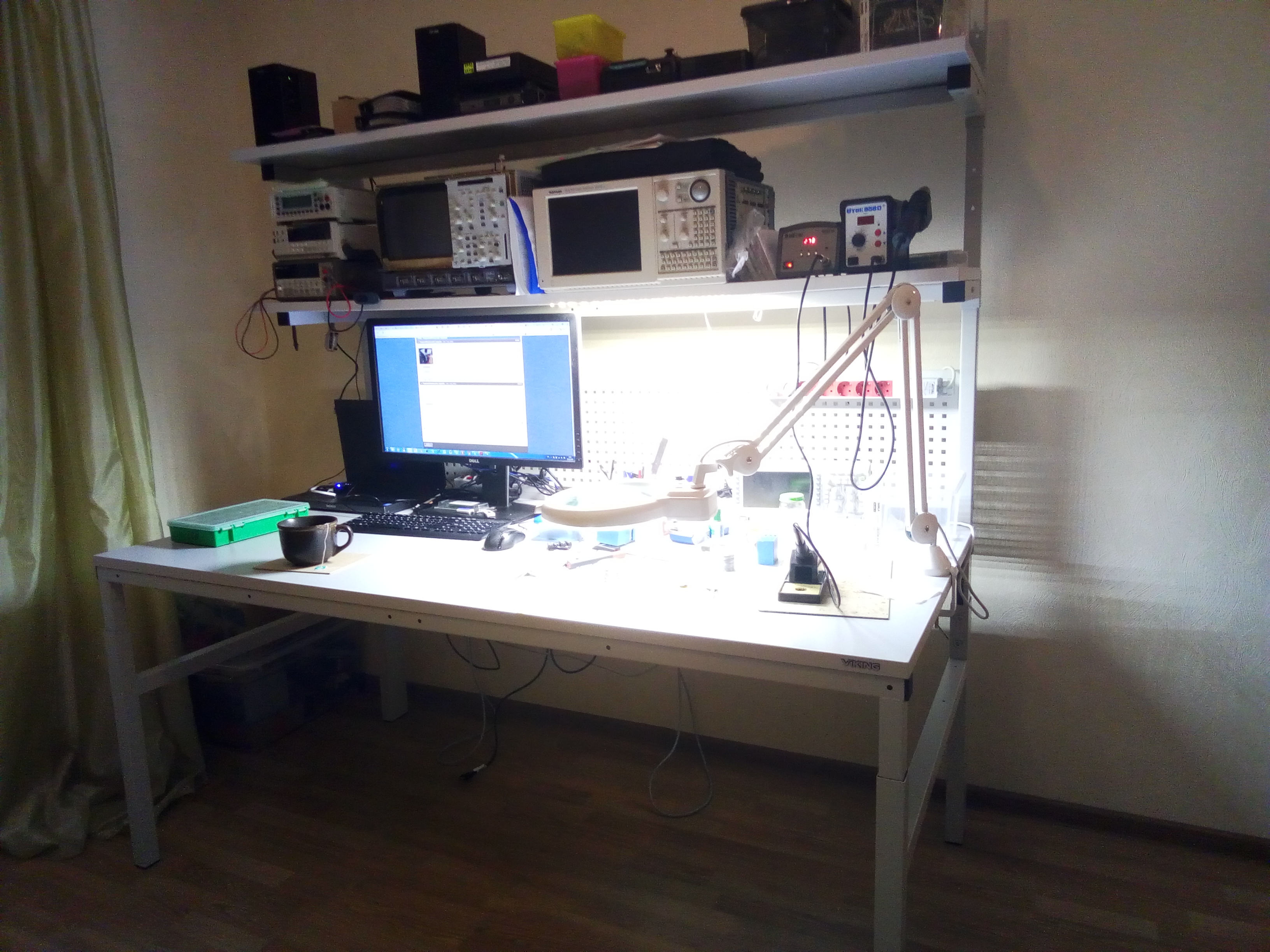

А я тут наконец то столик получил ... разложился ... и уже пью чай во всю :)

Сеять разумное, доброе, вечное.
Вложения:
Спасибо сказали: Vector

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Для любимой лаборатории 7 года 9 мес. назад #29986

berserk
berserk аватар
Не в сети
Завсегдатай
Завсегдатай
Сообщений: 304
Спасибо получено: 147
Во сколько обошелся?
Интересно на сколько дешевле можно купить от номинальной стоимости
А то ведь за пару коссарей можно и не поднять аппарат

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Для любимой лаборатории 7 года 9 мес. назад #29990

with
with аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 717
Спасибо получено: 471

Vector пишет: Сегодня с утра сходил на почту за пришедшей посылкой. Вслед за Дмитрием и с его пинка, разорился и купил тоже по дешевке ослика.Вот сегодня ослик доехал вместе с датчиком измерения мощности для приборов анритсу.

ВНИМАНИЕ: Спойлер!

Осталось купить тачпад и щупы, и будет полный ажур...


Саша поздравляю! Вот это круто!
Ну че .. шикарный агрегат на базе ПК платформы .. и обошелся за копейки фактически.
Кстати какой у тебя там сокет ? и если не сложно сделай фотку материнки комповой.
И еще интересно посмотреть на плату переходник .. что связывает осла и измерительную часть.
:)
Сеять разумное, доброе, вечное.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Для любимой лаборатории 7 года 9 мес. назад #30000

with
with аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 717
Спасибо получено: 471

Vector пишет: Вот ещё одна фотка. Переходная плата от измериловки в PCI компа.

Вложение не найдено


Сейчас ослик стоит на прогоне.Температура проца не растёт,комп не выключается и стабильно работает.
На комповом проце нет своего штатного вентилятора,буду ставить новый тачпад,поищу тонкий вентилятор и поставлю,так будет лучше.


Вот эта платка и делает все чудеса :)
Эх жаль у меня не PCI переходник .... так бы я мать свою уже заменил
Сеять разумное, доброе, вечное.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от with.

Для любимой лаборатории 7 года 9 мес. назад #30041

with
with аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 717
Спасибо получено: 471
Саш красавец!
Поищи в опция режим эквивалентного сэмплирования ... можно ли еговключить. У тебя сейчас частота сэмплирования 2Ггс, то есть при частота сигнала 500МГц ..всего 4 точки приходятся на период.
Наверняка там есть возможность включить режим эквивалентного сэмплирования .. тогда для периодического сигнала можно будет получить и 100Ггс.

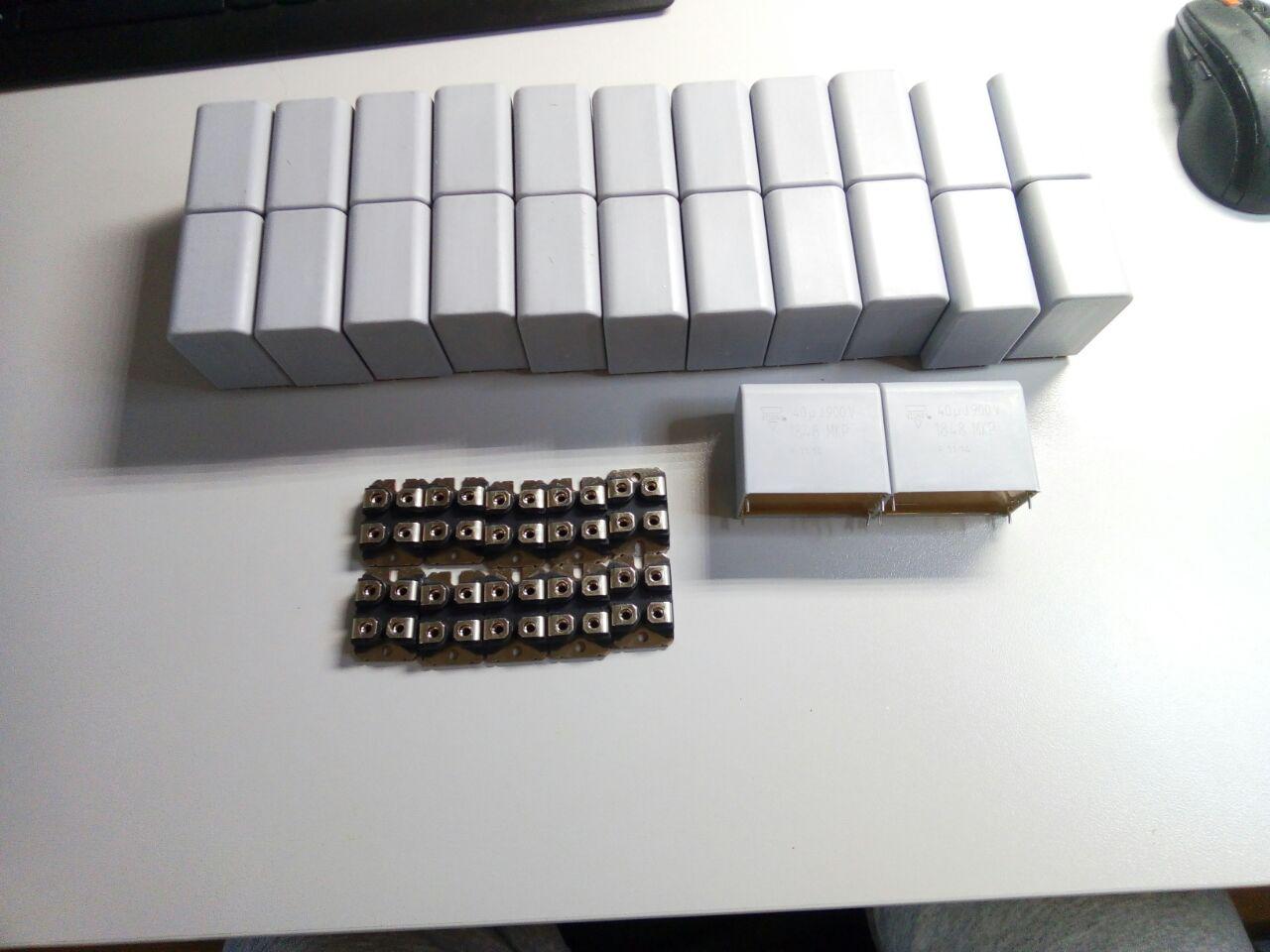

А я сегодня наконец то комплектуху получил для одного прожекта



кондерчики 40мкф 900В и ключики 1200В 150А :side:
Сеять разумное, доброе, вечное.
Вложения:
Спасибо сказали: tokar_ev, Vector

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от with.

Для любимой лаборатории 7 года 8 мес. назад #30666

cuba8
cuba8 аватар
Не в сети
Новый участник
Новый участник
Сообщений: 6
Спасибо получено: 3
Есть в наличие китайский генератор jds6600-15 с aliexpress, довольно неплохой аппарат до 15 Mhz.
Цифровой двухканальный генератор построенный по принципу прямого синтеза сигнала (DDS технология). Но есть "но", заявленный параметр "Выходной импеданс - 50 Ом 10% (typical)", не совсем соответствуют правде судя по этому видео: видео Генератор DDS JDS6600-60M, зависимость амплитуды сигнала от частоты и нагрузки.
Т.е. судя по испытаниям амплитуда сигнала падает уже начиная с нагрузки 1000 Ом.
Поэтому хотел сделать внешний выходной широкополосный усилитель с внешним питанием от 12V и полосой до 1...2 Mhz.
Во-первых, обезопасить генератор от, настраиваемых схем, типа трансформатора Тесла с его киловольтами и статикой, поэтому наличие развязки обязательно, и как минимум ферритового трансформатора.
Во-вторых, мощный выход должен работать на 50 Ом, а не на 1 кОм.
Что можете предложить по выходному усилителю.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Для любимой лаборатории 7 года 8 мес. назад #30685

RLC
RLC аватар
Не в сети
Захожу иногда
Захожу иногда
Сообщений: 63
Спасибо получено: 23

cuba8 пишет: Поэтому хотел сделать внешний выходной широкополосный усилитель с внешним питанием от 12V и полосой до 1...2 Mhz.
Что можете предложить по выходному усилителю.

Возьмите простейший двухкаскадный усилитель, где выход работает в классе Б.
Эмиттерный повторитель + мощный транз.
Неравномерность АЧХ будет в пределах 20%, но для опытов большого значения это не будет иметь.
Для расчета резисторов (импеданса) усилителя есть програмка.

Это вложение скрыто для гостей.
Пожалуйста, зарегистрируйтесь или войдите, чтобы увидеть его.

Это сообщение содержит прикрепленные файлы.
Пожалуйста, войдите или зарегистрируйтесь, чтобы увидеть их.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Для любимой лаборатории 7 года 8 мес. назад #30687

RLC
RLC аватар
Не в сети
Захожу иногда
Захожу иногда
Сообщений: 63
Спасибо получено: 23

Vector пишет: Может операционник типа AD8055 с парой мощных биполярных транзисторов?

Как то выход у неё слабоват. Для КТ814,815 потянет. Да ещё двуполярку лепить.
А чел наверно хочет сразу и много :)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Для любимой лаборатории 7 года 8 мес. назад #30690

with
with аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 717
Спасибо получено: 471
Саш, мои поздравления, шикарный получился приборчег! :)
Сеять разумное, доброе, вечное.
Спасибо сказали: Vector

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Для любимой лаборатории 7 года 8 мес. назад #30719

with
with аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 717
Спасибо получено: 471
Я немного ошибся, у меня щупики 6139A, вот .. и в купе с осциллографом DDA120 ( на 1.5ГГц) они идеально не стыкуются не хватает емкости. Как они будут работать с новым лекроям - 62Xi я не знаю, еще не пробовал, не хватает времени собрать его наконец в кучу.
Очень много работы :(
Классный получился у тебя осциллограф в финале!
Сеять разумное, доброе, вечное.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от with.

Для любимой лаборатории 7 года 8 мес. назад #30839

with
with аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 717
Спасибо получено: 471
Саш как ощущения от пользования осликом ? им кстати можно по сети рулить .. с того же ноута.
Сеять разумное, доброе, вечное.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Для любимой лаборатории 7 года 8 мес. назад #30860

Foco
Foco аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 400
Спасибо получено: 81
Да!!! Всем движет увлечение.
Мужику молодцы. Ашь слюни текут.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Для любимой лаборатории 7 года 8 мес. назад #30865

with
with аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 717
Спасибо получено: 471
Начал тоже потихоньку собирать своего ослика.

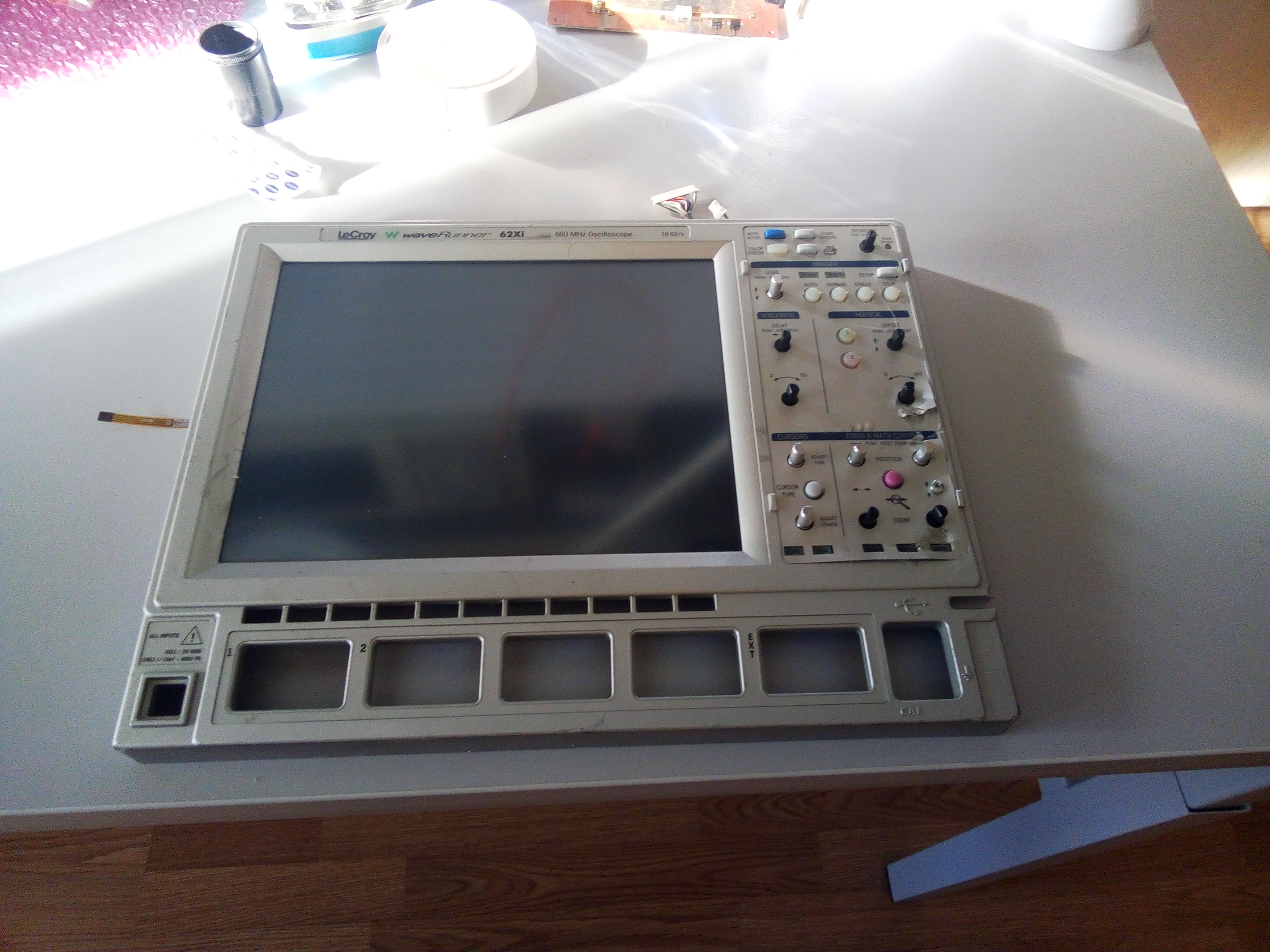

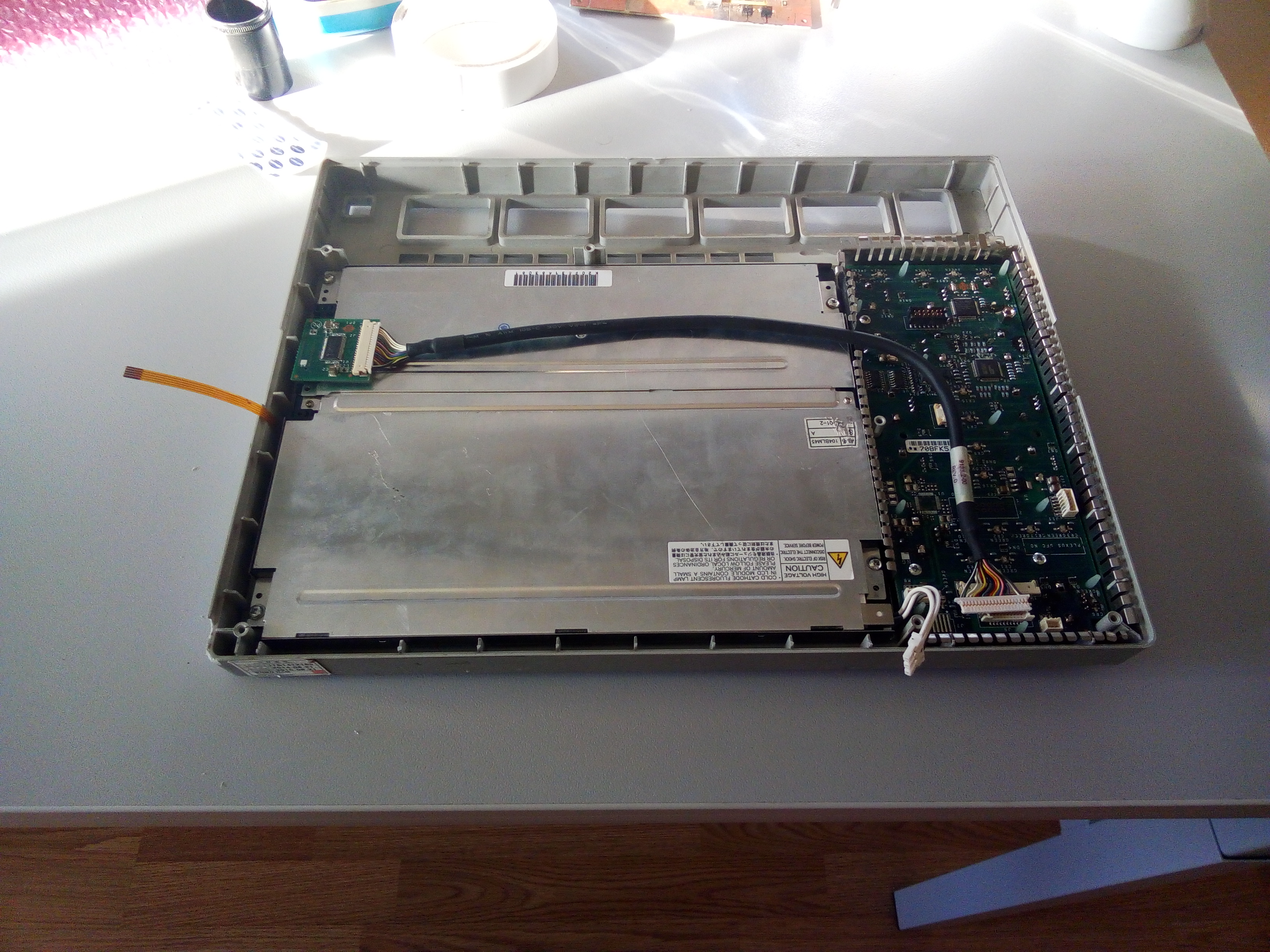

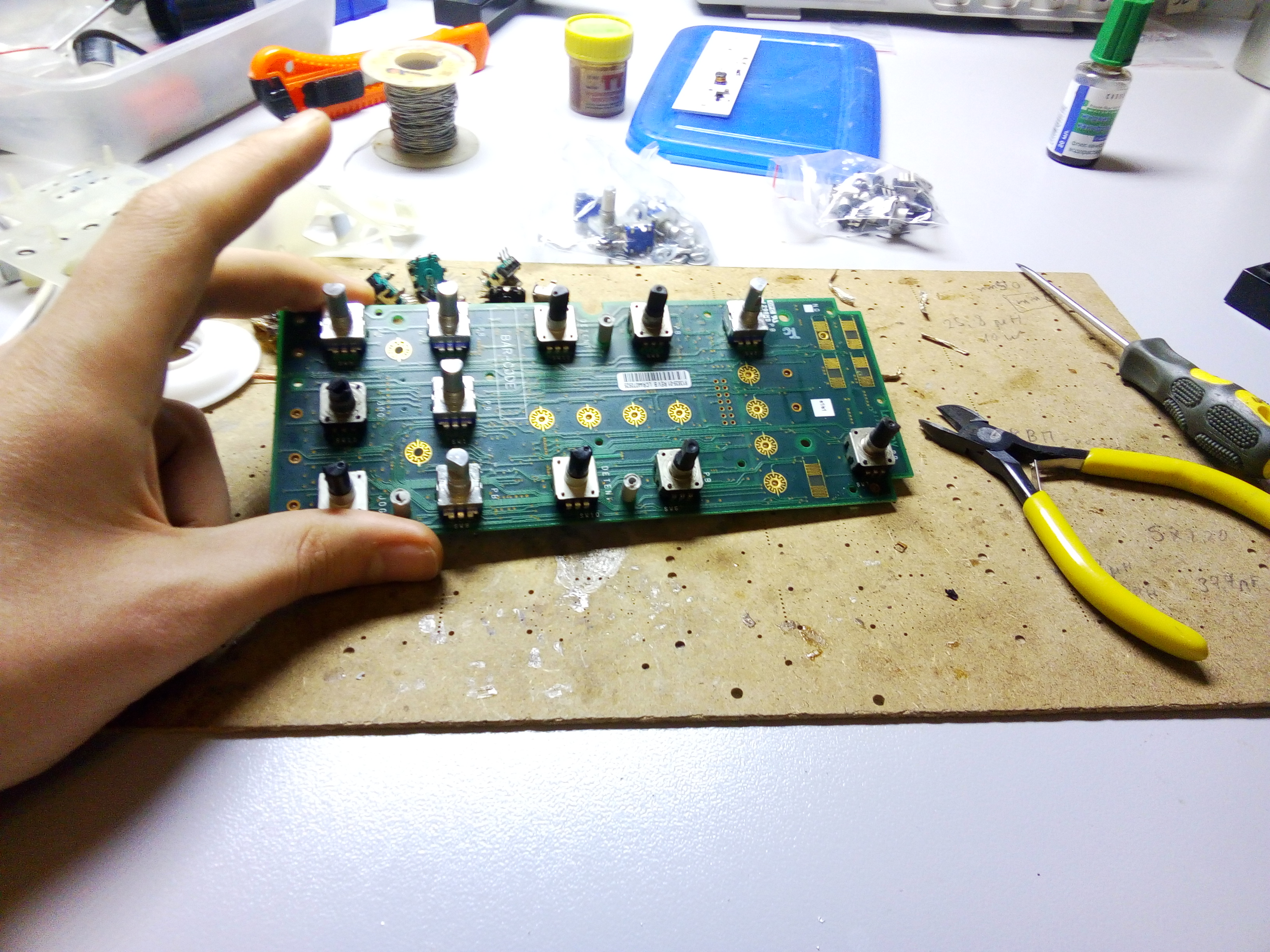

Заменил все энкодеры на плате управления, заменил экран и тач. Осталось только тачу приделать удлинитель как сделал Саша.

ВНИМАНИЕ: Спойлер!
Сеять разумное, доброе, вечное.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
