Добро пожаловать,
Гость
|
ТЕМА:
Для любимой лаборатории 7 года 4 мес. назад #34523
|
Converter
Завсегдатай
Сообщений: 313
Спасибо получено: 122
|

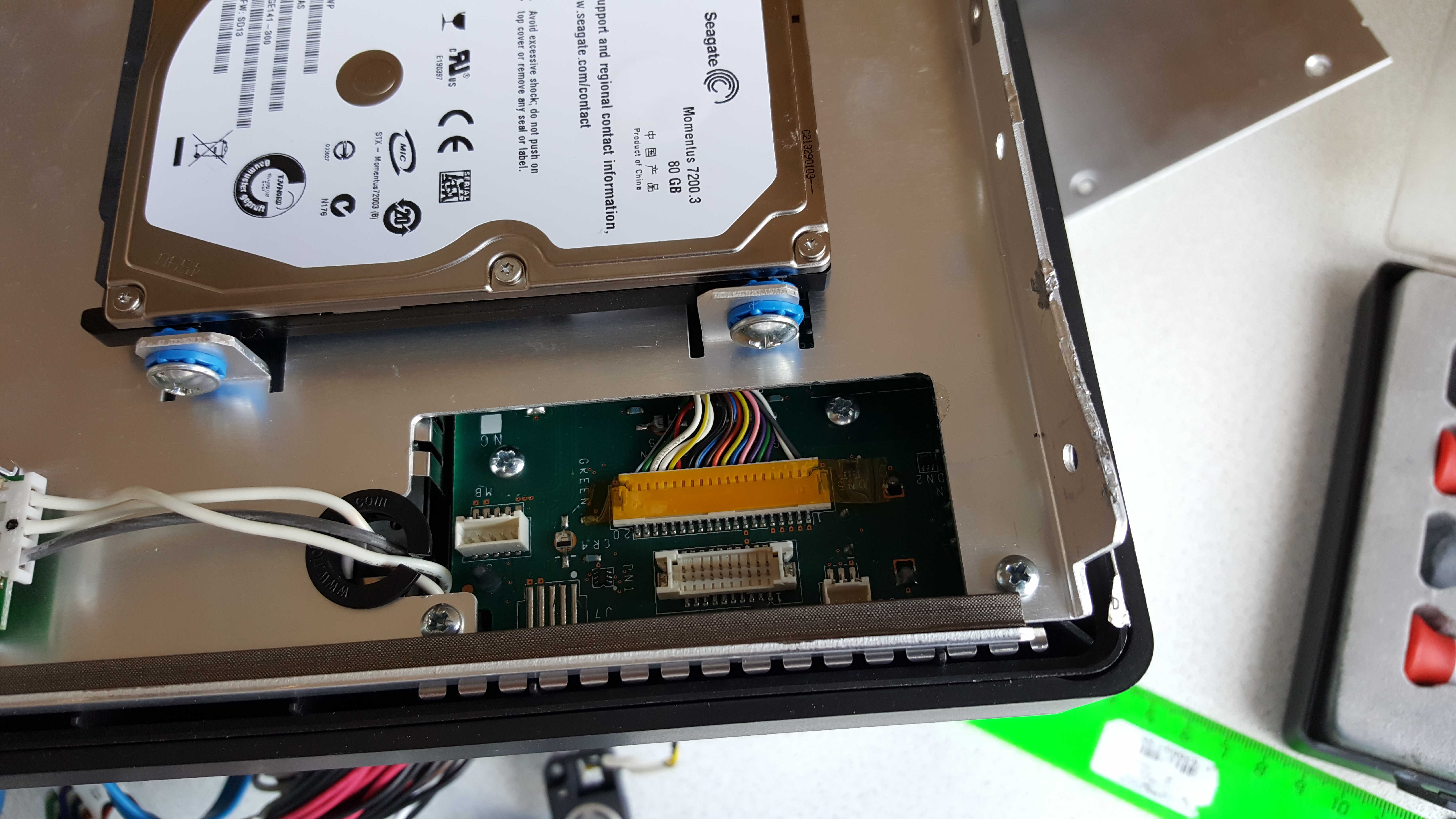

Кстати, тоже возникла такая мысль. И мне кажется, что серия Xi-A отличается от серии Xi только более мощной материнкой с установленной в ней 64-разрядной версией X-Stream (и черной стильной мордой). А ACQ-board с интерфейсом, похоже, что ничем не отличаются. Так что, если обновите материнку, то, скорей всего получите полноценный WaveRunner Xi-A. Ах, ну да, еще амортизаторы для винчестера они туда добавили
ВНИМАНИЕ: Спойлер!

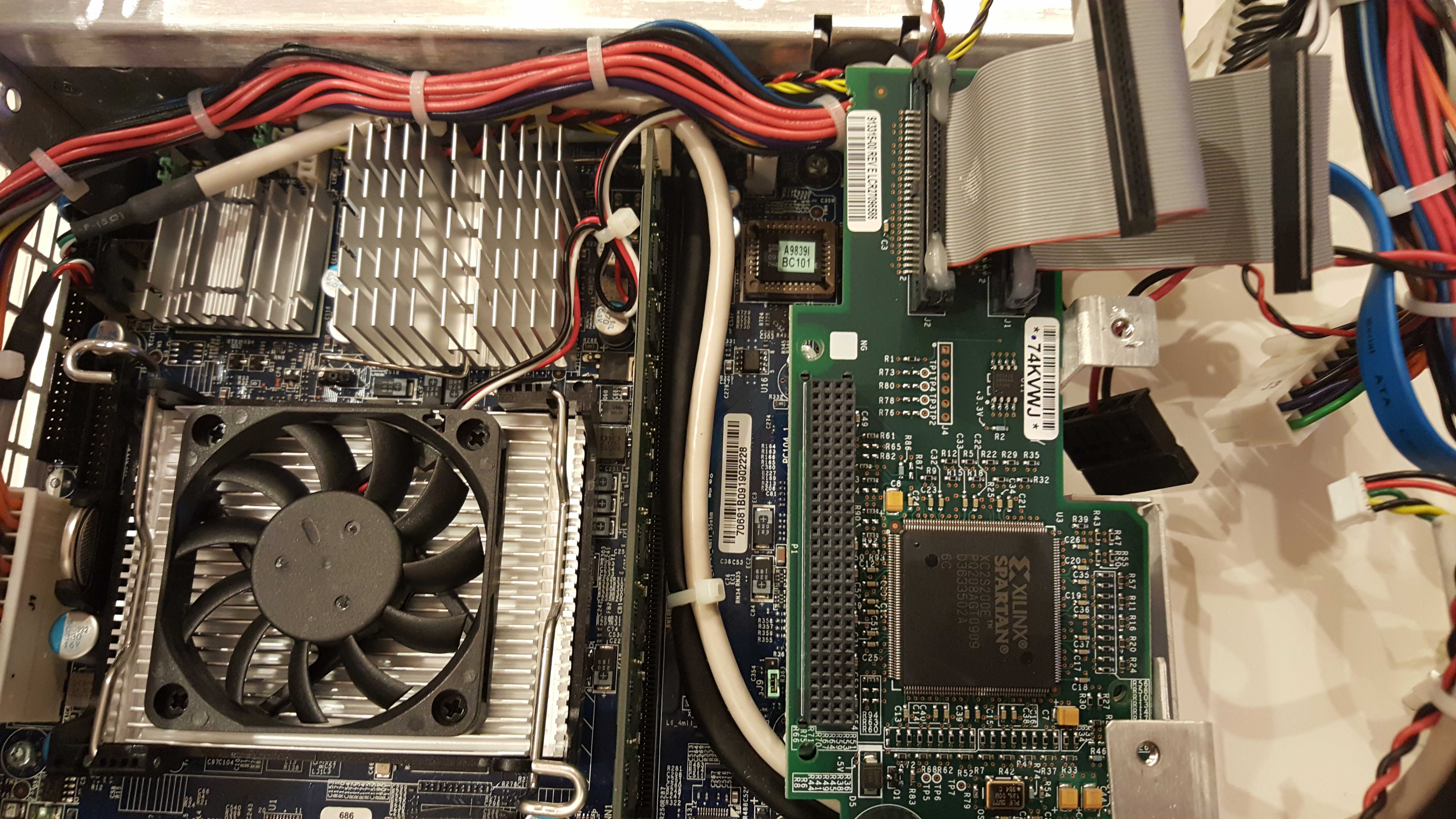

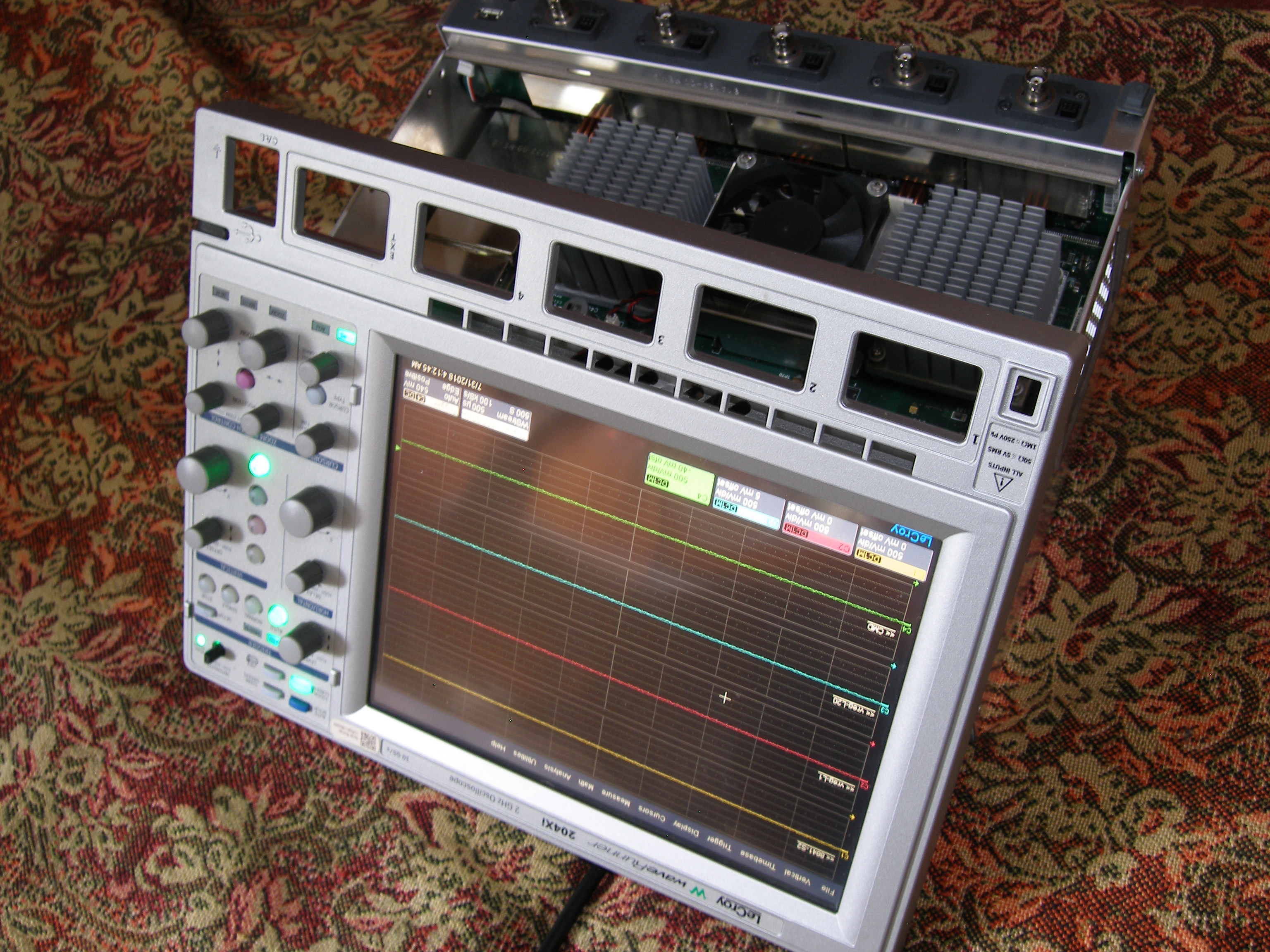

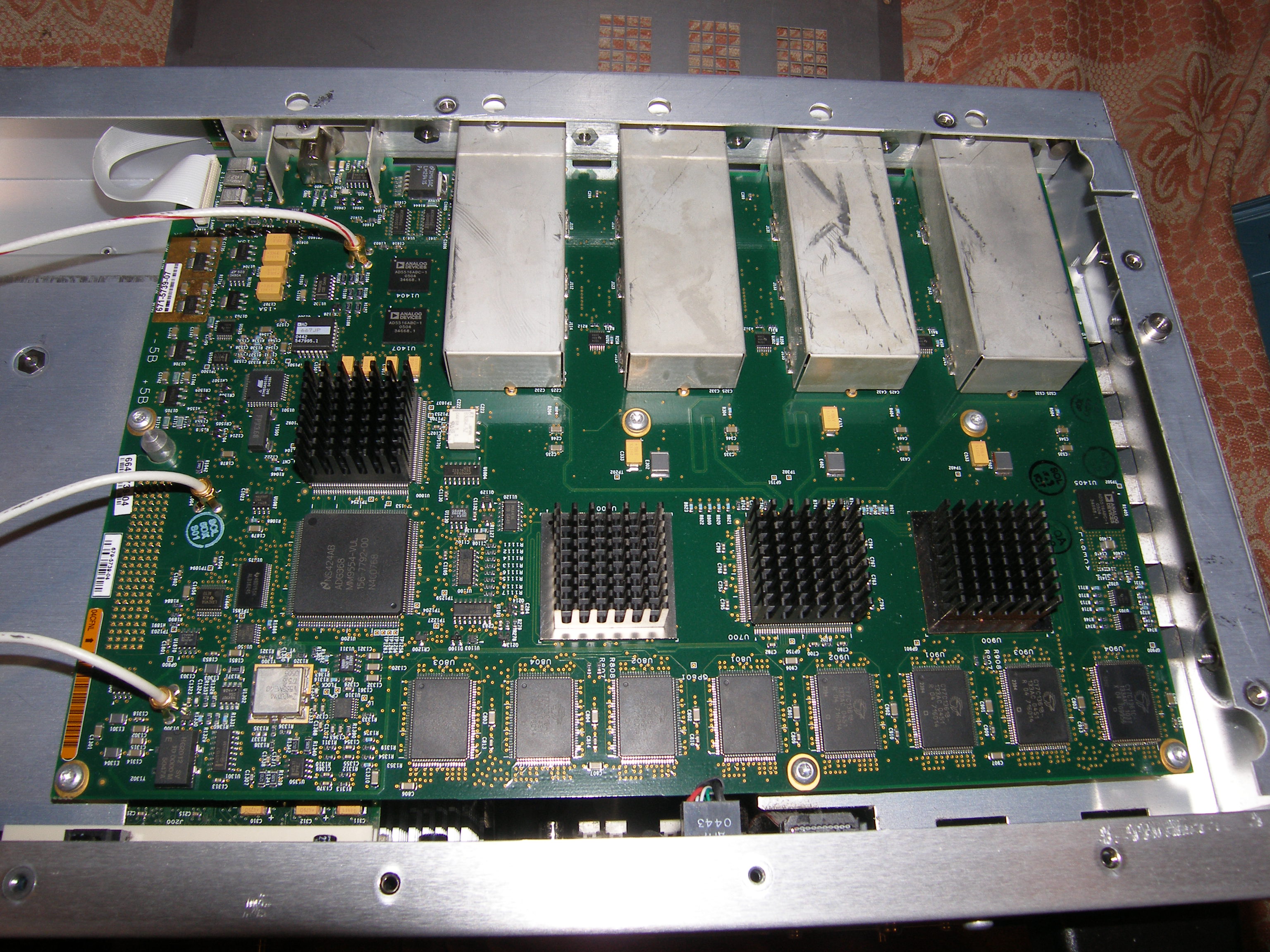

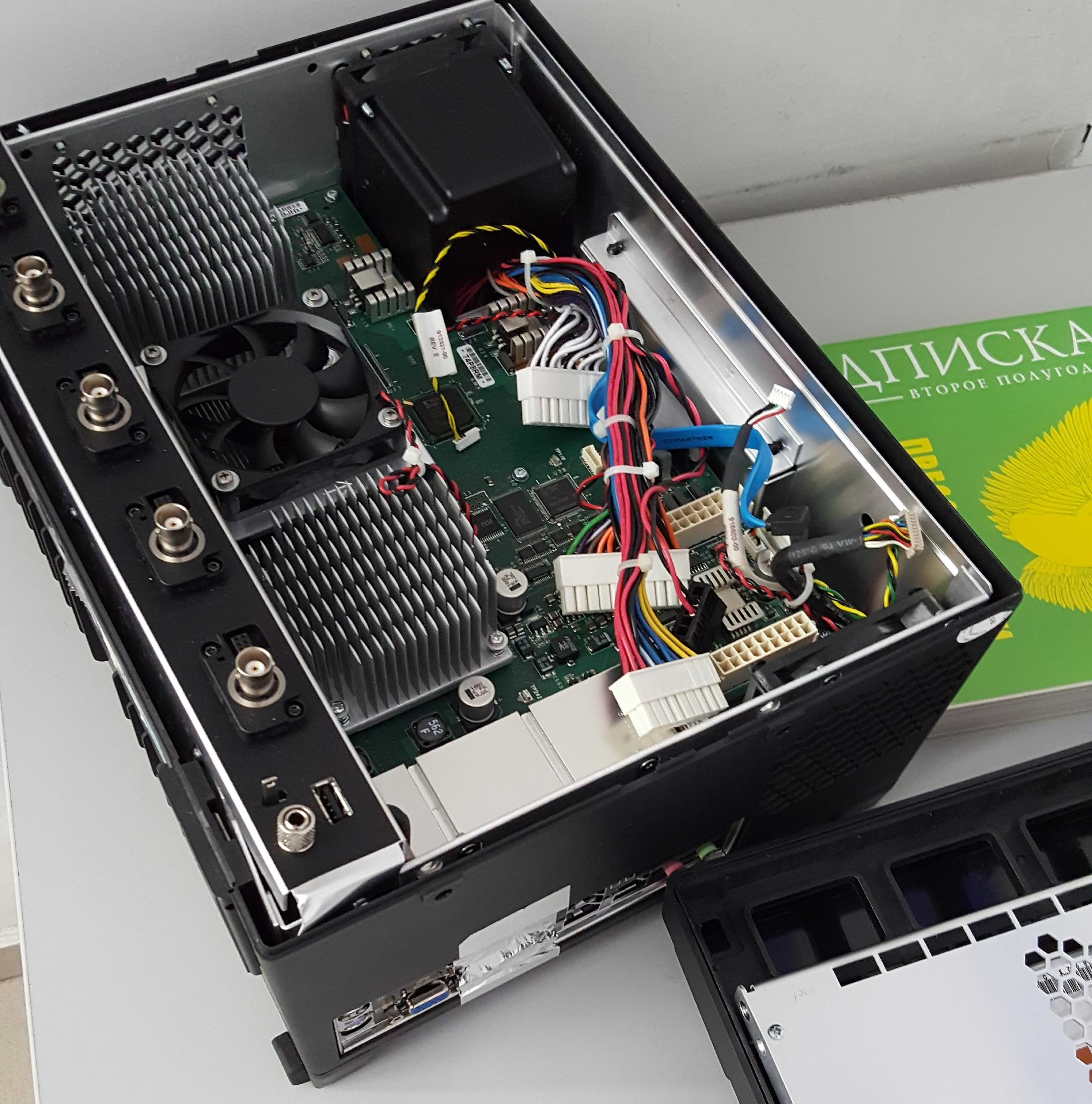

Кстати, вчера закончил ремонт своего WR 204Xi. Проблема была найдена в одном из стабилизаторов (1.8 В) в ACQ-board. Но до чего же хлопотно его разбирать: чтобы заменить одну батарейку в материнке приходится все распатрошевать по самое некуда, поскольку она на самом дне корпуса. Прибор чрезвычайно компактный, но от того еще более "огнедышащий" - просто страшно смотреть, насколько все горячее во время работы.
ВНИМАНИЕ: Спойлер!
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Для любимой лаборатории 7 года 4 мес. назад #34528
|
Converter
Завсегдатай
Сообщений: 313
Спасибо получено: 122
|
Вот, что показал послеремонтный тест.

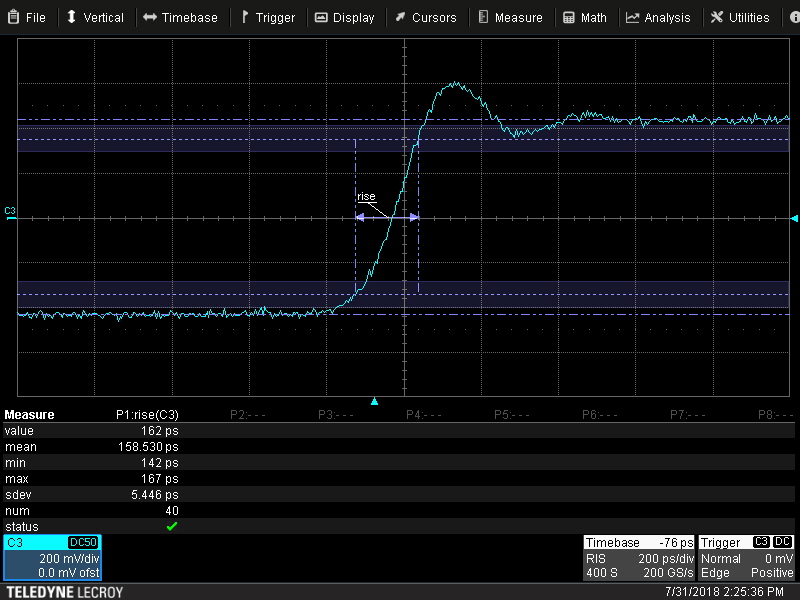

Rise time (mean) по каналам: 1 - 161.469 ps. 2 - 160.935 ps. 3 - 158.530 ps. 4 - 159.495 ps. По датшиту должно быть не хуже 225 ps. Запас - приличный
ВНИМАНИЕ: Спойлер!

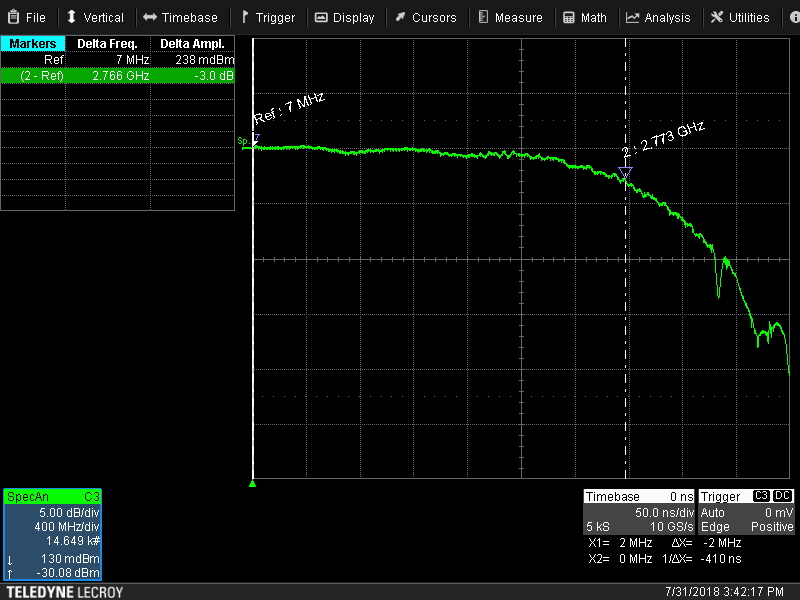

Реальная полоса пропускания получилась 2.773 ГГц (по уровню -3dB). Неплохо так, ребята перестраховались на 40% Отличный результат, как для такого малыша.
ВНИМАНИЕ: Спойлер!
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Для любимой лаборатории 7 года 4 мес. назад #34552
|
Converter
Завсегдатай
Сообщений: 313
Спасибо получено: 122
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Для любимой лаборатории 7 года 4 мес. назад #34590
|
Converter
Завсегдатай
Сообщений: 313
Спасибо получено: 122
|
Должен сообщить, что наши ожидания были несколько завышены. Заморский товарищ, опубликовавший
видео

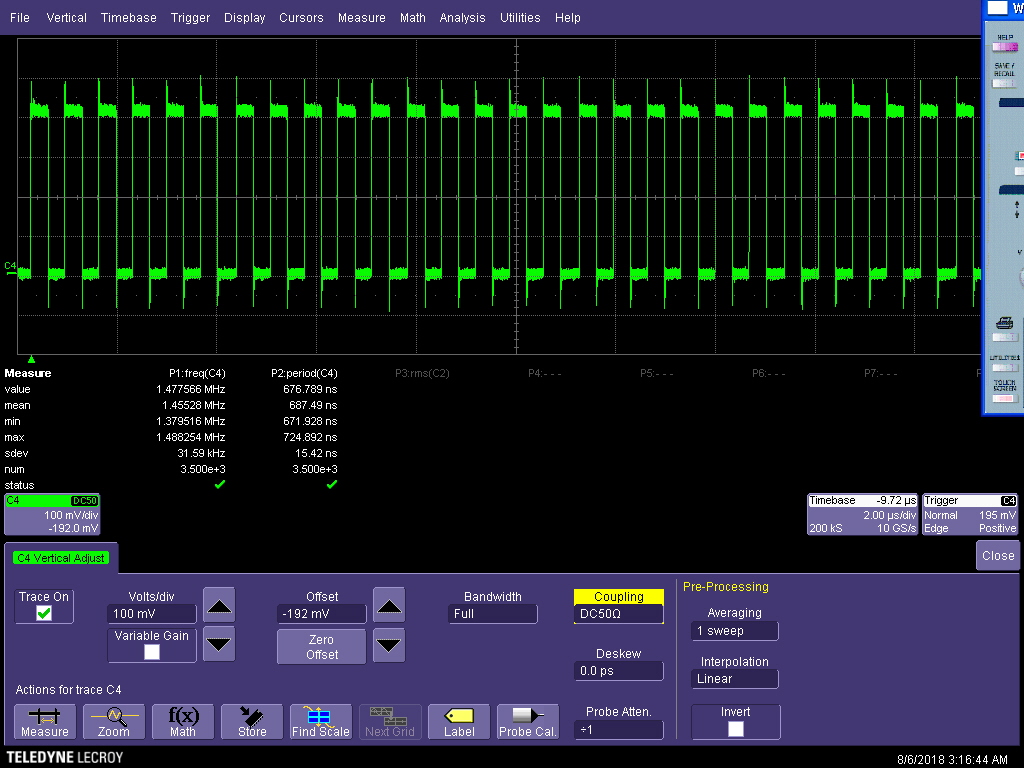

, скрыл один важный момент, что после серии непродолжительных быстрых "выпадов" триггера, тот уходит "на перекур". Но, признаю, триггер, действительно, способен перезапускаться чрезвычайно быстро: 687 нс. Это почти 1,5 МГц - максимальная частота его стартов.
ВНИМАНИЕ: Спойлер!

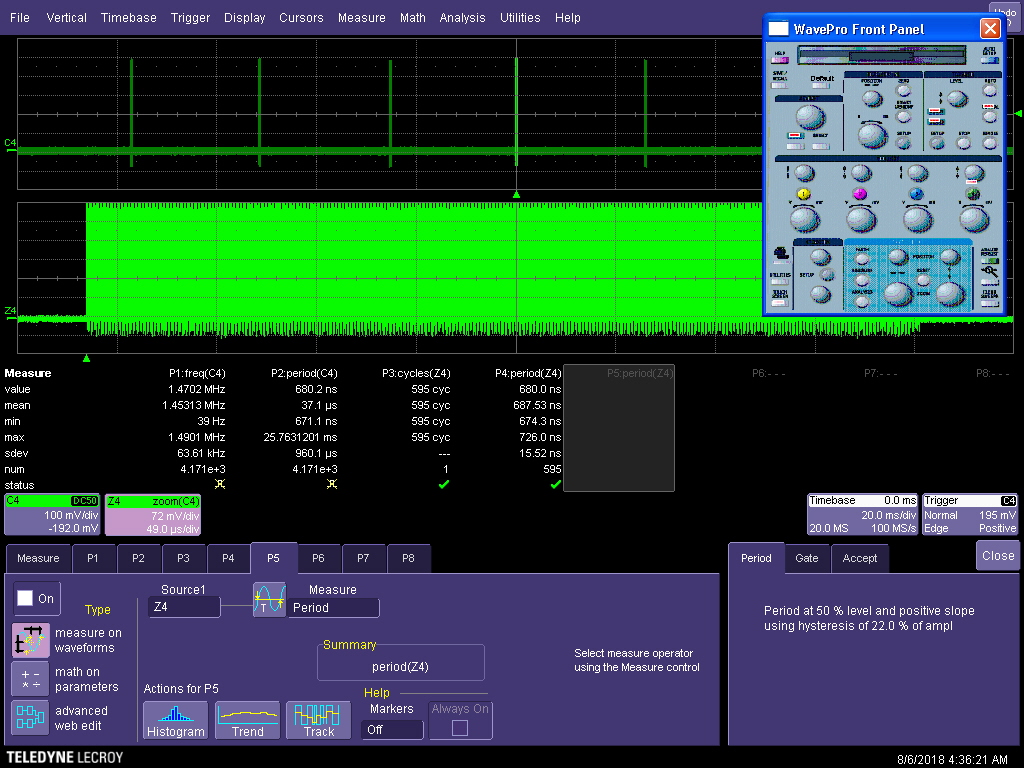

Правда, перезапускается с такой частотой он максимум 595 циклов. Т.е. это длится всего 0,4 мс. А дальше осциллограф озадачен
ВНИМАНИЕ: Спойлер!

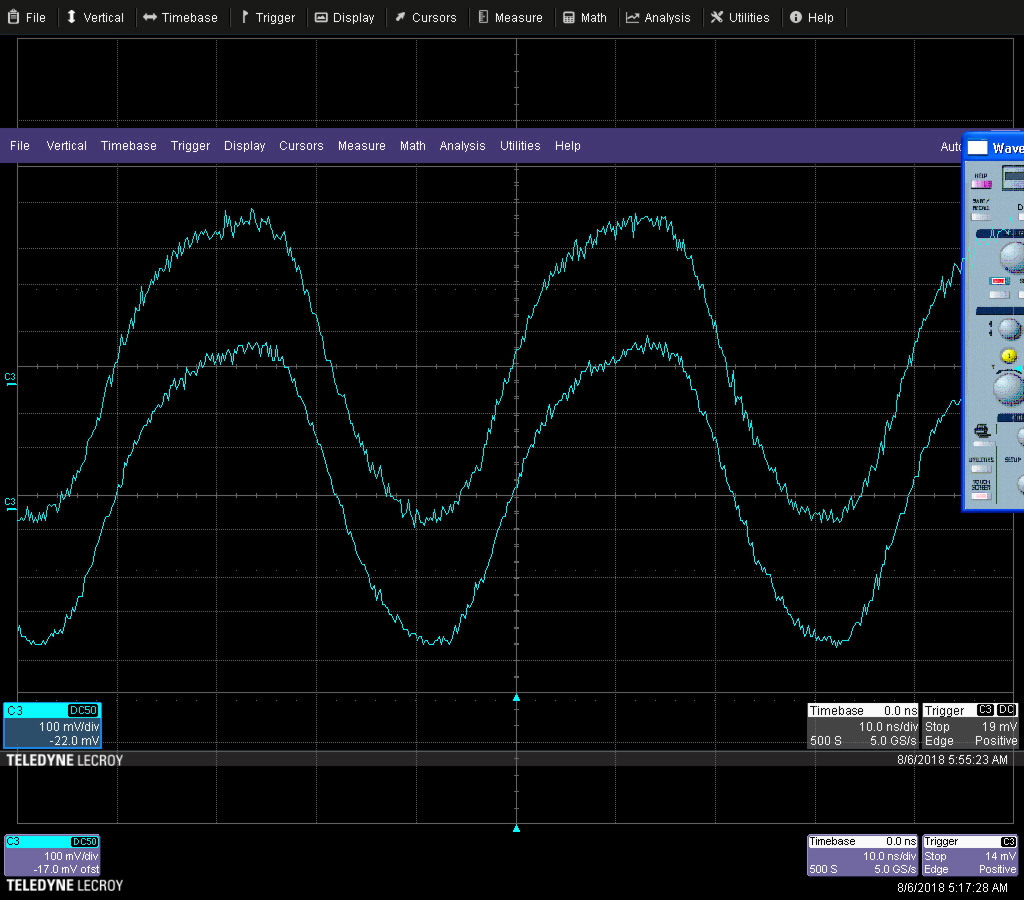

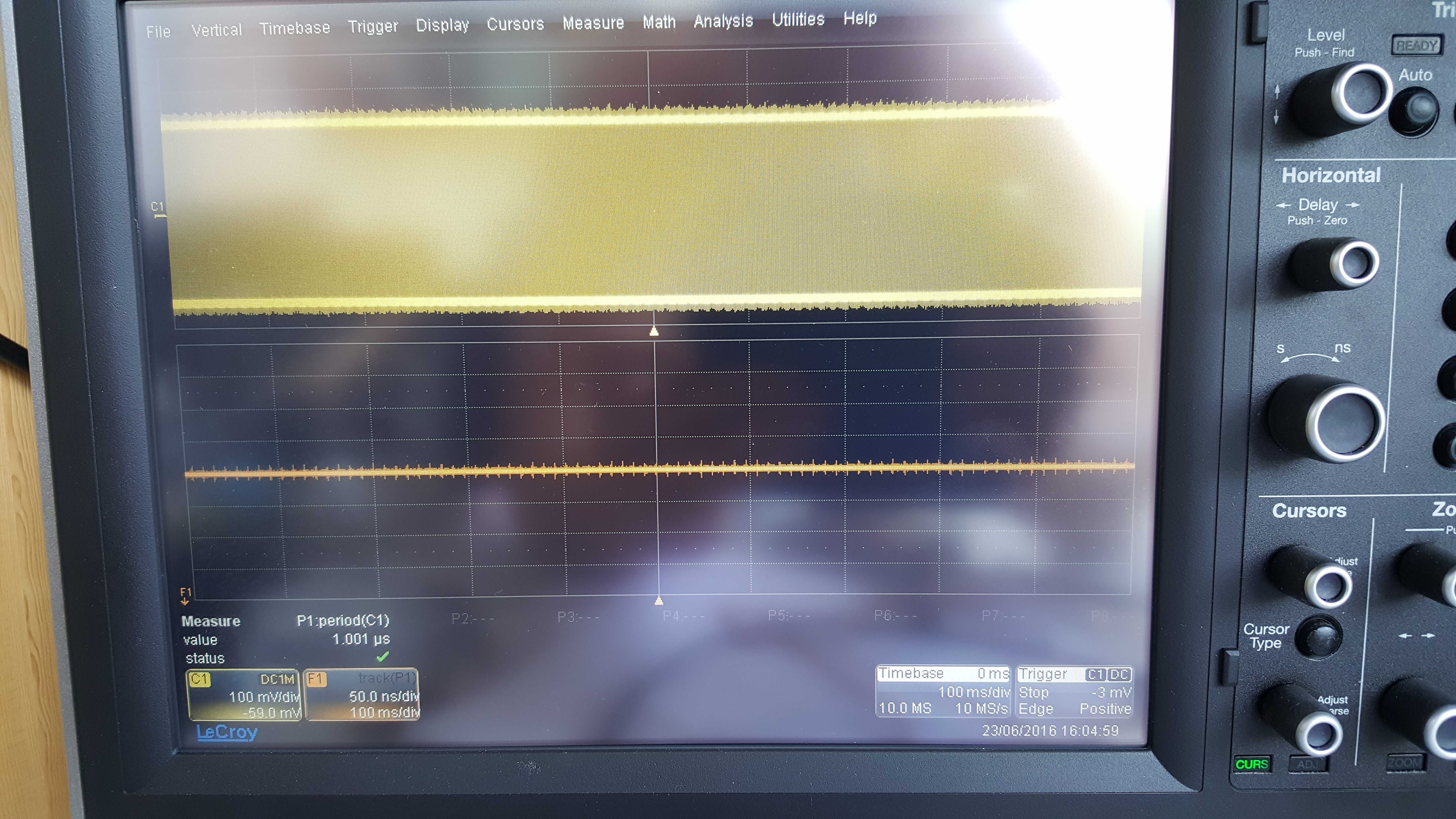

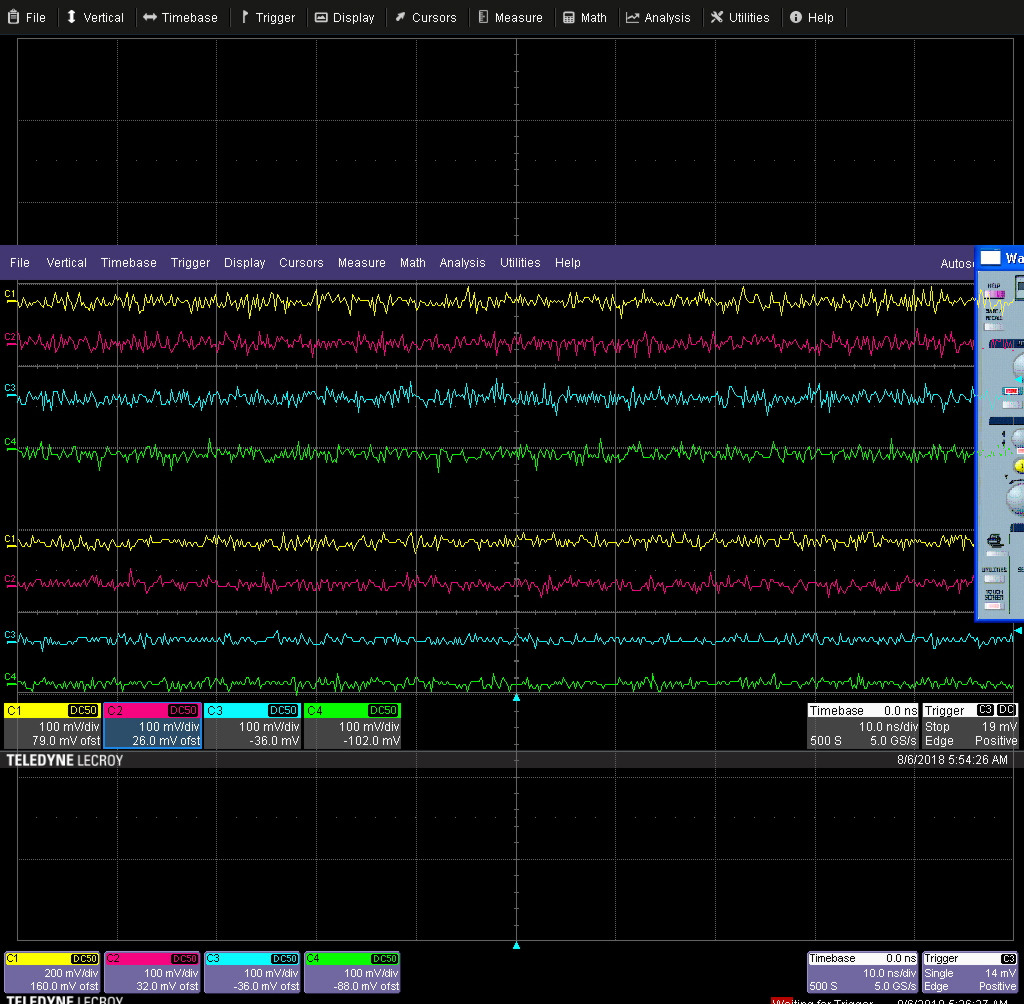

Но все же, считаю, что это большие продвижки*, учитывая, что старшие серии WavePro7K и WaveMaster максимум, чего предлагают пользователю - это 333 Гц (3 мс) *При активации новой опции "WaveStream". В традиционном режиме оба прибора обрабатывают примерно с одинаковой скоростью. Еще заметил, что "малыш" шумит чуточку больше старшего брата. Ниже - графическое наложение снимков экранов, полученных при абсолютно одинаковых настройках в WR 204Xi (верхние осциллограммы) и WavePro 7300A (осциллограммы, смещенные немного ниже их).
ВНИМАНИЕ: Спойлер!
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Для любимой лаборатории 7 года 4 мес. назад #34595
|
with
 Автор темы
Живу я здесь
Сообщений: 717
Спасибо получено: 471
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Для любимой лаборатории 7 года 4 мес. назад #34596
|
Converter
Завсегдатай
Сообщений: 313
Спасибо получено: 122
|

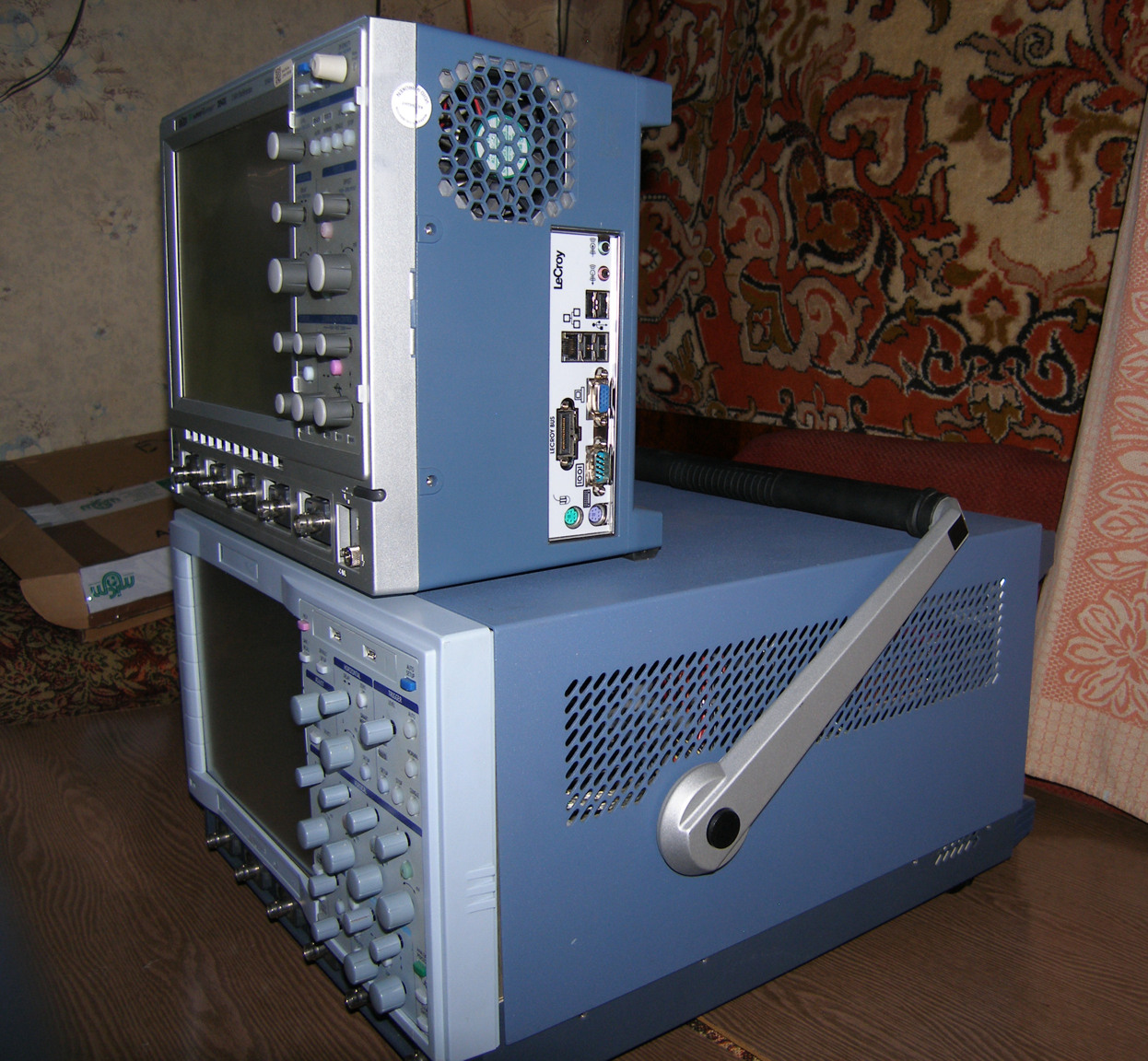

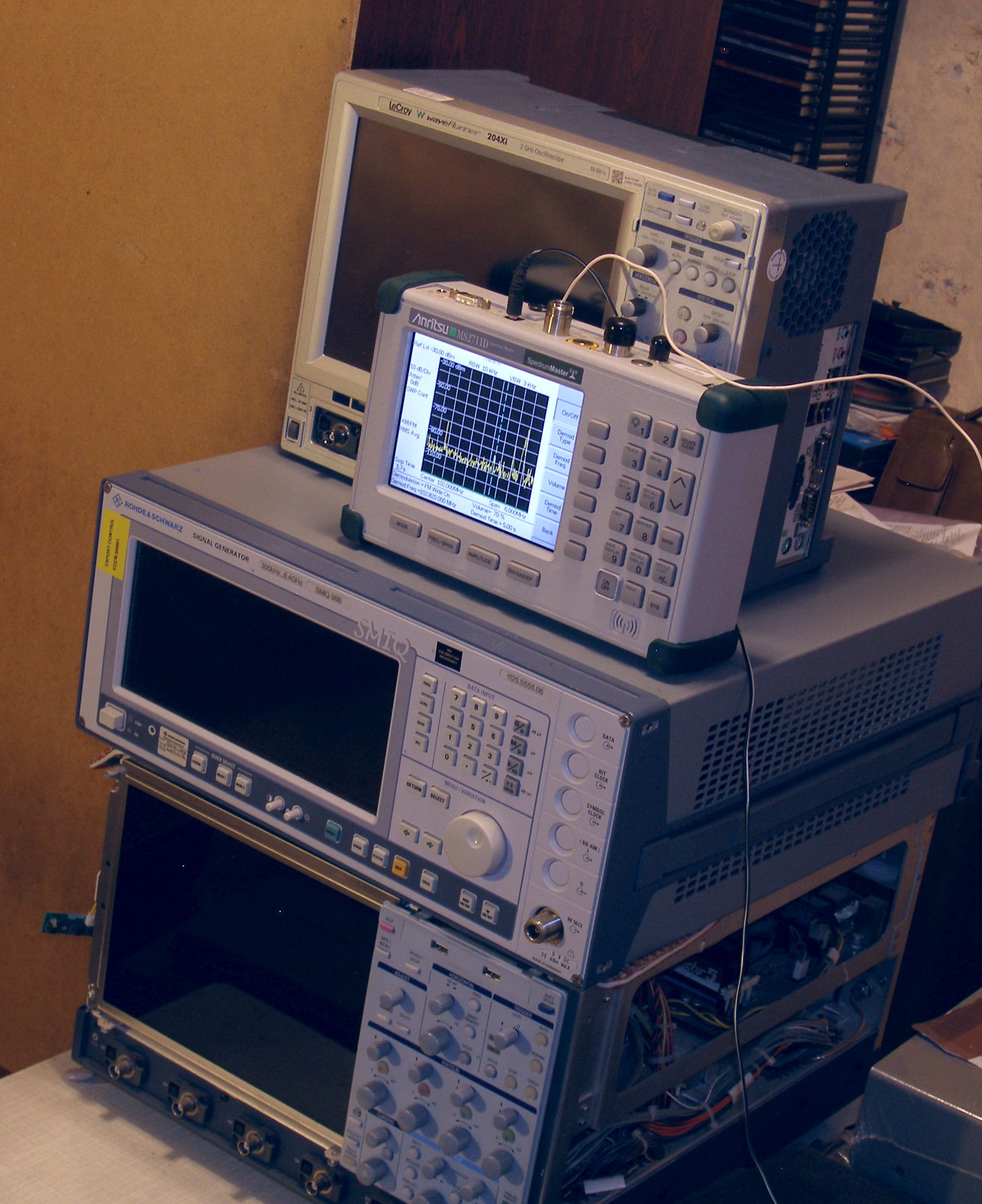

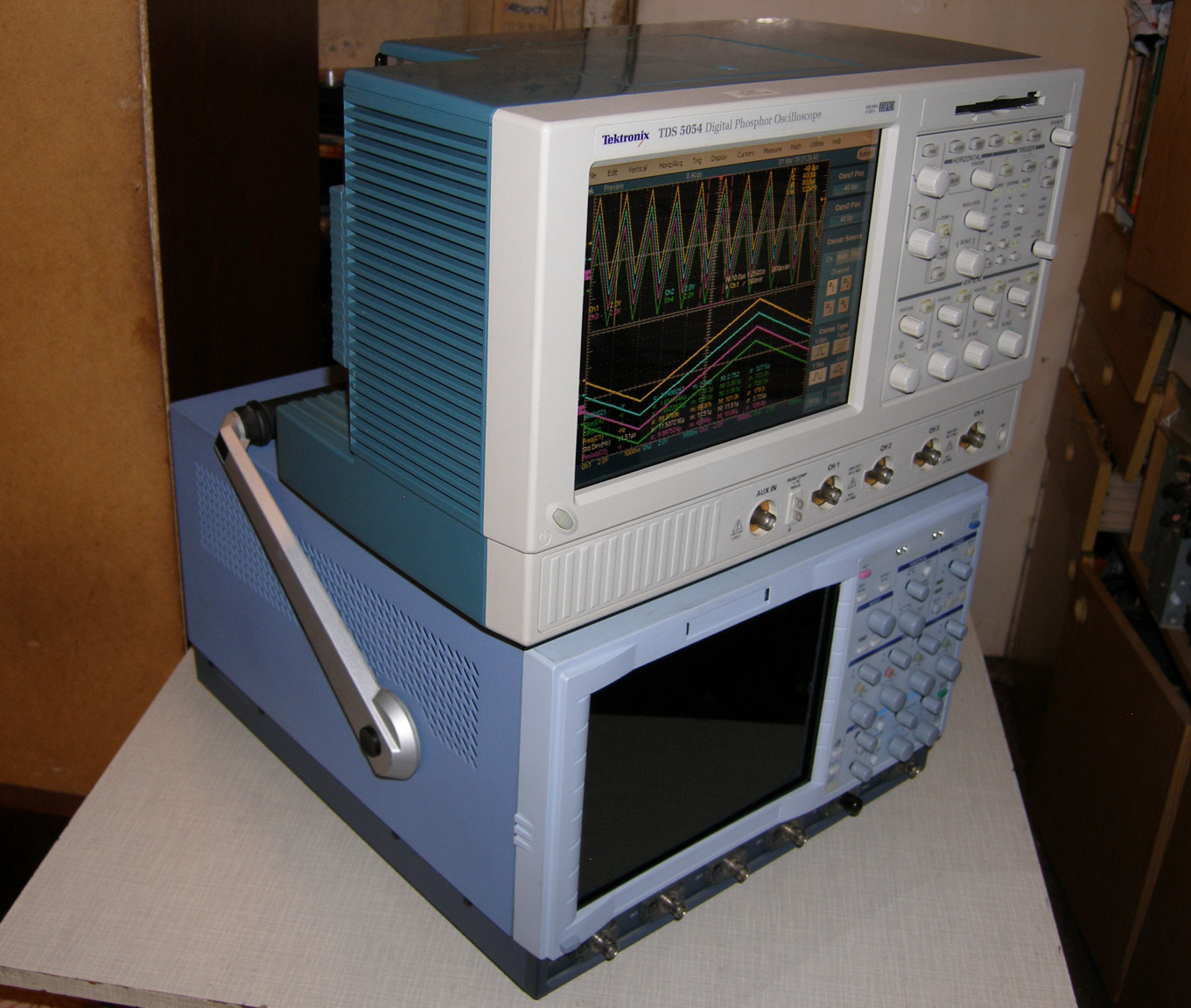

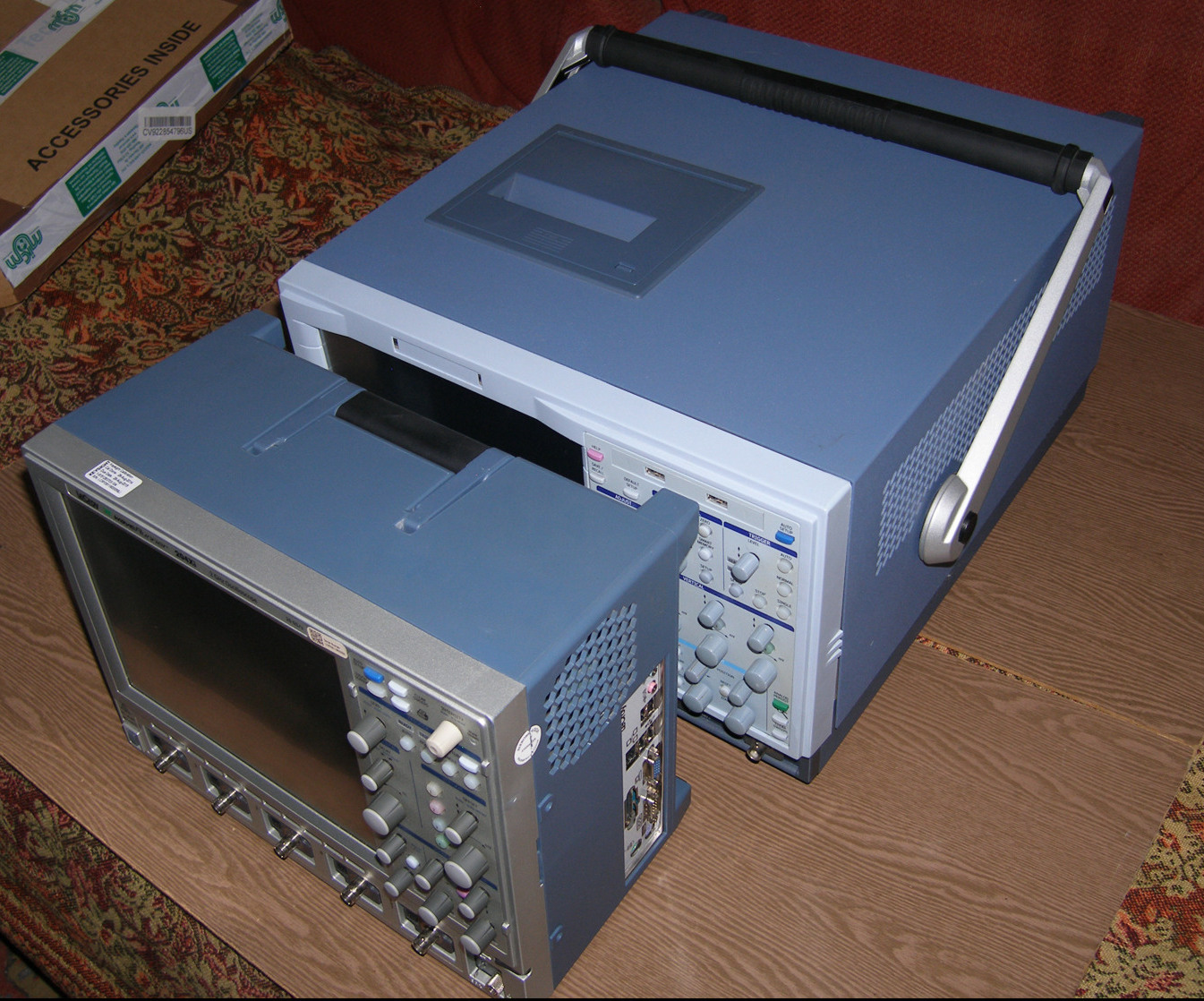

Дмитрий, безусловно. Он самый удобный из всех, что я держал в руках. Его характеристик более чем достаточно почти для всех применений, при этом он не занимает столько места и не создает столько шума, как старшие братья. Просто сравните в масштабе:
ВНИМАНИЕ: Спойлер!

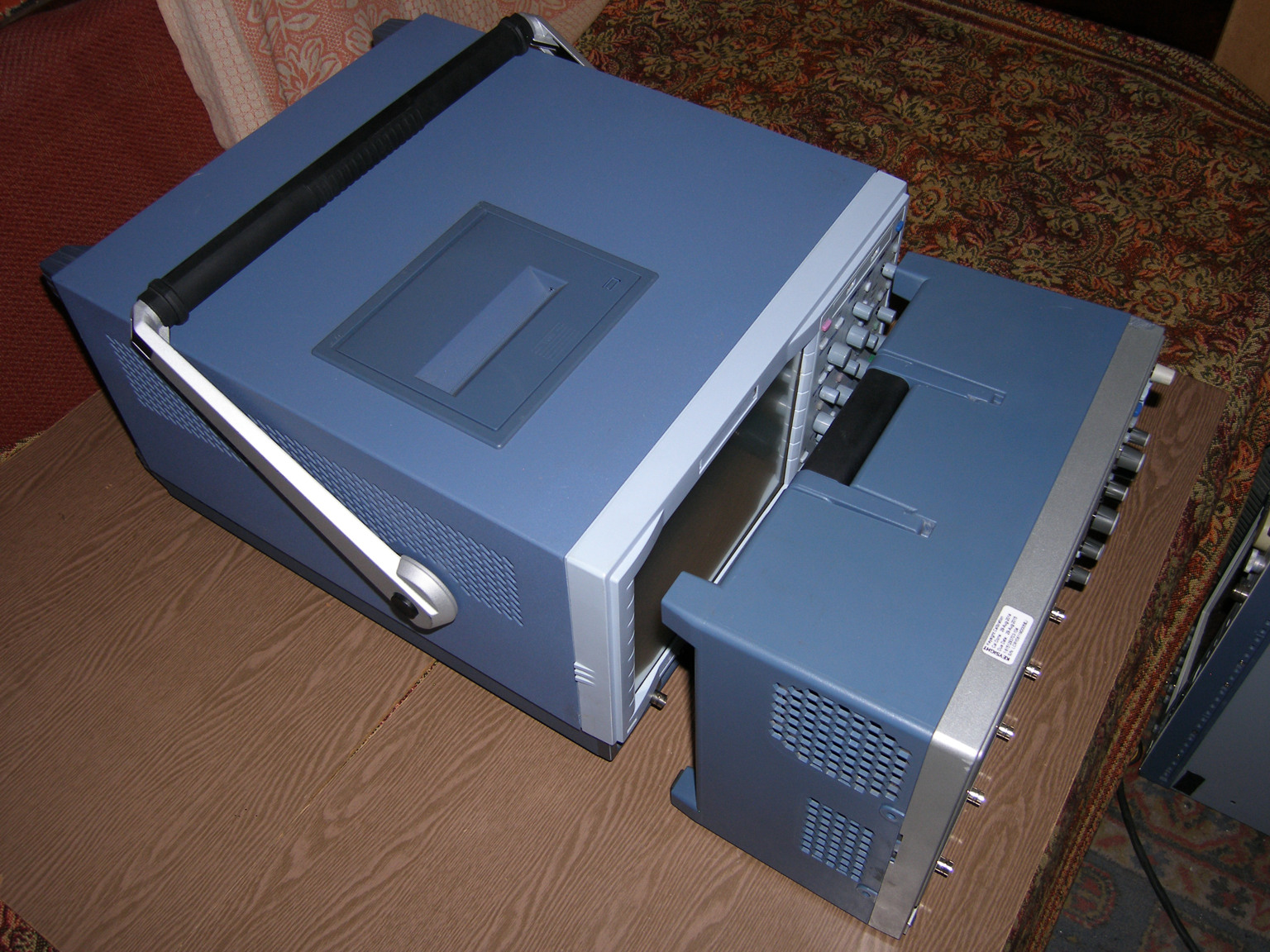

Теперь и Tektronix 5K мне кажется большим, хотя раньше считал его маленьким:
ВНИМАНИЕ: Спойлер!
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Для любимой лаборатории 7 года 4 мес. назад #34597
|
with
Автор темы
Живу я здесь
Сообщений: 717
Спасибо получено: 471
|
Круть! Блин вот что то есть в этих ТЕКах 5000 серии .. что притягивает интерфейс и дизайн прибора ... хоть и 5ГГс всего. Сеять разумное, доброе, вечное.
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Для любимой лаборатории 7 года 4 мес. назад #34598
|
Converter
Завсегдатай
Сообщений: 313
Спасибо получено: 122
|

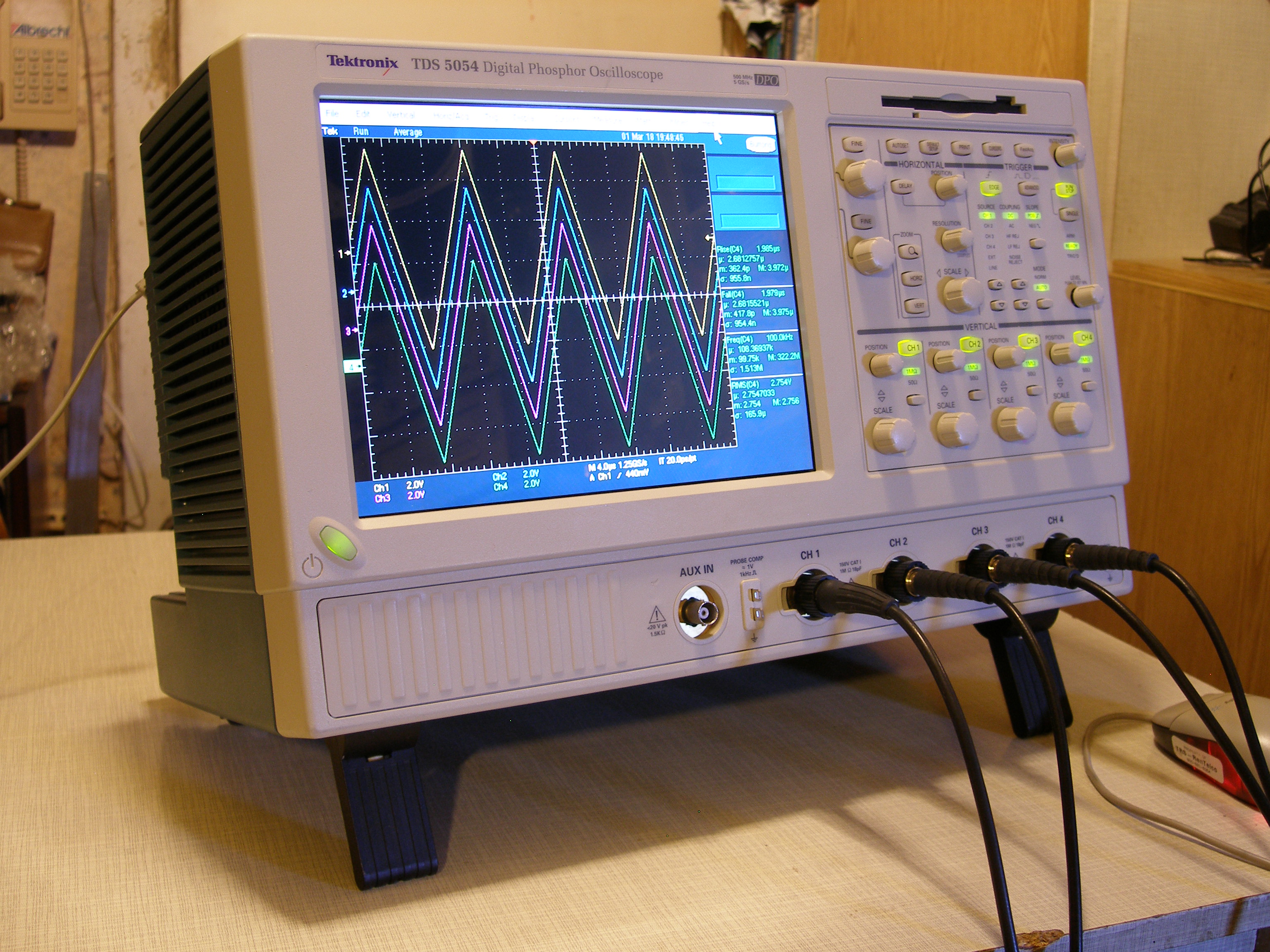

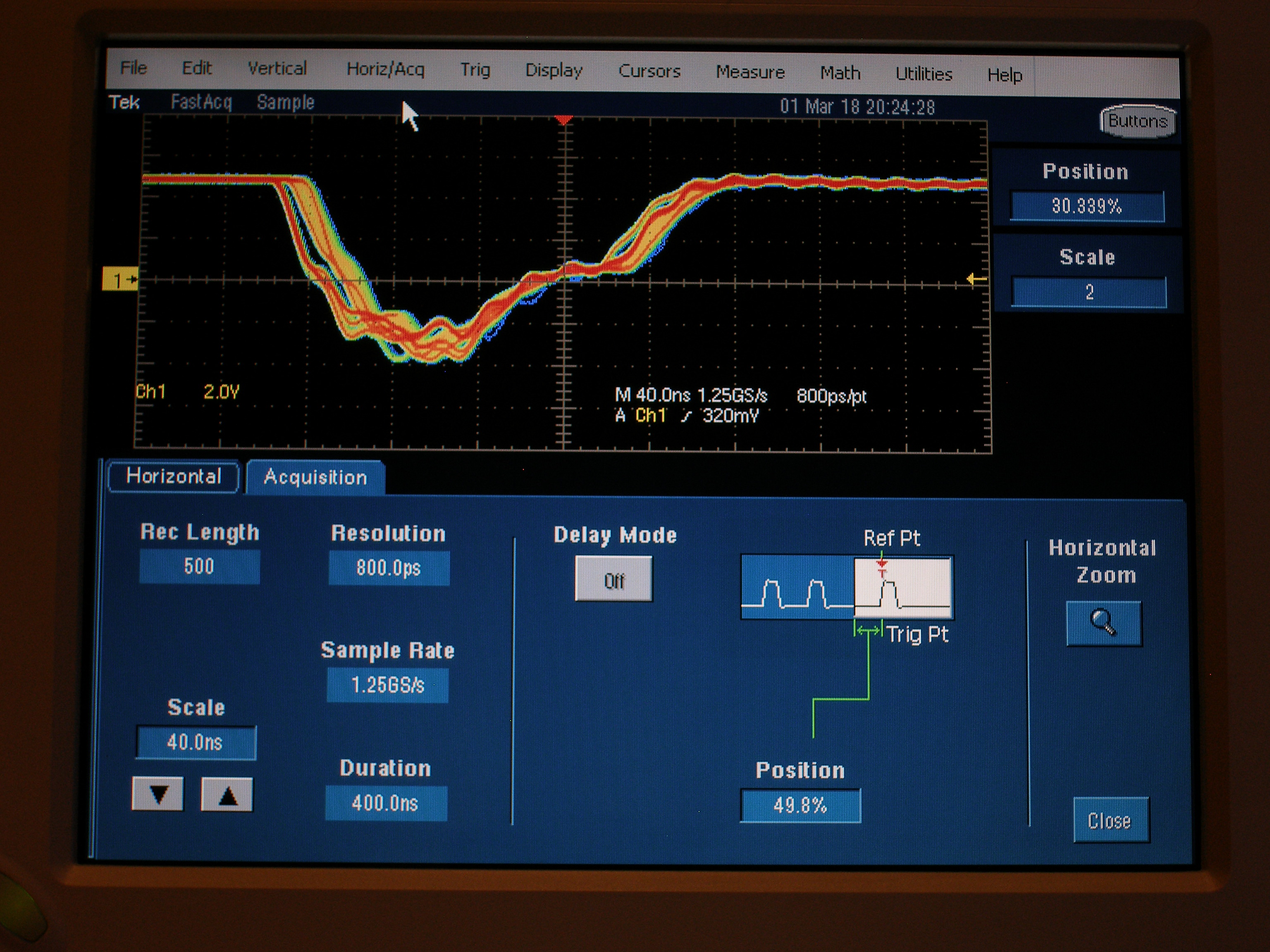

Какая-то неповторимая харизма Тека
ВНИМАНИЕ: Спойлер!

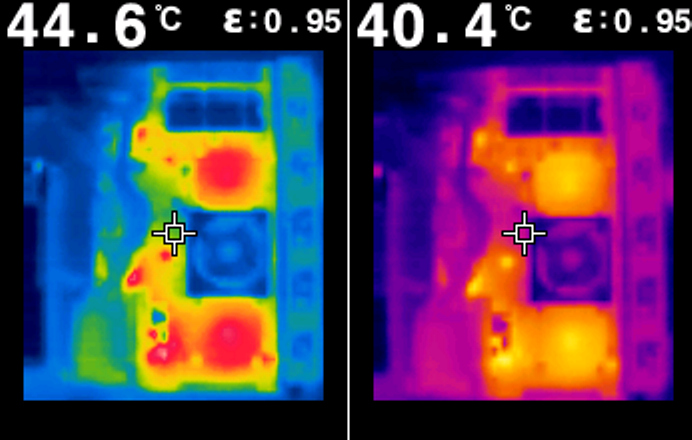

И, кстати, ест очень мало Я измерил каких-то 110 Ватт (против 240 - у "малыша" Лекрой). |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Для любимой лаборатории 7 года 4 мес. назад #34603
|
with
Автор темы
Живу я здесь
Сообщений: 717
Спасибо получено: 471
|
Вот вот! А вы фотки с его внутренностями не выкладывали вроде .. да ? Сеять разумное, доброе, вечное.
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Для любимой лаборатории 7 года 4 мес. назад #34604
|
Converter
Завсегдатай
Сообщений: 313
Спасибо получено: 122
|

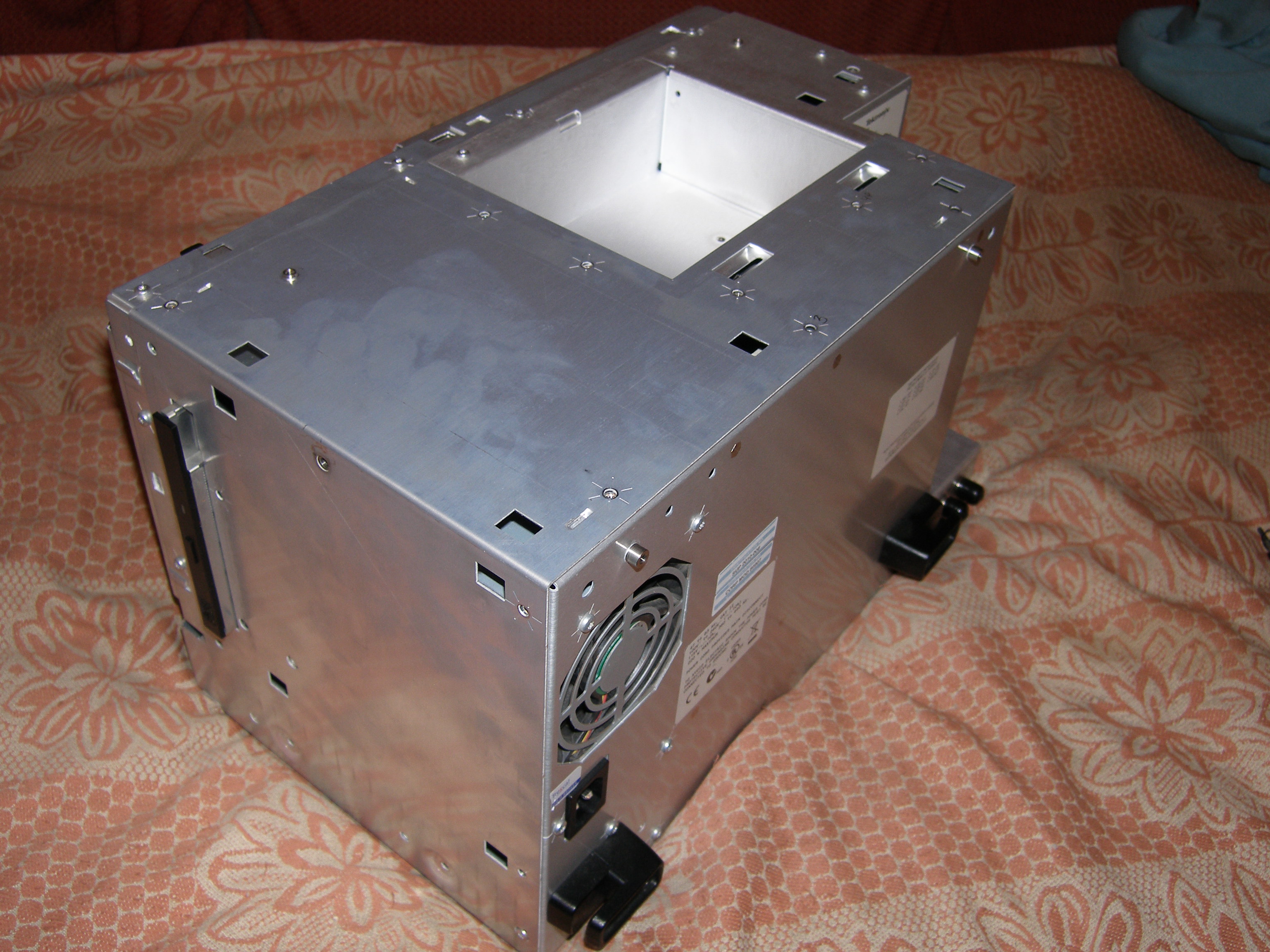

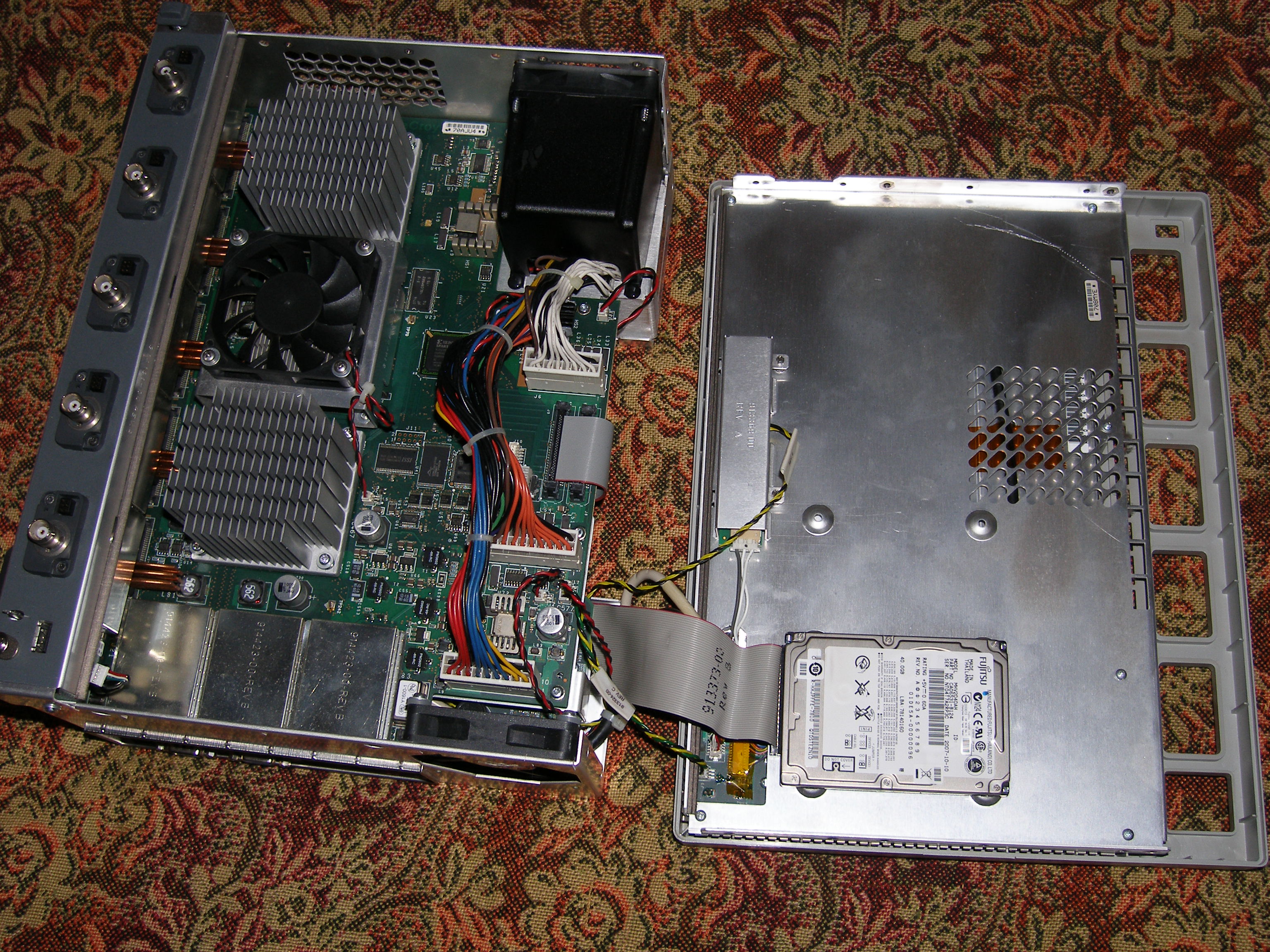

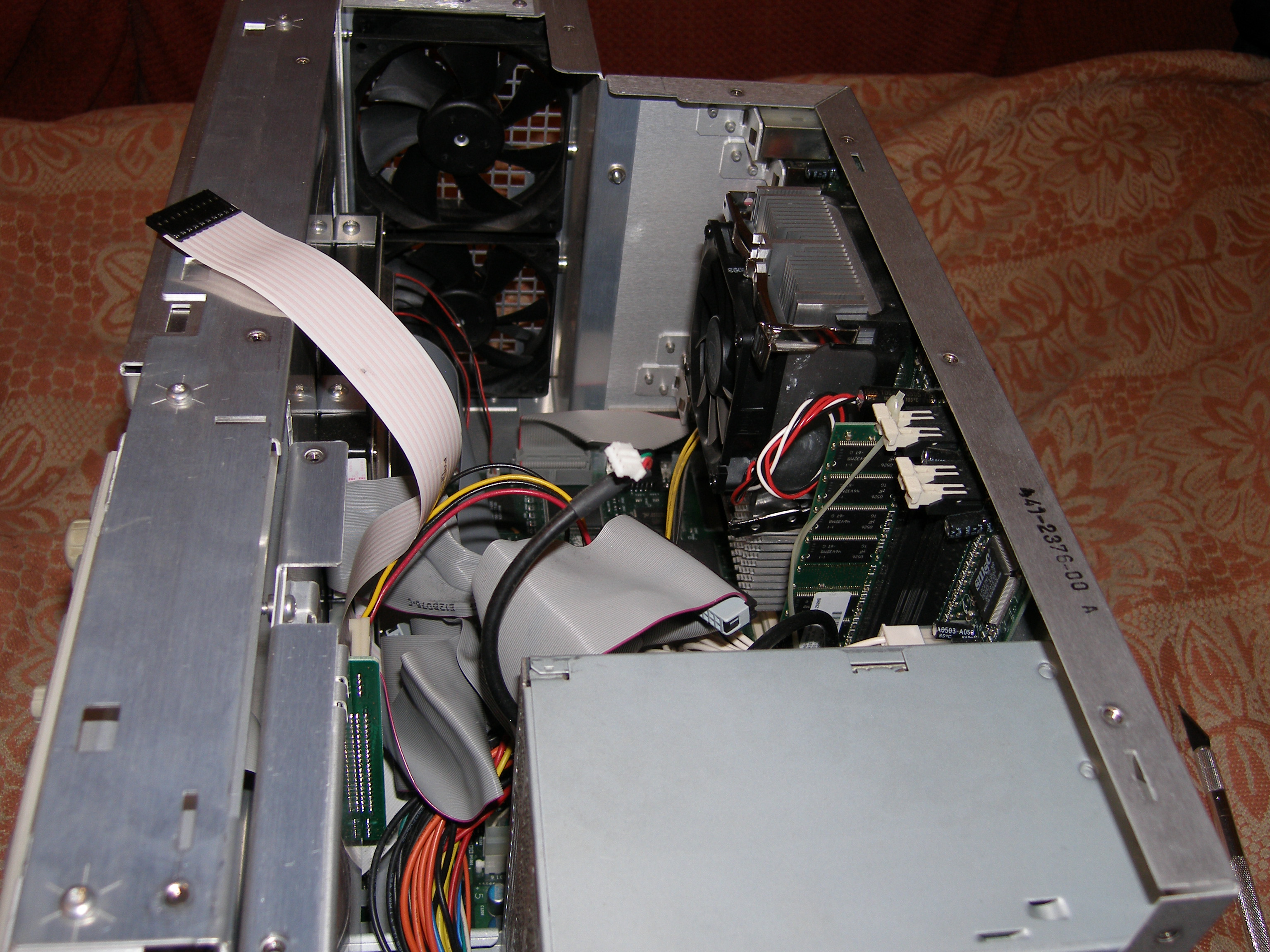

ВНИМАНИЕ: Спойлер!

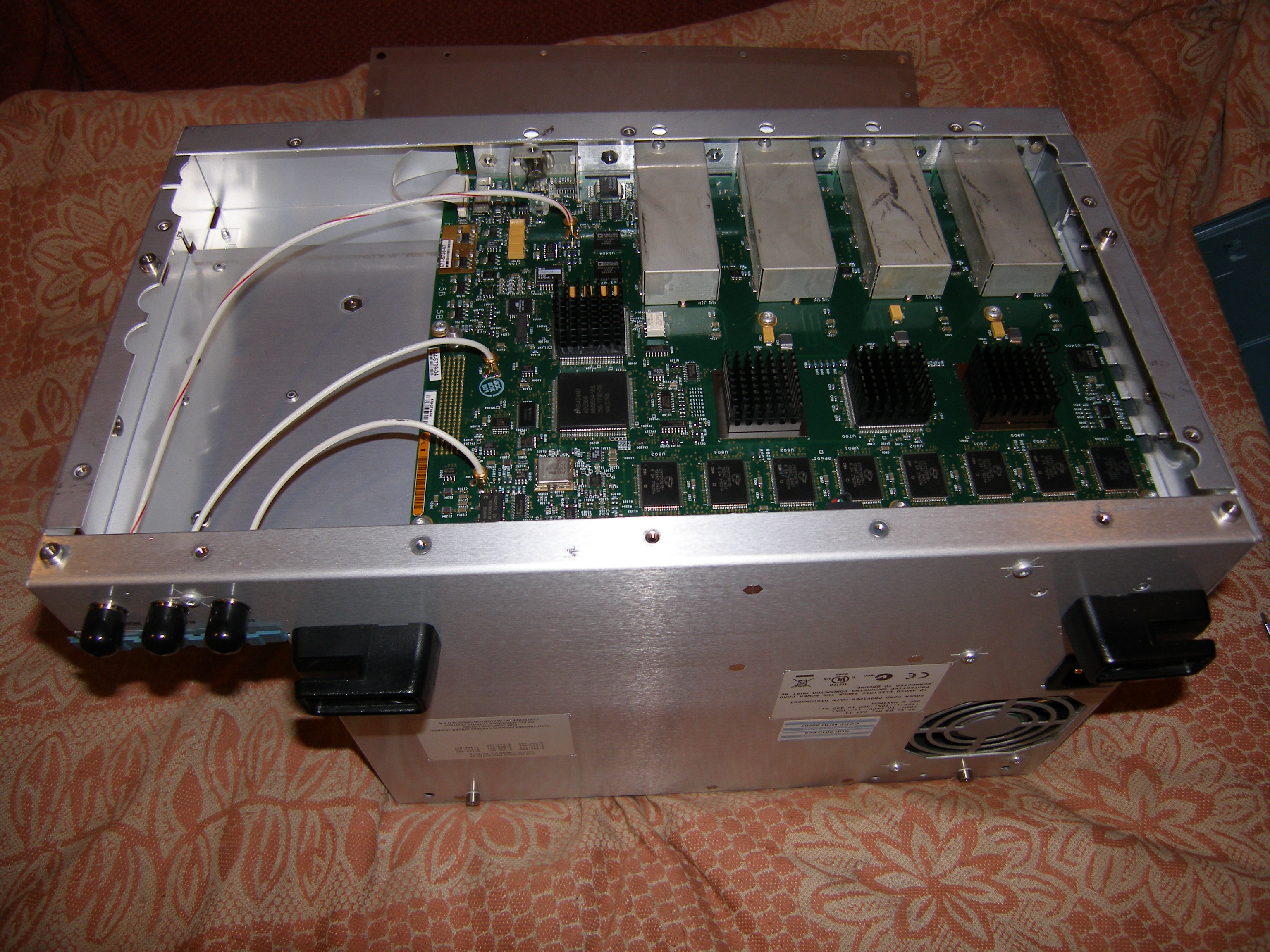

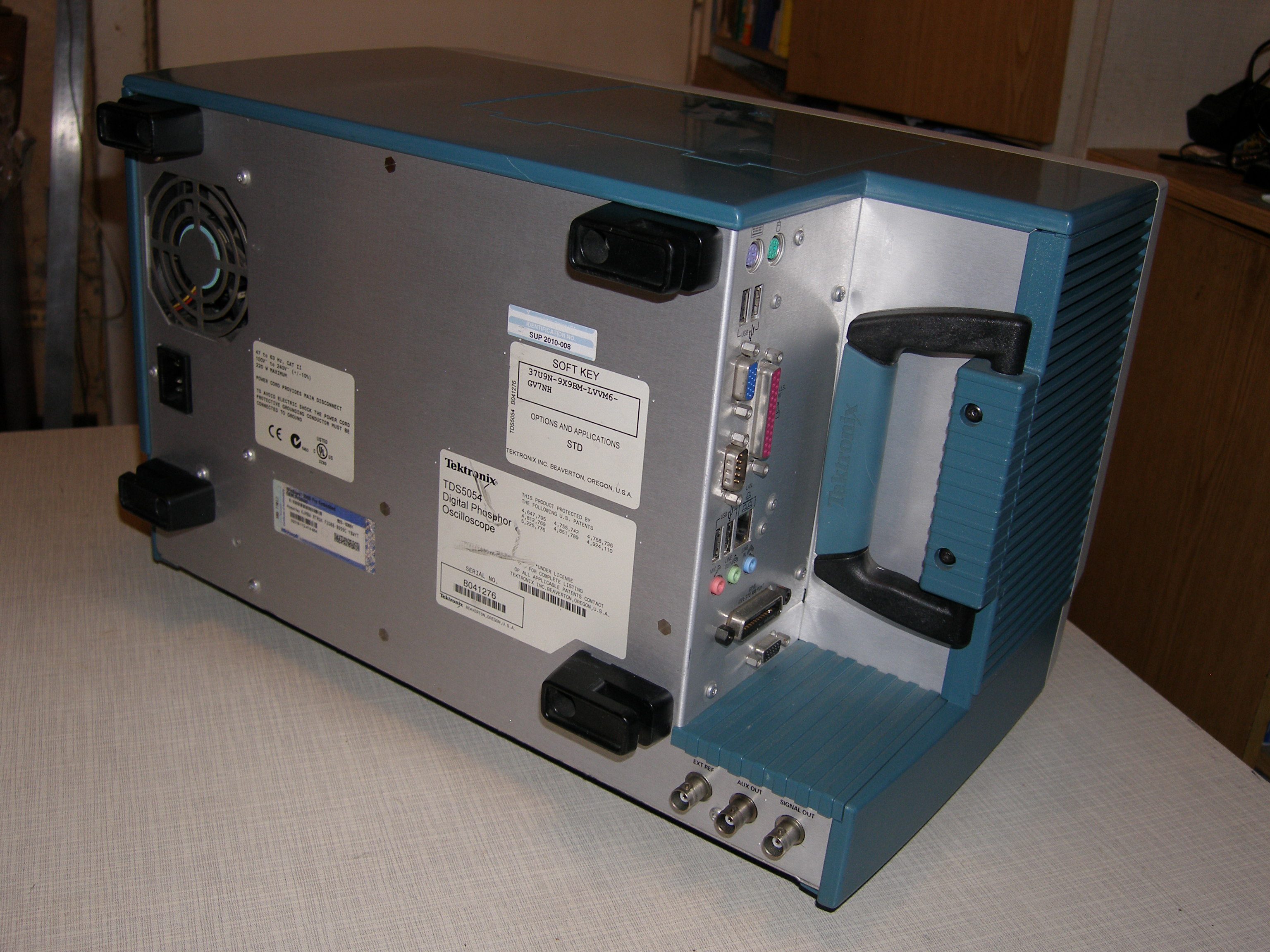

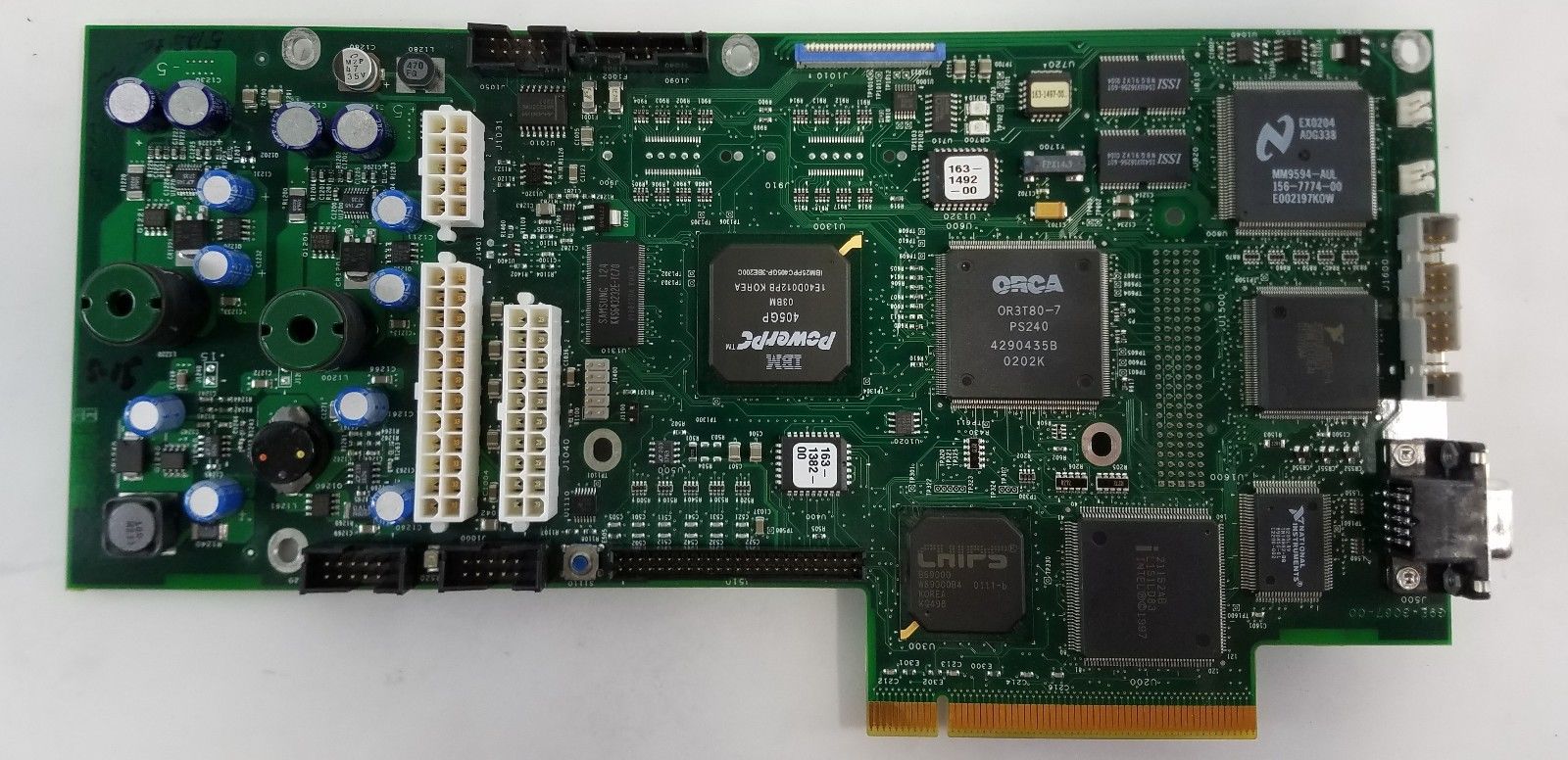

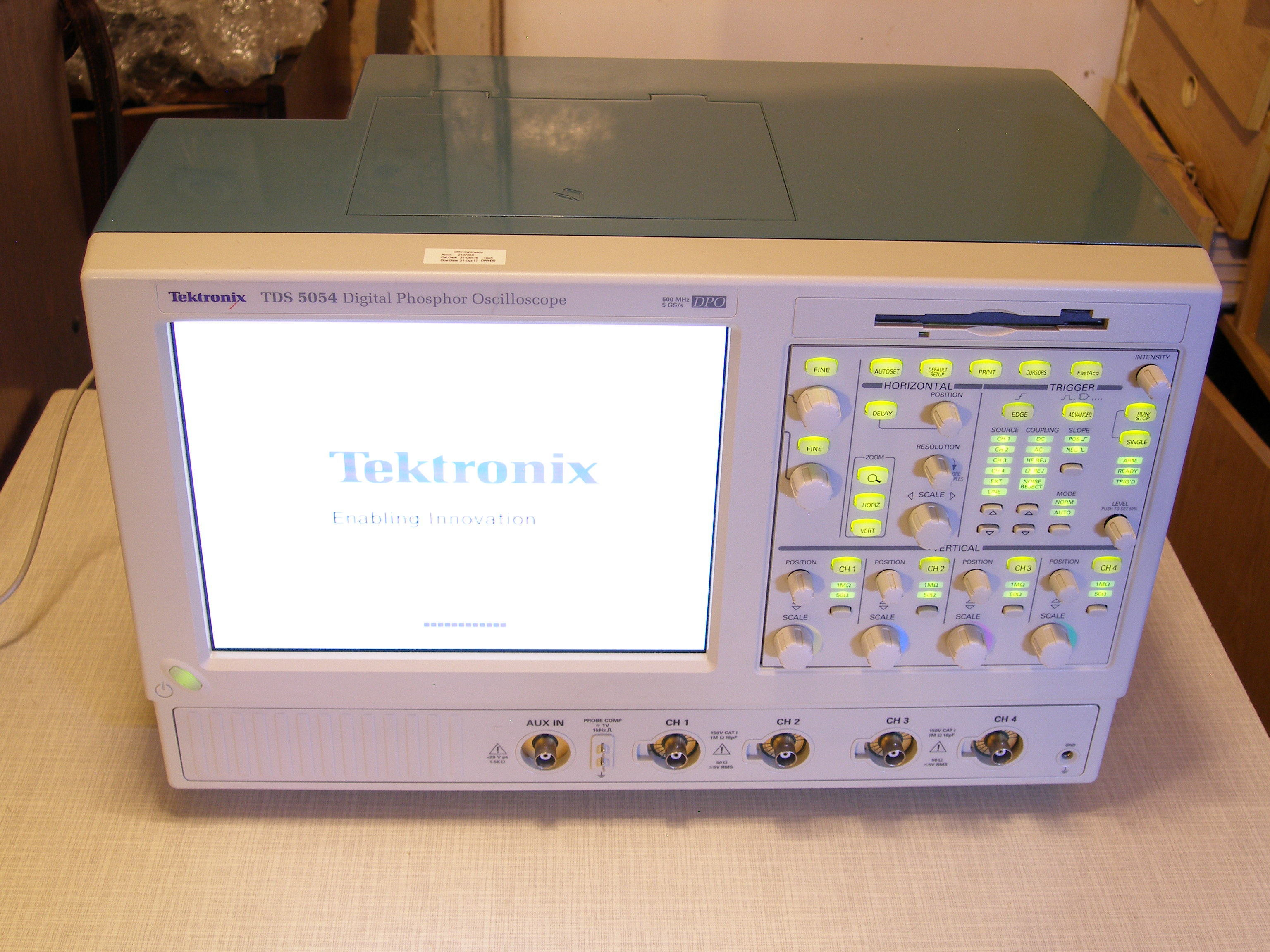

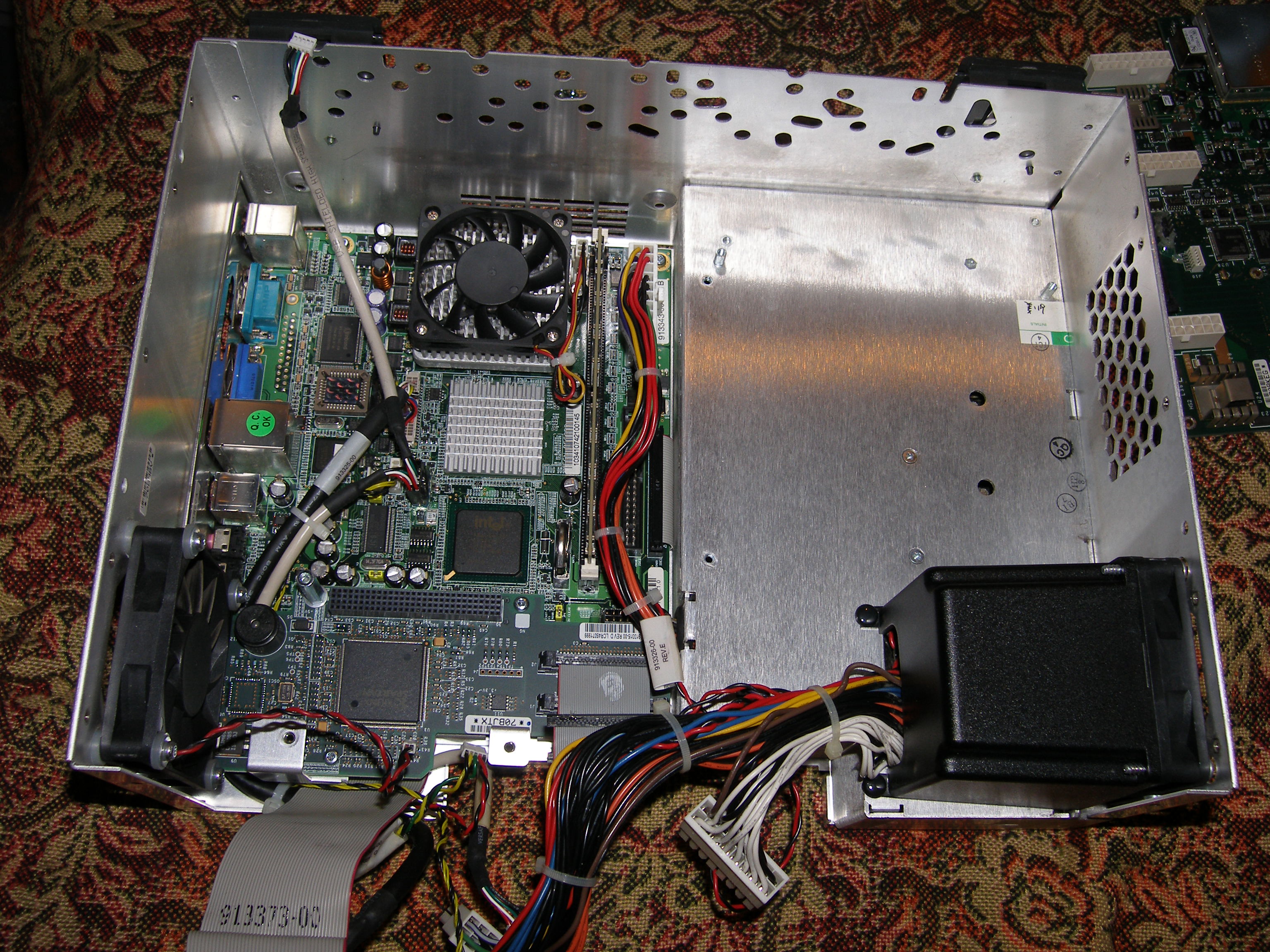

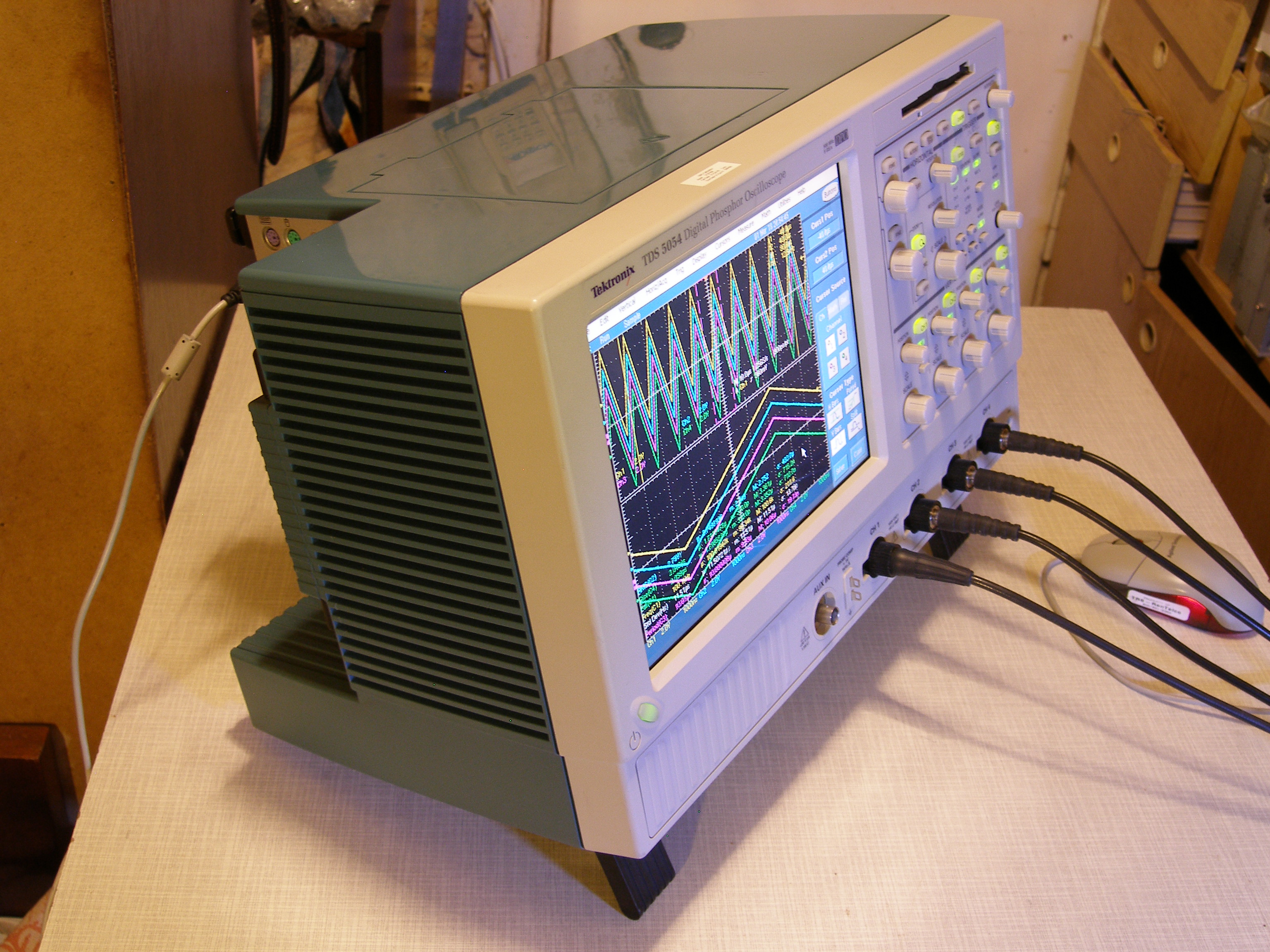

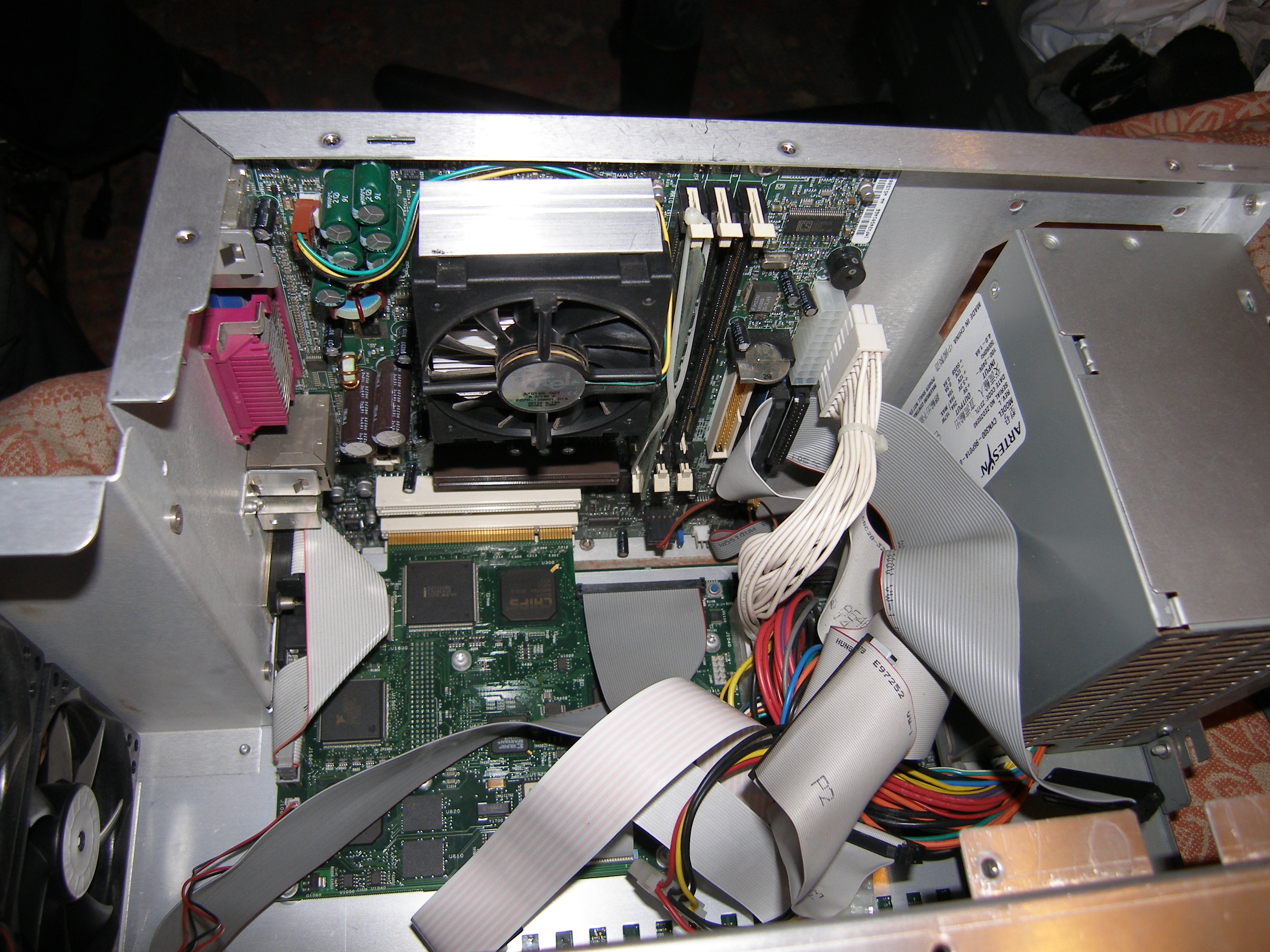

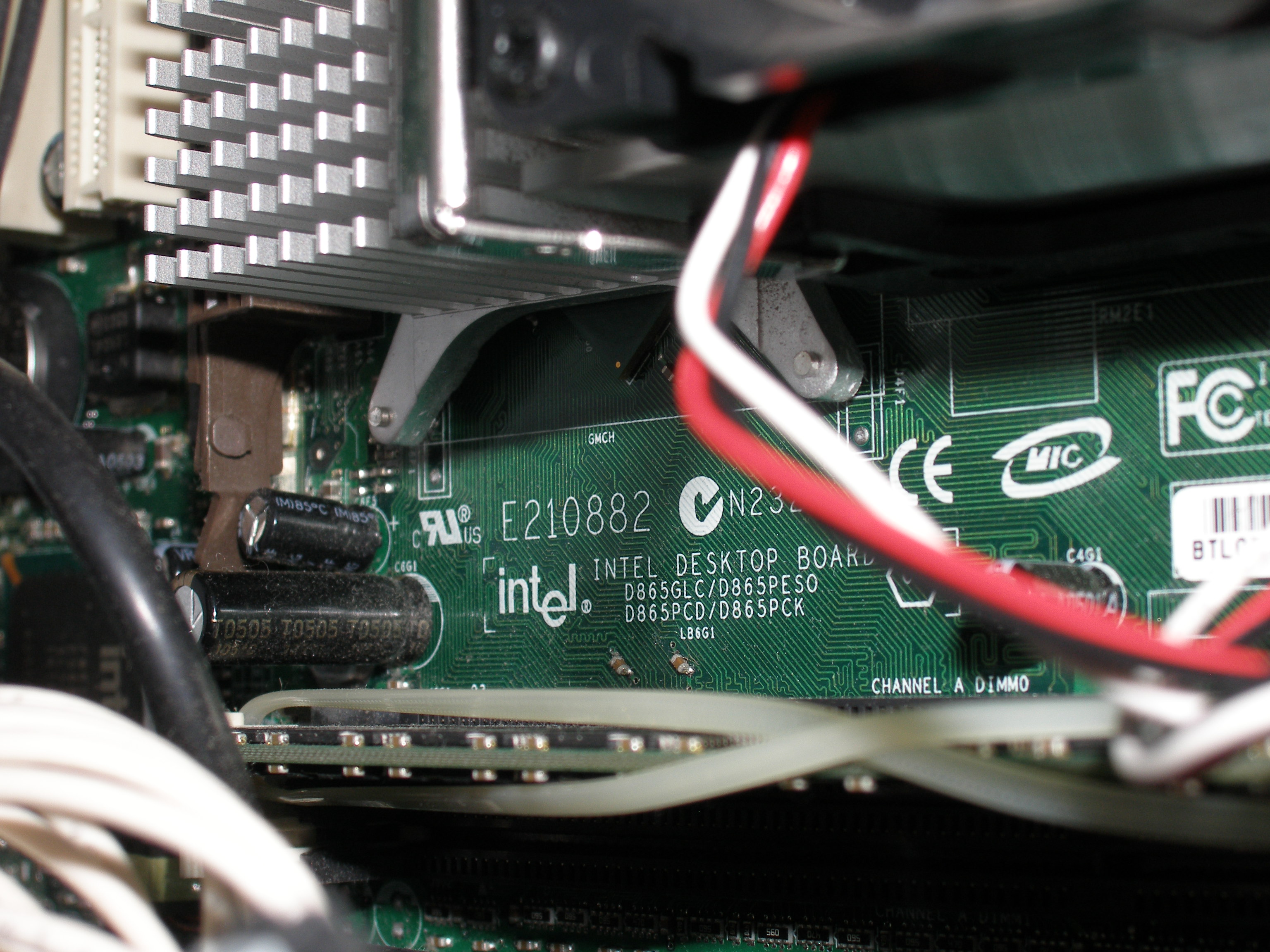

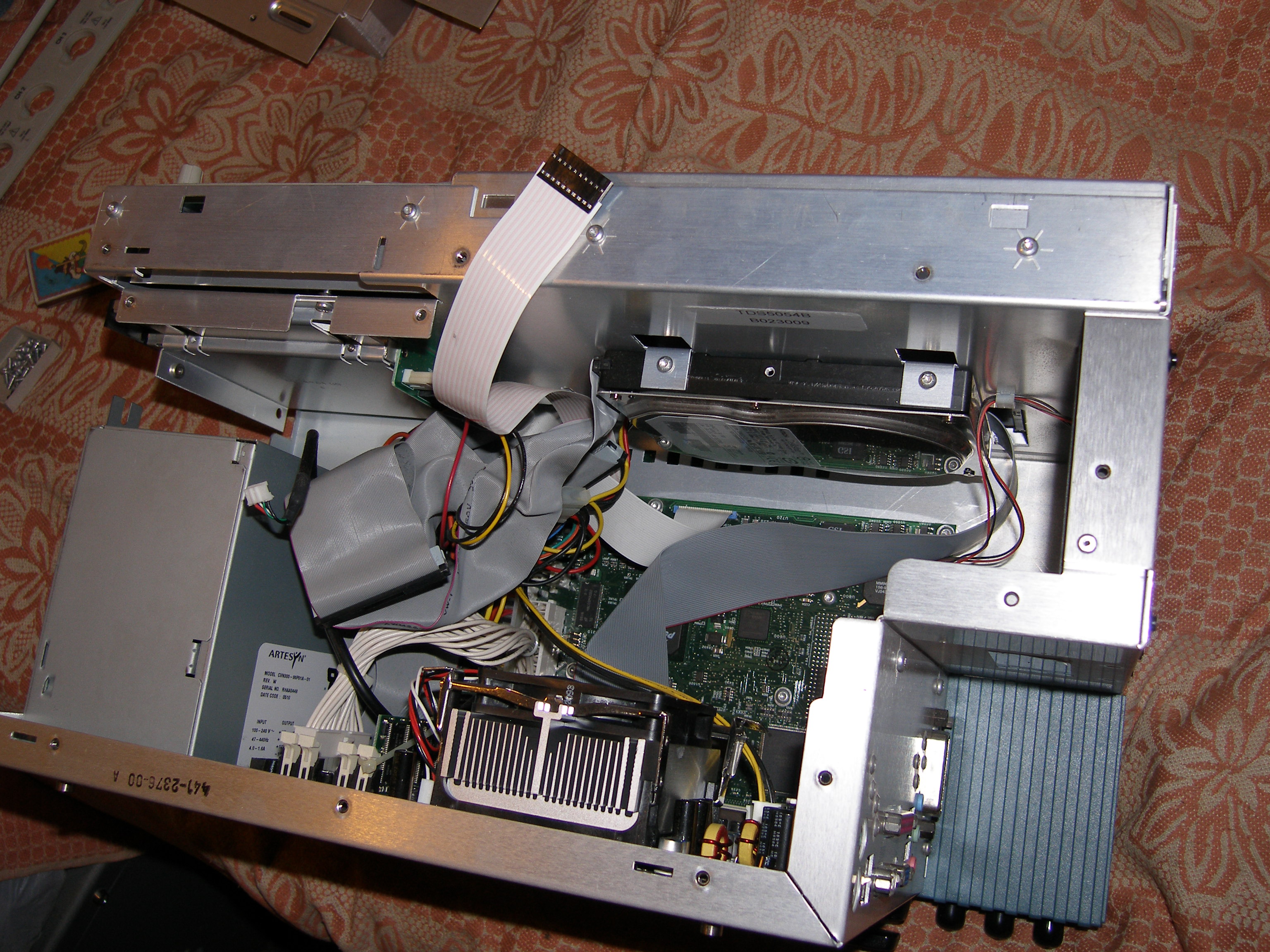

Это фото TDS5054B. Без префикса "B" отличается тем, что стоит материнка на базе P-III и HDD - 2.5":
ВНИМАНИЕ: Спойлер!
Интерфейсная плата тоже должна отличаться, поскольку в TDS5xxxB "фосфор" системы DPX, а не DPO. Его функционирование существенно отличается: при его старте он сразу дает цветную градуированную картинку (а не монхромную DPO, где нужно дополнительно включать программную персистенцию для подкраски). Глубина памяти в этом режиме DPX так же ограничена, но на порядок больше, чем в DPO. Кажется, до 1 М, и позволяет проводить некоторые измерения в этом режиме. |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Для любимой лаборатории 7 года 3 мес. назад #34606
|
Converter
Завсегдатай
Сообщений: 313
Спасибо получено: 122
|

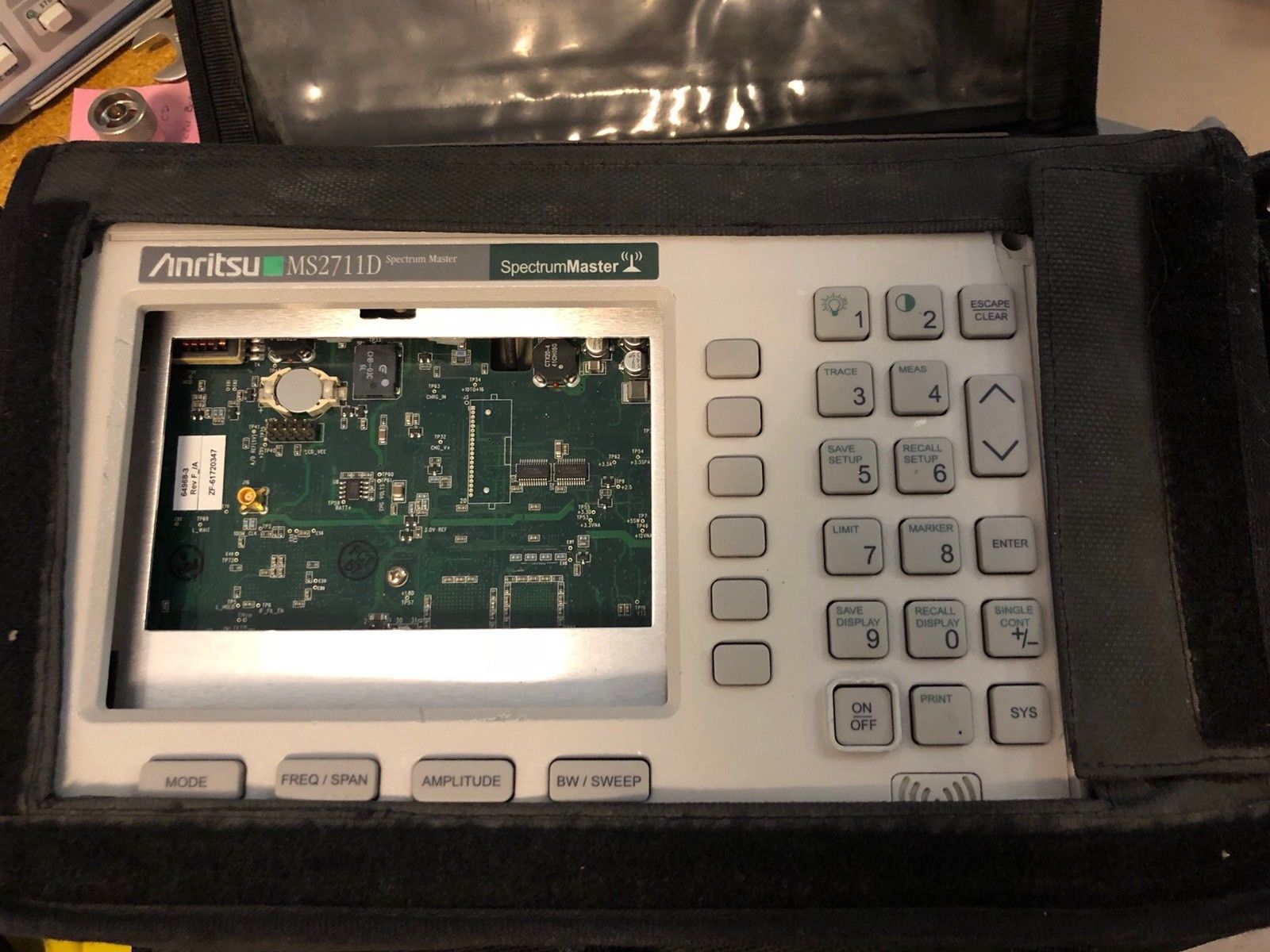

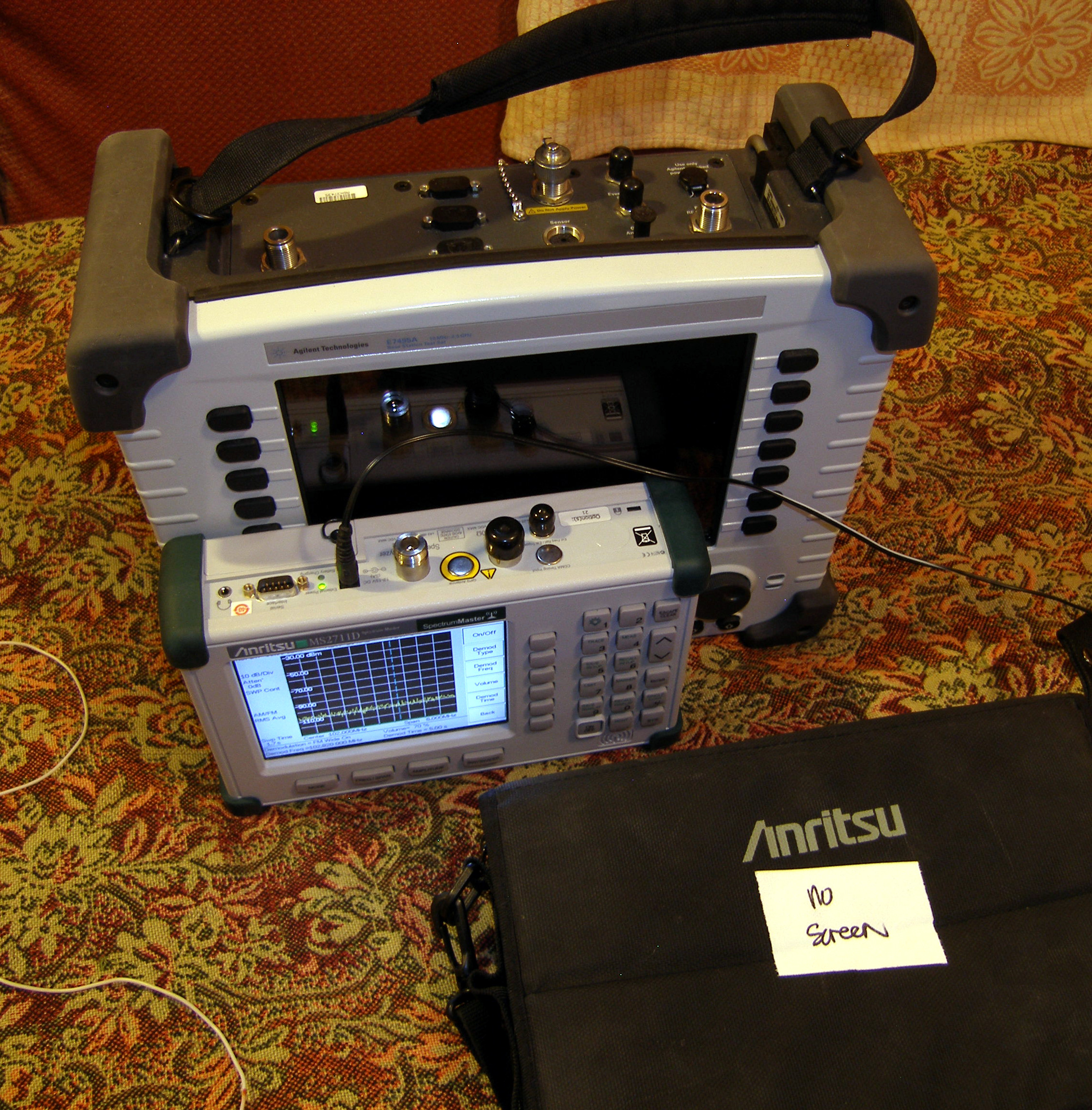

У осциллографа-малыша появился кроха-друг: анализатор Anritsu MS2711D. Я в очередной раз я был жестоко обманут американским продавцом: с какого-то перепугу он вместо полуразобранного прибора без дисплея, что на фото с магазина:
ВНИМАНИЕ: Спойлер!
..прислал полностью комплектный, к тому же исправно проходящий все тесты. Моему возмущению просто нет предела  .Причем прислал в той же самой сумке, на которой цинично написано "no screen" (а "скрин" на самом деле - в полном порядке). Зачем так прикалываться над покупателями (да и не 1 апреля, однако)?
ВНИМАНИЕ: Спойлер!
Теперь вот думаю, как туда опций добавить, а то у меня присутствует только 21-я (источник сигнала 25 MHz - 3 GHz). Что-то не нашел по этому поводу "рецептов" в и-нете. Может Александр что-то подскажет? |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Для любимой лаборатории 7 года 3 мес. назад #34612
|
Converter
Завсегдатай
Сообщений: 313
Спасибо получено: 122
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Для любимой лаборатории 7 года 3 мес. назад #34614
|
Converter
Завсегдатай
Сообщений: 313
Спасибо получено: 122
|

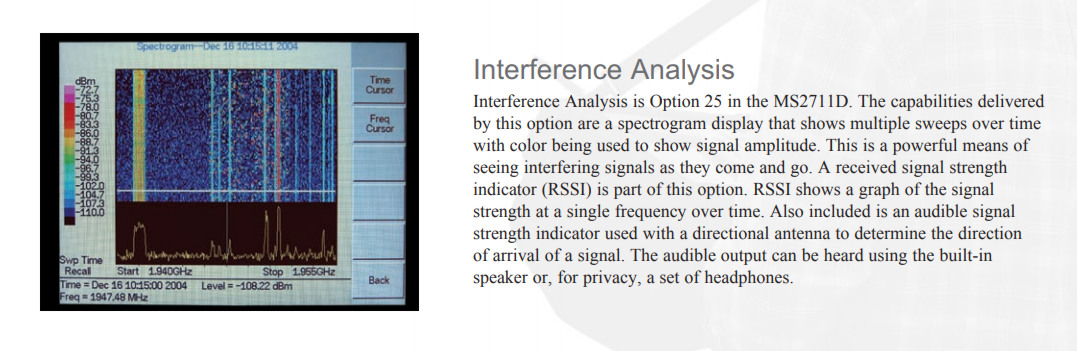

ОК, как появится время, настрою Скайп. Водопад везде они показывают в датшитах (Interference Analyzer Option 25)

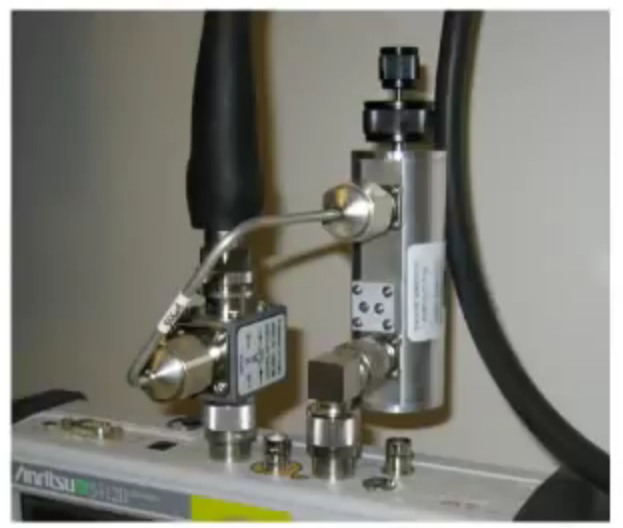

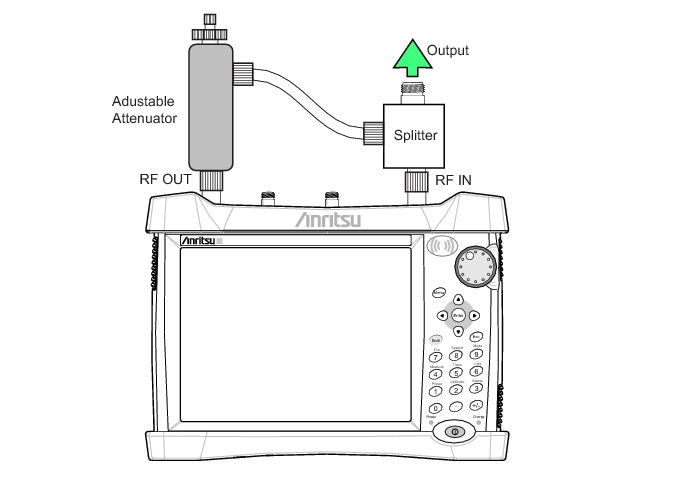

Все опции (для некоторых из них требуются дополнительные модули) : Option 5 Power Monitor (requires external detector) Option 6 Frequency Converter Control Module Option 10A Bias Tee Option 19 High Accuracy Power Meter (PSN50 sensor not included) Option 21 Transmission Measurement Option 25 Interference Analyzer (best with directional antenna) Option 27 Channel Scanner Option 28 CW Signal Generator (requires CW Signal Generator Kit p/n: 61534) Option 29 Power Meter Option 31 GPS (requires GPS antenna) Насколько я понял, CW Signal Generator Kit состоит из сплиттера с переменным аттенюатором. В таком случае их можно заменить любым, возможно и не переменным. Вот только выход трекинг-гена у меня прямоугольный на низах (надеюсь, не у меня только). И я не думаю, что аттенюатор это исправит. Может быть при включении этой опции (28) с кит-набором образуется обратная связь, что удерживает выход на меньшем уровне сигнала, тогда искажения исчезнут? В любом случае нужен этот программный ключ.
ВНИМАНИЕ: Спойлер!
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Для любимой лаборатории 7 года 3 мес. назад #34618
|
Converter
Завсегдатай
Сообщений: 313
Спасибо получено: 122
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Для любимой лаборатории 7 года 3 мес. назад #34620
|
Converter
Завсегдатай
Сообщений: 313
Спасибо получено: 122
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
*
Время создания страницы: 0.320 секунд
