ТЕМА:

В качестве ДДРВ какие диоды использовали?

Converter пишет: В качестве ДДРВ какие диоды использовали?

В начале были диоды MURS360, сейчас перешел на STTH212, на очереди карбид-кремниевые шоттки

Честно говоря довольно проблемно достать эти диоды сейчас
и еще прикольная фишка с ними - они же тип на 200В всего, а кратковременно держат импульс напряжения в киловольты

По теме ветки.

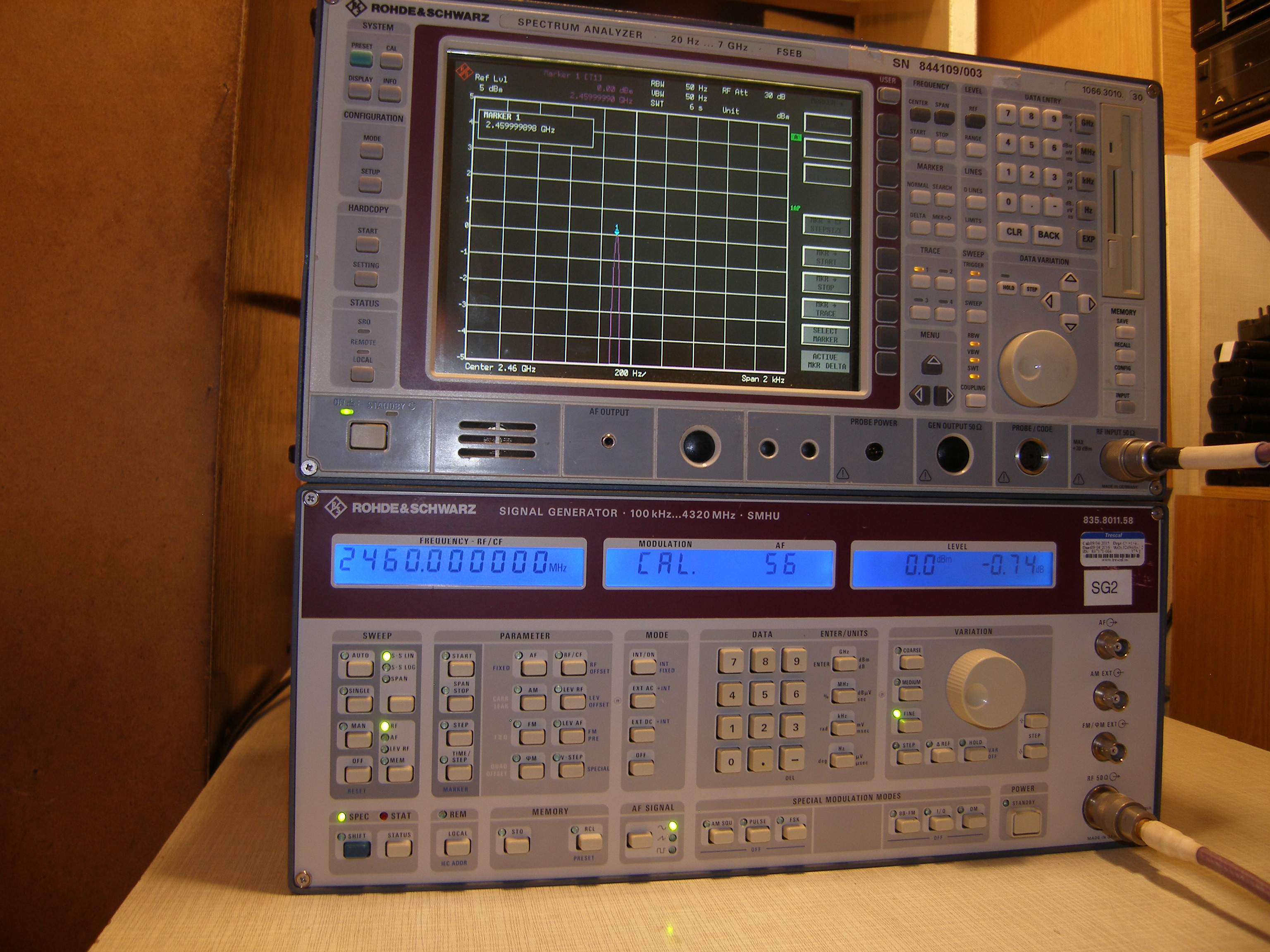

Прибыл немецкий векторный сигнал-генератор R&S SMHU 58. Тяжелый, как танк, но с превосходными спектральными характеристиками. Проблема локализовалась в плате управления аттенюатором. Потек электролит и разрушил дорожку питания 5 В.

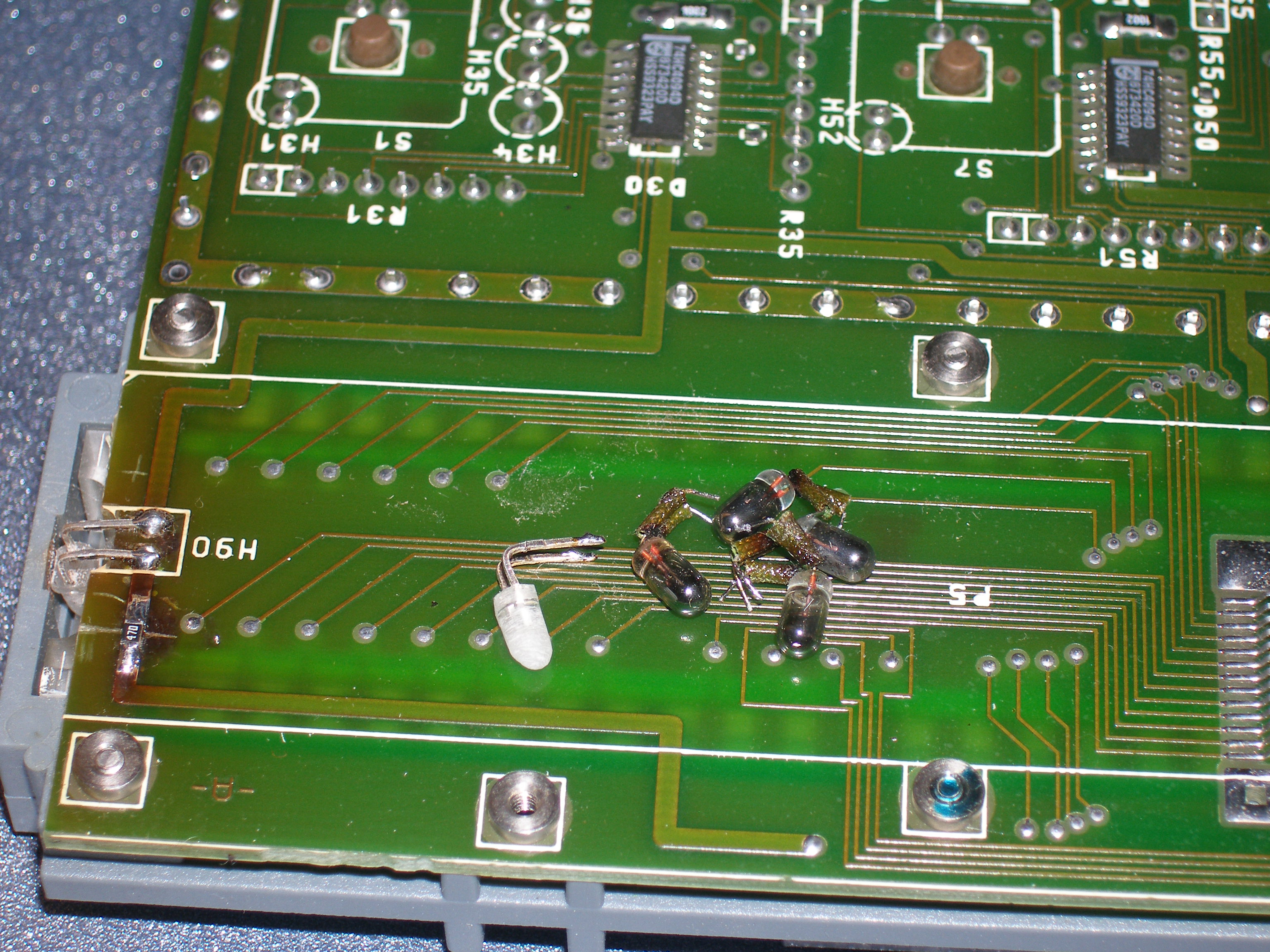

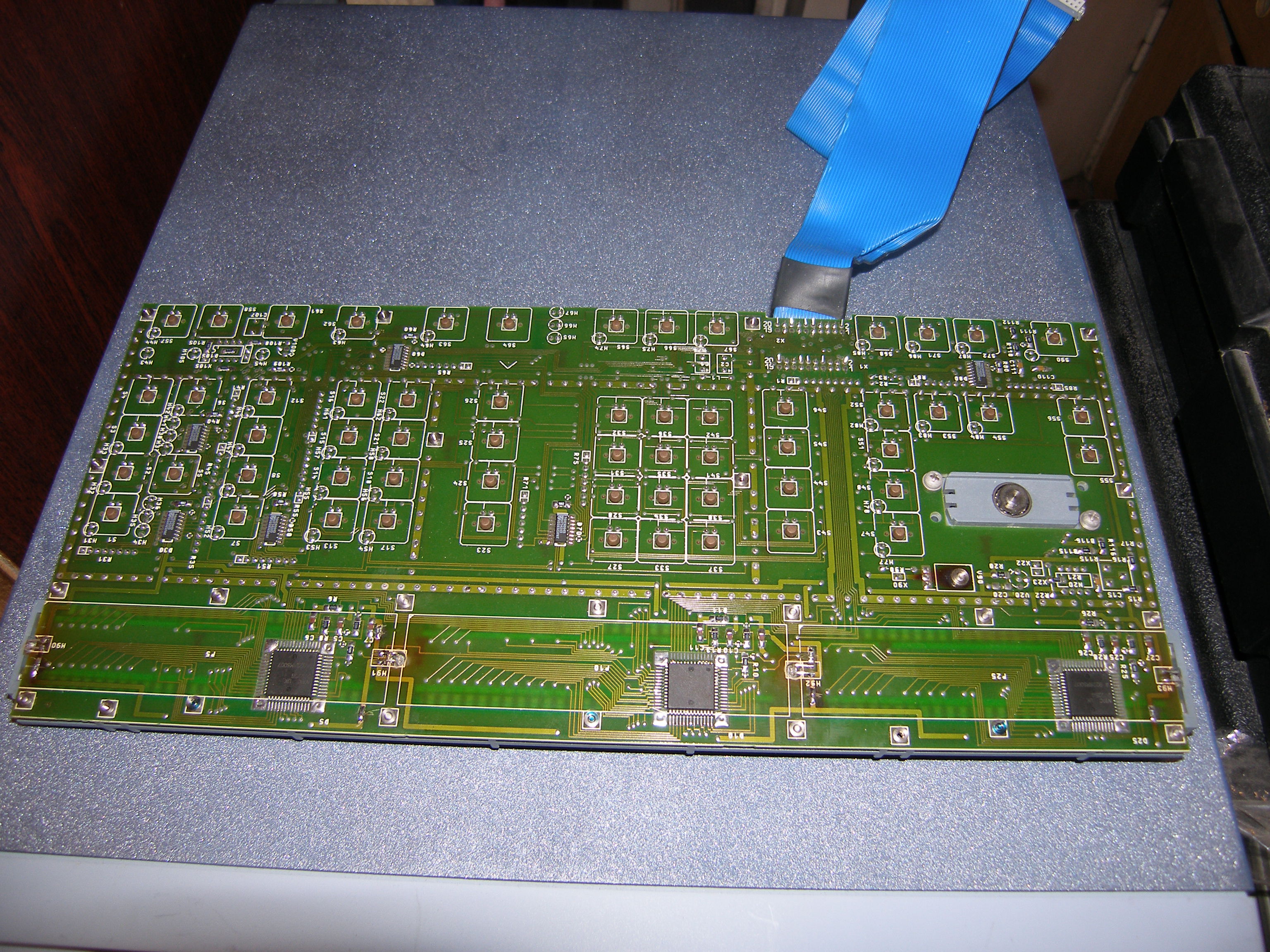

Попутно заменил погоревшие лампы накаливания в подсветке дисплея на синие светодиоды с доп. резисторами. Подсветка получилась просто сказочной.

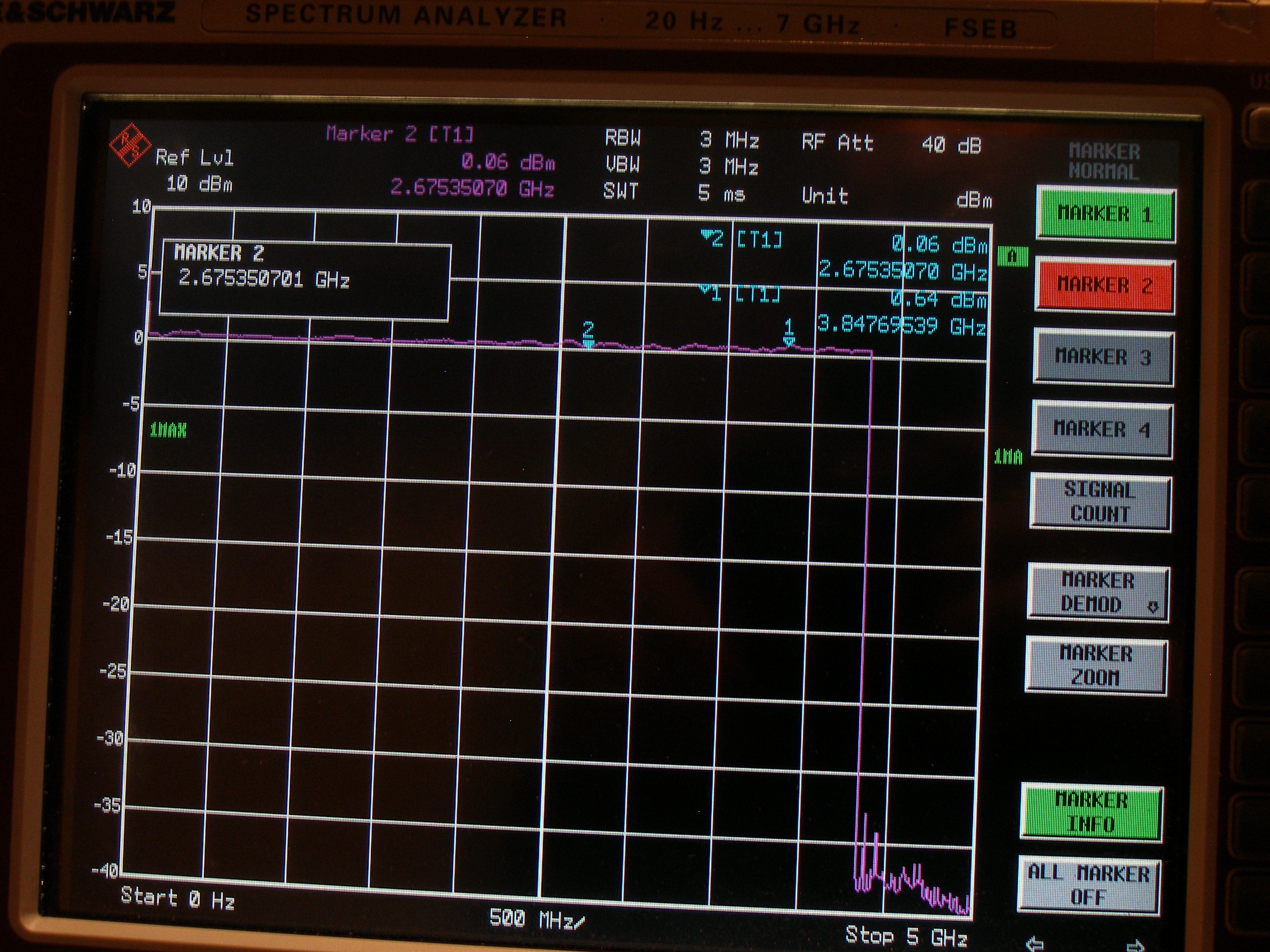

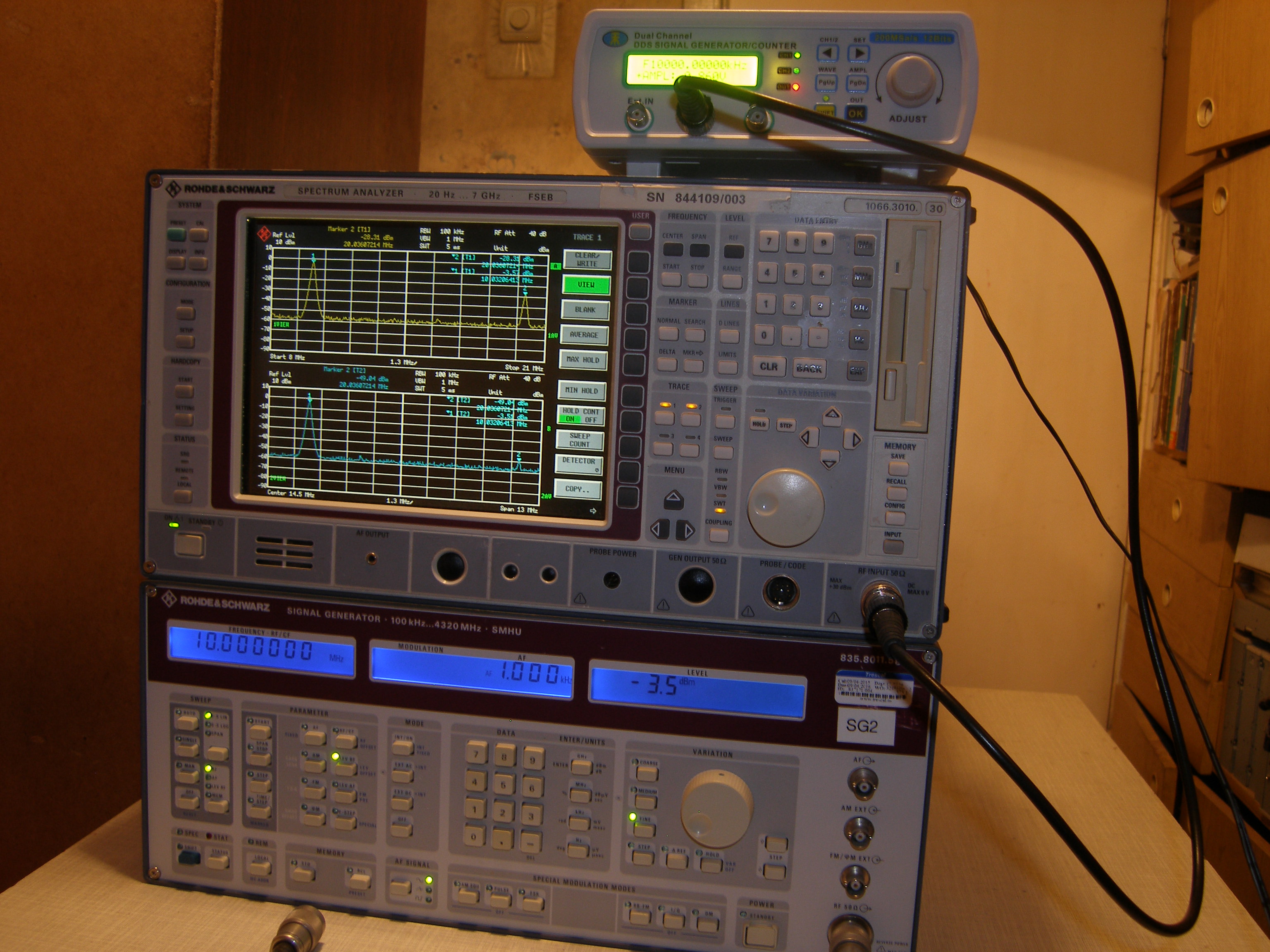

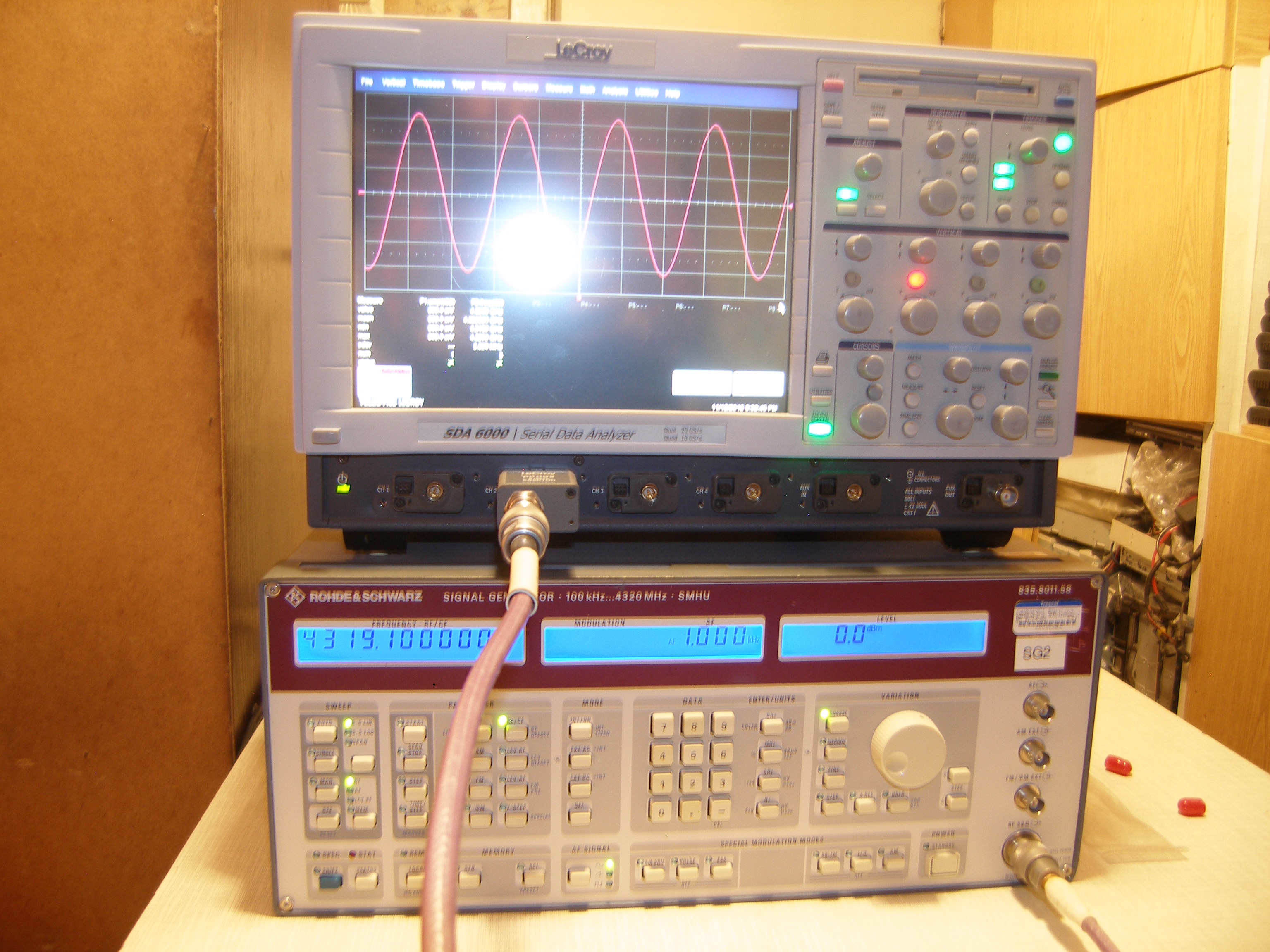

Провел калибровку. Неравномерность АЧХ в рабочем диапазоне 1кГц-4,32ГГц не превышает 0.6dBm (включая соединительную линию и погрешность анализатора).

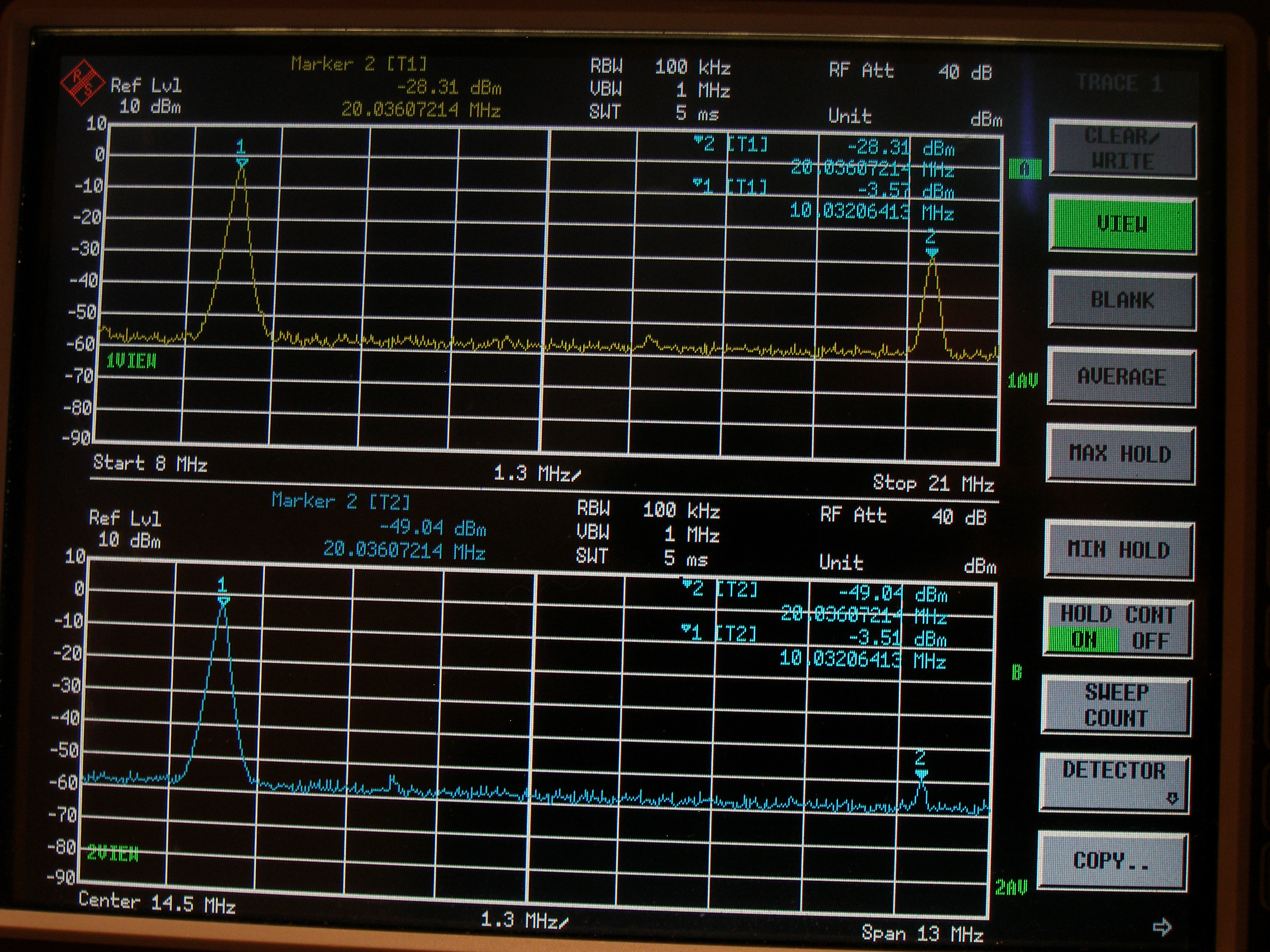

Уровень 2-й гармоники -46dB. Для сравнения - желтая диаграмма c китайского генератора, 2-я гармоника -25dB

Belostat пишет: КД203Г - 1000 вольт
КД206В, Д243Б - 600 вольт
Какой из них дал максимум я посмотрю , может это не Д243..
Все в башке перепуталось уже..
Поправил вчерашний пост..

Предлагаю продолжить в соответствующей теме

Удалил

Попал в ремонт интересный промышленный модуль питания LAMDA Vega 450, из генератора сигналов R&S®SMU200A.

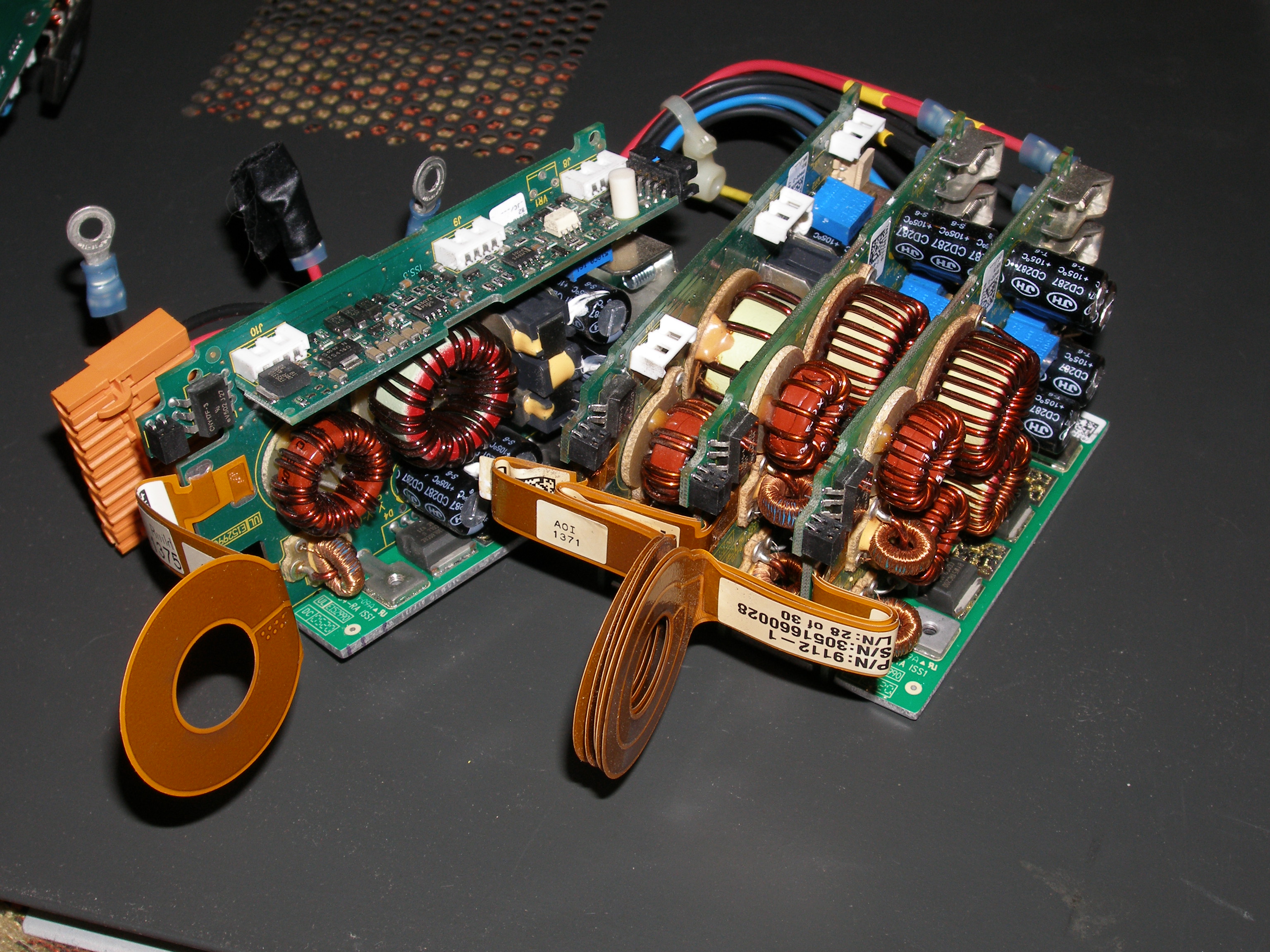

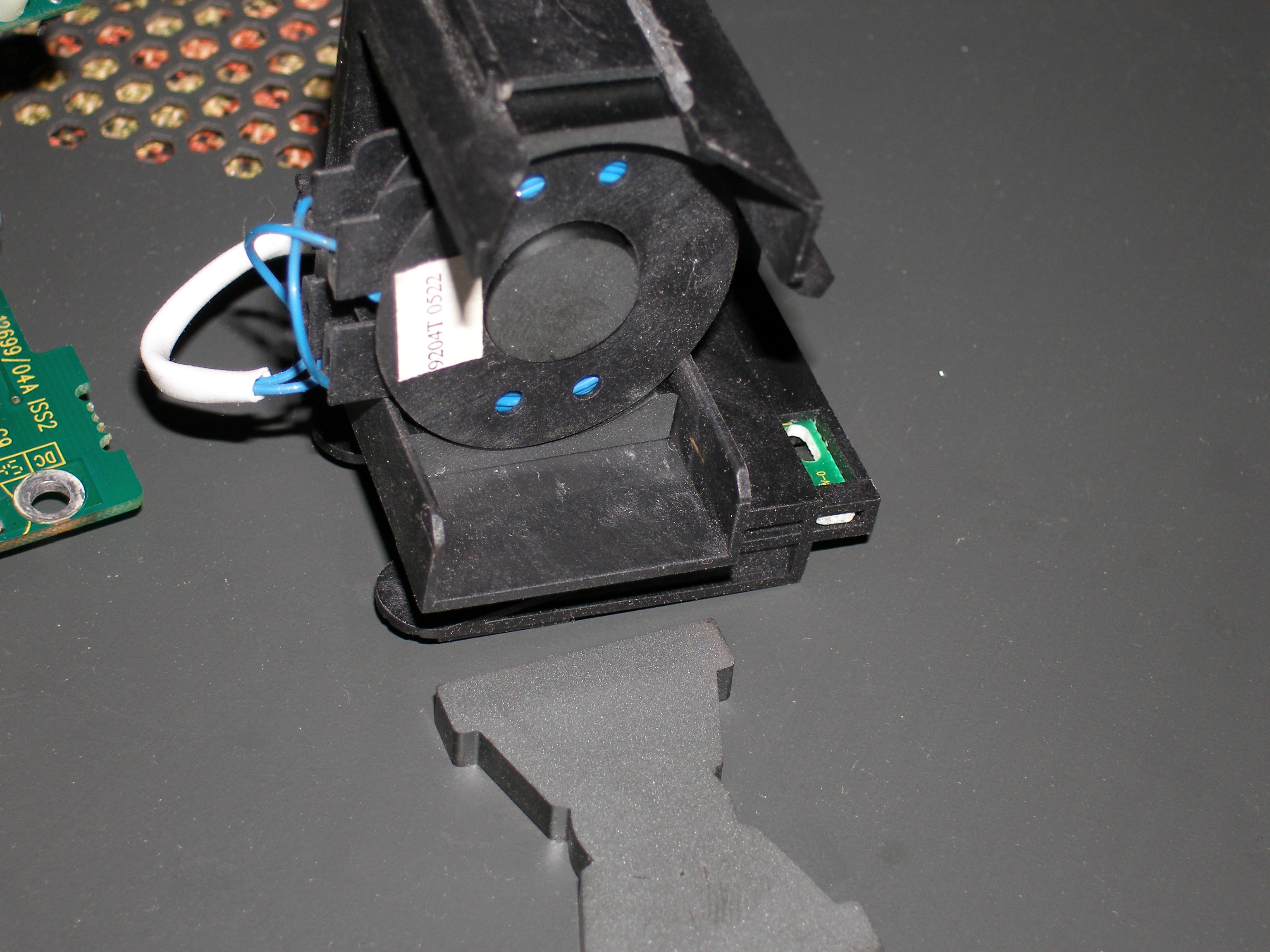

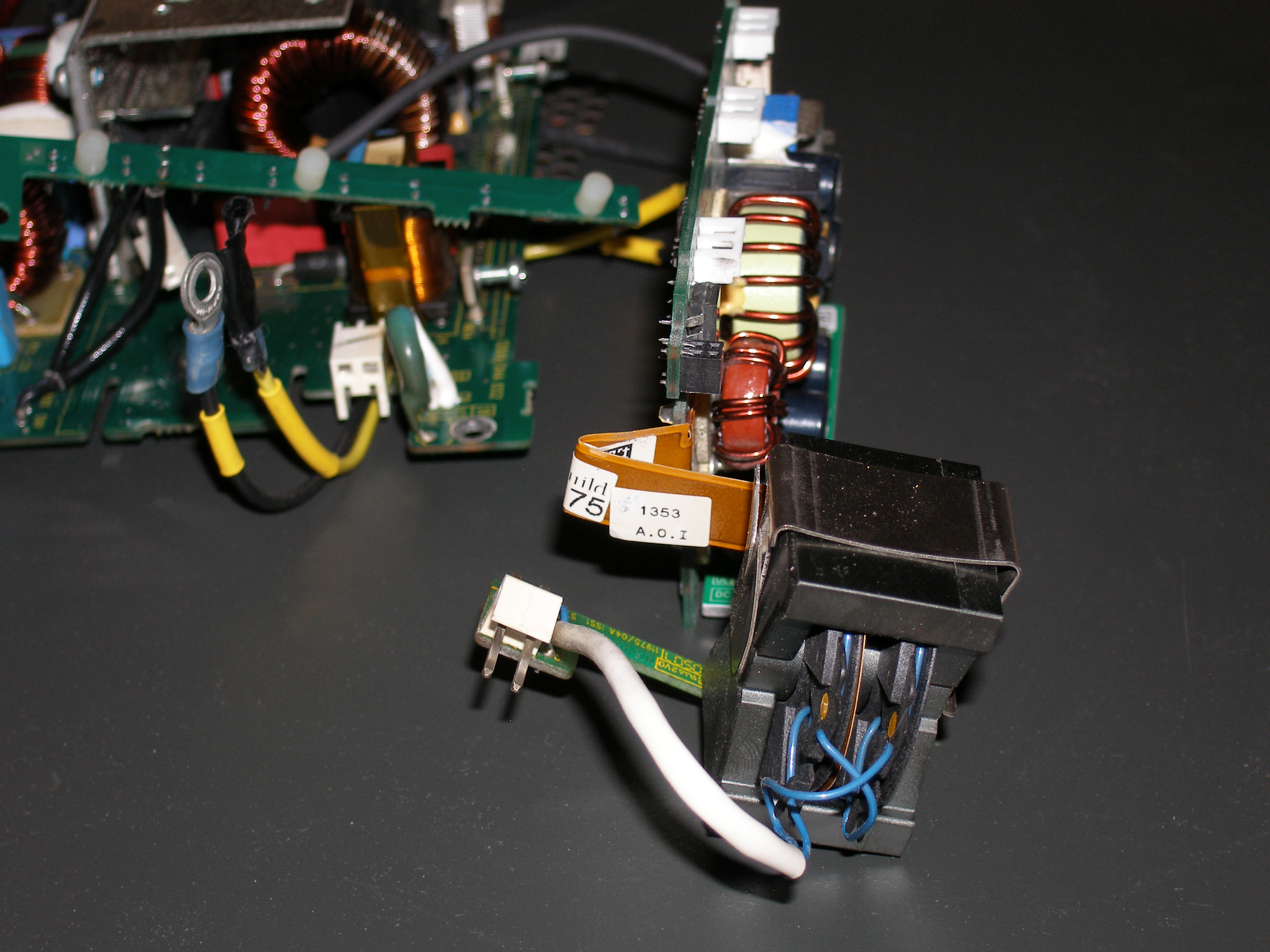

Трансформатор - разборный, подключается к плате с помощью разъема, работает на частоте 200кГц.
Наборные низковольтные модули-стабилизаторы осуществляют съем при помощи плоских спиральных обмоток, вводимых в трансформатор. При этом 3 и 5-вольтовые модули используют всего лишь 1 виток вторички.
Для мягкого заряда банок задействовано механическое реле.

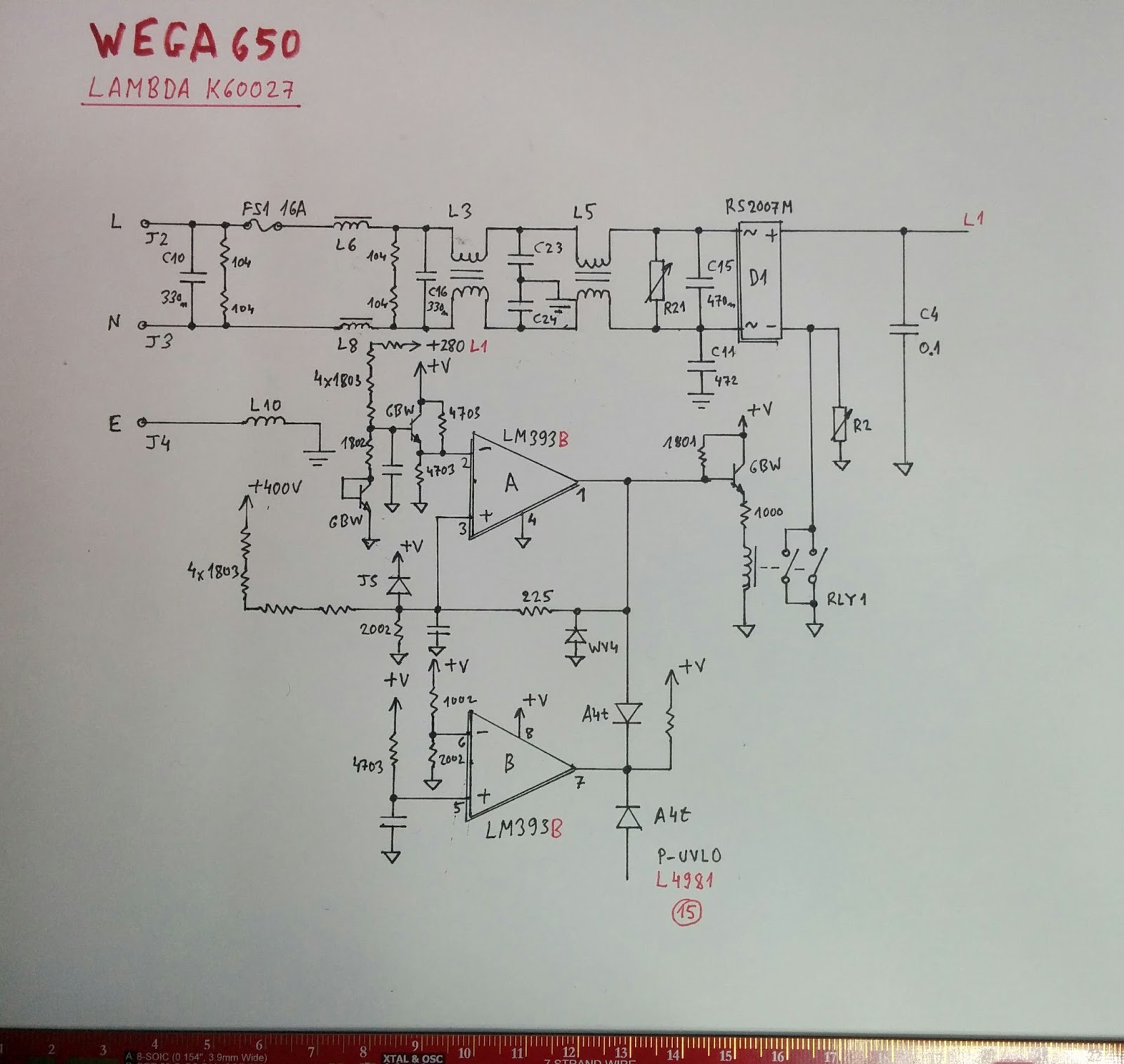

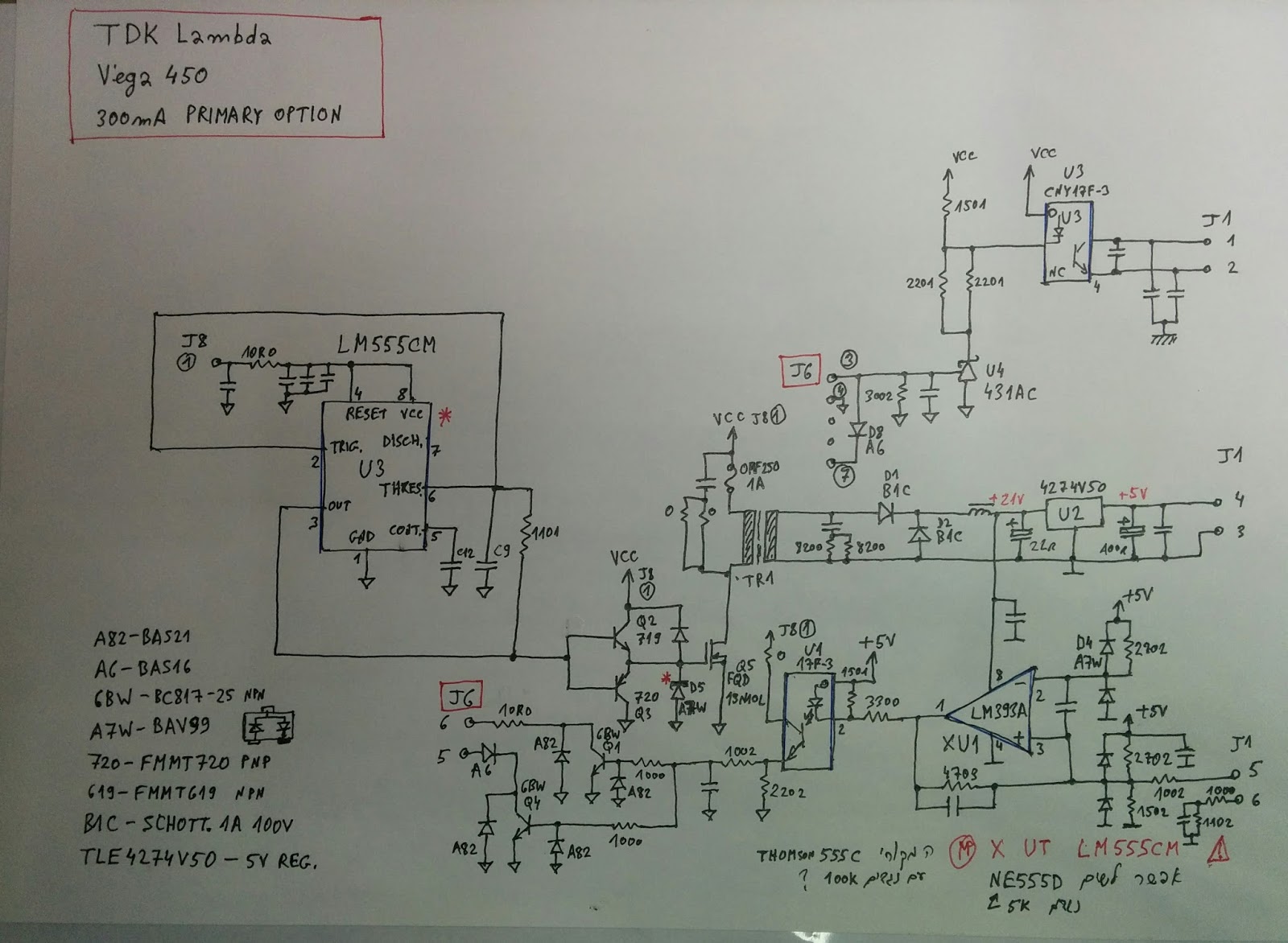

Желательно иметь схему. Никто не может помочь с схемой? А то я нашел в нете только схему плавного старта с фильтром и схему опционного модуля дежурки.

ЦМУ 200 эт конешна да.. однажды я разбирал его, когда сервис наш затопило, и сверху на прибор лился поток канализации. Но он так круто сделан, что практически не пострадал. Я его высушил, промыл теплой дистилированой водой потом спиртом где мог, и собрал. На все ушло 2 недели. И прибор заработал. Хорошо что он был обесточен во время залития..

Belostat пишет: ЦМУ 200 эт конешна да.. однажды я разбирал его, когда сервис наш затопило, и сверху на прибор лился поток канализации. Но он так круто сделан, что практически не пострадал. Я его высушил, промыл теплой дистилированой водой потом спиртом где мог, и собрал. На все ушло 2 недели. И прибор заработал. Хорошо что он был обесточен во время залития..

ЦМУ 200 (СMU200) - это не SMU200. Это 2 совершенно разные вещи. И рыночные цены на них отличаются на 1 порядок.


Об модуле питания LAMDA Vega.

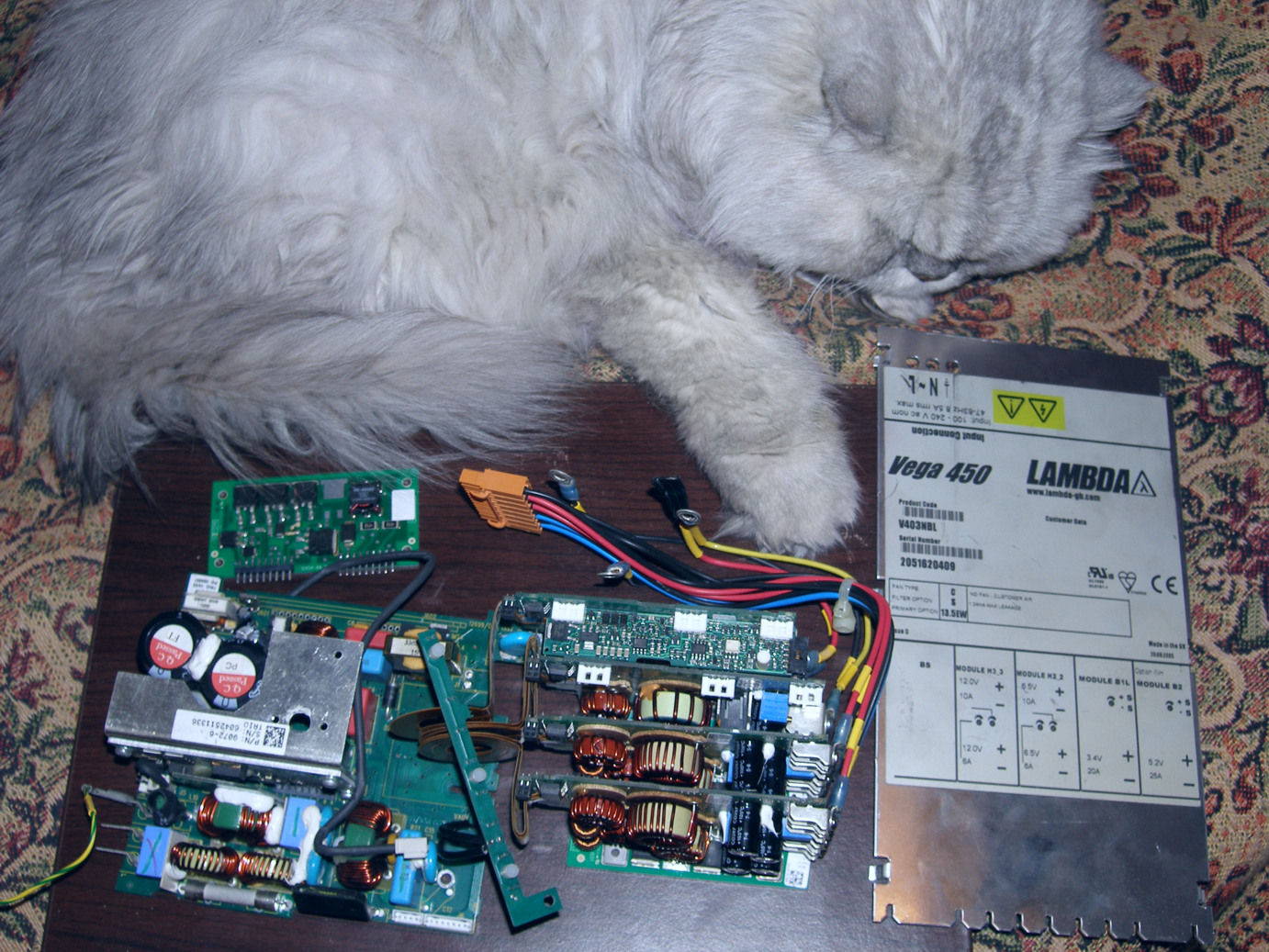

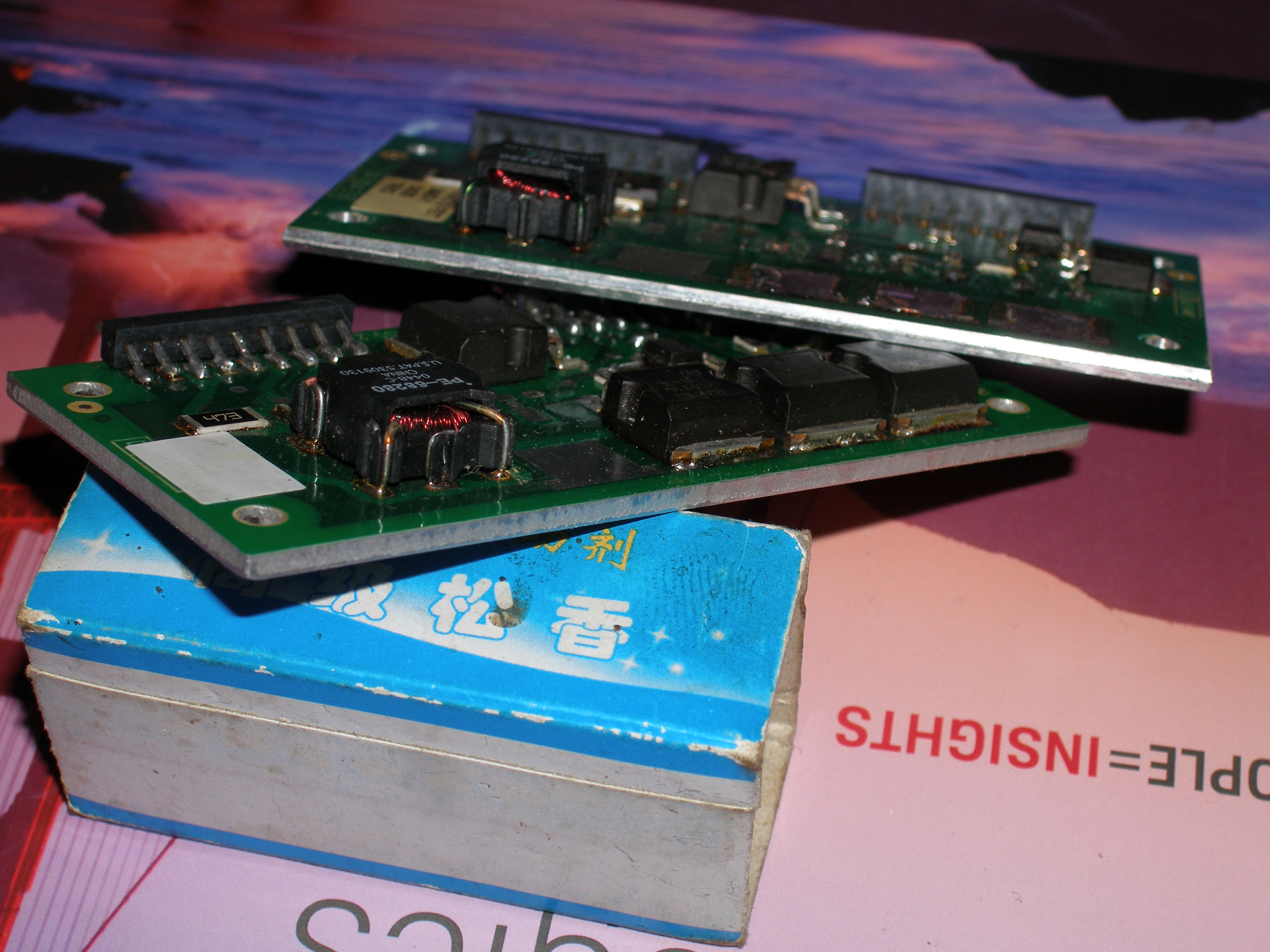

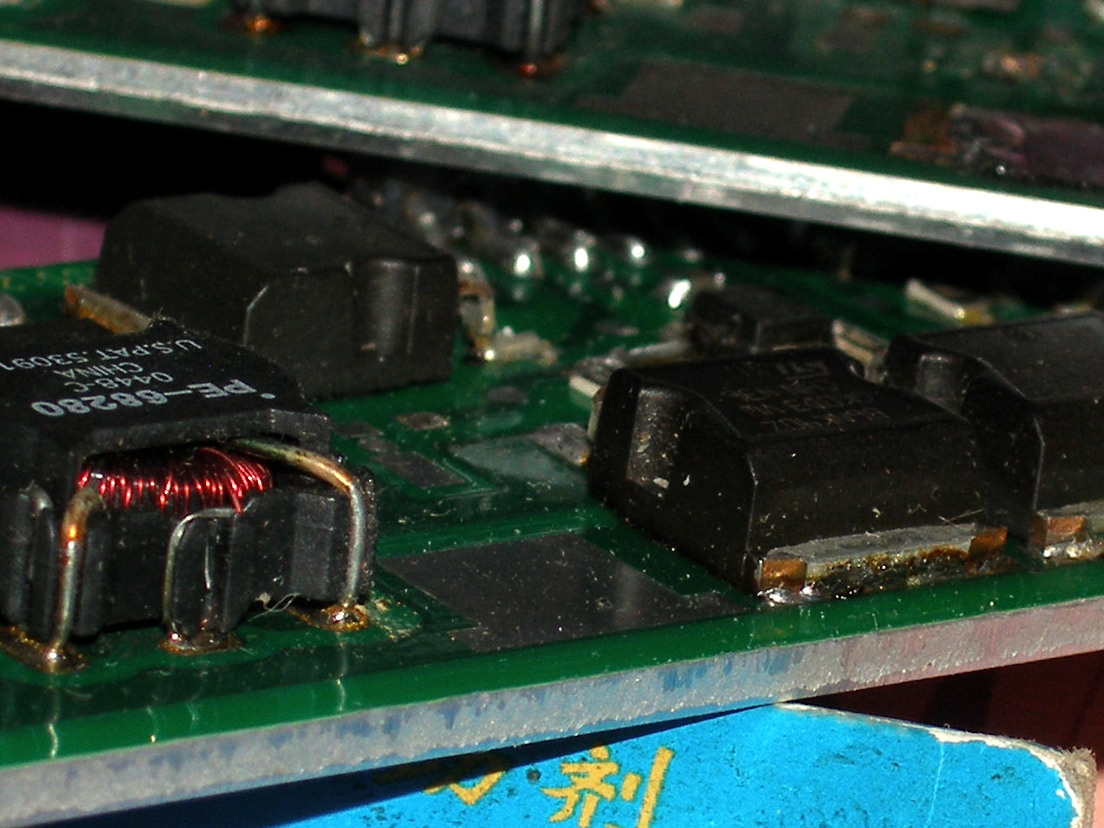

Часть монтажа выполнена прямо на алюминиевых теплоотводах, без использования текстолитовых плат. Непосредственно на алюминиевую пластину нанесен слой лака микроскопической толщины и проводящие дорожки. Удивительно, как это не пробивается, ведь там гуляют импульсы очень серьезной амплитуды и даже транзисторы PFC применены 900-вольтовые.

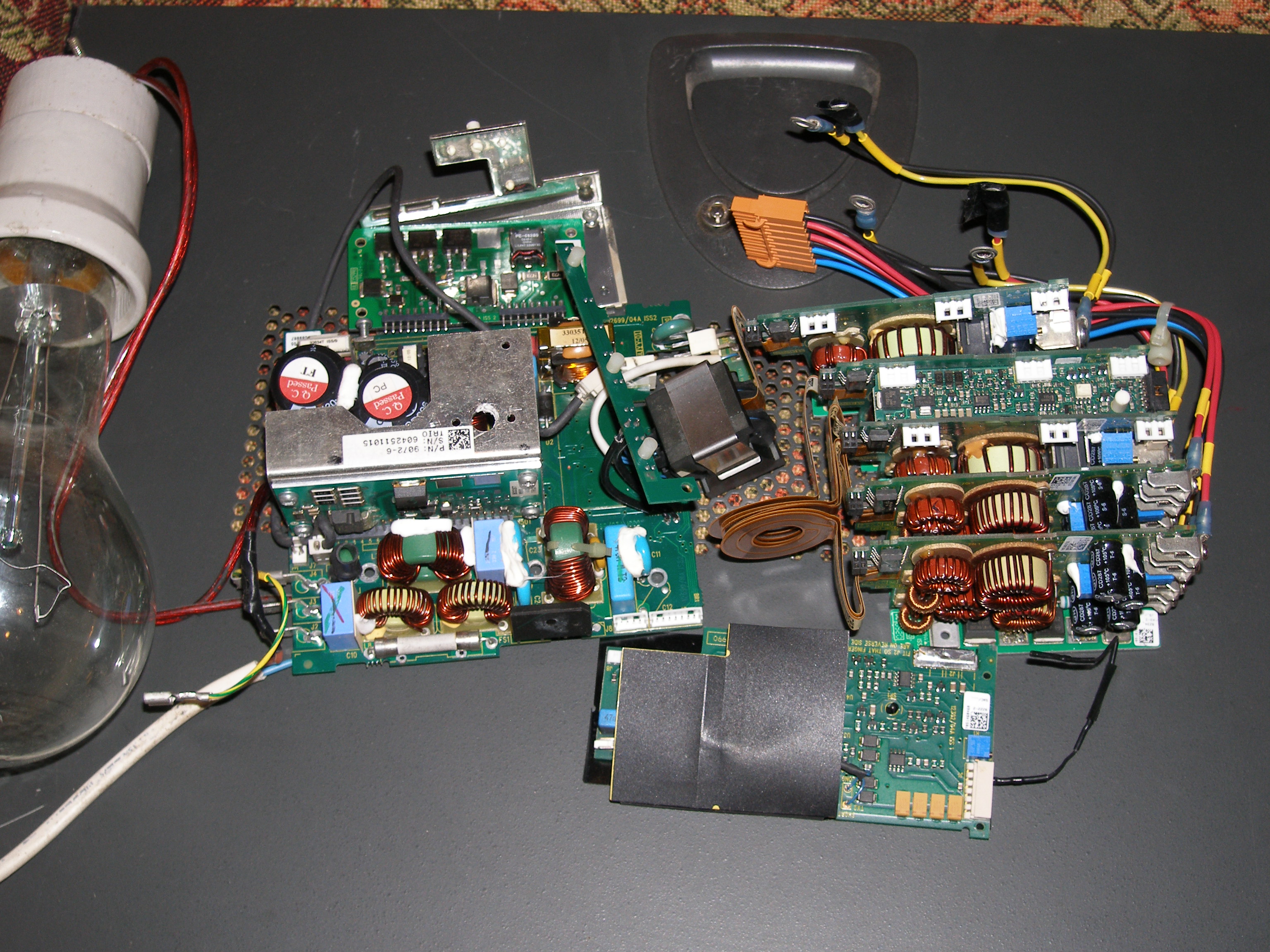

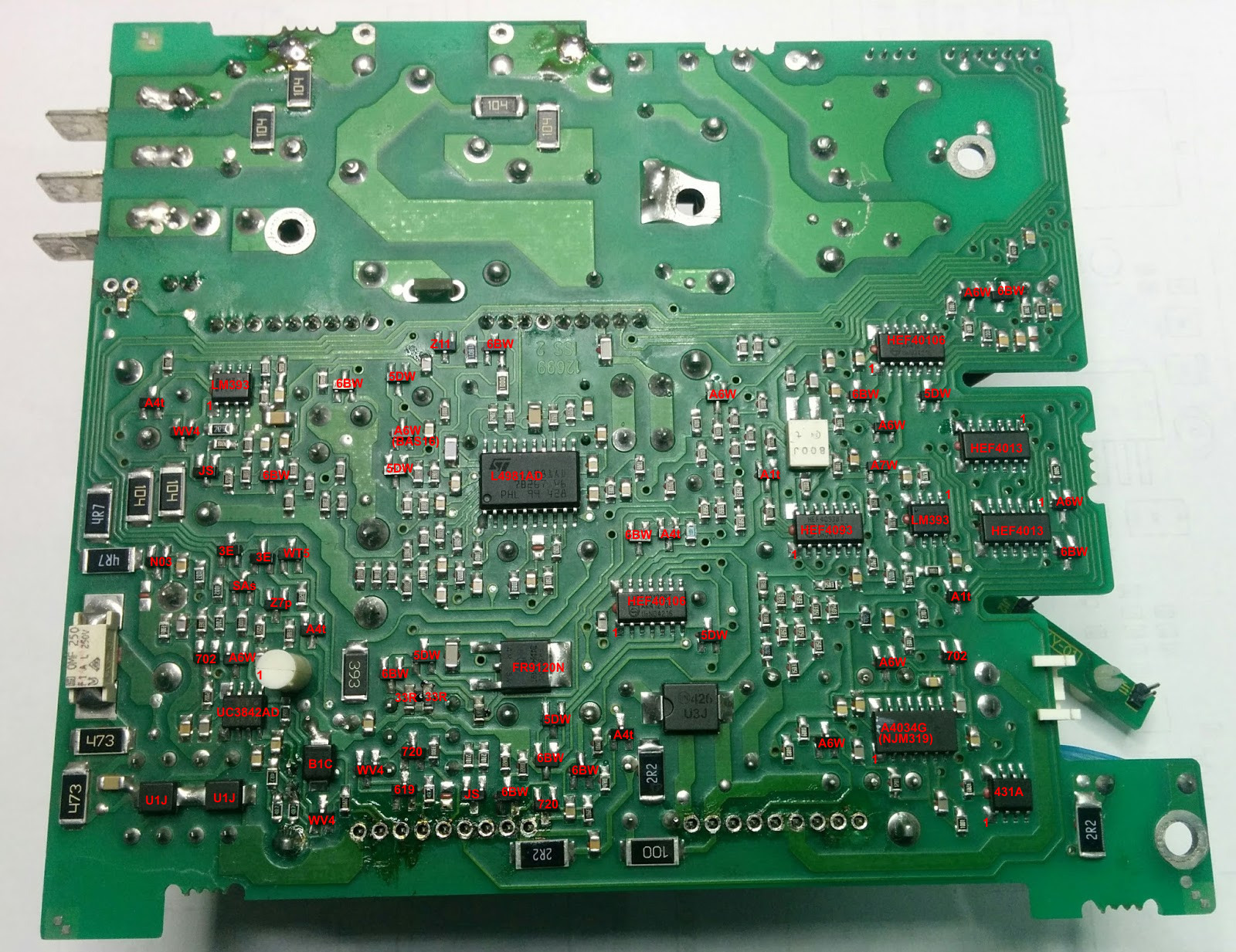

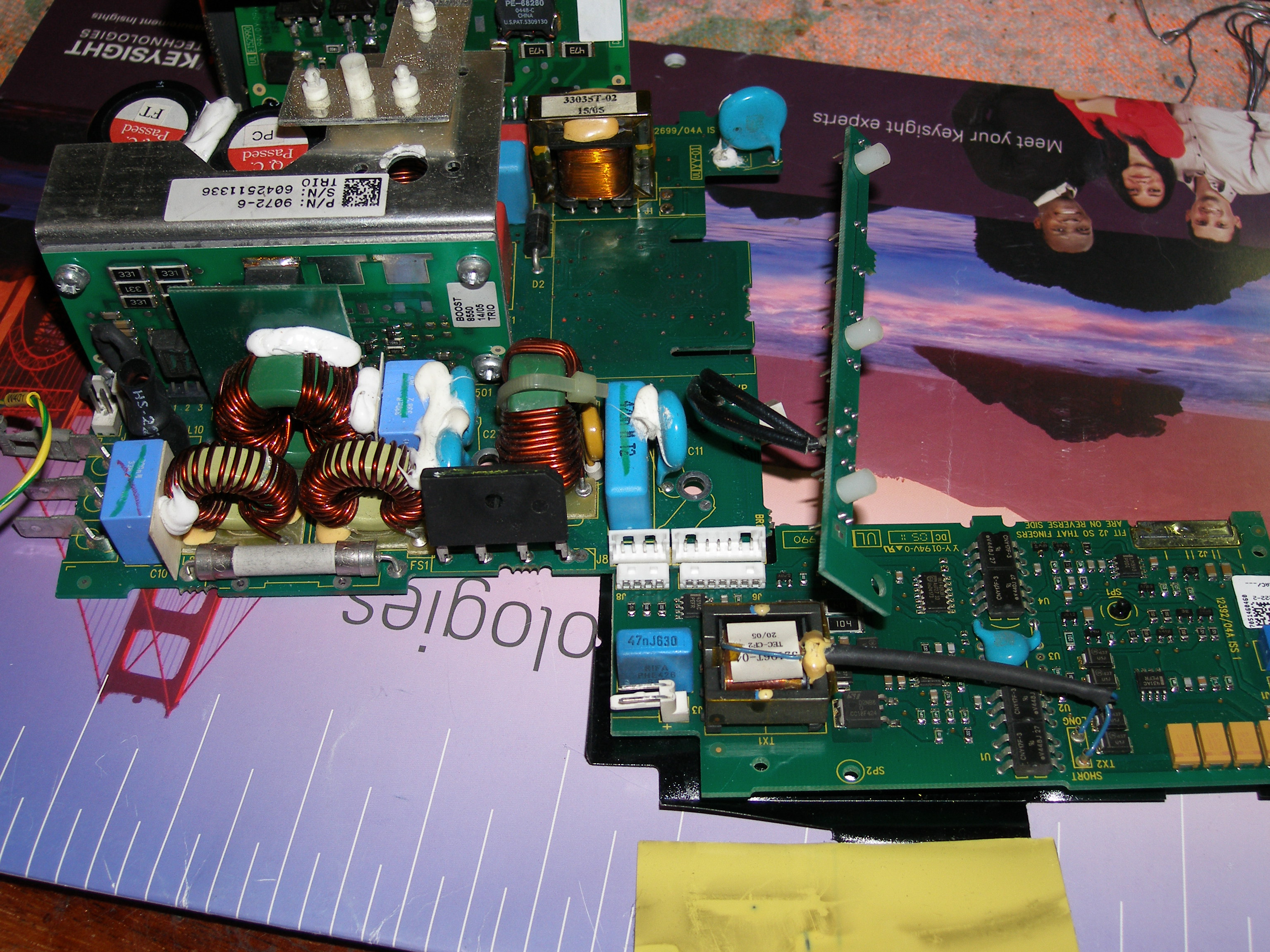

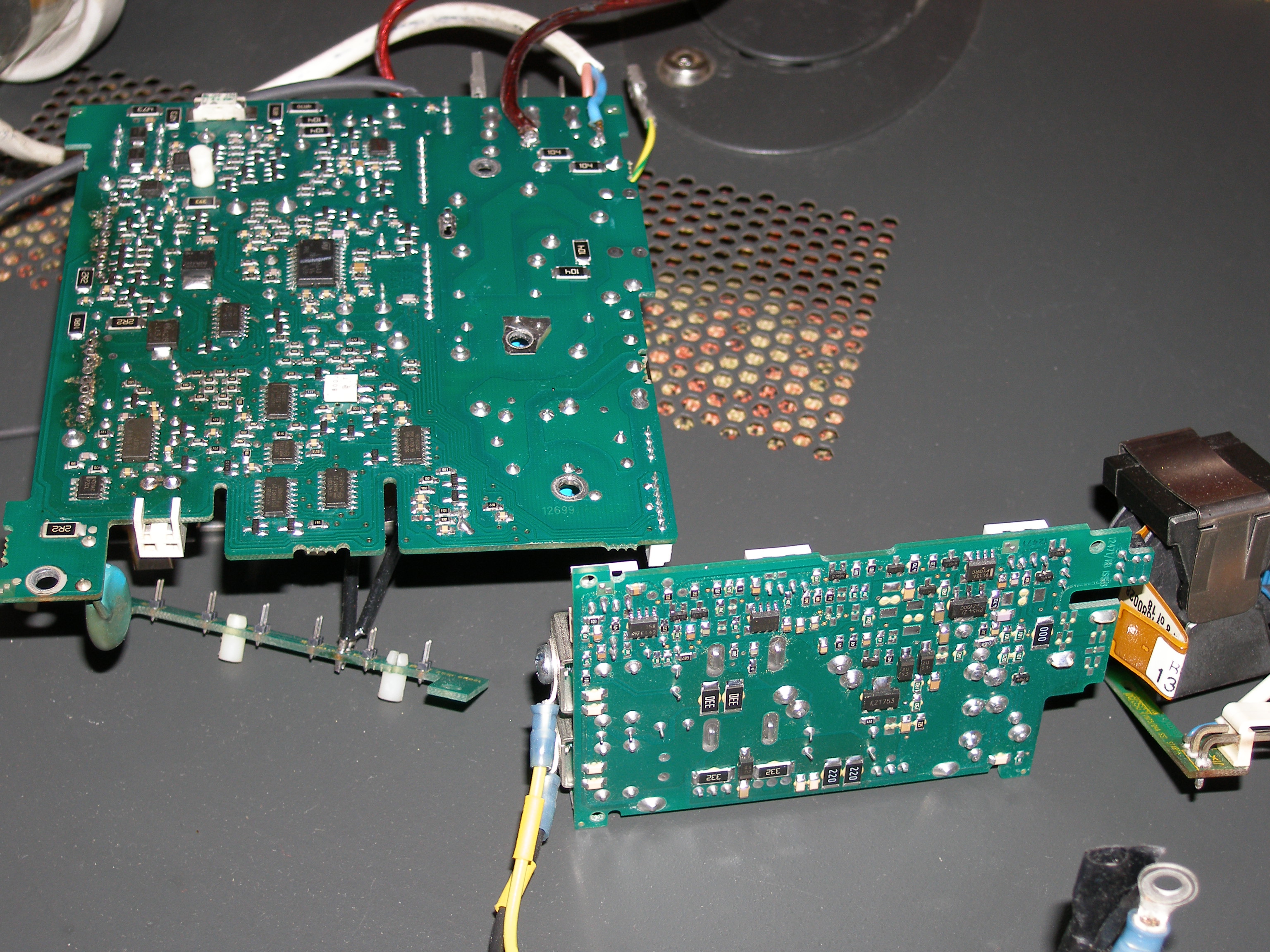

Основная плата (высокая сторона):

по поводу ЦМУ или не ЦМУ, ниче не скажу, давно это было, лет 12 назад..
Но по цене могу сказать, покупали его на сервис за 65000 евро (65 тысч) по крайней мере так нам сказали..
Вот такой... www.ebay.com/itm/Roh...rk:48:pf:0
вот именно его и пришлось разбирать мыть собирать..

Странно что сейчас так дешево стоит..

Belostat пишет: по поводу ЦМУ или не ЦМУ, ниче не скажу, давно это было, лет 12 назад..
Но по цене могу сказать, покупали его на сервис за 65000 евро (65 тысч) по крайней мере так нам сказали..
Вот такой... www.ebay.com/itm/Roh...rk:48:pf:0
вот именно его и пришлось разбирать мыть собирать..

Странно что сейчас так дешево стоит..

CMU200 - довольно специфический прибор, малополезный тестер мобильных станций. Функция анализатора спектра в нем весьма ограничена. В последнее время их массово списывали сотовые операторы и цена упала до нескольких сотен.

SMU200 - качественный векторный генератор сигналов (на платформе Windows XP), который всегда будет востребован.

Ну насчет малополезност я б не сказал..
НУ сейчас да, в нем нет опции 3G/LTE и тем более 4G. Но в 2000х годах, когда я работал в СЦ Нокиа-Самсунг, наличие этого тестера было основным, вернее одним из условий авторизации СЦ по Нокиа и Самсунг. Все кто хотел быть авторизованым СЦ обязаны были покупать, и покупать новый. Я работал в двух сервисах,, вернее в трех, и в двух из них были эти приборы, правда без опций CDMA. Так как мы делали только GSM аппараты.

Вот вы пишете сотовые операторы.. А нафига он им? Это чисто сервисный прибор. Для проверки и калибровки радиотракта мобилок. Через гриб карту подключали его и блок питания. Всегда после ремонта телефона нужно было тестировать параметры.
Сейчас никто не морочится, поэтому телефоны у народа ловят хреново очень часто. Тем более схемотехника уже не та, уже и гетеродинного приема то нет давно в помине..

Но зато соты стоят на каждом доме, и покрытие везде на минус 60дбм шпарит аж бегом.. А где минус 90 или хуже уже все трубки в жопе.. Поэтму я в качестве звонилки использую старый добрый Нокиа 6680 с чутьем минус 103дбм. а если мне надо навигация то Гармин на НОКИА N95 8Gb.. не люблю быть ограниченым 1м световым днем от розетки. Если б еще повербанки заряжались за часа три, а так, то что продается - редкое барахло, на 10000мАч заряжается 26-27 часов..

Под малополезностью я имел ввиду - не полезен для задач, не связанных с сотовой связью. Ведь спектроанализатор там весьма посредственный. Он работает в диапазоне только: 10 MHz - 2.7 GHz. С максимальным разрешением RBW: ≥10Гц. Да еще и довольно медленный: Sweep time ≥100 ms, в то время, как даже более старые FSEB и FSIQ обеспечивают разрешение от 1 Гц и Sweep time от 5 ms.

Модуль генератора в нем так же простенький. Относительно скромен параметр фазового шума: 100 dBc на 1 ГГц при offset 20 кГц, 1 Гц. Велики гармоники: ≥20dB (10 MHz to 2200 MHz).

В общем, все это лучше иметь по-отдельности.

Вчера введен в эксплуатацию генератор сигналов R&S SMU200A (100кГц-3ГГц).

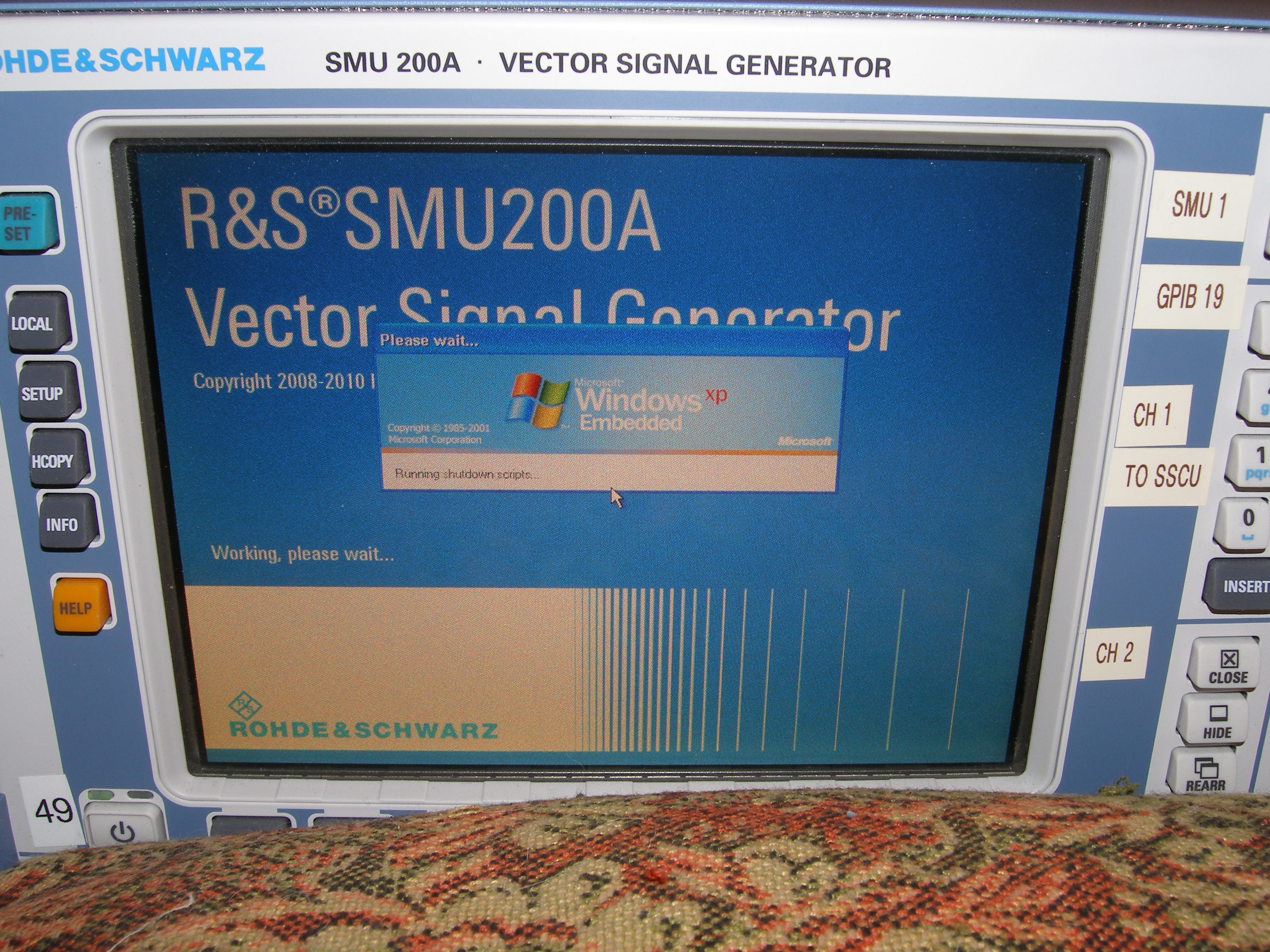

Генератор построен на открытой платформе Windows XP.

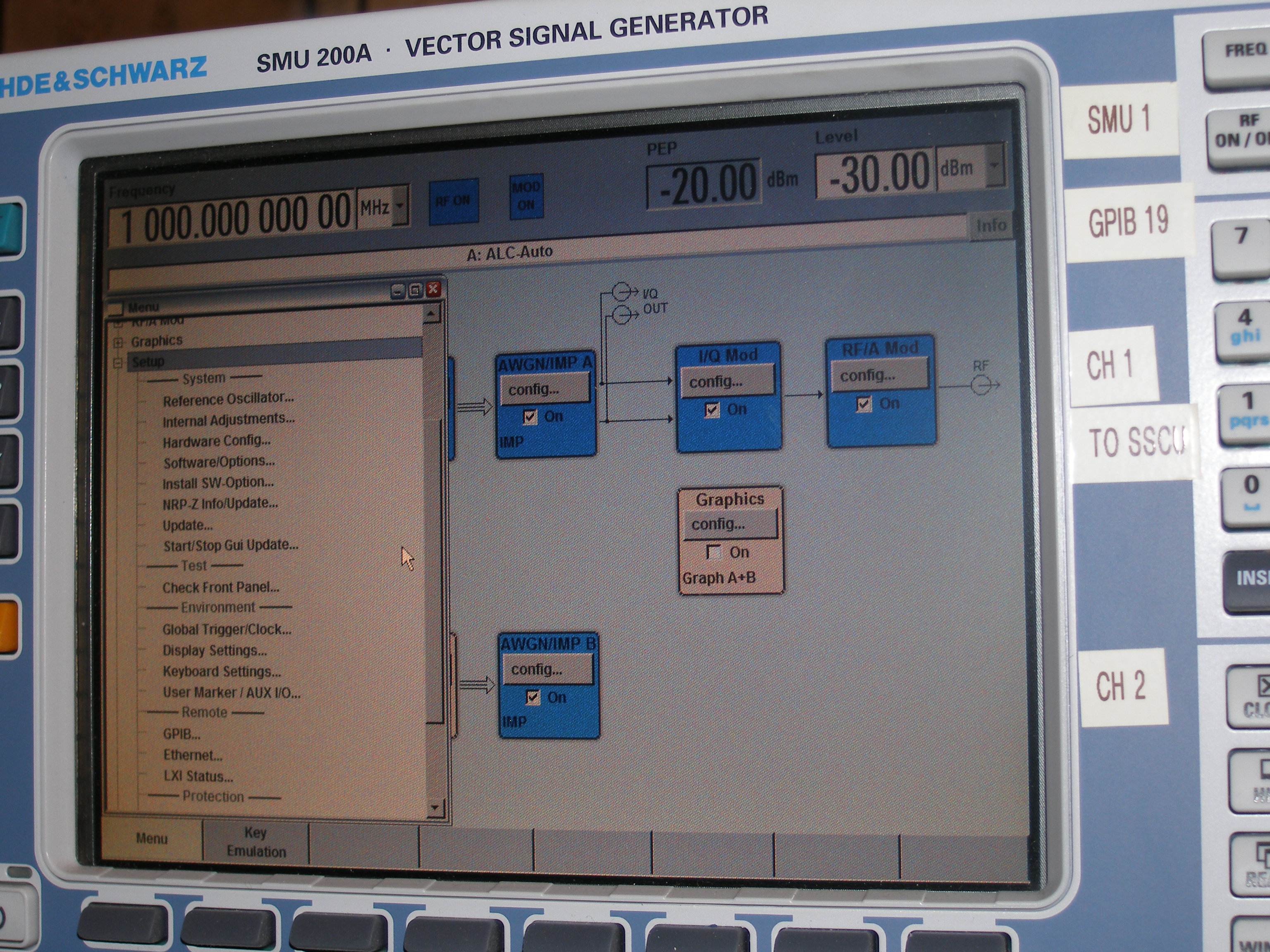

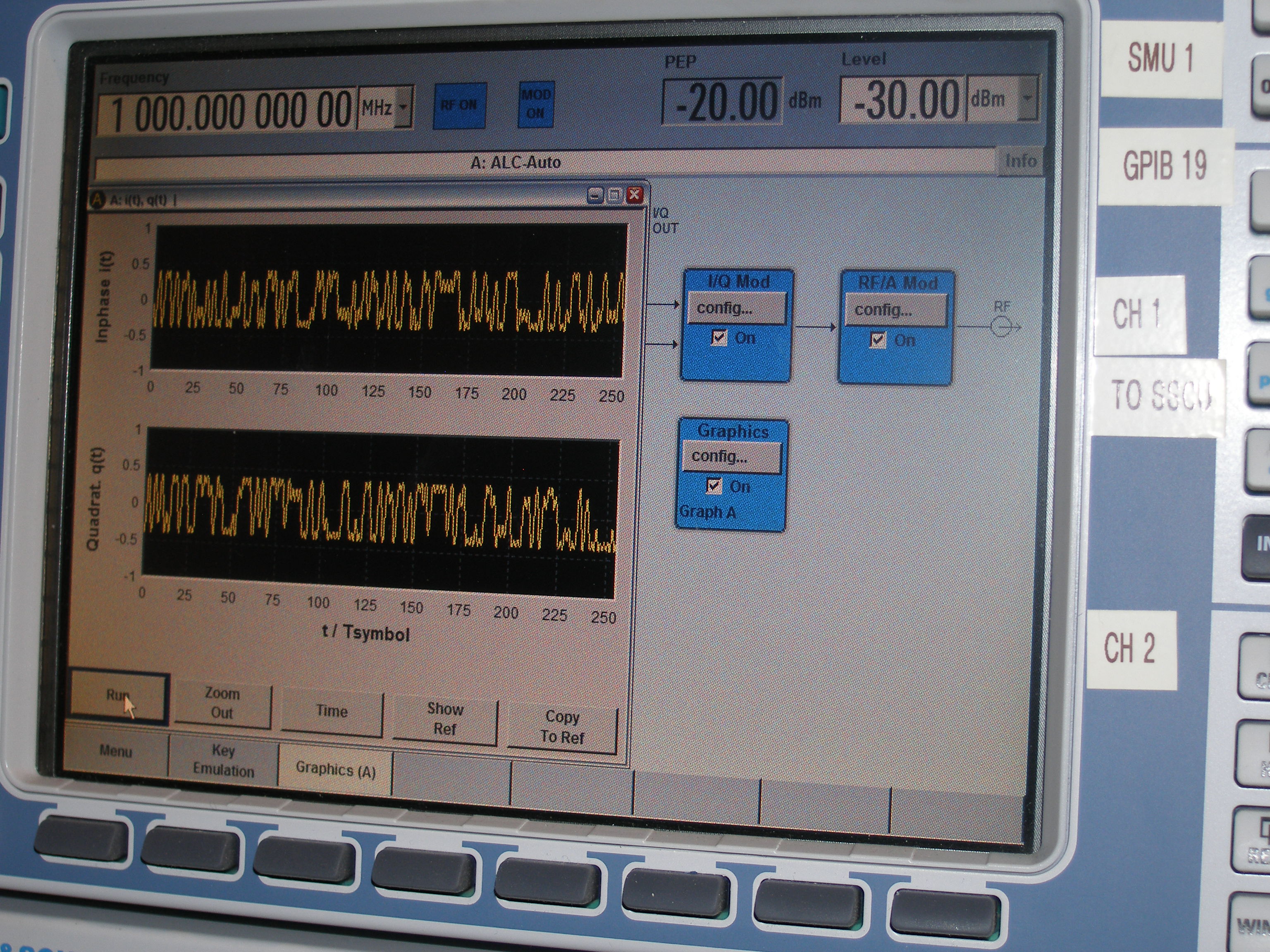

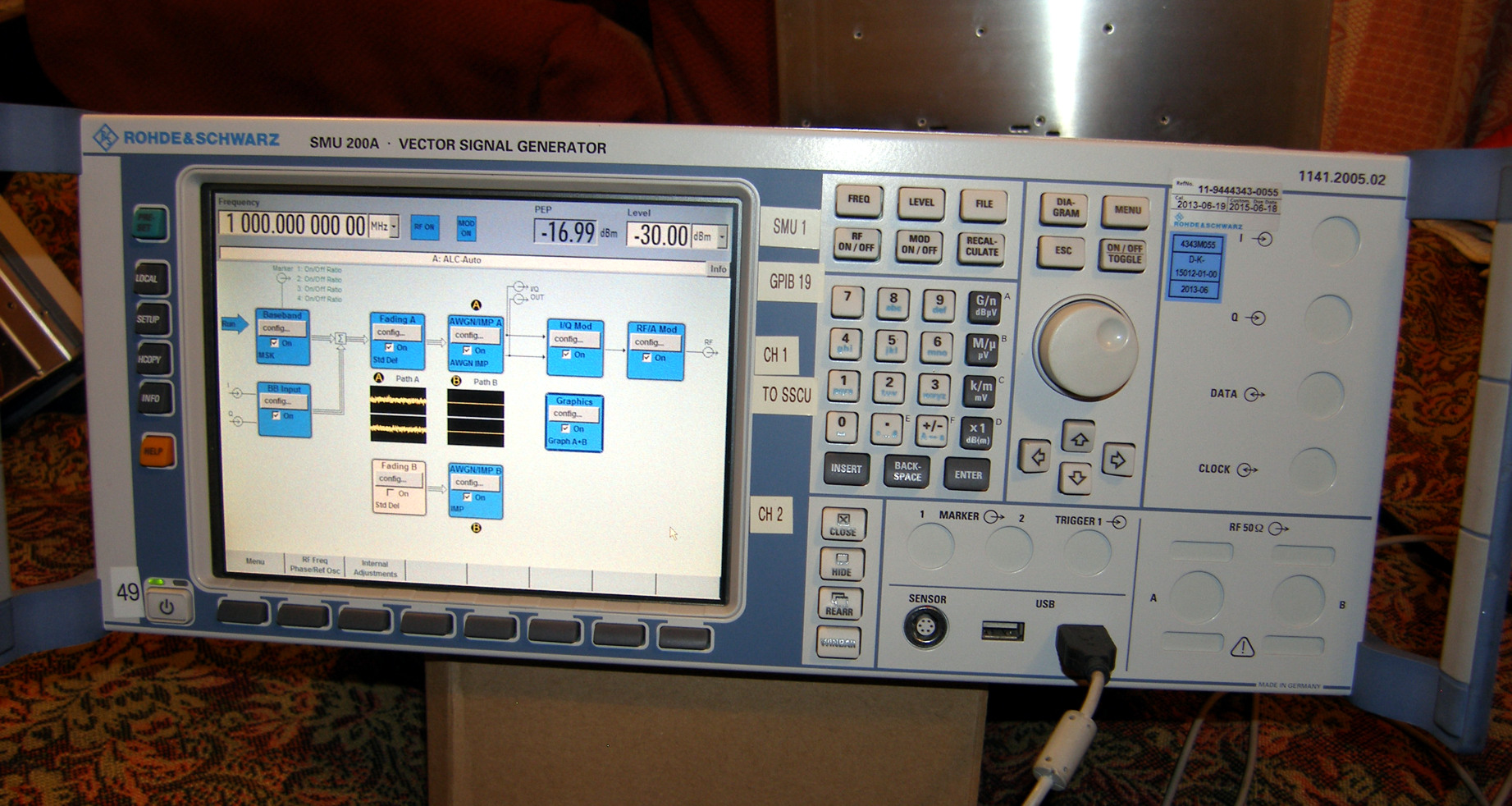

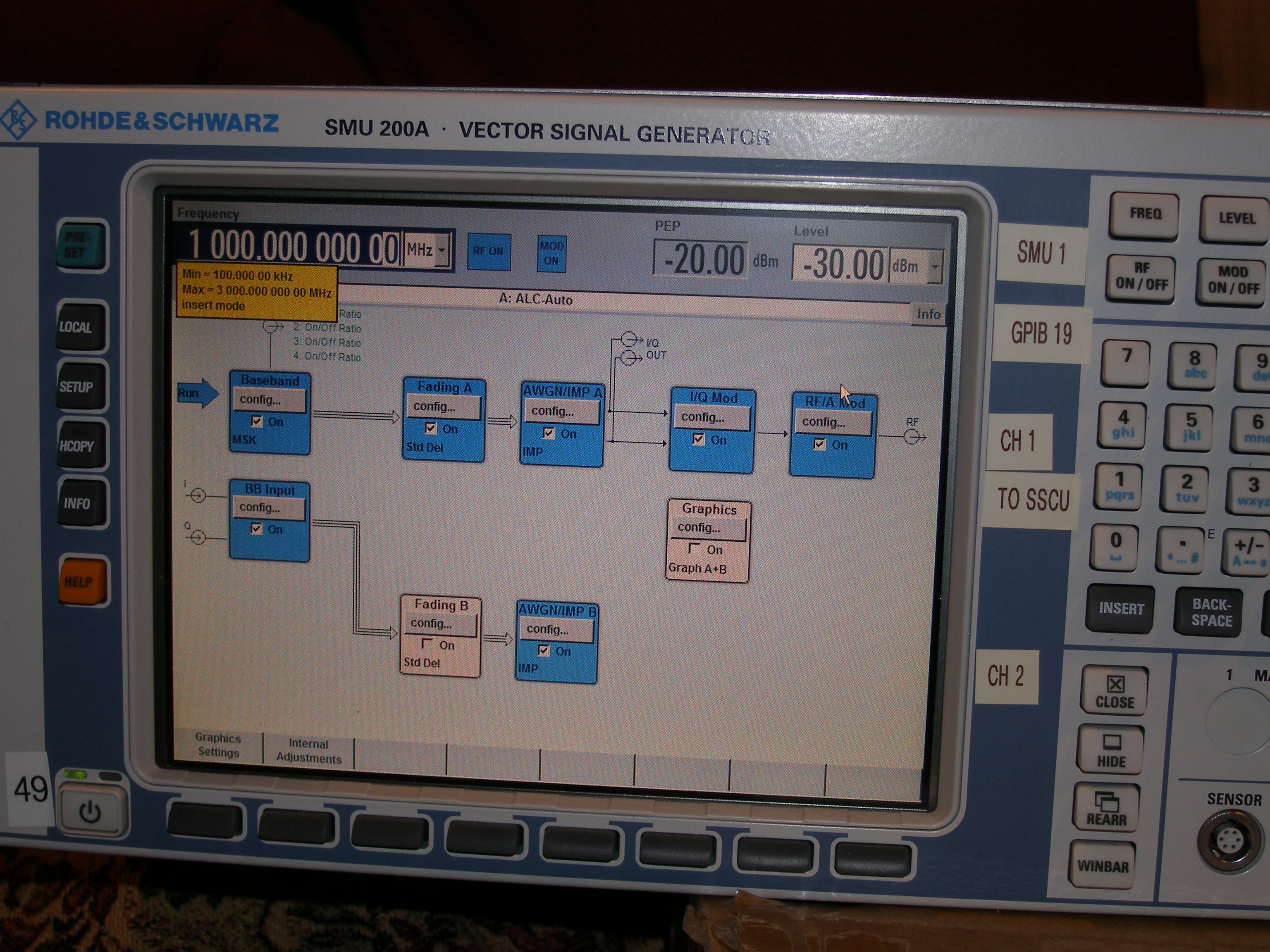

Графический интерфейс пользователя весьма впечатляет.
Согласно спецификаций он так же имеет очень низкие фазовые шумы: –135 dBc typ. (20 kHz carrier offset, 1 Hz MBW, f = 1 GHz) и шаг перестройки 0,01Гц и 0,01дБ.

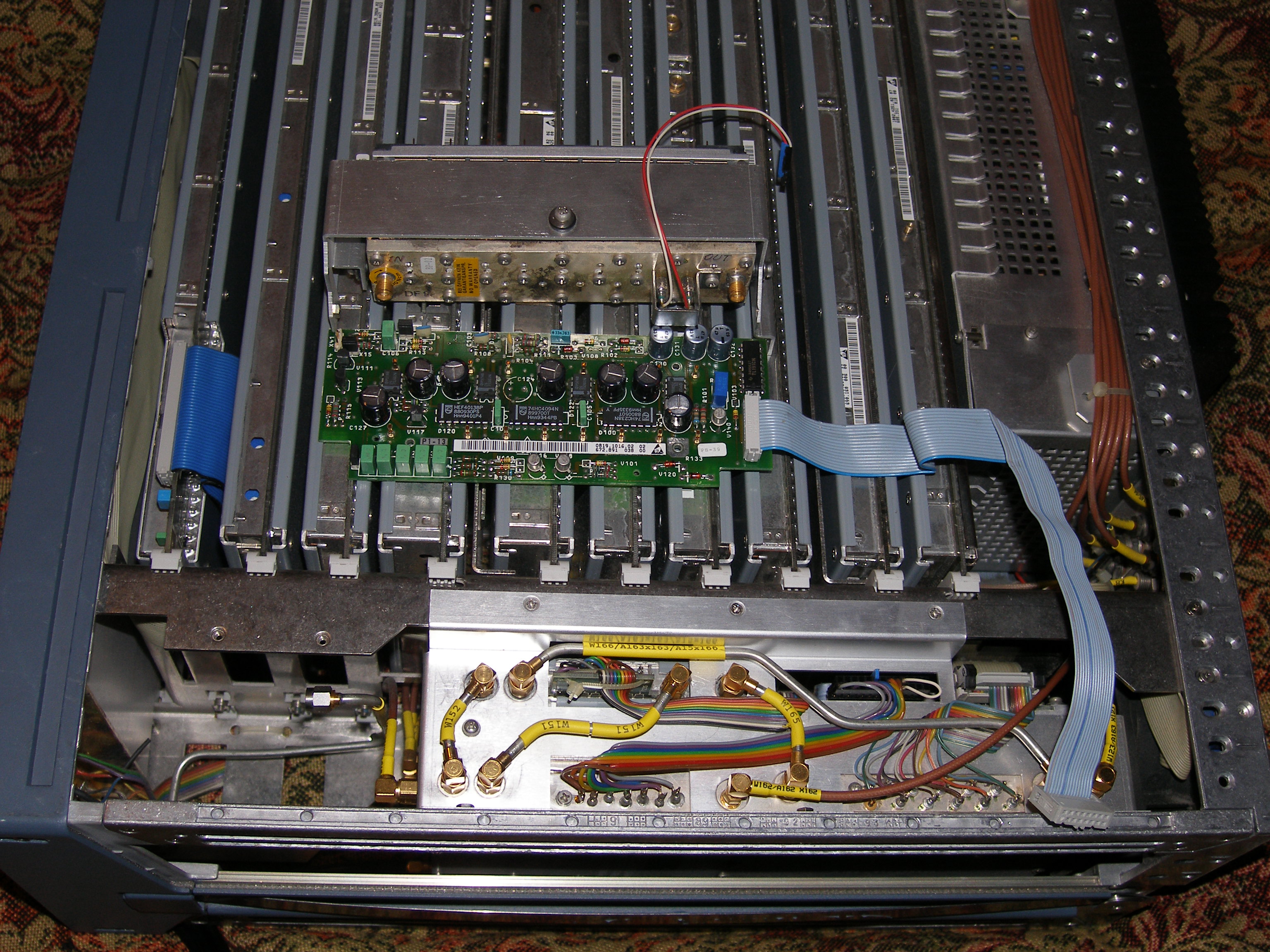

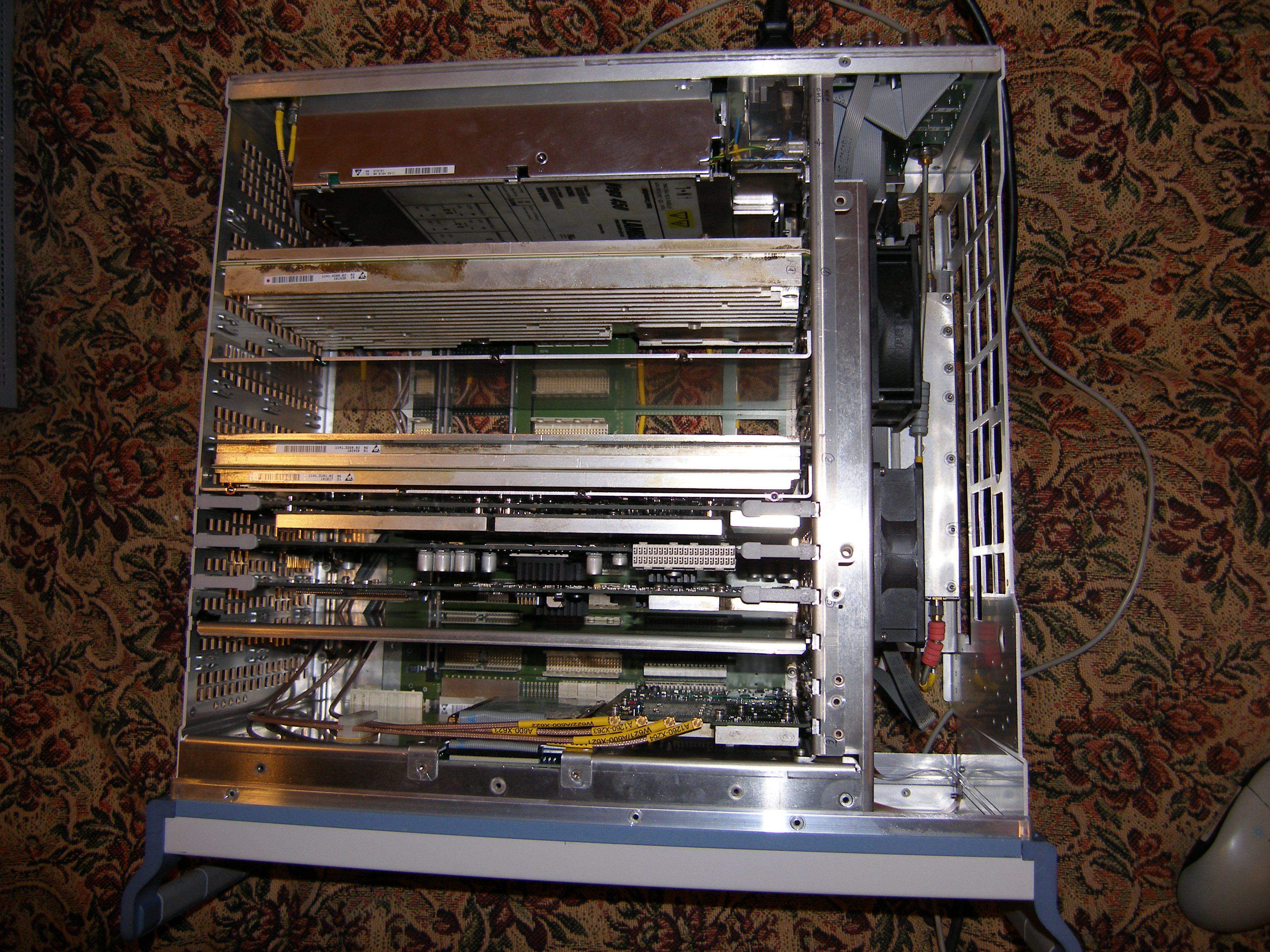

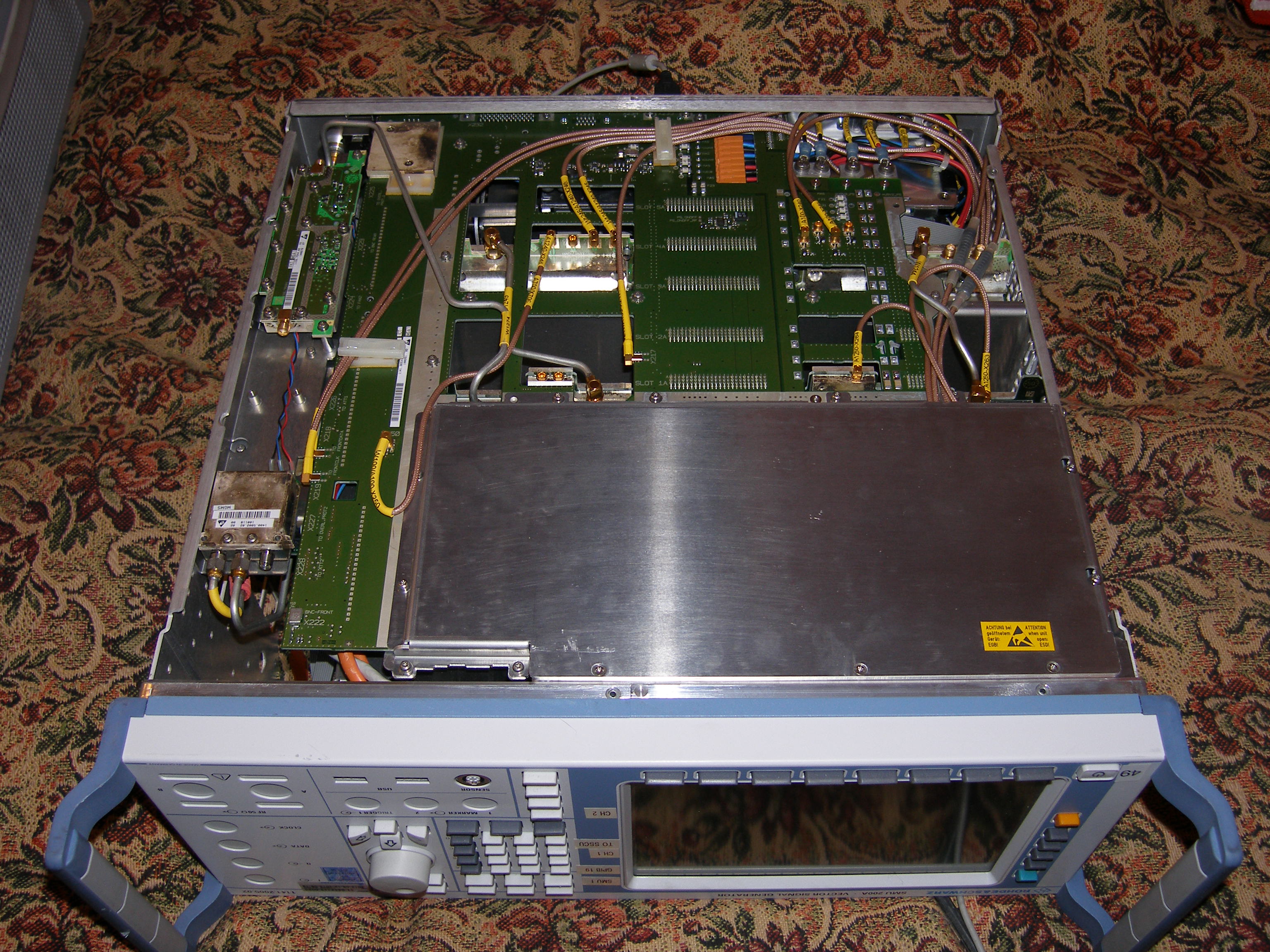

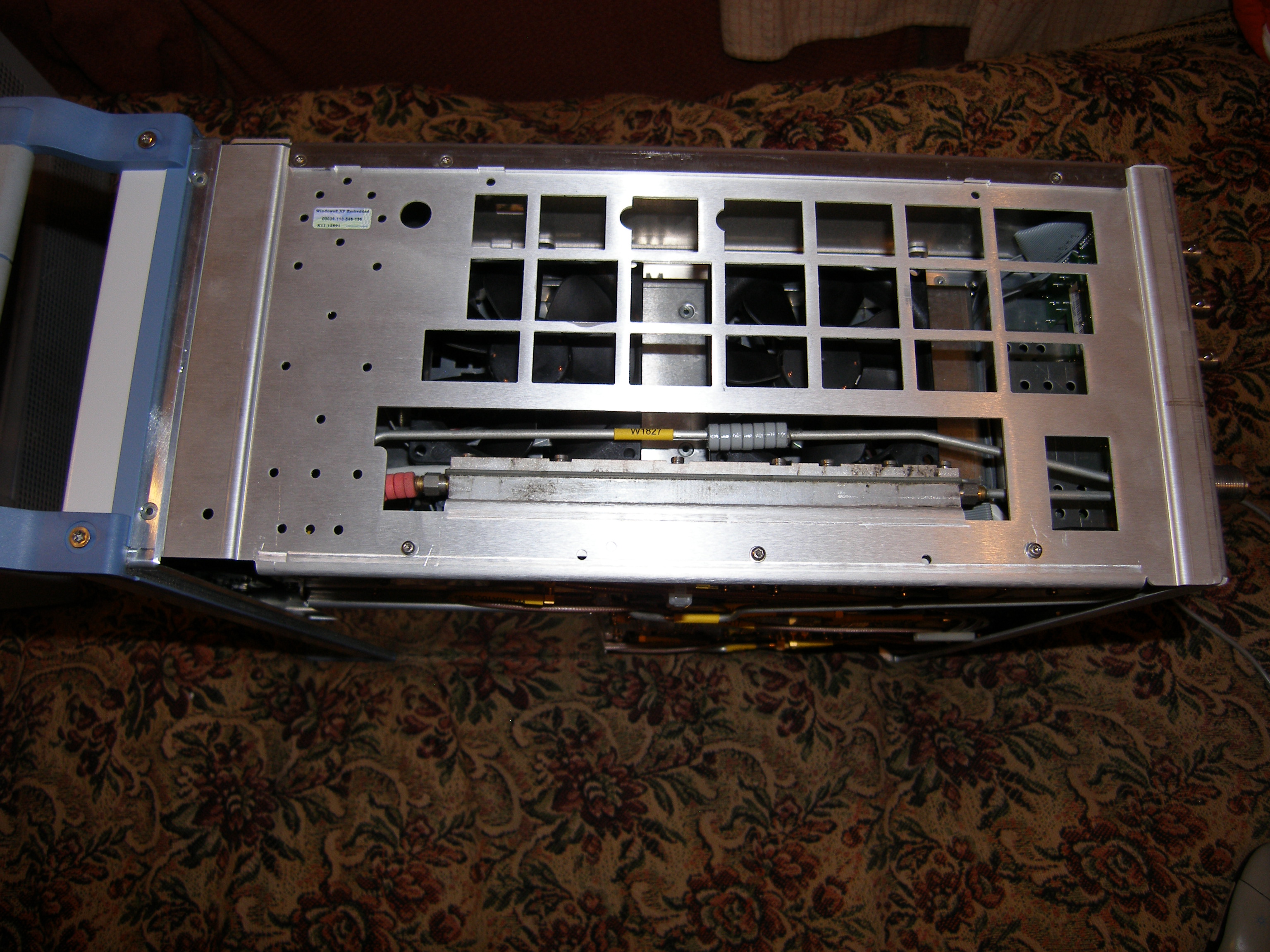

Внутреннее устройство

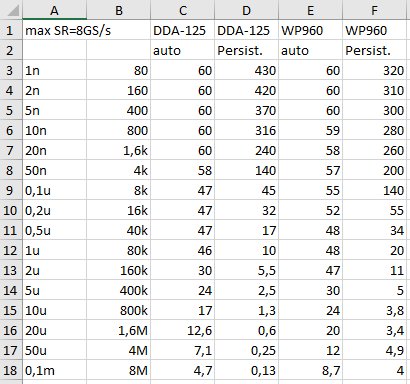

Померил рефреш рейт триггера(в Гц) в Lecroy DDA-125 и WP-960XL на скорую руку в одинаковых условиях, как можно видеть все прогнозированно кроме режима послесвечения на длительных развертках (у 93 серии шина 16бит 33Мгц у 960 32бита 33Мгц). В целом 960 очень приятная и отзывчивая машинка (если не юзать аквижн памяти больше 32М), с хорошей эргономикой итд, не похожа ни на 93 ни на 7к серию. Если не надо очень интенсивно юзать математику то ИМХО маст хев девайс.
