Vector пишет: Сергей, случаем у вас в близлежащих магазинах нет такого "зверя" BTB1236AT3 ? Вот даташит на него:

Вложение не найдено

Нужно всего пару штучек, в наших магазинах их нет.
А на складах ограничения конские efind.ru/offer/BTB1236AT3

Да, что-то не густо по ним. И с аналогами туго. Может, имеет смысл переработать схему под какой-нибудь VDMOS

Vector пишет:

with пишет: Я резонансники умею считать, и они даже работают

Никто не сомневается.
Слушай, а ты не задумывался открыть какую нибудь лабораторию или хотя бы ИП по ремонту приборов и лужению тазиков?
Я присоединился бы к тебе со всем своим приборным "скрабом".
Из меня начальник ни какой от слова "совсем", согласен занять скромную должность гл.инженера...
Возьмём пару работящих СЕ-шников на переобучение и вперёд по просторам бизнеса...
Думаю тема с ремонтом в скором времени даст свои плоды из-за убогости знаний ЕГЭ-шников, да и деньги нужны в Америку валить. С пустыми карманами там никто не ждёт...

Есть мысли .. организоваться в КБ, размером в 3 - 4 человека, но пока на это не хватает времени. Спрос на разработку есть.
В довесок у меня два готовых изобретения лежат, все силы на них сейчас уходят. Нужен человек за границей, для возможности открытия европейского счета, для участья в краудфандиговых площадках.
Кст. мой тепловизор тоже стопорнули, сегодня пришла СМС, попросили оплатить превышение по стоимости. Оплатил, посмотрим че будет дальше.

Vector пишет: Понятно, спасибо. Я тут присмотрел аналог, но в корпусе ТО-220 (2SA1930). Попробую вкорячить его на родной радиатор.
В анализаторе выгорел один мощный P-N-P транзистор 2SA1943 и этот драйверный высоковольтный транзюк. Новую схему пока "колхозить" не хочу. 2SA1943 заменил. Входной предохранитель уже не сгорает. А с BTB1236AT3 заминка вот вышла.

Как то в БП Лекрой сгорел маломощный стабилитрон, но так вольт под 100. Долго ждать не хотелось и я приколхозил какой-то старинный советский, уж не помню точно, кажется какой-то из Д817. Буквально отпилил от него все, что можно отпилить - болт с резьбой, штырь, вальцовку и припаял к нему 2 тонкие ножки. Работает отлично .

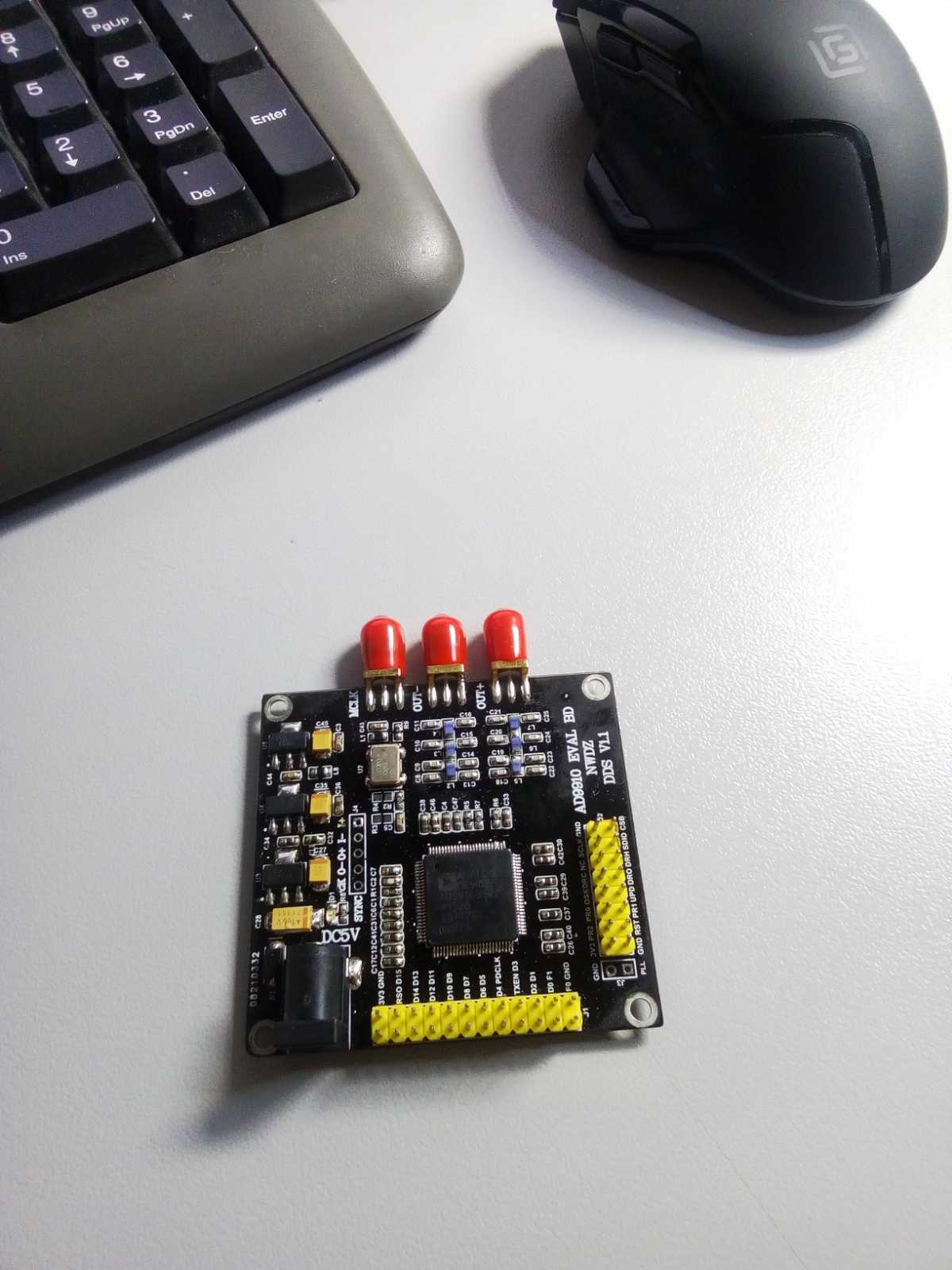

Кстати, я буду делать для своих нужд DDS генератор на AD9910
Управление с компа, сначала тупо из терминалки, потом напишу простую графическую софтину.
Платка с с самой микрушкой вот такая.

На выход надобно повесить буфер на ВЧ ОУ.
Синтезатор AD9910 умеет 1Гсэмпл при разрешении 14b.

Vector пишет: Временно вместо U22 поставил другой компонент.
На антенну прибор заработал нормально, чуствительность восстановилась. Остальные компоненты прибора не пострадали.
На экране хорошо видны FM станции вещательного диапазона 88-108 МГц.

И чем заменили? Резисторами?
Мне больше нравится этот девайс (из этой ветки)

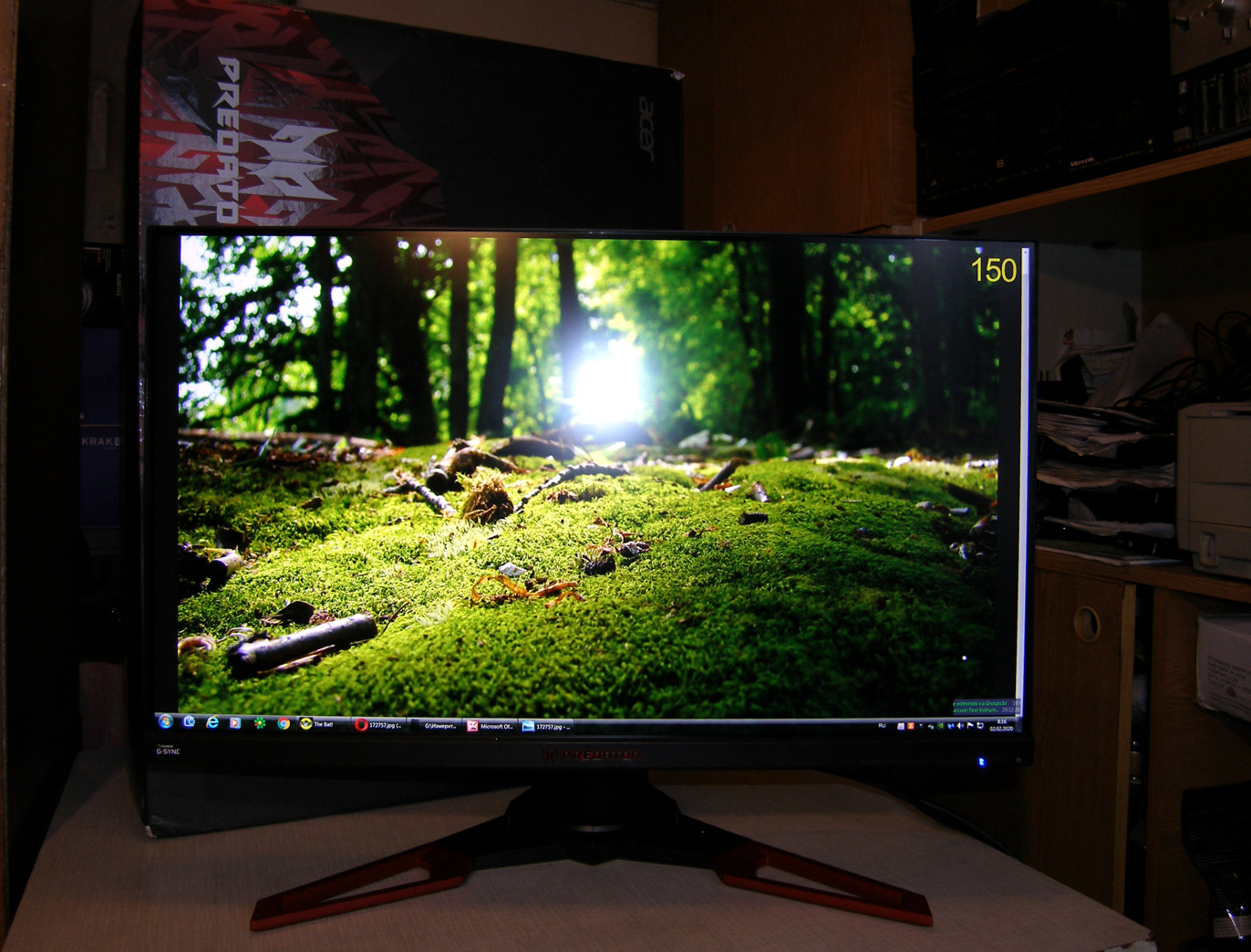

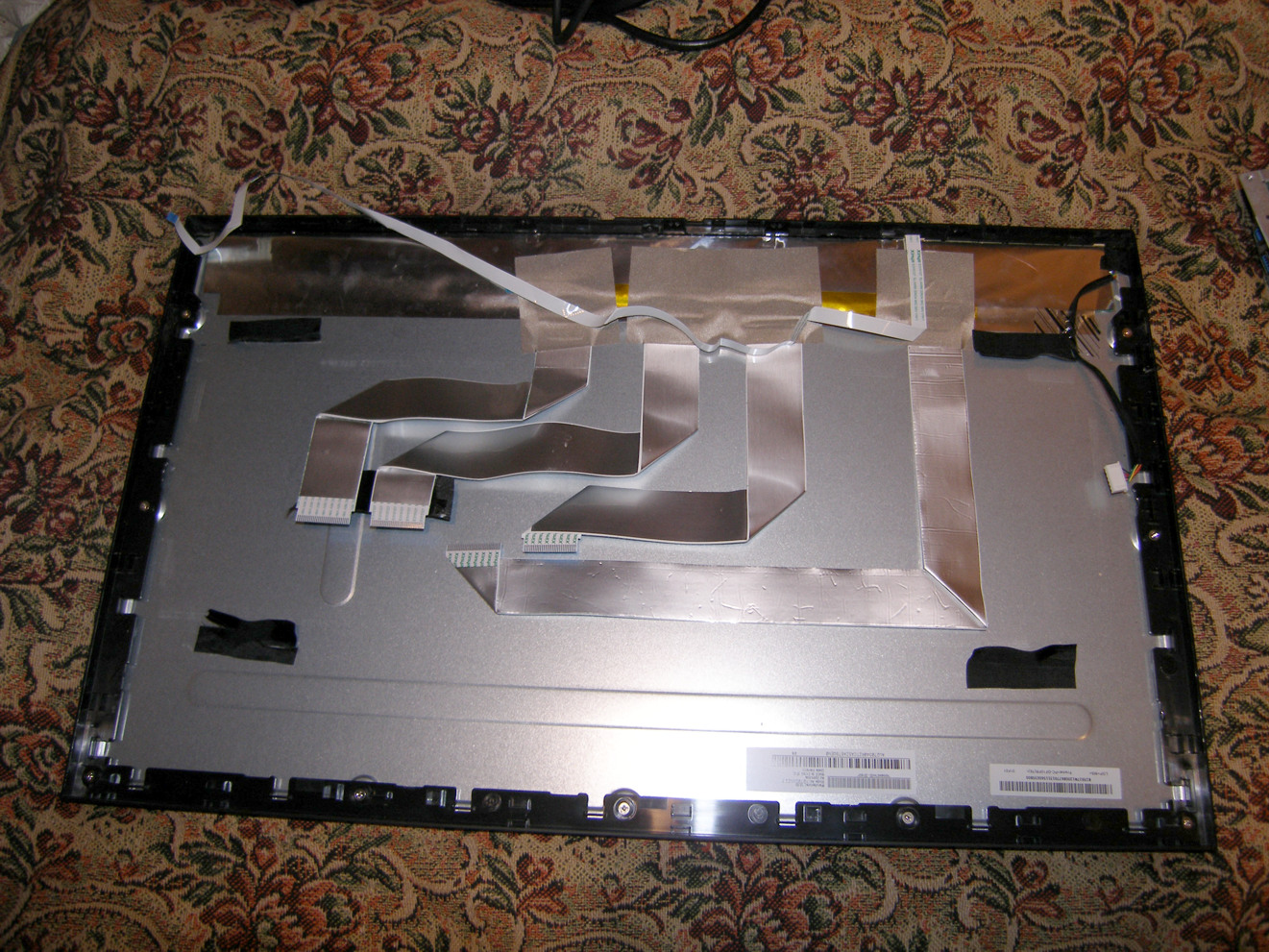

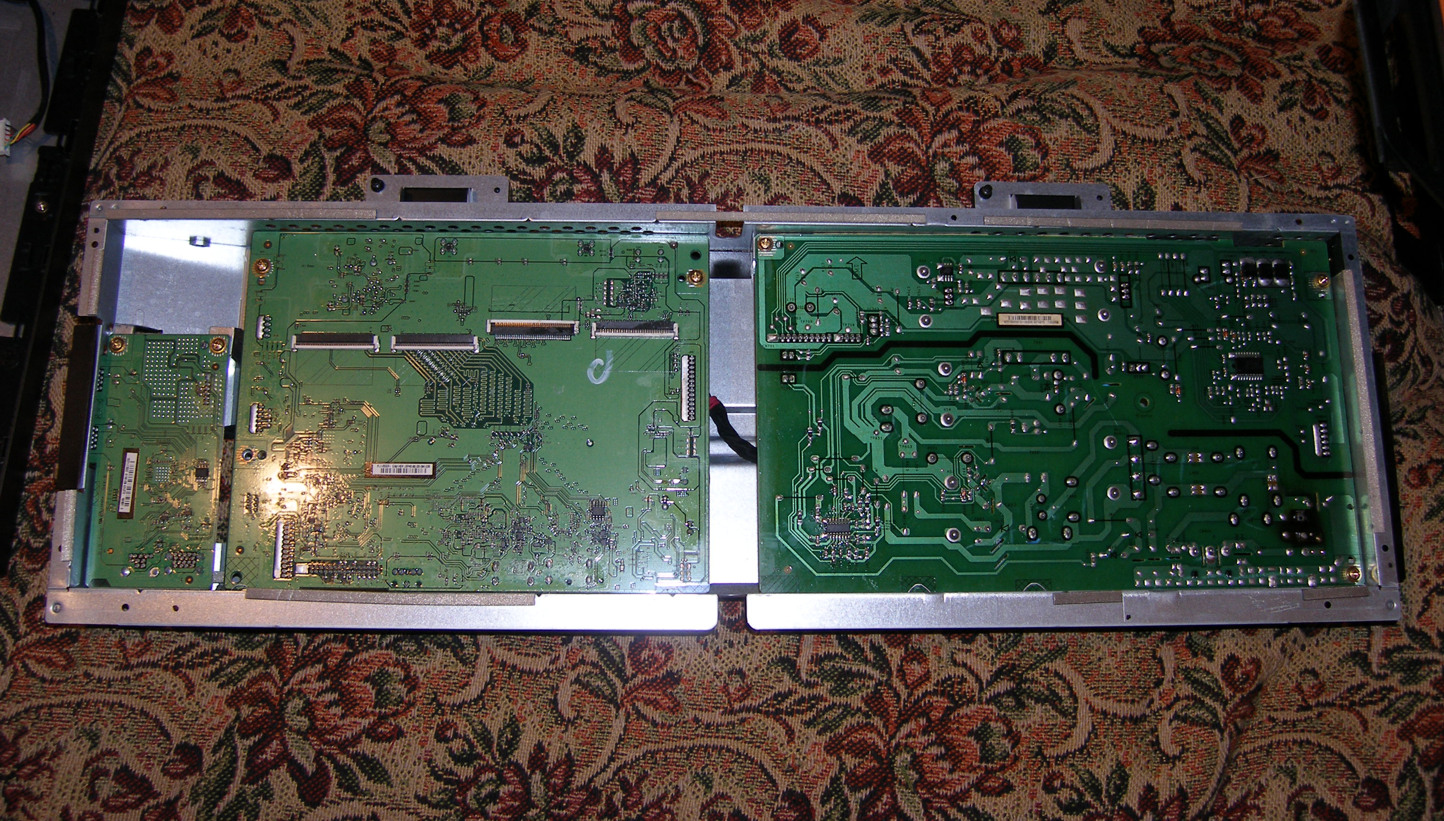

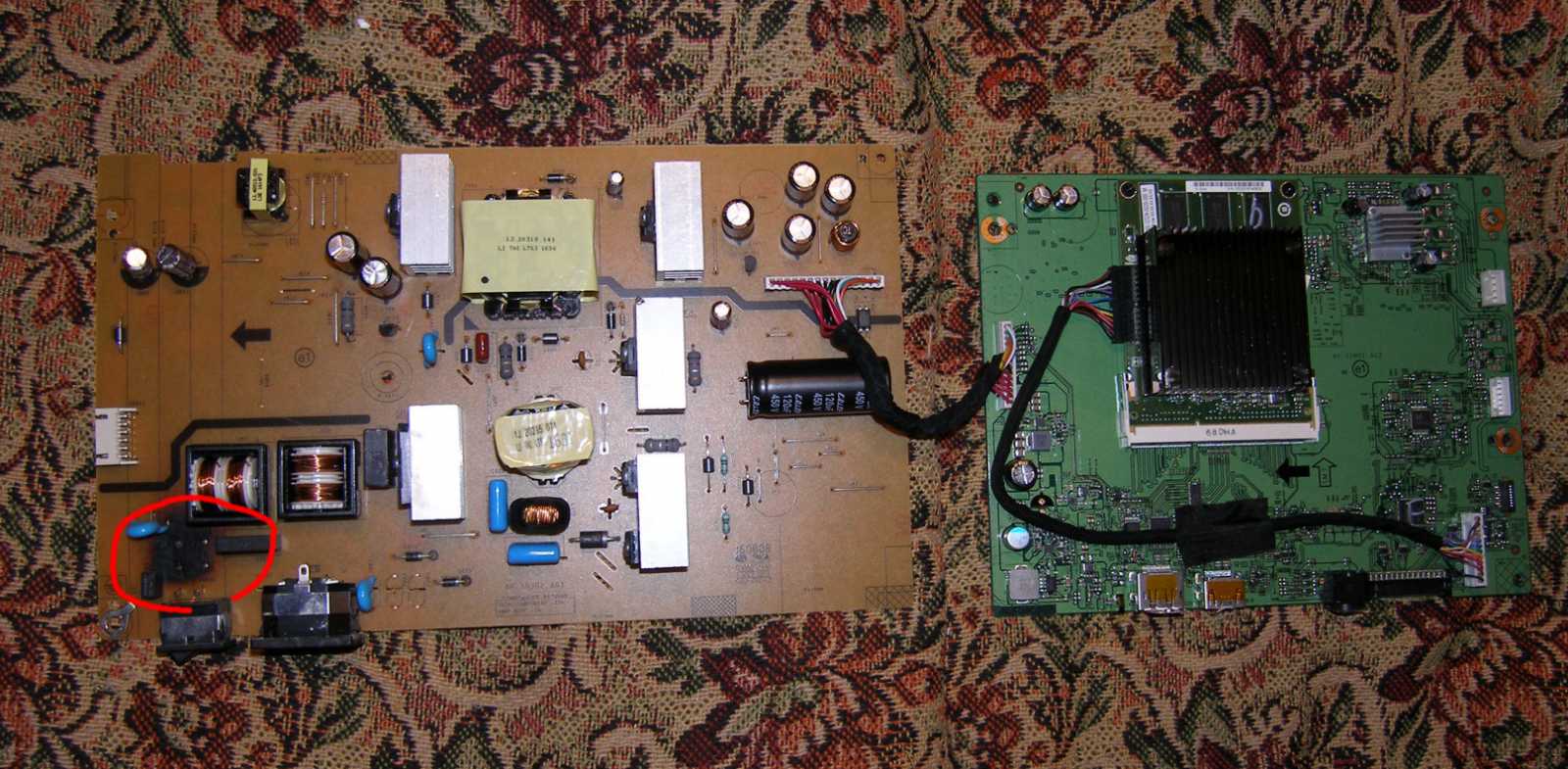

Дивную сейчас делают бытовую технику. Такой недешевый монитор Acer Predator XB271HU ($800) и такие ненадежные компоненты.
Здесь выгорел термистор и выжег в пепел печатную плату. Лучшее, что я придумал, это выпилить квадратное окно на месте обугленного текстолита.



Примерно такого характера неисправность лечил в своем ASUS Rog PG279Q (только керамический конденсатор). Вообще, должен сказать, очень выгодно покупать такие вещи за четверть цены в Штатах. Мониторы то очень смачные. И дело не только в IPS 2560x1440, 5ms, а еще и 165 Гц развертка.

Vector пишет: 3. Ну, и палёный ВЧ вход оказался. Сейчас нужно SMD аттенюатор где-то искать на 3 дб.

Вот я и говорю - заменить 3-мя smd резисторами можно.

Vector пишет: АЧХ можно попортить, лучше поставить родной компонент. 3 резистора это в самом крайнем случае.
Кстати на 3 дб это по 256 ом с обоих сторон на землю и 17 ом в сигнал. В принципе 0603 уместить можно.

Родное всяк лучше.

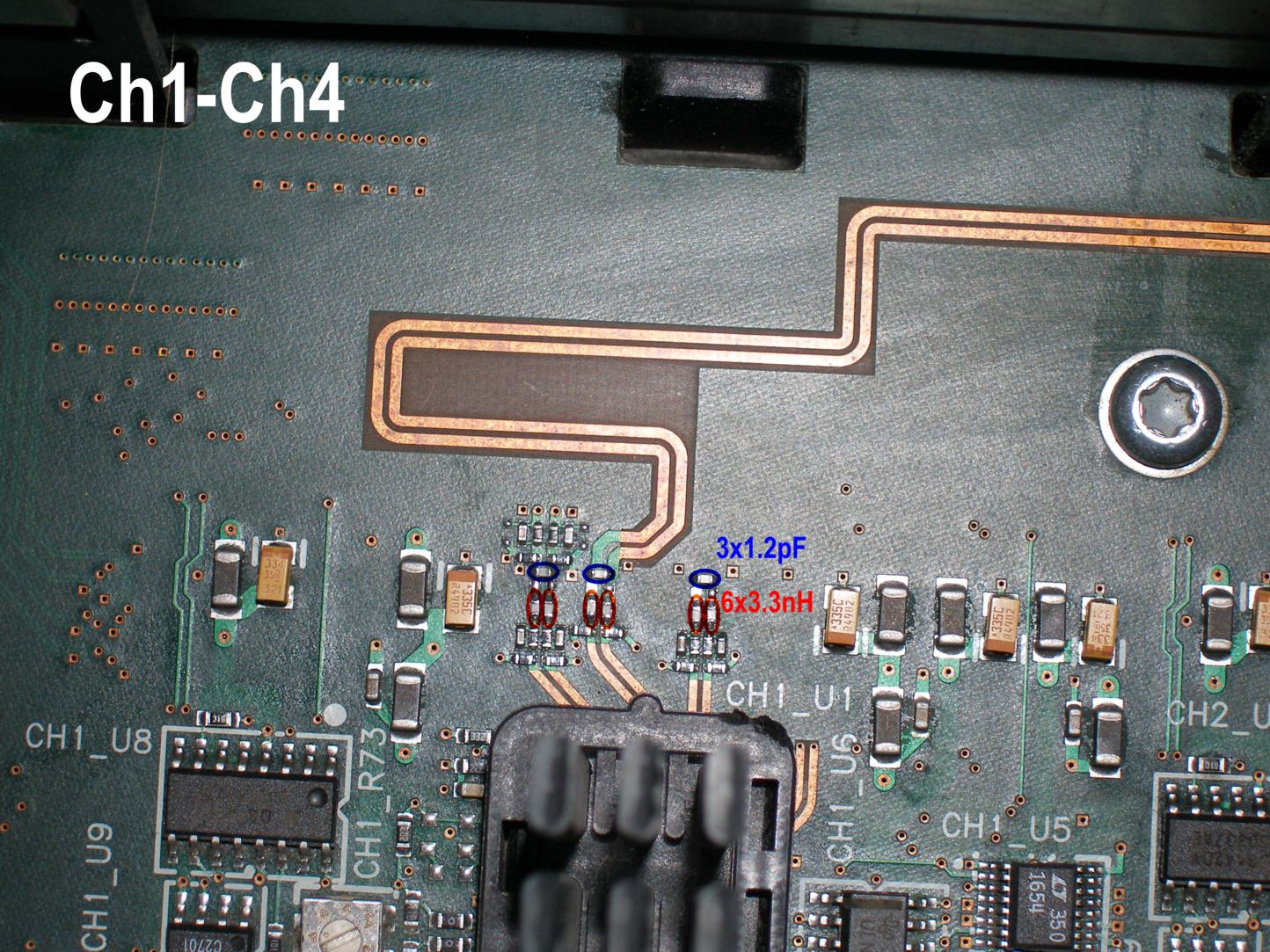

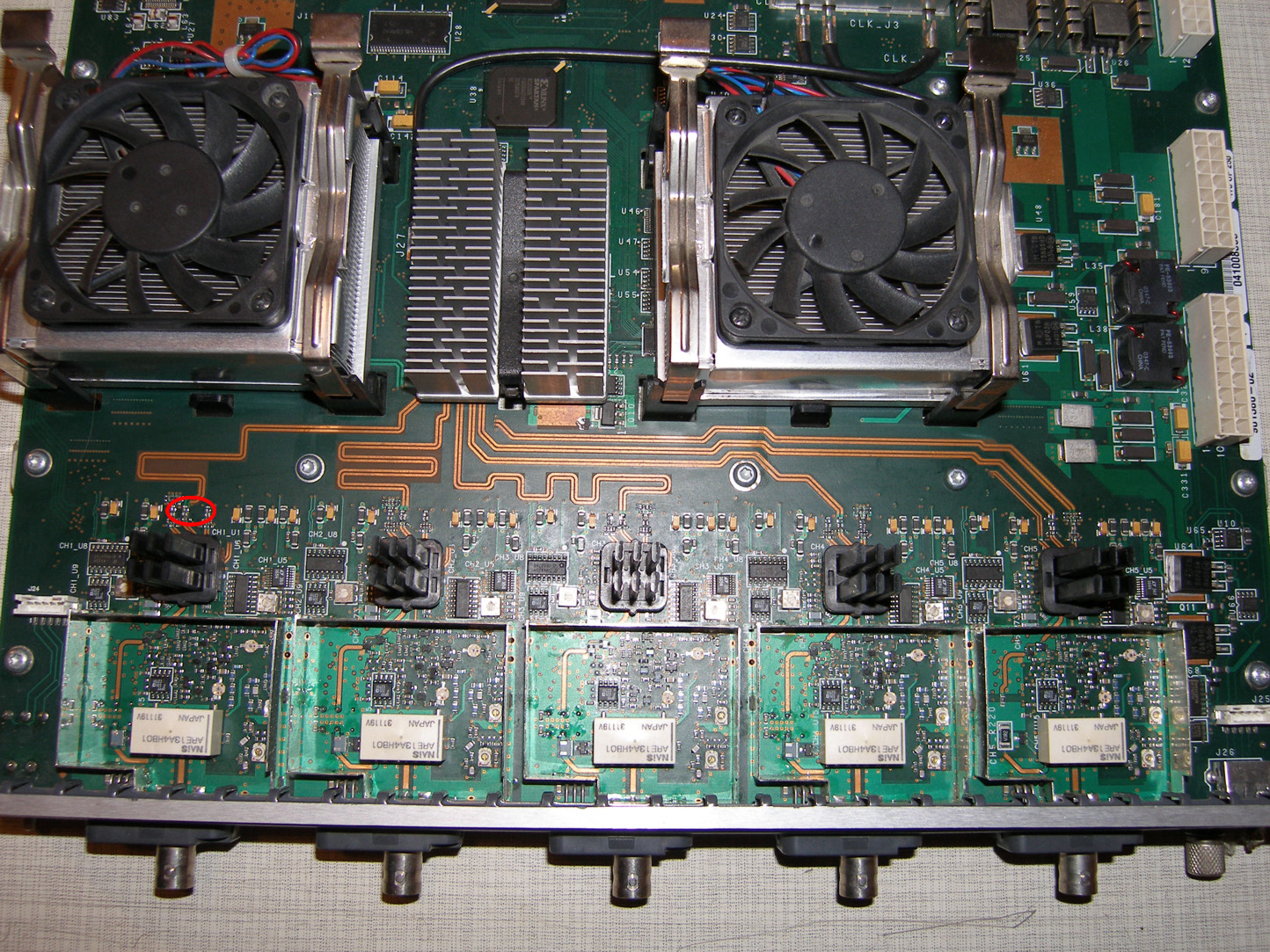

Периодически приходится перепаивать такие smd элементы 0402.
Эту мегалитическую толстезную плату греть воздухом с одной стороны не очень получается, да и стремно. То, что вы видите на фото паяно паяльником под микроскопом.

Vector пишет: Уговорили...
Поставил резисторы 0603 5% не совсем те, что нужно: вместо 17 ом нашёл только 18 ом. Вместо 250 ом поставил 270 ом.
Проверил от генератора GenComm GC747A, примерно уровни совпадают в полосе частот от 1 ГГц до 3 ГГц.,
разброс в пределах 2 дб.

Вам бы что-то типа 0406, или 0612 (www.farnell.com/data...189542.pdf), что "не в длину, а в ширь". Это уменьшает индуктивность. Места, я вижу, хватает.

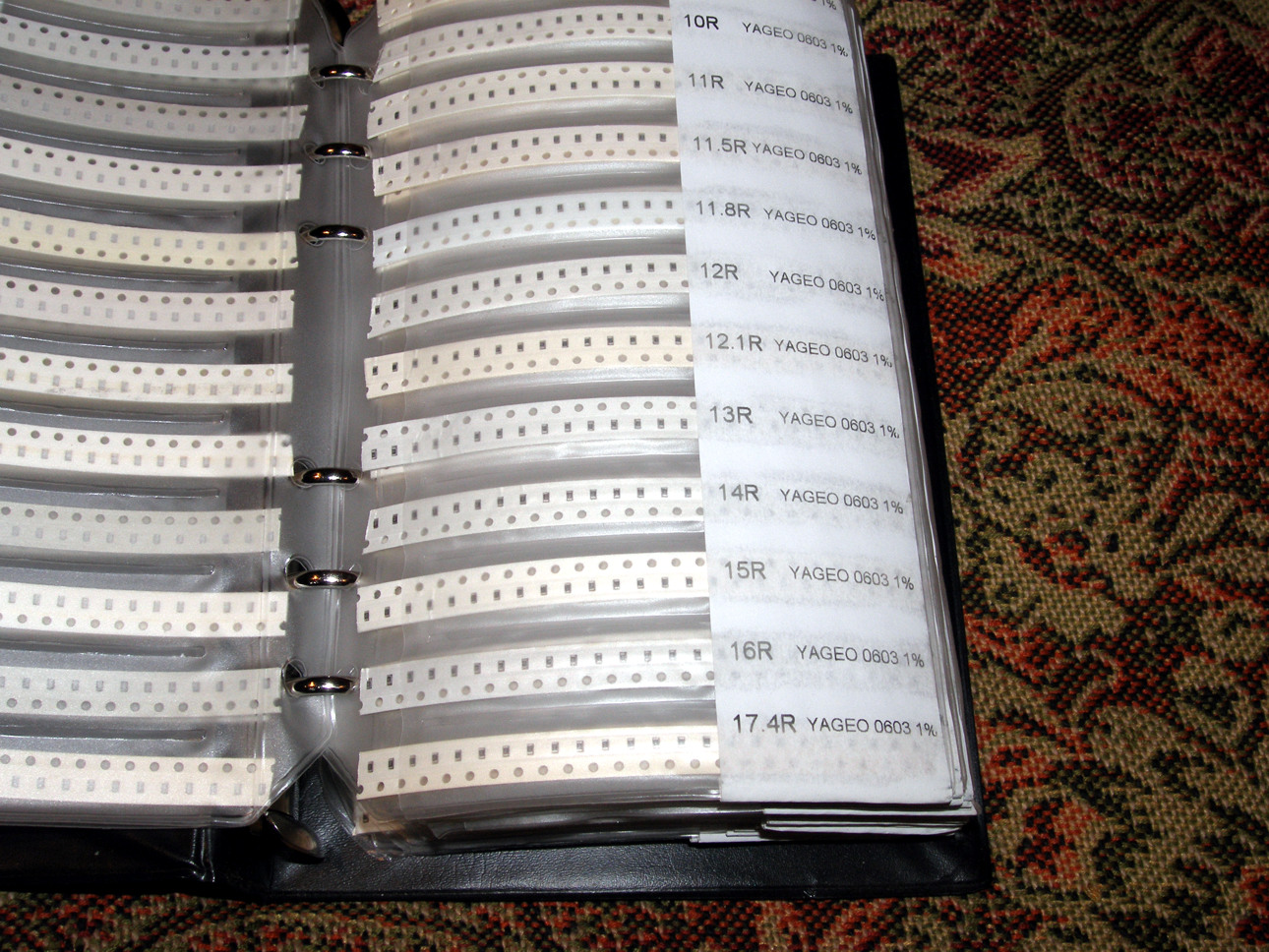

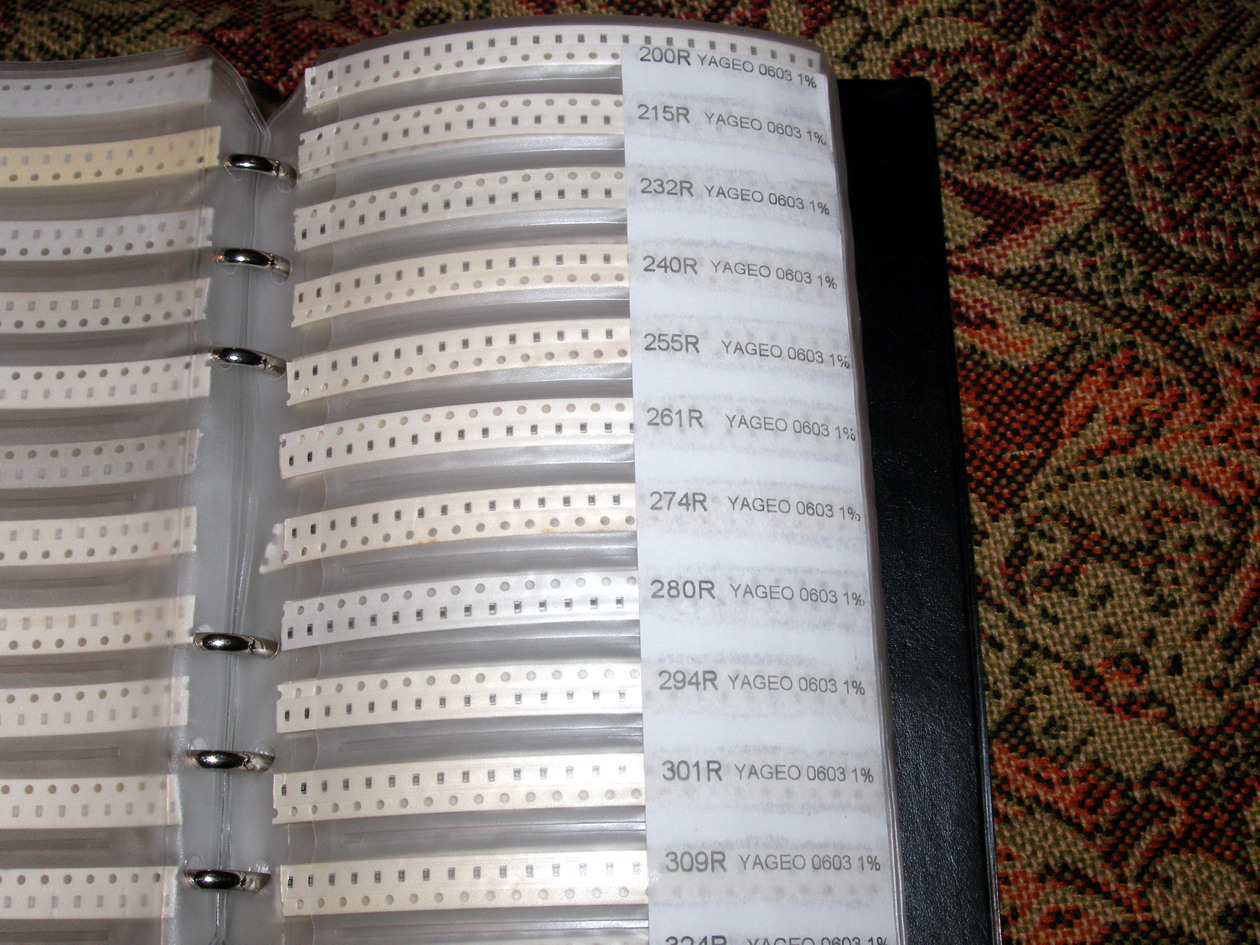

В наше время резисторы 5% - скорей редкость, у китайцев, как правило 1%

Vector пишет:

Converter пишет: Вам бы что-то типа 0406, или 0612 (www.farnell.com/data...189542.pdf), что "не в длину, а в ширь". Это уменьшает индуктивность. Места, я вижу, хватает.

603 встали как надо. Впритык. Фоткать не стал, чёт фото с малым разрешением можно только разместить и то одно.

0612 имеет то же расстояние между площадками для пайки, как и 0603. А в ширину, как я вижу, свободного места на вашей плате предостаточно. Как я писал, они просто сделаны не в длину, а вширь.

Это благоприятно сказывается на индуктивности. И мощность такого аттенюатора (из 3-х резисторов 0612) составила бы более 2 W

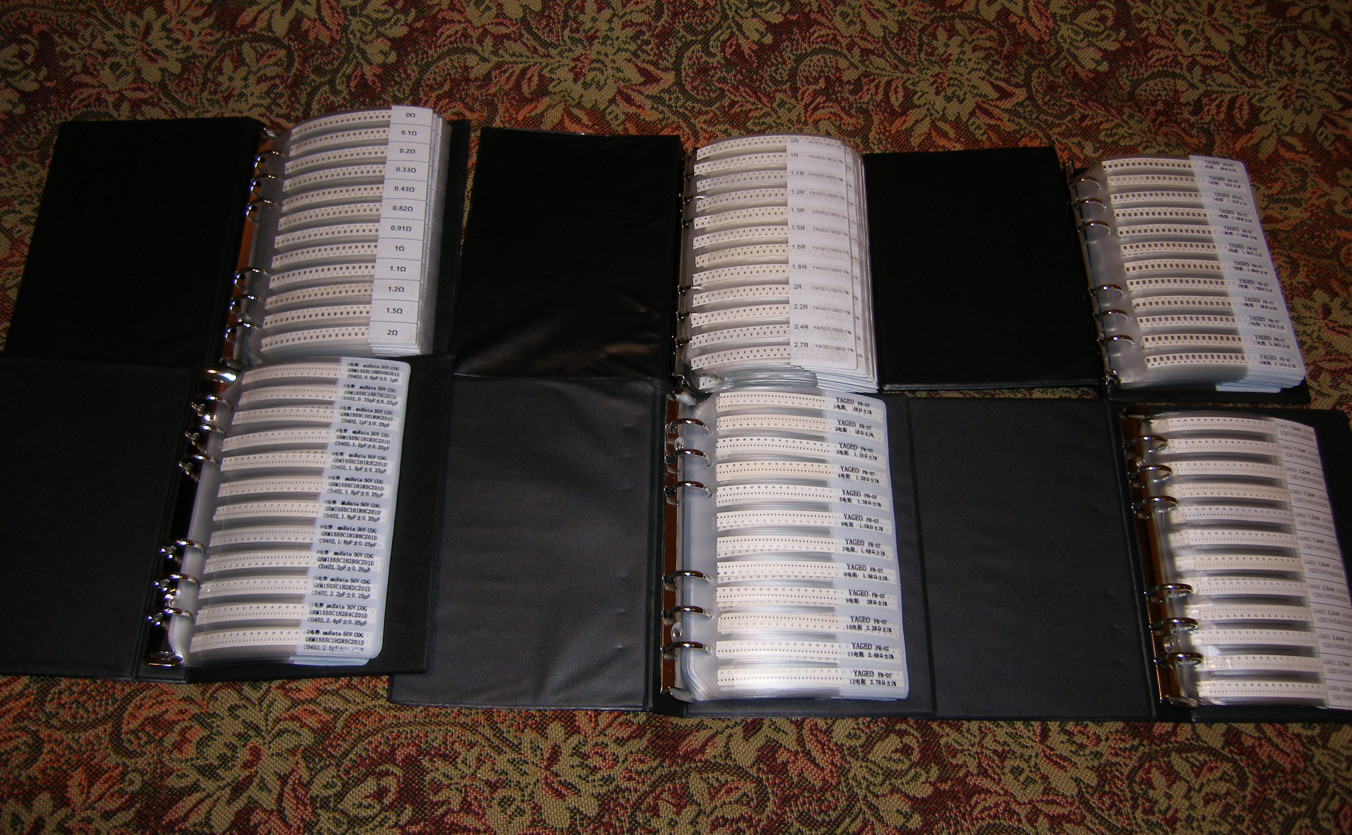

Vector пишет: А по мелочи, я из спичных коробков кассы сделал и расфасовал.
Вот так получилось, по СЕ-шному...

ВНИМАНИЕ: Спойлер!

Вложение не найдено

Это ведь традиция, считай ритуал

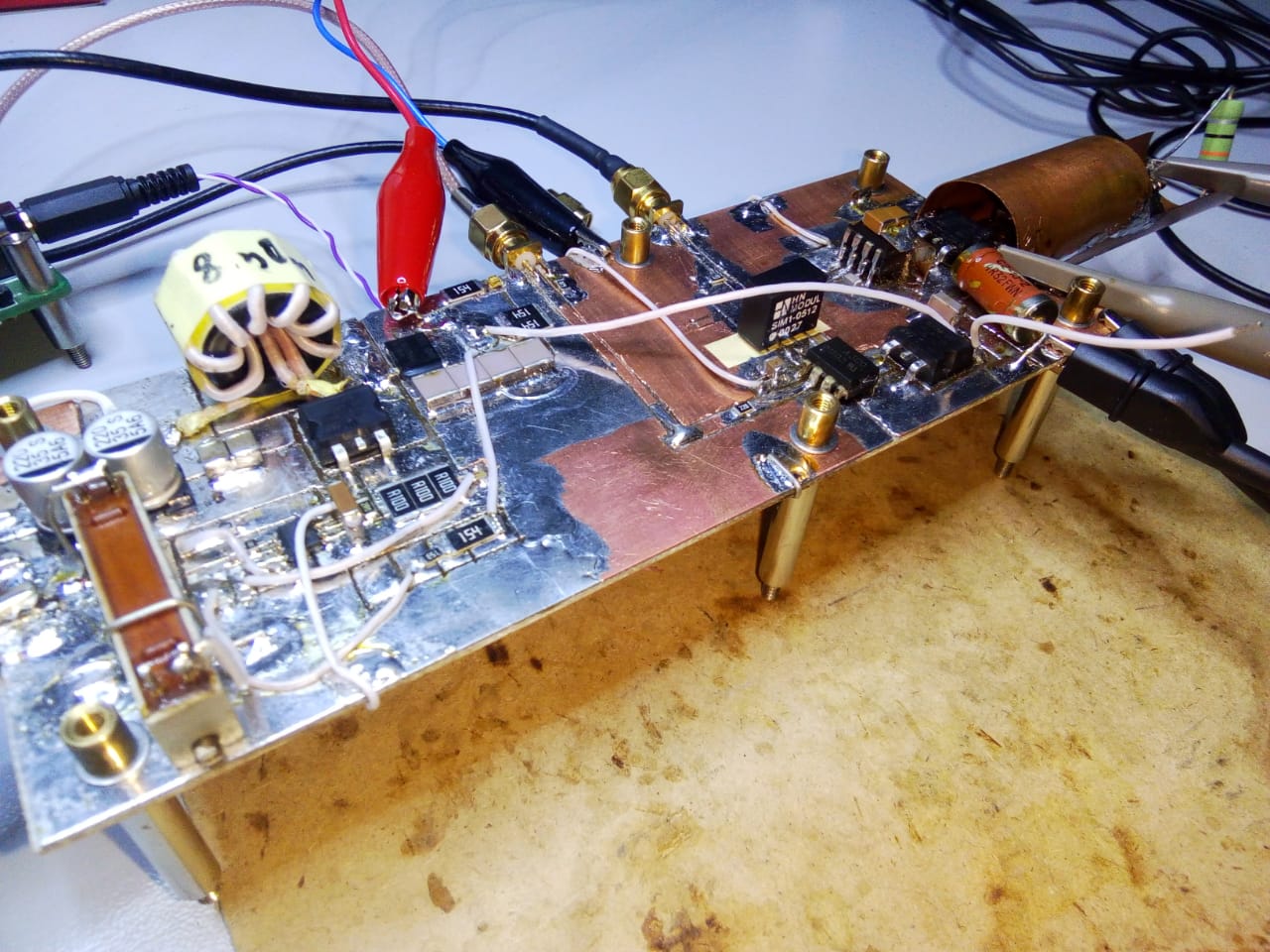

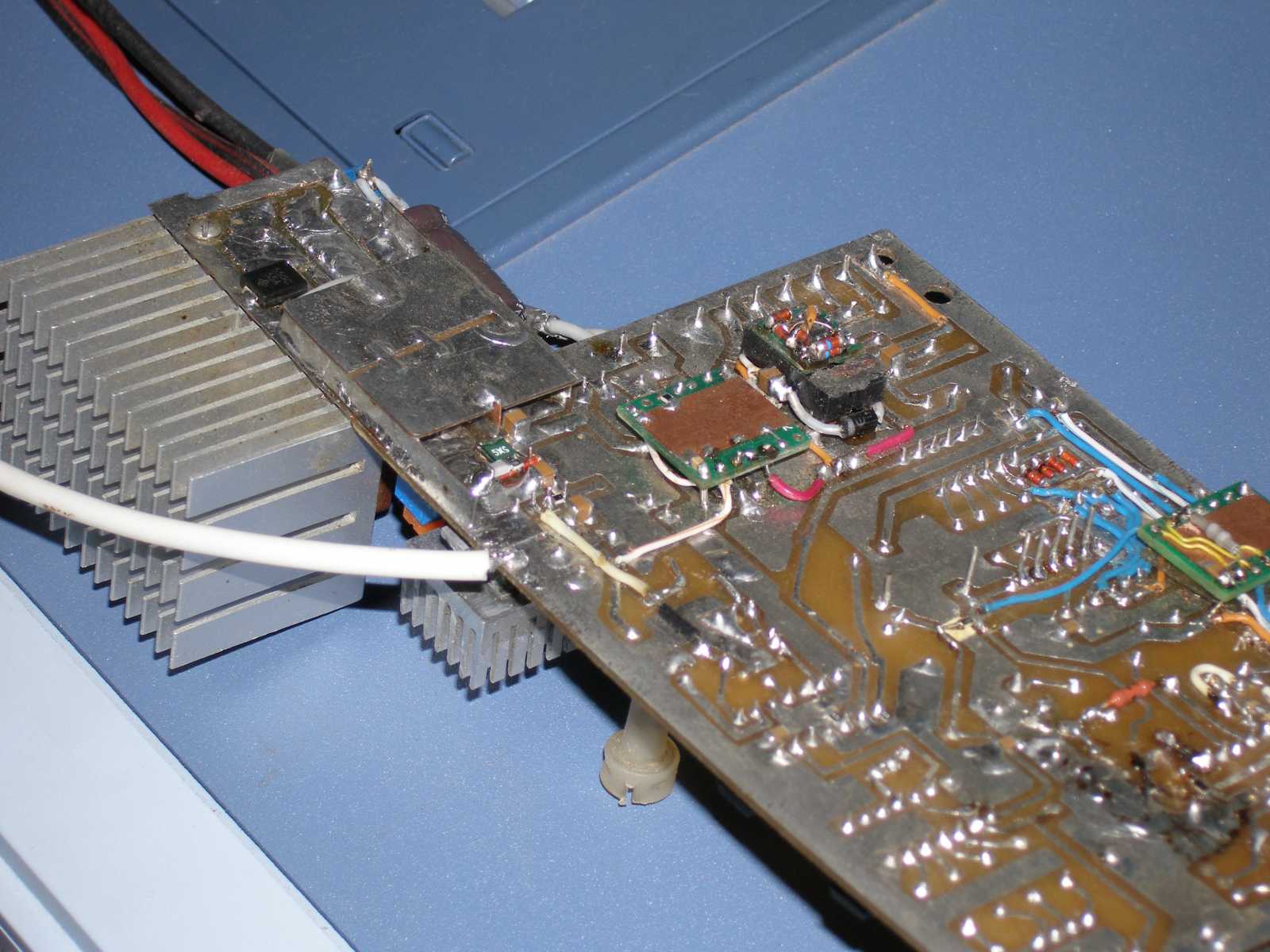

Чистил папки и наткнулся в архиве, Сергей это ваша работа


Какие вы применяли ключи в выходном каскаде ?

with пишет: Чистил папки и наткнулся в архиве, Сергей это ваша работа

Какие вы применяли ключи в выходном каскаде ?

Уж сколько воды с тех лет утекло. Помню только, что какие-то smd легковесные в параллель, с хорошим rise time. Вообще это была бюджетная конструкция. Основная хитрость там в высокоскоростных драйверах Intersil, тоже в параллель с высокоэффективным охлаждением. Они качали до 25 МГц.

Converter пишет:

with пишет: Чистил папки и наткнулся в архиве, Сергей это ваша работа

Какие вы применяли ключи в выходном каскаде ?

Уж сколько воды с тех лет утекло. Помню только, что какие-то smd легковесные в параллель, с хорошим rise time. Вообще это была бюджетная конструкция. Основная хитрость там в высокоскоростных драйверах Intersil, тоже в параллель с высокоэффективным охлаждением. Они качали до 25 МГц.

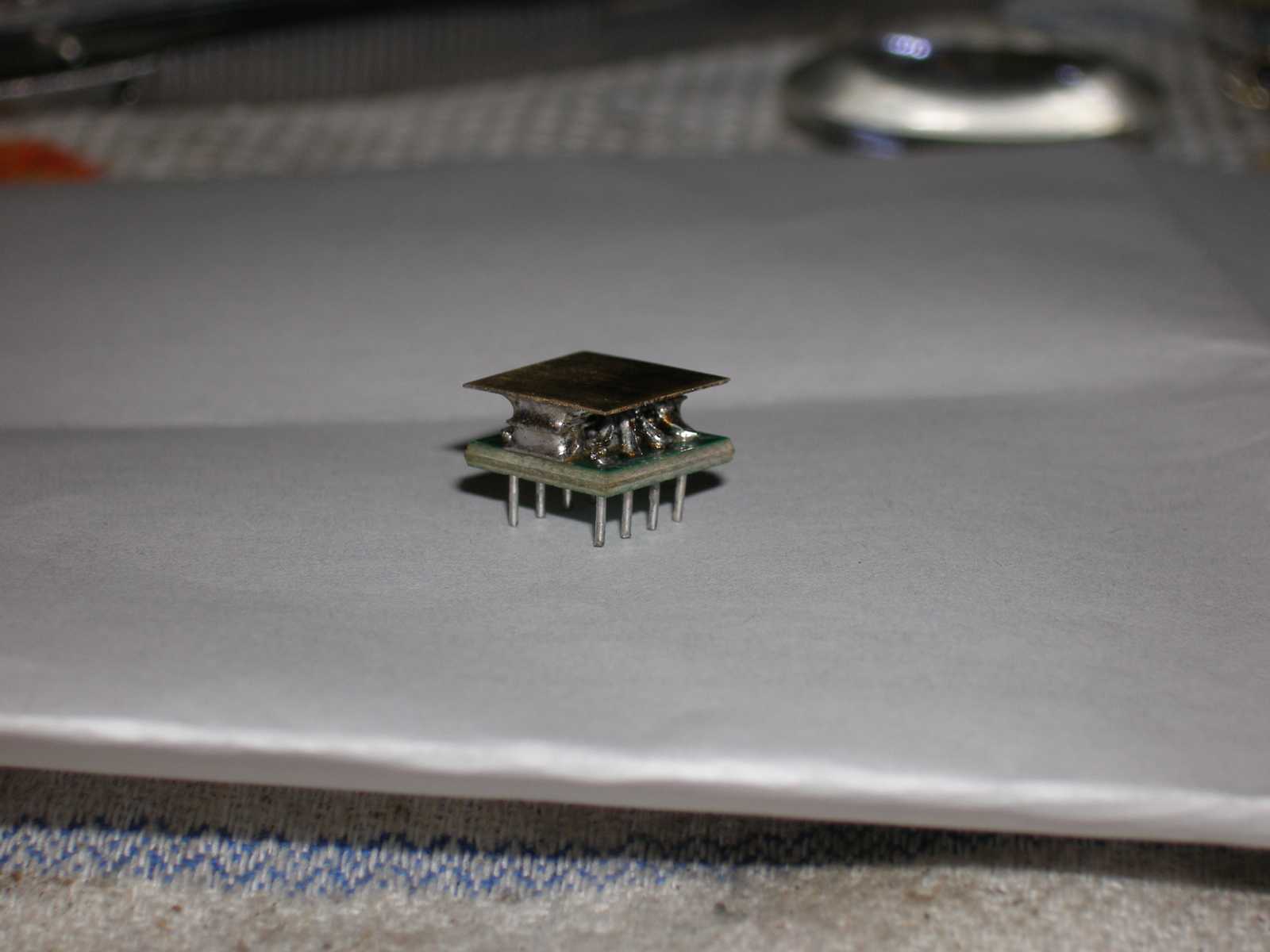

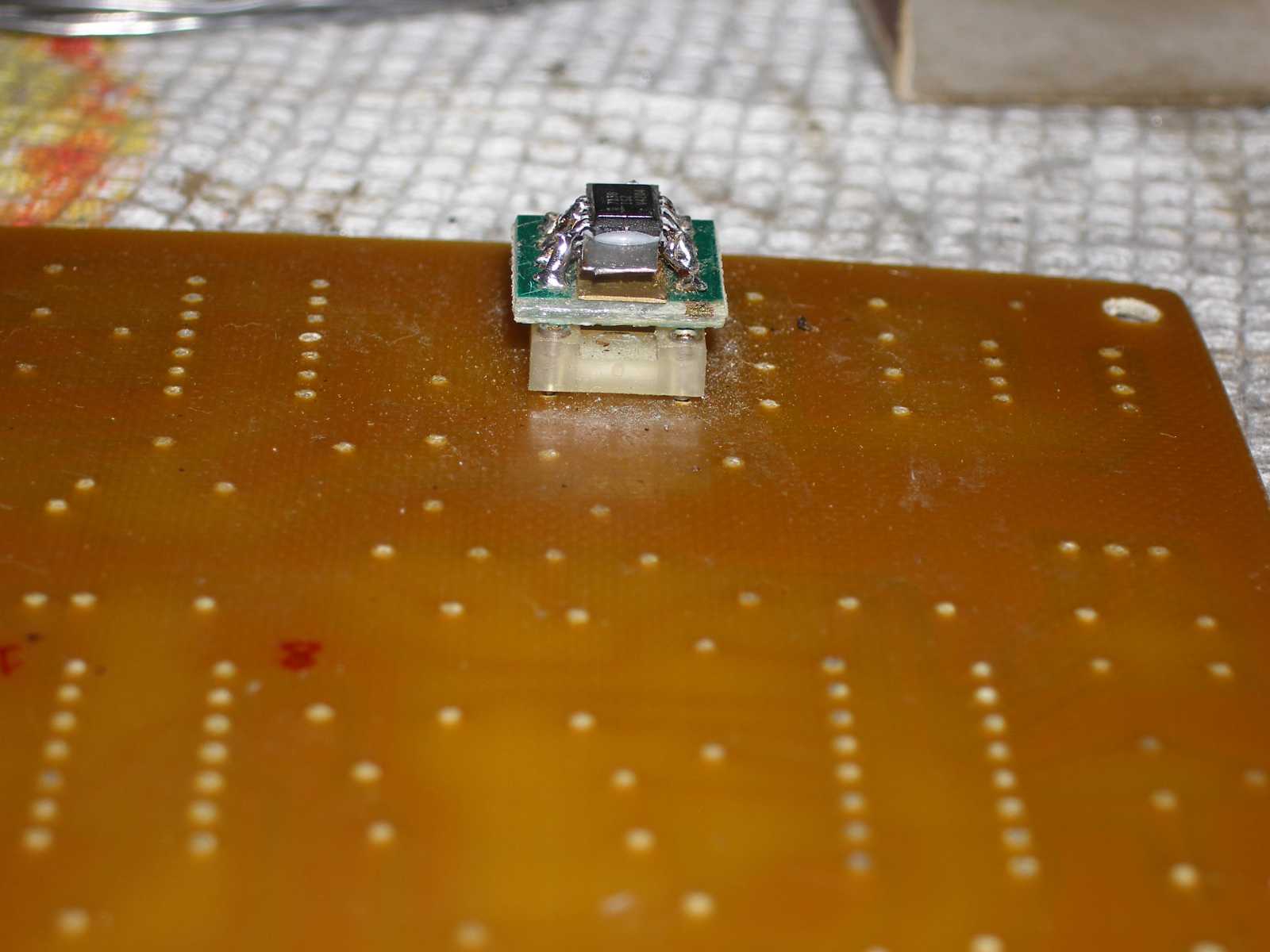

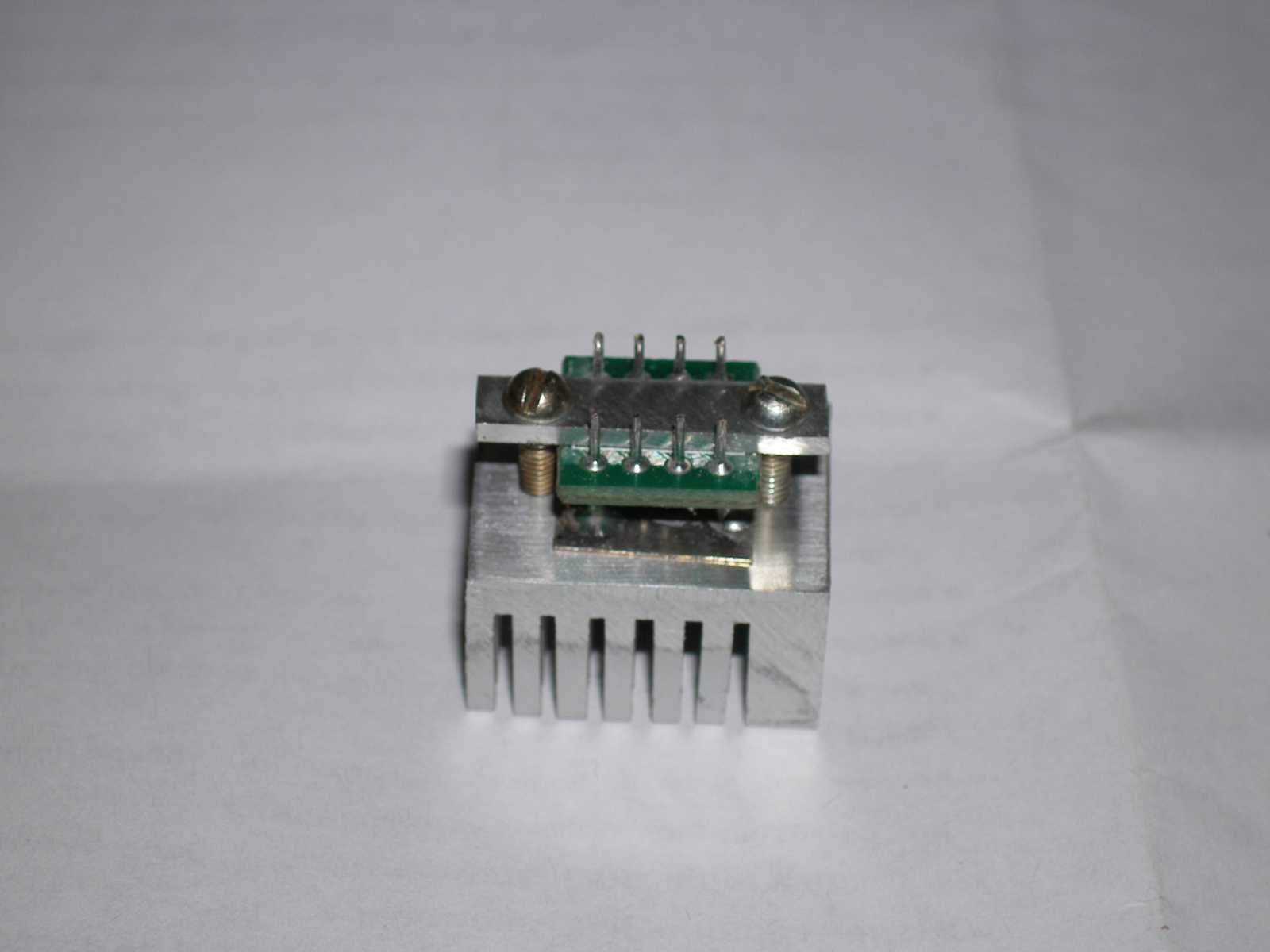

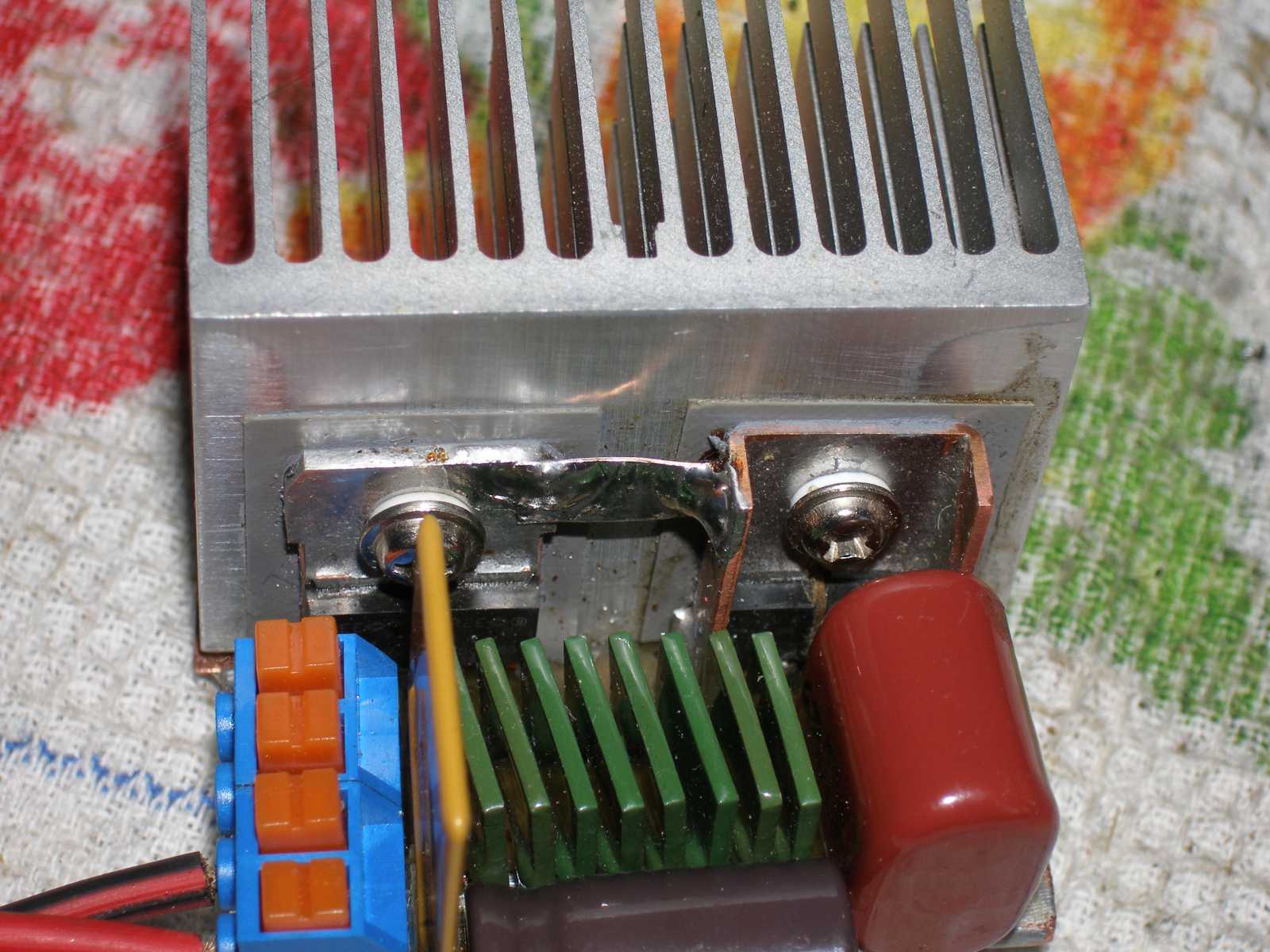

ВНИМАНИЕ: Спойлер!

Сам так делаю, но не всегда в таком аккуратном исполнении как у вас

Если не секрет, какие именно драйвера ?

Vector

Покажи чего нибудь из своих последних СЕ. Резонансник по заветам Капы доделал? Какую мощу с него добился? Ты его с PFC делал? Сколько у тебя виртуальная индуктивность вышла? И какая резонансная частота? Только цифири, остальное не нужно...

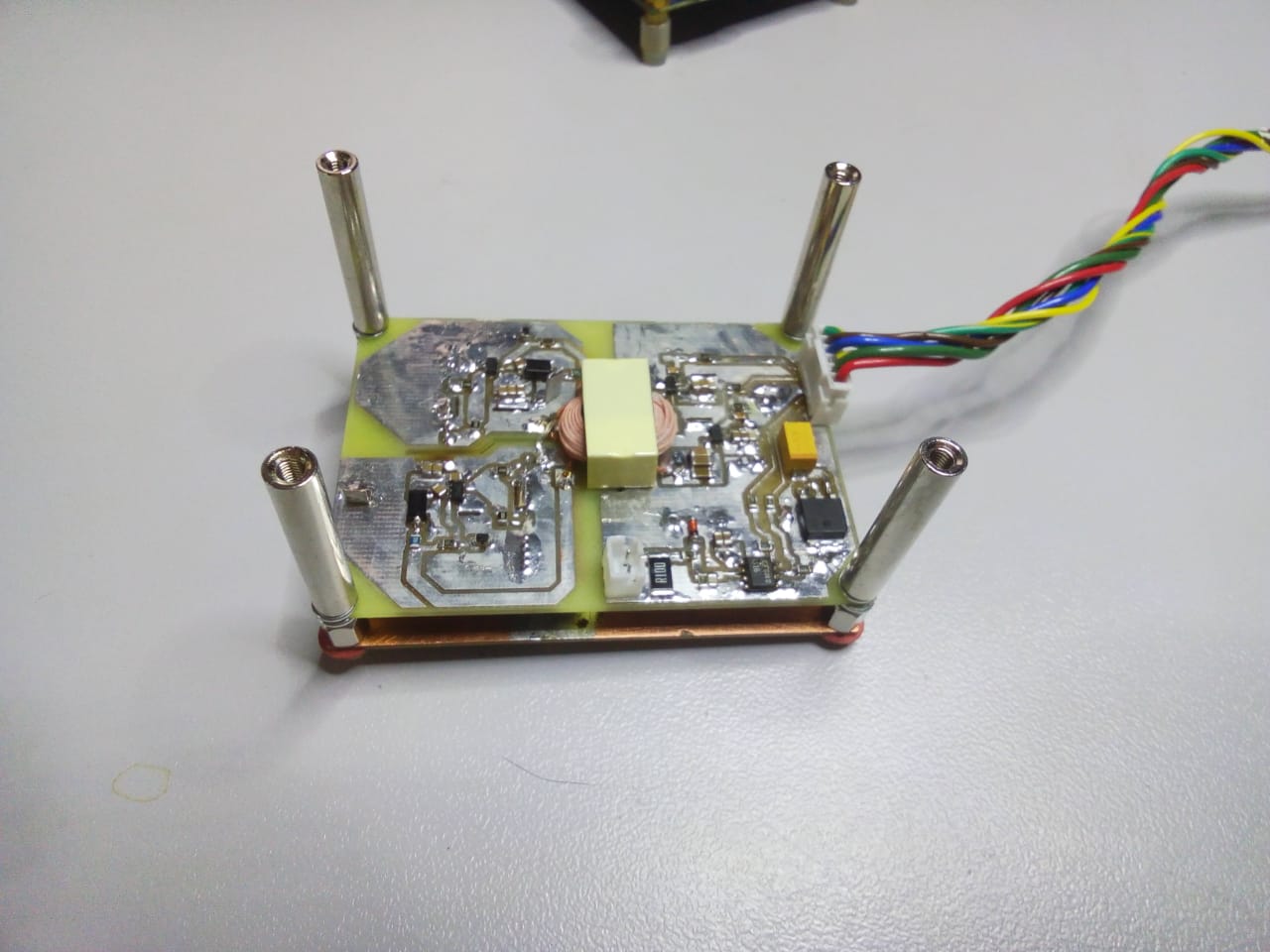

Не так давно закончил одну разработку - светодиодный драйвер на 100Вт, с P.F. > 0.92 и пульсациями выходного тока < 0,2% ( светодиодная нагрузка не мерцает на 100Гц) - это все требования заказчика.
Видео снято на тапок, но заказчику хватило.


Резонансник закончил, провожу его испытания, чуть позже выложу видос его испытаний.

Vector пишет:

with пишет: Не так давно закончил одну разработку - светодиодный драйвер на 100Вт, с P.F. > 0.92 и пульсациями выходного тока < 0,2% ( светодиодная нагрузка не мерцает на 100Гц) - это все требования заказчика.
Видео снято на тапок, но заказчику хватило.

ВНИМАНИЕ: Спойлер!

Резонансник закончил, провожу его испытания, чуть позже выложу видос его испытаний.

Ну и славненько. Заказчик наверное с медициной связан, там такие жёсткие условия. На сколько помню в ГОСТ-е говорится про 3%. До 3 и выше 3. Мы ещё светильник в картонную коробку клали и на против его фотодиод размещали. Фотодиод к ослику. Смотрели пульсации по свету.

Хорошая идея, возьму на вооружение!

Vector пишет:

with пишет: Хорошая идея, возьму на вооружение!

Значится ты все свои СЕ затеи реализовал. Буду знать к кому за БТГ обращаться...
Во, ещё такой вопрос: Посылка то с тепловизором дошла? Когда его фотки запилишь?

Не все, работа в процессе ... патентование ... поиск инвестиций и т.д.
Тепловизор таможня выпустила после оплаты пошлины, сейчас он в пути, надеюсь на след неделе получить.
Сегодня получил 3D принтер ... теперь осталось дотерпеть до выходных чтоб его собрать.
Покупал Flying Bear Gost 4S, с доставкой из России, пришел за 7 дней.

Converter
Благодарю! прикольный прибор!

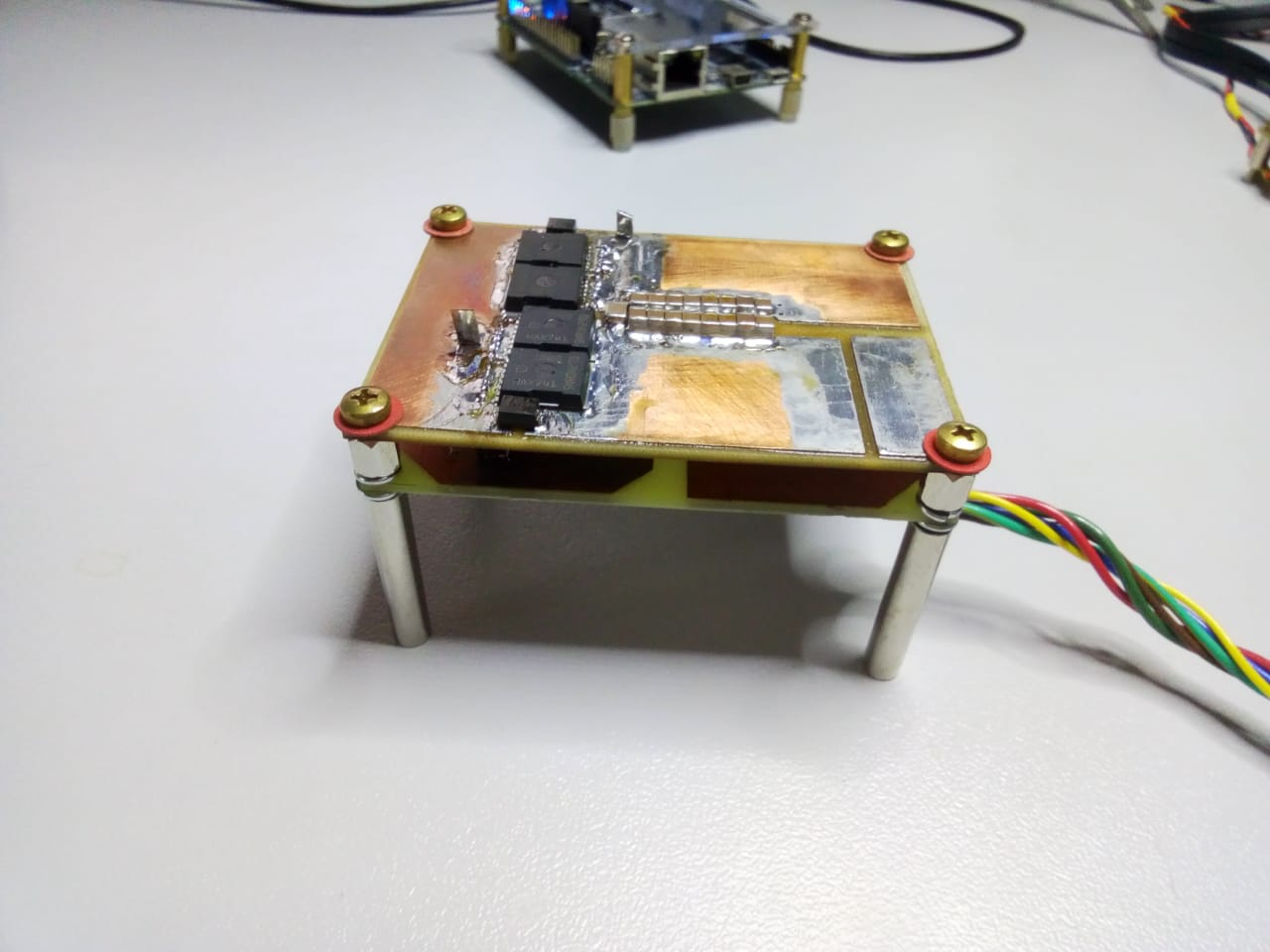

Сам в последнее время использую вот такие в купе с GDT
