ТЕМА:

Вечный фонарик. 8 года 6 мес. назад #633

ТолЛян
ТолЛян аватар Автор темы
Не в сети
Давно я тут
Давно я тут
Сообщений: 91
Спасибо получено: 38

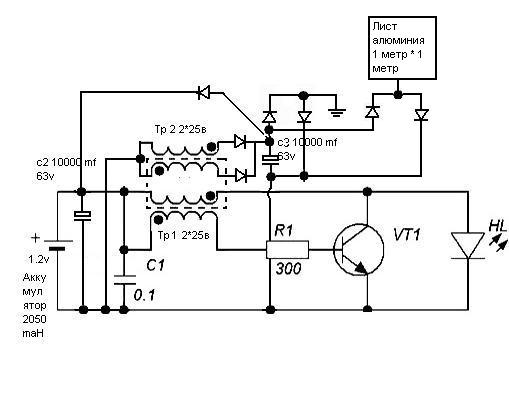

Решил перенести сюда работу inau, по скоку стоит отдать ему дань уважения за его труды.


Вложения:
Спасибо сказали: Vasilius, Badro, jay80, KLIN, 1234567890

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от ТолЛян.

Вечный фонарик. 8 года 6 мес. назад #635

ТолЛян
ТолЛян аватар Автор темы
Не в сети
Давно я тут
Давно я тут
Сообщений: 91
Спасибо получено: 38
Ну и мой экс

Вложения:
Спасибо сказали: Vasilius, Badro, jay80

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от ТолЛян.

Вечный фонарик. 8 года 5 мес. назад #1227

ТолЛян
ТолЛян аватар Автор темы
Не в сети
Давно я тут
Давно я тут
Сообщений: 91
Спасибо получено: 38

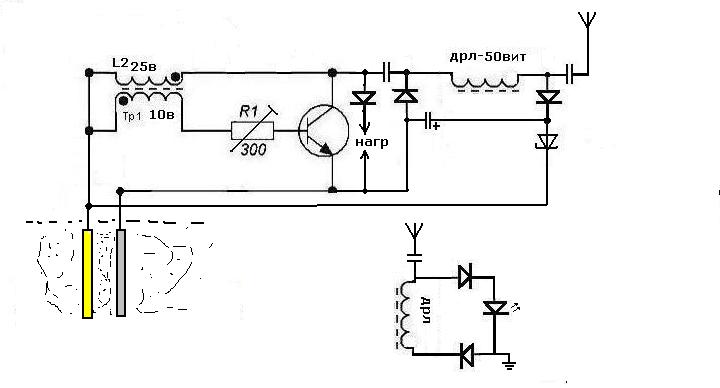

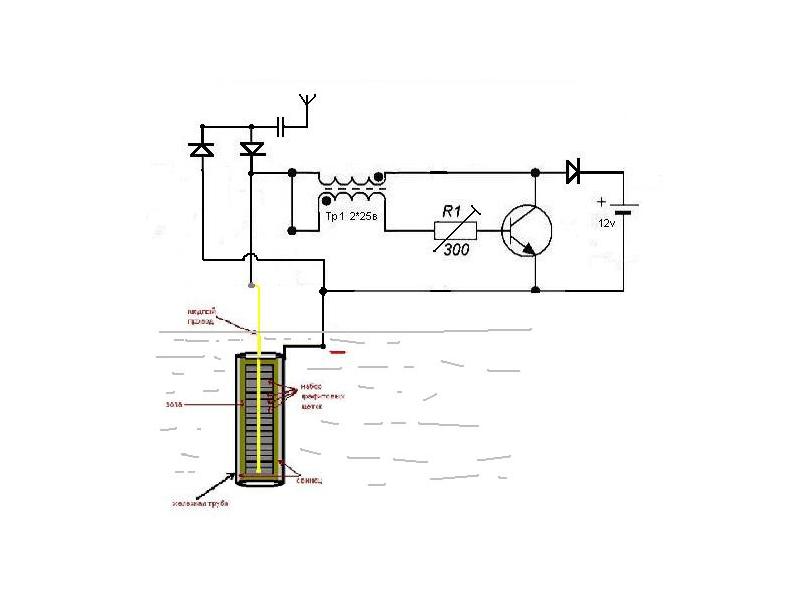

Но это ещё не окончательный вариант схемы,, но всё-же более мощнее предыдущих эксов. Та схемка что по меньше, эт для чистоты экса, именно так должна быть подключена земля и никак иначе.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от ТолЛян.

Вечный фонарик. 8 года 5 мес. назад #1331

dozor
dozor аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 587
Спасибо получено: 260

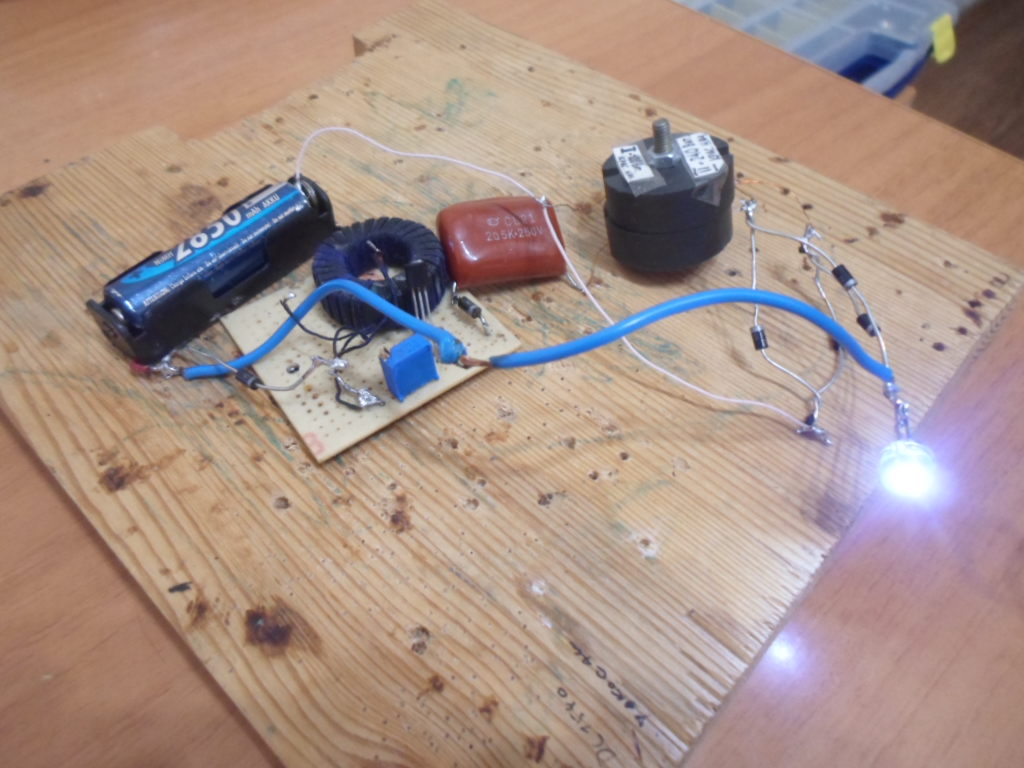

Добавлю свои разработки...


Вложения:
Спасибо сказали: 3dmax, ТолЛян

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Вечный фонарик. 8 года 5 мес. назад #1337

doktorsvet
doktorsvet аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 328
Спасибо получено: 93
зачем столько гемора если оно и на одном феррите будет столько же жрать и светить

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Вечный фонарик. 8 года 5 мес. назад #1340

dozor
dozor аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 587
Спасибо получено: 260

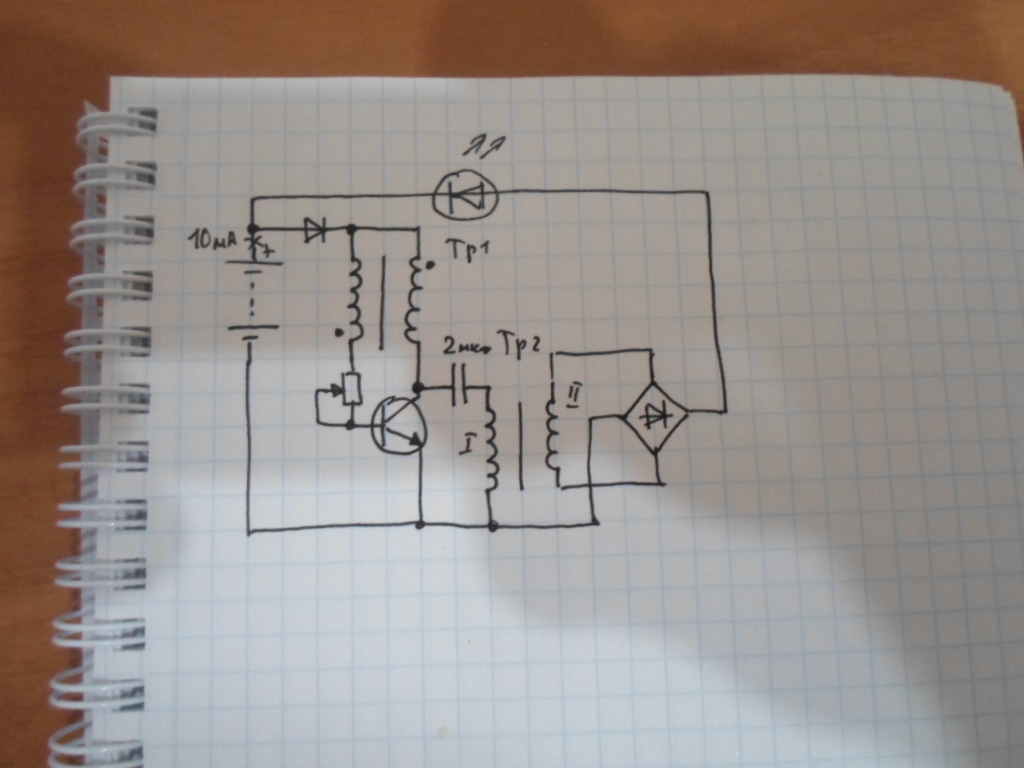

Дам немного пояснений по схеме.
- Генератор-качер собран на транзисторе и Тр1
- Резонансный узел собран на конденсаторе, первичная обмотка Тр2.
- Узел рекуперации собран на вторичной обмотке Тр2, диодный мост на диодах шотки , светодиод.

Вывод: Схема рабочая, ток потребления 10мА. Батарейка немного просаживается, о полноценной рекуперации говорить пока рано. Тестирую... О результатах позже отпишусь.
Спасибо сказали: allanova27

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Вечный фонарик. 8 года 5 мес. назад #1342

wertura
wertura аватар
Не в сети
Захожу иногда
Захожу иногда
Сообщений: 70
Спасибо получено: 32
Дозор а если тр1 и тр2 намотать на одном сердечнике? и на выходе моста кондер.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от wertura.

Вечный фонарик. 8 года 5 мес. назад #1349

ТолЛян
ТолЛян аватар Автор темы
Не в сети
Давно я тут
Давно я тут
Сообщений: 91
Спасибо получено: 38

wertura пишет: Дозор а если тр1 и тр2 намотать на одном сердечнике? и на выходе моста кондер.

Именно так на первоначальной схеме и было сделано у inau.. Но всё ПОРТИТ ёмкостная связь, есть незначительные потери. Наша задача - ликвидировать потери (даже маленькие).

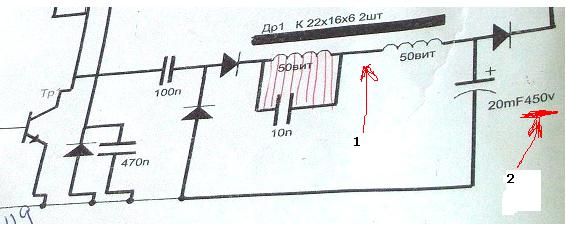

Смотри схемы с первого поста, у inau на одном сердечнике ,, я обратку отвязал. У Паньтюхова тож самое. Если вгонять контур т2 в резонанс в т1 происходит бесмысленная нагрузка. Если поставить просто дроссель то нагрузки нет и плюс ЕДиНИЦА на выходе.
Тут ещё разбиратся надо, резонанс резонансу рознь и понятие это многозначное. Пантюхов чёт там про десятикратное говорил. Если надо десятикратно от частоты уходить, то это опять дроссель получается.
Спасибо сказали: wertura

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от ТолЛян.

Вечный фонарик. 8 года 5 мес. назад #1407

dozor
dozor аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 587
Спасибо получено: 260
wertura пишит:
Дозор а если тр1 и тр2 намотать на одном сердечнике? и на выходе моста кондер.

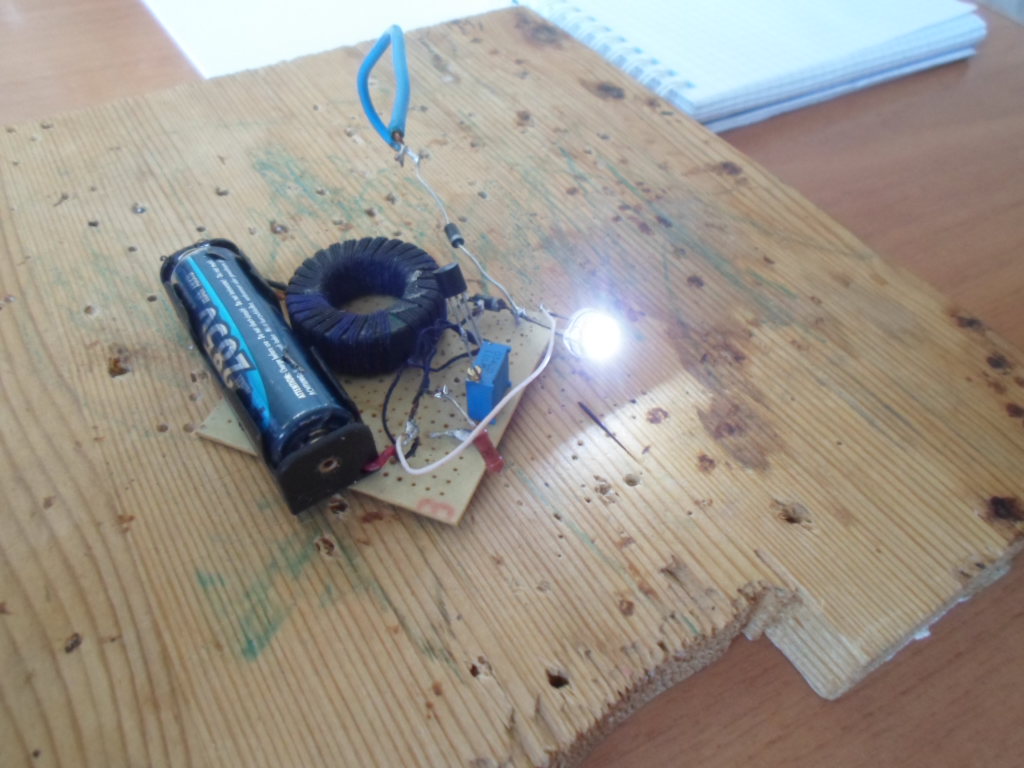

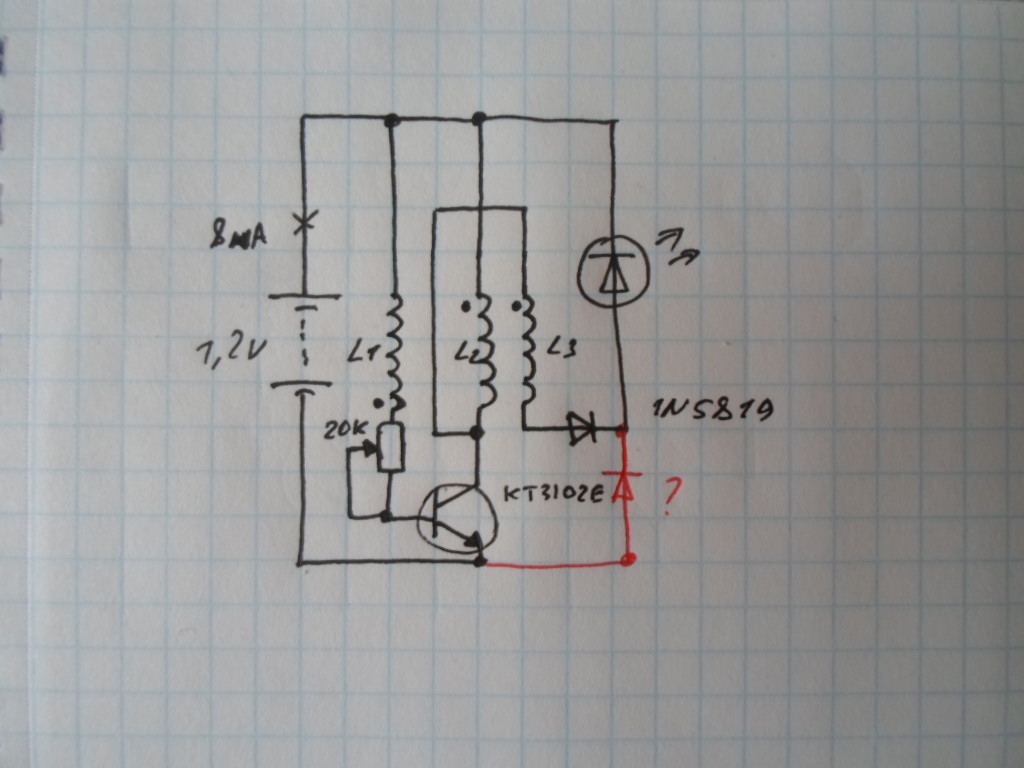

Я переделал схему, резонансный трансформатор так же вносит дополнительное потребление схемы. Теперь все намотал на одном сердечнике (ферритовое кольцо К28Х16Х9 номотка в три провода 29вит. диаметром 0,23мм)Результаты оказались гораздо лучше, ток потребления схемы снизился до 8мА, а яркость светодиода стала лучше. В принципе результаты меня порадовали. При минимальном токе потребления яркость светодиода улучшилась, горит как при 25мА.


Вложения:
Спасибо сказали: ТолЛян

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от dozor.

Вечный фонарик. 8 года 5 мес. назад #1412

dozor
dozor аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 587
Спасибо получено: 260
DELAMORTO
Вот скажи мне, Вы лично получили самозапитку при подключении нагрузки к Вашим схемам? Наверное что нет! Задача состоит не вечном фонарике, а в источнике первоначальной энергии от которого можно было бы запитывать все остальное. Это не СЕ в чистом виде -это автономный источник бесперебойного питания, который может работать очень длительное время (1, 2, 3 и более лет)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Вечный фонарик. 8 года 5 мес. назад #1415

dozor
dozor аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 587
Спасибо получено: 260
DELAMORTO

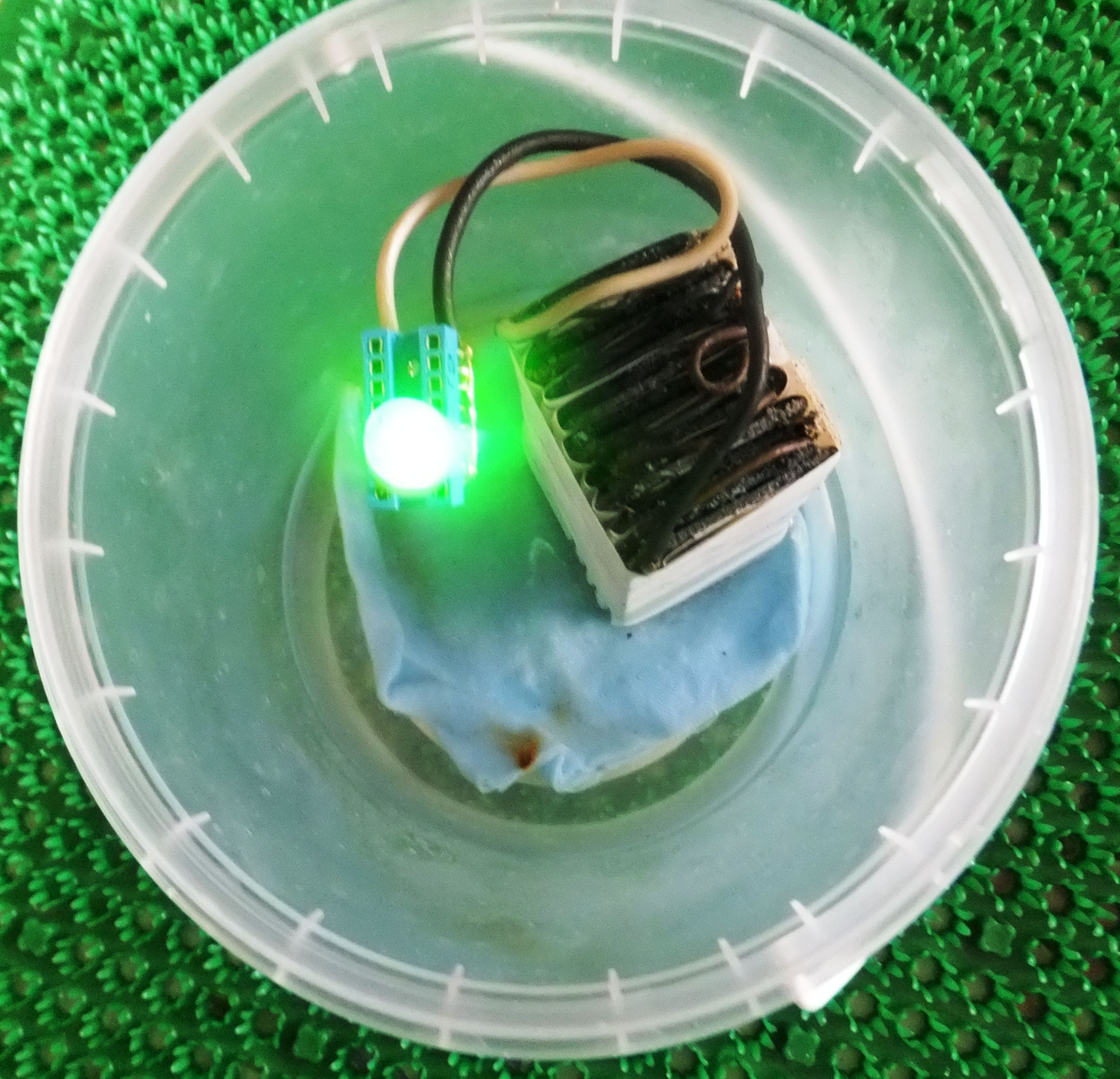

Ну то что Вы делаете -это уже хорошо! Если Вы помните на старом страннике была тема вечная батарейка и был там один участник под ником Ревком, Так вот он сделал почти вечную батарейку которая у него работает уже четвертый год -один лишь минус эту батарейку надо периодически сбрызгивать водой и эксплуатировать при комнатной температуре. Я с ним как то переписывался и он мне показывал фото такой батарейки. Вот посмотри.


В связи с перездом, некоторые вложения отображаются с ошибками. Всё будет исправлено.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от Bombar.

Вечный фонарик. 8 года 5 мес. назад #1534

dozor
dozor аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 587
Спасибо получено: 260
Продолжаю тестировать фонарик (см. пост #1407). Схема продолжает работать 5 сутки с 01.07.16г. ток потребления небольшой 7,8мА. Яркость светодиода не падает, горит хорошо! Это лучшие результаты что я делал раньше.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Вечный фонарик. 8 года 5 мес. назад #1552

doktorsvet
doktorsvet аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 328
Спасибо получено: 93

dozor пишет: Я переделал схему, При минимальном токе потребления яркость светодиода улучшилась, горит как при 25мА.


дозор - а как же вы замеряли потребление, если у вас не стоит кондер по питанию? :lol:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от doktorsvet.

Вечный фонарик. 8 года 5 мес. назад #1564

dozor
dozor аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 587
Спасибо получено: 260
doktorsvet
замеры делал осциллографом на измерительном сопротивлении R=0.24 Ом. Надеюсь так понятней изъясняюсь.
Спасибо сказали: 1234567890

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Вечный фонарик. 8 года 5 мес. назад #1565

doktorsvet
doktorsvet аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 328
Спасибо получено: 93
ну а теперь просто для меня повесь кондер 500мкф и амперметр по входу - глянь как изменится яркость светодиода и сколько будет жрать , потом отпишись :)
