ТЕМА:

Тут решил поделиться своим ЛОХОВСТВОМ. Отдавали мне разные родственники сгоревшие датчики движения освещения.. Тут мне потребовался один датчик и я решил заняться ремонтом. Один чинить не выгодно (долго въезжать в тему - решил починить все). У всех одинаковая неисправность - сгоревший симистор. Меняю симистор, оказывается датчик выдает ЛОЖНЯК ЗА ЛОЖНЯКОМ каждые 2-20 секунд. Я протестил все кондеры, протестил всю линию питания, цеплял кондеры 50 кратной емкости поверх родных.. все почти бесполезно.!!! Схему родную в инете найти не смог, пользовался похожими. Снял видеоролик с осцила с комментариями, как проходит какая-то помеха, и систематически сбивает датчик движения на ложняки. Хотел выложить видос с кучей не родных схем, на СИСТЕМНУЮ ОДИНАКОВУЮ неисправность пяти датчиков движения. Короче писец, сколько рабочего времени было убито. ПИСЕЦ, ПИСЕЦ, ПИСЕЦ... ПОЧТИ СМЕНА !!!

Когда видосы с осцила были отсняты, были подготовлены к выкладыванию десяток схем, промелькнула мысль.. А может накрыть ПОДКЛЮЧЕННЫЙ датчик движения картонной коробочкой??!! ..... Накрыл.. и все заработало БЕЗ ЛОЖНЯКОВ.!!!!!!!

ВЫВОД: Когда ремонтируешь температурные датчики движения, нужно закрывать от света пироэлемент, а не делать измереиня, когда он ХОТЬ СЛЕГКА, освещается комнатным светом.


Короче... народ... не натыкайтесь на мои ошибки..



Свет попадает в такой датчик через вентиляционные отверстия, которые при штатном монтаже, закрыты от света. В инструкции об этом ни слова!

Ну... может кому пригодится - схемы 15-и датчиков движения на освещение:

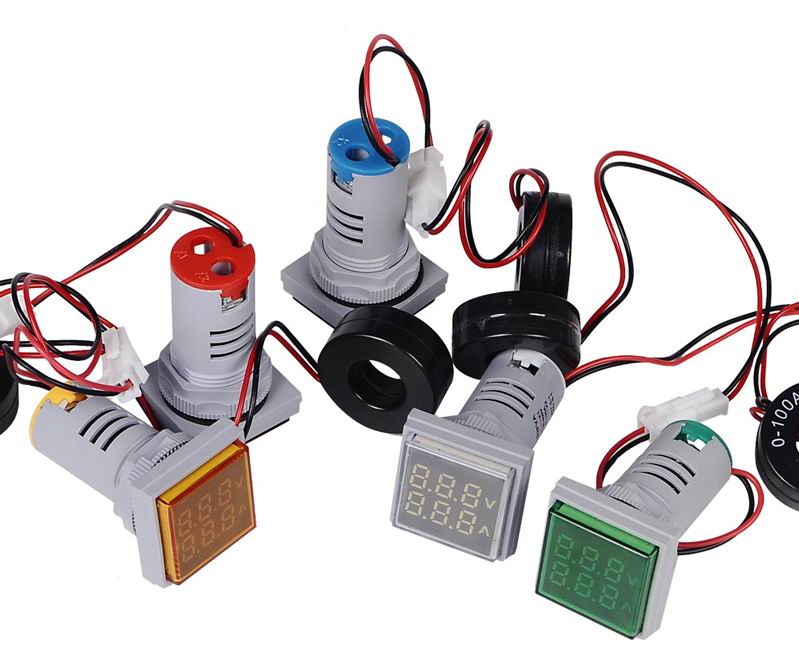

Там выше в этой теме писал, что выбирал себе такие вольт-амперметры. Пришли. Меряют пассивную нагрузку правильно, а например, пылесос или нагреватель типа "Ветерок" с совсем слабым вентилятором - завышают показания процентов на 20%.
