Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12853

DELAMORTO
Живу я здесь
Живу я здесь
Сообщений: 1897
Спасибо получено: 931
Можно и так наверно

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12861

Binks
Давно я тут
Давно я тут
Сообщений: 102
Спасибо получено: 25

Орбит 2 пишет:

Binks пишет: https:/


Ролик прикольный но не чего более. Ещё бы телепортацией назвали. Мат часть пусть лучше учат!

Ролик не для того, что бы в нём искали принцип, его там нет, я его выложил в надежде, что кто то увидит в нём схожесть с синими трубами которые называют ТТ в Турецкой версии генератора трёх фаз на стеклянном столе.
Спасибо сказали: gluxar

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12869

gluxar
Живу я здесь
Живу я здесь
Познание и есть мое богатсвою
Сообщений: 355
Спасибо получено: 296

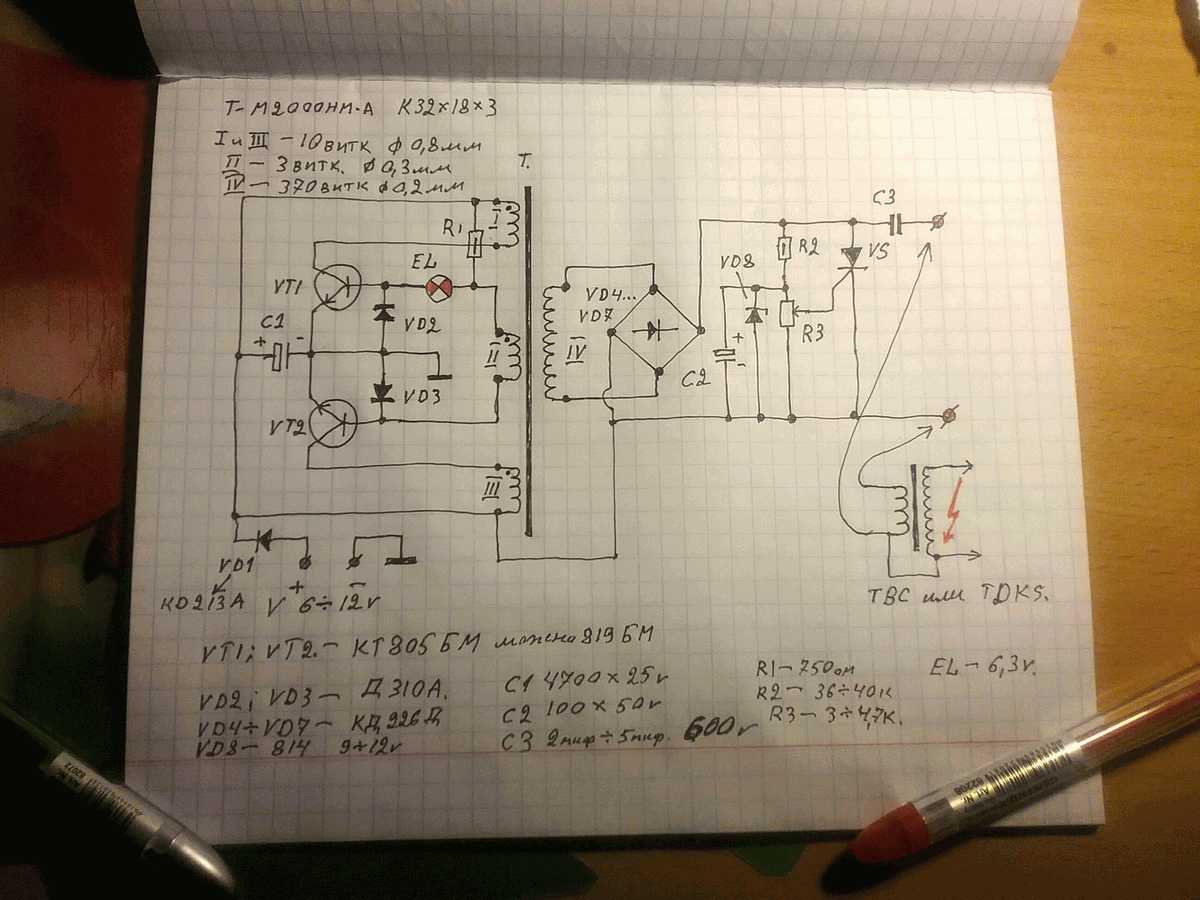

Выкладываю схемкугенератора, вернее двух генераторов,для получения мощного эл. Поля



Уменьшил размер изображения (Vasilius)
Вложения:
Спасибо сказали: Roman, fed

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от Vasilius.

Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12873

Binks
Давно я тут
Давно я тут
Сообщений: 102
Спасибо получено: 25
gluxar, какая частота импульсов тиристора? можно ли менять частоту в данной схеме и если да, то в каком диапазоне?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12877

Indach
Захожу иногда
Захожу иногда
Сообщений: 40
Спасибо получено: 8

Binks пишет: gluxar, какая частота импульсов тиристора? можно ли менять частоту в данной схеме и если да, то в каком диапазоне?

R3 регулирует частоту разраяда С3.Всё что слева работает на частоде где то 10-15 кгц..справа ниже 150-200гц.Одно но..скорей всего тирик уйдет в нервану после разряда на индуктивность.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12878

aleksandr
Новый участник
Новый участник
Сообщений: 1
Спасибо получено: 0
Схем не нашел...

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12879

uvsem
Новый участник
Новый участник
Сообщений: 13
Спасибо получено: 2
Такая же схема прекрасно работала в своё время на самодельных системах зажигания Тогда ставили КУ202Н Нирваны не видел однако

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12880

Binks
Давно я тут
Давно я тут
Сообщений: 102
Спасибо получено: 25

Indach пишет:

Binks пишет: gluxar, какая частота импульсов тиристора? можно ли менять частоту в данной схеме и если да, то в каком диапазоне?

R3 регулирует частоту разраяда С3.Всё что слева работает на частоде где то 10-15 кгц..справа ниже 150-200гц.Одно но..скорей всего тирик уйдет в нервану после разряда на индуктивность.

Indach спс, тиристору не чего не будет, но вот частота низковата.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12884

gluxar
Живу я здесь
Живу я здесь
Познание и есть мое богатсвою
Сообщений: 355
Спасибо получено: 296

Indach пишет:

Binks пишет: gluxar, какая частота импульсов тиристора? можно ли менять частоту в данной схеме и если да, то в каком диапазоне?

R3 регулирует частоту разраяда С3.Всё что слева работает на частоде где то 10-15 кгц..справа ниже 150-200гц.Одно но..скорей всего тирик уйдет в нервану после разряда на индуктивность.[/quote

Частота тирика,его комутация зависит от емкости С3, если увеличивать емкость С3, тогда частота затухает, а длительность разряда повысится и на оборот.Теоритически емкостьС3 является источником Э.Д.С.имеющее нулевое внутр.сопротивление и способна создать при коммутации, ток вплоть до бесконечности,при нулевом сопротивлении нагрузки.Левая часть генератора работает на частоте 18-32кГц, а правая, до 1кГц, все зависить от контура
С3 и L, а чтобы тирик не ушол в нервану,ставте такой-Т132-50-9-4.с током 50 ампер и напругой 900 вольт.

Спасибо сказали: allanova27

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12886

Indach
Захожу иногда
Захожу иногда
Сообщений: 40
Спасибо получено: 8

gluxar пишет:

Indach пишет:

Binks пишет: gluxar, какая частота импульсов тиристора? можно ли менять частоту в данной схеме и если да, то в каком диапазоне?

R3 регулирует частоту разраяда С3.Всё что слева работает на частоде где то 10-15 кгц..справа ниже 150-200гц.Одно но..скорей всего тирик уйдет в нервану после разряда на индуктивность.[/quote

Частота тирика,его комутация зависит от емкости С3, если увеличивать емкость С3, тогда частота затухает, а длительность разряда повысится и на оборот.Теоритически емкостьС3 является источником Э.Д.С.имеющее нулевое внутр.сопротивление и способна создать при коммутации, ток вплоть до бесконечности,при нулевом сопротивлении нагрузки.Левая часть генератора работает на частоте 18-32кГц, а правая, до 1кГц, все зависить от контура
С3 и L, а чтобы тирик не ушол в нервану,ставте такой-Т132-50-9-4.с током 50 ампер и напругой 900 вольт.

Ну Вы что..когда кондей перезарядится тирику точно хана будет..диод нужен

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от Indach.

Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12904

doktorsvet
Завсегдатай
Завсегдатай
Сообщений: 290
Спасибо получено: 92

jay80 пишет: Схема установки на 200вт
ur4qtp.ddns.ukrtel.n...-120.shtml
elwo.ru/publ/skhemy_.../28-1-0-64

джей видос - фуфло - чтобы лупило как на заставке, нужно этот кондер импульсно подключать к повышающему трансу :)
(посоветуй афтору видео)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12953

Мир
Новый участник
Новый участник
Сообщений: 12
Спасибо получено: 8
Мотаем катушку Грин бокс
Спасибо сказали: Binks, allanova27

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12955

vas76
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 38
Спасибо получено: 7
а почему комментарии к видео отключены ? что бы лишних вопросов не задавали ?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12956

Binks
Давно я тут
Давно я тут
Сообщений: 102
Спасибо получено: 25

Мир пишет: Мотаем катушку Грин бокс

ха-ха-ха, я вам таких видео и катушек намотаю сколько хотите, да и на ютубе и так полно таких знатоков, а где рабочее устройство?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Поиск принципа работы генератора Капанадзе 8 года 10 мес. назад #12966

DELAMORTO
Живу я здесь
Живу я здесь
Сообщений: 1897
Спасибо получено: 931
Спасибо сказали: berserk

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от DELAMORTO.
*
