Генератор Расаветра

[эдуард19]

Чем бы дитятко не тешилось!
Коммутировать низкочастотные высоковольтные(на большие токи) цепи можно с помощью искрового разряда(ОЭДС источника).

Разрядник там не нужен. Можно сделать резонансную накачку вторички, что более экономно. На выходе можно инвертор. Но лучше вторичку модулировать, затем ее  "детектировать"

[Туман]

"Гэний" неделю уже видео снимает! :woohoo:  Вот это насмотримся!  Сериал "богатые тоже плачут". :woohoo:

Диод вопрос к тебе как спецу по преобразователям. Посмотри пожалуйста видео где Капа эксил  с 3-фазной на ТТ турецкое видео. Там щиток пусковой(треугольником ) в нем лежит преобразователь. Что за такой зверь если не трудно схемку.

[diod]

"Гэний" неделю уже видео снимает! :woohoo:  Вот это насмотримся!  Сериал "богатые тоже плачут". :woohoo:

Диод вопрос к тебе как спецу по преобразователям. Посмотри пожалуйста видео где Капа эксил  с 3-фазной на ТТ турецкое видео. Там щиток пусковой(треугольником ) в нем лежит преобразователь. Что за такой зверь если не трудно схемку.

Ссылку кинь на видео!

[Туман]

"Гэний" неделю уже видео снимает! :woohoo:  Вот это насмотримся!  Сериал "богатые тоже плачут". :woohoo:

Диод вопрос к тебе как спецу по преобразователям. Посмотри пожалуйста видео где Капа эксил  с 3-фазной на ТТ турецкое видео. Там щиток пусковой(треугольником ) в нем лежит преобразователь. Что за такой зверь если не трудно схемку.

Ссылку кинь на видео!

https://www.youtube.com/watch?v=q1-S3EgaWIE
2:49 и дальше тоже

[diod]

Так там толком ничего не видно кроме трансформатора! Трансов таких пруд пруди. Похож как от бесперебойника ватт на 200-300. А преобразователь любой может быть. Двухтакт, мост, полумост. От преобразователя то что в основном нужно!? С низкого постоянного напряжения сделать высокое постоянное(или переменное) определенной амплитуды и мощности! А так собирай на чем хочешь и что есть в наличии. Ну и на что умения хватит. Проще, для меня лично, двухтактный. До 500-700вт. можно пробовать и от 12в. источника питать. Вот только ток потребления не малый будет! Можно и до 24в. и выше поднять, но уже другие комплектующие нужны. Я имею ввиду выходные транзисторы. А на видео, если то действительно там преобразователь, то он на частоту максимум до 1кГц. Сердечник то железный!

[Extint Spin]

Вероятно, в тему...

[attachment=2604]Umno.png[/attachment]

До сих пор передо мною стоял вопрос - как от вторички зарядить контурный?
Данная схема это реализует.

[Mibor]

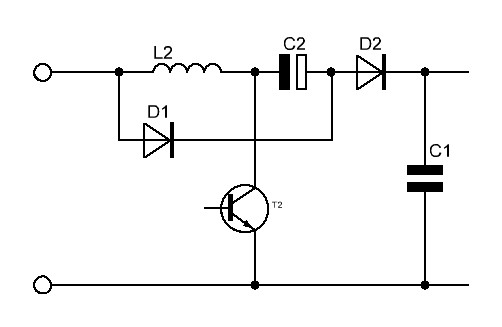

То же, но электронное..

[attachment=2608]psu-110.png[/attachment]

С ув.

[черкес]

Схема в патенте кажется интересней .  К напряжению конденсатора С3 добавляется оэдс катушки, и общая вольтодобавка получается больше .?

[Mibor]

..К напряжению конденсатора С3 добавляется оэдс катушки и общая вольтодобавка получается больше .?

Да, скорее всего вы правы.
С ув.

[Green]

Оно же,только нарисовано по другому.

[attachment=2613]vol.JPG[/attachment]

[Не квадрат]

Вероятно, в тему...

[attachment=2604]Umno.png[/attachment]

До сих пор передо мною стоял вопрос - как от вторички зарядить контурный?
Данная схема это реализует.

...теперь обмотку реле используем как индуктор для ВВ

[Extint Spin]

Блуждаем в трех соснах
Всего-то нужно - накачать вторичку током и пока она на "сдулась" ударить высоким по индуктору...

Спойлер

yadi.sk/i/ncTIvY7S3Gh8VH
yadi.sk/i/A8gB0Jvx3Gh8XJ
yadi.sk/i/57_UM0ow3GkVDp
https://www.youtube.com/watch?v=AMkywy34A78
[attachment=2658]КонтурРВ2.jpg[/attachment]
В роли резонатора катушка тонкого провода под толстой катушкой
Однако, длину "индукторной" катушки нужно подбирать, согласовав оптимальное расположение узлов/пучностей резонатора в месте соединения с резонансным контуром
http://realstrannik.com/media/kunena/attachments/728/Johnlisnext-energy.pdf

[свернуть]

А видео пора бы уже и показать, раз обещали.

[Влад]

На 17 минуте Романов по ходу о нашем расаветра говорит, (до 16 минуты можно не смотреть)
https://youtu.be/2goOsGZTxf0
[video]https://youtu.be/2goOsGZTxf0[/video]
пороговый элемент кстати прерывает напругу на пике волны (если кто помнит слова РВ),
да и питание двух контуров раздельное:


[attachment=2674]2017-04-12.png[/attachment]

[bogdan64]

Это для NOR-Tanyd. И схема в деталях смахивает на схему Рассаверта.
https://www.youtube.com/watch?v=ET7CrFDs6fY

[leksus]

В роли резонатора катушка тонкого провода под толстой катушкой
Однако, длину "индукторной" катушки нужно подбирать, согласовав оптимальное расположение узлов/пучностей резонатора в месте соединения с резонансным контуром

Кто нибудь пробовал раздвигать витки индукторной катушки и геометрически подбирать режим работы?
Ролик по теме геометрии катушек https://www.youtube.com/watch?v=kdwVR-DnF-I
