Забыл добавить, катушки мотались двойным проводом, поэтому магнит работал и на притяжение и на отталкивание, а управление моторными катушками я делал с помощью двух соденоидов намотанных на ферритах. Каждый соленоид с намоткой в 2 провода. Соленоиды располагались снаружи от моторных катушек торцом к магниту. Со здвигом фазы на 90*

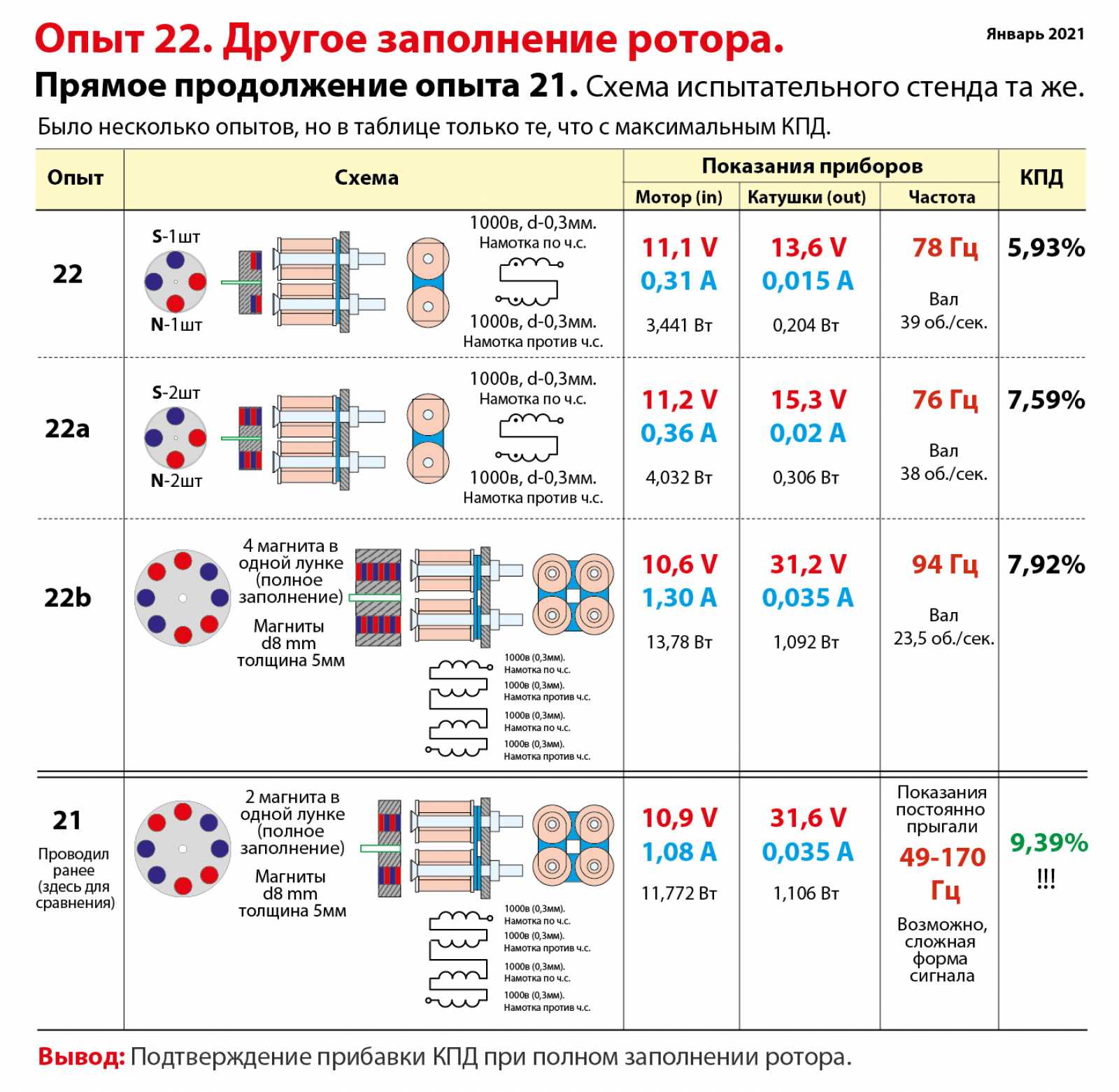

Опыт 22. Продолжим опыты с заполненным ротором.

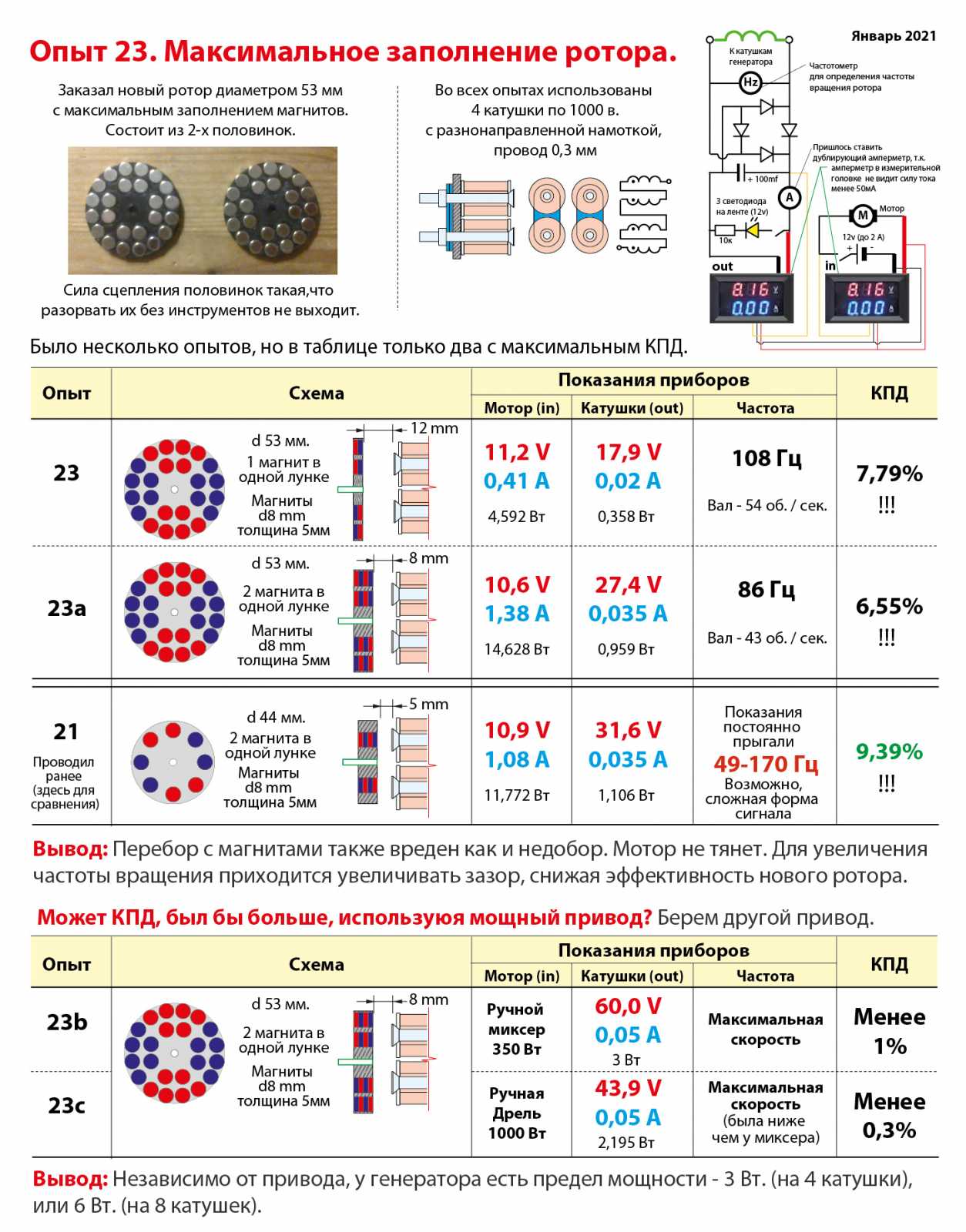

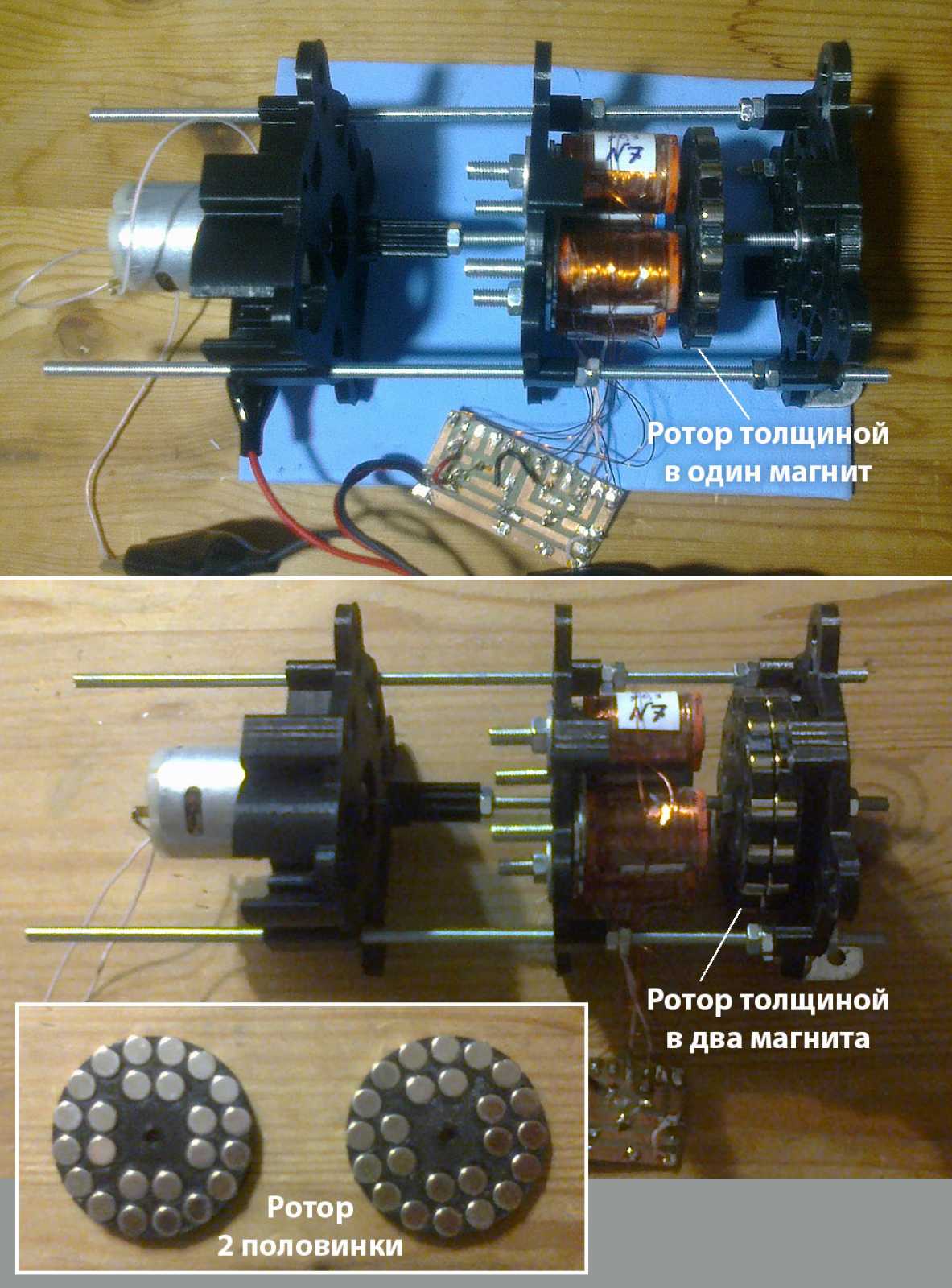

Опыт 23. Попробовал нагрузить ротор магнитами "под завязку". Заказал новый ротор. Испытал его...
Получил неожиданный результат - предел выдаваемой мощности.

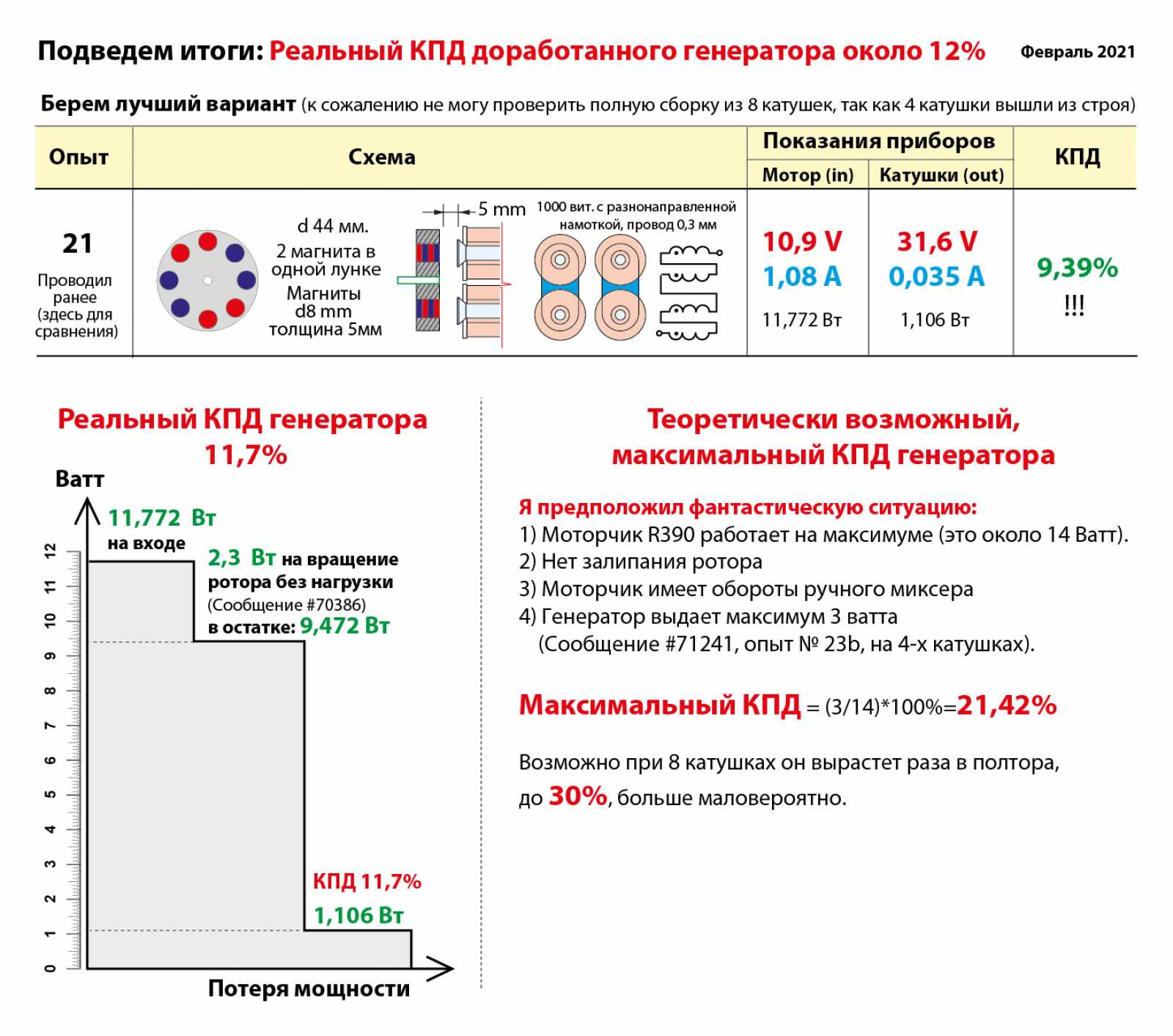

Подведем итоги... . Общий максимальный КПД всей установки чуть больше 9%. Для отдельного генератора этот показатель почти 12% (возможно с качером будет 15%)... А КПД 30% для данного агрегата - это уже научная фантастика

Я завершаю данный этап экспериментов. Нужно время для переваривания результатов. В дальнейшем явно нужно значительно менять конструкцию и учитывать "набитые шишки" для поднятия КПД. Либо купить готовый генератор (правильно выбрав конструкцию).



Ссылка на канал valeriyvalki - изготовителя ветряков разных размеров. .
Там много видео с грамотными измерениями своих агрегатов от самых маленьких до 10 киловатных монстров.

Жаль мужика, но его итог в поиске СЕ тоже печален. Максимум что достиг его мотор-генератор 51% КПД, но и этот результат потом не смог повторить. Потерял семью, зато увидел свое упрямство в достижении цели и сделал выводы. Конструкции были очень сложные и многообещающие.

AND пишет: Я завершаю данный этап экспериментов. Нужно время для переваривания результатов. В дальнейшем явно нужно значительно менять конструкцию и учитывать "набитые шишки" для поднятия КПД. Либо купить готовый генератор (правильно выбрав конструкцию).

Ссылка на канал valeriyvalki - изготовителя ветряков разных размеров. .
Там много видео с грамотными измерениями своих агрегатов от самых маленьких до 10 киловатных монстров.

Генератор с Али и что нужно сделать, чтобы получить примитивный генератор Люттмера? А ведь пустяк нужно сделать! rakatskiy.blogspot.c...6.html?m=1

Это еще одна попытка при минимальных затратах сравнить разные конструкции статоров аксиальных генераторов.

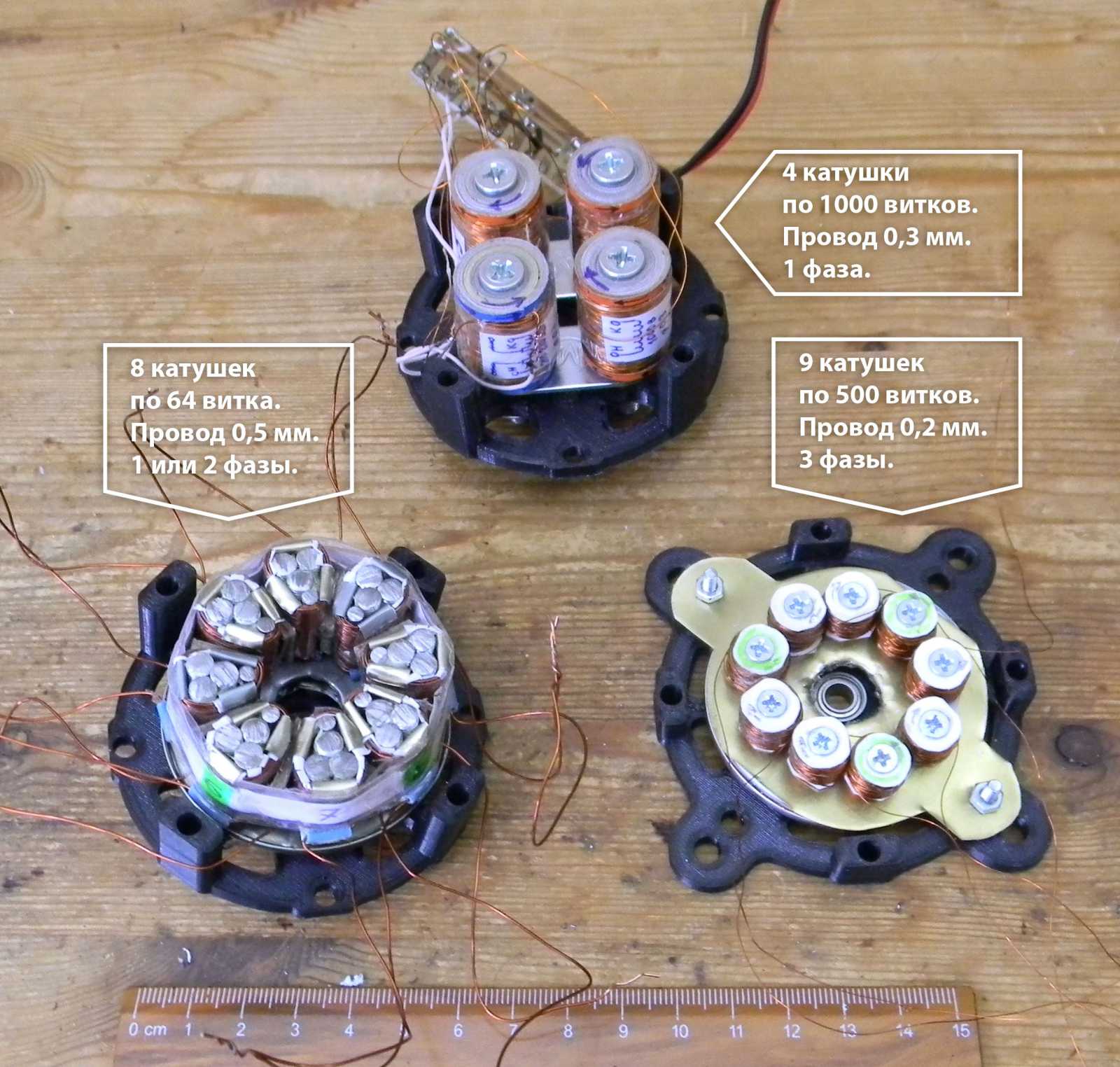

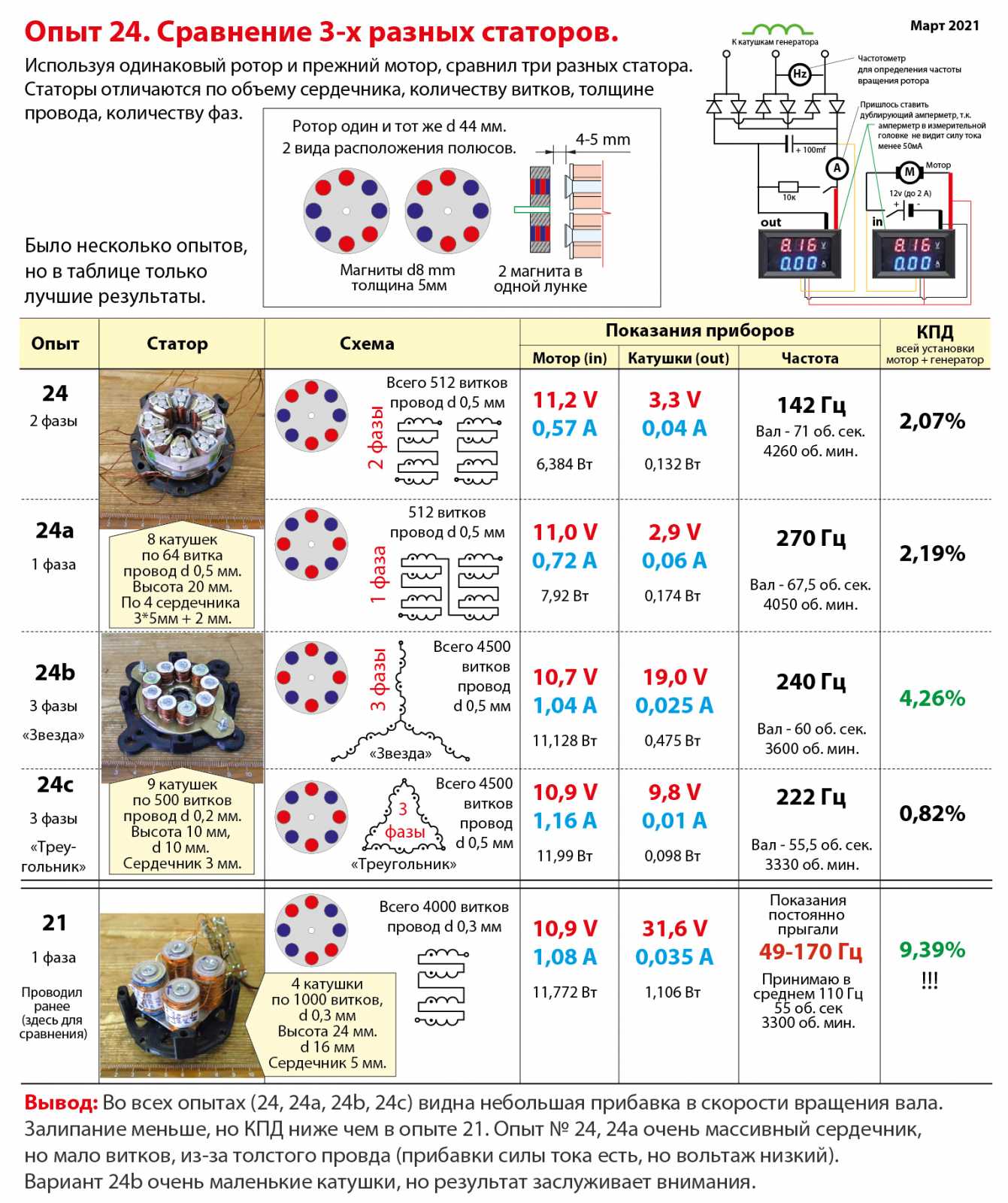

Опыт 24. Сопротивление нагрузке 10к. Статоры можно рассмотреть в прикрепленных фото.

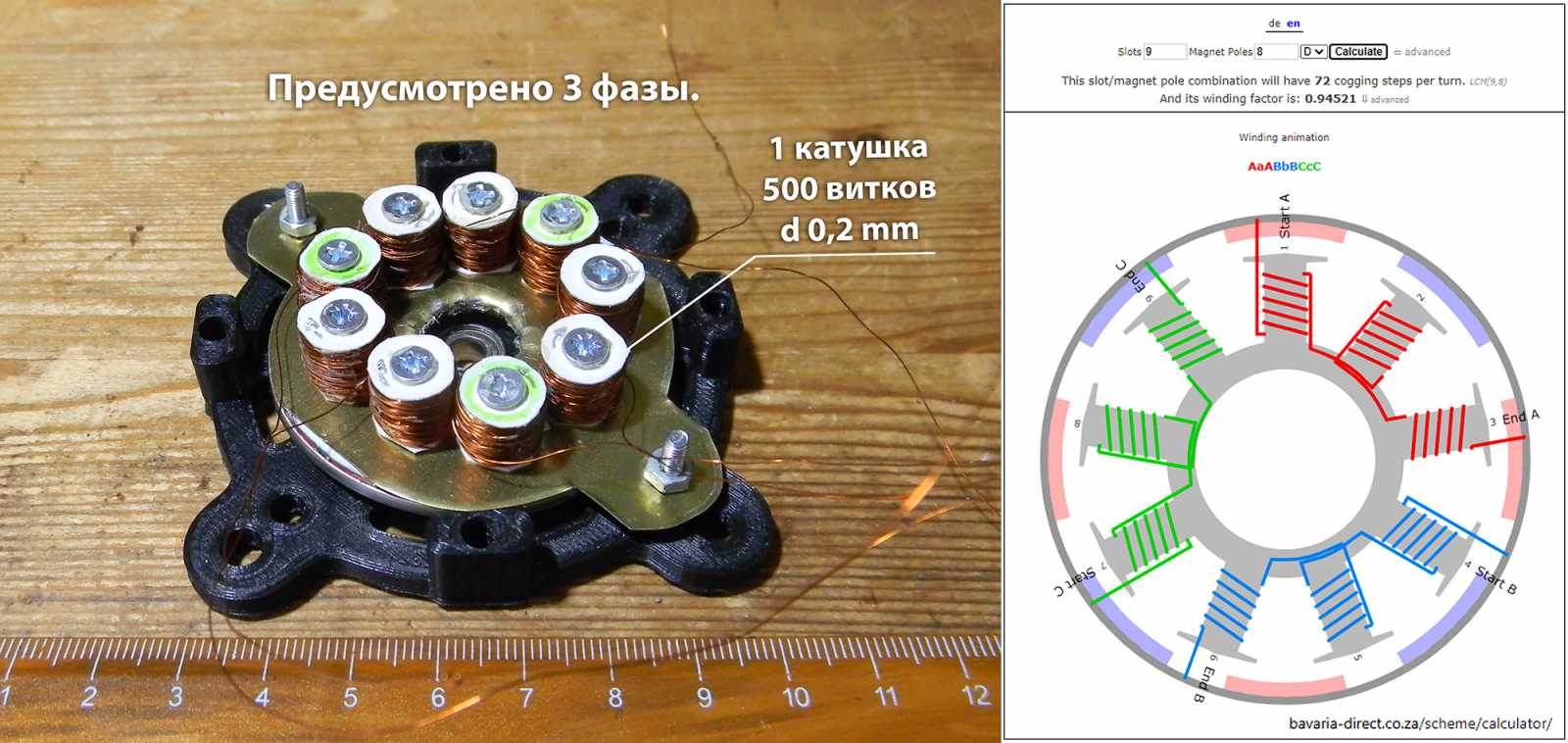

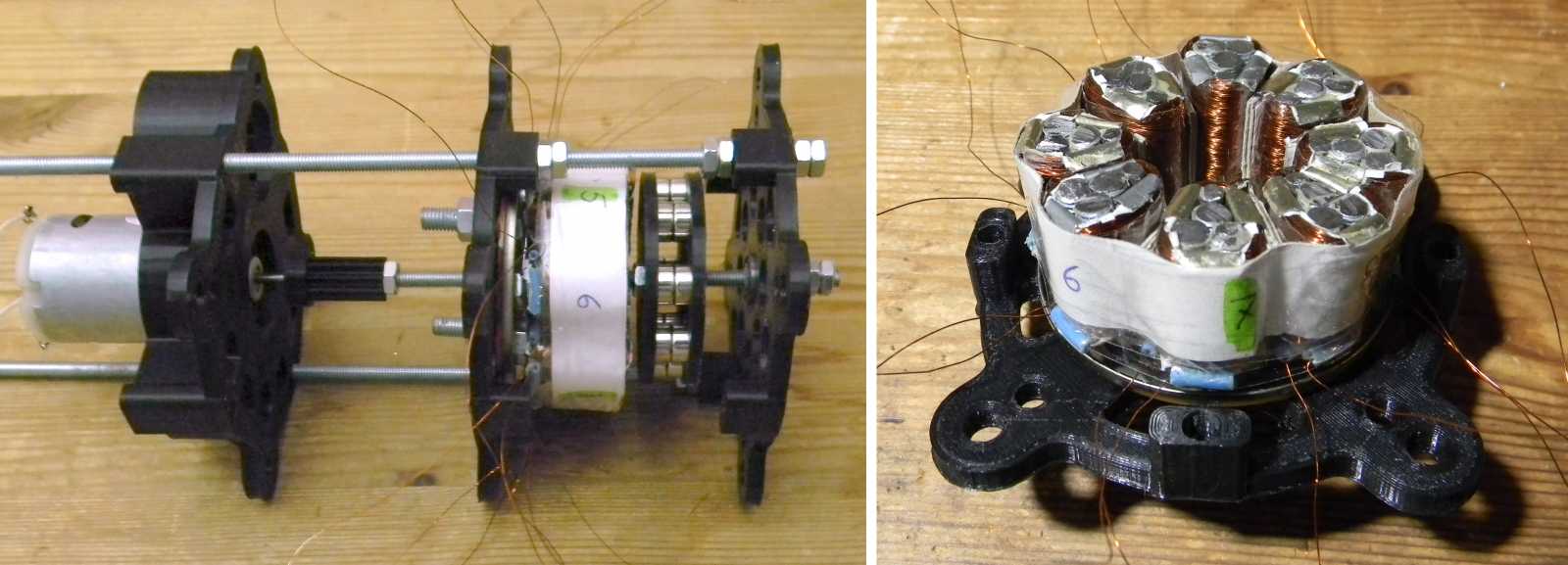

Опыт 25 или сюрпризы "неудачной" перемотки статора.

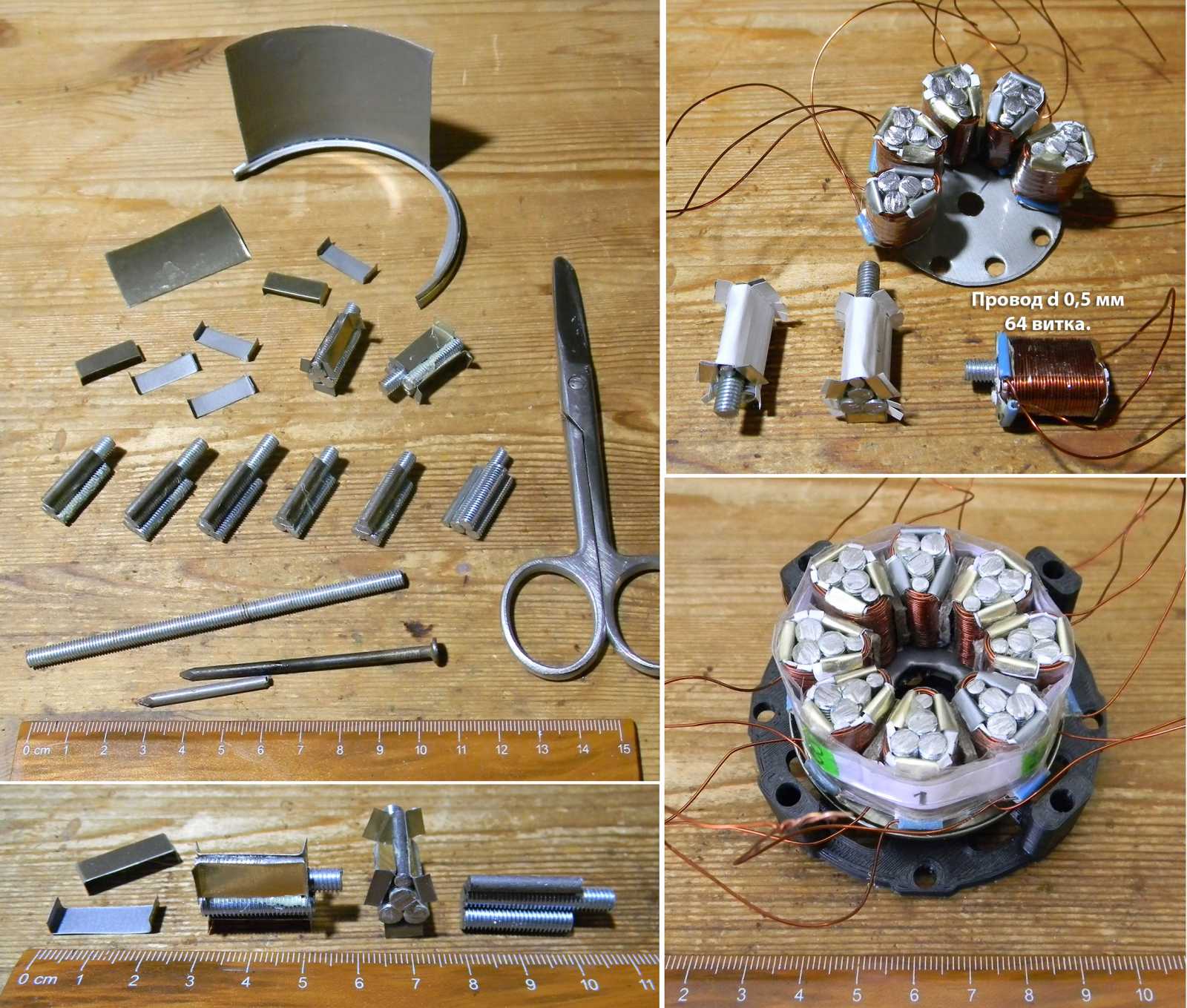

Вдохновленный результатами опыта № 24b (9 катушек по 500 витков, провод 0,2 мм), я решил повторить опыт 24а, но перемотав статор с 8-ю катушками. Удалив на каждой 64 витка провода диаметром 0,5 мм, я заменил его на 500 витков провода диаметром 0,2 мм. И тут пошли "сюрпризы" - на выходе был "0".

Я начал проверять каждую катушку по отдельности. В итоге:
- Катушки № 2, 3, 4, 6 давали от 6 до 7 вольт (по 0,01А)
- Катушки № 1, 5, 7 давали от 3 до 4 вольт (похоже на замыкание в центре катушки).
- Катушка № 8 ничего не выдала (короткое замыкание).

Но результат оказался обнадеживающим! Соединив всего 3 рабочие катушки (1 фаза) я получил 19,4 вольт и 0,025А и КПД 5,96% (при этом расход и частота совпадали с опытом 24а, а результат был лучше чем в опыте № 24b) При попытке соединить больше я получил новое "короткое замыкание".

Вся система (мотор + генератор) с этим статором реально могла дотянуть до 15-18% КПД (и 25-30% при двух статорах) если бы изоляция не подкачала.

Удачное видео с проверкой КПД мотор-генератора состоящих из двух "мотор-колес" на 3000W (используемых автором в ветряках).

Потребляемая мощность мотора на входе 51v*27А=1377W
Генератор на выходе (до контроллера) 59v*12a=708W
Итого: КПД 51,41%

Более высоких результатов у "мотор-генератора" я пока не встречал.
