Купи готовый драйвер для лазера. И не парь себе голову..или собирай на биполярах.. или это спорт такой ? Создавать себе проблемы и потом героически их решать....

Belostat пишет: Купи готовый драйвер для лазера. И не парь себе голову..или собирай на биполярах.. или это спорт такой ? Создавать себе проблемы и потом героически их решать....

Witch У нас перестраховшик.
Драйверы у него с 20-100 кратным запасом.
Он на четырёх полевиках 2н и 2п проводимости строит драйверы для ИГБТ.
Запас, конечно, ж..у не рвёт, но карман точно. У многих сварщиков карман не бездонный.
Допустим, схема Бармалея работает. Уже все признали. Комой мост- варит не слабо.
Или с HР3120 рулит вполне. Итальянцы часто применяют. Без таких громоздких вложений. Кстати, с HР3120 работал 7 лет на приводах 3х фазных. ДС в 3 фазы синуса. Выходили из строя когда ИГБТ сдохнет по причине выхода из строя микросхемы опто электронной аналоговой развязки по току. Слабое звено, как оказалось.
А так к ним HР3120 претензий нет, Если, с завода изготовителя.
Успехов.
И на старуху бывает порнуха.

Продолжаем подготовку

Foco пишет:

Belostat пишет: Купи готовый драйвер для лазера. И не парь себе голову..или собирай на биполярах.. или это спорт такой ? Создавать себе проблемы и потом героически их решать....

Witch У нас перестраховшик.
Драйверы у него с 20-100 кратным запасом.
Он на четырёх полевиках 2н и 2п проводимости строит драйверы для ИГБТ.
Запас, конечно, ж..у не рвёт, но карман точно. У многих сварщиков карман не бездонный.
Допустим, схема Бармалея работает. Уже все признали. Комой мост- варит не слабо.
Или с HР3120 рулит вполне. Итальянцы часто применяют. Без таких громоздких вложений. Кстати, с HР3120 работал 7 лет на приводах 3х фазных. ДС в 3 фазы синуса. Выходили из строя когда ИГБТ сдохнет по причине выхода из строя микросхемы опто электронной аналоговой развязки по току. Слабое звено, как оказалось.
А так к ним HР3120 претензий нет, Если, с завода изготовителя.
Успехов.
И на старуху бывает порнуха.

Так и скажите прямо - вы в восторге от моих старых поделок

Перенесу ка я свой старый пост сюда ... может вам он тоже вставит.

Сообщение отсюдева

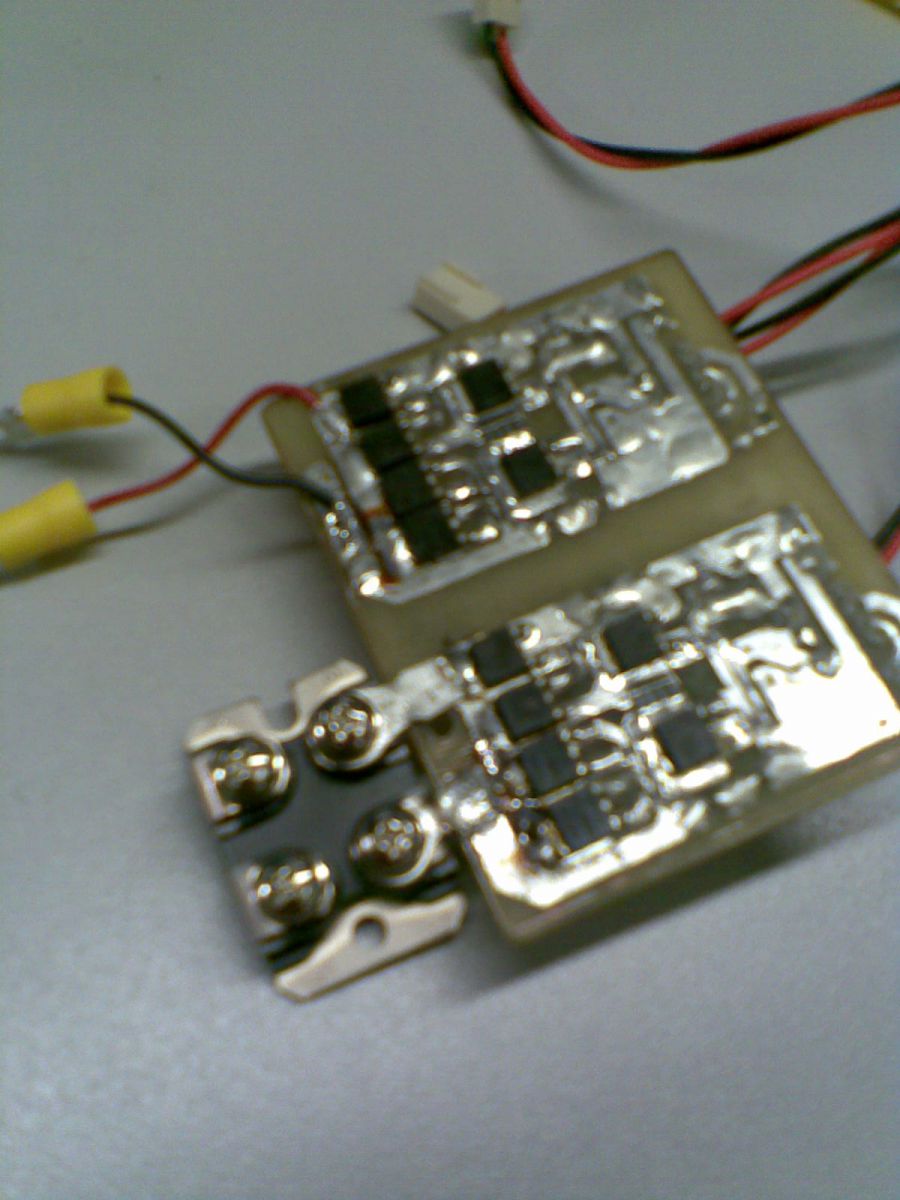

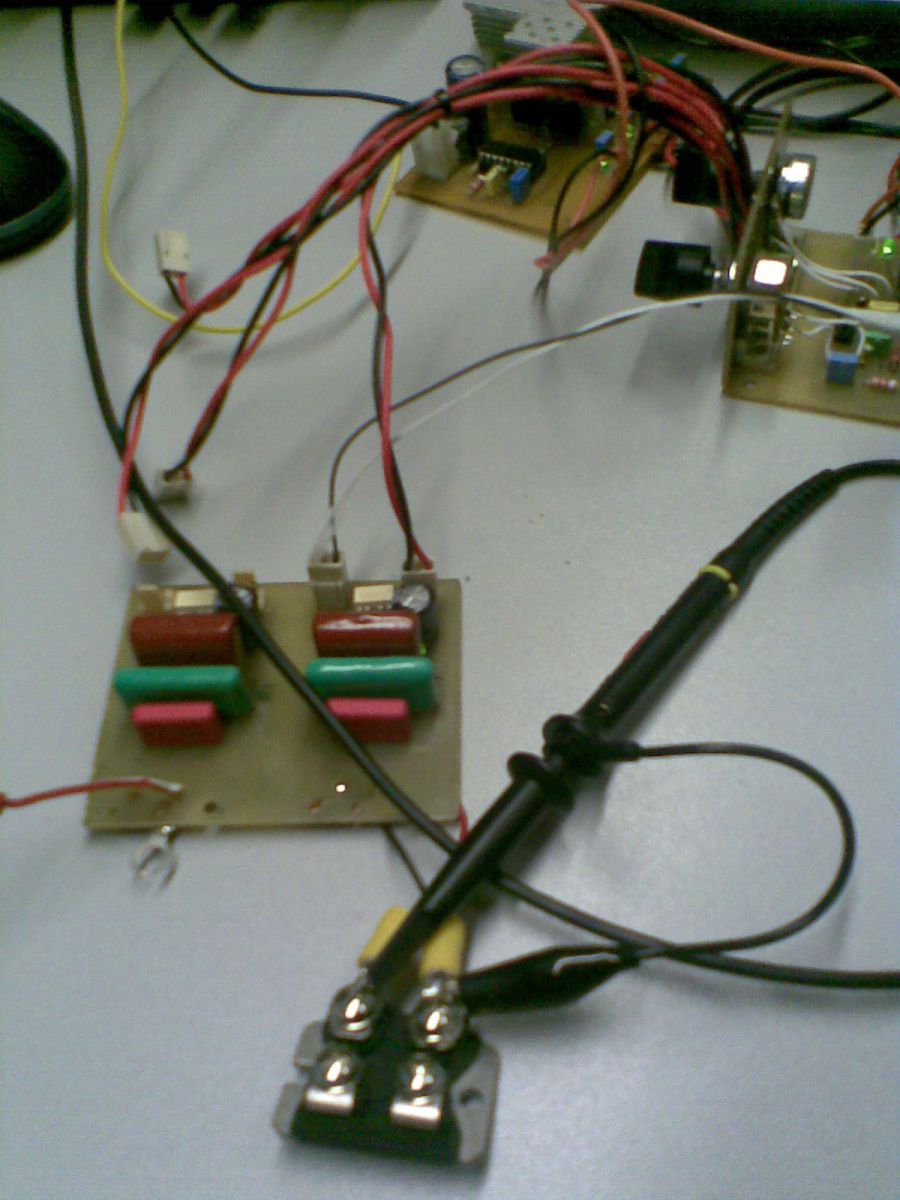

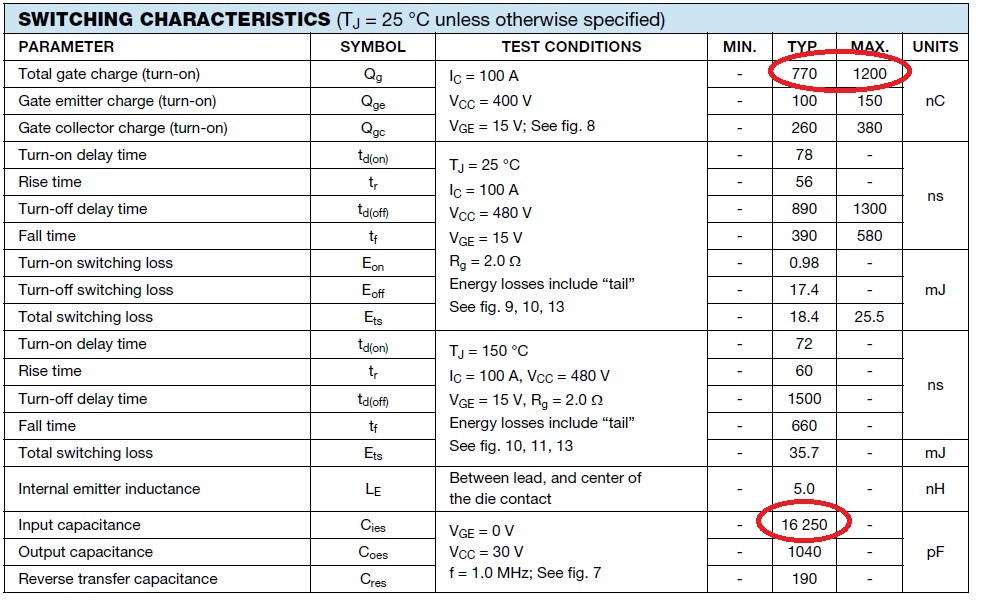

тестился полевик GA200SA60

И вот еще что, касательно разводки  о чем было сказано в посте
realstrannik.ru/forum/temy-vitalij/13433...tml?start=198#194088
Касательно индуктивностей L1 и L2.

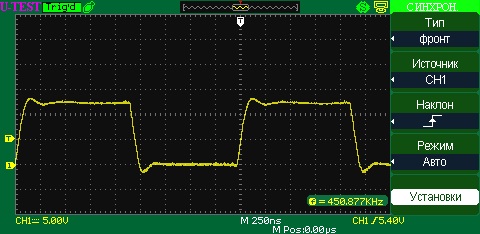

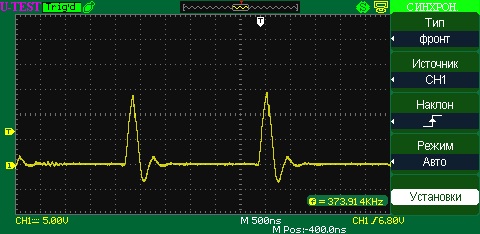

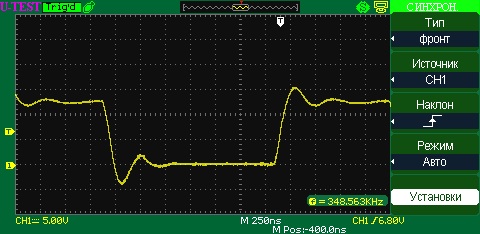

Ниже осциллограммы для двух случаев, в первом форма сигнала на затворе, при подключении силового ключа проводниками отрезком около 40 мм к драйверу - на указанные индуктивности приходится по 5 нГн.

осциллограммы

Выбросы на фронтах около 4В

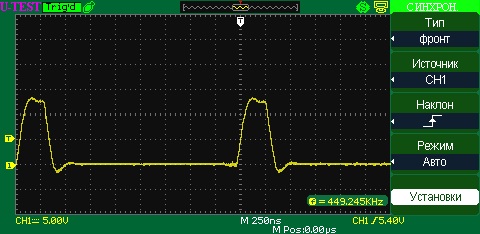

А теперь посмотрим какова будет форма сигнала, при условии что ключ подключен к драйверу непосредственно а индуктивности L1 и L2 стремятся к 0.

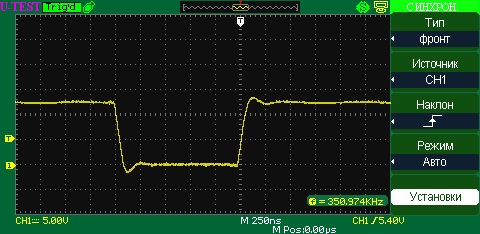

И на затворе :

Амплитуда выбросов упала более чем в два раза! За счет чего получилось поднять частоту еще примерно на 100 КГц ( за счет увеличения тока заряда и разряда .. более чем на несколько А )

Вот примерно так.
Исходя из выше изложенного, советую товарищам по цеху .. соблюдать правила трассировки ПП, для импульсных решений, и все у Вас получится
С уважением, Дмитрий

with пишет: Так и скажите прямо - вы в восторге от моих старых поделок

Не в восторге, Но Внимание заслуживает.
С Уважением.

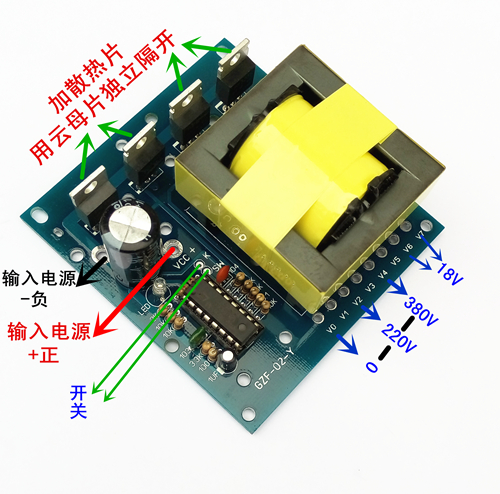

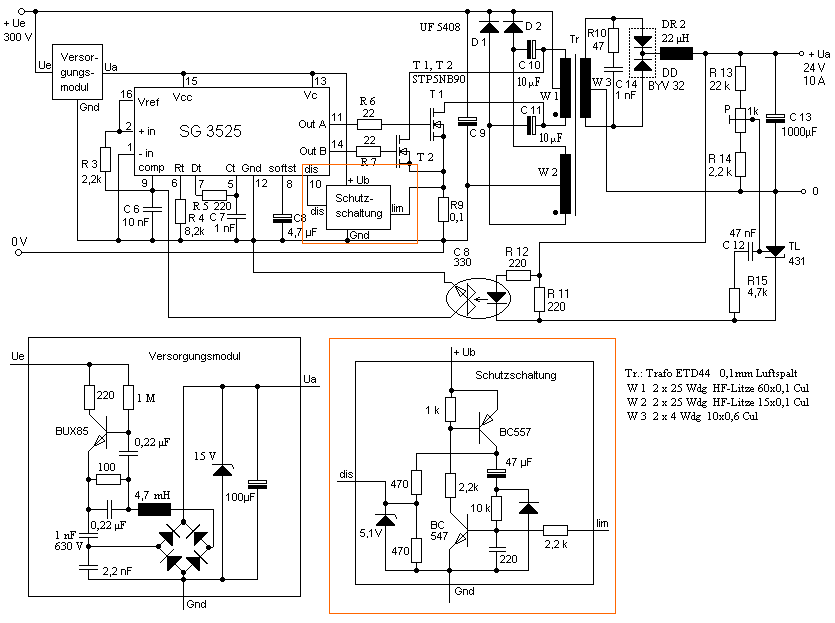

Не стал создавать тему решил написать сюда, если не в тему то извиняюсь.Купил вот такой преобразователь, не собранный, собирал сам. На выходе 3 напряжения 18, 220 ,380 конечно отличаются немного, но суть не в этом. Мне нужен регулируемый источник питания от 100 до 220в. Дабы не собирать самому купил готовый, но без регулировки. Скважность сделал сам по этой схеме, добавил оптрон и рег. делитель напряжения и всё. И вот здесь начались проблемы. При выставлениии на выходе 150в через минуту начинает греться конденсатор по входу питания 2200*16в и вздувается в последствии. Поменял на 25 вольтовый то же самое. и выгорела микросхема+ 2 транзистора. Схема простая классическая, 2 транзистора в паралель (irl3205) на каждое плечо, без вых. драйвера, шим- SG3205. Вопрос в том почему при регулировки скважности такое происходит, и можно ли это как то исправить. Спасибо.

Что? ни кто не знает, понял, зря написал. Можно удалять.

vas76 пишет: ...и можно ли это как то исправить?

Дросселек поставь по питанию после кондера, надо будет подобрать и все нормализуется. и после дросселя тоже небольшую емкость

Дроссель на питание транзисторов? или на всю схему ? да и как подобрать, хотя бы по какому принципу

3525 хорошая микросхема. Но два транзистора 3205 на каждое плечо многовато без драйвера

такие вот китайцы, хоть и пишут они 500 вт но при нагрузке лампочкой 150вт напряжение падает до 190в хотя на входе как и положено 12 остаётся выход через мост на FR607+ёмкость.

vas76 пишет: На выходе 3 напряжения 18, 220 ,380 конечно отличаются немного, но суть не в этом. Мне нужен регулируемый источник питания от 100 до 220в. Спасибо.

Посмотри сюда. Серега сделал нормальной блок. Там еще видео имеются и схемы.

Я не спорю хороший блок но регулировать числом витков вторичной обмотки, как то не очень удобно.

RuslanX Скажите, может диод поставить в разрыв питания вых. транзисторов. Посоветуете...
