ТЕМА:

vas76 пишет: Дроссель на питание транзисторов? или на всю схему ? да и как подобрать, хотя бы по какому принципу

На транзисторы лучше. подбор - взять несколько готовых и подключая посмотреть при каком на проводе питания лучше загасятся иимпульсы, но слишком большой дроссель может иметь большое сопротивление и поэтому не желателен, падение на нем будет большее.

vas76 пишет: RuslanX Скажите, может диод поставить в разрыв питания вых. транзисторов. Посоветуете...

Я не знаю что тебе нужно питать этим блоком питания.
И до конца не понял тебе нужен блок питания или инвертор?
Если блок питания, то я собирал вот такой. Но смотря где его использовать.
rcl-radio.ru/?p=6158
А можешь переделать схему добавить регулятор. Примерно как тут
www.tool-electric.ru/2016/09/12-35-350-sg3525.html

vas76 пишет:

ВНИМАНИЕ: Спойлер!

Не стал создавать тему решил написать сюда, если не в тему то извиняюсь.Купил вот такой преобразователь, не собранный, собирал сам. На выходе 3 напряжения 18, 220 ,380 конечно отличаются немного, но суть не в этом. Мне нужен регулируемый источник питания от 100 до 220в. Дабы не собирать самому купил готовый, но без регулировки. Скважность сделал сам по этой схеме, добавил оптрон и рег. делитель напряжения и всё. И вот здесь начались проблемы. При выставлениии на выходе 150в через минуту начинает греться конденсатор по входу питания 2200*16в и вздувается в последствии. Поменял на 25 вольтовый то же самое. и выгорела микросхема+ 2 транзистора. Схема простая классическая, 2 транзистора в паралель (irl3205) на каждое плечо, без вых. драйвера, шим- SG3205. Вопрос в том почему при регулировки скважности такое происходит, и можно ли это как то исправить. Спасибо.

ВНИМАНИЕ: Спойлер!

Приведенная вами схема походу не совсем то что вы собирали
На схеме инвертор собран по топологии пуш-пул .. с довольно необычным исполнением транса - основная первичка и вроде как обмотка выравнивающая размагничивание. К тому же на схеме сетевая понижалка и на одно питание.
Вы паяли повышалку и на несколько напряжений.
Чтоб дать более внятные советы .. нужна реальная схема того что вы паяли.
В любом случае электролит входной может вздуться из за слишком больших токов .. - это значит что скорей всего обмотка транса - первичная, подобранна не оптимально (мало витков) и при максимальном к.заполнении - транс заходит в насыщение.
Либо у кондера тупо слишком большое внутреннее сопротивление, и он не тянет желаемую нагрузку.

Я бы советовал вам собрать классического пушпула без ..всей дополнительной херотени и без стабилизации .. как соберете и укукаете что и как там дышит, добавите цепь обратной связи.
Как то так.

Из этой схемы я взял только подключение оптрона и делитель напряжения по выходу, и всё.

Да вот по вашей схеме, стоят 2 конденсатора по 10000 МКФ для ограничения выбросов.

RuslanX пишет:

vas76 пишет: RuslanX Скажите, может диод поставить в разрыв питания вых. транзисторов. Посоветуете...

Я не знаю что тебе нужно питать этим блоком питания.
И до конца не понял тебе нужен блок питания или инвертор?
Если блок питания, то я собирал вот такой. Но смотря где его использовать.
rcl-radio.ru/?p=6158
А можешь переделать схему добавить регулятор. Примерно как тут
www.tool-electric.ru/2016/09/12-35-350-sg3525.html

vas76 пишет: Да вот по вашей схеме, стоят 2 конденсатора по 10000 МКФ для ограничения выбросов.

Не понял! Сглаживание пульсаций обеспечивают емкости в 100n вполне успешно. А 10000 мкф посмотри где стоят? Они находятся в цепи питания, Ну и чем они отличаются от аккумулятора в данной цепи? Ты что то путаешь. Я не знаю что у тебя за схема, но выходное напряжение можно регулировать хоть с помощью изменения частоты или скважности.

RuslanX пишет:

vas76 пишет: Да вот по вашей схеме, стоят 2 конденсатора по 10000 МКФ для ограничения выбросов.

Не понял! Сглаживание пульсаций обеспечивают емкости в 100n вполне успешно. А 10000 мкф посмотри где стоят? Они находятся в цепи питания, Ну и чем они отличаются от аккумулятора в данной цепи? Ты что то путаешь. Я не знаю что у тебя за схема, но выходное напряжение можно регулировать хоть с помощью изменения частоты или скважности.

Частоту, если это пушик, во время работы крутить не советую!

Китайцы... думаю собрать по проверенной схеме с драйвером выходным на ключи, сама задумка купить готовый и переделать была в том смысле, не охота было мотать вых. трансформатор. Может в нём и есть проблема.

vas76 пишет: Китайцы... думаю собрать по проверенной схеме с драйвером выходным на ключи, сама задумка купить готовый и переделать была в том смысле, не охота было мотать вых. трансформатор. Может в нём и есть проблема.

Для двухтакта транс? А что его мотать!?! Что непонятно, спрашивай?!

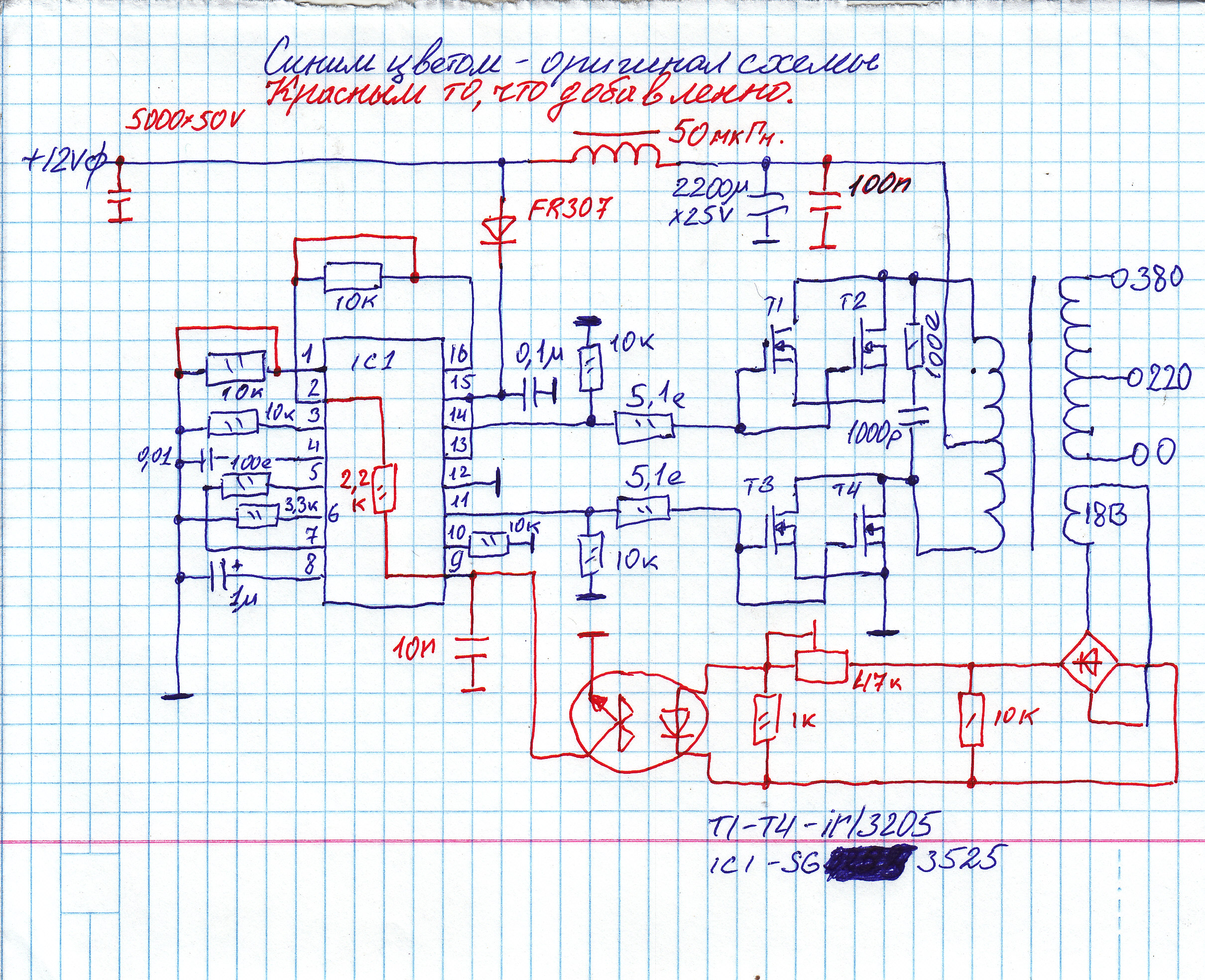

вот схема, правда немного ошибся, конденсатор 0,01 на 5 ножку а 4 в воздухе.

vas76 пишет: вот схема, правда немного ошибся, конденсатор 0,01 на 5 ножку а 4 в воздухе.

Грунд верхним ключам недорисован.

Во первых ваши ключи очень тяжелые по затворам, а вы их еще и в параллель наглухо кинули- так не делается, затворы каждый по отдельности надо развязать своим резистором ( иначе вы параллелите два миллеровских участка ... с последствиями ), и там нужен драйвер после шима.
Два - снаббер в первичной цепи нужно цеплять на каждую полу-первичку транса.
Далее - красную нижнюю цепь обратной связи отключите - и вообще она не правильная! светодиод должен питаться от порогового элемента ( стабилитрон либо управляемый стабилитрон ) но никак не находиться в вечно линейном режиме.
Вместо всей этой цепочки подключите переменный резистор - и задавайте К.заполнения вручную.
Резисторы на 10к на выходах микрухи - абсолютно лишние.
Какой используется сердечник трансформатор ? ( тип/ номер / диаметр центрального керна) и сколько витков в одной полу-первичке ?

Вы поймите меня правильно, это не моя схема, это готовый китайский конструктор. Про снабберы понял, про резисторы в затворах тоже понял. Без драйвера всё работает и всё холодное что с нагрузкой что без. Про обратную связь, я брал с готовой схемы правда там стояла по входу TL431 я поставил без неё. Как я понял нужно по цепи вх. питания поставить стабилитрон и от него через резистор на 9 ножку ? Транс готовый был.

vas76 пишет: Вы поймите меня правильно, это не моя схема, это готовый китайский конструктор. Про снабберы понял, про резисторы в затворах тоже понял. Без драйвера всё работает и всё холодное что с нагрузкой что без. Про обратную связь, я брал с готовой схемы правда там стояла по входу TL431 я поставил без неё. Как я понял нужно по цепи вх. питания поставить стабилитрон и от него через резистор на 9 ножку ? Транс готовый был.

TL431 - и есть управляемый стабилитрон с порогом срабатывания в 2.5В который внешним делителем подводится к любому напряжению. В коллектор ( катод ) этого стабилитрона включается оптрон .. выход которого подключается к входному операционнику шима 3525 - это 9 нога .. по памяти. Вот как то так.
Микросхема при страте увеличивает скважность до тех пор .. пока напряжение на вторичной обмотке под нагрузкой - не достигнет порога срабатывания 431. После этого оптрон начинает прижимать напряжение в входном УО шима .. приводя всю систему в какое то устойчивое состояние.

В общем, крутите пока скважность отдельным резюком.

With вы писали
Грунд верхним ключам недорисован, а что ?

vas76 пишет: With вы писали
Грунд верхним ключам недорисован, а что ?

Пририсуйте "землю" к истокам верхних клюяей
