Симулятор схем 9 года 2 мес. назад #3917
|
Ubuser
 Автор темы
Захожу иногда
Сообщений: 64
Спасибо получено: 36
|
Кто чем пользуется?

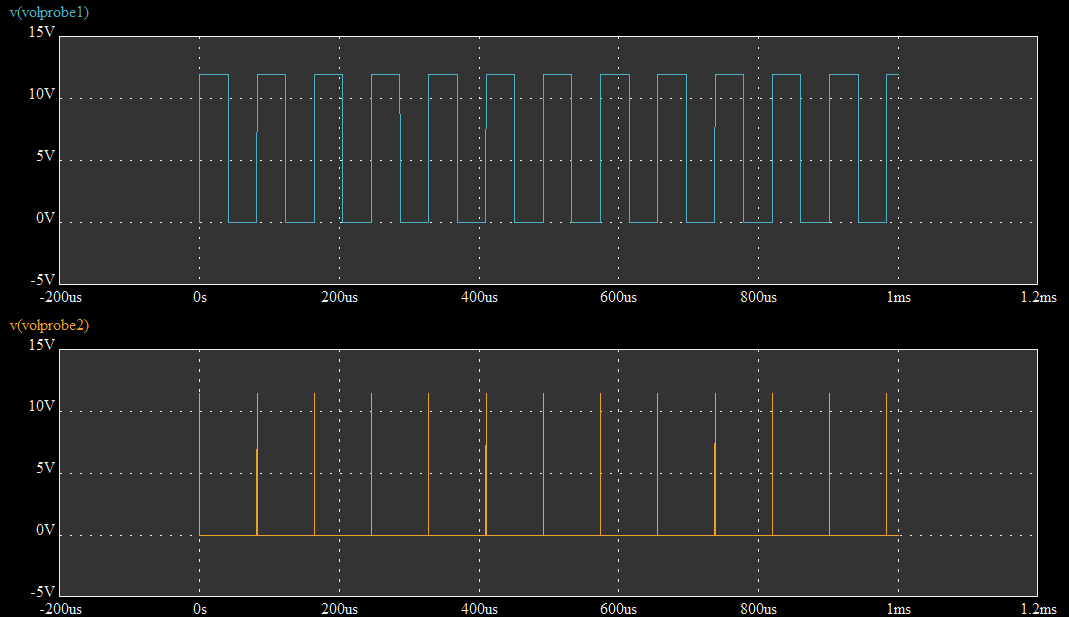

Захотел тут сэмулировать схему задержки импульса. Пошел гуглить, нагуглил EasyEDA - вроде как удобно, прямо в онлайне можно схемы рисовать, их симулировать, платы разводить. Онлайн библиотеки с кучей компонентов, не надо ничего придумывать. В теории удобно, в общем. Накидал схему на базе CD4011, запускаю - на выходе 0(это после того как избавился от всех ошибок, которые обработчик выкидывал). Начал укорачивать схему, ограничился единственным элементом NAND - на выходе 0. Выкинул CD4011, поставил Generic NAND элемент - на выходе какие-то импульсы, вместо нормального сигнала. Вот схема: easyeda.com/editor#id=wNH3p9rJ1j График на выходе:
На входе меандр 12.2кГц амплитудой 12В. На выходе какие-то импульсы. Я не пойму, то ли это "качество" софта, то ли я накосячил? Но где? |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
Симулятор схем 6 года 11 мес. назад #35786
|
with
Живу я здесь
Сообщений: 717
Спасибо получено: 471
|
Уже очень долгое время использую LTspice, из бесплатных - самый продвинутый симуль ( ИМХО ) Народ в нем симулит силовые инверторы всех форм и размеров, учитываются различные паразиты, индуктивные элементы моделятся с ферромагнитным сердечником .. Возможно будет смыслом написать какую нить вводную по этому симулю ... глядишь тогда дури на наших форумах станет меньше  Сеять разумное, доброе, вечное.
|
|
