ТЕМА:

Автогенератор для резонанса 7 года 10 мес. назад #12612

Sergey
Sergey аватар Автор темы
Не в сети
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 35
Спасибо получено: 0
Всем здравствуйте!
Цель вывести контур с индуктивностью до 30 микрогенри и емкостью до 0,1 микрофарад в резонанс
Поизучал я ее в интернете и решил сотворить сие чудо своими руками.
Выбрал схему генератора колпица. Даже попал мне ролик где про данный агрегат поясняет человек.

С его легкого пояснения и решил начать

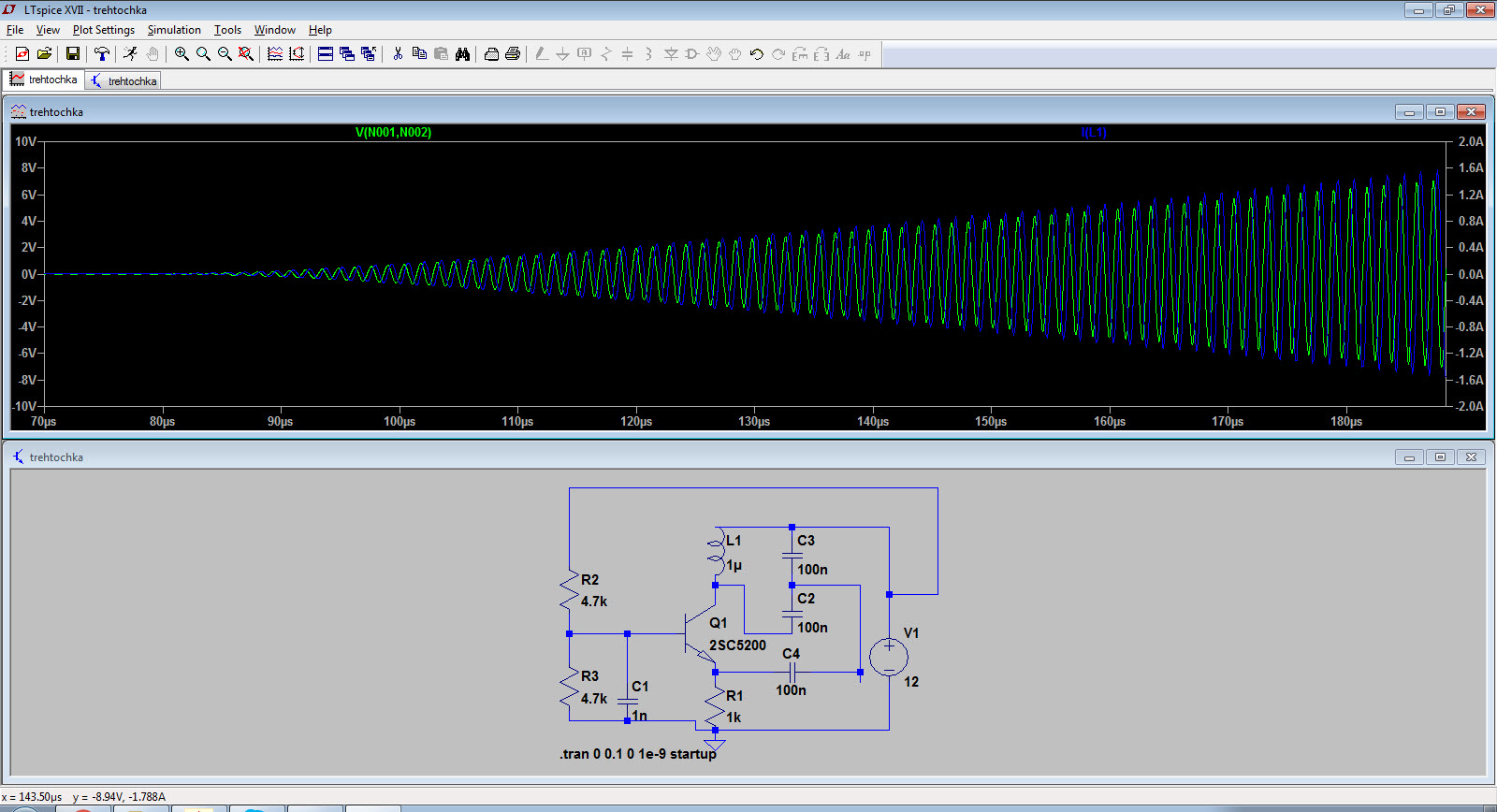

Установил такой же симулятор, поигрался номиналами деталей и дальше приобрел и спаял.
Но данная схема в реальности не запустилась, хотя на симуляторе спокойно показала отличную генерацию.

Прошу подсказать опытных инженеров, где затычка может быть?
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Автогенератор для резонанса 7 года 10 мес. назад #12617

Не квадрат
Не квадрат аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 361
Спасибо получено: 189
поставте переменники и дайте нужное смещение на базу, транзистор-транзистору -не брат и не сестра, вообщем разные праметры....

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Автогенератор для резонанса 7 года 10 мес. назад #12619

diod
diod аватар
Не в сети
Пользователь заблокирован
Пользователь заблокирован
Сообщений: 1227
Спасибо получено: 605
Вместо R2 поставь два последовательно включенных сопротивления. Постоянное на 3,3кОм и переменное на 1,5кОм. Попробуй еще транзисторы подбирать.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Автогенератор для резонанса 7 года 10 мес. назад #12733

Sergey
Sergey аватар Автор темы
Не в сети
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 35
Спасибо получено: 0

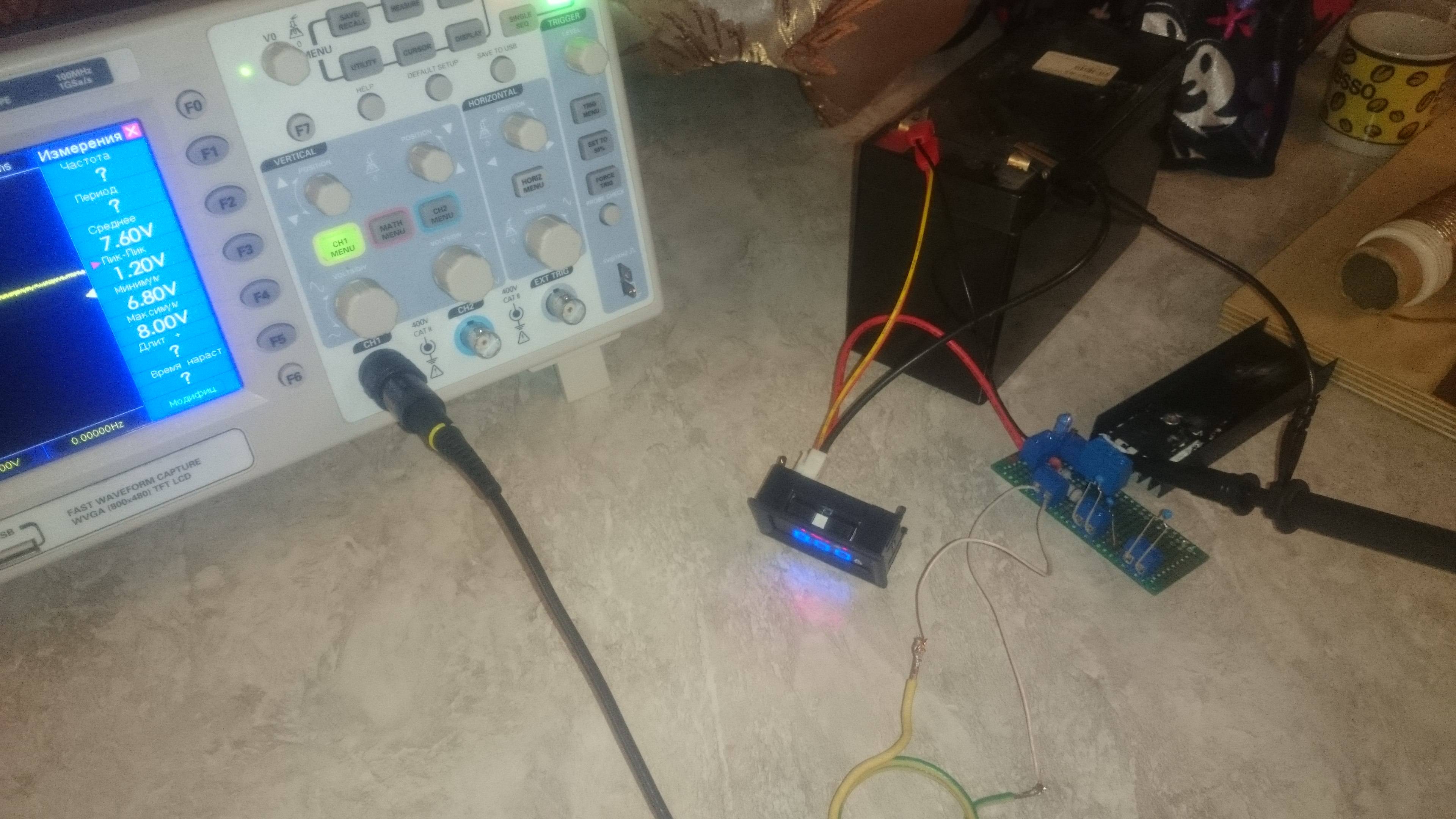

Поставил из наличия резистор на 3ком и переменный. На базу продавалось от 4,48 до 7.6 вольт. Колебаний также не наблюдалось, транзистор холодный. Но живой.
В чем ещё может быть загвоздка?
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от Sergey.

Автогенератор для резонанса 7 года 10 мес. назад #12738

Valavd
Valavd аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 491
Спасибо получено: 123
В симуляторе схема как вижу с трудом запустилась. Вы разницу между вашим транзистором и в схеме который не заметили? Реально какой ток потребления? Ваш транзистор практически закрыт.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от Valavd.

Автогенератор для резонанса 7 года 10 мес. назад #12745

yuri999
yuri999 аватар
Не в сети
Захожу иногда
Захожу иногда
Сообщений: 76
Спасибо получено: 15
У вас база транзистора, по переменке, "изолирована" от всего. С1 слишком мало. Попробуйте увеличить С1 до 1 мКф. И еще - увеличьте индуктивность контура и уменьшите емкость контура. 30 мкГ и 100п это частота резонанса около 92 кГц. Попробуйте 300 мкГ и 10п.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Автогенератор для резонанса 7 года 10 мес. назад #12747

Valavd
Valavd аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 491
Спасибо получено: 123
Да. На вскидку добротность контура слишком низкая. Итого на виду минимум две причины.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от Valavd.

Автогенератор для резонанса 7 года 10 мес. назад #12801

Sergey
Sergey аватар Автор темы
Не в сети
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 35
Спасибо получено: 0

Valavd пишет: В симуляторе схема как вижу с трудом запустилась. Вы разницу между вашим транзистором и в схеме который не заметили? Реально какой ток потребления? Ваш транзистор практически закрыт.

Ток потребления вместе с цифровым вольтметром 17,1 милиампер. Транзистор использовал из наличия.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Автогенератор для резонанса 7 года 10 мес. назад #12802

Sergey
Sergey аватар Автор темы
Не в сети
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 35
Спасибо получено: 0

yuri999 пишет: У вас база транзистора, по переменке, "изолирована" от всего. С1 слишком мало. Попробуйте увеличить С1 до 1 мКф. И еще - увеличьте индуктивность контура и уменьшите емкость контура. 30 мкГ и 100п это частота резонанса около 92 кГц. Попробуйте 300 мкГ и 10п.

База связана через кондер с эмитером, типо пишут классическая емкостная трехточка. Контур не хотелось бы так сильно менять, задача стоит как раз держать в резонансе контур с ёмкостью 0,01-0,1микрофарад с индуктивностью до 30 микрогенри. Я с видео пример взял, но попытался со своими параметрами контура.
Замена С1 на 1микрофарад не повлияла.
Что добавить чтоб связать базу получше с переменкой? Или может есть проще схема, типо качера бровина, только для контура лс и обязательно на емкостной обратной связи?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от Sergey.

Автогенератор для резонанса 7 года 10 мес. назад #12810

lisiyed
lisiyed аватар
Не в сети
Новый участник
Новый участник
Сообщений: 5
Спасибо получено: 1

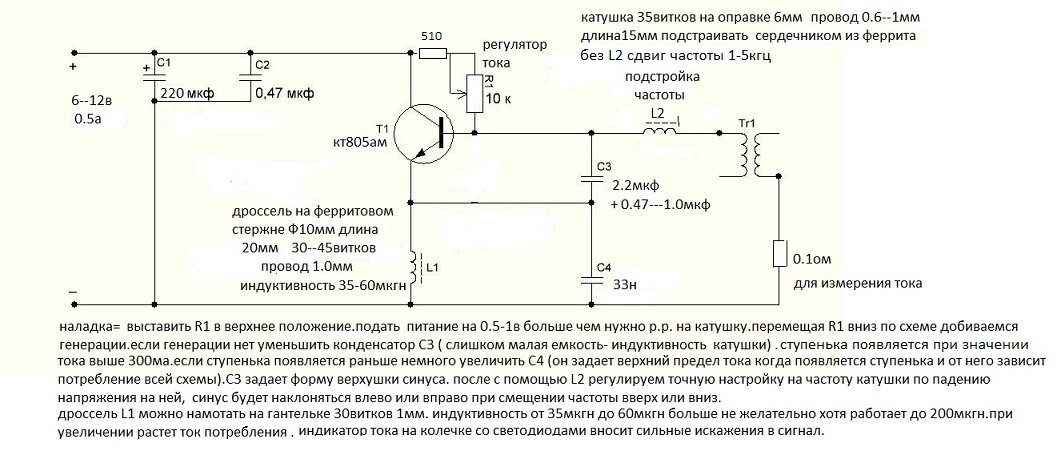

может подойдет такая.вместо ТР1 емкость.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от lisiyed.

Автогенератор для резонанса 7 года 10 мес. назад #12815

Valavd
Valavd аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 491
Спасибо получено: 123
С новой схемой будут новые проблемы. :)
Доведите до ума то что есть.
По любому измените соотношение L/C, т.е. не 1 мкГн, а минимум 10.
Плюс на этом транзисторе ток коллектора нужен также раз в десять больше, значит придётся поменять все резисторы. Поэтому проще найти более подходящий по мощности.
Определитесь с мощностью и частотой.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от Valavd.

Автогенератор для резонанса 7 года 10 мес. назад #12975

Sergey
Sergey аватар Автор темы
Не в сети
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 35
Спасибо получено: 0
да. видимо пока остановлюсь до полного понимания необходимых параметров.
А как будет известно еще проработаю по вашим замечаниям.
Благодарю всех за неоценимые советы!!!.
