У меня интересная схема 8 года 4 мес. назад #21930

Foco
Живу я здесь
Живу я здесь
Сообщений: 400
Спасибо получено: 81

Муравей пишет: Пока решил на этом же принципе изобразить кольцо Стивена Марка
По моему получилось хорошо
Хотя бы потому что транзисторы могут работать хаотично

Забавно, Хаотично - это хорошо. Без контрольно???

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 4 мес. назад #21936

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Для управления каждым полевиком можно ставить свой задающий генератор
Цель простая подзарядить кондер
На прежней схеме нет равномерных ударов
Может на задающий генератор влияют выбросы катушек

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 4 мес. назад #22076

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254

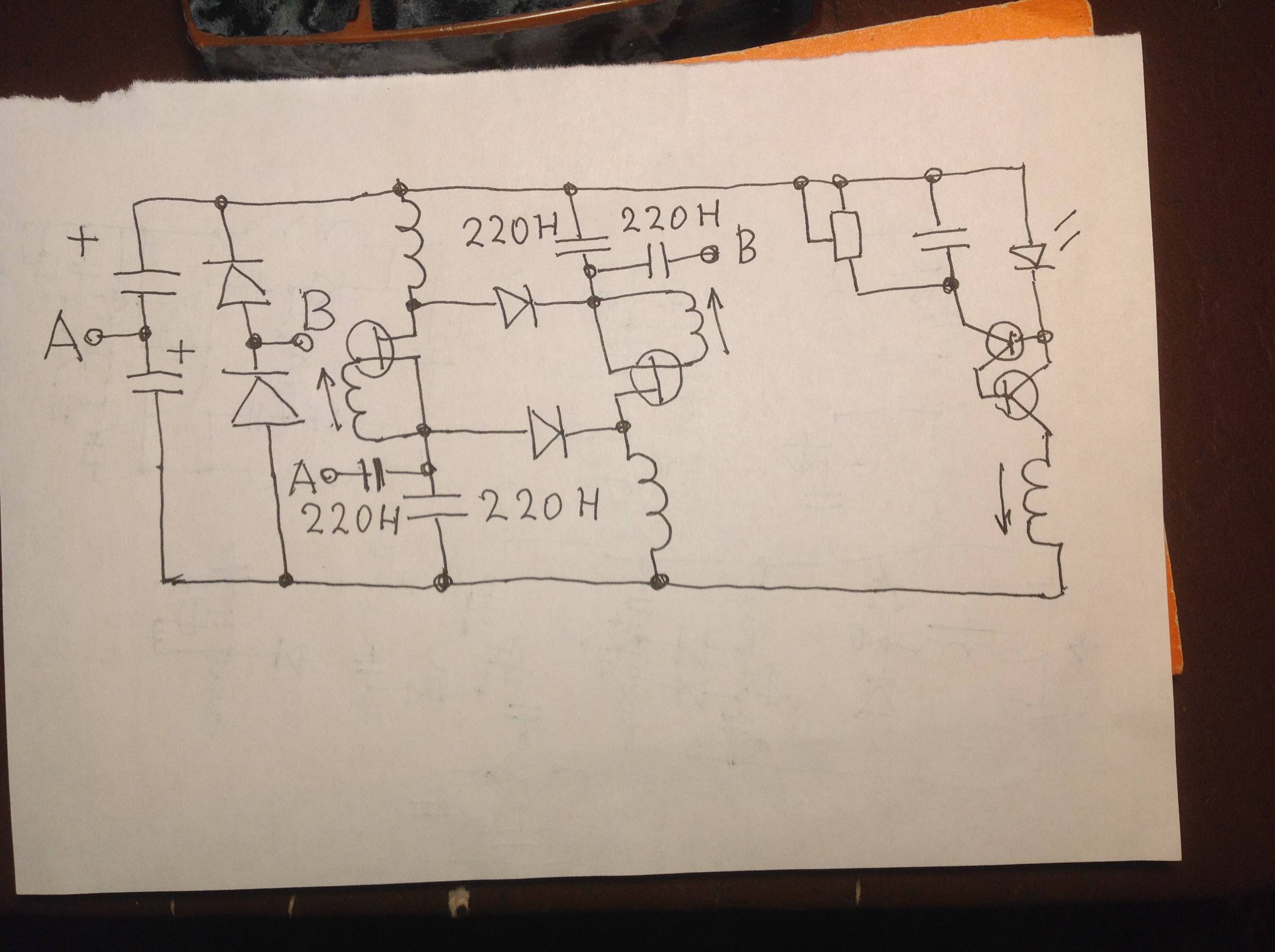

Придумал как запитывать электролиты
Пока только на бумаге
Здесь одновременная работа полевиков Так сильнее удары
Точки А - А и В - В нужно соединить
Свою схему переиначил для другой идеи Сейчас нужно восстанавливать
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 4 мес. назад #22149

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Одновременная работа полевиков удачное решение
На каждом размах импульсов 100 в С запиткой электролитов пока никак
Пробовал между истоками подцепить последовательно катушку и емкость
А с этой катушки вторичку пустить на запитку Результата не дало
На вторичке хорощий размах больше 10 в Схема берет по прежнему 17 -20 ма

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 4 мес. назад #22186

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254

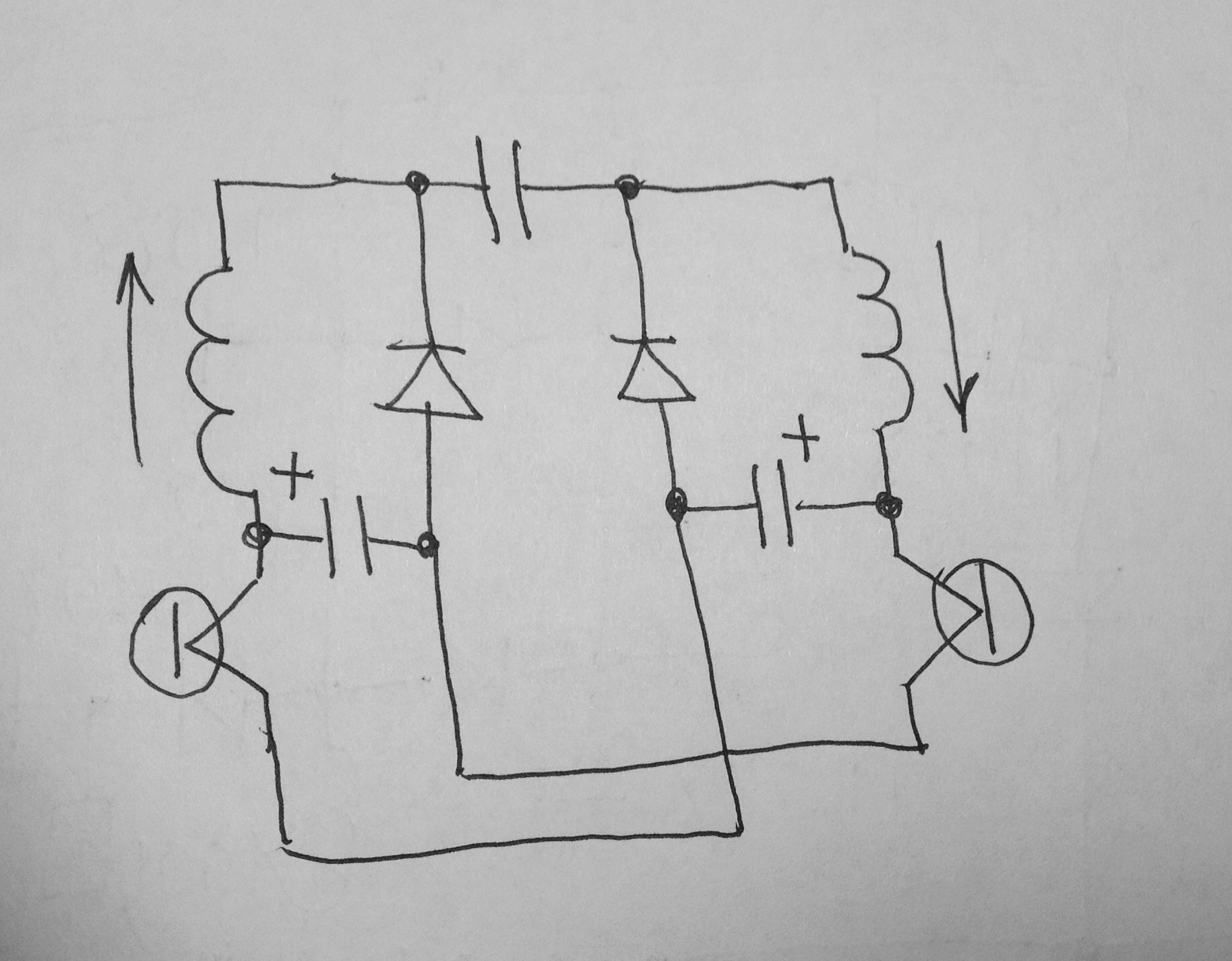

Обдумываю вот такую запитку электролитов
Здесь раздельное питание для каждого полевика левое и правое
Каждая катушка при прямом ходе заряжает кондер противника
а при обратном свой Может я где ошибаюсь
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 4 мес. назад #22196

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Не делайте эту схему
Я вижу ошибку Там короткое

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 4 мес. назад #22197

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254

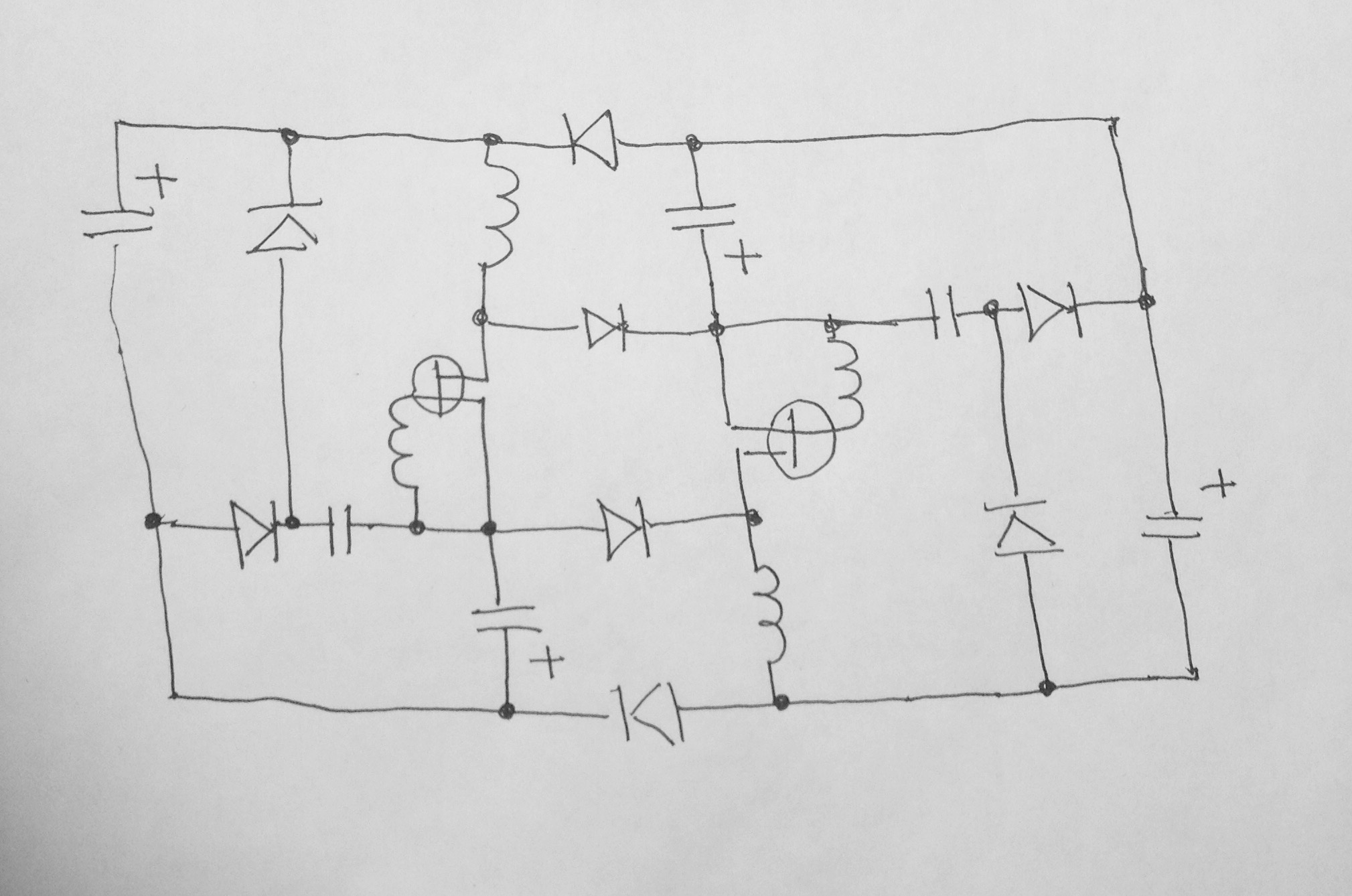

Вроде решил я эту проблему
Вложения:
Спасибо сказали: vpk

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 4 мес. назад #22199

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Схему проверил - рабочая
Электролиты у истоков греются
Заменил снова на 220 Н
Работает 20 сек но если держать катушку рукой то больше минуты
Теперь нужно делать большие катухи Правая у меня меньше нагоняет

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 4 мес. назад #22202

chiksat
Живу я здесь
Живу я здесь
Сообщений: 1158
Спасибо получено: 434
землю не пробывал цеплять . ваши схемы похожи на схемы МИРВА и свич Тесла

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 4 мес. назад #22203

vpk
Завсегдатай
Завсегдатай
Сообщений: 303
Спасибо получено: 125

Муравей пишет: Схему проверил - рабочая.....

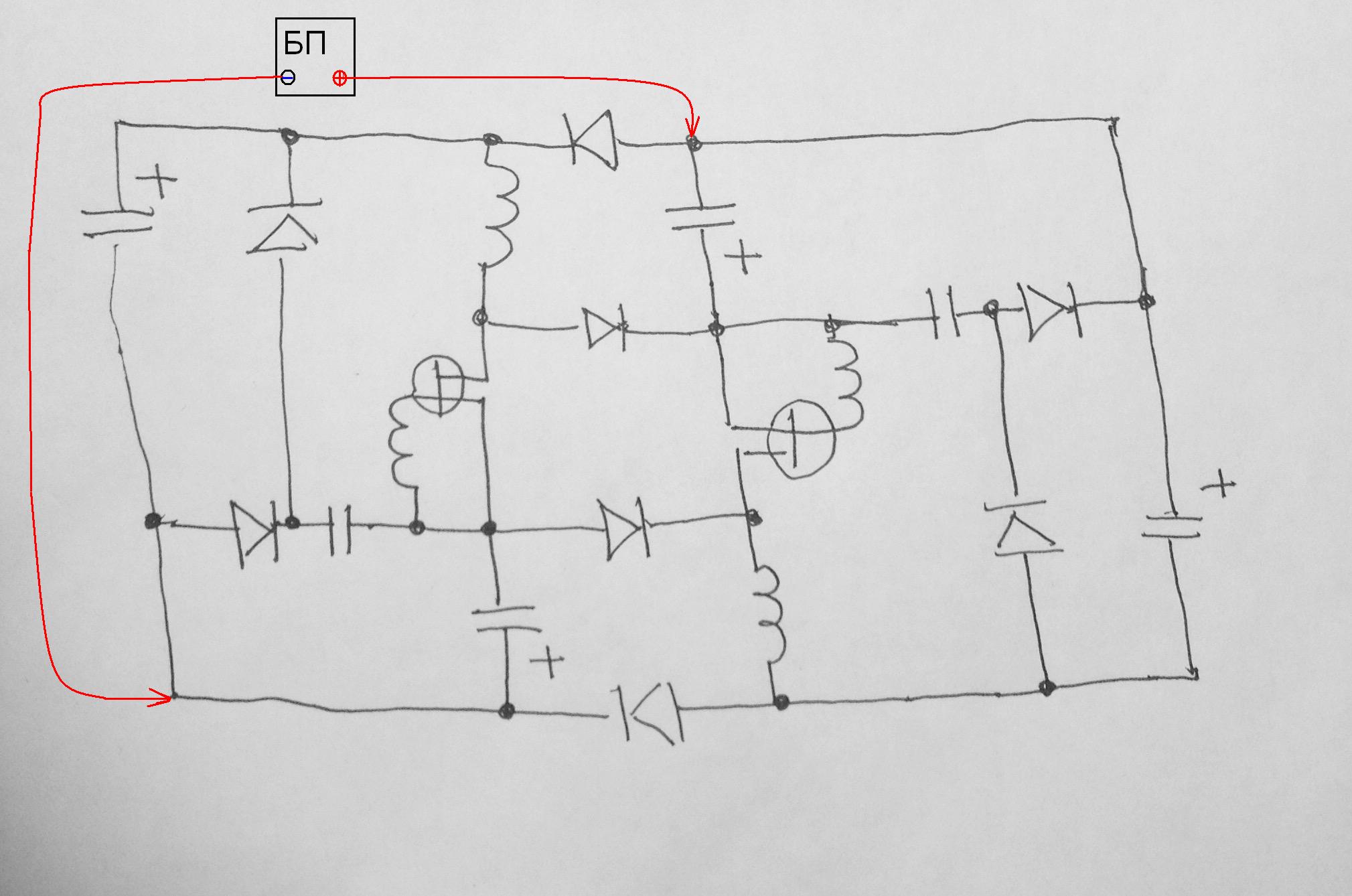

Красивая схема. А как запускать её, по очереди конденсаторы заряжать или можно вот так?
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 4 мес. назад #22206

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Питание подаю только на левый электролит
Через некоторое втремя на правый нагоняется 11 в
Схемы MIRW поизучаю Благодарю
Спасибо сказали: vpk, Не квадрат

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 4 мес. назад #22214

chiksat
Живу я здесь
Живу я здесь
Сообщений: 1158
Спасибо получено: 434

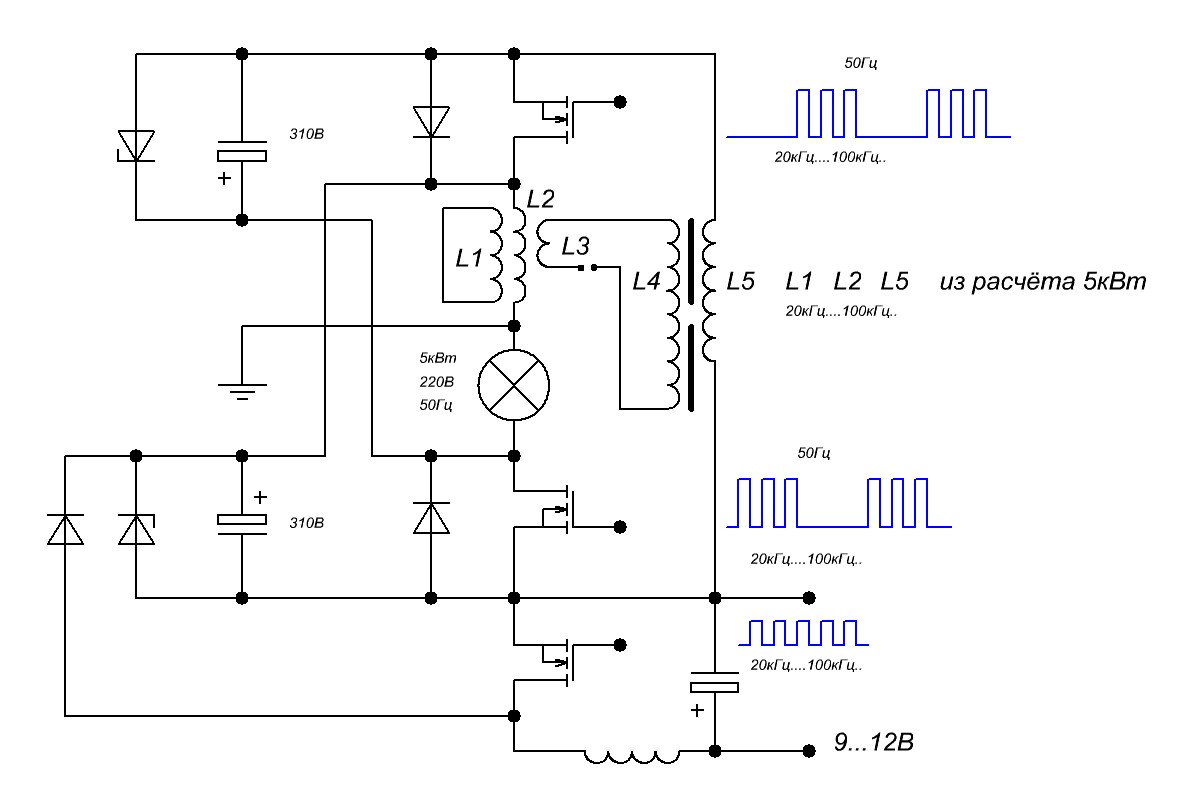

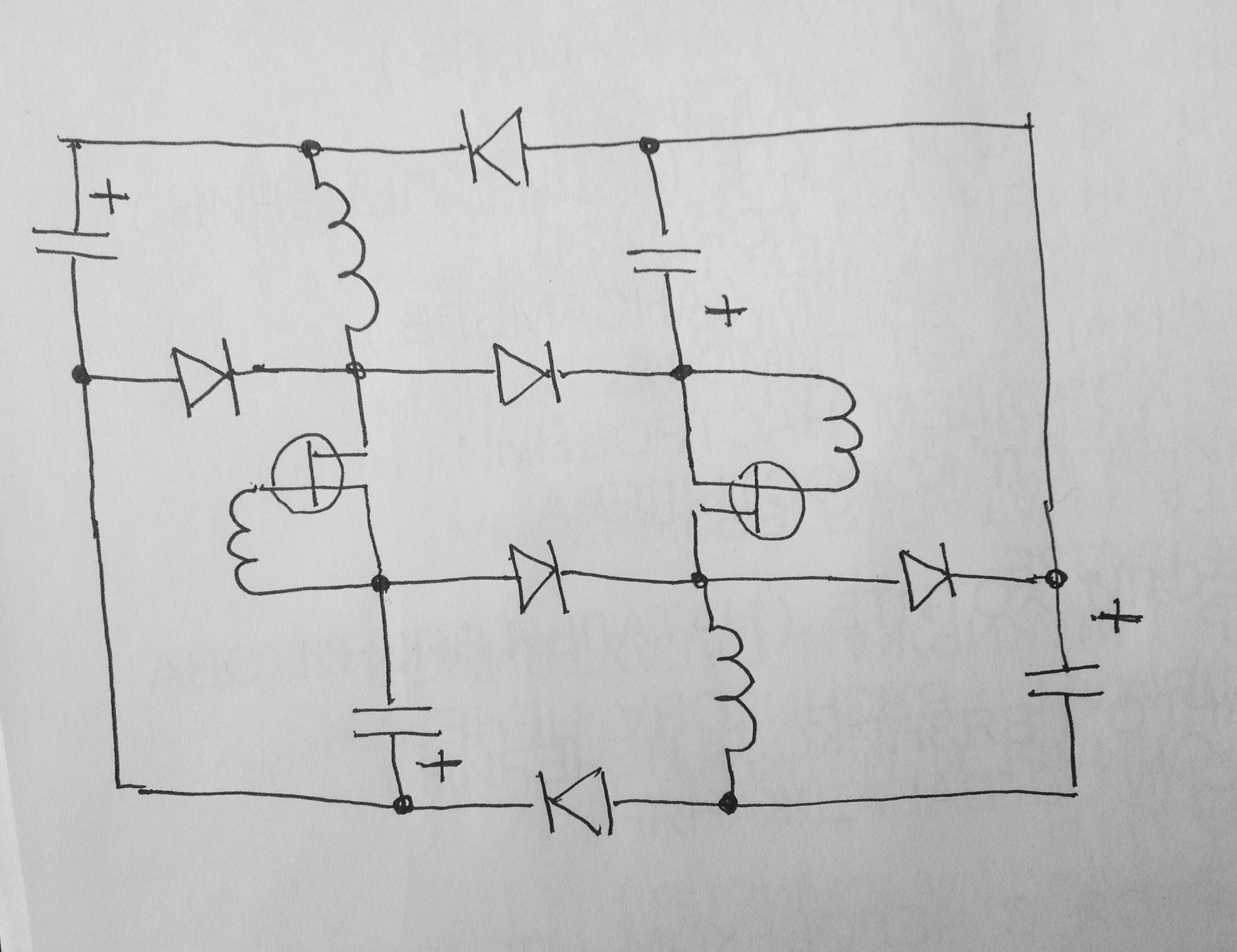

вот одна из них

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 4 мес. назад #22216

Foco
Живу я здесь
Живу я здесь
Сообщений: 400
Спасибо получено: 81

chiksat пишет: вот одна из них

Мне сразу бросилось в глаза L1. Ох...ь, можно, как понравилось. И ещё, сдвиг пачки импульсов между верхним и нижним транзисторами.
А земля здесь каким боком??? Если источник (пусть импульсный) подаётся на 2 точки.
Вперёд ребята!!!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от Foco.

У меня интересная схема 8 года 4 мес. назад #22223

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Схема MIRW и сложная и простая одновременно Гениальная
Я все еще пытаюсь обойтись без искровиков
Увидел почему моя схема не выдает то что могла бы
Когда заряжаются правые верхние кондеры то один частично разряжается

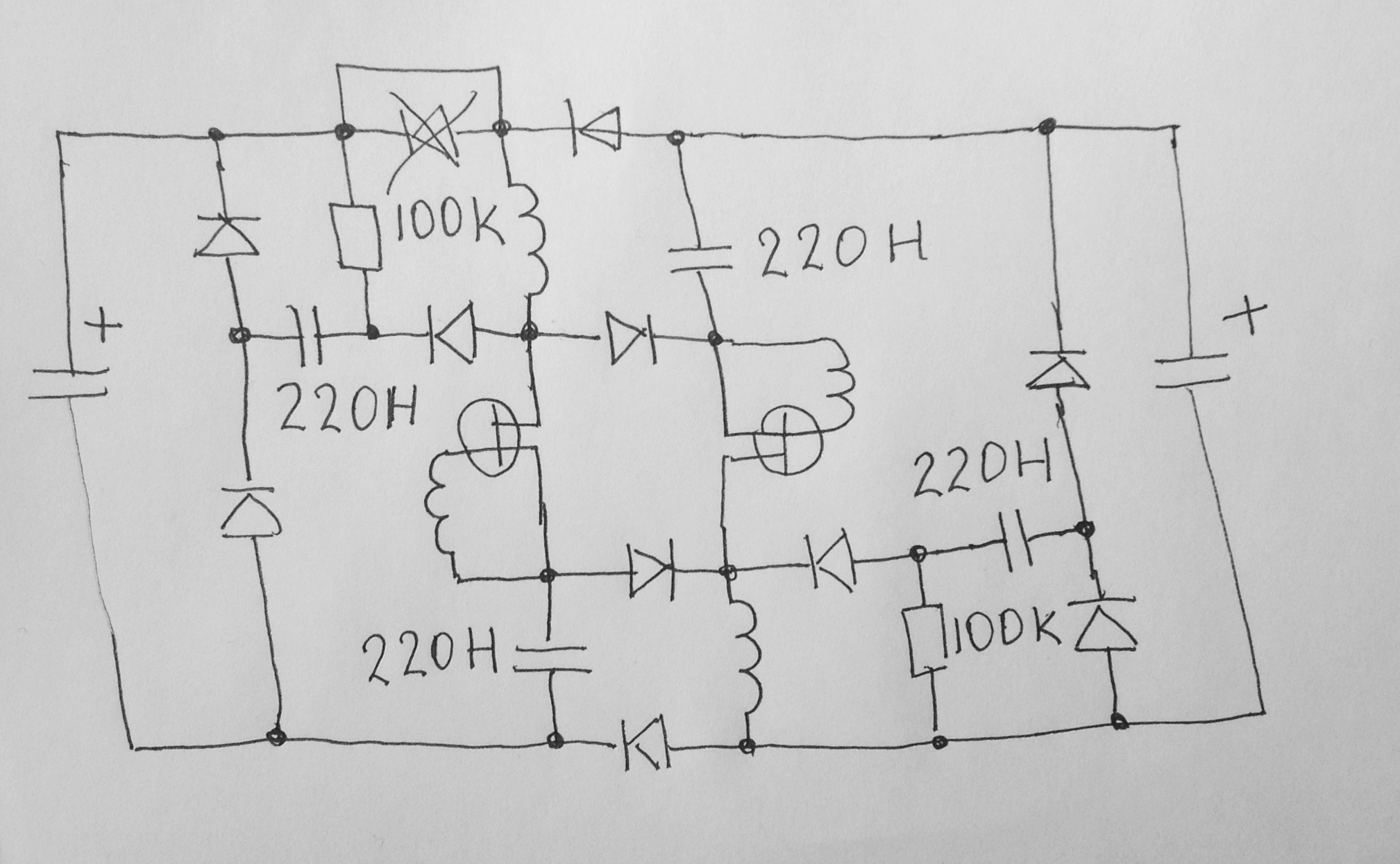

Сейчас рассматриваю новый вариант Впервые появился резистор
