У меня интересная схема 7 года 7 мес. назад #22397

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
Базовая обмотка больше в 4 раза как в ролике Иначе не работает
У меня 160 вит Хотелось сразу мощность качать Когда пробовал с одним транзистором как в ролике
Кт 315 сдох при повышении до 6 В Но что характерно вместо динистора работал переход р -n кт 805
Поэтому на них остановился

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 года 7 мес. назад #22470

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1252
Спасибо получено: 226

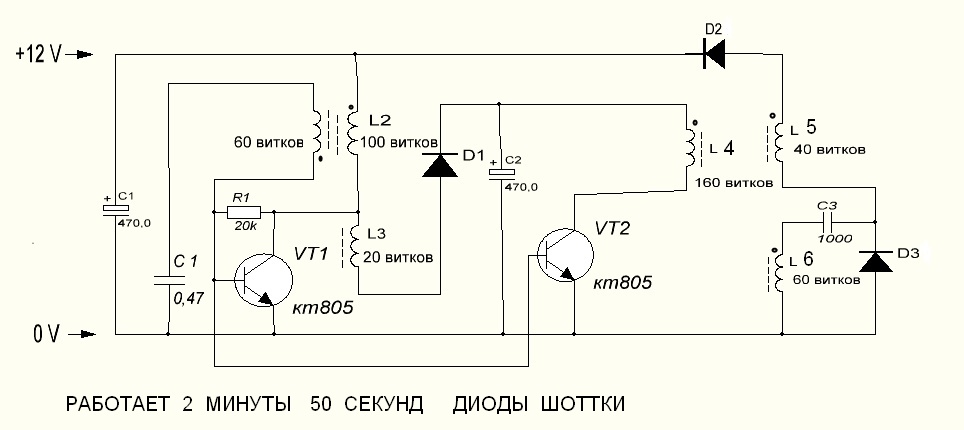

Поигрался с этой схемой и отложил на потом
Вернулся туда где огромный импульс Чувствую здесь надо рыть
В первый раз ток пойдет через верхнюю и нижнюю катушки Во второй через
накопившие заряд электролиты Так будет чередоваться Экономия должна быть в два раза
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 года 7 мес. назад #22510

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1252
Спасибо получено: 226

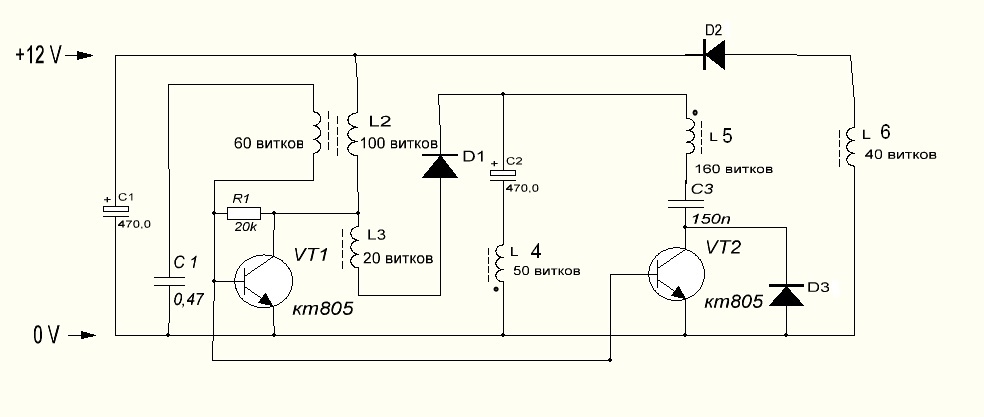

Здесь решил замахнуться на максимум
Сначала включаются первые два транзистора они нагружены на плоские катушки
И заряжают верхний и нижний кондеры Обратный ход катушек складывается
и заряжает основную емкость Затем включается ртетий транзистор
Он нагружен на феррит и дает основной удар т к все кондеры сложились
К тому еще повышение на верхней обкладке нижнего кондера
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 года 7 мес. назад #22594

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
Та схема проработала 50 сек Только вид ее немного изменился
Но она уже не интересная Следущая много обещает

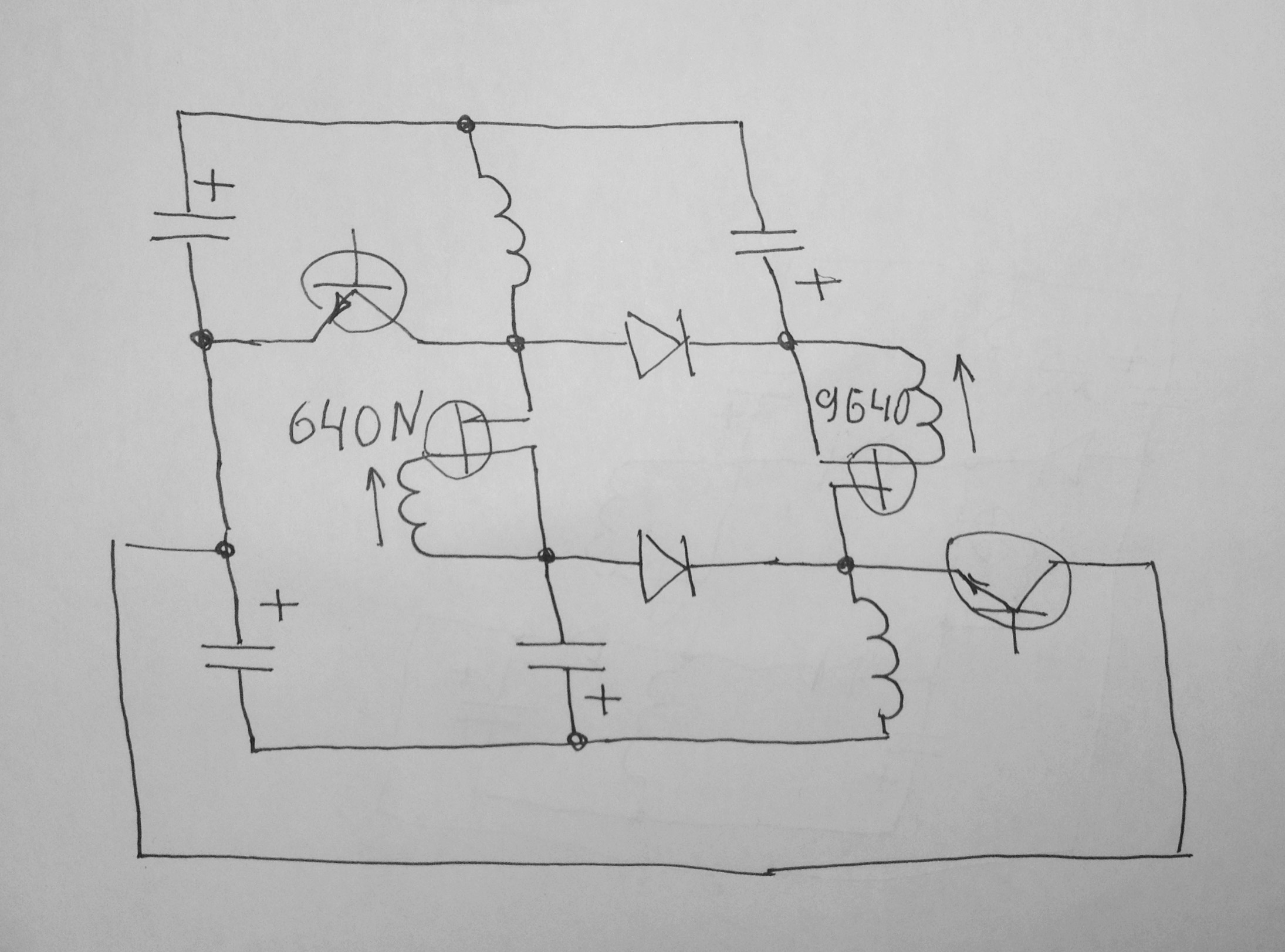

В первый такт включаются левые два транзистора и частично разряжают
левые электролиты После выключения заряжаются нижние электролиты
Во второй такт включаются правые два и частично разряжают правые
электролиты После выключения заряжаются верние электролиты
Верхний диод устраняет сквозняк через внутренние диоды если
поставить полевики
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 года 7 мес. назад #22631

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
Пардон Второй транзистор тоже прямой Просто опечатка
Странно никто не указал Буду ставить полевики Р типа Просто кончились обратные
Если на нижней шине поставить диод аналогично верхнему только в другую сторону
то можно включать полевики одновременно Так даже лучше Все электролиты частично разрядятся
перед зарядкой

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 года 7 мес. назад #22661

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
Схема работает проверил Иногда 50 сек Иногда 1,5 мин Тут еще непонятно
Но потребляет крайне мало Мой стрелочный не улавливает Если ему верить
то 0,1 ма Еще у меня перекос т к генератор подключил к одному электролиту
Значит он выкачивается быстрее Определить окончание работы очень легко
Светодиод начинает гореть ярче При малом напряжении чаще импульсы
Спасибо сказали: vpk

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 года 7 мес. назад #22664

vpk
vpk аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 324
Спасибо получено: 130

Муравей пишет: Пардон Второй транзистор тоже прямой Просто опечатка
Странно никто не указал Буду ставить полевики Р типа .....

Я смотрел схему, но больше думал, а как же полевики включить правильно, что бы и открывался и напряжение на затворе не превышало допустимое. Полной же схемы нет, затворы в воздухе.
Потом не понятно какой емкости конденсаторы, электролиты? Может 1ооо мкф но может и 10 000мкф?
Хотелось бы полную схему посмореть.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 года 7 мес. назад #22668

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
Левый верхний и правый нижний у меня 6,3 мкф Ставил разные Время одно
Другие два 470'мкф Как настроюсь отрисую в программе Для удара по катушке складываются
напряжение малого и большого электролитов Катушки плоские
Для открытия затворов все тоже кольцо на феррите Все направления намомки в одну сторону
Открываются все одновременно с генератором
Вот думаю нельзя ли для удара по каждой катушке сложить заряд 4 электролитов
Спасибо сказали: vpk

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 года 7 мес. назад #22735

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1252
Спасибо получено: 226

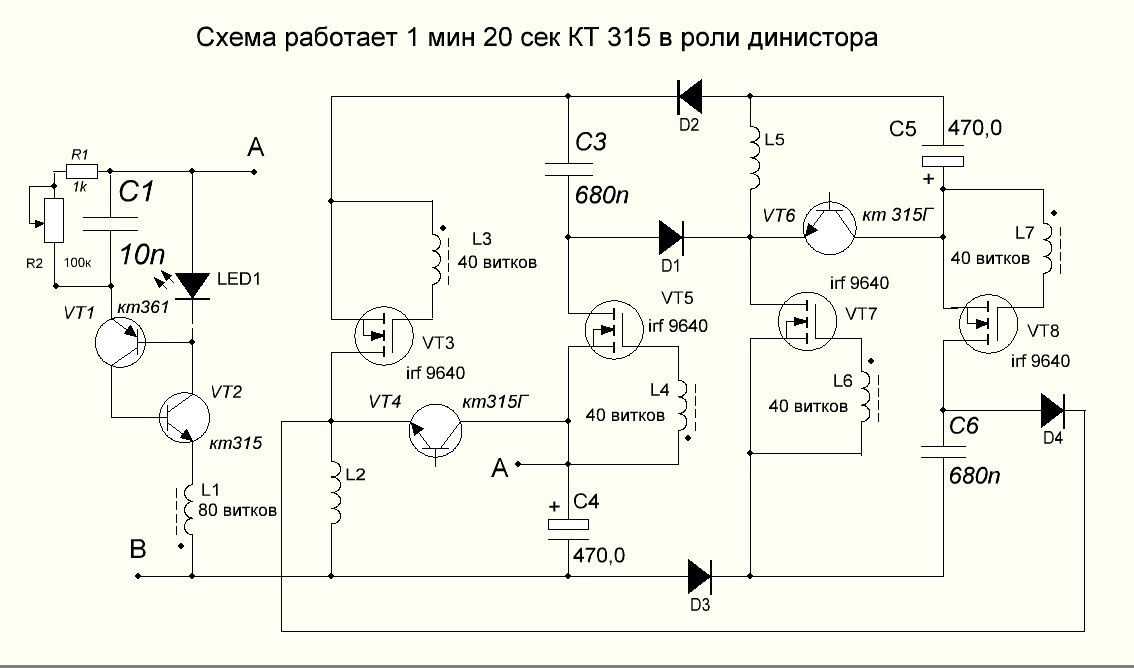

Наконец оформил схему Там поставил вместо двух диодов кт 315 в роли динистора
Иначе при открывании полевиков малая емкость сразу разряжалась У них пробивное
напряжение 11 в Также пытался ставить с буквой Б - результат хуже хотя у них пробивное
8,5 в
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 года 7 мес. назад #22754

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1252
Спасибо получено: 226

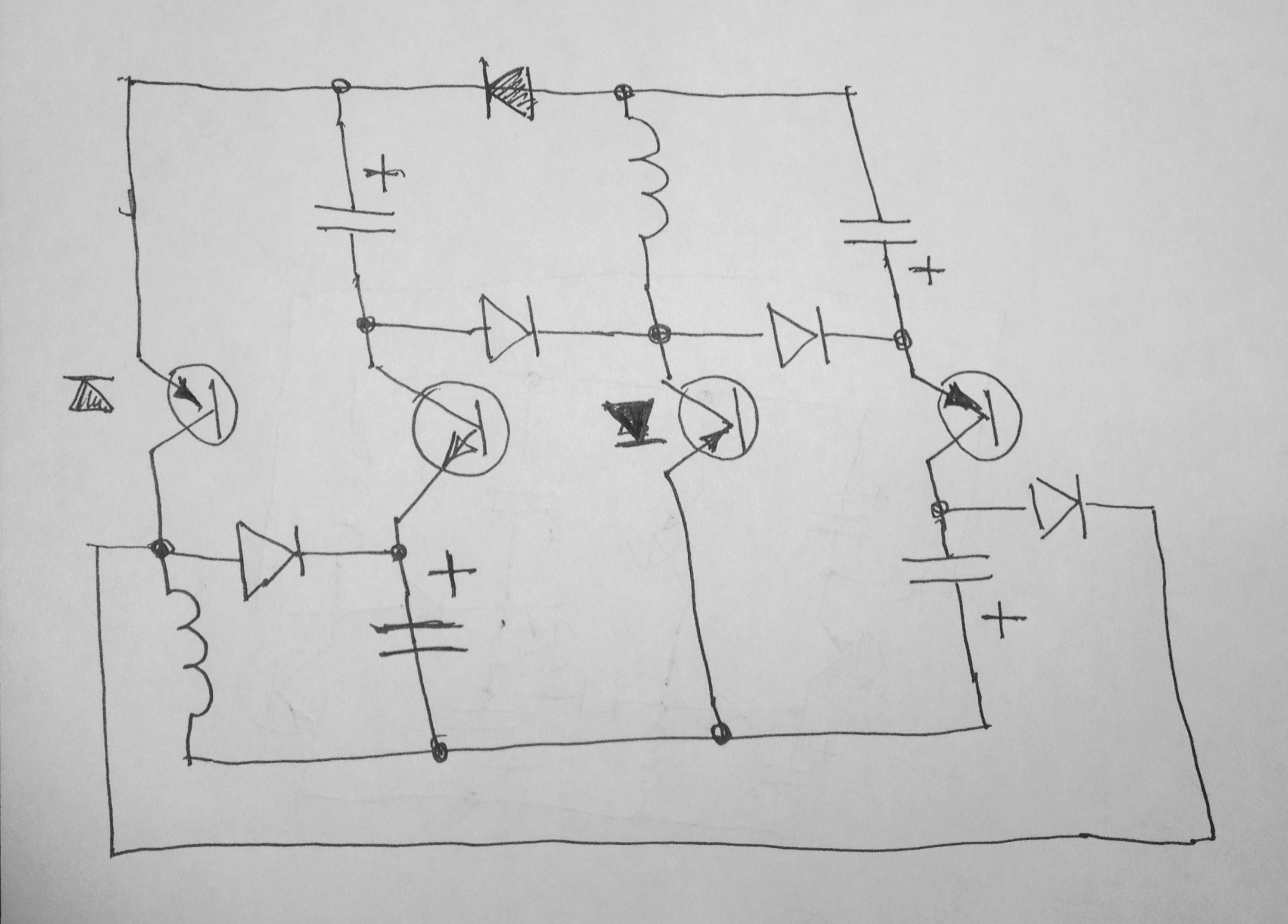

Сложить для удара 4 кондера вряд ли получится а вот три вполне
Применение динистора удачное решение Иначе два кондера замкнутся на полевик
Да и динистор может открыться при превышении заряда Тогда хана полевику
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 года 7 мес. назад #22811

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
Последнюю идею испытал Вылетают не полевики а кт 315 Ну это и логично

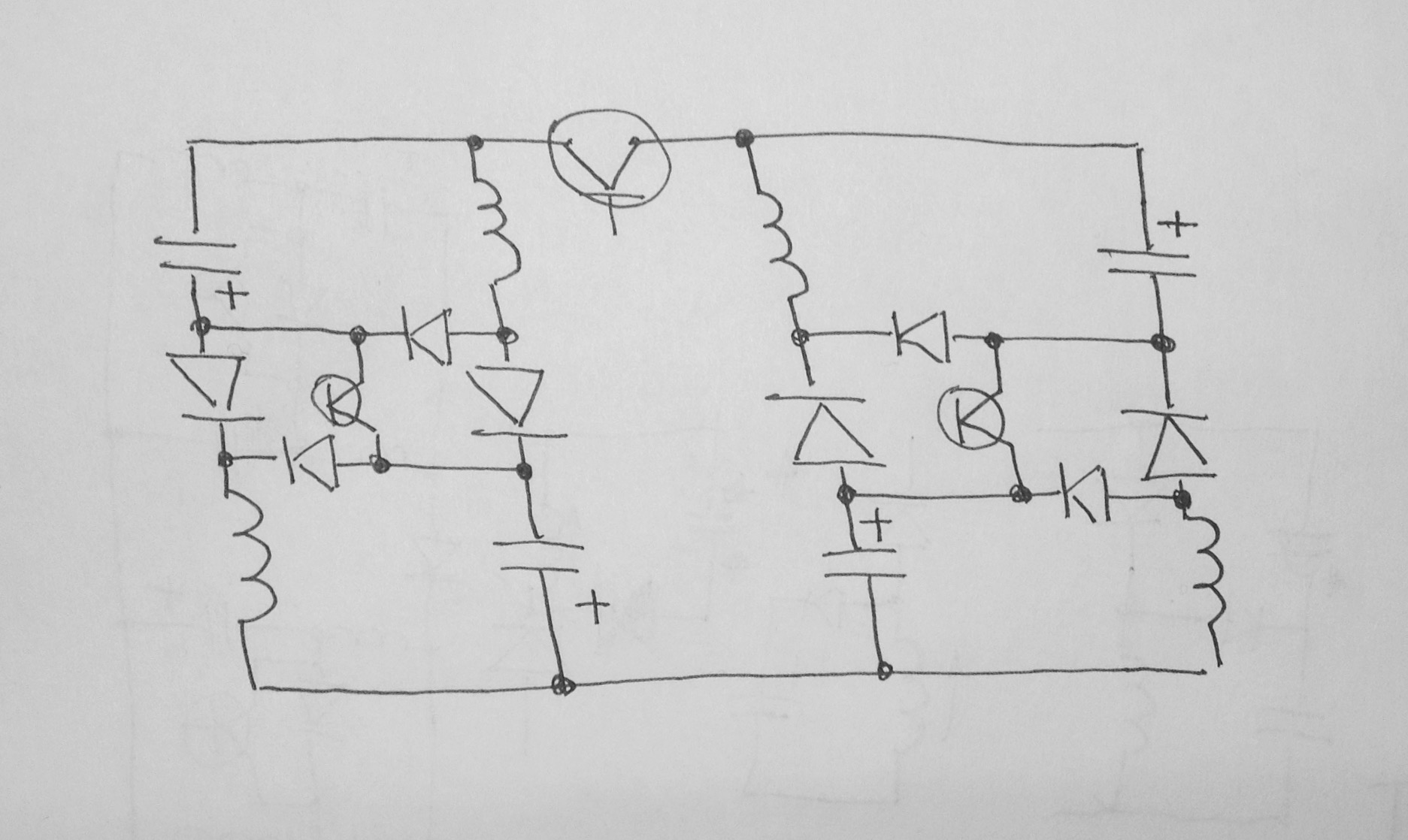

Сейчас обдумываю новую мысль Здесь поочередная работа левого и
правого ключей а верхний включается всегда
Левый ключ разряжает частично все электролты а после выключения
заряжаются только электролиты противника
Потом все меняется
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 года 7 мес. назад #23015

Foco
Foco аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 402
Спасибо получено: 82
Муравей!!!
Конечно, не против чтоб вы изучали на практике.
Однако, для начала, лучше бы вы изучали теорию, и проверяли на практике. (лабораторные работы -называются)
Успехов.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 года 7 мес. назад #23101

Rivaros
Rivaros аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 555
Спасибо получено: 293
Попалась, на мой взгляд, интересная схема:
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 года 7 мес. назад #23102

Не квадрат
Не квадрат аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 341
Спасибо получено: 168
...ТАК ОНА ПРОЖИВЕТ ЕЩЕ ДОЛЬШЕ

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 года 7 мес. назад #23103

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1252
Спасибо получено: 226
Rivaros приведенная вами схема является моей
Оказывается уже 2 года как увлекся этой темой Если б не почувствовал что здесь
можно победить то не взялся бы Вот лучшая схема того направления
В данный момент занялся катушками Все таки энергию берем только из них
Вложения:
