У меня интересная схема

ТЕМА:

У меня интересная схема 2 года 9 мес. назад #108390

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254

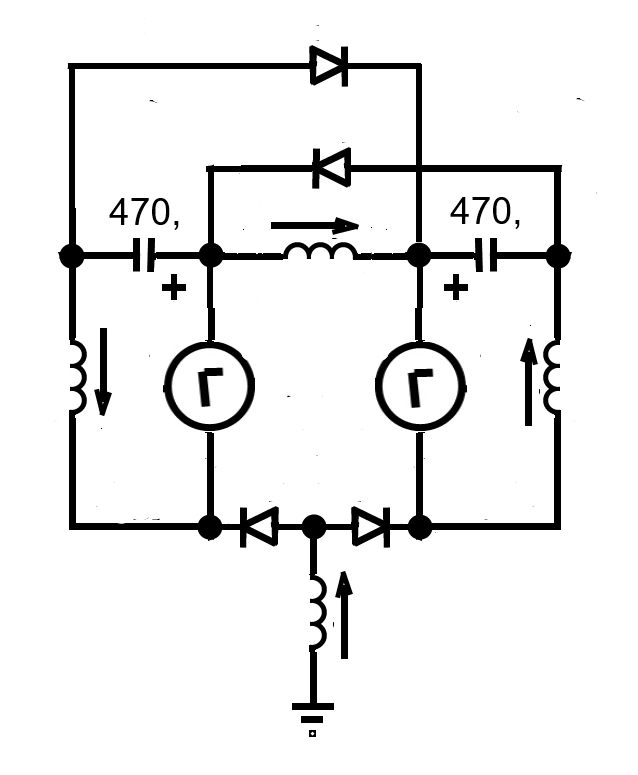

Новая гениальная идея Рывком из земли взять трудно А если плавно забирать Этим занимается нижняя катушка
Чем больше генераторов к ней подключить тем лучше Остальные катушки на одном сердечнике Это значит что
генераторы не могут включиться одновременно Верхняя катушка сбрасывает заряды в какой-либо электролит
И готова к приему новых из земли
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 9 мес. назад #108400

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Схему проверил Время 13 мин Это потому что без дросселя и частота высокая Соответственно яркие вспышки
Нижняя катушка плоская Примыкающие к ней диоды заменил на светодиоды Моргают Значит из земли идет закачка

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 9 мес. назад #108497

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Благодарю Юрий м Даже и не думал что есть такие быстрые оптроны И темновой ток маленький
Плохо что напряжение маловато Катушку напрямик не подцепишь Нужно еще что-то ставить Но при
низком напряжении питания вполне возможно

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 8 мес. назад #108731

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254

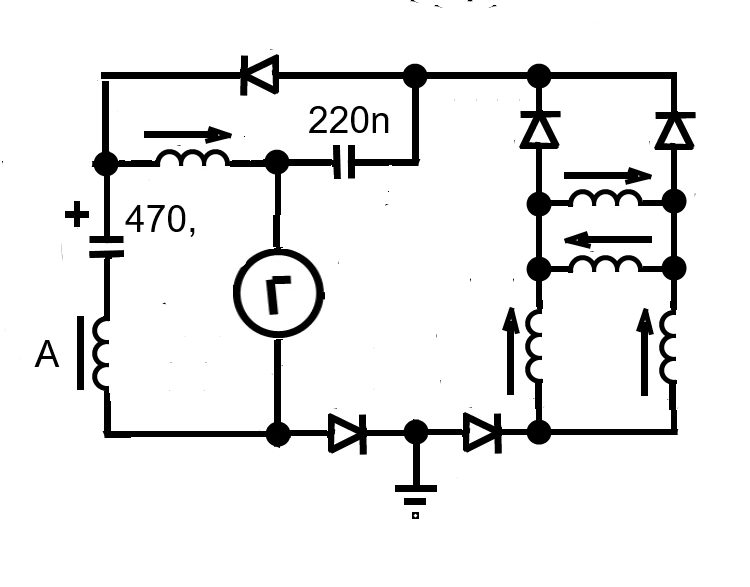

Схема как и раньше только конструктив другой Правая катуша состоит из двух параллельно связанных катушек
Они работают на отталкивание друг от друга Намотаны на среднем керне Он имеет воздушный зазор В этом месте
создается вакуум Заряды втягиваются из земли Верхняя катушка тоже из двух парарельно связанных катушек
Они по кругу сердечника Провода на них ушло 2 раза по 2 м На две другие 2 раза по 1 м Намотка в один слой
Провод в лаке 0,5 мм Время работы 1 час 55 мин Без земли меньше на 25 мин
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 8 мес. назад #108784

v7a7s7
v7a7s7 аватар
Не в сети
Захожу иногда
Захожу иногда
Сообщений: 61
Спасибо получено: 12

Схема как и раньше только конструктив другой Правая катуша состоит из двух параллельно связанных катушек
Они работают на отталкивание друг от друга Намотаны на среднем керне Он имеет воздушный зазор В этом месте
создается вакуум Заряды втягиваются из земли Верхняя катушка тоже из двух парарельно связанных катушек
Они по кругу сердечника Провода на них ушло 2 раза по 2 м На две другие 2 раза по 1 м Намотка в один слой
Провод в лаке 0,5 мм Время работы 1 час 55 мин Без земли меньше на 25 мин

Мое мнение таково. если схема работает так долго, то есть смысл засунуть ее в емкость и откачать воздух. хотя бы компрессором от холодильника.

Скорее всего что то поменяется и причем в лучшую сторону. да еще бы и охладить.....

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 8 мес. назад #108965

A-tac
A-tac аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 438
Спасибо получено: 92


Муравей, тут очень наглядно продемонстрировано, как встречные токи останавливают самозапит....
Но нет объяснения этому факту.....
Активирована функция "антитроллинг".
absolute disregard
Спасибо сказали: Муравей

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 8 мес. назад #109113

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Хорошо что не забыли про меня Опять провалился Но вроде выкврабкался
Еще до этого начал доматывать к сдвоенным катушкам еще столько же параллельно Надо продолжить
Прежние катушки соединял последовательно - результат хуже Гринев очень нравится Ролик длиный
Потом досмотрю

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 7 мес. назад #109851

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Наконец домотал свою катушку Время работы - 2 ч 6 мин Диоды HER508

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 6 мес. назад #111098

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254

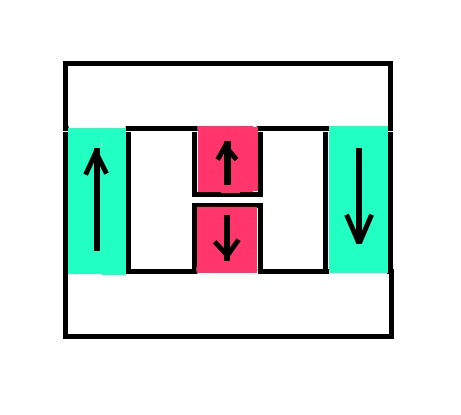

Очень хороший результат Время - 2 ч 40 мин Правые катушки на сердечнике с зазором Пост #108731
Красные - вертикальные катушки Зеленые - горизонтальные Получился однополярный эл магнит
Верхний полюс замкнулся в круг В этом круге упорядоченное движение зарядов Значит малое давление
Обратный импульс минимальный т к нижние катушки расположены навстречу друг другу
Правая верхняя катушка 9 м провода на сердечнике ОС
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 6 мес. назад #111101

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Пардон Схему рисовал ночью Левая верхняя катушка 9 м Кондер 47 n

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 5 мес. назад #111648

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254

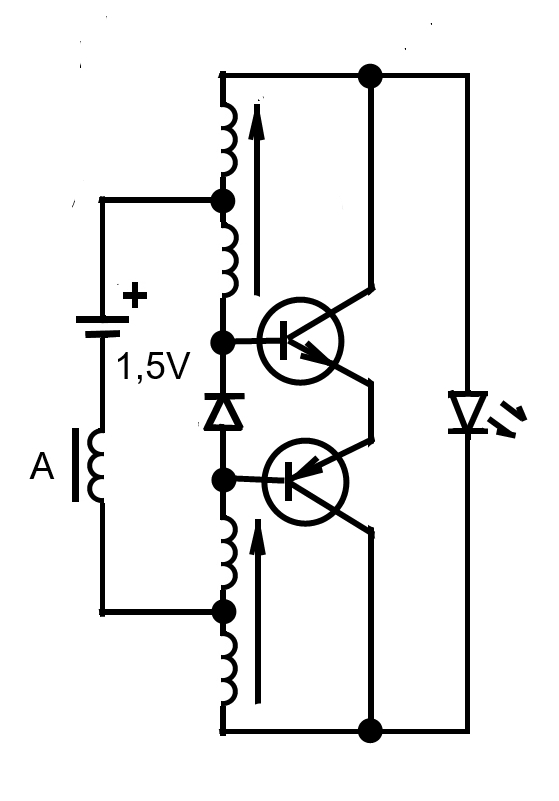

Собрал такой Джоуль-вор из дешовых деталей По сути он состоит из двух Джоуль-воров
Транзисторы кт 315 и кт 361 Левая катушка - катушка реле РЭС-9 Реле не разбирал
Подпаял к штырькам Верхняя и нижняя катушки от сетевого фильтра из блока питания компьютера
Все обмотки одинаковы Вместо диода - диодный переход транзистора гт 308 А Через этот диод
заряды бегут из нижней катушки в верхнюю Получается экономия батарейки
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 5 мес. назад #111773

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Следующим шагом должна быть намотка катушек из разного металла Хочу намотать нижние катушки
алюминиевым проводом Заряды стремятся перейти из алюминия в медь Их надо шевелить магнитным полем
Вспомните у Дона Смита медная и алюминиевая пластины надеты на ферритовый стержень По сути - это батарейка
Только сухая

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 5 мес. назад #111786

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Намотал на большом кольце эти две катушки алюминием и медью Было сомнение - потянут ли
эти слабые транзисторы при низком напряжении Но все пошло Медь 4 м - больше 1 мм
Алюминий 4 м - 0,2мм Заряжаю от большой батарейки 1,5 В электролит 10000 мкф и засекаю время
работы Пока не знаю есть ли прибавка от разных металлов Намотаю параллельно алюминием еще
столько же Если время добавится то теория верна Пока время - 3 сек Но что удивило Подключил
параллельно медной катушке емкость 5100 пкф - и время работы 14 сек Причем яркость возрастает
от среднего значения затем падает Если есть контакт с батарейкой то яркость средняя

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 5 мес. назад #111797

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254
Намотал алюминием еще один слой параллельно Время те же 14 сек но яркость сразу большая
Работает без емкости Но надо держать плюс или минус электролита пальцами С емкостью- хуже

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 2 года 5 мес. назад #111812

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1330
Спасибо получено: 254

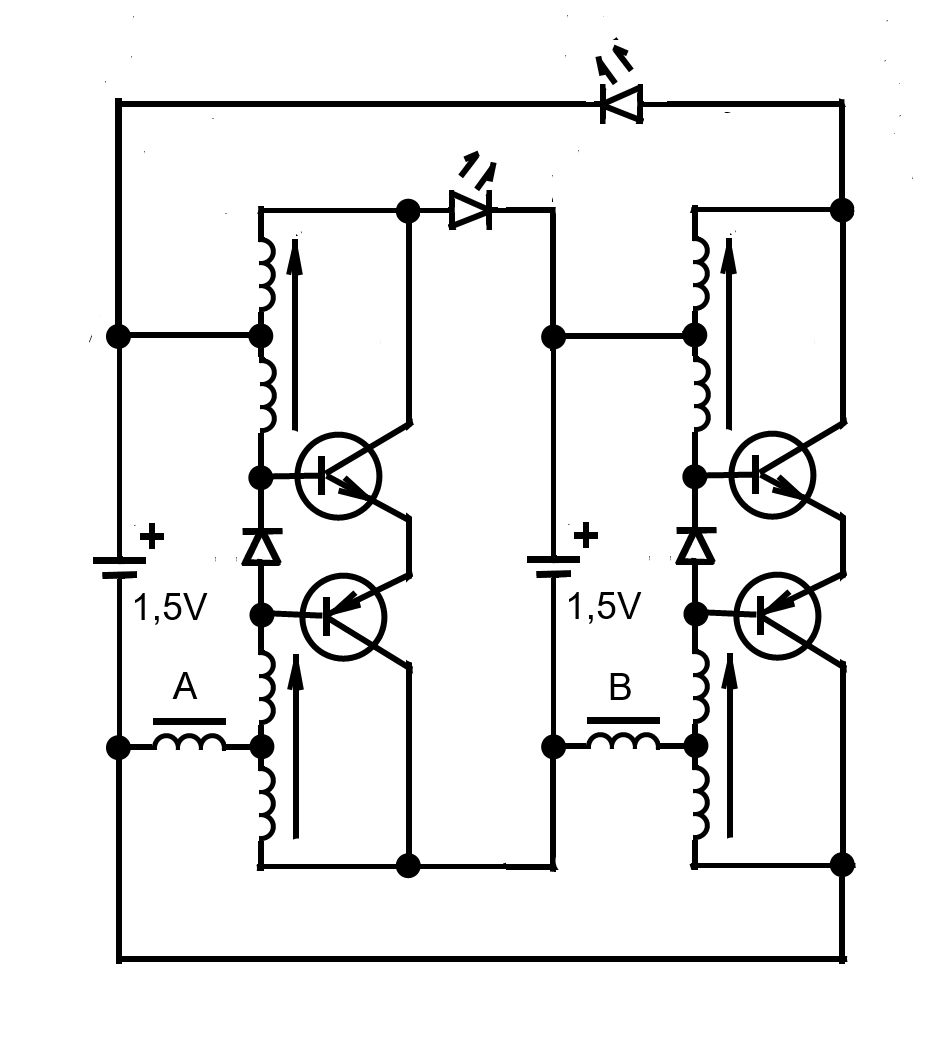

Следующая схема будет из двух ячеек Вместо батареек - электролиты Нижние катушки из алюминия
Потребление будет меньше т к светодиоды отключены от общего провода Может мне повезет
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
