Схема упростилась Теперь одна батарейка заряжает два электролита Напряжение на ней может расти
пока не превысит напряжение электролита

А по подробнее про эту схемку можно?

Схема работает просто При открытии ключа каждая катушка разряжает свой электролит а при закрытии
заряжает другой т к ток в катушке сразу не остановить При этом добавляется ток батарейки
Для работы генератора нужно чтобы на электролите было больше 3 вольт
Может быть схема с двумя батарейками более эффективна пост #112010 Но более сложная

Взгляд с иной стороны.... Это если "посчитать"....
Иногда надо знать......

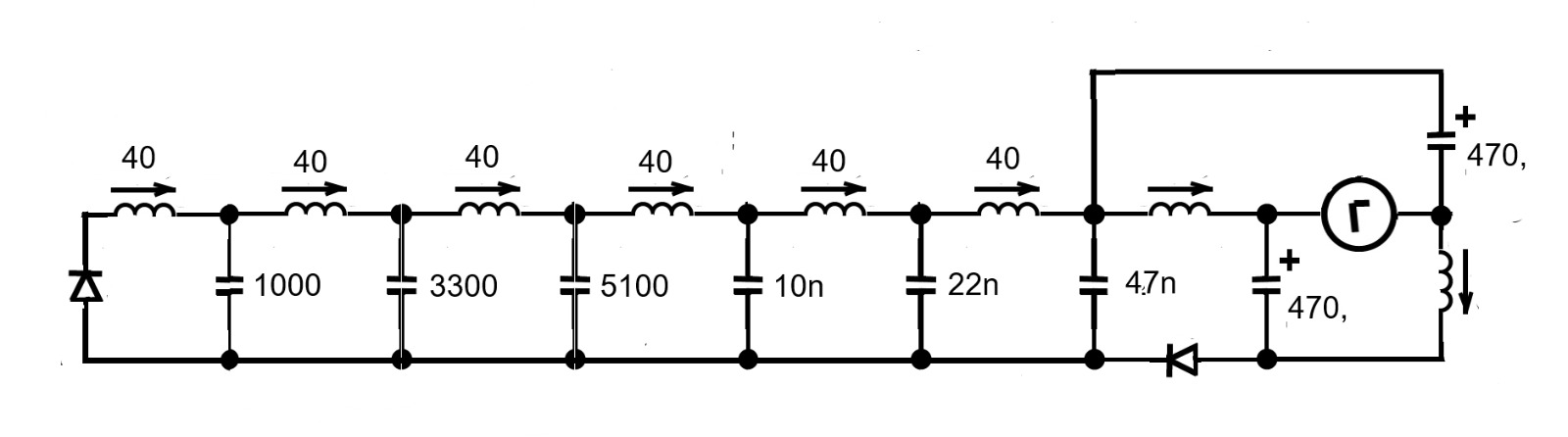

Может батарейка не потребуется если два генератора сложить вместе Центральная емкость будет заряжаться одним
и перезаряжаться другим Она является вольтодобавкой

Муравей пишет:

Может батарейка не потребуется если два генератора сложить вместе Центральная емкость будет заряжаться одним
и перезаряжаться другим Она является вольтодобавкой

220n - вольтодобавка к 470 мF ????
....Возьми стакан воды, вылей в море - пускай моря станет больше......
Ну и генераторы работают по главному принципу лучшей музыки в лучшей опере мира - кто в лес, кто по дрова, с абсолютной синхронизацией между ми второй октавы и скрипом ржавой бочки с соседней стройки......
...Работать, как два генератора, пока существует заряд в кондёрах, будет..... Лишней энергии там нет.
...В каждой катушке после выключения каждого импульса каждого генератора рождается порция энергии с антихарактеристикой, по отношению к стартовой энергии....
Она достаточно быстро нивелирует стартовую энергию... Там, где был + станет - и наоборот, причём с обратным вращением так, что любой диод превращается в кусок провода, который пропускает эту энергию достаточно свободно.... Она зеркальная по своей сути, она никогда не будет заряжать исходные ёмкости, только разряжать, это закон электрического тока, это не обойти .... Чтобы зарядить исходную энергию, надо сделать соответствующий источник.... Это как вода в реке, всегда разная... два раза в одну воду не войти.... Это очень близко к понятию "время"...... Ну и на посошок: Переменный ток никогда через конденсатор не проходил, и не проходит, и проходить не будет - это физический факт.... А то, что о нём говорят и пишут - иллюзия, узаконенная физиками иллюзия. .... попробуй найти правильное описание этого эффекта, картинка со стрелками изменится, изменится и схемное решение.....

Муровей, занялся ты бы делом. Вот на этой основе можно сделать не плохой по КПД трансформатор (до 100%). Там ещё СР в своё время плёл что то про мёртвое поле надо двинуть вторым полем и СЭ получиться!

Цитата по теме:
Самая большая индукция между синими полюсами т. к. между ними магнитное поле "сжато". Именно подобным методом добиваются концентрации магнитных потоков от нескольких магнитов, видел такое в НИИ. Там в месте сжатия насильно проводили то вверх, то вниз катушку из нескольких десятков витков. К катушке подсоединяли провода и к лампе от фонаря- даже при слабом перемещении этих витков хватало чтоб лампа загоралась и светилась пока ее опускали или поднимали. Этого не происходило с одиночными магнитами даже при ускоренном перемещении.

Да этот эффект знаю Думаю постоянно И про это тоже Вот например у конусной катушки
на острие очень большое магнитное поле Эта катушка должна иметь ЭДС в одну сторону
больше чем в другую Это тоже как вольтодобавка И хочу это проверить

Муравей пишет:

Да этот эффект знаю Думаю постоянно И про это тоже Вот например у конусной катушки
на острие очень большое магнитное поле Эта катушка должна иметь ЭДС в одну сторону
больше чем в другую Это тоже как вольтодобавка И хочу это проверить

Думаю, ставить второй магнит рядом с электромагнитом и давать переменку. У магнитов должен быть зазор и они должны крепко держаться. Можно картон или какое нить дерево пластинка или пластика приклеить хорошим клеем на стыке магнита и электромагнита. Магниты разными полюсами к сердечнику и на рассалкивание и претяжение получиться когда электромагнит будет менять свою полярность сердечника..

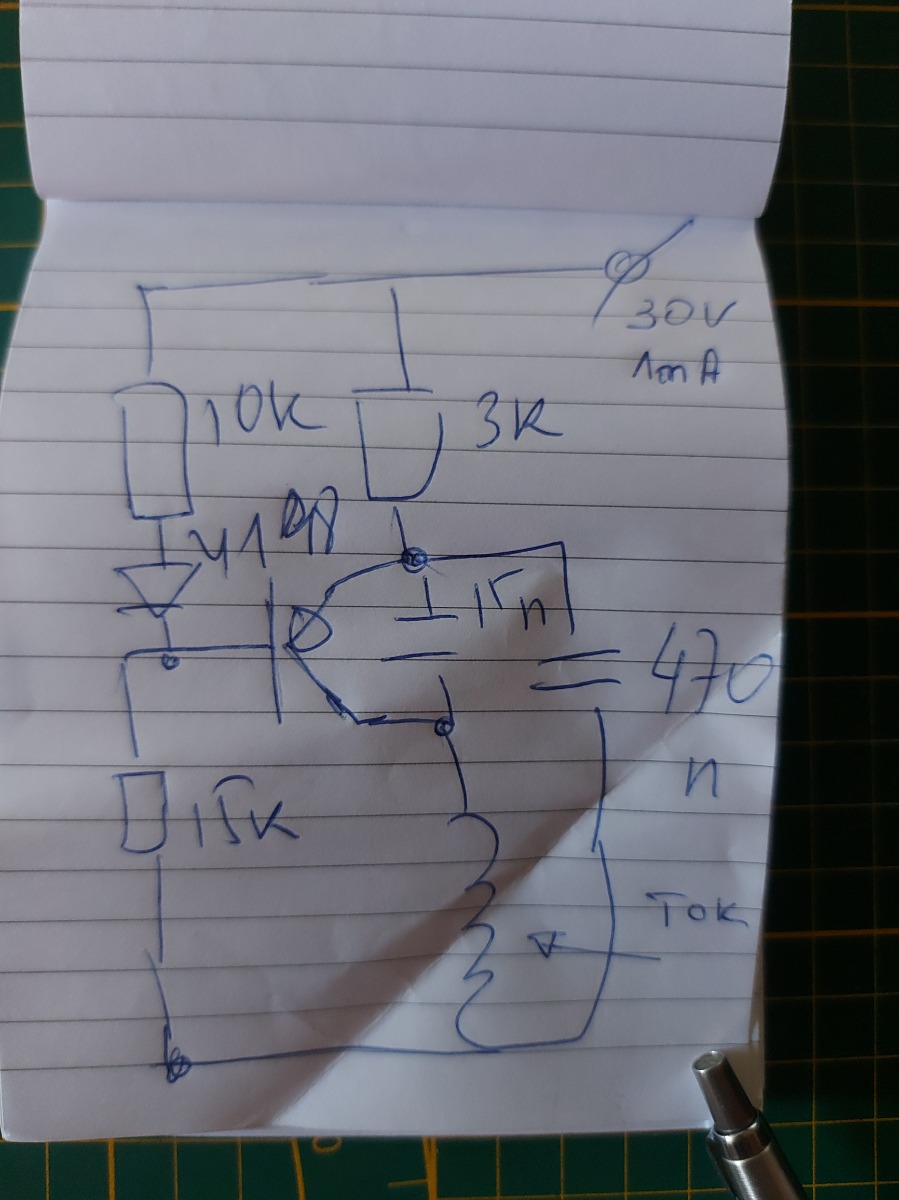

Вот тут у меня схема во вложение. Если переменка то транзистор и диод не надо ставить ген с переменкой и потиху прибовлять ток на электромагнит смотреть за нагрузкой и приборами. Где зазоры можно намотать побольше витков провода. Ну если у тебя катушка то попробуй сперва с ней пошевелить магнитное поле постаянного магнита электромагнитом, а по верх катушка съёма. Примерно так. Я вот только понял что можно два постоянных магнита поставить к сердечнику электромагнита. Если интересно тебе это то попробуй так. Я попробую позже. Магнитов нет ещё у меня... П.С: вот тут понял когда писал это сообщение. Катушки съёма должны быть две разные прямо над зазором с магнитами потом их соединить на нагрузку можно.По середине электрпомагнит со своей катушкой управляющей. Провод можно потолще что бы появился хороший ток ну а потм думать о напряжении. Может инвертер самый простой поставить на съём с катушек если ток большой получиться, а потом на нагрузку 220 вольт. Надо делать и смотреть что получиться. Ну ты попробуй сперва как хотел из того что есть у тебя потом решим делать дальше или нет. Смотря какой результат будет =)

spaceon пишет:

Муравей пишет:

Да этот эффект знаю Думаю постоянно И про это тоже Вот например у конусной катушки
на острие очень большое магнитное поле Эта катушка должна иметь ЭДС в одну сторону
больше чем в другую Это тоже как вольтодобавка И хочу это проверить

Думаю, ставить второй магнит рядом с электромагнитом и давать переменку. У магнитов должен быть зазор и они должны крепко держаться. Можно картон или какое нить дерево пластинка или пластика приклеить хорошим клеем на стыке магнита и электромагнита. Магниты разными полюсами к сердечнику и на рассалкивание и претяжение получиться когда электромагнит будет менять свою полярность сердечника..
Вот тут у меня схема во вложение. Если переменка то транзистор и диод не надо ставить ген с переменкой и потиху прибовлять ток на электромагнит смотреть за нагрузкой и приборами. Где зазоры можно намотать побольше витков провода. Ну если у тебя катушка то попробуй сперва с ней пошевелить магнитное поле постаянного магнита электромагнитом, а по верх катушка съёма. Примерно так. Я вот только понял что можно два постоянных магнита поставить к сердечнику электромагнита. Если интересно тебе это то попробуй так. Я попробую позже. Магнитов нет ещё у меня... П.С: вот тут понял когда писал это сообщение. Катушки съёма должны быть две разные прямо над зазором с магнитами потом их соединить на нагрузку можно.По середине электрпомагнит со своей катушкой управляющей. Провод можно потолще что бы появился хороший ток ну а потм думать о напряжении. Может инвертер самый простой поставить на съём с катушек если ток большой получиться, а потом на нагрузку 220 вольт. Надо делать и смотреть что получиться. Ну ты попробуй сперва как хотел из того что есть у тебя потом решим делать дальше или нет. Смотря какой результат будет =)

Не надоело еще фигней заниматься!?

Магнит рядом с электромагнитом - дохлый номер Пройденный этап Магнит намагничивает сердечник
электромагнита еще до пуска схемы Потом предстоит двойная работа Лучше два электромагнита
навстречу друг другу То есть их катушки будут запараллелены

Муравей пишет:

Магнит рядом с электромагнитом - дохлый номер Пройденный этап Магнит намагничивает сердечник
электромагнита еще до пуска схемы Потом предстоит двойная работа Лучше два электромагнита
навстречу друг другу То есть их катушки будут запараллелены

Это более трезвая мысля, остались мелкие детали..... этак процентов 98-99... или около того....

Схема правильная, но катушки перепутаны. Там, где находится нагрузка, имеется вход модулирующего напряжения, поскольку он не имеет магнитной связи. Выходная катушка находится в магнитном контакте с магнитами. Схема имеет двойной эффект. Магнитный модулятор и феррозонд или магнитный усилитель.
Преобразователь реактив в актив. Накачиваеш только реактив, безатратно изгибания поля магнитов. Инверсия и раз в час. Фонарик зделал. Виход нет магнитная связ по вход. Ето означает самозапит.

Альт что -то подобное пропагандировал .

Человек очень правильно написал. Вы создаете индукционный ток. Или ток, который вводит и отвечает за процесс индукции. Для этого требуется только напряжение и нулевая мощность. Но ток резонирует между резонатором и нагрузкой. Где магнитная связь между нагрузкой и резонатором и источник не видит нагрузку.
То есть в вашей схеме имеется магнитный резонатор, который резонирует вместе с сопротивлением (импеданса) нагрузки. Отражение (импеданса) нагрузки создает магнитную связь или магнитное поле. Что равно току в нагрузке.
То есть индукционный ток создает токовое движения между нагрузкой и индукционным генератором, там должно стоит кондензатор. Магнитный резонатор работает как второй генератор и отвечает за преобразование. Между магнитом и приемной катушкой происходит процесс трансформации. Активный ток или напряжение и ток одновременно. ПОНЯЛ ?
