У меня интересная схема 10 мес. 3 нед. назад #114076

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
matros посоветуй хоть что-нибудь Как перевести виртуальную мощность в реальную Выигрыш виден
Но хочется самозапитки

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 10 мес. 3 нед. назад #114082

matros
matros аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1791
Спасибо получено: 936

matros посоветуй хоть что-нибудь Как перевести виртуальную мощность в реальную Выигрыш виден
Но хочется самозапитки
Есть не проверенная идея, нужно вместо о образного сердечника использовать ш образный с центральным в два раза толще боковых и, берем два ш образных магнитопровода меж ними толстая немагнитная прокладка т.е. между всеми тремя стержнями на боковых первичка со встречными магнитными полями а на центральной съемная если все три с равным количеством витков то на центре выигрыш должен быть около четырех раз, за счет увеличенного мп в два раза и увеличенной в два раза индуктивности, ну и работать должно в обратноходовом режиме т.е. на вторичке диод не пропускающий прямой ход.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)
Спасибо сказали: Roman, spaceon, Муравей, NikAndr

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 10 мес. 3 нед. назад #114086

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Я понял Принцип Мельниченко

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 10 мес. 3 нед. назад #114087

matros
matros аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1791
Спасибо получено: 936

Я понял Принцип Мельниченко
Я б так не сказал.
Проблема съема со встречно включенных катушек в том что поля хоть и два но на общей съемной ток в два раза больше не будет тк наводится на вторичке только от величины поля в сердечнике а не от суммы полей и схема с двумя стержнями и общей съемной может дать выигрыш только за счет увеличения индуктивности съемной которая будет больше из за в два раза большего сечения магнитопровода.
Но встречно работающие катушки образуют на стыке в два раза более сильное мп добавляя третий керн мы это увеличенное поле и запрягаем параллельно увеличивая индуктивность за счет сечения среднего керна.
Так что думаю упомянутый тобой персонаж здесь не при делах.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от matros.

У меня интересная схема 10 мес. 3 нед. назад #114095

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Правильно ли я понимаю что все три обмотки на одном Ш образном сердечнике А что на другом
Между ними зазор

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 10 мес. 3 нед. назад #114098

matros
matros аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1791
Спасибо получено: 936
Обмоток три, два ш между собой через прокладки, а обмотки каждая намотана на оба ш т.е. соединение сердечников в центре катушек. В общем должно выглядеть как трёхфазный трансформатор только центральный сердечник толще.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 10 мес. 3 нед. назад #114099

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
То есть намотка на каждом стержне сплошная как будто зазора нет ?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 10 мес. 3 нед. назад #114100

matros
matros аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1791
Спасибо получено: 936

То есть намотка на каждом стержне сплошная как будто зазора нет ?
Т.е. стык в центре катушек, зазор т..е.
Вообще зазор нужен только в центральной, а боковые можно без зазора т.е. сердечник как для обратноходового трансформатора.
В центре нужен защор чтоб магнитная цепь не замкнулась иначе боковые будут работать в холостую, т.е. схема без уетрального зазора работать не будет.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)
Спасибо сказали: Муравей

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от matros.

У меня интересная схема 10 мес. 3 нед. назад #114101

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Понял Поверх всего еще можно намотать катушку Как раньше было

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 10 мес. 3 нед. назад #114102

matros
matros аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1791
Спасибо получено: 936

Понял Поверх всего еще можно намотать катушку Как раньше было
Смысла нет, центральный и боковые имеют встречное направление на катушке поверх всех нифига не наведется
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от matros.

У меня интересная схема 10 мес. 3 нед. назад #114103

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Эксперимент провел Такая катушка у меня уже была В центральной катушке ничего не навелось

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 10 мес. 3 нед. назад #114122

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220

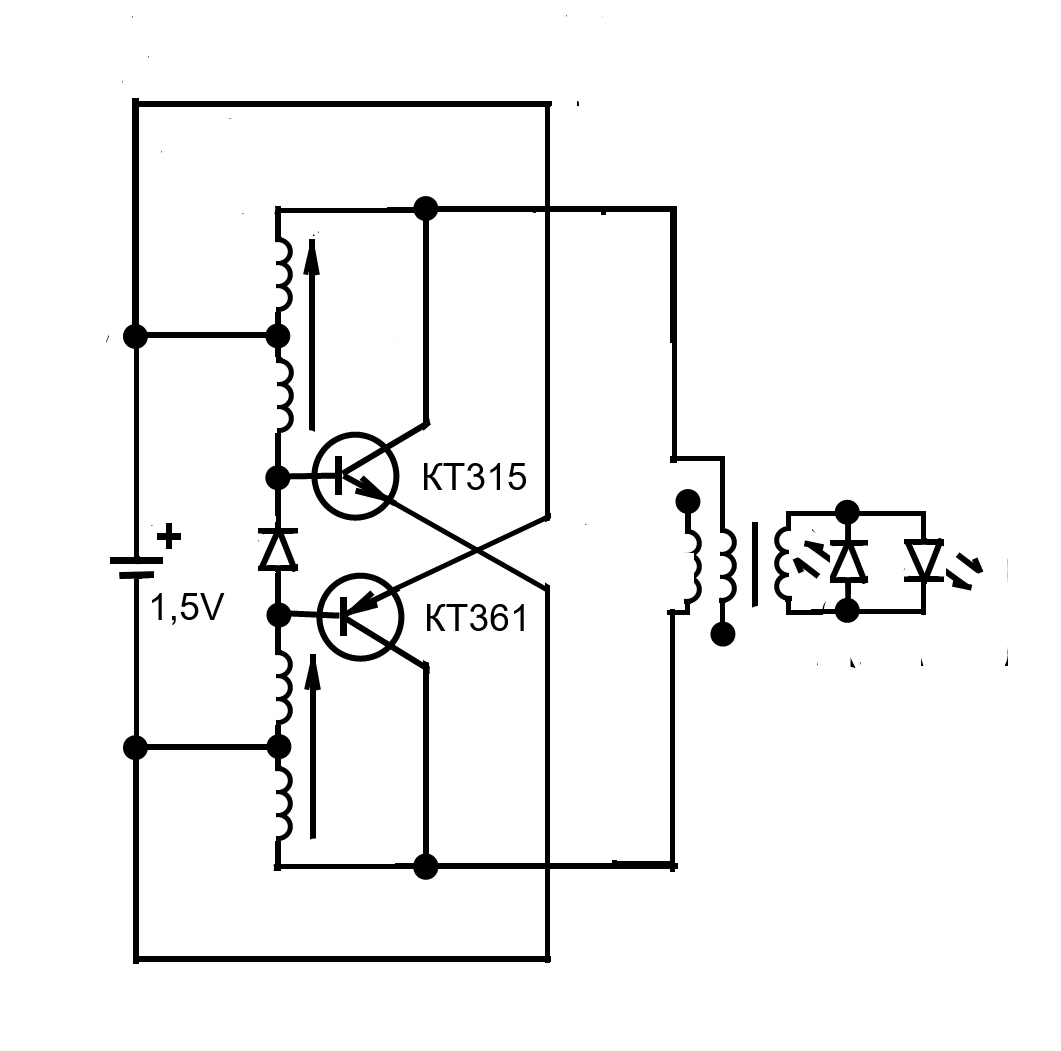

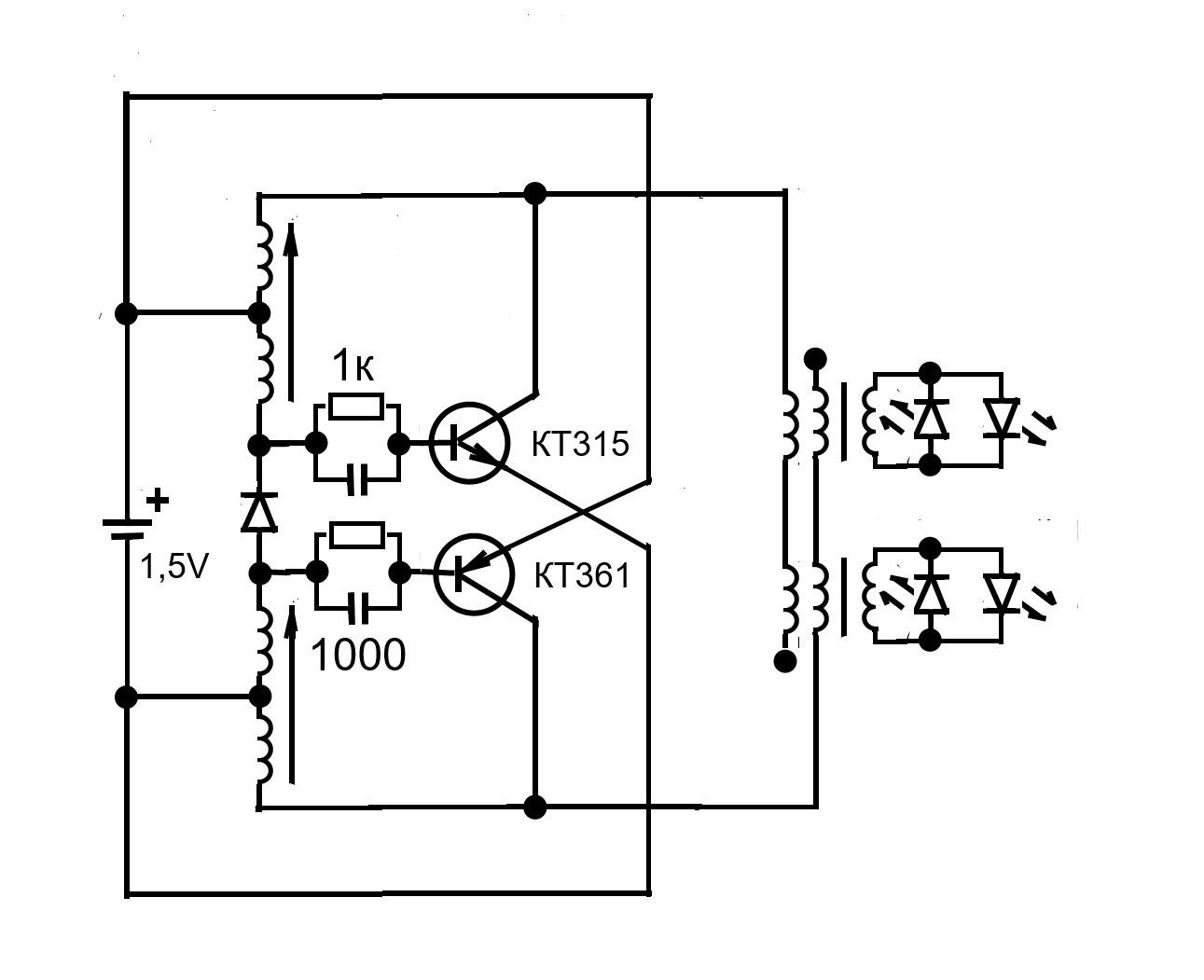

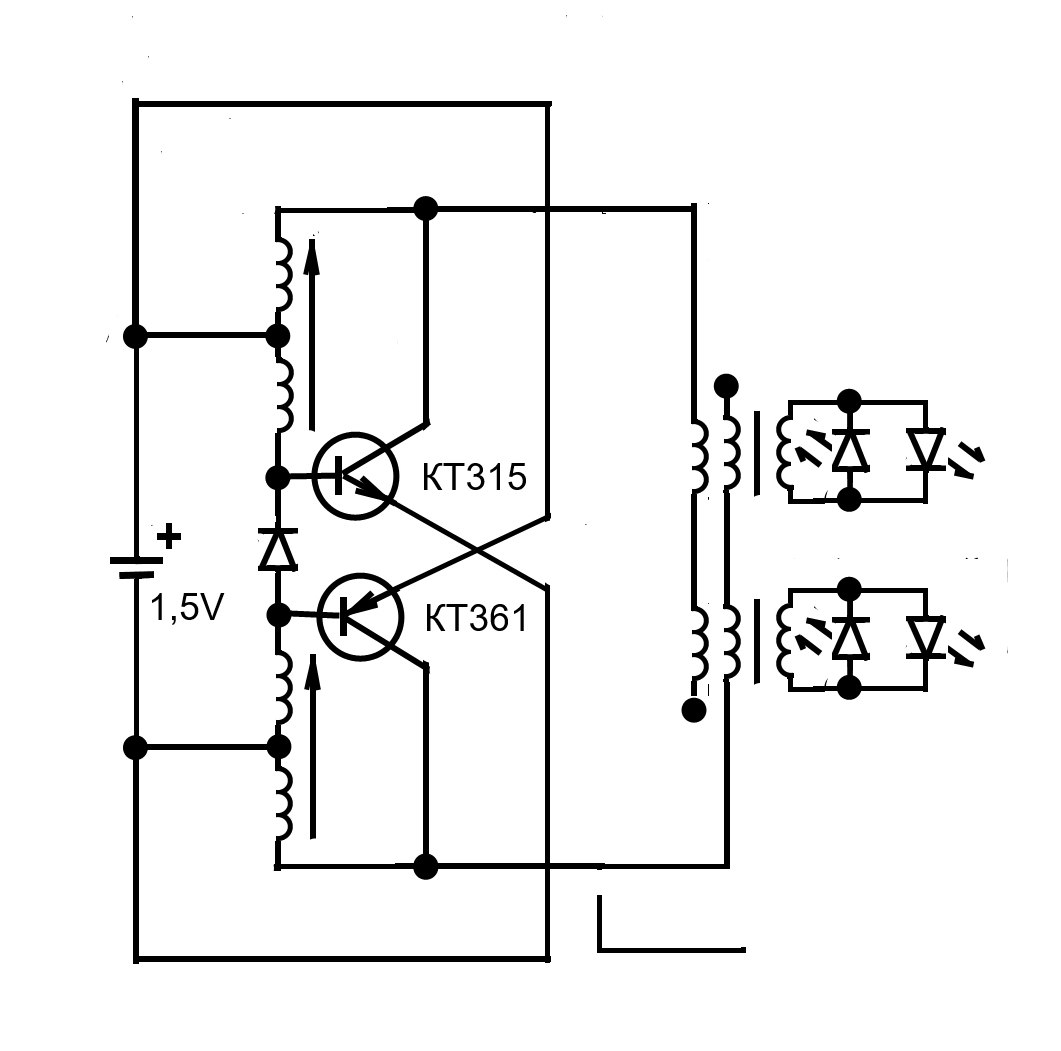

Решил собрать фонарик на встречных магнитных полях Левая верхняя на одной половине кольца а нижняя на другой
Правая катушка поверх кольца над дыркой Транзисторы пока возьму кт315 и кт361
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 10 мес. 2 нед. назад #114206

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220

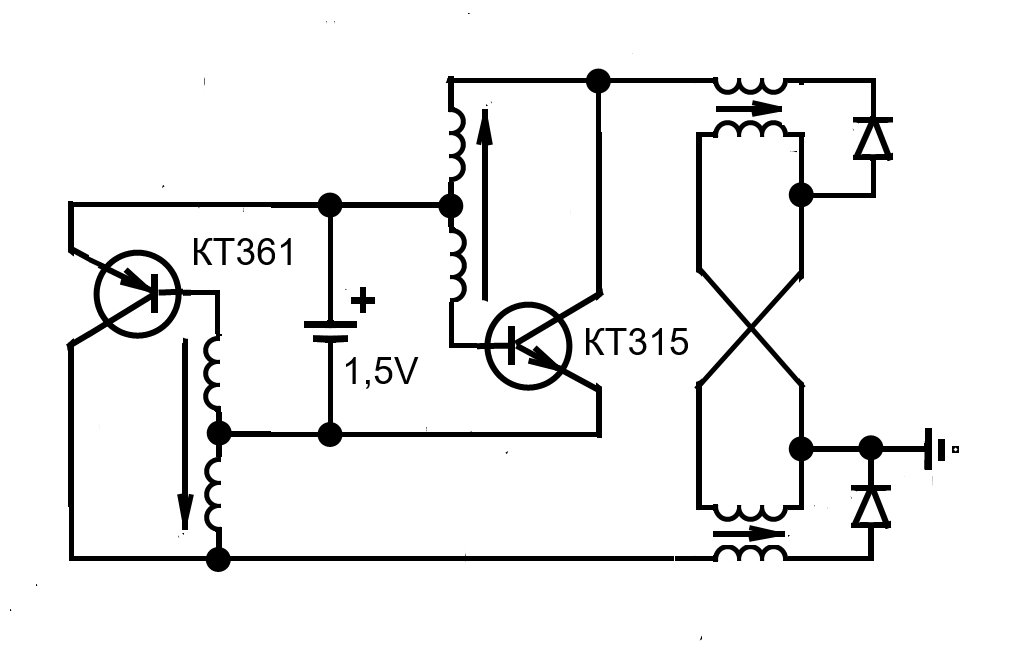

Думаю предложенную схему matros можно немного изменить Два сердечника ориентированы друг на друга
Между ними стержень с катушкой В ней должна навестись напруга Эта напруга совершенно дармовая
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 10 мес. 2 нед. назад #114211

matros
matros аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1791
Спасибо получено: 936

Думаю предложенную схему matros можно немного изменить Два сердечника ориентированы друг на друга
Между ними стержень с катушкой В ней должна навестись напруга Эта напруга совершенно дармовая
Ты все усложняешь, дармовая напруга будет уже на второй половине сердечника.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 10 мес. 2 нед. назад #114212

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Умеешь ты туманно выразиться Разьясни
