У меня интересная схема 7 мес. 3 нед. назад #124322

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
A-tac ставить ТВС в центр кольца бесполезно т к у него замкнутый сердечник Ничего не наведется
Магнитное поле замкнуто Но если поставить катушку многовитковую со светодиодом то светодиод горит
В эту катушку вставлен ферритовый стержень
Пришло время разобраться с этим ТВС Он все-таки очень большой и не у каждого есть А реле РЭС-9 меньше
и проще найти Может еще продается Индуктивность РЭС-9 равна 629 мН Индуктивность ТВС равна 377мН
В реле РЭС-9 две катушки последовательно Если взять только одну - получим то что надо Этим и займусь

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 мес. 3 нед. назад #124323

matros
matros аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1045
Спасибо получено: 404
А про ТВС мысль здравая, только не развернута. В общем на вторичке бут на прямом ходе питаться а на спаде, на общей, которая поверх всего ТВСа.
Зы у ТВСа первичка и вторичка разнесены должны быть.
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ Стругацкие "Понедельник начинается в субботу")

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от matros.

У меня интересная схема 7 мес. 3 нед. назад #124329

A-tac
A-tac аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 438
Спасибо получено: 92

А про ТВС мысль здравая, только не развернута. В общем на вторичке бут на прямом ходе питаться а на спаде, на общей, которая поверх всего ТВСа.
Зы у ТВСа первичка и вторичка разнесены должны быть.
....Чего проще - то: паять ничего не надо, схема типа собрана - просто взять ручками и перенести ТВС в центр косичек .... блин, из песка и формочки куличик сделать - гораздо сложнее ....
у ТВСа всего шесть положений в кольце из косичек.... и эта детская операция вызвала феерический ответ..... ну я тогда, наверное, ваще нихрена не понимаю в колбасных обрезках......
Активирована функция "антитроллинг".
absolute disregard

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 мес. 3 нед. назад #124332

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
A-tac скажи что хотел получить
Разобрал релюху Оставил одну катушку Индуктивность стала 120мН Думал что получу половину от 629 мН
Может запараллелить две РЭС-9 Нужно получить индуктивность как к ТВС 110ПЦ15 Все обмотки намотаны вместе

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 мес. 3 нед. назад #124335

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
Все нормально Запараллелил две РЭС-9 Получил 380мН Можно ставить в схему

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 мес. 3 нед. назад #124359

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254

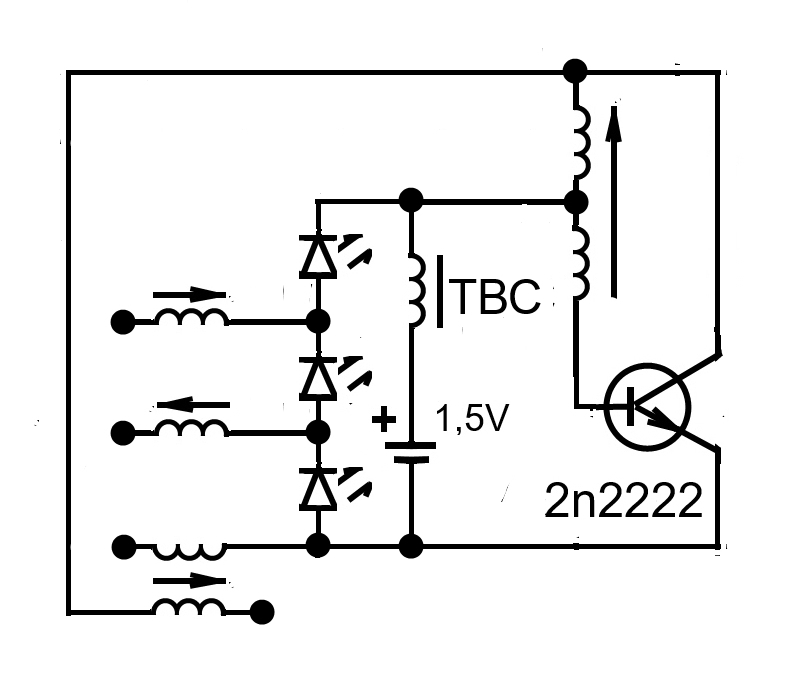

В прошлой схеме грубая ошибка И никто ничего не сказал Замкнул плюс с минусом
Теперь все исправил
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 мес. 3 нед. назад #124391

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
Пока не нашел катушку заменяющую ТВС Два реле РЭС-9 параллельно дали слабый ток Одна катушка из этого реле
чуть засветила светодиоды Ток меньше 1 ма Показания прибора дают только приблизительную подсказку

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 мес. 3 нед. назад #124392

Не квадрат
Не квадрат аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 370
Спасибо получено: 183
...а как на счет разных сердечников???

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 мес. 3 нед. назад #124406

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
Не квадрат поясни Ловлю любую идею

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 мес. 3 нед. назад #124407

Не квадрат
Не квадрат аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 370
Спасибо получено: 183
...феррит отличается от железа...как еще? ...феррит отличается по маркам .... можно медную трубку с разрезом попробовать - да мало-ли, пермалой к примеру

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от Не квадрат.

У меня интересная схема 7 мес. 3 нед. назад #124425

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
Я думал идея какая-то А катушки разные пробую Хотелось бы готовый вариант Чтобы не мотать несколько тысяч

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 мес. 3 нед. назад #124452

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254

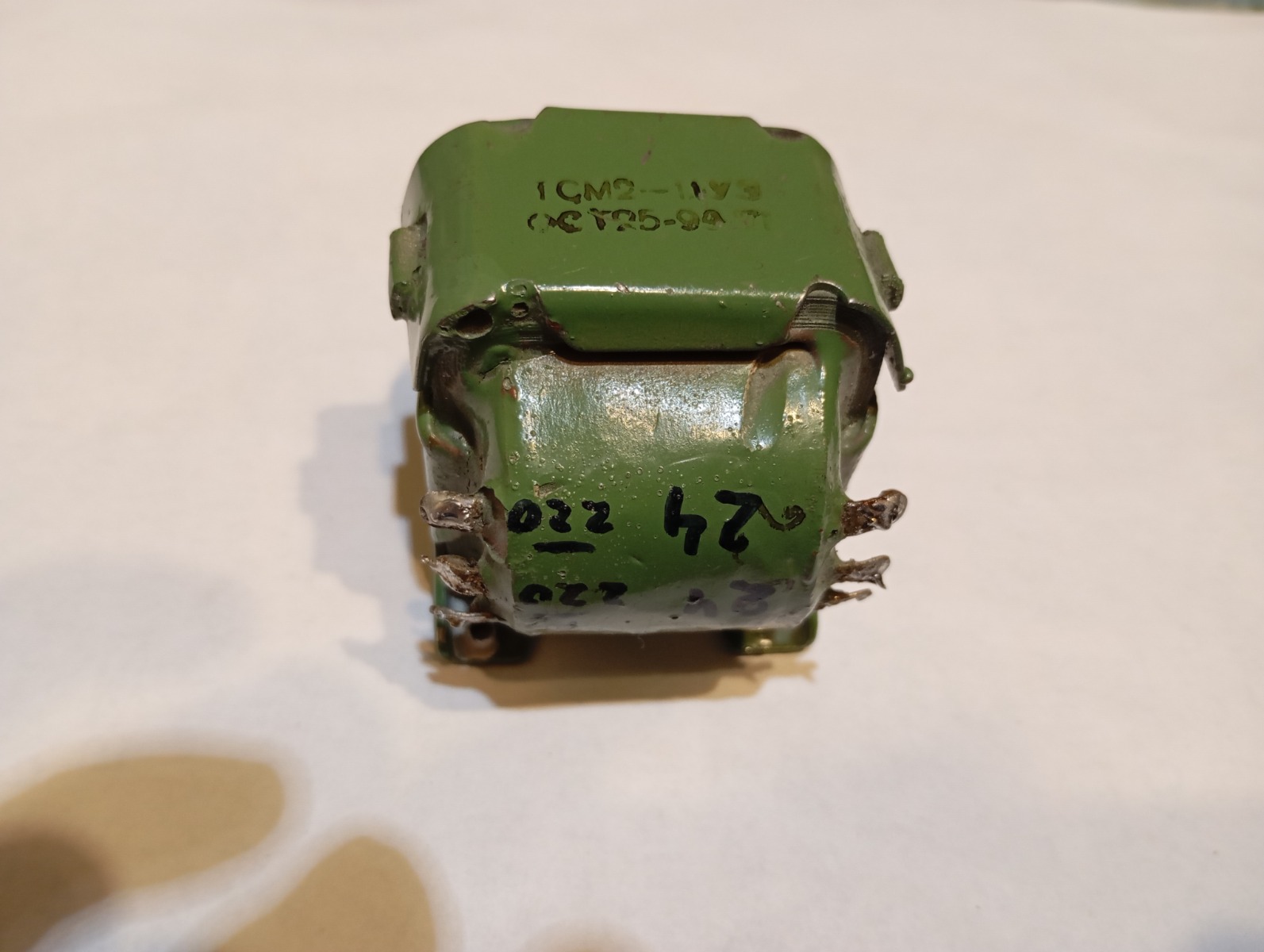

Вот трансформатор Примерно 10 вт понижающий 220в на 24в Использовал обмотку 24 в
Все работает Потребление 2,4 ма Может еще что-то найду поменьше
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 мес. 3 нед. назад #124534

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
У этого трансформатора осталась обмотка на 220 в Подключил к ней светодиод 1 вт Все горят одинаково
но свет немного дрожжащий Прмерно 25 гц

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 мес. 3 нед. назад #124537

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254

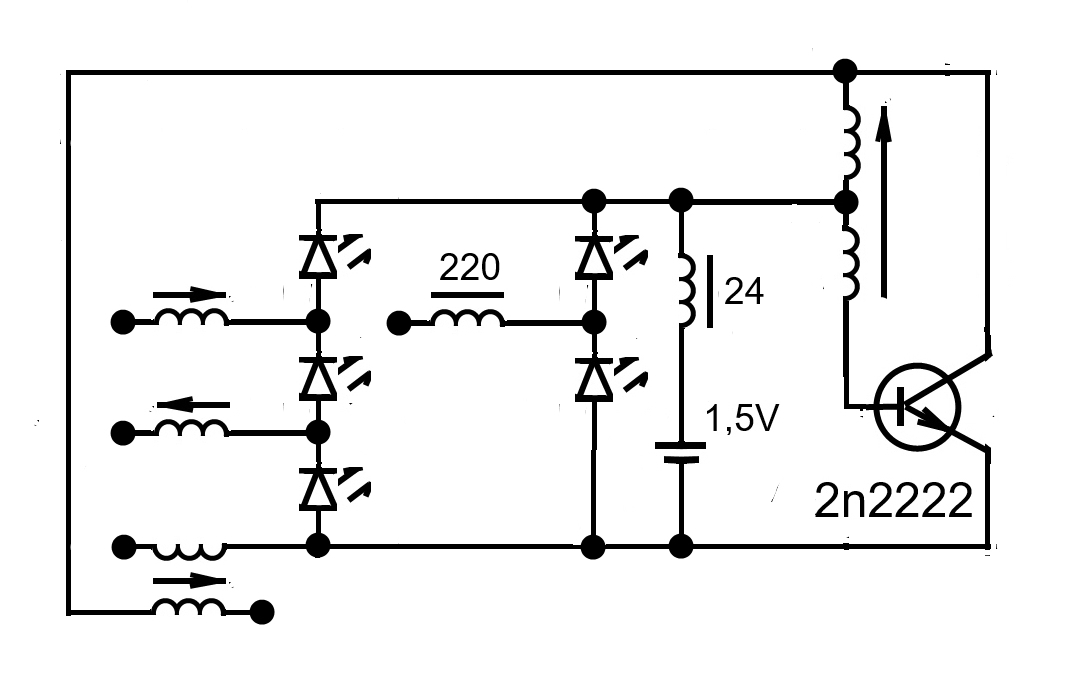

Эту обмотку 220 включил как вилку Авраменко Другой конец свободный Светодиоды горят все одинаково
Если к свободному концу подключить заземление то яркость больше Потребление чуть снизилось
Если поменять концы этой обмотки то результат наоборот хуже Когда подсоединяешь заземление - бьет током
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 7 мес. 2 нед. назад #124661

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1329
Спасибо получено: 254
Правые два светодиода все-таки влияют на общую яркость Убрал их совсем Вместо этого продублировал
левую цепочку светодиодов с катушками Она тоже влияет на яркость но совсем чуть-чуть
