У меня интересная схема 6 года 10 мес. назад #34517

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Благодарю shvirkoff62 Наконец- то разговор по существу
Переход диаметра катушки с меньшего на больший даст понижение частоты вращения Но у плоской катушки слишком большая разница
между соседними витками Там непредсказуемо Переход должен быть более плавным Наверно конус Надо думать
От схемы пуш - пул перешел на две одинаковые разрозненные схемы на одном сердечнике Приемлемый результат
Но это уже не важно

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 10 мес. назад #34518

shvirkoff62
shvirkoff62 аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 747
Спасибо получено: 170
Понижение частоты (разность частот),можно получить путем интерференции двух колебаний близких по частоте. Если рассматривать трансформатор,то наложением колебаний магнитных полей катушек связанных колебательных контуров.
В механике такое устройство называется редуктор.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от shvirkoff62.

У меня интересная схема 6 года 10 мес. назад #34529

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Потратил время на изготовление хитрой катушки Но ожидаемого не получил
Тут я подумал схемное решение не исчерпало себя
В этой схеме выключатель очень нужен Сначала нужно зарядит электролиты
Когда они заряжены- диоды закрыты При включении генератора
катушка дает импульс двойного напяжения При обратном качании
легче зарядить каждый кондер до половины напряжения
А ведь когда-то прошел мимо этого простого решения
Ночью приступлю Никто не мешает
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 10 мес. назад #34530

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Схема проработала на маломощном светодиоде 6 мин 33 сек
Приличная яркость Наверно ударов 10 в секунду Еще надо учесть
что общая емкость меньше в два раза

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 10 мес. назад #34538

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Заменил один из диодов на FEP30dp Схема проработала ровно 8 мин
Жаль но больше такого нет

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 10 мес. назад #34543

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227

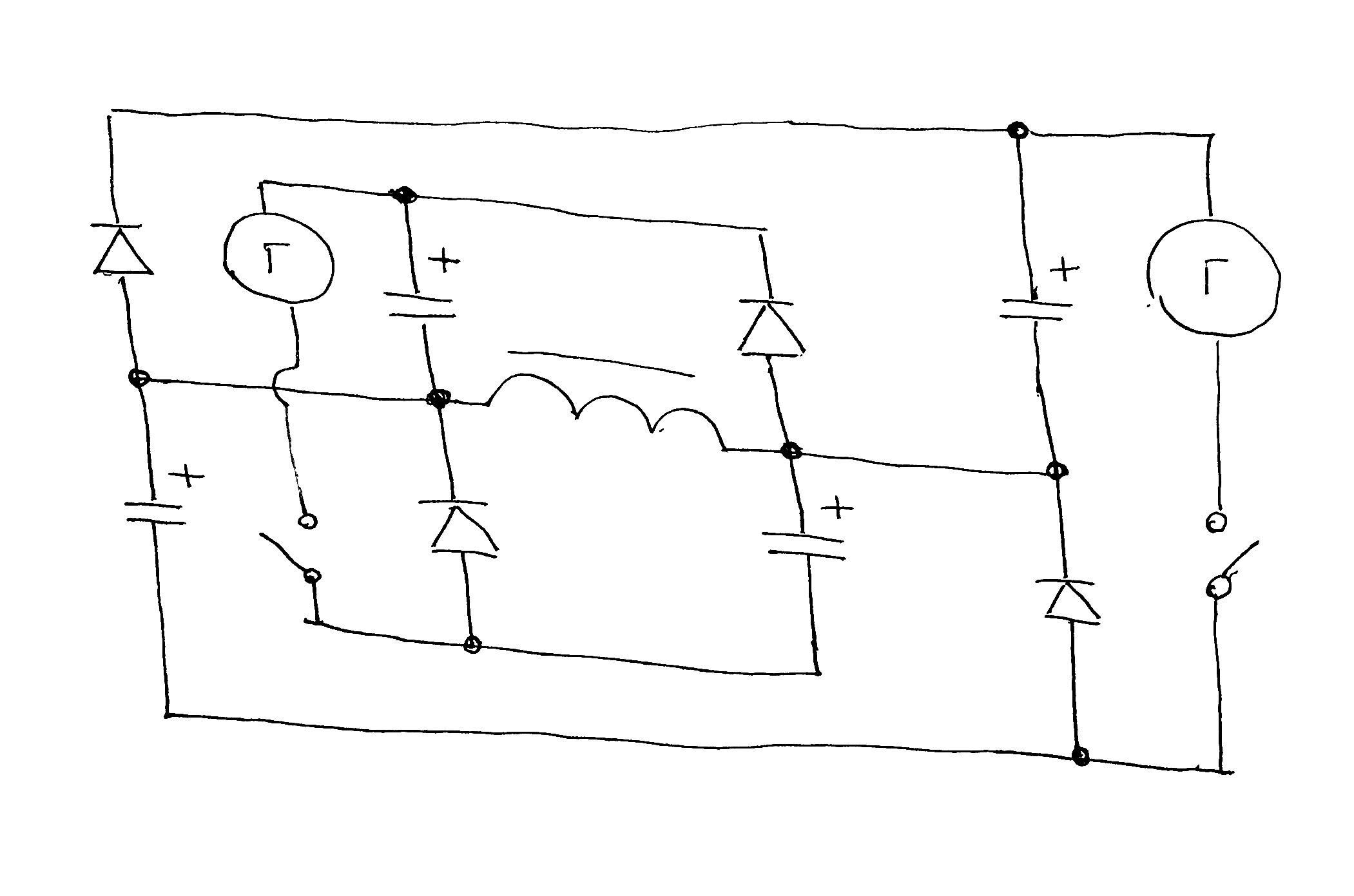

Попробую собрать схему из двух таких ячеек
Преимущество в том что заряд кондеров не обратный импульсом а прямым
Он должен быть сильнее Выключатель сдвоенный Сначала заряд кондеров
Затем включение Иначе К З
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 10 мес. назад #34546

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Последняя схема проработала чуть больше минуты Один светодиод моргает гораздо сильней другого
Здесь надо еще думать Разделил на две отдельные схемы на общем сердечнике Результат тот же

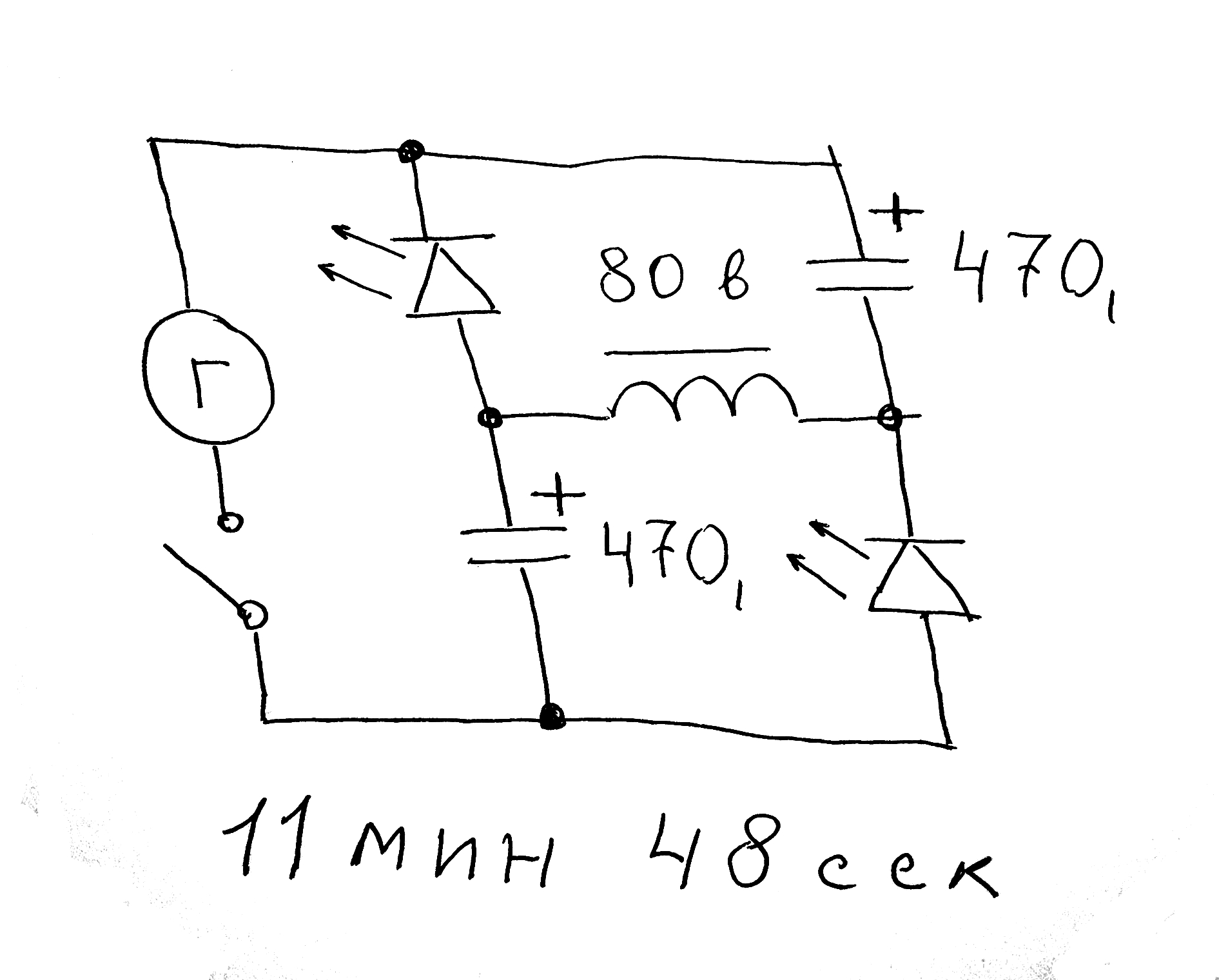

Вернулся к прежней схеме но заменил диоды на светодиоды Новый рекорд-11 мин 48 сек
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 10 мес. назад #34547

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Забыл сказать светодиоды моргают Верхний похуже а в генераторе самый яркий

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 10 мес. назад #34548

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Вместо катушки поставил промышленную катушку от реле ПМЕ-111 (220 в,4000 вит, 0,15мм )
без сердечника Проработала ровно 13 мин Но яркость раза в три хуже Видимо мал диаметр провода
Если найду еще такую попробую две параллельно

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 10 мес. назад #34550

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Вернулся к своей катушке на кольце Добавил еще последовательно 80 витков
и зашунтировал последнюю обмотку светодиодом 1 вт Горел прилично 1 мин
Затем яркость стала снижаться Но и после 5 мин еще было видно
В целом схема проработала больше 9 мин Когда- то об этом только мечтал
Понял что катушка должна быть нелинейная Поток в одну сторону должен быть
меньше чем в другую Тогда на самозапит пойдет больше Думайте Господа

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 10 мес. назад #34554

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227

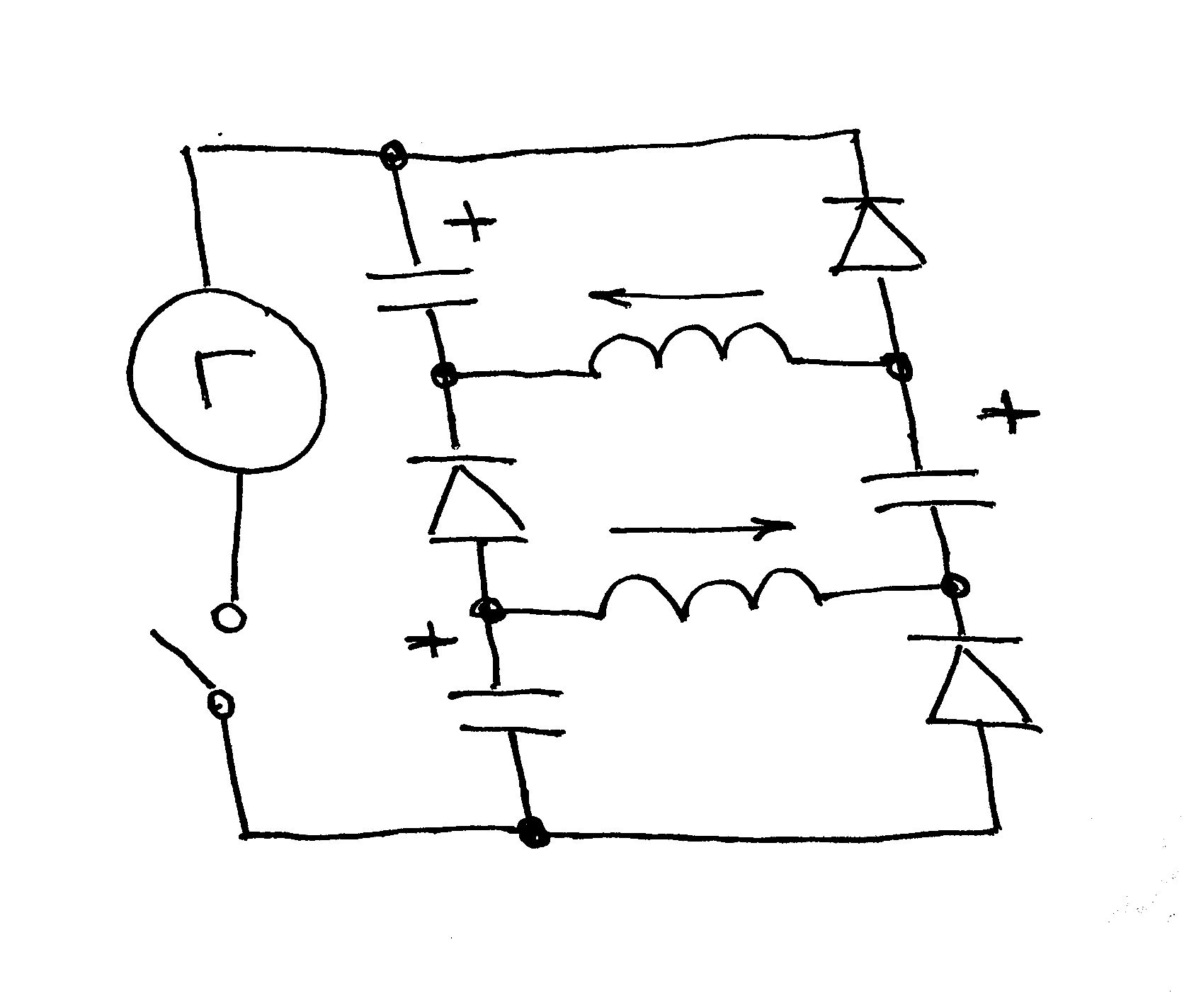

Здесь я подумал что зарядить три кондера до меньшего напряжения легче чем два до большего
Сила импульса останется прежней т к катушка та же но из двух частей 40 + 40
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 10 мес. назад #34555

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Схему испытал Делал два замера 7 мин 15 сек и 7 мин 55 сек Ожидал большего
Средний светодиод горел ярче чем у генератора После 2 минут яркость стала меньше
Другие светодиоды не горели совсем

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 10 мес. назад #34556

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227
Подключил обмотки 80 и 80 - время 9 мин 37 сек

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 10 мес. назад #34561

Rivaros
Rivaros аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 575
Спасибо получено: 312
попробуй это, по словам автора - "It has been running for over 3 weeks now without the battery, after initial capacitor charging".
После заряда конденсатора работала 3 недели без батарейки.
P.S. Правда в сноске рекомендации по замене на суперкап.
Спасибо сказали: Муравей

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от Rivaros.

У меня интересная схема 6 года 10 мес. назад #34566

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1280
Спасибо получено: 227

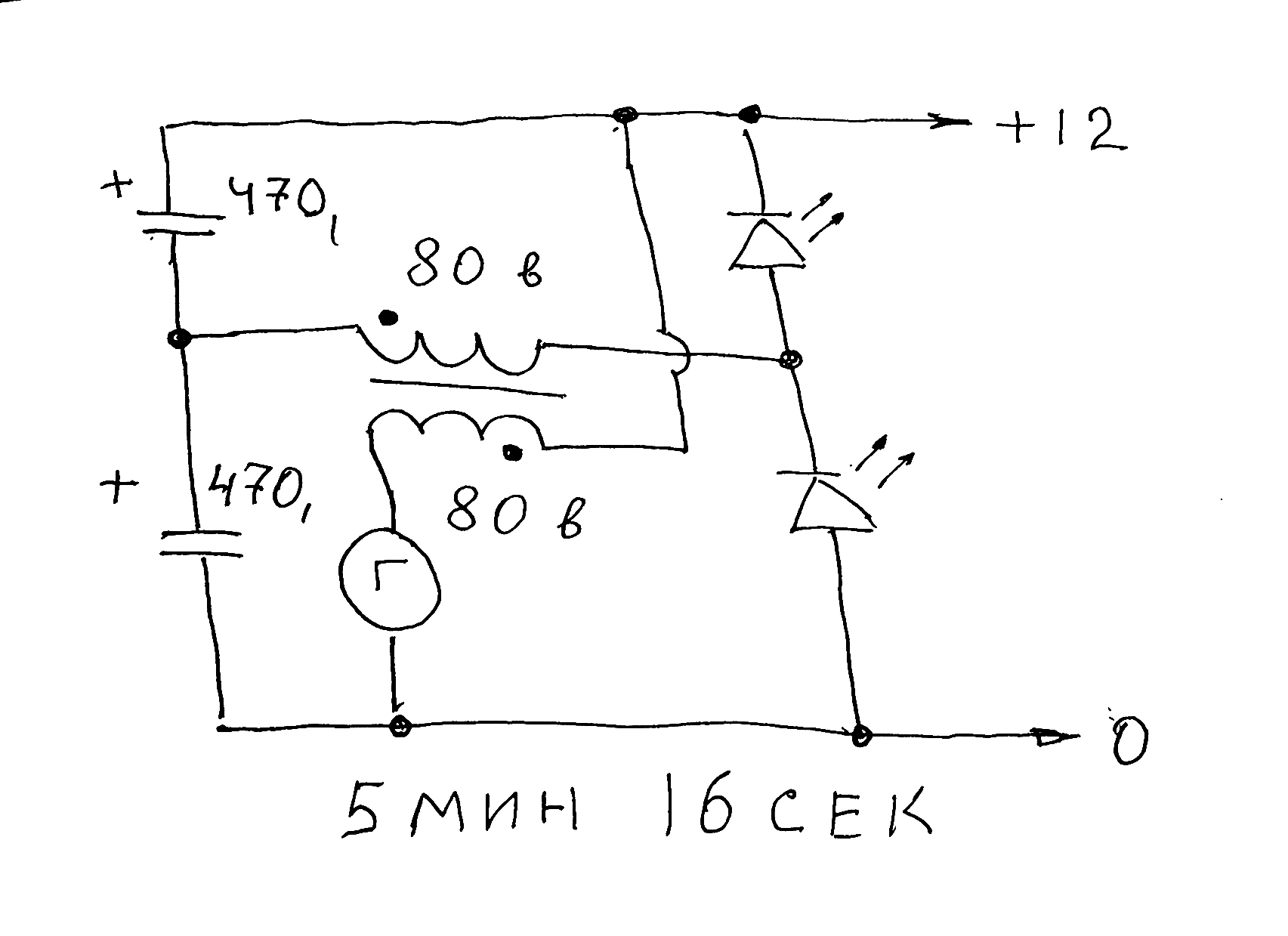

Благодарю Rivaros Твою схему переделал на свой лад Мы все такие
