У меня интересная схема 6 года 3 мес. назад #33957

berserk
Живу я здесь
Живу я здесь
Сообщений: 375
Спасибо получено: 184

Муравей пишет: Кольцо 30 мм провод в лаке 0,3мм
Вот думаю удачное решение Кондер 10 Н общий для двух генераторов
Диоды для его подзарядки Надобность в резисторе отпала
Частота видать будет большая Завтра займусь наверно


А эмиттеры нижних транзисторов не нуждаются в объединении?
А то правая часть схемы не будет работать, кондер перезарядится противоположно
И не обращай внимания на этого поца, на каждом форуме есть убогие

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 3 мес. назад #34112

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220

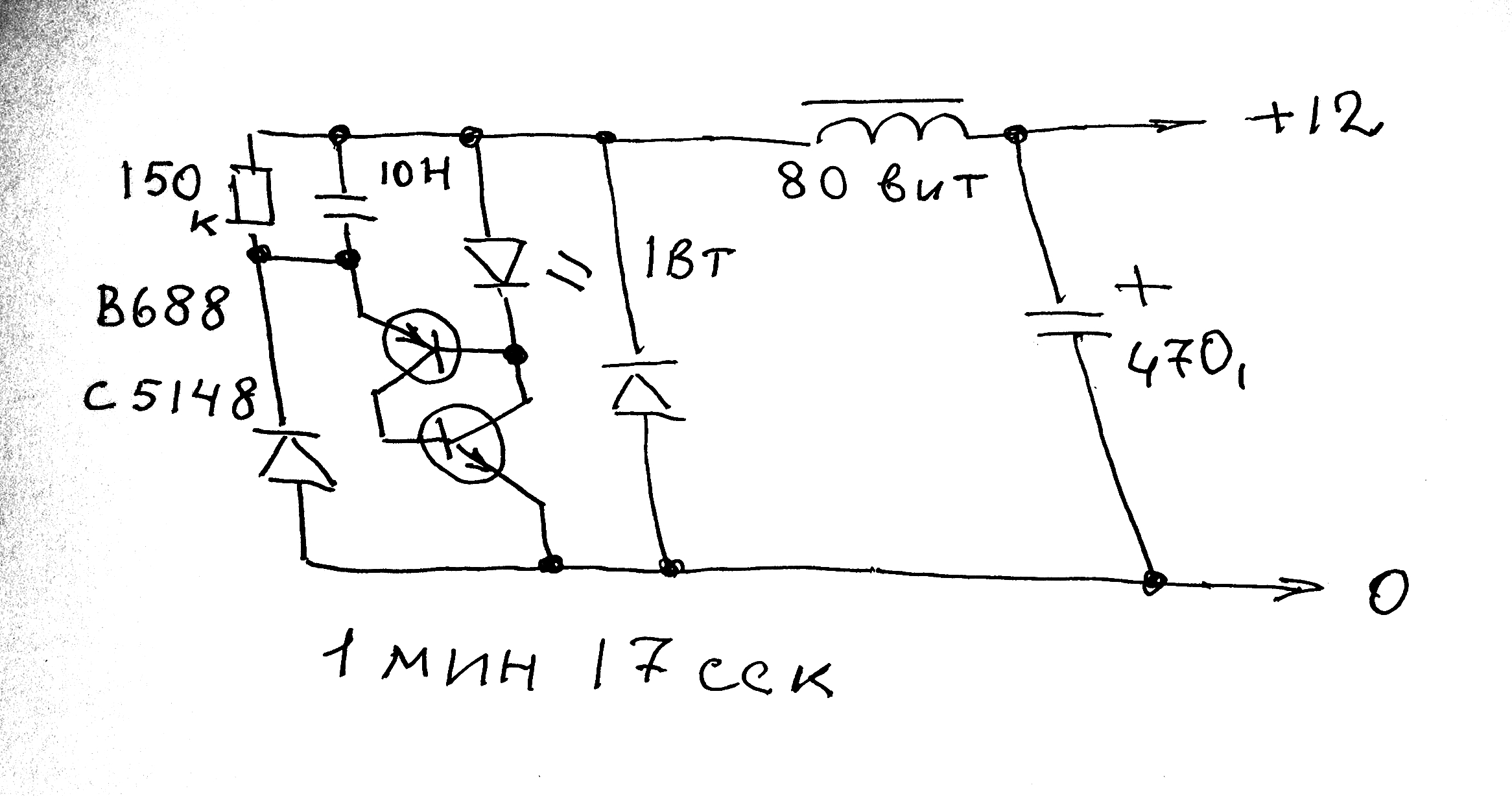

Что-то я завис Все-таки лето
Последняя схема не пошла Срабатывает защита Так и не понял почему
Переделал как раньше (катушки снизу) Питание только на левый электролит
После кратковременного касания на правом электролите почти 11 вольт
Левый 12 вольт И схема остановилась Если разрядить правый то все повторится
Может ничего особенного Может у кого идеи возникнут Я и сам все ловлю
Параллельно правому электролиту включал светодиод 3 вт Берет 100 ма
При питании 5 в Выше не поднимал На светодиоде 3 в
Может завтра возьмусь за новую схему Светодиоды будут сглаживать большие выбросы
Защита затворов
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 3 мес. назад #34126

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Забыл сказать по прежней схеме
Предложенное Не квадрат пробовал Время добавляется незначительно
Новую схему испытал Светодиоды работают После отлючения питания сигнал падает наполовину Частота выше Стетодиоды гаснут
А затем очень плавное снижение амплитуды Весь процесс - 17 сек В целом доволен Для высокой частоты очень хорошо
К тому же суммарная емкость меньше 250 мкф Если бы не порог 4 в у полевиков процесс был бы длительней
Думал что амплитуда падает из- за светодиодов Отбросил Ничего не изменилось Здесь непонятно

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 3 мес. назад #34167

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Кажется понял как сделать ту схему где тролли суетились
В первый такт включаются нечетные ячейки Затем наоборот
Странно что номер этой фотки получился 66
Вложения:
Спасибо сказали: radioman

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 3 мес. назад #34209

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Благодарю Понял Правильно копаю
Спасибо сказали: Vector

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 3 мес. назад #34343

Multik
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 23
Спасибо получено: 68
Намедни нужно было сделать лабораторный блок питания с регулировкой тока и напряжения от нуля. В Инете ничего путного не нашёл. Пришлось долбать эту тему самому В результате надолбал полсотни интересных схем. А чтобы титанический труд не пропал даром, описал их в статье:
multikonelectronics.com/subpage.php?p=6&i=38
Наверняка кому-то будет интересно. Сам поразился простоте и стабильности большинства схем.
Удачи!
Спасибо сказали: Roman, INGWAR, черкес, Ник, with, fominyh-asd, diod, Mibor, A-tac

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от Multik. Причина: ошибка

У меня интересная схема 6 года 3 мес. назад #34354

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Прокрутил разные варианты кольца Пока не дается Но я толстокожий
Решил собрать схему из двух ячеек Думаю время будет не меньше чем у одной
Все-таки цепь подкачки
К тому же моргать будут поочередно Приятнее для глаз
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 3 мес. назад #34375

Не квадрат
Живу я здесь
Живу я здесь
Сообщений: 351
Спасибо получено: 188

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 3 мес. назад #34376

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220

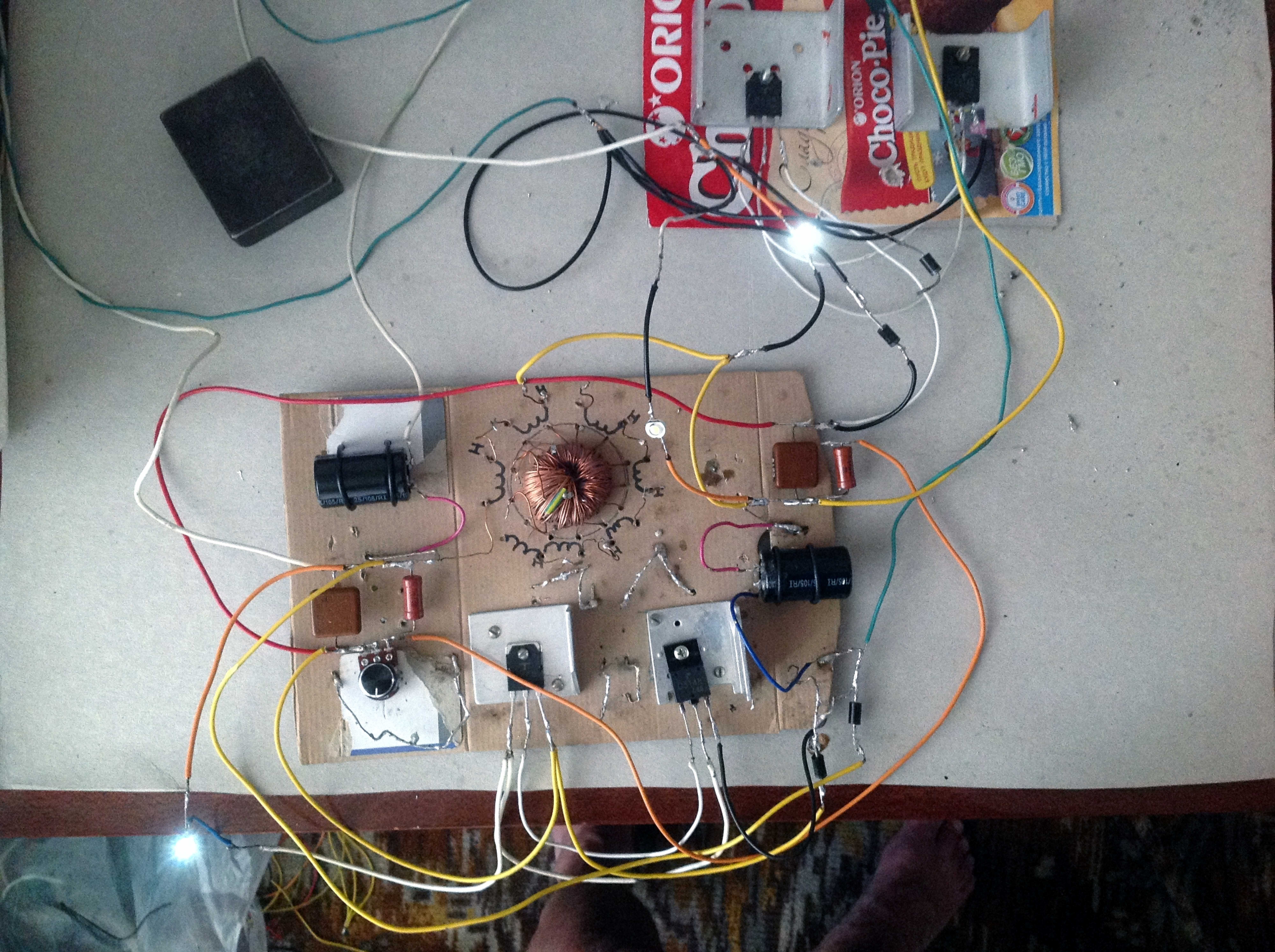

Предложенное Не квадрат Пока не осмыслил Опишу свои результаты
Бывает в результате ошибки делаются открытия До конца не разобрался
Опишу как есть Нижний электролит в обрыве На конца А и В подаем питание
Нижний генератор работает от блока питания При этом верхний электролит
заряжается от катушки до 7,5 в секунд за 20 Теперь Блок питания отключаем
И верхняя схема Работает 8,5 мин Но если после первой процедуры
дозарядить верхний электролит До 12в кратковременным касанием К блоку питания
то верхняя схема работает 19 мин 50 сек
Видимо энергия из катушки иная Не знаю смог ли выразиться
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 3 мес. назад #34381

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220

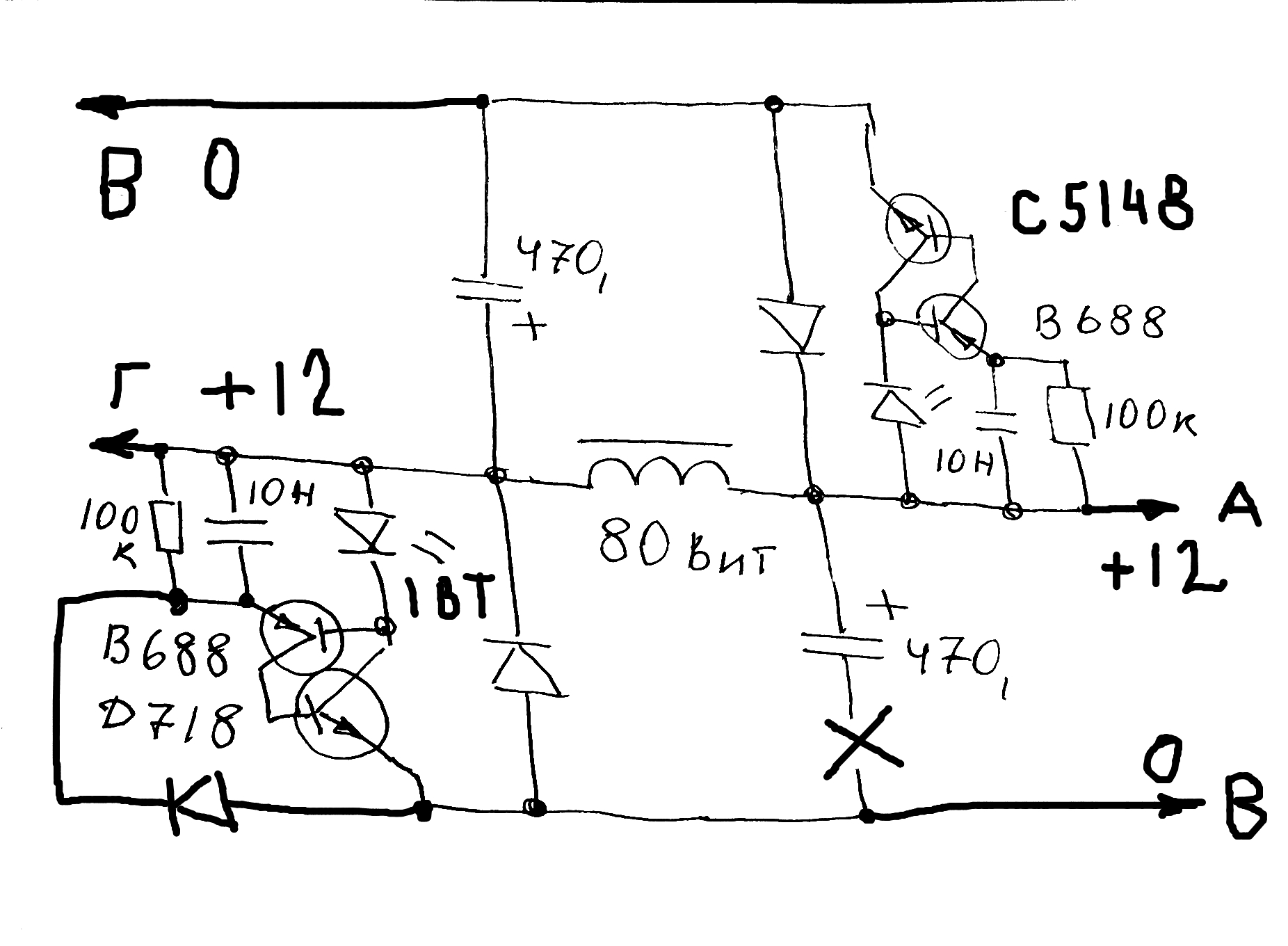

Понял что предложил Не квадрат Для более раннего запуска противоположной ячейки Если направление доп катушки обратное
Попробую но только соединю эмиттеры Так вроде лучше
На схеме резисторы по 150 к Не исправил на старом рисунке Верхний светодиод обычный маломощный Мельтешит часто
Глаз не раздражает Если ставить светодиод 1 вт то горит не мигая но конечно меньше

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 3 мес. назад #34389

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220

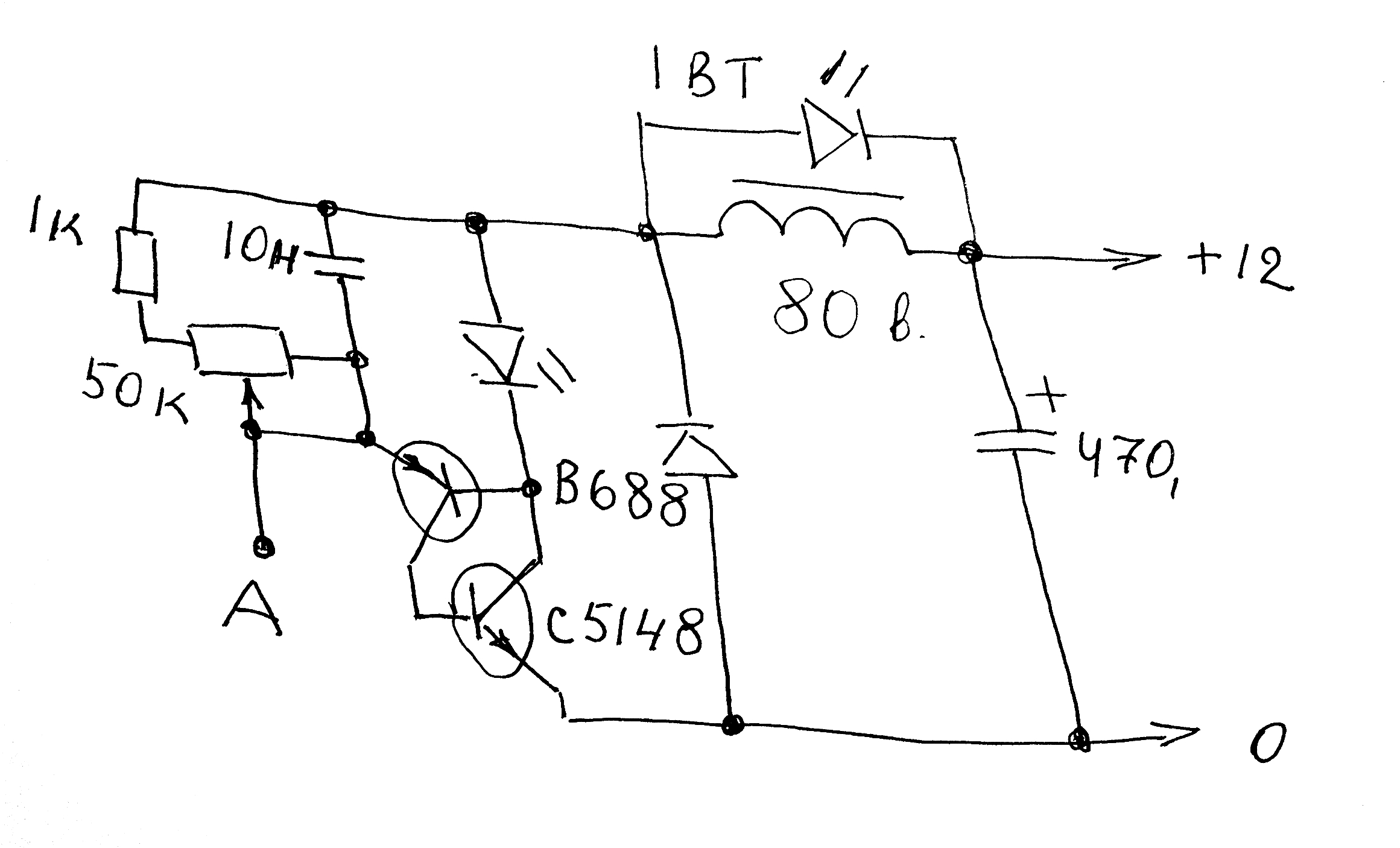

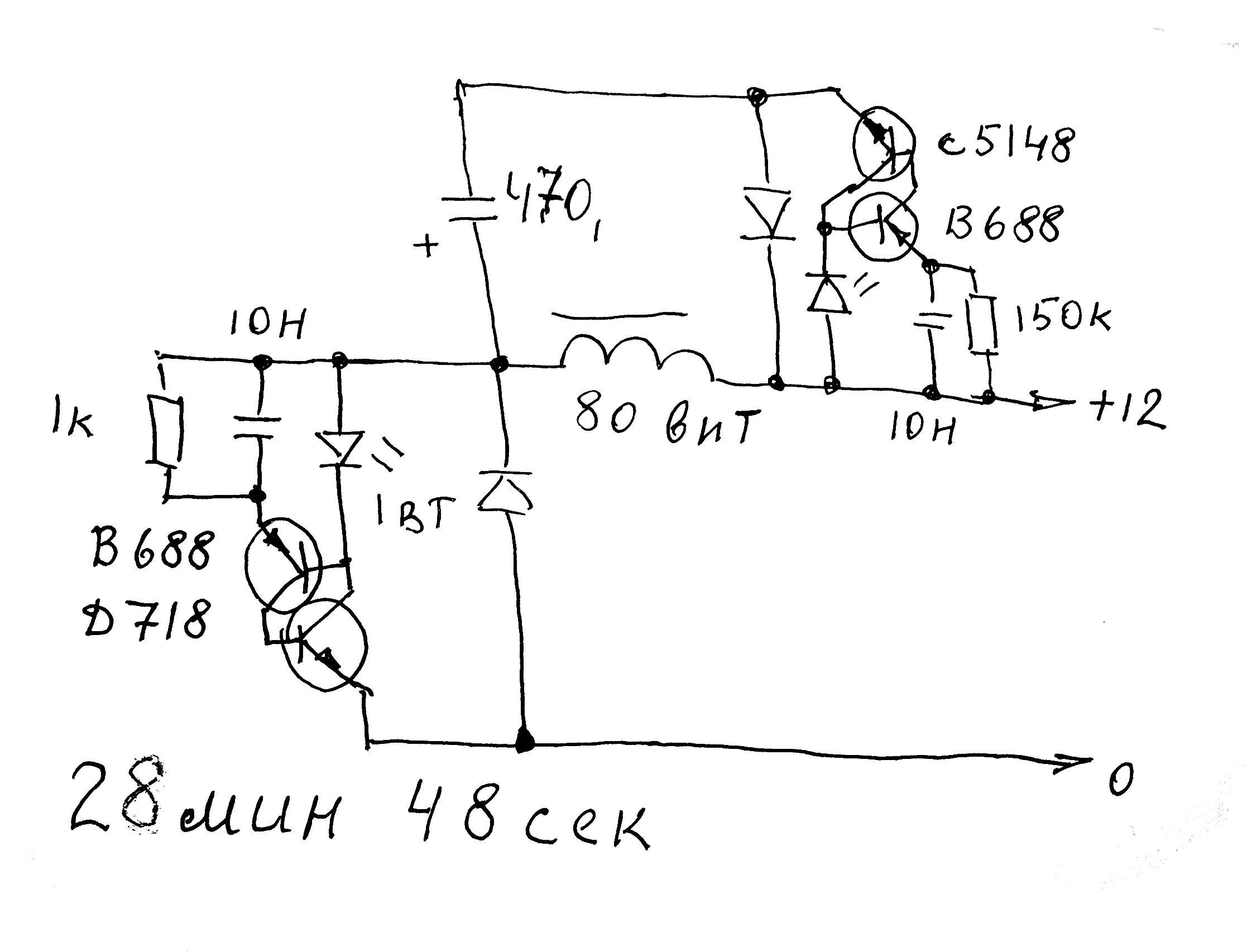

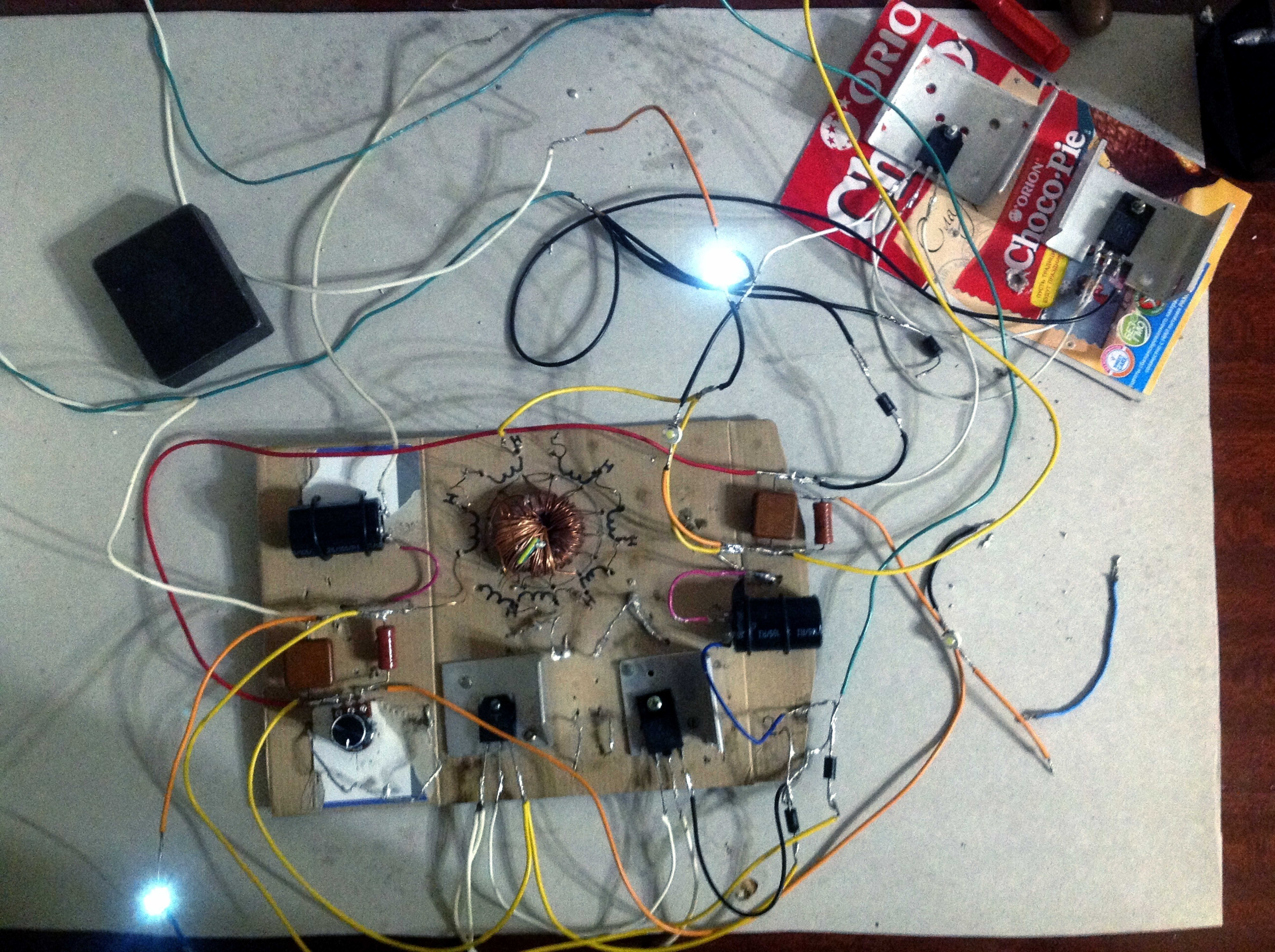

Уменьшил нижний резистор до 1 к Скорость заряда увеличилась
Напряжение на верхнем электролите в момент запрыгнуло за 15 в
Дозарядки не потребовалось Схема отработала 28 мин 48 сек
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 3 мес. назад #34403

Не квадрат
Живу я здесь
Живу я здесь
Сообщений: 351
Спасибо получено: 188
...хороший результат, ежели на 1Вт. И вопрос их два по 1Вт?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от Не квадрат.

У меня интересная схема 6 года 3 мес. назад #34421

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220

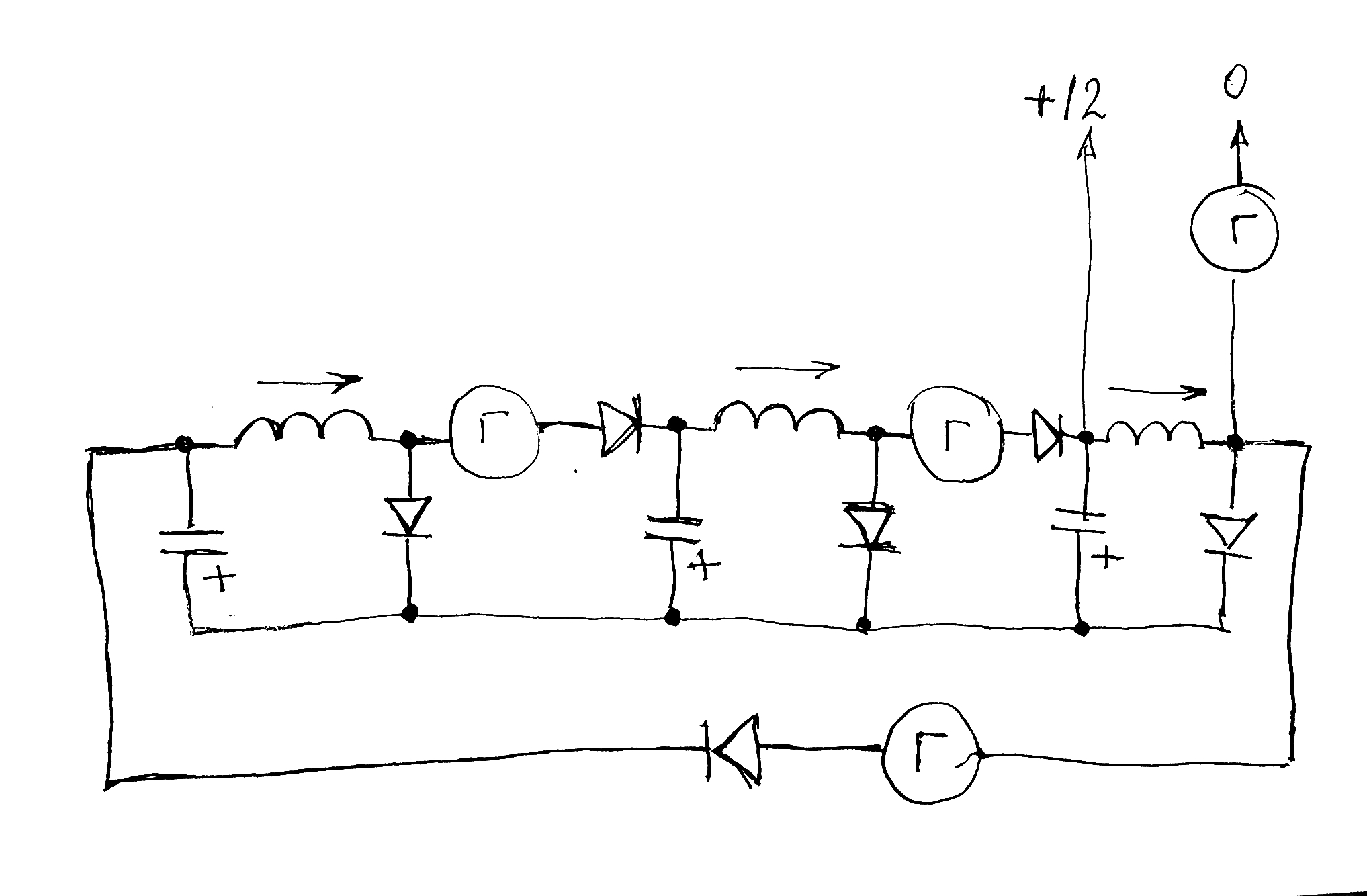

Железная логика говорит сделать из последней схемы кольцо
Дополнительный генератор нужен для стартовой зарядки третьего электролита радиантной энергией
Затем включится второй генератор и зарядит второй электролит Затем первый и т д
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 3 мес. назад #34424

sector+
Живу я здесь
Живу я здесь
Сообщений: 631
Спасибо получено: 180

Муравей пишет: Предложенное Не квадрат Пока не осмыслил Опишу свои результаты
Бывает в результате ошибки делаются открытия До конца не разобрался
Опишу как есть Нижний электролит в обрыве На конца А и В подаем питание
Нижний генератор работает от блока питания При этом верхний электролит
заряжается от катушки до 7,5 в секунд за 20 Теперь Блок питания отключаем
И верхняя схема Работает 8,5 мин Но если после первой процедуры
дозарядить верхний электролит До 12в кратковременным касанием К блоку питания
то верхняя схема работает 19 мин 50 сек
Видимо энергия из катушки иная Не знаю смог ли выразиться

(12/7.5)^2=2.56
(19*60+50)/(8*60+30)=2.33
2.33≈2.56
и далее:
(19*60+50)*1.5=29мин 45сек , где 1.5=150к/100к.
29мин 45сек ≈ 28мин 48сек
В итоге: вроде как особого расхождения нет. Доп.энергии из катушки вроде как тоже нет.

У вас верхний светодиод какой мощности? И с какой частотой примерно он моргает?
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 3 мес. назад #34427

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Верхний светодиод обычный маломощный белого цвета Примерно три удара в секунду
Если электролит зарядить напрямик от блока питания то прорабатает в три раза меньше Удары реже

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

*
