У меня интересная схема 8 года 2 мес. назад #17041

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227

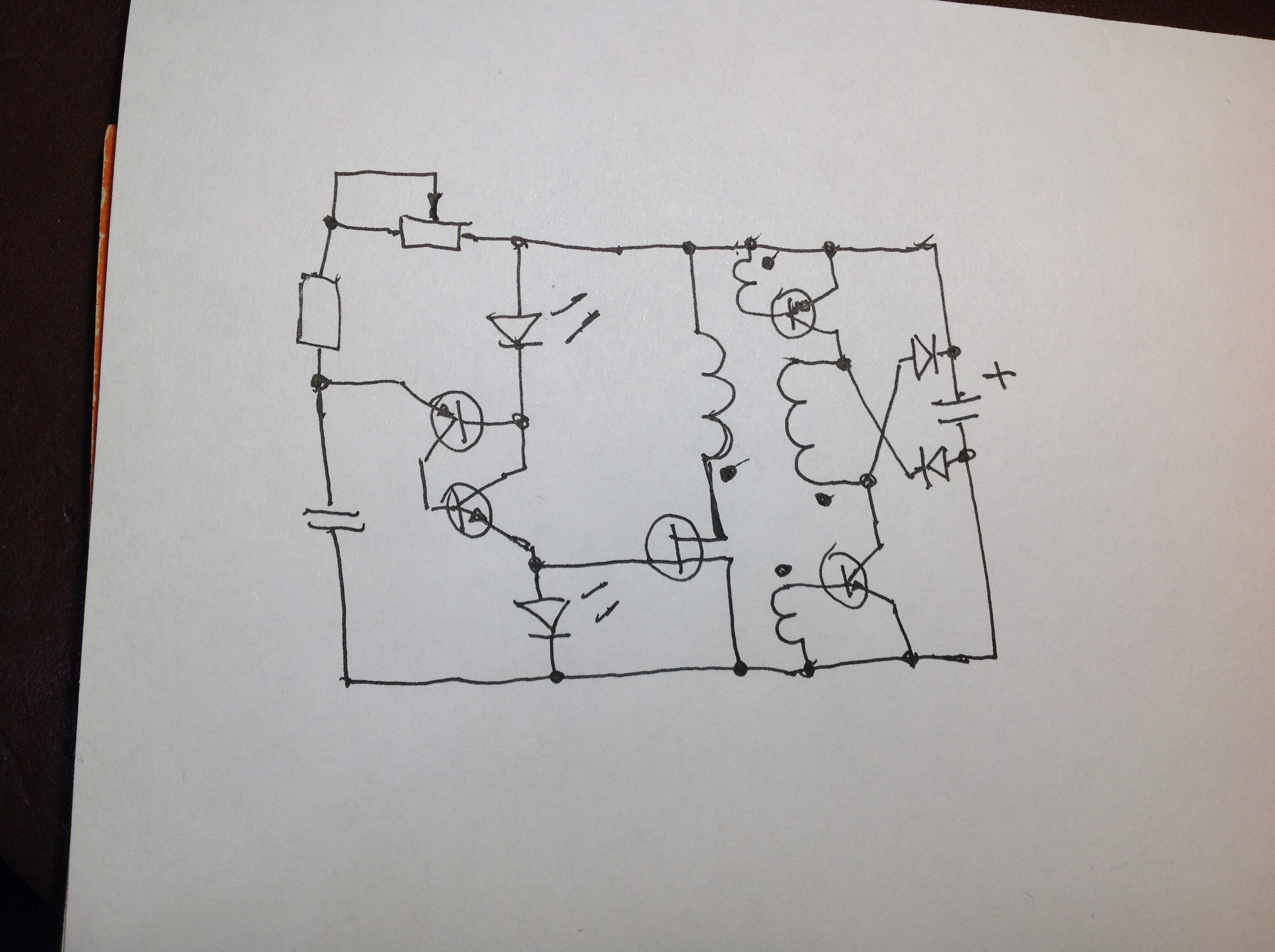

Если кому интересна моя кухня
Это над чем работаю в данный момент
Основная катушка наверно будет отдельно
Вложения:
Спасибо сказали: _WiskeySoda2Orange_

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 2 мес. назад #17077

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227
Схема работает но вместо полевого поставил биполярный
А вместо правых двух наоборот полевики
Время работы небольшое
Так и должно быть Теперь задача избавиться от одного транзистора

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 2 мес. назад #17166

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227

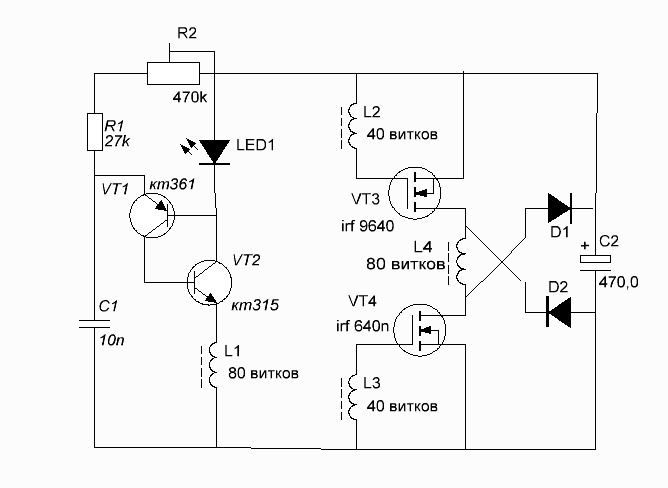

Здесь отрисовал схему
Почему то точка не ставится Но думаю и так понятно
Маломощный генератор качает мосфеты
При отключении питания мосфеты сразу гаснут
Но сам генератор стучит минут 40
Импульс большой только скважность увеличивается
Это меня заинтересовало Захватила новая идея
Вложения:
Спасибо сказали: _WiskeySoda2Orange_

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 2 мес. назад #17265

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227
Вместо d1 d2 поставил диоды Шоттки
Мосфеты качали полминуты Но электролит выкачали до нуля

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 2 мес. назад #17272

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227

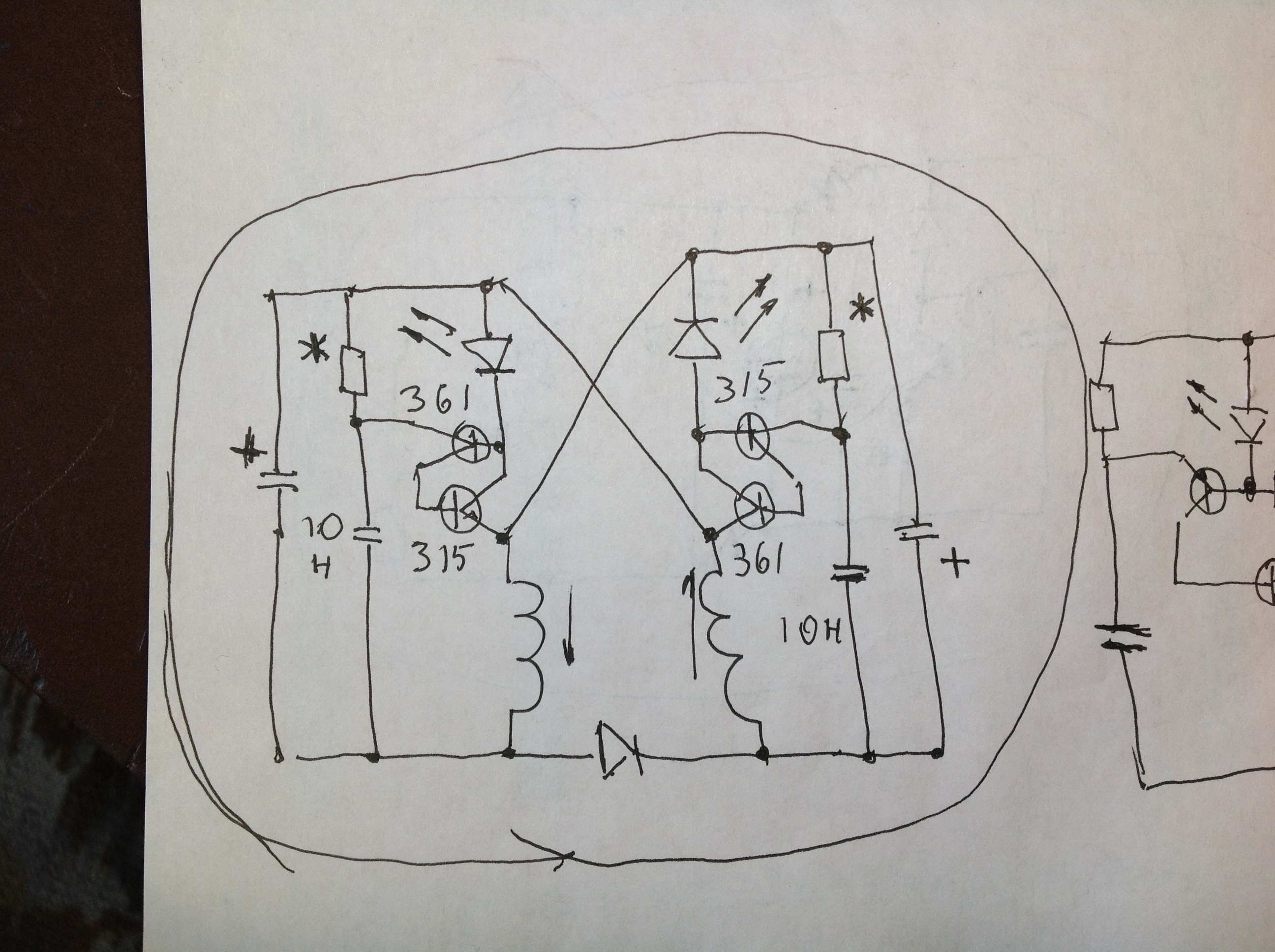

Испытал такую схему
Работает но мало Наверно тупиковый вариант
Это я к тому Может у кого будут идеи по ней
С мосфетами больше нравится Думаю испытать катушку наполовину медную и наполовину алюминиевую
Чтобы получить диодные свойства
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 2 мес. назад #17505

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227

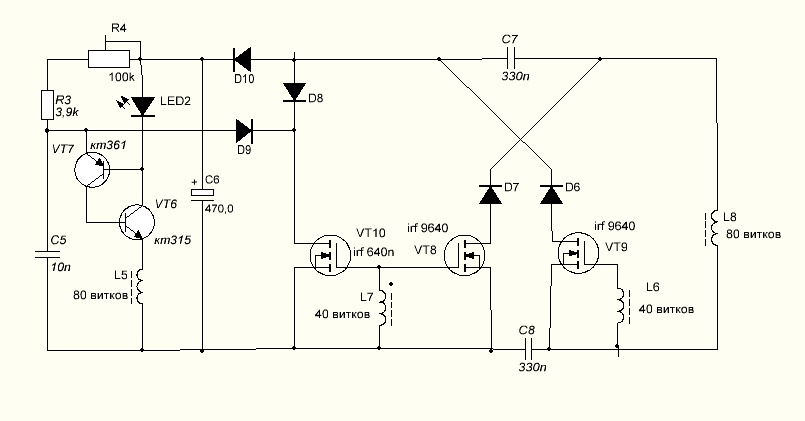

По своей схеме заметил что генератор работает не стабильно
Это потому что емкость не успевает разрядиться
Соединил ее с полевиком через диод
Все ок Также решил что верхний и нижний конденсаторы будут включаться
либо последовательно либо параллельно к основной катушке
Взависимости заряд разряд
Получилась хорошая схема Все работает
На полевиках желательно диоды шоттки
Все катушки на одном ферритовом кольце
Провод 0,3 Забыл проставить точки на катушках
Кроме основной все точки внизу
Вложения:
Спасибо сказали: chiksat, vpk, kafer

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 2 мес. назад #17548

vpk
vpk аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 322
Спасибо получено: 130

Муравей пишет: .... Забыл проставить точки на катушках
Кроме основной все точки внизу

На схеме стоит точка на L7 но это, так понимаю, не основная катушка? Основная это L8, правильно?
И ещё вопрос. На обмотках витков или 40 или 80, можно ли намотать жгутом все по 40 витков, а там где 80 включить последовательно две катушки?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от vpk.

У меня интересная схема 8 года 2 мес. назад #17559

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227
Я уже думал меня забанили
Просмотры могут роботы делать
Основная катушка L8 А эта точка случайная
Катушки у меня намотаны именно так как вы говорите
Диод что над irf 640n лучше не Шоттки
А диод на генератор у меня светодиод
Схему еще надо улучшать
Спасибо сказали: vpk

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 2 мес. назад #17563

vpk
vpk аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 322
Спасибо получено: 130
Хорошо со светодиодом придумано. Просто с диодом, закорачивать транзистором конденсатор, как то не экономно показалось. Теперь понятно.
.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 2 мес. назад #17574

chiksat
chiksat аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1186
Спасибо получено: 497


муравей я с начало подумал схема бред, не будет работать, потом посматрел, А вроде рабочая, процесс начинается с зарядки кондёра С5 (VT7 точно 361 вед на базе положительное напряжения) потом окрывается VT6 по катушке L5 тротекает ток, во всех катушках наводится ЭДС, L8 сёмная, открываются все полевики, со сёмной ЭДС стекает через полевики в электролит,С6,одновременно,заряжая С7-8, через диод Д9 разряжается С5 процес прерывается, потом снова,(непонятно для чего Д8 ведь вроде полный КЗ для слива ?)ещё не дошло, но с час погодаю :unsure:
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от chiksat.

У меня интересная схема 8 года 2 мес. назад #17576

chiksat
chiksat аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1186
Спасибо получено: 497
Муравей,полазил в нете irf 640 N канал ,irf9640 P канал , вы уж будте добры на схеме исправте... Теперь понятно для чего Д8 он разряжает кондёры С7-С8 в катушку L8 ??? (для чего??)

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от chiksat.

У меня интересная схема 8 года 2 мес. назад #17579

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227
Полевики работают попеременно либо один первый либо два других
Когда первый включен то заряженные с7 с8 последовательно подключены к катушке
Это значит удвоенное напряжение А когда включены два других полевика то через
них заряжаются эти емкости но уже параллельно к катушке
Д8 д7 д6 я бы не ставил но внутренние диоды полевиков в данной схеме мешают
Похоже с7 и с8 надо ставить гораздо больше -электролиты
Верхний плюсом влево а нижний наоборот

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 2 мес. назад #17580

Муравей
Муравей аватар Автор темы
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1278
Спасибо получено: 227
Полной самозапитки нет Схема стучит 30 минут
В данный момент нравится немного другой вариант
Если вместо L5 поставить 910 ом то можно подключить к затвору vt10
И размах больше и с5 успевает разрядиться и ширина импульса

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 2 мес. назад #17581

chiksat
chiksat аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 1186
Спасибо получено: 497
а я думал Л5 задающая

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 8 года 2 мес. назад #17597

vpk
vpk аватар
Не в сети
Живу я здесь
Живу я здесь
Сообщений: 322
Спасибо получено: 130
strannik-2.ru/media/...18-19.jpeg

Муравей пишет: Полевики работают попеременно либо один первый либо два других
Когда первый включен то заряженные с7 с8 последовательно подключены к катушке
Это значит удвоенное напряжение А когда включены два других полевика то через
них заряжаются эти емкости но уже параллельно к катушке
Д8 д7 д6 я бы не ставил но внутренние диоды полевиков в данной схеме мешают
Похоже с7 и с8 надо ставить гораздо больше -электролиты
Верхний плюсом влево а нижний наоборот

Схема сложная, можно и запутаться. Уточню, разве верхний плюсом влево, а не нижний? и второй вопрос.

Если вместо L5 поставить 910 ом то можно подключить к затвору vt10
И размах больше и с5 успевает разрядиться и ширина импульса

Я так понял что L5, это как первичка для L8 , и именно от L5-L8 заряжались C7, C8-? От чего конденсаторы будут заряжаться если L5, заменить резистором? Нужно по новой схему рисовать?
Если схема меняется, тогда можно подумать как приспособить ОЭДС от L8

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от vpk.
