ТЕМА:

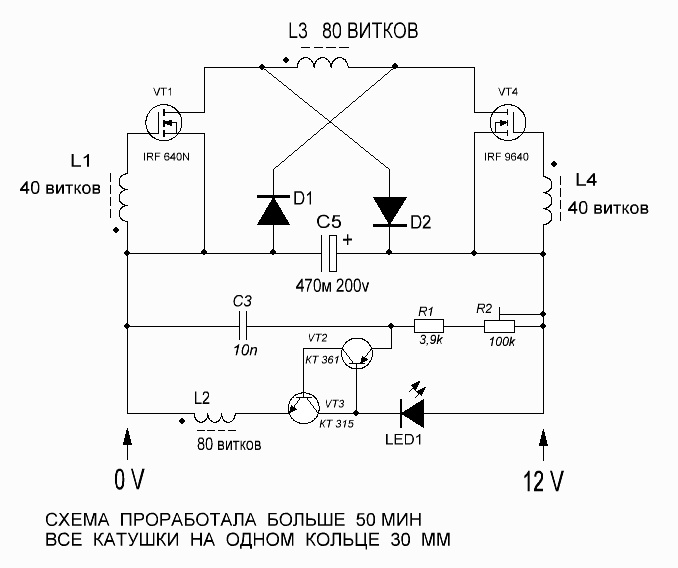

Полной самозапитки нет Схема стучит 30 минут
В данный момент нравится немного другой вариант
Если вместо L5 поставить 910 ом то можно подключить к затвору vt10
И размах больше и с5 успевает разрядиться и ширина импульса

а я думал Л5 задающая

strannik-2.ru/media/kunena/att...-15-16-17-18-19.jpeg

Муравей пишет: Полевики работают попеременно либо один первый либо два других
Когда первый включен то заряженные с7 с8 последовательно подключены к катушке
Это значит удвоенное напряжение А когда включены два других полевика то через
них заряжаются эти емкости но уже параллельно к катушке
Д8 д7 д6 я бы не ставил но внутренние диоды полевиков в данной схеме мешают
Похоже с7 и с8 надо ставить гораздо больше -электролиты
Верхний плюсом влево а нижний наоборот

Схема сложная, можно и запутаться. Уточню, разве верхний плюсом влево, а не нижний? и второй вопрос.

Если вместо L5 поставить 910 ом то можно подключить к затвору vt10
И размах больше и с5 успевает разрядиться и ширина импульса

Я так понял что L5, это как первичка для L8 , и именно от L5-L8 заряжались C7, C8-? От чего конденсаторы будут заряжаться если L5, заменить резистором? Нужно по новой схему рисовать?
Если схема меняется, тогда можно подумать как приспособить ОЭДС от L8

С 7 С8 заряжаются сами от качания основной катушки L8
Тут я увлекся другим вариантом этой схемы но наверно тупиковый
Если у кого будет интерес то выложу
Надо вернуться к той что уже выложил
Там возникает шипение феррита -это его резонанс
Затем возбужденные заряды только частично остаются на конденсаторах
Транзисторы возбуждаются и разряжают конденсаторы
Надо еще думать Надо возбужденные заряды продвигать слабым
постоянным или низкочастотным током к нашим кондерам
Сами они не торопятся

Муравей пишет: .......Надо возбужденные заряды продвигать слабым
постоянным или низкочастотным током к нашим кондерам
Сами они не торопятся

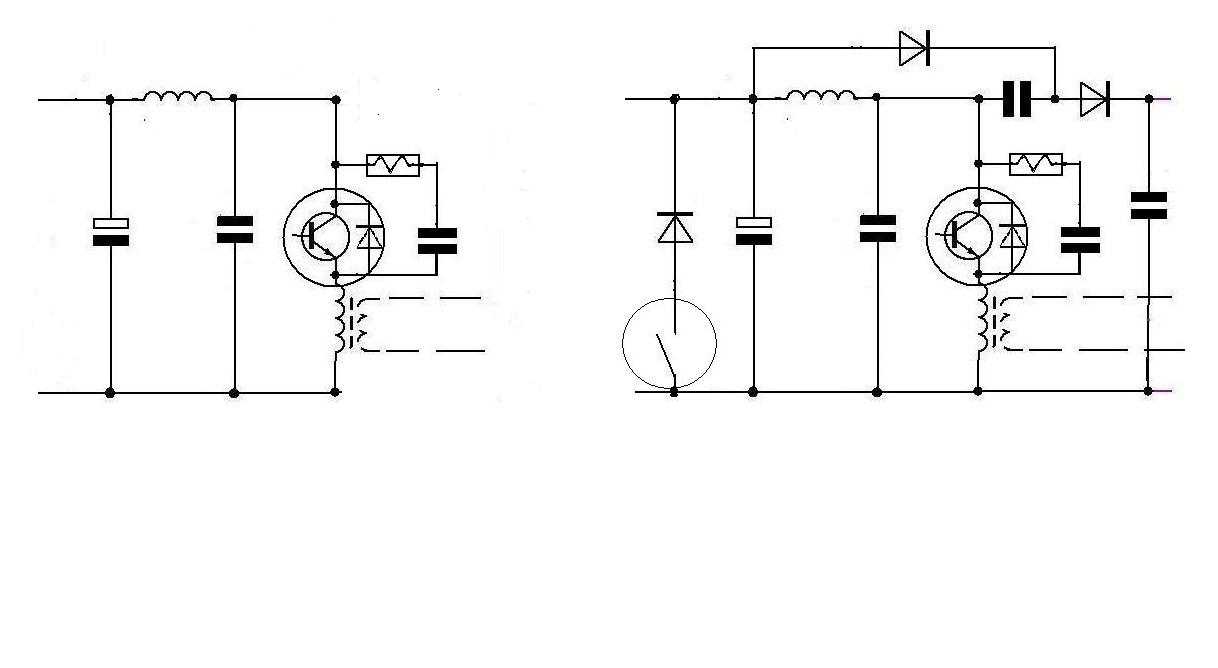

Можно вот, посмотреть на эту схему (кусочек)и что то применить.


Показано как простая схема, переростает в более сложную. Надеюсь всё понятно?

Пару слов,о работе первой схемы. С электролита напряжение через Др заряжает конденсатор и поступает на транзистор. При открывании транзистора образуется колебательный контур с конденсатора и Тр Когда транзистор закрывается колебания с Тр возвращаются назад и заряжают конденсатор немного больше чем он был заряжен от электролита. ОЭДС с Др тоже подзаряжает этот конденсатор. Но электролит постепенно разряжается.На второй схеме добавлен ключь, который обрывает ОЭДС, полярность выброса с Др меняется и подзаряжает электролит.Отрицательный же выброс идет через диод с транзистором и дальше на минус электролита.Образовалась колебательная цепочка.Диод с транзистором переходят кратковременно в лавинный режим. Чтобы не мешать этому процессу, транзистор управляется пачками импульсов. Конденсатор, впаралель транзистору, это тоже контурный конденсатор но меньшей емкости. При работе транзистора меняется и частота колебаний.
Фуу, что тут не понятног? Дальше, больше.

Благодарю vpk буду думать
Оказывается брошенная схема не тупиковая
Когда стал разбирать увидел пенку

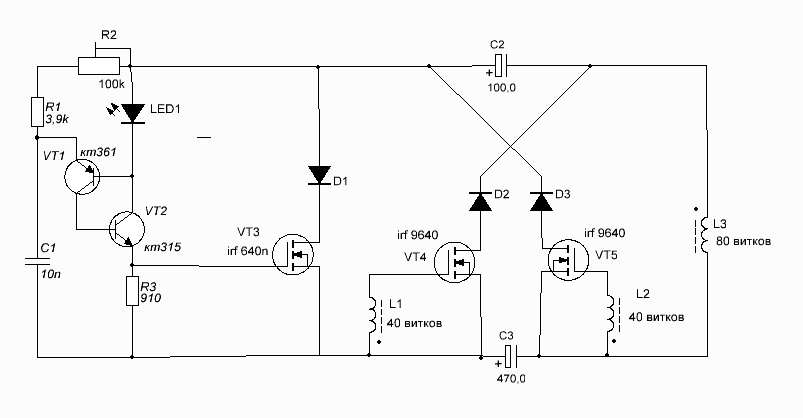

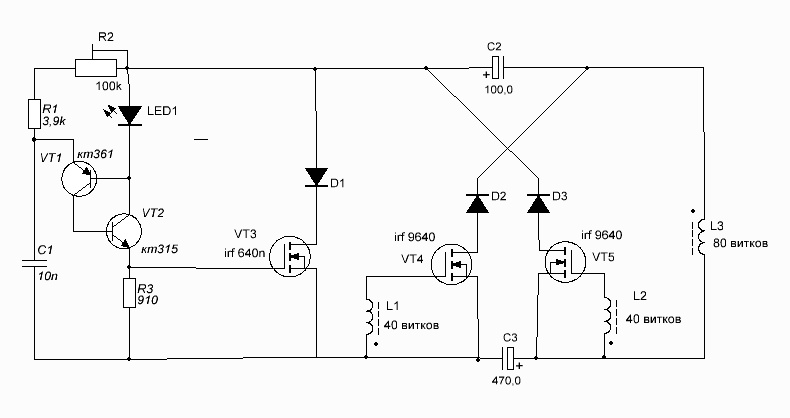

Выкладываю работает в зависимости от положения потенциометра -25 минут
Импульс вначале 18 вольт Особенно долго работает когда кондеры почти разряжены
Здесь диоды Шоттки на полевиках очень хорошо У меня только 2 штуки поставил на первый и последний
Заряжаю 12 в только нижний электролит
Для запуска верхний электролит надо коротнуть

Дико извиняюсь Нижний электролит конечно плюсом вправо как я и говорил
Я честный человек У меня все как я сказал

Теперь понятно . Это у меня сработал стереотип мышления. Думаю, если генератор на VТ1,VТ2, то от него всё питается и управляется.
Если бы ещё по принципиальной схеме вырисовать блок-схему, функциональную. Что бы понять как можно увеличить мощность, ну и может что то упростить, что то добавить?

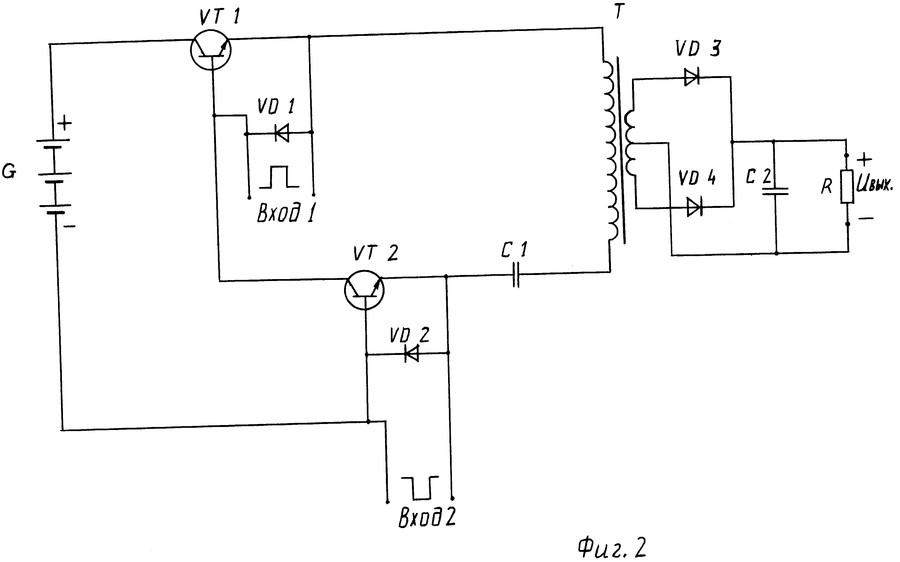

Что-то подобное в схеме Н.Игнатенкова, № патента 2097907, дата публикации 27.11.1997. Двухтактный автогенерирующий преобразователь напряжения. Сначала энергия закачивается в последовательный контур, заряжая контурный конденсатор до max, затем этот конденсатор подключается параллельно контурной катушке и разряжается. Схема оригинальная и на вид простая. Посмотри, может сгодится для идей.

Всех благодарю за участие Вижу народ расшевелился Очень рад

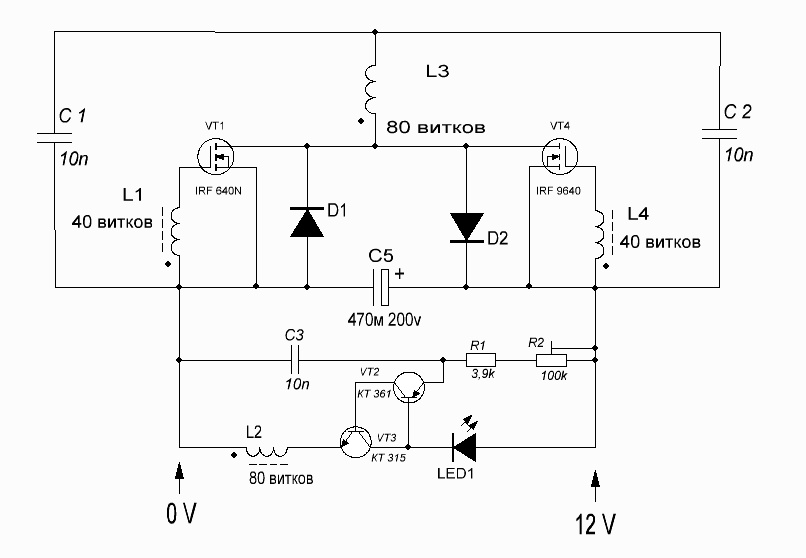

Выкладываю свою идею Должна работать Дело за малым собрать

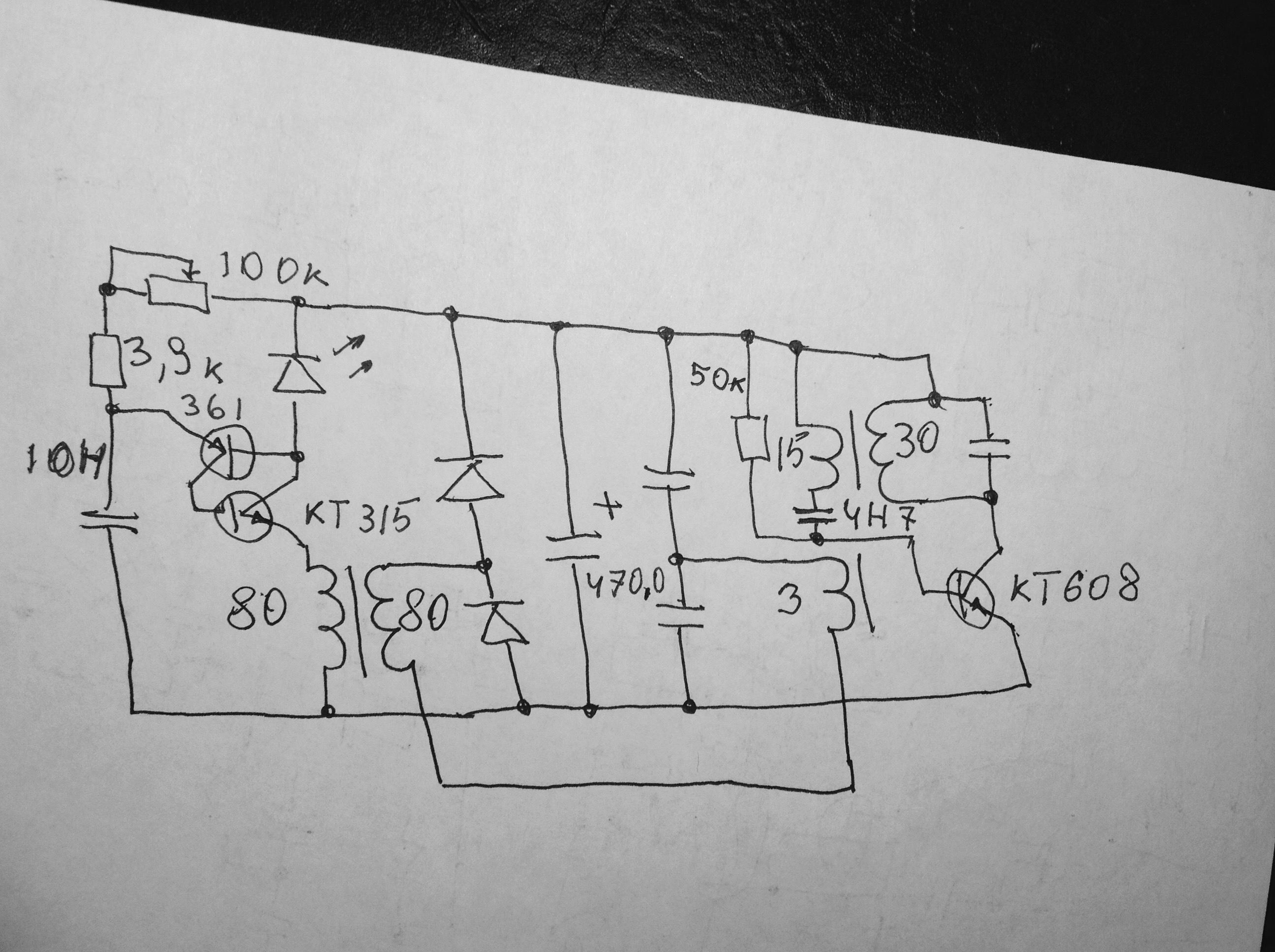

Справа низкочастотный генератор Три катушки на одном кольце
Он для качания возбужденных зарядов
Левая часть уже известная

По схеме предложенной cuba8

Хорошо если есть новые схемы,но мне вот эта схема понравилась
strannik-2.ru/media/kunena/att...-17-18-19-20-21.jpeg

Схема интересная. Её можно слегка доработать.
- Вместо конденсатора 470мкф поставить ионистор 1фарад
- Вместо транзистора КТ315 поставить транзистор КТ3102Е
- Вместо транзистора КТ361 поставить транзистор КТ3107Е
- Правильно подобрать ВЧ транзистор вместо КТ608 поставить ГТ313 и поменять полярность.
- Провод применить лициндрант для намотки катушек
Вот после этих доработок схема должна заработать в режиме самозапита.

Как советует dozor гт 313 не пробовал а кт 608 жрет очень много

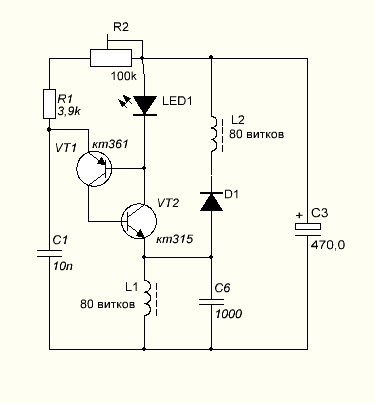

Тут я увлекся другим По приведенной схеме генератор стучит целый час
при максимальном сопротивлении Катушка L2 на отдельном кольце
Вот это и странно ведь она пассивная А без нее - 45 минут
Затем я увеличил число витков в 2 раза - время - 76 минут
Если параллельно ей кондер то еще немого больше
Понять бы как эти заряды поднимаются или раскручиваются те что есть

vpk пишет: По схеме предложенной cuba8

Вложенный файл:

Имя файла: НОВЫЙ...ЫЙПР
Размер файла:228 KB

Хорошо если есть новые схемы,но мне вот эта схема понравилась
strannik-2.ru/media/kunena/att...-17-18-19-20-21.jpeg

И мне то же!!!
Весь 3.14...ц.
Только витков маловато. По больше, по эффективнее БудИт.

Тут я решил вернуться к первой схеме на более высоком уровне
Проработала 27 минут все катушки на одном кольце
