У меня интересная схема 6 года 1 мес. назад #35294

shvirkoff62
Живу я здесь
Живу я здесь
Сообщений: 795
Спасибо получено: 181
Вся без проводная радиосвязь работает за счет обратной связи по емкости.Что интересного в данной схеме? Имеющимся у меня приборами не удалось зафиксировать ток в линии связи,в то время,как в цепи нагрузки течет ток,происходит заряд конденсатора и горит светодиод.При закорачивании данного светодиода ток потребления генератора не растет,а падает.
Спасибо сказали: Муравей

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от shvirkoff62.

У меня интересная схема 6 года 1 мес. назад #35295

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Это действительно интересный факт

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 1 мес. назад #35296

shvirkoff62
Живу я здесь
Живу я здесь
Сообщений: 795
Спасибо получено: 181
Если включить обратную связь по обычной емкости, то мощность выделяемая на светодиоде возрастает.(можно параллельно включить еще светодиод) При этом,потребление генератора падает.Что интересно точка подключения обратной связи,может быть как на катод так и на анод светодиода,на работу не влияет,как не влияет подключение обратной связи,что на плюс источника,что на минус.
Вложения:
Спасибо сказали: Муравей

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Последнее редактирование: от shvirkoff62.

У меня интересная схема 6 года 1 мес. назад #35300

Не квадрат
Живу я здесь
Живу я здесь
Сообщений: 351
Спасибо получено: 188
...так будет лучше (можно и без земли)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 1 мес. назад #35308

shvirkoff62
Живу я здесь
Живу я здесь
Сообщений: 795
Спасибо получено: 181

Так как линия питается короткими импульсами ОЭДС трансформатора,то напряжение на нагрузке будет в 3-4 раза больше ,чем напряжение питания.Хочу отметить уникальное
свойство данной схемы,при увеличении сопротивления нагрузки потребление генератора увеличивается,а при уменьшении сопротивления уменьшается.Схема с одним диодом и с четырьмя,как нарисовано выше,будет потреблять один и тот-же ток.
Вложения:
Спасибо сказали: Муравей

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 1 мес. назад #35342

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Благодарю shvirkoff62 Я зафиксировал
С катушками пока ничего не получил Думаю что давно не было хорошей идеи
И вот пришла Каждый генератор пользуется напряжением от двух электролитов
а заряжает только один
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 1 мес. назад #35343

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Катушки отдельные Генераторы работают вразнобой

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 1 мес. назад #35344

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220

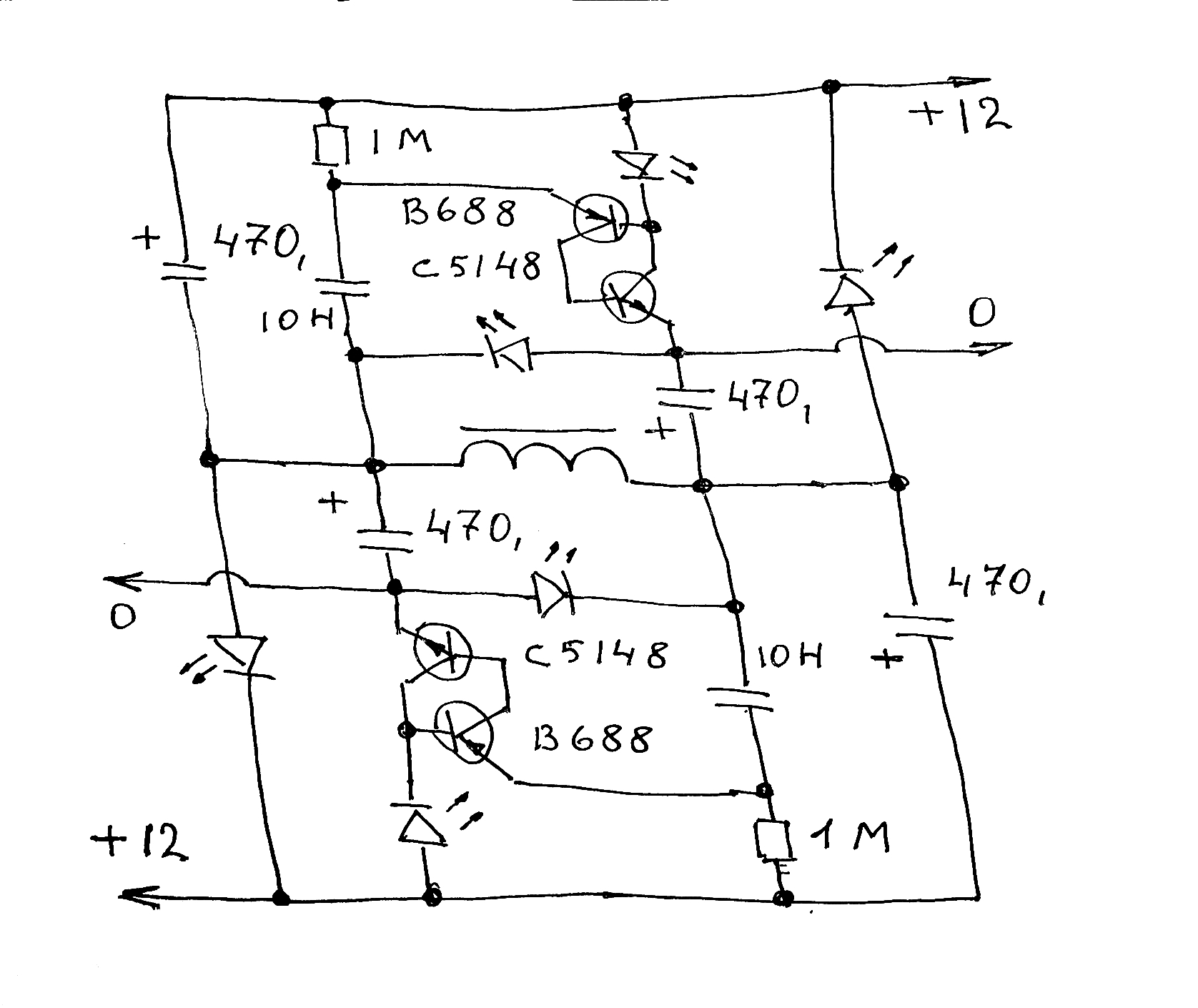

Начал паять и увидел что нижний светодиод нарисовал вверх ногами

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 3 нед. назад #35449

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220

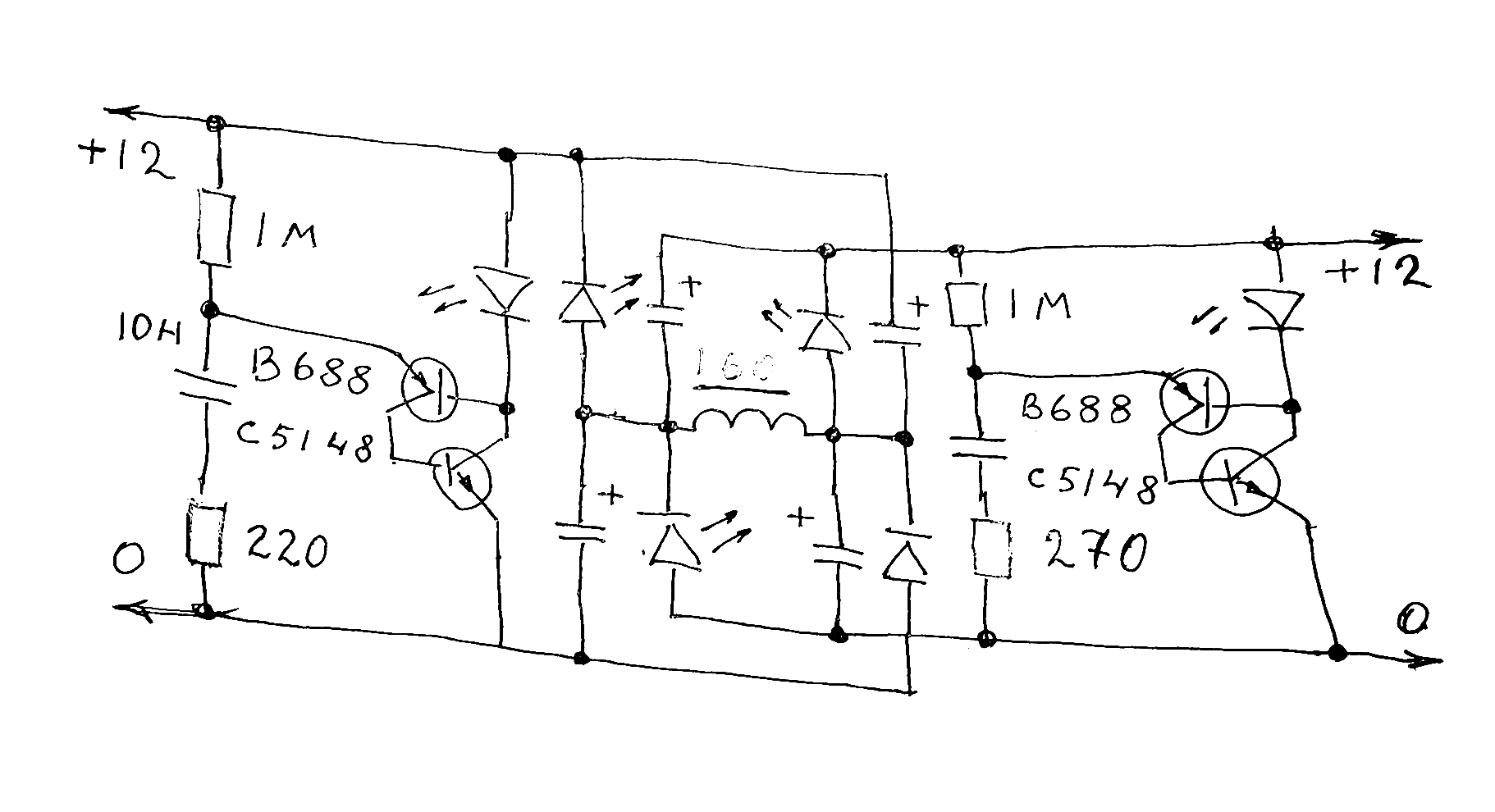

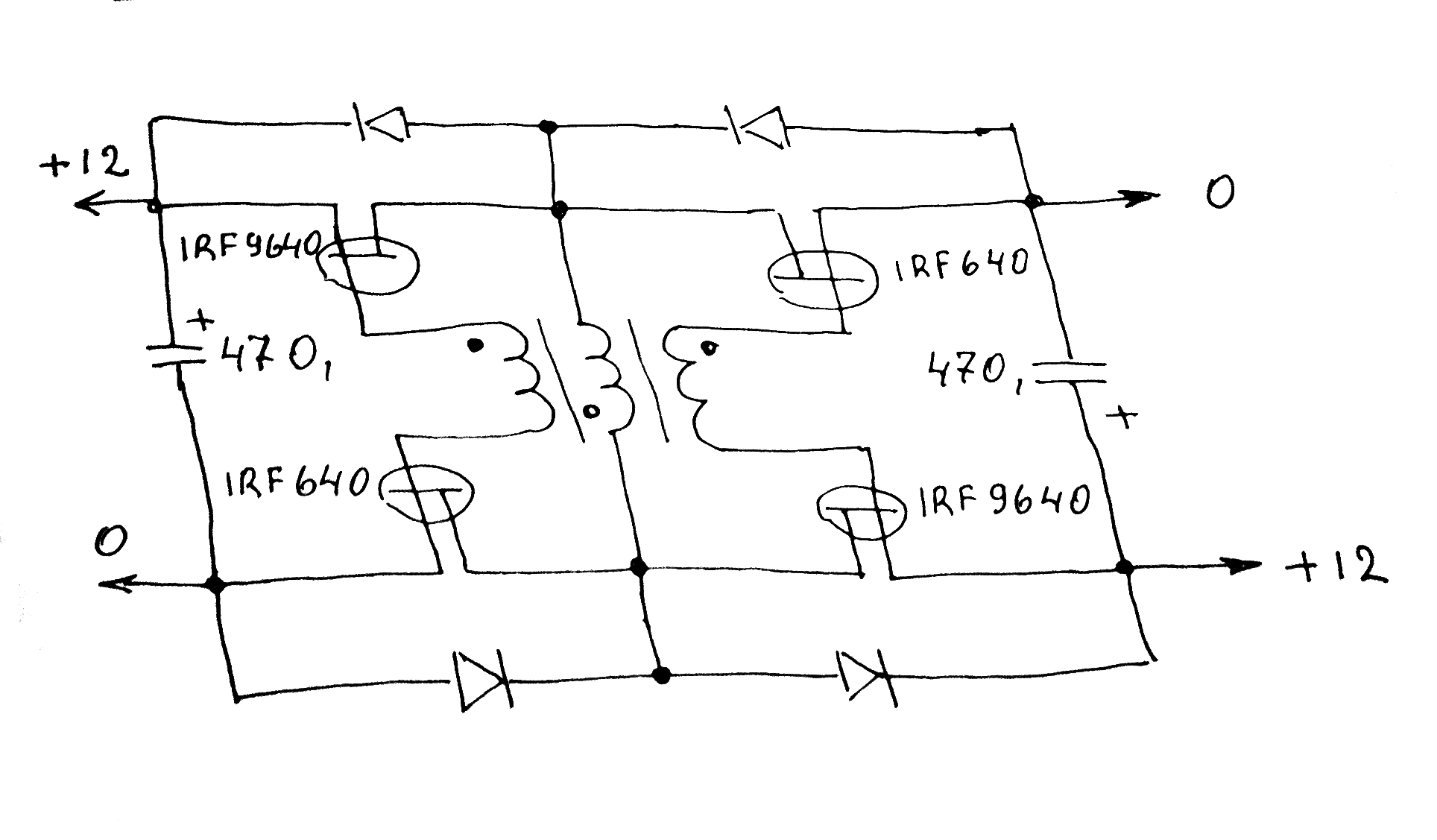

Выяснилось что в прошлой схеме нужно перед каждым генератором ставить по одному ДР
Но все равно это мелочи Моя мысль идет другими дебрями
В этой схеме левая пара ключей будет открываться одновременно на короткое время
Затем то же самое правая пара Подкачка электролитов через диоды
Диоды нарисованы для наглядности А так они внутренние Светодиоды скорее всего
будут между затворами Как ограничители импульса
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 2 нед. назад #35471

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220

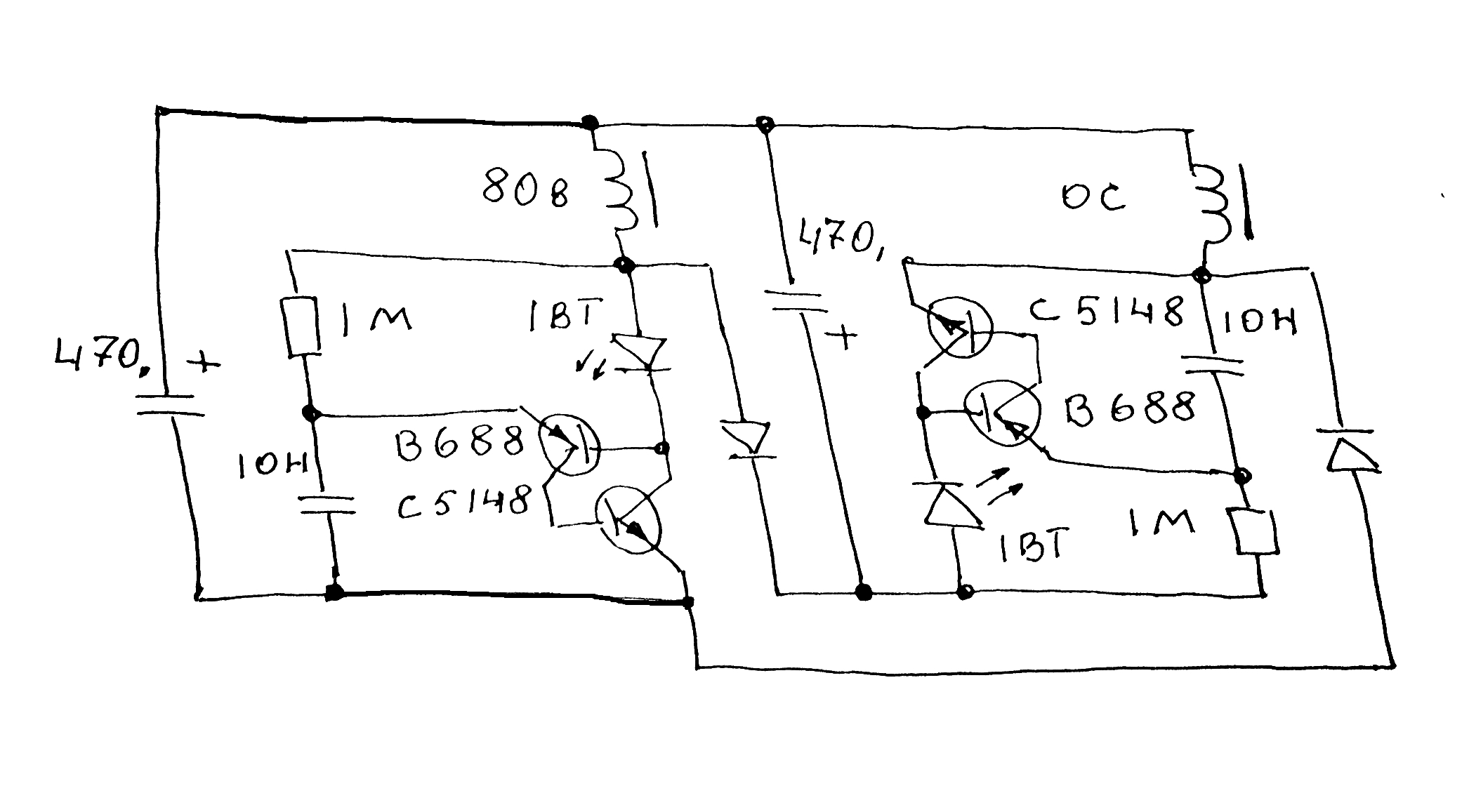

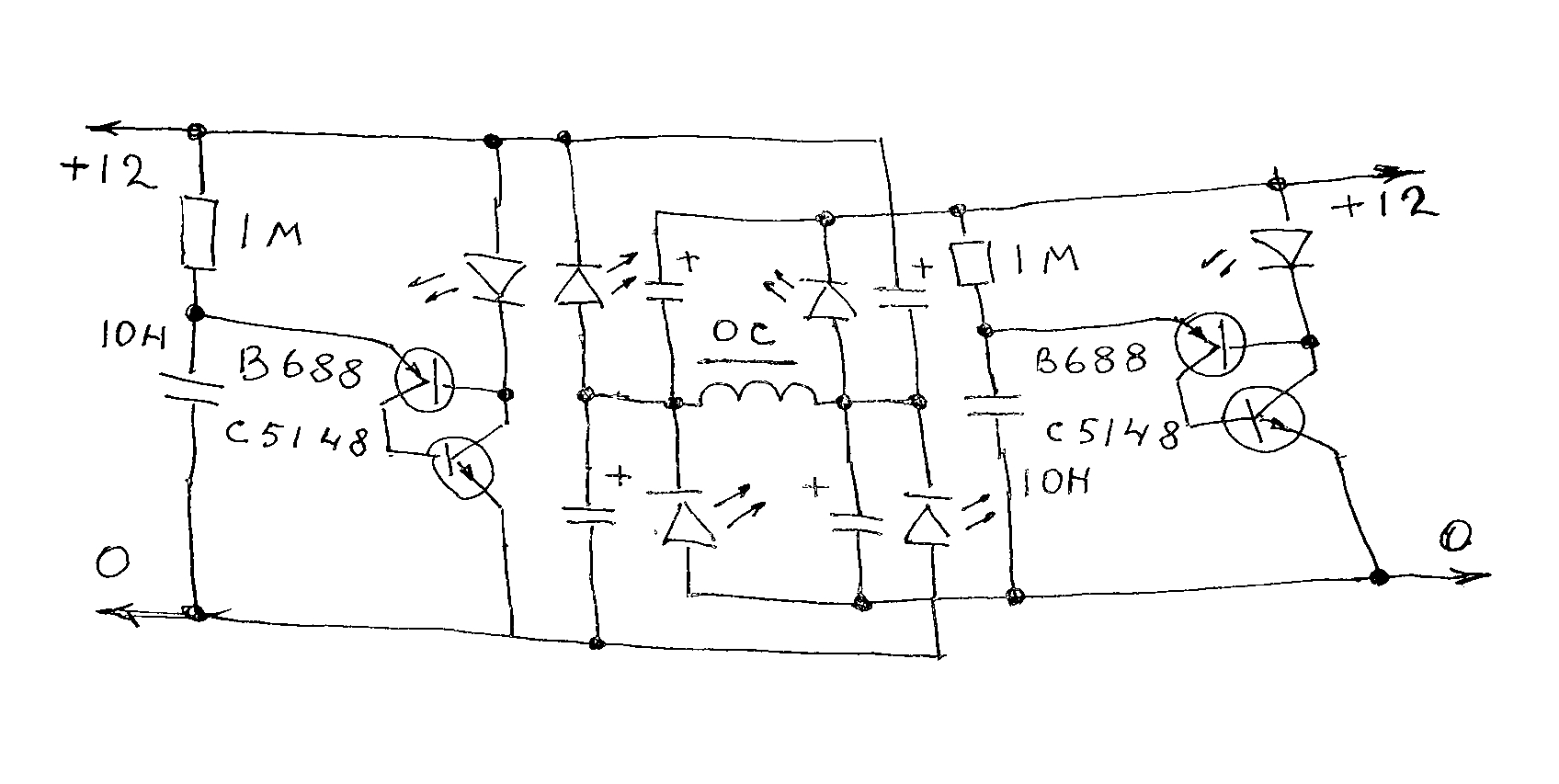

Последняя схема работает ничтожно мало Надо сделать шаг назад
Добиться чтобы два генератора от двух электролитов работали
не меньше чем один от одного Здесь левый генератор через светодиод
заряжает верхний электролит противника А сам питается от нижнего электролита
Схема зеркальная Точно еще не решил нужен ли самый правый диод
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 5 дн. назад #35561

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220

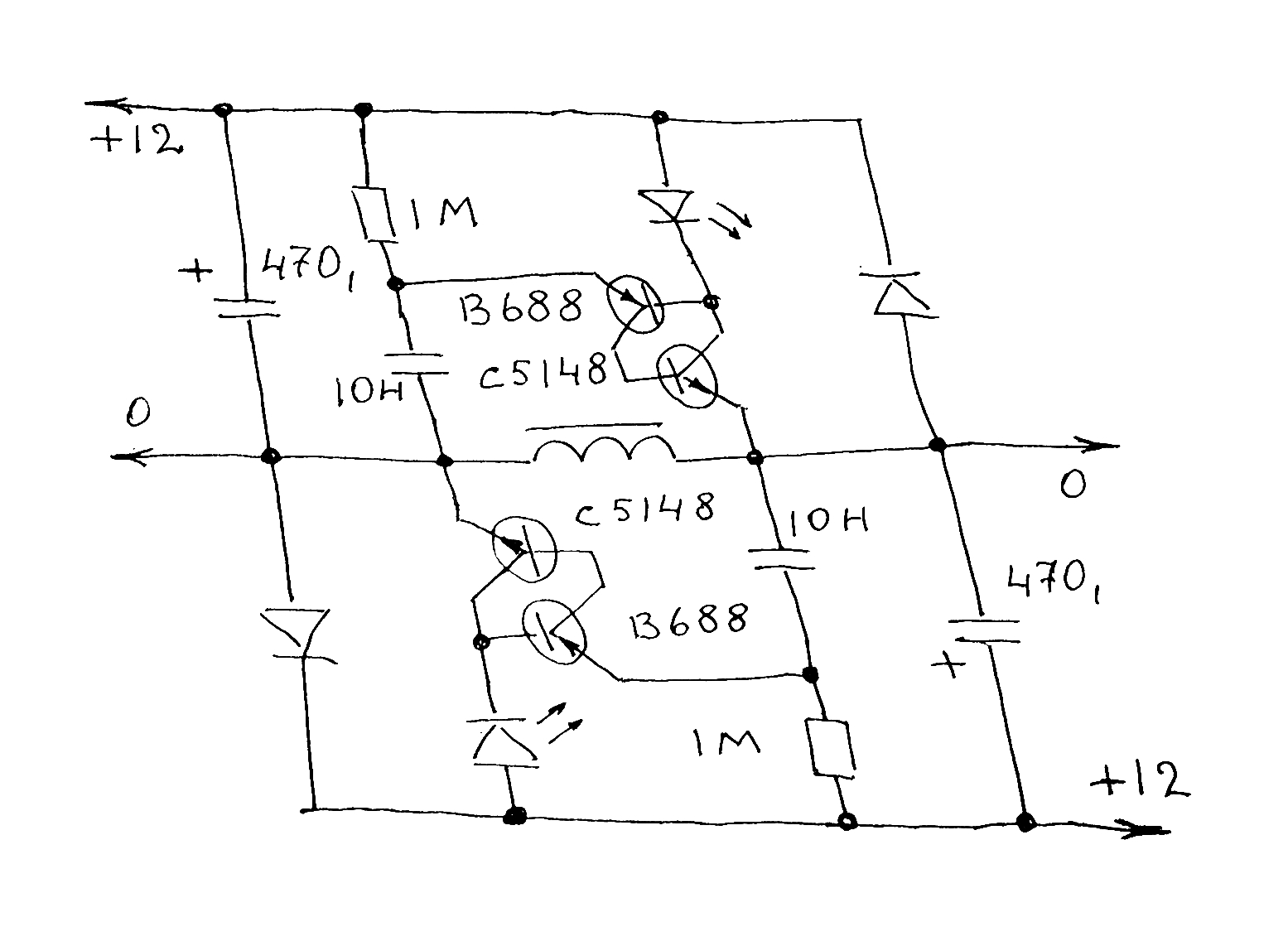

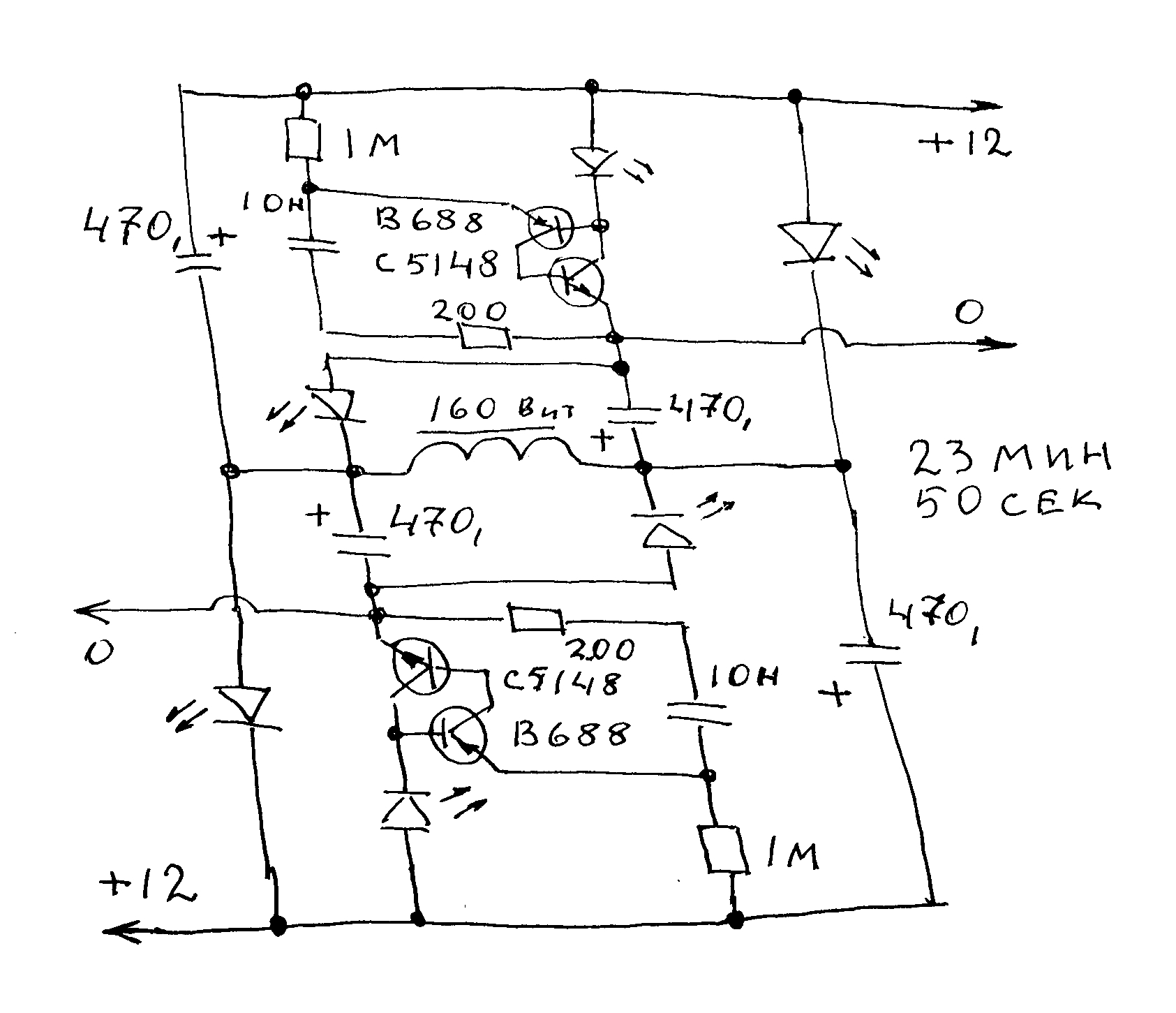

В последней схеме дохнут маломощные светодиоды Поставил 1 вт
Правый генератор отработал меньше 2 мин А левый 17 мин Понял что в левой схеме
в разрыве питания стоит высоковольтный С5148 Светодиод не в счет Он по ходу
Схему изменил Теперь левый генератор отработал 22 мин А правый 16 мин
Но у него и частота выше Число ударов примерно 5 Яркость приличная Особенно вначале
Катушки отдельные
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 2 дн. назад #35591

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220

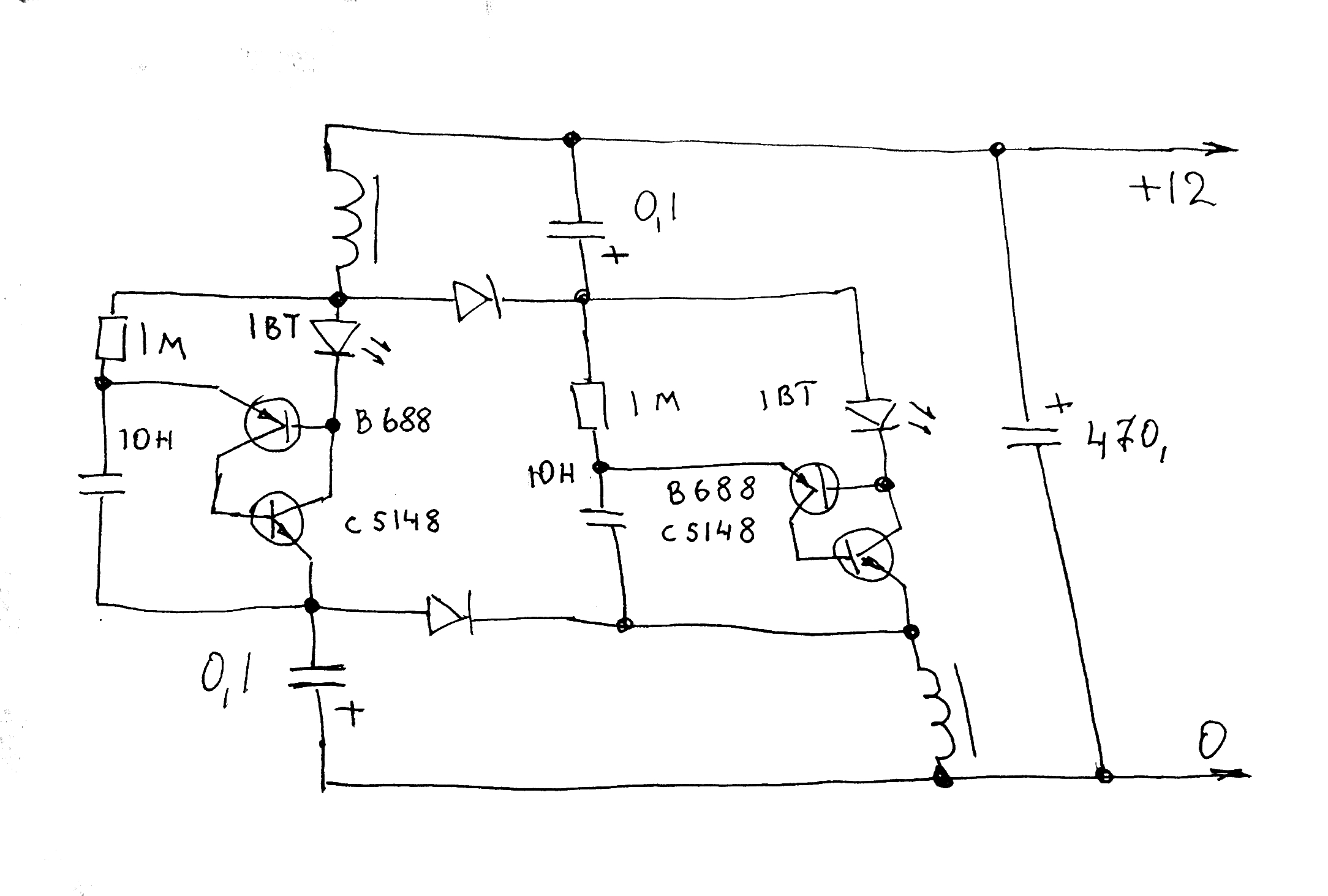

Здесь я не пытался зарядить электролит а сделал вольтодобавку
к каждому генератору в виде верхнего и нижнего кондеров
Неполярные (плюсики для наглядности) Получил очень яркие вспышки
Время 3 мин 43 сек
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 6 года 1 день назад #35605

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220

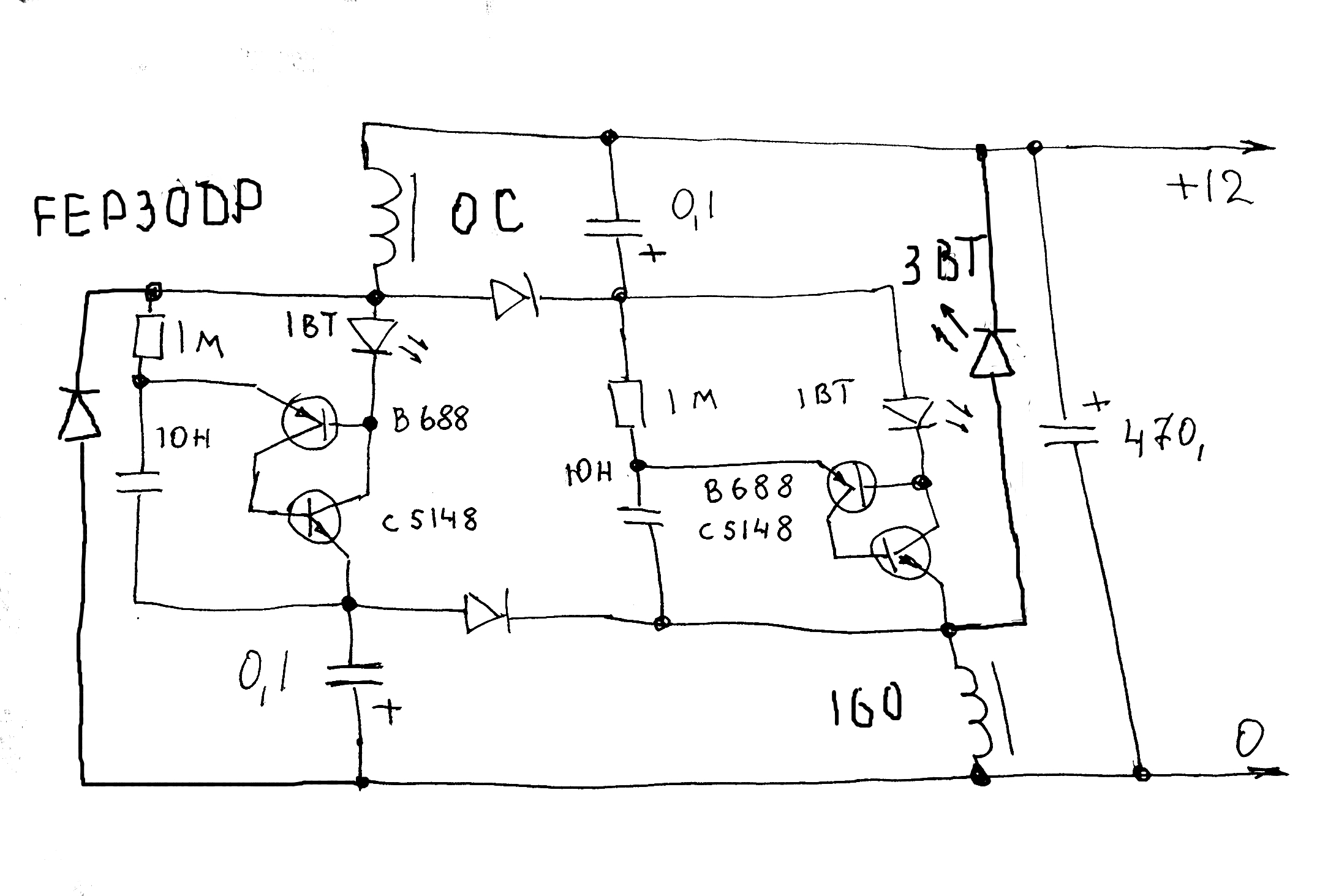

К последней схеме добавил Диод и светодиод (слева и справа) для подкачки электролита
Раньше были два светодиода по 3 вт Но левый сразу сдох Это меня удивило т к обратный
импульс меньше прамого Генераторы отработали примерно одинаково 5 мин 17 сек
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 11 мес. назад #35624

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220

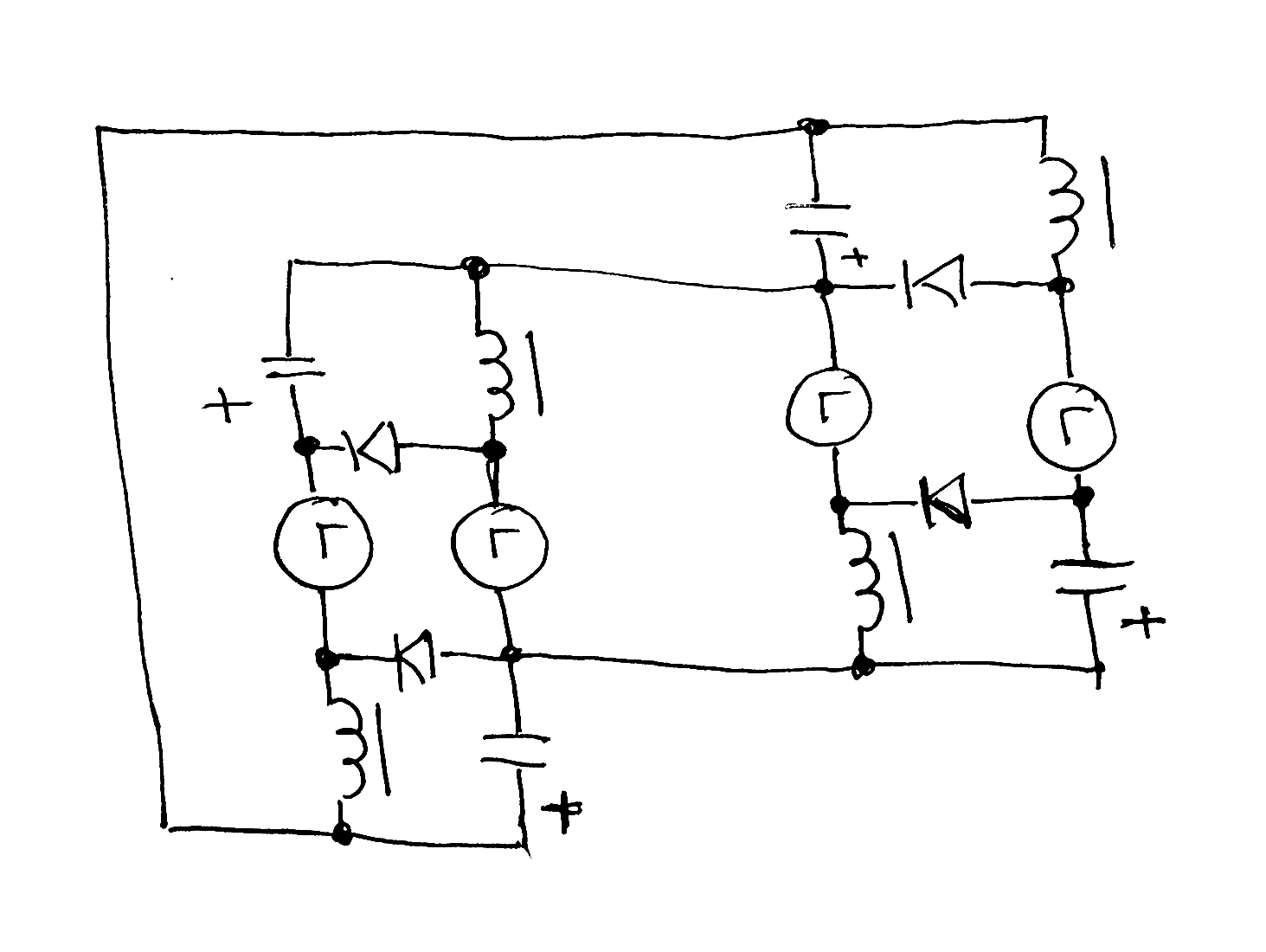

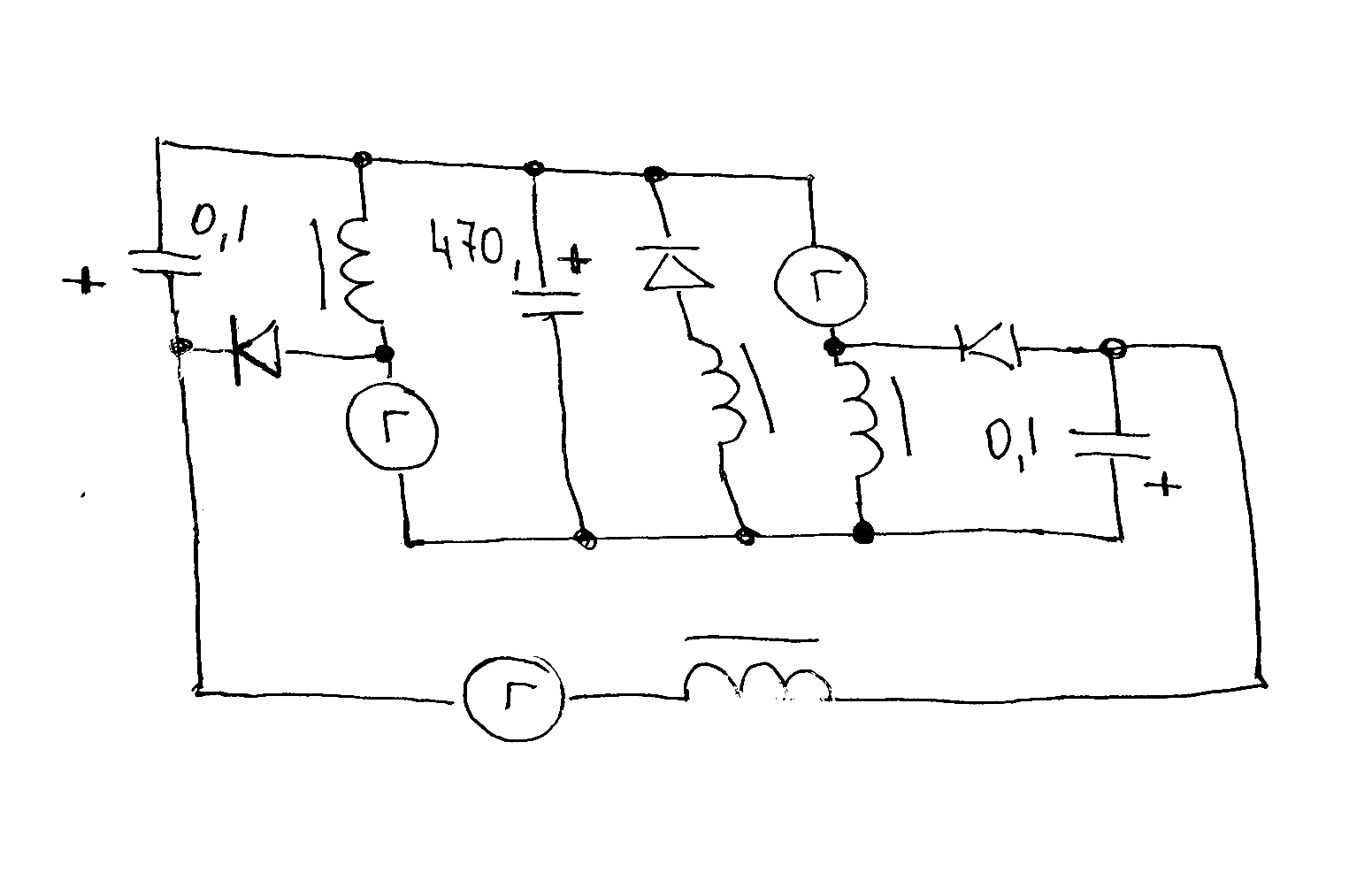

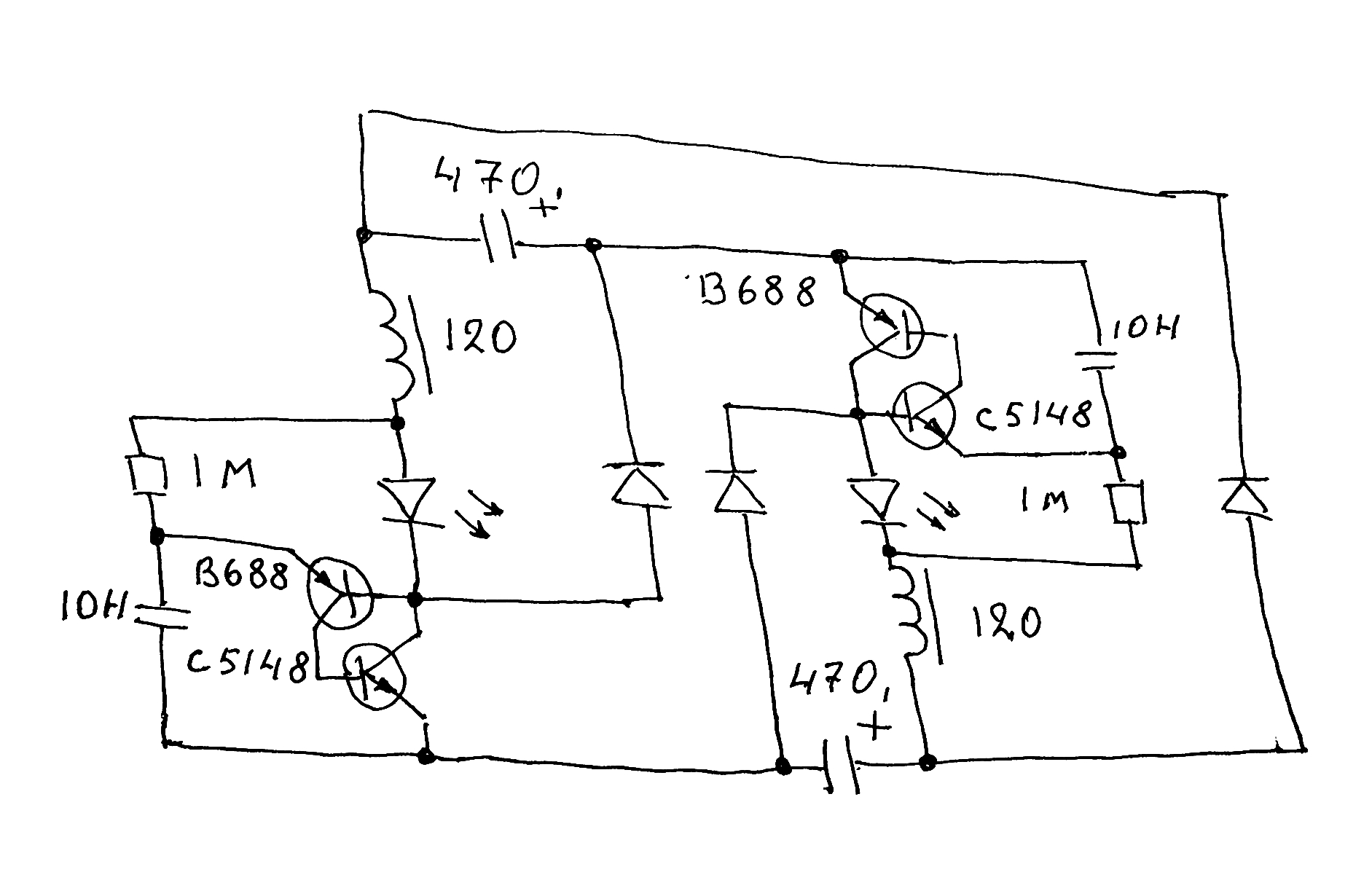

Железная логика говорит сделать третий генератор (внизу)
Его катушка накопит энергию трех последовательных кондеров
Вторичка этой катушки (в центре) подзарядит электролит
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

У меня интересная схема 5 года 11 мес. назад #35630

Муравей
Муравей аватар Автор темы
Живу я здесь
Живу я здесь
Сообщений: 1203
Спасибо получено: 220
Последняя схема отработала 4 мин 47 сек Наверно неплохо Все таки три генератора
