У меня интересная схема 6 года 11 мес. назад #35781
|
Муравей
 Автор темы
Живу я здесь
Сообщений: 1318
Спасибо получено: 229
|

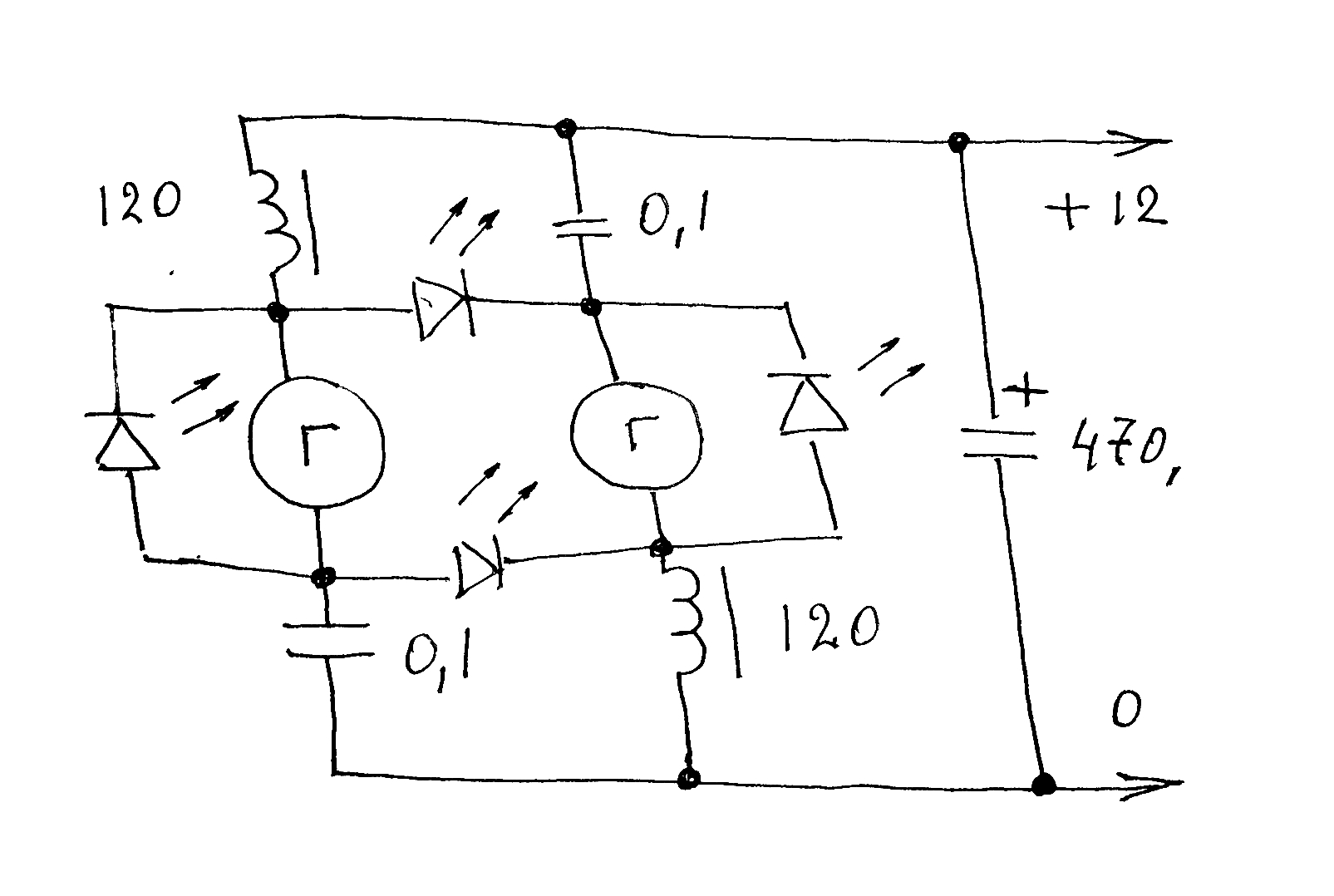

Теперь я попытаюсь создать искусственную землю в виде ОС
Правый генератор будет заталкивать в нее заряды И она будет избавляться от них влево |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 6 года 11 мес. назад #35831
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1318
Спасибо получено: 229
|
С этой искусственной землей немного не так как я думал
Оказывается заряды накапливает диэлектрик А металлизация помогает их быстро снять Тут надо еще думать Здесь я нешил собрать мультивибратор низкой частоты Наверно 50 гц ( точность не важна ) на полевиках Когда откроется левое плечо -заработает левый генератор На меандре появятся ВЧ выбросы Значит амплитуда выростет |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 6 года 11 мес. назад #35872
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1318
Спасибо получено: 229
|
Этот мультивибратор работает не так как я ожидал
Испытал разные варианты и отложил Вожможно вернусь Здесь я решил сделать идеальную качалку Схему испытал Дала прибавку 2 минуты Но это только начало Все катушки на том же самом кольце 30 мм Стрелками указан обратный ход основной катушки В этот момент подзаряжается кондер 10 Н Светодиод подзарядки видно только в темноте Если теперь уменьшать резистор 1 М то можно добиться снова включения генератора после минимальной задержки Резонанс катушки определяется по свечению светодиода На данный момент у меня нет переменника на 1М Какое то время назад жена выбросила все мои детали |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 6 года 11 мес. назад #35875
|
diod
Заблокирован
Сообщений: 1053
Спасибо получено: 559
|
Строгая у тебя жена! Моя не то что выбросить, а даже в мастерскую не заходит. Запретная зона!
 |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 6 года 10 мес. назад #36043
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1318
Спасибо получено: 229
|

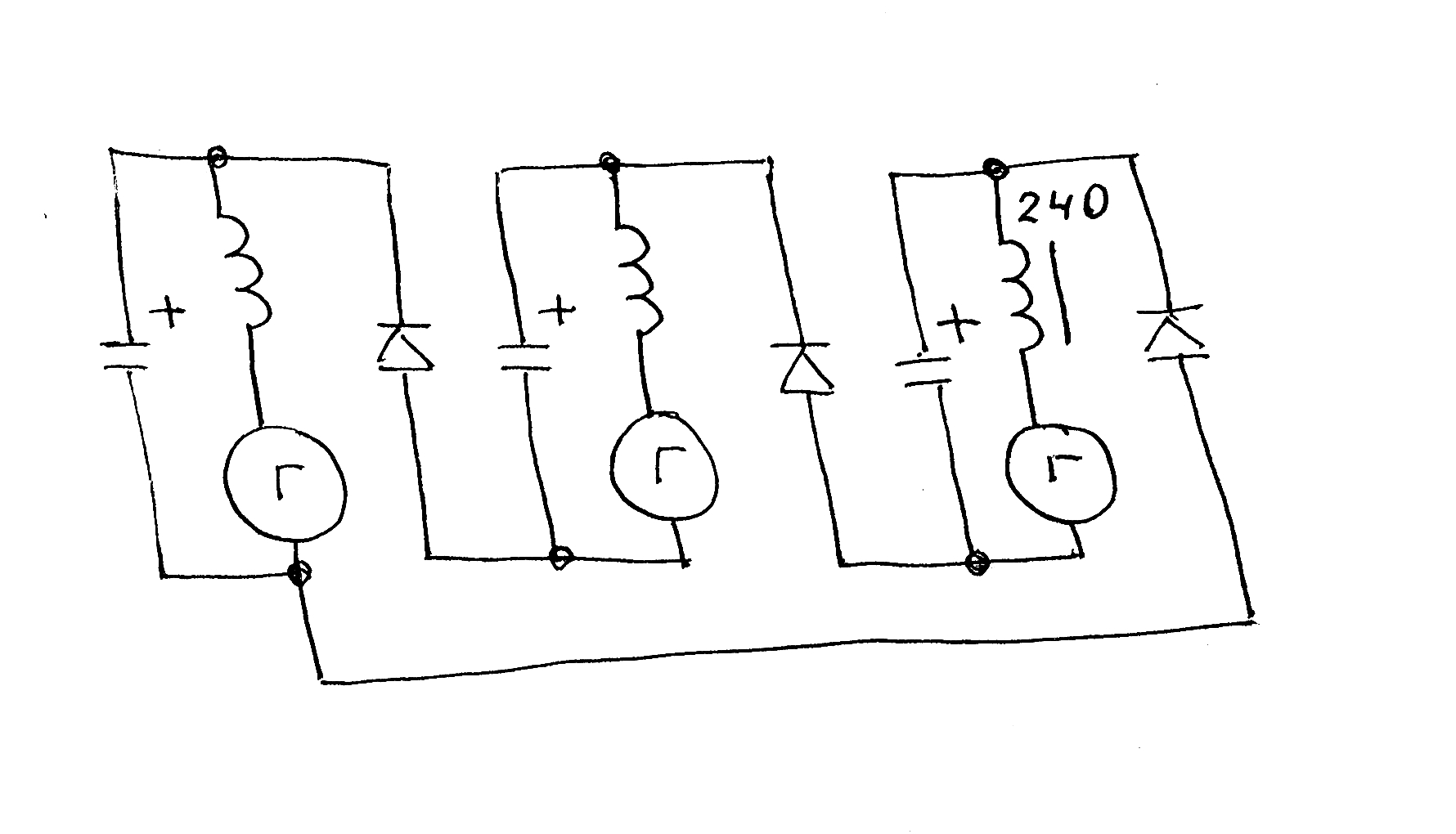

провел эксперимент по первой схеме Добавка к катушке ДР
нисколько не уменьшила время работы ДР должен иметь много витков Я использовал сетевую обмотку трансформатора на железе Катушка дергается но через ДР карусель в одну сторону Все светодиоды моргают почти до самого конца В связи с этим решил собрать следующую схему Электролиты нужно зарядить отдельно Импульсу идущие в ДР не пропадают |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 6 года 10 мес. назад #36044
|
berserk
Живу я здесь
Сообщений: 339
Спасибо получено: 168
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 6 года 10 мес. назад #36045
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1318
Спасибо получено: 229
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 6 года 10 мес. назад #36169
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1318
Спасибо получено: 229
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 6 года 9 мес. назад #36370
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1318
Спасибо получено: 229
|
Оказывается найти высоковольтный PNP транзистор сложно
Додумался как подзаряжать электролит в моей прошлой схеме Через светодиоды параллельно генераторам (боковые) Так просто Даже самому стыдно Скоро приступлю |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 6 года 9 мес. назад #36371
|
tool6
Новый участник
Сообщений: 9
Спасибо получено: 7
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 6 года 9 мес. назад #36652
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1318
Спасибо получено: 229
|
С прошлой схемой никак Рано обрадовался Я простой смертный

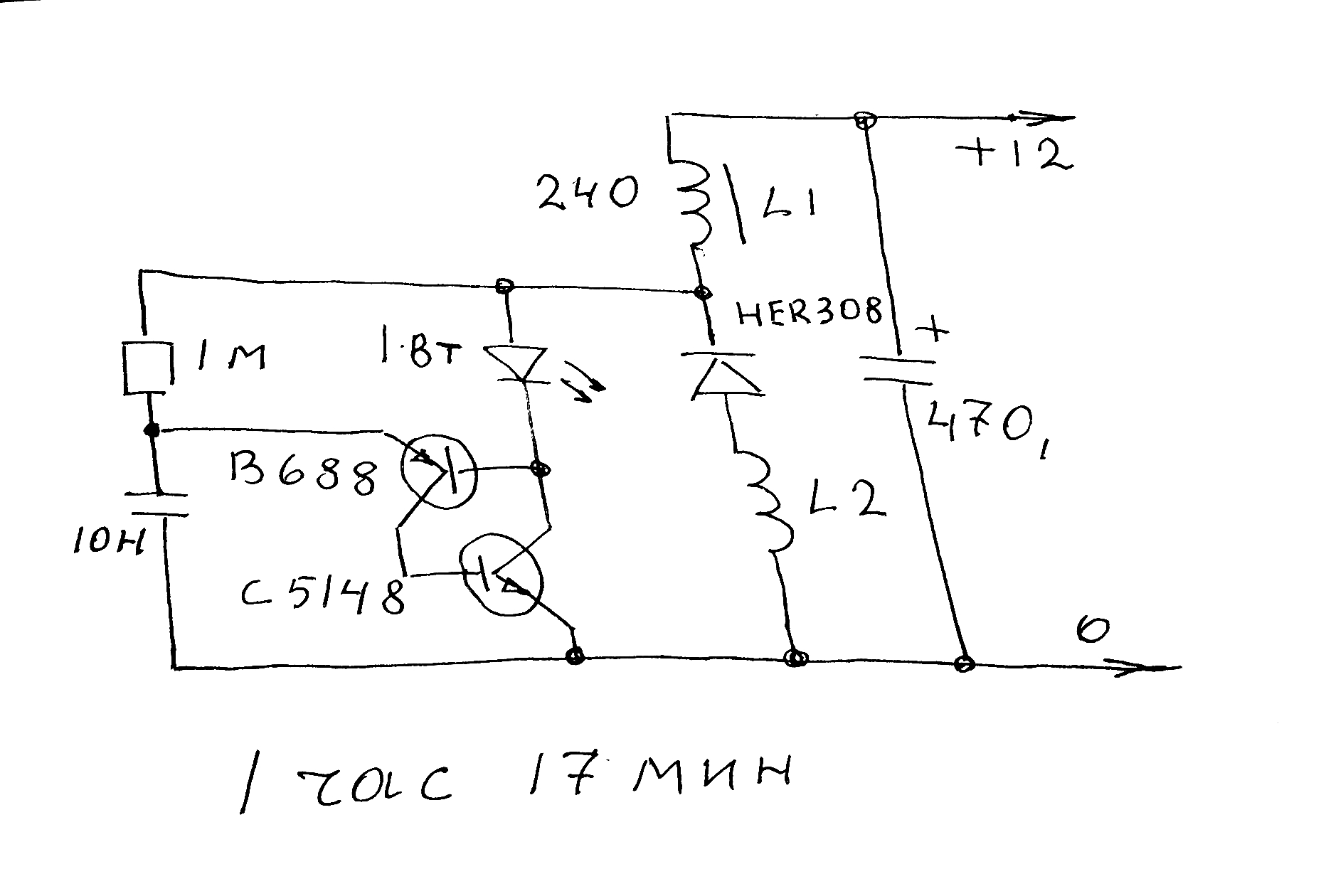

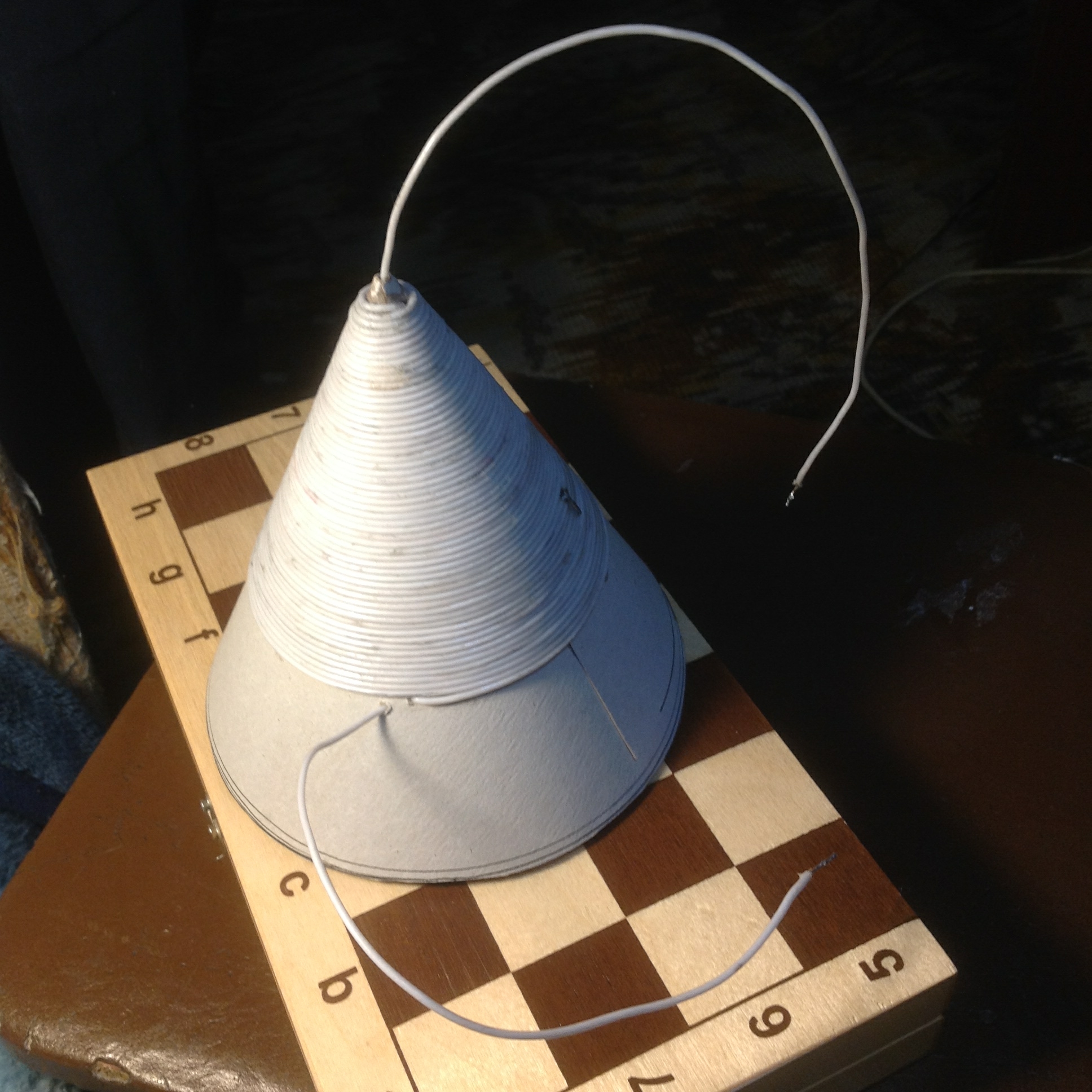

Перекрутил много вариантов (в том числе Мельниченко) Не нашел почти ничего Затем увлекся Сергеем Дейна на Ю Тубе Решил сделать конусную катушку Получил новый рекорд 1 час 17 мин Не знаю сколько там метров но немного Катушка нижняя вершиной вниз Пробовал совмещать катушки Но нет Хуже Попробую конус нарастить |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 6 года 9 мес. назад #36732
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1318
Спасибо получено: 229
|
Странная схема На первый взгляд

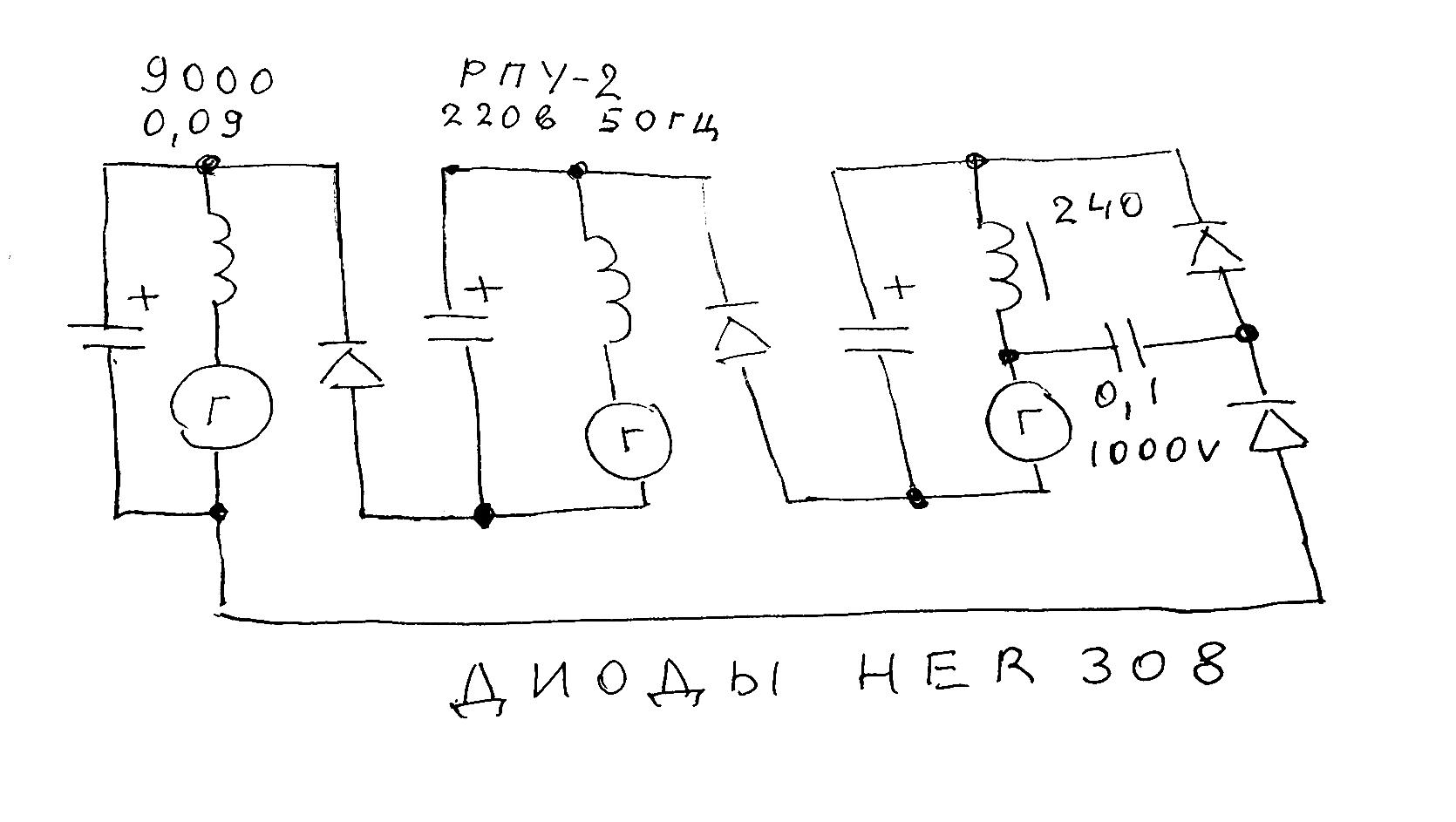

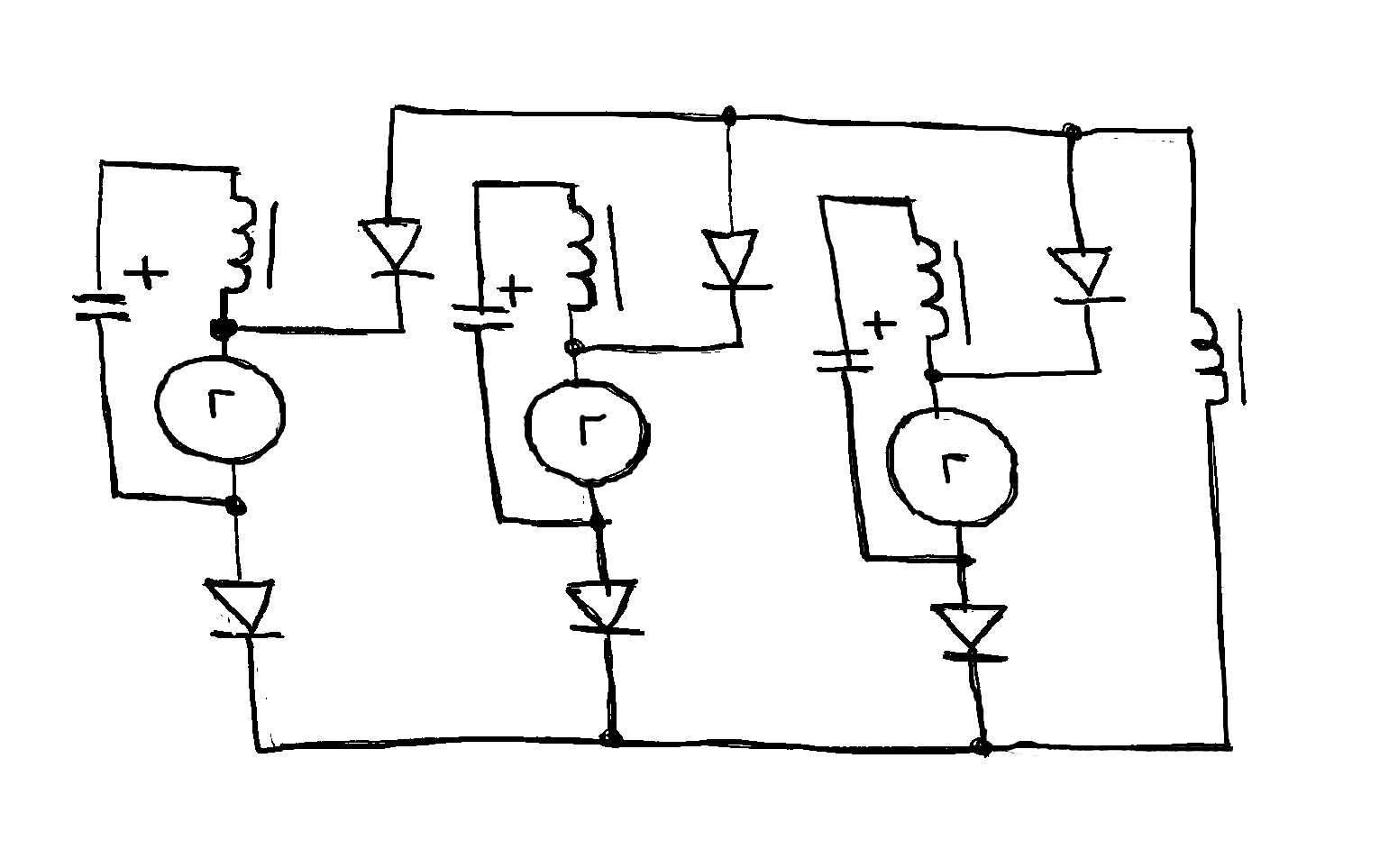

Сергей Дейна убедительно доказал что в момент включения транзистора На верхнем конце катушки - провал напряжения Этим надо воспользоваться Через диод идет подкачка Но подкачка должна быть не со своего электролита Генераторы на разных катушках Значит разная частота и время работы Но последний генератор неизменно на кольце 30 мм 240 витков отработал 1 час 22 мин Думаю что последовательно с диодом нужно ставить пассивную катушку без сердечника например конусную |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 6 года 9 мес. назад #36735
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1318
Спасибо получено: 229
|
Прошу прощения Перехлестнулись провода светодиодов в прошлой схеме
Указанное время относится е первому генератору Его катушка от прошленного реле без сердечника 9000 витков 0,09 мм Частота примерно 5 гц Свеодиод моргает вполсилы т к тонкий провод Приведенная здесь доработка повлияла на средний генератор Время его работы было 1 час 40 мин Один удар за 2 сек После доработки не дождался После 2 часов один раз в сек Пошел гулять Когда вернулся он уже все |
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 6 года 9 мес. назад #36741
|
diod
Заблокирован
Сообщений: 1053
Спасибо получено: 559
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
У меня интересная схема 6 года 9 мес. назад #36743
|
Муравей
Автор темы
Живу я здесь
Сообщений: 1318
Спасибо получено: 229
|
|
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе. |
*
